Номер патента: 1450838

Опубликовано: 15.01.1989

Авторы: Лещев, Трухин

МПК: B01D 3/42, G05D 27/00

Метки: компонентов, низкокипящих, процесса, ректификационной, смесей

...в исходнойсмеси, мол, доли;Х в концентрац НК в кубовойжидкости, мол, доли;УЬ - концентрация НК в удаляемыхиэ колонны парах, мол.доли.Иэ этого уравнения определяетсятребуемая величина расхода паров НКзаданного состава,Х - ХП = ЬЬ(2) По температуре и давлению в дефлегматоре (измеренным датчикам 18 и 19), а также составу и количеству паров (определенных при расчете процесса), вычислительное устройство 23 рассчитывает требуемое количество тепла, которое необходимо отводить от дефлегматрра, чтобы сконденсировать только пары высококипящего компонента (ВК). Эта величина складывается из теплоты фазового перехода и количества тепла, котррое при этом отдают пары НК. Первая составляющая определяется уравнением КлайперонаКлаузиуса:где г - теплота...

Номер патента: 1451650

Опубликовано: 15.01.1989

Автор: Алиев

МПК: G05D 3/00

Метки: жидкости, переключатель, потока

...назаданную длительность цикла переключения, и начинается автоматический режим работы устройства.Жидкость из лотка 17 по подводящему трубопроводу 16 поступает в отводящий трубопровод 20, другой отводящий трубопровод 19 остается закрытым за счет зажатия его прижимным элементом 13 под действием веса резервуара 1 с жидкостью.Поступающая из лотка 17 жидкость проходит по гибким наливным шлангам 8 в отверстия 7 и выливается в оба резервуара 1 и 2, Достигнув уровня, когда поплавок 11 упирается в верхнюю стенку резервуара 1, жидкость, переливаясь через верх поплавка 12, заполняет его. Потерявший плавучесть поплавок 11 погружается в жидкость вместе с восходящей и нисходящей ветвями сифона 10, которые, заполняясь жидкостью, включают сифон 10,...

Номер патента: 1451651

Опубликовано: 15.01.1989

Авторы: Бродецкий, Гершов

МПК: G05D 7/00

Метки: жидкости, расхода, регулятор

...10 к плоскости11 гидроцилиндра 12, а каналом 9 к распределителю 13, Пробки (дросселей) в .отрегулированном положениификсируют винтами 14 с шайбами 15.Паз пробки 4 подключен к полости 1 ботверстием 17, а отверстием 18 - краспределителю 13.Регулятор расхода жидкости работает следующим образбм.При подаче рабочей жидкости через распределитель 13 в отверстие 9шарик клапана 7 отжимается вверх ижидкость поступает через отверстие10 в полость 11 гидроцилиндра 12.Шток гидроцилиндра перемещаетсявправо. При этом жидкость из полости 16 поступает в отверстие 17 идросселируется щелью, образованной между кромками паза 5, пробки 4 иотверстием 18, и далее поступает наслив. Таким образом, скорость перемещения штока гидроцилиндра вправоопределяется...

Номер патента: 1451652

Опубликовано: 15.01.1989

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/00

Метки: канале, регулятор, уровня

...бьеф сооружения.Плавник сбрасывается в нижний бьефсооружения через камеры 11 и 12.Основной затвор 6 и вспомогательный затвор, состоящий иэ камер 11 и12, работают следующим образом.С увеличением расхода воды в магистральном канале 1 основной затвор6 под воздействием избыточного давления воды открывается, начинается перемещение масс воды в сторону образовавшегося отверстия, следовательно,начинается отток воды из камеры 11через основной трубопровод 16, Вследствие этого вспомогательный затвор1начинает опускаться под уровень водыверхнего бьефа, сбрасывая излишкиводы вместе с плавником в нижнийбьеф сооружения, одновременно перемещая вверх клапан 21 (фиг.З) вместес грузом-противовесом 23 и приоткры.вая донный промывник 19, что...

Номер патента: 1451653

Опубликовано: 15.01.1989

Авторы: Бобров, Долгих, Чекмасов, Шоломий

МПК: G05D 11/02

Метки: делитель, потока

...корпус 1 и установленный в корпусе золотник в виде заслонки 2, связанной с пластинчатым маятником 3, разделяющим корпус на первую 4 и вторую 5 камеры, коллектор 6, соединенный с отверстиями 7 и 8 подвода рабочей среды, отверстия 9 и 10 отвода рабочей среды, пружины 11 и 12,. размещенные между корпусом и боковыми 20 поверхностями 13 и 14 пластинчатого маятника. Сопряженные поверхности 15 заслонки 2 и корпуса 1 выполнены по окружности с центром на оси "0" качания маятника 3, конец которого со стороны оси качания расположен в пазе 16 опоры 17, шарнирно связанной с корпусом 1. Заслонка 2 образует дросселирующие щели с отверстиями 9 и 10 отвода рабочей среды, соединенными через каналы 18 и 19 с гидро- двигателями 20 и 21, а отверстия 7...

Номер патента: 1451654

Опубликовано: 15.01.1989

Авторы: Божок, Клевцов, Понедилок

МПК: G05D 13/02

Метки: двухимпульсный, регулятор, скорости, угловой

...новом установившемся нагрузочномрежиме. С другой стороны, по меререзкого сброса нагрузки угловая скорость дизеля в силу инерционности его и связанных с ним подвижных деталей приводимой машины не успевает измениться, в некоторый начальныйпериод сохраняется прежней, Поэтомугрузы 44 центробежного регулятора угловой скорости, не изменяя своего положения, через упорный подшипник 46, муфту 45, промежуточный рычаг 47 и тягу 41 удерживают нижний конец суммирующего рычага 38 в течение некоторого сравнительно малого момента времени в положении,соответствующем прежней угловой скорости. Однако этого времени недостаточно для регулирующего импульса по изменению нагрузки в виде перемещения тяги 37, чтобы через верхний конец суммирующего рычага 38...

Номер патента: 1451655

Опубликовано: 15.01.1989

Авторы: Бонгард, Мовчан, Нихамин, Розов, Руденко

МПК: G05D 13/64

Метки: задания, скоростей, соотношения

...11 и первого 2 управляемых делителей частоты, Выход делителя 245 подсоединен к счетному входу целочисленного делителя 3 частоты. На управляющий вход делителя 2 частоты подается код "К", соответствующий выбранному коэффициенту деления. Выход счетчика 6 через ключи 10 подсоединен к входу регистра 7, выход которого подключен к управляющему входу целочисленного делителя 3 частоты, выход которого является выходом устройства.Логическая схема 8 содержит одно- вибратор 12, выход которого соединен с вторым выходом схемы 8, а также с В исходном состоянии, соответствукщем моменту времени, непосредственно предшествующему появлению очеред-. ного импульса й , ключ 10 закрыт, а ключ 9 открыт, т,е, разрешается прохождение импульсов частоты 1 М с...

Номер патента: 1451656

Опубликовано: 15.01.1989

Авторы: Рождественский, Шпитальник

МПК: G05D 16/00

Метки: клапан

...давлениявоздуха над жидкостью обеспечиваетея ввинчиванием или вывинчиваниемпробки 5. Формула изобр етения При возникновении колебаний затвора 2 вследствие возмущающего воздействия регулируемой среды,жидкость 4 действует как упруго присоеСоставитель А. ГабрильянцТехред М,Дидык Корректор С.Черни Редактор Л.Пчолинская Заказ 7078/45 Тираж 788 Подписное 1 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКЧТ СССР 113035, Москва, Ж, Раушская наб д. 4/5. аппаратуре пневмогидросистем, машин и установок различного назначения.Цель изобретения - упрощение ирасширение области применения клапана.На чертеже схематически показанклапанПредлагаемый клапан содержит корпус (на чертеже не показан) с седлом 1 и подпружиненным...

Номер патента: 1451657

Опубликовано: 15.01.1989

Автор: Расчетнов

МПК: G05D 16/06

Метки: давления, регулятор

...элементом 4 в зоне, диамет" рально противоположной зоне Л, оста" ется гарантированный зазор.Так как усилие пружины 8 гораздо меньше усилия задающей пружины 9,то она .оказывается дополнительно сжатойКогда давление в канал 2 подано,среда, дросселируясь в клиновидном зазоре между уплотнительными поверхностями А и Б, расширяется в проточ. После повышения давления в выходной полости 7 до величины, приводящей к равновесию сил на чувствительном элементе 4, он, сжимая задающую пружину 9, начинает перемещать-ся. Клапан 3, оставаясь в контакте по первым опорным поверхностям В и Г, начинает под действием пружины 8 поворачиваться, зазор между уплотняющими поверхностями А и Б и приток среды начинают уменьшаться. Когдаприток среды равен отбору...

Номер патента: 1451658

Опубликовано: 15.01.1989

Авторы: Барвиш, Новопашенный, Рудаков, Сафонов, Серов

МПК: G05D 16/06

Метки: клапан, редукционный

...вверх, преодолевая натяжение пружины 6. При этом рабочий поясок 13 золотника открывает нижнюю часть окон Б в следящей втул,согабаритные характеристики установки и одновременно повысить надежность работы системы регулирования.1 ил. ке 9, выполненной за одно целое споршнями 4 и 5 сервомотора и рабочим (регулирующим) органом 10, и масло из.межпоршневой камеры Э междууказанными поршнями 4 и 5 направляется во внутреннюю полость отсечного золотника, а затем в камеру Мнизкого давления, В результате давление в камере Р падает и вследствие разницы в диаметрах поршней 4и 5 сервомотора уменьшается сила,действующая на подвижный блок вниз.В связи с этим под действием давления Р, на нижние торцы следящейвтулки 9 и рабочего...

Номер патента: 1451659

Опубликовано: 15.01.1989

Авторы: Лазебник, Ратманский, Терентьев

МПК: G05D 16/06

Метки: наддува, оболочки, тонкостенной

...в полость нормальнооткрытого вспомогательного клапана19, из которой через ряд отверстийпопадает во внутреннюю полость при 1451659При уменьшении давления окружающей среды чувствительный элемент 2 совместно с клапаном 4 перемещается вверх, после чего хвостовик 5 упирается в неподвижный упор, открывается сечения седло 3 - клапан 4. Газ сбрасывается из внутренней полости оболочки, восстанавливается заданный перепад давления. При этом клапан 4 остается неподвижным, перемещается подвижный торец чувствительного. элемента 2 с втулкой 8 и стабилизатором сил трения. Для нагружения разрезной фторопластовой втулки 12 используется пружина 15, предназначенная одновременно для прижатия клапана 4 к седлу 5. 45 55 водного снльфона 22 В...

Номер патента: 1451660

Опубликовано: 15.01.1989

Авторы: Верников, Нестеренко, Николаев, Савков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...элементами пневмодатчика, выполненными в виде сильфонов 15 и16, торцы которых скреплены соответственно с тороидальными трубами 17и 18, полости которых сообщены свнутренними полостями сильфонов ичерез канал 19 - с входной камеройА. 5 10 15 20 25 30 35 Регулятор работает следующим образом.При закрытом выходном канале 3 в выходной камере В давление газа Р, возрастает за счет притока газа иэ входной камеры А через кольцевой зазор и между клапаном 5 и седлом 4. Соответственно возрастает давление в камере С за счет притока газа в нее из выходной камеры В через дроссель 12 в перегородке 11. При этом мембрана 9, толкатель 7 и клапан 5 перемещаются вниз и клапан 5 садится в седло 4, прекращая проход газа в выходную камеру.При открытии...

Номер патента: 1451661

Опубликовано: 15.01.1989

Авторы: Дьячков, Зеленский, Ломан, Яровой

МПК: G05D 16/10

Метки: воздуха, давления, осушения, сжатого

...емкости 16.При этом давление воздуха в ресиве"ре 5 и емкости 16 ниже верхнегопредела рабочего давления, управляющий 19 и дренажный 13 клапаны находятся в положении, при которомвходной канал 2 изолирован от атмосферы, а управляющий вход дренажногоклапана сообщен с атмосферой черезканалы в управляющем клапане 19.Сжатый воздух из компрессора 3 проходит по входному каналу 2 черезфильтр 7 к адсорберу 8, в которомосуществляется адсорбентом 9. Вфильтре 6 задерживается влага, сконденсированная при охлаждении сжатоговоздуха на пути от компрессора. 51661 2 Далее сжатый воздух наполняет через дроссель 15 емкость 16, открывает обратный клапан 17, попадает в управляющий клапан 19 и по выходномуканалу проходит в ресивер 5, повьппаядавление в нем....

Номер патента: 1451662

Опубликовано: 15.01.1989

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления, регулятор

...ао стороны рабочей камеры 11, а между контактными поверхностями этих поршней со стороны толкателя имеется зазор Х, Между седлом 15 и клапаном 16 имеется зазор Х, соответствующий свободному ходу затвора.Когда потребитель начинает отбирать газ, давление в выходной камере 3 начинает понижаться. Равно" весие сил на поршне 9 (усилия регулировочной пружины 10, выходного давления и усилия толкателя 7) нарушается, и чувствительный элемент через поршень 8 и толкатель 7 начинает отжимать клапан 5 от седла 4. Через образовавшийся кольцевой зазор между клапаном и седлом газовый поток направляется в выходную камеру 3 и заборник 13,. В заборнике вследствие торможения потока создается повышенное давление. Из забор- ника газ по осевому каналу 12...

Номер патента: 1451663

Опубликовано: 15.01.1989

Авторы: Донских, Мальцев, Смирнов

МПК: G05D 16/10

Метки: давления, пропорциональный, регулятор

...которого шарнирносоединен с корпусом через опору 11. 20В золотнике 5 выполнена проточка 12между первой 13 и второй 14 ступенямиравного диаметра золотника 5, причемпервая ступень образует с корпусомпервую дросселирующующель 15, а вторая ступень - вторую дросселирующующель 16. Проточка 12 ссед 1 нена свыемкой 17 в торце первой ступенизолотника через отверстие 18. Каналкомандного давления соединен трубопроводом 19 с полостью 20 между .плунжером 8 и глухим торцом цилиндра 7,шарнирно соединенным с корпусом через опору 21, связанную с храповыммеханизмом 22 фиксации положения цилиндра 7, снабженного рукояткой 23.Концы штока 6 и толкателя 9 контактируют соответственно с выпуклойи вогнутой поверхностями рычага 10,который расположен в одной...

Номер патента: 1451664

Опубликовано: 15.01.1989

Авторы: Дмитриев, Кормильцин

МПК: G05D 22/02

Метки: внутри, воздуха, осушения, прибора, радиоэлектронного

...9и винтом 10 для регулировки срабатывания микровыключателя 11. Концыэлектронагревательной спирали выведены из каркаса через изоляторы 12, 30Устройство работает следующимобразомВ исходном состоянии пластина кла: пана 4 прилегает к уплотнению 7 изакрывает окно в корпусе 1, Приэтом внутренний объем кожуха 3 соеди-нен с внутренним объемом корпуса радиоаппаратуры. За счет поглощения влаги масса сорбента увеличивается, чтовызывает срабатывание микровыключателя 11, через который подключены последовательно электронагревательнаяспираль и электронагревательный элемент, размещенный на биметаллическойпластине 6, к источнику питания. Нагрев биметаллической пластины вызывает ее изгиб и перемещение через тягу 5 пластины клапана 4. Пластина клапана...

Номер патента: 1451665

Опубликовано: 15.01.1989

Авторы: Снигирев, Сомов, Стаханов, Тимошенко

МПК: G05D 23/02

Метки: испарителя, оборудования, оттаивания, полуавтоматической, системой, терморегулятор, холодильного

...режиме автоматического термостатирования механизм системы оттаиваниявыключен, При повышении температурыв холодильнике давление в термодатчике поднимается вследствие расширениятермочувствительного наполнителя ион, преодолевая усилие пружины 10,оворачивает уравновешенный рычаг 2 по часовой стрелке. При этом рычаг 3 под действием перекидной пружины 4 поворачивается против часовой стрелки, освобождая подпружиненный подвижный контакт 5, замыкаемый с неподвижным контактом 6. Холодильный агрегат включается и начинает понижать температуру в холодильнике. Давление в датчике 1 понижается, и рычаг 2 под действием пружины 10 поворачивается в обратном направлении. При этом рычаг 3 под действием перекидной пружины 4 также поворачивается в...

Номер патента: 1451666

Опубликовано: 15.01.1989

Авторы: Воронов, Дюков, Кадулин, Мазалов

МПК: G05D 23/19

Метки: кварцевого, резонатора, термостабилизации

...резонатора 20, а термодатчик4 " температуру в районе выводов 21.Кривые разгона термостата и времявыхода на режим рассчитываются дляданной модели термостата на ЭВМ сучетом внутренней структуры кварцевого резонатора 20 (т.е. теплообменасамого кристалла с корпусом и выводами 21), Переключатели 16 и 17 подключают выходные клеммы к первым входным клеммам, поэтому напряжения, снимаемые с выходов ЦАП 10 и 11 и характеризующие процесс роста температу"ры точек, в которых расположены термодатчики 4 и 3 соответственно, поступают на первые входы дифференциальных усилителей 12 и 13, которыевырабатывают сигнал управления взависимости от их разности с истинными значениями напряжений, снимаемыхс термодатчиков 4 и 3.Так как нагреватели 18 и 19...

Номер патента: 1451667

Опубликовано: 15.01.1989

Автор: Яхонтов

МПК: G05D 23/30

Метки: термостат

...пробку 3, жесткую раму 4 и вакуумированные стеклянные баллоны. 15В объеме между цилиндрической камерой 1 с датчиком и нагревателем и плоскостями, образованными рамой, представляющей собой параллелепипед, размещены вакуумированные баллоны, 20 Остальное пространство этого объема путем заливки запсщняется пенополиуретановой оболочкой 2. С торца камера закрыта теплоизрляционной проб кой 3, выполненной из пенополиуре" 25 тана. Внутри этой пробки также может быть расположен вакуумированный баллон.Термостат работает следующим образом. 30. Слой пенополиуретановой оболочки 2, плотно обволакивая рабочую камеру ,1 и вакуумированный баллон, обеспечивает высокую механическую прочность. Вакуумированные баллоны, занимая35 большую часть...

Номер патента: 1451668

Опубликовано: 15.01.1989

Автор: Киселев

МПК: G05D 23/30

Метки: кинетических, параметров, реакций, термостат, экзотермических

...установлен вкольцевой полости 18, а "горячий"в центре испытуемого образца 26 пооси реакционного канала 19. Основнойнагреватель 27 равномерно уложенвнутри термосной оболочки корпуса 1термостата и эапитан через источник28 тока с регулируемым напряжением навыходе Привод вентилятора осуществляется посредством клиноременной передачи от электродвигателя 29 с регулируемой частотой вращения. Термостат работает следующим образом.40 При работе вентилятора во фронте вращения крыльчатки 10 создается перепад давлений, под действием которого наружный воздух подсасывается через радиальные отверстия 14 корпуса 13 подшипникового узла и через кольцевой зазор 15 поступает внутрь термостата в зону 5. Одновременно происходит приток наружного воздуха...

Номер патента: 1452790

Опубликовано: 23.01.1989

Авторы: Грецов, Кашмет, Кузин, Тимофеев, Федоров, Фроловский

МПК: C01D 3/04, C05D 1/02, G05D 27/00 ...

Метки: бассейна, испарительного, калия, производстве, работой, хлористого

...израствора в последней картебассейна, т/м,.сут;Р иР.- расходы исходного и выгружаемого растворов, т/сут; СкиС -массовая доля КС 1 в исходном и выгружаемом растворах, Х;Я - площадь последней карты испарительного бассейна, м,Прогнозируемое суточное испарение воды из раствора в последней карте бассейна по уравнению Ел,= 0,57 Е 1+ 0,65 Е л - 0,21 .Е .+- прогнозируемое суточноеиспарение воды из раствора т/м сут- суточное испарение водыиз раствора в день прог. -ноза, накануне и за двадня до прогноза соответственно, т/м сут; - ошибка прогноза по модели суточного испаренияводы из раствора в деньпрогноза и накануне соответственно, т/м сут. раствора, подаваемого в карту бассейна, по уравне314527П р и м е р. Исходные данные; Б =10 4 2 . - 17- 20...

Номер патента: 1452807

Опубликовано: 23.01.1989

Авторы: Ворожейкин, Зуев, Осовский, Тихонов, Шевцов, Щербань

МПК: C07B 37/00, G05D 27/00

Метки: алкилирования, бензола, процессом, этиленом

...верха алкилатора с заданным значением и при достижении заданного значения давления, например 0,18 ИПа, прекращают увеличение расхода азота (клапан 44 остается в определенном положении), сравнивают Т и Тэр,При условии Т=Тъад корректирующие сигналы с микропроцессора на изменение расхода этилена по дополнительному потоку, свежего катализаторного комплекса и хлористого этила на регу" ляторы 37, 34 и 35 не подают. г Р г с4528 ся в определенном положении), Сравнивают Т с Т рд .Если Т=Т , корректирующие сигналы с микропроцессора на изменение расходов свежего катализаторного комплекса и хлористого этила на регуляторы 34 и 35 не подают,Если Т)Т а, подают корректирующий сигнал с микропроцессора на регу лятор 34 и уменьшают расход свежего...

Номер патента: 1452824

Опубликовано: 23.01.1989

Авторы: Горбунов, Лепский, Тверской

МПК: C09C 1/48, G05D 27/00

Метки: камерой, процессом, реакторе, сажеобразования, смешения

...пропорциональный заданному значению частоты вибрации, подают в камеру "Задание" регулятора 29 с задатчика 30. При наличии рассогласования между текущим и заданным значениями частоты вибрации реактора сигнал с регулятора 29 через блок 3 1 умножения на постоянный коэффициент поступает в камеру "Задание" регулятора 32 расхода топлива на смешение. На другой вход регулятора 32 поступает сигнал от датчика 33 расхода. В регуляторе 32 расхода сравниваются сигналы от датчика 33 расхода с сигналом задания, подаваемого с блока 31 умножения, и вырабатывается управляющий сигнал, поступающий на регулирующий клапан 34Одновременно с блока 31 умножения сигнал подают в минусовую камеру блока 35 суммирова- нияа В блоке суммирования 35 реализуется...

Номер патента: 1453365

Опубликовано: 23.01.1989

Авторы: Гоцалюк, Значковский, Осецкий

МПК: B29C 47/90, G05D 5/02

Метки: диаметра, пленочного, рукава

...стабилизацию высоты зоны затвердевация А, то регулятор 18 и исполнительный механизм 11 будет изменять высоту установки датчиков 4 и 5 в соответствии с изменениями высоты зоны эатвердевания А. Контакт 15 размьскается, а контакт 16 замыкается после того, как датчики 4 и 5 в процессе слежения за высотой зоны затвердевация А станут в крайнее положецие (контакт 15 разомкнут). В этом случае регулятор 19 обеспечит ограничение высоты зоны затвердевацпя Л ца уровне максимальной или минимальной высоты установки датчиков 4 ц 5 эа счет изменения задания эсектроссрссцодов 2, червячного, С с 65 10 с 5 20 25 30 35 40 45 50 55 пресса и тяссущего устройства 23 (без изменения толщины пленки).При загрузке полимера со средними реологическими...

Номер патента: 1453366

Опубликовано: 23.01.1989

Авторы: Болонкин, Глухоедов

МПК: G05D 7/01

Метки: клапан, регулировочный

...изобретения - повышение надежности устройства.5На фиг. 1 показан регулировочный клапан; на фиг, 2 - сечение А-А на фиг. 1.Устройство содержит корпус 1 с 1 О входным 2 и выходным 3 каналами, мембранный привод 4 с узлом 5 задания. Мембранный привод связан штоком 6 с затвором 7, выполненным в виде кольца, находящегося между кольцевыми седлами 8 и 9, закрепленными в корпусе 1 и связанными торцевыми поверхностями с затвором. Седло 9 выполнено в виде подвижного кольца, отжимаемого через подвижное уплотне ние. 10 пластинчатой пружиной черезшайбу 12.В корпусе 1 размещена стенка 13 с кольцевой направляющей 14 для подвижного седла. В затворе имеется ра диальная перемычка 15, а в седлах - аналогичные перемычки 16 и 17, установленные вровень с...

Номер патента: 1453367

Опубликовано: 23.01.1989

Авторы: Гурин, Синцов

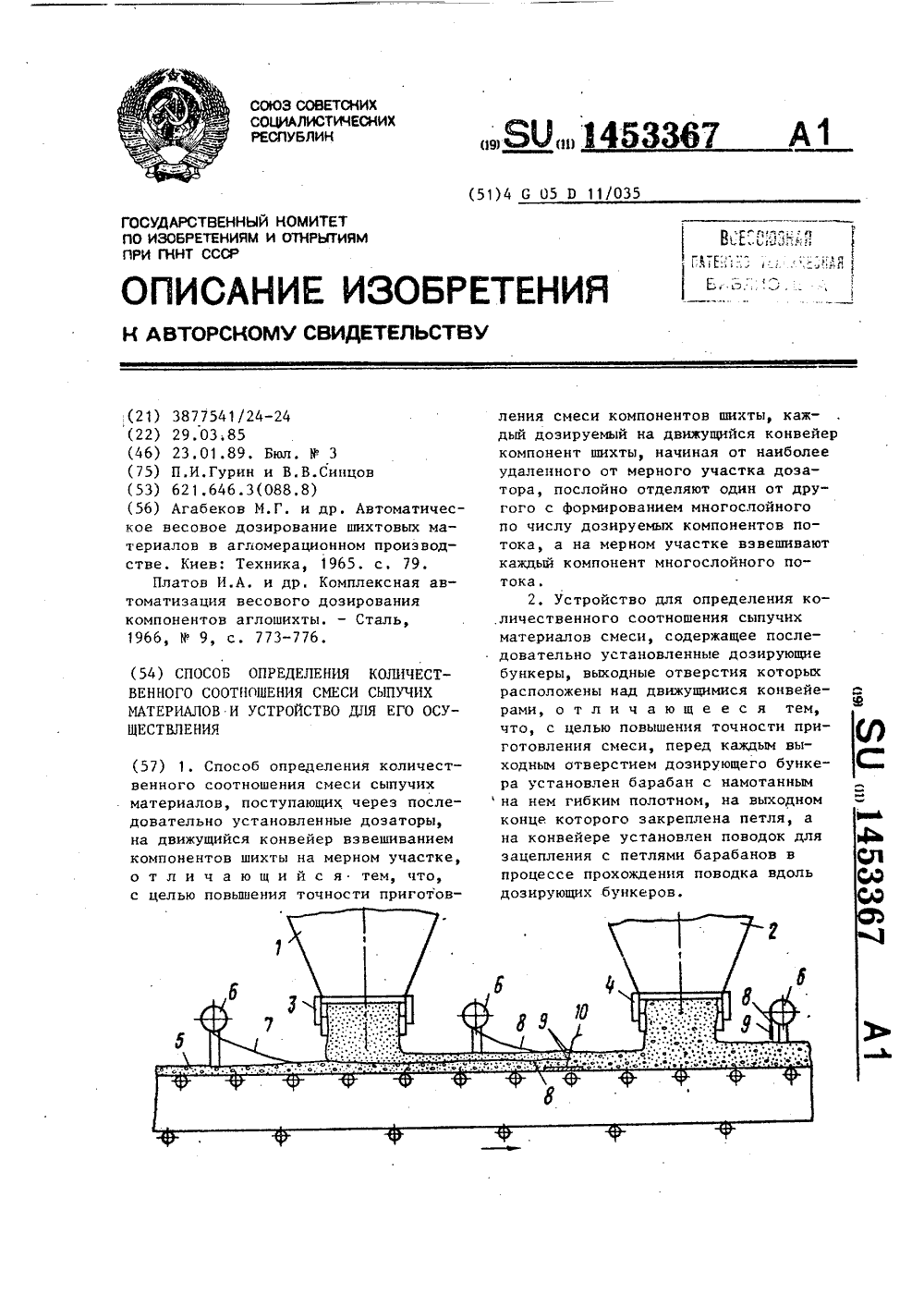

МПК: G05D 11/035

Метки: количественного, смеси, соотношения, сыпучих

...выходные отверстия 3 и 4 которых расположены над движущимся конвейером 5, Перед каждым выходнымотверстием 3 и 4 дозирующего бункераустановлен барабан 6 с намотанным нанем гибким полотном 7, на выходномконце 8 которого закреплена петля 9,а на конвейере установлен поводок 10для зацепления с петлями 9 барабанов6 в процессе прохождения поводка 10вдоль дозирующих бункеров. Составитель В.ПодражанскийРедактор Л,Гратилло Техред М.Ходанич Корректор С.Черни Заказ 728344 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород. ул. Проектная, 4 Изобретение относится к способами устройствам для определения...

Номер патента: 1453368

Опубликовано: 23.01.1989

Авторы: Головкин, Зуев, Кудряков, Таранчук

МПК: G05D 13/62

Метки: ленточного, линейной, скорости

...+ в ) вых,г г э дггде К,= сопзс; си, и сог- мгновенныезначения угловых скоростей приемного1 и подающего 2 барабанов соответственно,Код с выхода сумматора 11 подается на цифроаналоговый преобразователь 12, где преобразуется в аналоговый сигнал. Этот сигнал поступаетна первый вход блока 13 сравнения,на второй вход которого поступаетсигнал с задатчика 6 опорного сигнала по скорости, равный С вык 6 Ч 2(2) где С = сопя; Ч - номинальное значение скорости ленточного материала.Иежду мгновенными угловыми скоростями И, и у и мгновенным значением линейной скорости ленточного материала существует известная зависимость н = ш(к 1 ч 1 - к) ф (4) где Г - сила натяжения ленточного+ (3)1 (дЧ.г1где 0 = сопя; определяемая параметрами механизма перемещения...

Номер патента: 1453369

Опубликовано: 23.01.1989

Авторы: Егоров, Малиованов, Петров

МПК: G05D 16/00

Метки: давления, регулятор

...выходной полости 15.Регулятор давления работает следующим образом.При высоких входных давлениях срабатывает датчик 22 высокогодавления,открывая электропневмоклапан 20, и гаэ поступает в первую входную полость 2, затем через щель, образованную подпружиненным затвором 5 и седлом 8, - в первую выходную полость 3 и в диффузор 19, а затем - к потребителю. Настройка регулятора осуществляется. с помощью подпружинивания поршня 7 или подачей управляющего давления (от дополнительного источника) в полость 9 управления. При падении входного давления до уровня Рв= (2,0-1,8) Р , срабатывает датчик 23 низкого давления, который закрывает электропненмокланан 20 и открывает электропневмоклапан 21. В ре2, Регулятор по п, 1, о т л ич а ю щ и й с я тем,...

Номер патента: 1453370

Опубликовано: 23.01.1989

Автор: Фильченков

МПК: G05D 16/06, G05D 7/03

Метки: газа, исполнительное, расхода, регулятора

...снабжен кольцевой наплавкой иэ твердого сплава. Составитель Н.ГондаксазоваРедактор Л.Гратилло Техред М.Ходанич Корректор С.Черни Заказ.7283/44 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород,. ул. Проектная, 4 Изобретение относится к области автоматики, в частности к транспорту газа, и может быть использовано на газораспределительных станциях и в блоках подготовки топливного газа на компрессорных станциях.Целью изобретения является повышение надежности устройства эа счет предотвращения гидратообразования и засорения механическими примесями в зоне дросселирующего рабочего сечения посредством...

Номер патента: 1453371

Опубликовано: 23.01.1989

Авторы: Демидов, Терентьев, Чечулин

МПК: G05D 16/10

Метки: давления, регулятор

...полости 2 давления, равного давлению настройки, проходное отверстие клапана 6 управляющего регулятора закрывается, в управляющей полости 7 давление газа возрастает выше критического значения, при котором существует равновесие сил, действующих на клапан 4 со стороны тарели 9 и поршня 3, клапан 4 перемещается навстречу выходной полости 8 и .входит в контакт с седлом 16. На этом предварительное заполнение закончено.Для того, чтобь 1 перемещение клапана 7 происходило скачкообразно, не допуская .в выходную полость 2 дополнительное количество газа их входной полости 8, диаметр седла 15 тарели 9 выполнен, большим, чем диаметр седла 16 клапана 4, но меньше, чем диаметр клапана 4, Благодаря этому при отрыве тарели 9 от седла 15 сила,...
