G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 877485

Опубликовано: 30.10.1981

Авторы: Дычко, Резник, Шувариков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...4 расположен чув.ствительный элемент 5, который с одной стороны кинематически связан с дросселирующимклапаном 6, а с другой стороны посредствомтарели 7, пружины б и опоры 9 - с регулировочным винтом 10.В выходной полости 4 расположена перегородка 11 с отверстиями 12, образующая скорпусом 1 камеру 13, в которой установленподпружиненный сильфон 14, один из торцовкоторого неподвижно закреплен на перегородке 11.Подвижное основание подпружиненного силь.фона 14 соединено через шток 15 дренажнымклапаном 16. Полость 17 подпружиненногосильфона 14 соединена с атмосферой черезклапан 18, выполненный в штоке 15. Дренаж.ный клапан 16 перекрывает дренажное отвер.стие 19.Регулятор работает следующим образом.При подведенном к входному штуцеру 2газе вь...

Номер патента: 877486

Опубликовано: 30.10.1981

Авторы: Кострюков, Шмуэльсон

МПК: G05D 16/06

Метки: газа, двухпозиционный, расхода, регулятор

...реле с атмосферой, а сопло 16 (нормально откры. тое) связано с входным патрубком 4 мембран ного клапана, последовательно соединенные с входным патрубком 4 постоянный дроссель 18 и управляющий клапан, включающий соп. ло 19 и заслонку 20, полость между которы ми соединена с надмембранной камерой 21 мембранного реле, регулируемый дроссель 22, установленный в канале 23, сообщающем входной патрубок 4 с нодмембранной полостью 24 мембранного клапана.Регулятор работает следующим образом.Газ, подаваемый во входной патрубок 4 корпуса 1 мембранного клапана дросселем 18 постоянного сечения, заполняет камеру 21 мембранного реле и подается к управляющему клапану с соплом 19 и заслонкой 20. При закрытом управляющем клапане (заслонка 20 закрывает сопло...

Номер патента: 877487

Опубликовано: 30.10.1981

Автор: Барагунов

МПК: G05D 16/06

Метки: вакуумрегулятор

...При этом вся жидкость находится в рабочей емкости 4. Уменьшениеатмосферного давления вызывает расши Орение сильфона 2Поэтому верхняяподвижная часть сильфона 2 поднимаетэластичное дно 3 рабочей емкости 4 ивыталкивает часть жидкости черезтрубку 11 в сливную емкость 9. Приэтом часть воздуха из сливной емкости 9 выталкивается через отверстие10 наружу. Следовательно, уменьшаются масса жидкости и всей подвеснойчасти и рабочий вакуум в доильной установке пропорционально атмосферномудавлению.Дно сливной емкости 9 размещенона уровне потолка рабочей емкости 4для обеспечения самостоятельного возвращения жидкости из сливной емкости9 в рабочую емкость 4 при повышенииатмосферного давления, сжатии сильфона 2 и опускании эластичного дна 3.Если...

Номер патента: 877488

Опубликовано: 30.10.1981

Авторы: Добролюбов, Карпов

МПК: G05D 23/02

Метки: регулятор, температуры

...элемент 5, образованный батареей попарно состыкованных упругих биметаллических перегородок 10 прямоугольной формы, ус-тановленных поперек проточного канала 4 и выполненных со сквозными отверстиями в виде щелей 11. Ыток 9имеет два соединенных на резьбе конца, один из которых, соединенный споршнем 7, установлен в продольныхнаправляющих 12, а другой, служащийдля установки термочувствйтельногоэлемента 5, соединен с ручным корректором 13.Регулятор температуры работаетследующим образом.Холодный и горячий воздух поступает через входные иатрубки 1 и,2,смешивается, а затем попадает в проточный канал 4, где находится термочувствительный элемент 5, образованный батареей попарно состыкованныхупругих биметаллических перегородок10...

Номер патента: 877489

Опубликовано: 30.10.1981

Авторы: Жиляков, Садовой, Сергеев

МПК: G05D 23/19

Метки: пара, перегретого, температуры

...регулятора 13можно обеспечить плавность регулирования температуры на входе н регули.руемый пакет б,Ф4 О 60 регулируемого пакета пароперегревателя, причем перный вход регулятора. предварительного смешивания подключен к датчику температуры, установленному на входе регулируемого паке та пароперегревателя, второй вход 5 0 15 20 25 30 35 Поскольку внешнее возмущение Ед есть ничто иное как изменения темйе ратуры пара на выходе нерегулируемо" го пакета 5, то за счет быстродействия системы предварительного смешивания и плавности процессов регули- рования температуры в этой системе удается в значительной степени устранить изменениятемпературы на входе в регулируемый пакет б, т.е. скомпенсировать внешние возмущения й.Заданное значение...

Номер патента: 877490

Опубликовано: 30.10.1981

Авторы: Быков, Захарин, Кимбаровский, Коган, Мишин, Мурашов, Тихонов

МПК: G05D 23/19

Метки: инерционных, объектов, программного, температуры

...измеряющийтемпературу объекта, дифференциальный датчик 2, температуры, состоящий из двух датчиков 3 и 4 температуры, измеряющих температуры объекта и теплоносителя, первый элемент 5 сравнения, первый задатчик 6, второй задатчик 7, второй элемент 8 сравнения, измерительный блок 9, предварительный усилитель 10, сумматор 11, блок 12 управления (интегратор, в обрат" ной связи которого включен конденсатор С), усилитель 13 мощности, электропривод 14 и вентилятор 15.Устройство работает следующим образом.При росте напряжения, выдаваемого эадатчиком 6, на выходе первого элемента 5 сравнения появляется сигнал рассогласования, который через измерительный блок 9 и усилитель 10 в сумматоре 11 корректируется на сигнал дополнительного контура..Если...

Номер патента: 877491

Опубликовано: 30.10.1981

Авторы: Золотухин, Лариков, Мантуло, Петьков

МПК: G05D 23/19

Метки: температуры

...напряжения, а два входа (суммирующий и вычитающий) сумматора соединены соответственно с выходами полярночувЮ ствительных реле 15 и 16. Выход сумматора 17 подключен ко второму функциональному преобразователю 18, выполненному по схеме аналого-цифрового преобразователя и соединенному выходом с одним из входов регулируемого элемента 3 задатчика 1 программы. бУстройство для регулирования температуры работает следующим образом.Начало цикла регулирования опреде"ляется моментом поступления команды"Пуск" на реле 12 времени. Реле 12срабатывает и через его нормальноразомкнутые контакты источник 13 опорного напряжения подключается к исполнительному органу 11. На объекте10 регулирования производится установленное воздействие, например, импульсом...

Номер патента: 877492

Опубликовано: 30.10.1981

Авторы: Давыдов, Лебедев, Нефелов

МПК: G05D 23/24

Метки: датчика, коррекции, температурной, температуры

...для температурной коррекции датчика температуры включает датчик 1 температуры,трехпозиционный регулятор 2 температуры, блок 3 переключения, кольцевую термо электрическую батарею 4 с клеммами 5 и с ребрами б переменного тепло- обмена, которые укреплены на коммутационных пластинах 7 с изоляцией 8, . Блок 3 переключения содержит два поляризованных реле 9 и 10 с переключающимися контактами 11 и 12.Устройство работает следующим образом.При понижении температуры объекта ниже заданной по сигналу от датчика 1 температуры трехпозиционный регулятор 2 температуры включает нагреватель (не показан) .Одновременно трехпозиционный регулятор 2 температуры своим управляющим контактом включает два реле 9 и 10 в блоке 3 переключения, в результате чего их...

Номер патента: 877493

Опубликовано: 30.10.1981

Авторы: Спиридонов, Шершаков

МПК: G05D 23/24

Метки: регулятор, температуры, трехпозиционный

...мост 1 сбалансирован, при этом мульвибратор 13постоянно работает и управляет переключателем 6, который в свою очередь подключает поочередно началомили концом вторичную обмотку 5 об- Щратной связи. При этом условие возникновения генерации в устройствене выполняется и основной и дополнительный релейные усилители 11 и 12находятся в выключенном состоянии,а выпрямитель 8 и элементы И 9 и10. закрыты.Отклонение температуры окружающейсреды от номинального значения изменяет сопротивление датчика 2, чтоприводит к нарушению баланса термо- ЗОчувствительного моста 1. В зависимости от знака разбаланса, т е. повы"шения или понижения температуры, образуется цепь положительной обратнойсвязи при подключении вторичной об- З 5мотки 5 обратной связи...

Номер патента: 877494

Опубликовано: 30.10.1981

Автор: Сергеев

МПК: G05D 24/00

Метки: параметров, технологических

...на 1-ом интервале выполняется условие1 Ац-А;)ъОР где Ь О - погрешность измерения измерительного прибора, то фиксируется выход метрологического показателя прибора за пределы. Потребителю при этом выдаются значения вязкости соответствующие величинам А, и Е Кроме того, при выходе измерителя 25 вязкости из строя при намотке иэделия контроль вязкости можно вести поАр, что повышает надежность Контроля. Выходные величины имеют значительно меньшую ошибку. Действительно, ЗО пусть результат измерения прибора характеризуется среднеквадратической оценкой относительной погрешности И,. В этом случае определенная по Формуле (2) величинаА; также ха" З 5 рактеризуется относительйой погрешностью Ф = Ю, . При независимости ошибки измерения от измеряемой...

Номер патента: 879565

Опубликовано: 07.11.1981

Авторы: Ксенофонтов, Тарнаев

МПК: G05D 7/01

Метки: расхода, регулятор

...4, сжимая пружину 5. Когда давление во входной полости 2 или в выходной полости 3 достигнет заданной величины, плунжер 4 остановится и, при достиже нии давлением в выходной полости 3 величины, равной давлению во входной полости 2, пружина 6 разожмется, переместив поршень с дросселем 7, ДальНейшее регулирование в случае коле бания давления во входной 2 и выходной 3 полостях в пределах чувствительности плунжера 4 осуществляется за 30 зависим с п ат величины давления вэтих напастях,11 е:и изобретения - обеспечить регулирование расхода в зависимости отвеличины давления и величины разности давлений во входной и выходнойполостях, повышение точности и расширение диапазона регулирования,Эта цель достигается тем, чта вкорпусе регулятора между...

Номер патента: 879566

Опубликовано: 07.11.1981

Авторы: Волосухин, Сергеев, Щедрин, Ылясов

МПК: G05D 9/00

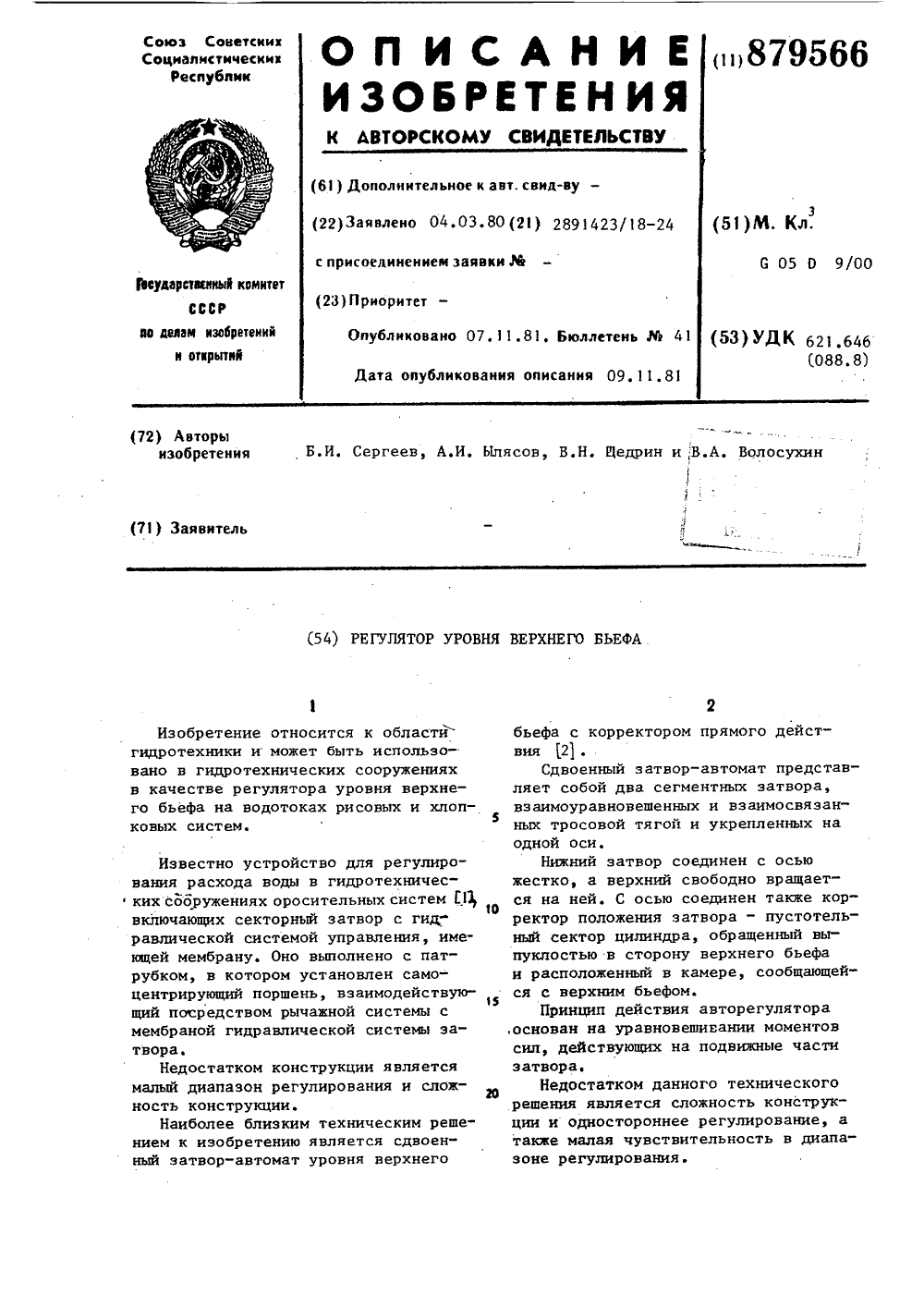

Метки: бьефа, верхнего, регулятор, уровня

...4, Рама 4 вращаетсявокруг второй горизонтальной оси вращения 5, Фиксатор б расположен настенке сооружения.35Регулятор работает по принципууравновешивания моментов сил.Сумма моментов сил веса и давленияводы на поверхность секторного затвора 1 уравновешиваются моментом сил40давления воды, действующих на поверхность гибкой оболочки 3.При нормальном уровне воды верхнего бьефа секторный затвор 1 плотноприжат к дну сооружения, а гибкая обо 45лочка 3 находится в уравновешенномсостоянии,1С увеличением воды в верхний бьефодновременно увеличивается давление воды на поверхность затвора. Нарушается баланс моментов сил, действующих на конструкцию, Увеличивается опрокидывающий момент, действующий на поверхность гибкой оболочки 3, что вызывает...

Номер патента: 879567

Опубликовано: 07.11.1981

Автор: Расчетнов

МПК: G05D 16/10

Метки: газовый, редуктор

...седел 2 и 9. Пружина 20 отрегулирована на требующееся выходное давление Рвх редуктора, регулировочная пружина 19 отрегулирована на начальное выходное давление Рв, несколько меньшее, чем давление Рвых . При подаче входного давления газ через кольцевой зазор между клапаном 3 и седлом 2 поступает в вы" ходную полость 4 и через седло 14 в пневмополость 13. При этом давление в полостях возрастает. Когда давление достигнет значения Рвыи.н.под его воздействием на площадь Б основной поршень 12 начнет перемещаться, а клапан 15 перекрывать седло 14.Зазор между жестким упором 17 и разделительным клапаном 16 выбран таким, что канал 6 может быть открыт только после закрытия пневмополости 13, т.е. после перекрытия седла 14 клапаном 15.Выполнение...

Номер патента: 879568

Опубликовано: 07.11.1981

Авторы: Жеков, Телис

МПК: G05D 27/00

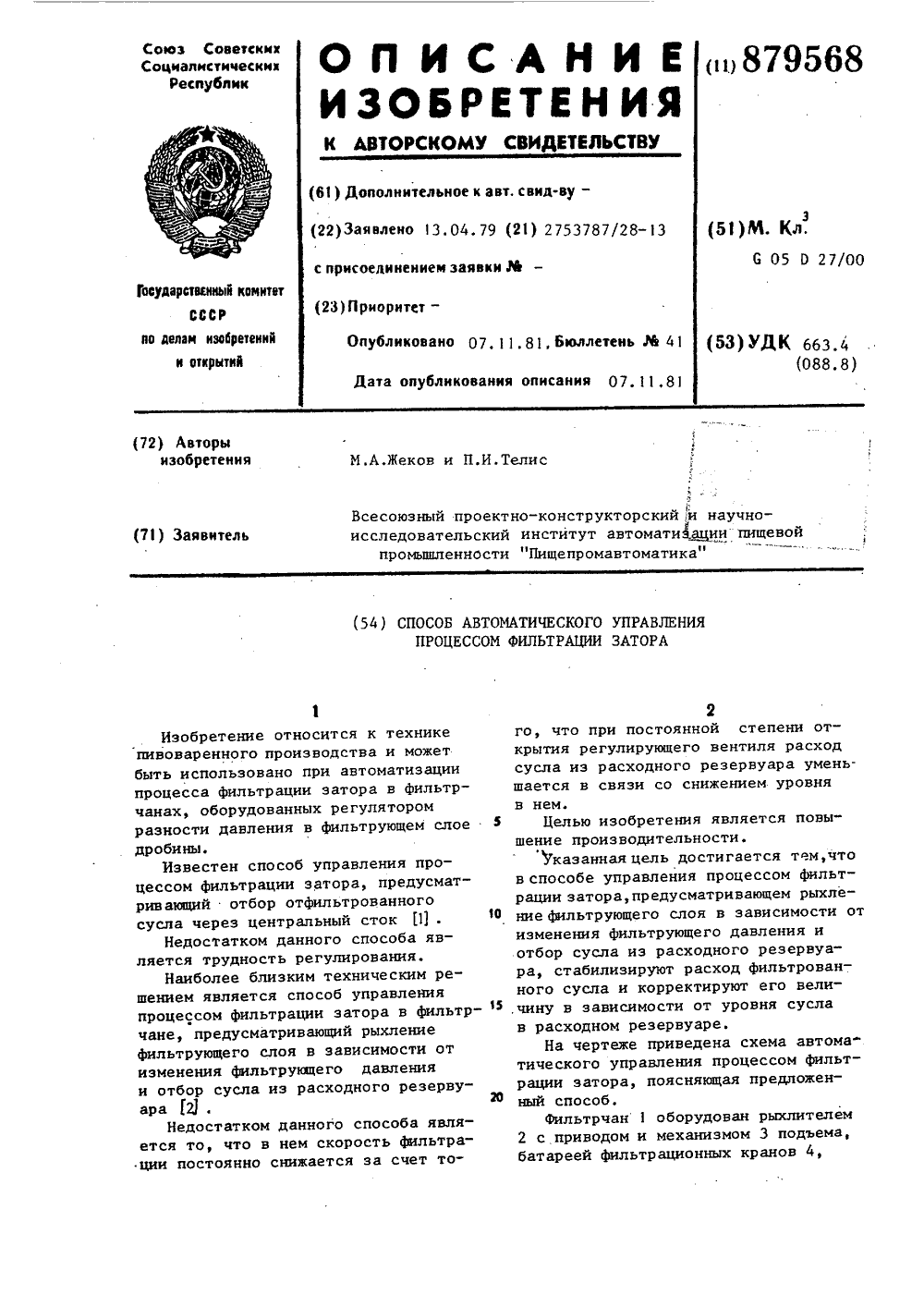

Метки: затора, процессом, фильтрации

...рыхлителем 2 с приводом и механизмом 3 подъема, батареей фильтрационных кранов 4, 87регулятором фильтрационного давления,включающим расходный резервуар 5,соединенный через фильтрационныекраны с подситовым пространствомфильтрчана сборной трубой 6 централизованного стока, трубок 7 измеренияуровня в фильтрчане и расходном ре -зервуаре,Система автоматического управлениявключает цийманометр 8, вторичныйприбор 9 с сигнальным устройством,табло 10, уровнемер 11, функциональный блок 12, задаток 13, регулятор14, регулирующий клапан 15, расходомер 16,измеритель 17 положениярыхлителя, указатель 18 положениярыхлителя, программное устройство 19.Начальный расход из расходного резервуара 5, обеспечивающий разностьуровней сусла в фильтрчане 1 и...

Номер патента: 879569

Опубликовано: 07.11.1981

Автор: Федоров

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, непрерывного, процессом

...в частности минеральные соли,для повышения эффективности процессадополнительно определяют разность 10между приведенной вязкостью смесиуглевод- или углеводородсодержащихвеществ и других необходимых длякультивирования компонентов и привведенной вязкостью культуральной5среды, несодержащих свободного газа,и в зависимости от величины этой разности осуществляют подачу углеводили углеводородсодержащих веществ,причем для увеличения производитель 20ности процесса величину разности между приведенными вязкостями поддерживают на максимальном уровне.Культивирование данным способом .осуществляетсяследующим образом.25В культиватор подают углевод- илиуглеводородсодержащие вещества, например парафин, и другие, необходимые,для культивирования...

Номер патента: 880995

Опубликовано: 15.11.1981

Авторы: Абакумова, Авилов, Воробьев, Житинец, Сосенков

МПК: C02F 1/20, G05D 27/00

Метки: дегазационная

...линии избыточного давления 16, вакуумного насоса 17, кранового распределителя 18 с электроприводом 19 и блока управления 20.Дегазационная установка работает следующим образом.Перед работой во всей системе от нагревателя 5 до эамерной емкости (манометра) 8 при всех открытых зажимах на соединительных магистралях создается вакуум порядка 10 мм рт.ст К нагревателю подсоединяют герметичный батометр (емкость с пробой) и соединительный шланг также накуумируется. Затем зажим 10 закрывают.В исходном положении кранового распределителя 18 (фиг. 1) пненмоклапаны 2 и 3 перекрывают соединитель ные магистрали. Нажатием кнопки Пуск блока управления 20 осуществляется запуск электропривода 19, который поворачивает крановый распределитель 18 в положение б...

Номер патента: 881688

Опубликовано: 15.11.1981

Авторы: Головин, Лушев

МПК: G05D 7/01

Метки: расхода, регулятор

...от втулки и закрепленных накорпусе и втулке,На фиг. 1 представлен регуляторрасхода, разрез; на фиг.2 - то жес разгрузкой регулирующего органа отизгибающих усилий.Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками,регулирующий орган, выполненный в виде втулки 4,подвижно установленный на патрубке 5 сбоковыми отверстиями 6. Регулирующийорган связан с исполнительным механизмом 7. Снаружи трубки 5 по обе .стороны от втулки установлены сильфоны 8 и 9, закрепленные на корпусеи втулке. Регулирующий орган имеетотверстия 10 для сообщения между собой полостей, образованных сильфона"ми 8 и 9 и трубкой 5.Регулятор расхода работает следующим образом.Рабочая жидкость поступает черезвходной патрубок 2, проходит черезбоковые отверстия 6...

Номер патента: 881689

Опубликовано: 15.11.1981

Авторы: Коровин, Патрушев, Русинов, Смолыш

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...перемещения.Кроме того полость корпуса выполнена с переменным сечением.На чертеже изображен регуляторрасхода жидкости.881689мальный расход жидкости при бурениии, как следствие, снижать уровень запыленности рабочей зоны до предельно-допустимой концентрации. Формула изобретения 1,.Авторское Ф 590701,. кл. С2. Авторское В 590702, кл. С (прототип),свидетельство СССР05 О 7/01, 1977свидетельство СССР05 0 7/01, 1977 Регулятор содержит входной патрубок 1 и выходной патрубок 2, корпус 3, в полости которого коаксиально усФтзновлеиа трубка 4 с дросселирующими отверстиями 5, и соединительную втулку 6. На трубке 4 установлена подвижная кольцевая втулка 7 - регулирующий орган. Трубка 4 связана с при - водом 8 для вертикального перемещенияРегулятор...

Номер патента: 881690

Опубликовано: 15.11.1981

Автор: Токаев

МПК: G05D 7/03

Метки: жидкости, расхода, стабилизации

...бака 1, а надмембранная 7 и подмембранная 8 полости - с источником стабилизированного давления газа 3 и атмосферой соответственно. Мембранный клапан 4 содержит разделительную мембрану 9 с запорной пробкой 10, Источник стабилизированного давления газа 3 связан с881690 Формула изобретения Составитель Г.Сидоров едактор Л.Плисак Техред Ж.Кастелевич Корректор Л.БокшаПодписноеитета СССРоткрытийя наб.,д.4/ каз 9969/71 Тираж 943 ВНИИПИ Государственного по делам изобретений 113035, Москва,Ж, Раушк Филиал ППП "Патент, г. Ужгород, ул. Проектн мембранным клапаном 4 трубопроводом подачи газа 11На выходе жидкости из расходного бака 1 установлен абсорбер 12. Барботажная трубка 2 может быть снабжена диафрагмой 13.Устройство работает следующим...

Номер патента: 881691

Опубликовано: 15.11.1981

Авторы: Данильчук, Шевчук

МПК: G05D 9/12

Метки: водоотливом, горных, открытых, работ

...1, датчики нижнего НУ, дополнительного ДУ и верхнего ВУ уровней связаны с блоком автоматизации водоотлива 3 и блоком управления. Устройство содержит также блок регулирования производительности 5 и исполнительный орган сливной задвижки 6, К первому выходу блока автоматизации водоотлива 3 подключена насосная установка 1, связанная с датчиком температуры воды в трубопроводе 7, соединенным с четвер. тым входом блока управления 4, первый выход блока управления соединен со входом блока регулирования производительности 5, а третий выход блока управления соединен с исполнительным органом сливной задвижки б. Второй выход блока управления 4 связан с блоком автоматизации водоотлива 3, второй выход которой . соединен с блоком управления 4, Датчик...

Номер патента: 881692

Опубликовано: 15.11.1981

Авторы: Пак, Раскина

МПК: G05D 13/00

Метки: гидроциклона, испытания

...для инженерной практики точностьможно пренебречь) . Поскольку толщина струи мала, то можно считать, чтовеличины Ч и Ч в данном ее сече 2нии распределены равномерно,Исходя из закона постоянства циркляции свободной струи и из того, чторадиальное ускорение последне" спечивается за счет действия цбежных сил, находим и обе ентро 1 г а "д ММЦдд оу -куда, инте ае Посколь то из меем 2 Раса строторо трим далее в проекции жение элеменось г, для мее лона измеряют максимальную высоту Ь подъема сливной струи и диаметр 0 максимального подъема сливной струи,определяют величины осевой скорости Ч сливной0 струи, тангенциальной скорости Чо сливной струи и диаметр д воздушного столба из выражений(6)Из соотношения (3) следует, чтоэлемент струи...

Номер патента: 881693

Опубликовано: 15.11.1981

Авторы: Божков, Виксман, Могелевский, Печеный, Тимошкин

МПК: G05D 13/26

Метки: двигателей, двухимпульсный, регулятор, скорости, тепловых

...образом.Электрический сигнал, пропорциональный нагрузке, от измерителя нагрузки поступает на катушки электромагнита не обозначены). Под действием электромагнитной силы якорь 9 поворачивается, преодолевая сопротивление упругих подвесок 11, вместе с якорем поворачивается тяга 8, которая перемещает второй золотник 7. Через образовавшуюся щель масло поступает по второй сервопоршень 5 и перемещает его. При этом первый упругий элемент 6 сжимается. Перемещение поршня продолжается до тех пор, пока пружина силовой обратной связи 16, упирающаяся в тягу 8 и второй сервопоршень 5,не вернет якорь 9 в исходное положение, при ко тором второй золотник 7 закрывает щель, через которую масло поступает к поршню, В новом установившемся режиме усилие...

Номер патента: 881694

Опубликовано: 15.11.1981

Автор: Штин

МПК: G05D 16/00

Метки: давления, регулятор

...каналом с выходной полостью 3. Полость 14 цилиндра со стороны толкателя соединена через канал 15 в штоке 11 с полостью заборника 16, расположенной между подпружиненным клапаном 4 и поджатым пружиной 17 затвором 18 к седлу 19, Канал 20 в поршне соединяют полости 13 и 14. Гайка 21 поджимает цилиндр 12 к корпусу.Величина канала 15 регулируется затвором 22,установленным в толкателе 9 и поджатым пружиной 23 к дополнительномупоршню 24, уплотненному и установленному в чувствительном элементе 8,Поршень 24 находится через канал 25под воздействием выходного давленияи через пружину 26 связан с чувствительным элементом 8, Регулятор давления настраивается на необходимое давление сжатием пружины 7 винтом 27. Канал 28 соединяет выходнуюполость...

Номер патента: 881695

Опубликовано: 15.11.1981

Автор: Дуденко

МПК: G05D 16/06

Метки: давления, регулятор

...содержащего шарнирную стойку 10 и ввернутое в нее второеполуплечо-винт 11, соединенный шаро-вым шарниром 12 с полуплечом 9,прижатым к упору 13 корпуса 1, Шаро" 15вой шарнир 12 закреплен на полуплече-винте 11 и поджат пружиной 14. Наприлегающих торцах полуплеч выполнены выступы 15 и прорези 16,а в стойке 10 выполнен паз 17 с отогнутым 2 Окраем.На полуплече 9 выполнен хвостовик 18.Регулятор работает следующим образом.Шток 8 под действием пружины 625прижимает к упору 13 полуплечо 9,которое действует как рычаг и посредством шарового шарнира 12 поворачивает стойку 10 и полуплечо 11 изакрывает выход сопла 3, Регуляторзакрыт.30Для включения регулятора головку19 поднимают вверх и отпускают. Приэтом полуплечо 9 освобождает стойку10 и полуплечо...

Номер патента: 881696

Опубликовано: 15.11.1981

Авторы: Расчетнов, Соколов, Штин

МПК: G05D 16/06

Метки: давления, регулятор

...10 между полос 35тями 11 и 12 установлен клапанныйузел, выполненный в виде стакана (затвора) 15, подпружиненного пружиной 16,причем дно стакана 15 расположено со4 Остороны первой полости 11 дифференциального поршня 10. Стакан (затвор) 15с пружиной 16 составляет регулятор,давления "до себя".В предложенной конструкции площадьзатвора является одновременно площадью 545чувствительного элемента, Для повышения точности регулятора площадьцувствительного элемента может бытьзначительно больше площади седла, перекрываемого затвором.Регулятор давления работает следующим образом,Газ от источника питания попадаетво входную полость 2, При разгруженнойрегулировочной пружине 7 регулирующий 55орган 4 поджат к седлу 5, при этомполости 2 и 3 герметично...

Номер патента: 881697

Опубликовано: 15.11.1981

Автор: Расчетнов

МПК: G05D 16/06

Метки: давления, редуктор

...а давление в полости 6 устанавливается таким, что, воздействуя на кольцевую площадь поршня 5, совместно с усилием пружины 17 уравновешивает выходное давиение на поршне 5.В случае уменьшения давления в выходной полости поршень 13 перемещается вниз, клапан 9 в большей степени приоткрывает седло 10, приток среды в полость 6 увеличивается, давление в ней возрастает. При этом поршень 5 через толкательотжымает клапан 2 от седла 3, давление в выходной полости 4 за счет увеличенного притока среды через седло 3 возрастает до нормального для данной регулировки, При увеличении давления в выходной полости 4 и в полости 12 поршень 13 перемещается вверх, клапан 9 в большей степени или полностью перекрывает сед" ло 10. Давление в полости 6 при...

Номер патента: 881698

Опубликовано: 15.11.1981

Авторы: Лебедев, Левицкий, Соколовский

МПК: G05D 16/06

Метки: давления, регулятор

...шток 6 с выполненными на боковой поверхности радиальным отверстием 7 и каналами 8, выходящими во внутреннюю полость штока, соединенную с выходной полостью регулятора 9. Шток связан с чувствительным элементом, например мембраной 10, воспринимающей выходное давление. Мембрана поджата пружиной 11, усилие которой регулируется винтом настройки 12.Работа регулятора давления происходит следующим образом.Поток жидкости через фильтр 3 поступает в вихревую камеру 4, где получает закрутку относительно оси отверстия 7 штока 6. Пройдя отверстие 7, жидкость поступает в выходную полость регулятора 9, Выходное давление потока через каналы 8 подведено к чувствительному элементу устройства мембране 10. Усилие от сил давления на чувствительном...

Номер патента: 881699

Опубликовано: 15.11.1981

Авторы: Авилов, Бердов, Команов, Межуев, Хилитчи, Чернокоз

МПК: G05D 23/00

Метки: температуры

...на исполнительный орган б с трехпозиционногокоммутатора 5 сигнал не подается,мощность на нагревателе не меняется. При понижении температуры на любом участке изделия до 1 , если на остальных участках температура не превышает, замыкается соответствующий контакт 8-13, и подается сигнал исполнительному органу б на увеличение тепловой мощности нагревателя 7 и ТД Использование устройства регулирования температуры позволяет автоматизировать процесс регулирования температуры изделия в задаваемом диапазоне. Формула изобретения Устройство для регулирования температуры, содержащее размещенные на объекте датчики температуры, подключенные ко входам многоточечного электронного потенциометра, выходом связанного со входом...

Номер патента: 881700

Опубликовано: 15.11.1981

Авторы: Апаев, Краев

МПК: G05D 23/19

Метки: температуры

...преобразователя, подключенного к датчику температуры через усилитель, а выход - к исполнительному элементу через двухпозиционный регулятор.На чертеже представлена структурная схема устройства.Устройство содержит объект 1 регулирования, датчик 2 температуры,подключенный к объекту 1, трехдекадный задатчик 3 температуры, генератор импульсов 4, пороговый элемент 5,инверторы б, реверсивный счетчик 7.Пороговый элемент 5 входами подключен к датчику 2 и трехдекадному задатчику 3 температуры, а выходом -к управляющим входам реверсивногосчетчика 7 непосредственно и черезинвертор б, Счетный вход счетчика 7подключен к генератору импульсов 4,а выход - к цифровому компаратору 8блока управления 9. Другой вход компаратора 8 подключен к датчику 2...

Номер патента: 881701

Опубликовано: 15.11.1981

Авторы: Колесников, Кондауров

МПК: G05D 23/19

Метки: температуры

...подключены нагреватель, расположенный в теплообменном аппарате,и исполнительный клапан, установленный на линии подачи в теплообменныйаппарат хладагента, введен рекуперативный теплообменник, первый клапанкоторого установлен в прямом трубопроводе подачи теплоносителя, а второй канал - в обратном,Наличие такого теплообменника, вкотором входящий в объект поток теплоносителя взаимодействует с выходящим из объекта потоком теплоносйтеля,дает возможность датчику температуры быстро отреагировать на любые изменения теплового состояния объектарегулирования и вызвать опережающеедействие регулятора, направленное накомпенсацию возникшего отклонения,На чертеже схематически показаноустройство для регулирования температуры.Устройство для регулирования...
