G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1265706

Опубликовано: 23.10.1986

Автор: Терешкин

МПК: G05D 3/14

Метки: двустворчатым, затвором, шлюза

...1 могут быть связаны с выходами конечных выключателей 13 и 14. Сельсины 4 и 5 представляют собой блоки контроля перемещения затвора.Устройство работает следующим об" разом.После включения в сеть установок 1 подключения к ним электродвигателей 2 приходят в движение створки 3 двустворчатых ворот (или кромки подъемно-спускного затвора, или затворы галерей), Начинают вращаться механи" чески связанйые с валами створок .сельсин-датчики 4 и соответственно сельсин-приемиики 5, электрически связанные с сельсин-датчиками 4. Один из сельсин-приемников 5 с помощью зубчатой пары 6 приводит во вращение винт 8 блока синхронизации, другой сельсин-приемник 5 с помощью зубчатой пары 7 с такой же частотой вращения и в ту же сторону вращает гайку...

Номер патента: 1265707

Опубликовано: 23.10.1986

Авторы: Навоян, Петросян, Шахазизян

МПК: G05D 7/01

Метки: расхода, регулятор

...установлен регулирующий орган в виде эллиптического диска 4, установленно го на оси 5, параллельной малой оси эллипса и перпендикулярной оси цилиндрического корпуса, связанной с противовесом 6 и имеющей ограничители 7 и 8. 20Регулятор расхода работает следующим образом.Эллиптический диск 4 в начальном положении при помощи противовеса 6 и ограничителя 7 находится в гориэон тальком положении, Угол атаки равен нулю. При подаче воды в напорный трубопровод и входную полость 2 поток обтекает эллиптический диск, имеющий профиль аэродинамического крыла. По 30 мере увеличения скорости потока подъемная сила на профиле эллиптического диска увеличивается, увеличивается угол атаки с последующим увеличением величины подъемной силы,З 5Изменение...

Номер патента: 1265708

Опубликовано: 23.10.1986

Авторы: Гафт, Иванов

МПК: G05D 7/01

Метки: расхода, регулятор

...механизм настройки, выполненный в виде набора пружин 8 и 9, имеющих различную жесткость и последовательно установленных между коническим регулирующим органом 4 и корпусом 1. Менее жесткая пружина 8 снабжена ограничителем 10 перемещения и упором 11. Регулятор расхода работает следующим образом,При поступлении рабочей среды во входной канала 2 конический регулирующий орган, преодолевая сопротивление пружин 8 и 9, перемещается, изменяя площадь кольцевой щели между коническим регулирующим органом 4 и седлом 7, Коническая форма регулирующего органа позволяет обеспечить значительное осевое перемещение регулирующего органа, чем достигаются необходимые изменения проходного сечения седла. Это позволяет снизить 5 точность изготовления...

Номер патента: 1265709

Опубликовано: 23.10.1986

Автор: Бятец

МПК: G05D 9/00

Метки: воды, уровня

...закрыто.По мере наполнения верхнего бьефа 9 и приближения его горизонта кзаданному через отверстие 7 и труб 0 15 20 25 30 35 40 45 50 55 ку б вода, вытесняя воздух, наполня" ет надмембранную полость 5, Поплавок 15 подымается, перемещает вверх жесткую связь 14, а с ней перемещаетпоршни 11 - 13 и сжимает пружину 17,пока поршень 12 не открывает отверстие импульсной трубки 10, а поршень11 не закрывает отверстие 7, послечего вода из надмембранной полости5 через трубку 6, корпус 8 и трубку 10 перетекает в нижний бьеф 18, образуя вакуум в полости 5. Давлением воды верхнего бьефа 9 мембрана 3 отжимается от оголовка водовыпускной трубы 1, обеспечивая пропуск воды в нижний бьеф 18.С целью лучшего запуска регулятора отверстие 7 должно быть больше...

Номер патента: 1265710

Опубликовано: 23.10.1986

Автор: Папенков

МПК: G05D 9/00

Метки: автоматическое, воды, подачи, резервуар

...разделенную мембраной на воздушную камеру 13, которая сообщается через трубку 14 с эластичной герметичной камерой 15, размещенной выше верхнего значения уровня воды в резервуаре 1, и на гидравлическую камеру 16Мембранная гидравлическая камера 16 сообщается через гибкий трубчатый элемент 17 с полостью резервуара 1 на двух уровнях. В зоне нижнего уровня воды гибкий трубчатый элемент 17 выполнен в виде водоструйного насоса 18, наружное выходное отверстие которого направлено вниз и взаимрдействует с поплавковым клапаном 19,выполненным с возможностью ограниченного перемещения по выходной части водоструйного насоса 18, в верхней точке которого со стороны подключенного к нему трубчатого элемента 17, соединенного с мембраной гидравлической...

Номер патента: 1265711

Опубликовано: 23.10.1986

Авторы: Кузьмин, Рычков, Смирнова

МПК: G05D 9/00

Метки: вод, первичного, процессом, разделения, сточных

...разделения сточных вод станция 14 управления, фрагмент которой показан на фиг,2,Программатор 15 (генератор импульсов) поочередно с заданной периодичностью подает сигналы на выпуск осадка в три блока 16 управления,Туда же поступают сигналы датчика 6уровня осадка и через блок 17 дифференцирования - сигнал концентратора 5 взвешенных веществ соответствующего отстойника. Блок 17 дифференцирования вьщает сигналтолько при увеличении сигнала концентратомера 5, т,е, при увелйчении содержания взвешенных веществв осветленной сточной воде.Как только на входе одного изблоков 16 управления присутствуютвсе три сигнала, на выходе его появляется сигнал на остановку программатора 15 на включение пускателя 18. Задвижка 8 открывается ипроисходит сброс...

Номер патента: 1265712

Опубликовано: 23.10.1986

Автор: Чалый

МПК: G05D 9/00

Метки: емкости, продукта, регулятор, уровня

...7 и 8 закрыты, вакуумметры 28 и 29 показывают атмосферное давление, емкость 3 загерметизирована.Включается вакуумный насос, производящий откачку вакуумной емкости 3 через патрубок 6. При падении давления в вакуумной емкости 3 до ( - 0,9) - ( - 1,0) кгс/см, определяемого по вакуумметрам 28 и 29, вентилями 7 и 8 производится регулировка вакуума в емкости 3. При отрегулированной откачке и установившемся режиме работы вакуумного насоса уровень вакуума в емкости 3 должен быть в пределах ( - 0,8) - ( - 0,9)кгс/см. При отрегулированном давлении в вакуумной емкости 3 через вентили 7 и 8 в направлении, указанном стрелками 9, 10 и 21, происходит натекание воздуха в вакуумную емкость 3.При давлении в вакуумной емкости 3 ( - 0,8) - ( - 0,9)...

Номер патента: 1265713

Опубликовано: 23.10.1986

Авторы: Карабаш, Михалап

МПК: G05D 9/02

Метки: емкости, жидкости, уровня

...установленные в сквозных пазах 13 трубчатого элемента 10, причем трос 8 расположен внутри фиксируюшего элемента 14 и закрепленна другом конце 17 фиксирующего элемента 14.В нижней части элемента установленаопора 18 с амортизатором 19, расположенная под поплавком 9. Трос 8 закреплен надругом конце 17 фиксирующего элемента14 цанговым зажимом 20 с накидной гайкой 21 и контргайкой 22.Устройство работает следующим образом,При незаполненной емкости 11, т. е. когда жидкость в емкость не поступает, поплавок 9 опирается на амортизаторы 19.При поступлении жидкости во входнуюкамеру 2 она проходит через открытый плоский золотник 4 и поступает в выходнуюкамеру 3 и затем в емкость 11, По мере 40заполнения емкости 11 жидкостью поплавок9 начинает...

Номер патента: 1265714

Опубликовано: 23.10.1986

Авторы: Мут, Потолов

МПК: G05D 9/02

Метки: воды, расхода, стабилизатор

...2 размещены на раз- д 5 ной высоте относительно одна другой, как и нижние торцы патрубков 10.Стабилизатор расхода воды работает по принципу регулирование верхнего и нижнего пределов стабилизации за счет включения и 30 отключения сифонов с регулируемой производительностью,Стабилизатор расхода воды работает следующим образом.Сифоны 2 заряжаются с помощью труб ки 4 известным способом. Регулирование пропускной способности сифонов 2 осуществляется при помощи эластичных камер 6, которые увеличивают свой объем с увеличением уровня верхнего бьефа, в результате чего уменьшается пропускная способность сифонов вплоть до нуля. При снижении уровня воды в верхнем бьефе эластичные камеры 6 уменьшаются в объеме и пропускная способность сифонов 2...

Номер патента: 1265715

Опубликовано: 23.10.1986

Авторы: Голубенко, Крахмалев, Румянцев

МПК: G05D 9/02

Метки: воды, гидротехнических, сооружениях, уровня

...с штоком 4, установленным подвижно в направляющей втулке 21. Для ручного управления на штоке 4 установлена втулка 22 с ограничительным винтом 23.Устройство работает следующим образом.В период, когда воды в верхнем бьефе 15 канала нет, отверстие 17 остается незатопленным, клапан 18 открыт и камера 1 сообщается с атмосферой. В то же время проис ходит прогиба ние мембраны мембранного привода 3 вниз (мембрана связана с штоком 4, к которому закреплен вильчатый элемент 5 с фиксатором 7) и гибкое полотно 8 закрывает окна 13 и 14 (фиг.1).Гри поступлении воды через отверстие 17 и залолнении камерывоздух в ней сжимается и закрывает клапан8, обеспечивая полную герметичность в камере 1, создается давление, под действием которого мембрана мембранного...

Номер патента: 1265716

Опубликовано: 23.10.1986

Авторы: Барабанов, Новиков

МПК: G05D 9/12

Метки: емкостях, сыпучих, уровня

...реле 11;Ы - время, в течение которого лопастной барабан 6 совершает один полный оборот;1 - расчетное время засыпки заготовок 9 из загрузочного блока 1 в емкость 5 до верхнего уровня при непрерывной работе лопастного барабана 6 и равно 2 Тп;ппгде и, - минимальный расход заготовок вединицу времени через открытую заслонку 2 загрузочного блока 1;п - максимальная производительностьлопастного барабана 6;- время работы программного релевремени 10, которое равное13=ц - ЬРгде Ьр. - время возврата реле времени в исходное положение,При подаче напряжения включается программное реле 1 О времени, которое замыкающим контактом 12 подает питание надатчик 8 верхнего уровня. Если уровеньзаготовок 9 в емкости 5 находится ниже датчика 8, то...

Номер патента: 1265717

Опубликовано: 23.10.1986

Авторы: Винокуров, Хохуля

МПК: G05D 9/12

Метки: жидкого, резервуаре, уровня, хладагента

...и находящейся в парах хладагента частями датчика 4 уровня. Таким образом, при повышении уровня жидкого хладагента в резервуаре 1 увеличивается величина Н погруженной в жидкий хладагент части датчика 4 уровня и в соответствии с этим уменьшается уровень электрического сигнала на выходе датчика 4 уровня. По достижении этим сигналом порога отпускания порогового элемента 7 сигнал с его выхода через полупроводниковый вентиль 8 закрывает клапан 11 для подачи жидкого 5 10 15 20 25 30 35 хл ада гента, прекращая подачу жидкого хладагента из сосуда Дьюара 3 в резервуар 1.По мере испарения хладагента из резервуара 1 уровень электрического сигнала с датчика 4 увеличивается в соответствии с уменьшением погруженной в жидкий хлад- агент части...

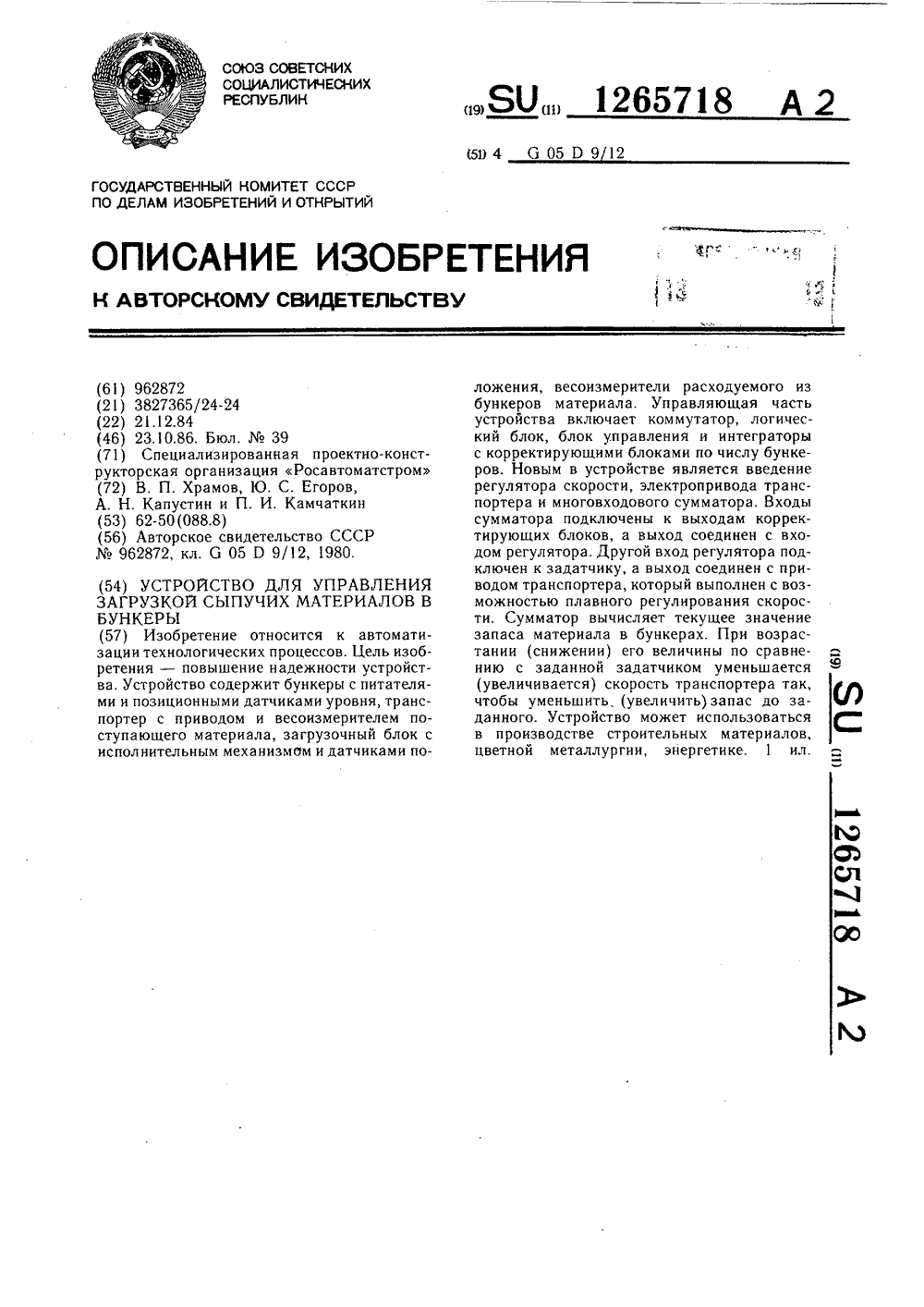

Номер патента: 1265718

Опубликовано: 23.10.1986

Авторы: Егоров, Камчаткин, Капустин, Храмов

МПК: G05D 9/12

Метки: бункеры, загрузкой, сыпучих

...сигналам датчиков 7 уровня материала в бункерах .Датчики 5 положения выполняют функцию идентификации положения загрузочного блока 4 относительно бункеров 1 и обеспечивают с помощью блока 8 управления остановку загрузочного блока 4 у заданного логическим блоком 14 бункера 1, а с помощью коммутатора 13 - переключение сигнала Фо весоизмерителя 3 на интегратор 11 загружаемого бункера 1.Логический блок 14 предназначен для установки с помощью блока 8 управления загрузочного блока 4 на бункер 1; с наименьшим текущим значением запаса материала б;по сигналам 66, от корректирующих блоков 12, а также определения бункеров 1;, из которых материал не расходуется, по сигналам расхода Ф; = 0 от весоизмерителей 10,Сумматор 15 служит для определения...

Номер патента: 1265719

Опубликовано: 23.10.1986

Авторы: Синицкий, Ступак

МПК: G05D 9/12

Метки: жидкости, уровня

...на выходе несимметричного триггера 6.Действительно, в период времени 11+1 поступающий на первый вход блока 12 сравнения импульс длительностью Тв большей, чем поступающий на второй вход формирователя импульсов импульс длительностью Ть сохраняет на прямом выходе триггера 22 уровень Лог. 1, поскольку во время появления тактирующего импульса (в данном случае - с длительностью Тв) на 0-входе триггера 22 присутствует уровень Лог 1, сформированный логическими элементами 14 и 16 и одновибратором 20 (фиг. 1, Уфв), а на прямом выходе триггера 23 блока 13 сравнения в данный период времени формируется уровень Лог О, поскольку Т)Т и при поступлении тактирующего импульса (в данном случае - с длительностью Т) на 0-входе присутствует уровень...

Номер патента: 1265720

Опубликовано: 23.10.1986

Автор: Мельник

МПК: G05D 9/12

Метки: емкостей, загрузкой

...через усилитель 17, который представляет собой модуль С - 1 М, Реле, сработав, подает напряжение на катушку магнитного пускателя, последний срабатывает и транспортер начинает работать,Работа устройства заключается в следующем. 5 1 О 15 20 25 зо 35 40 При расходе материала из емкости срабатывает датчик нижнего уровня и по проводу 11 на вход формирователя 3 сигнала управления, представляющего собой триггер, поступает сигнал 0, на первом его выходе появляется 1, которая по проводу 20 поступает в блок управления задвижкой, что приводит к срабатыванию реле, и задвижка открывается, одновременно с второго выхода триггера 0 по проводу 21 поступает в привод 1 транспортера, что приводит к срабатыванию реле в этом блоке и транспортер начинает...

Номер патента: 1265721

Опубликовано: 23.10.1986

Автор: Прохоров

МПК: G05D 11/13

Метки: расходов, соотношением

...резисторов 10 и 11 является входом, а средние выводы резисторов 10 и 12 являются соответственно первым и вторым выходами задатчика 3 соотношения. Задатчик 2 расхода содержит переменный резистор 14, первый и второй выводы которого объединены и являются входом, а третий вывод - выходом задатчика 2 расхода,Устройство работает следующим образом.С помощью задатчика 2 расхода и задатчика 3 соотношения устанавливаются требуемые соответственно суммарный (общий) расход компонентов и их соотношение. При этом диапазон перестройки одного компонента ограничивают (резистор 11 - ограничитель расхода сверху, а резистор 13 - ограничитель расхода снизу) так, чтобы он был равен диапазону перестройки другого компоненга. В этом случае при неизменном...

Номер патента: 1265722

Опубликовано: 23.10.1986

Авторы: Божок, Клевцов

МПК: G05D 13/02

Метки: двухимпульсный, регулятор, скорости, угловой

...тягу 30 и верхний конец суммирующего рычага 31 перемещает рейку 32 топливного насоса 33 в сторону уменьшения цикловой подачи топлива и удерживает ее в положении, соответствующем величине цикловой подачи на новом установившемся нагрузочном режиме.С другой стороны, по мере резкого сброса нагрузки угловая скорость дизеля в силу инерционности его и связанных с ним подвижных деталей приводимой машины не успе вает измениться и в некоторый начальный период сохраняется прежней. Поэтому грузы 32, не изменяя своего положения, через муфту 38, промежуточныйрычаг 39, тягу 34 удерживают нижний конец суммирующего рычага 31 на протяжении некоторого сравнительно малого момента времени в положении, соответствующем прежней угловой скорости дизеля....

Номер патента: 1265723

Опубликовано: 23.10.1986

Автор: Мазаев

МПК: G05D 13/10

Метки: вала, регулятор, скорости, центробежный

...2, которая выполнена в виде двух расположенных соосно один в другом стаканов 3 и 4 параболической формы, в полости 5 между которыми установлены радиальные перегородки 6, причем внутренний стакан 3 выполнен закрытым 20 и соединен с валом 7, а второй стакан 4 открыт с двух сторон. Задатчик 1 выполнен в виде двух стаканов 8 и 9 параболической формы, установленных с зазором 10 над стаканами 3 и 4 платформы 2, а в полости 11 между стаканами 8 и 9, соединенной с источником жидкости (не показан), установлены соединительные перегородки 12 под углом к оси вращения вала 7, расположенного в подшипниках 13.При этом внутренний стакан 3 платформы 2 и внешний стакан 4 выполнены с одииаковым коэффициентом крутизны параболы, чтобы площади просветов в...

Номер патента: 1265724

Опубликовано: 23.10.1986

Авторы: Гарник, Грин

МПК: G05D 16/06

Метки: давления, регулятор, универсальный

...повышение давления перед регулятором, что также является нежелательным. В этом случае в конце хода регулирующего органа 4 происходит уменьшение поступления воды через полые штоки 9 и 14 в рабочую полость над мембраной гидроусилителя 6, так как часть фильтрующих отверстий 17 входит в нижнюю направляющую 10 и отсекаются уплотнительным кольцом 22 от входного патрубка 2, В результате этого движение регулирующего органа 4 в самом конце хода замедляется и поэтому резких повышений давлений (гидравлических ударов) не происходит.Аналогично работает регулятор и при использовании его в качестве запорного органа при ручном или дистанционном перекрытии вентиля 12. В этом случае также происходит плавное закрытие регулирующего органа 4 в конце...

Номер патента: 1265725

Опубликовано: 23.10.1986

Авторы: Бергер, Богдан, Гук, Карпов, Козача, Козловский

МПК: G05D 16/06

Метки: давления, регулятор

...с входом первого обратного клапана 18.Регулятор давления работает следуюшим образом.В момент включения на накачивание (фиг. 1) сжатый воздух из компрессора подводится к входному каналу 2 и через зазор, образованный между седлом 22 и клапаном 21, поступает в полость В, а далее через фильтруюшие элементы 17 и 20 воздух поступает к первому обратному клапану 18 и далее через выходной канал 3 подается в пневмосистемуТвердые частицы, находящиеся в сжатом воздухе, задерживаются фильтруюшими элементами 17 и 20.Второй обратный клапан 23 закрыт под действием пружины 24, так как давление до него и за ним одинаково. При этом часть воздуха подается в полость А под мембрану 4, а разгрузочный клапан 11 под действием пружины 14 прижат к седлу 12 и...

Номер патента: 1265726

Опубликовано: 23.10.1986

Автор: Першина

МПК: G05D 16/10

Метки: давления, регулятор

...для регулирования давления.Цель изобретения - увеличение диапазона настройки регулятора.На чертеже представлен регулятор давления.Регулятор содержит корпус 1, входной 2 и выходной 3 каналы, регулирующий орган, выполненный в виде радиального осевого канала 4 в двуступенчатом поршне 5, имеющем сквозной осевой канал 6, регулировочную пружину 7, гайку 8, болт 9, канал 10, подпружиненный 11 и неподпружиненный 12 торцы двуступенчатого поршня 5, канал 13, гайку 14, уплотнение 15, горизонтальную 16 и вертикальную 17 канавки, уплотнения 18 и 19, поршень 20 с уплотнением 21, регулировочный винт 22. Регулятор давления работает следующим образом.В исходном положении двуступенчатый поршень 5 прижат пружиной 7 к гайке 8, а радиальный осевой канал 4...

Номер патента: 1265727

Опубликовано: 23.10.1986

Авторы: Маркушин, Мызников, Рогожинский

МПК: G05D 16/10

Метки: аварийного, газопроводе, давления, датчик, снижения

...9. Одна из полостей разделена поршнем 7 на камеры 10 и 11. Камера 10 соединена с входным каналом 2, а камера 11с атмосферой. Поршень 8 подпружинен пружиной 12 относительно перегородки 6. Другая полость разделена поршнем 8 на камеры 13 и 14, заполненные жидкостью и соединенные между собой дросселем 15. Камера 14 соединена с выходным каналом 4.Датчик работает следующим образом.В случае падения давления в газопроводе, 25а следовательно, и в камере 10 под действиемпружины 12 изменяется положение поршней 7 и 8. При этом в камере 14 создаетсядавление, пропорциональное скорости падения давления в камере 10.Дроссель 15 настраивается таким обра- ЗОзом, чтобы релейный элемент 5 срабатывалпри давлении жидкости в камере 14, пропорциональном...

Номер патента: 1265728

Опубликовано: 23.10.1986

Авторы: Лещенко, Мельник, Мудрук, Уманский

МПК: G05D 16/20

Метки: воздушных, давлений, имитатор, цифровой

...скорость увеличения давления, в ресивере 18 открываются клапан с наибольшим пневмосопротивлением (2" ) блока 16, соединяющий ресивер 18 с ресивером 5 повышенного давления, и электропневмоклапан 17 младшего разряда, соединяющий ресивер 18 с ресивером 4 пониженного давления. Через первый клапан воздух с ресивера 5 поступает в ресивер 18, повышая давление в последнем, а одновременно с этим через второй клапан 17 младшего разряда с ресивера 18 перетекает в ресивер 4 пониженного давления, уменьшая давление в ресивере 18 заданного давления. В результате в ресивере 18 давление повышается со скоростью, вдвое меньшей скорости натекания через клапан с пневмосопротивлением 2 блока 16, т. е. количество значений скоростей натекания, так же как...

Номер патента: 1265729

Опубликовано: 23.10.1986

Авторы: Максимов, Сумароков, Черепов

МПК: G05D 19/02

Метки: вибрационными, испытаниями, цифрового

...в реверсивном счетчике 11 на одну единицу. Процесс генерирования импульса и пауза повторяются и число в счетчике 11 уменьшается вновь на единицу. Так продолжается до тех пор, пока число на выходе реверсив ного счетчика 11 не становится равным нулю на его выходе О появляется сигнал, останавливающий работу делителя 8 и счетчиков 9 и 10. Процесс работы схемы заканчивается. Вновь можно запустить его, нажав кнопку 15 Пуск, при этом на выходе бло ка 17 появляется импульсный сигнал такое количество раз, какое число набрано на программаторе 5. На цифровом индикаторе 14 индицируется число, записанное в реверсивном счетчике 11, т. е. количество импульсов, которое осталось до конца процесса. 35Перед началом работы блока 17 запускают блок...

Номер патента: 1265730

Опубликовано: 23.10.1986

Авторы: Ковылянский, Осокин

МПК: G05D 23/08

Метки: водоснабжения, горячего, регулятор, температуры

...с дросселем установлен охладитель 16. Входная камера 3 соединена трубопроводом 17 с источником (не показан) горячей воды. После регулирующего органа 18 входная камера соединена трубкой 19 с прямым трубопро водом 6. Пластина дилатометрического датчика температуры изготовлена из материала с большим, чем у стали (из которой выполнен трубопровод 6), коэффициентом линейного расширения, например из полиэтилена или винипласта. Для предотврашения продольного прогиба пластины с обеих сторон ее с небольшим зазором установлены металлические пластины 20.Регулятор работает следуюшим образом.При расходе воды из прямого трубопро вода 6 на нужды горячего водоснабжения ее температура может уменьшаться ниже заданной, например 60 С. В этом...

Номер патента: 1265732

Опубликовано: 23.10.1986

Авторы: Борисов, Патин

МПК: G05D 23/19

Метки: двухпозиционный, регулятор, температуры

...включенные параллельно ключевым элементам. При включении питания на измерительно-нагревательный мост 1 подается пониженное напряжение, определяемое сопротивлениями резисторов 10 и 11, а также сопротивлениями нагревателей 2 и 3, Если температура на датчике-нагревателе 2 ынже заданной, то напряжение на неинвертирующем входе компаратора 6 меньше, чем на инвертирующем, и его выходнбй транзистор открывается. При этом на управляющие входы ключевых элементов (базы транвисторов) 7 и 8 через ограничивающий резистор 9 подается ток, происходит их открывание, Резисторы 10 и 11 шунтируются и на мост 1 подается полное напряжение от источника питания Е Баланс моста при этом не изменяется, но напряжение на его выходной диагонали и на входе...

Номер патента: 1265733

Опубликовано: 23.10.1986

Авторы: Болога, Пушков, Соломянчук, Тетеля, Усенко

МПК: G05D 23/30

Метки: термостат

...источник 6 питания, блок 2 регулирования и датчик 8 температуры объекта. Камера 2 может, быть вакуумирована, либо заполнена порошком и газом.Устройство работает следующим образом.При подаче на электроды 4 и 5 разности потенциалов, превышающей пороговую, соответствующую началу автокелебательного движения частиц, между внутренним 4 и внешним 5 электродами образуется кольцевой электродинамический псевдоожиженный слой дисперсного материала.Эксцентричное расположение внешнего 5 и внутреннего 4 электродов обеспечивает создание в межэлектродной полости неоднородного электрического поля, имеющего вертикальную компоненту, ориентированную по вектору силы тяжести, сохраняющую свое направление при вращении термостата, вокруг его оси,При постоянной...

Номер патента: 1265734

Опубликовано: 23.10.1986

Авторы: Болога, Кожевников, Кожухарь, Молдавский, Муравьев

МПК: G05D 23/30

Метки: термостат, электрогидродинамический

...на каналы диэлектрическимиперегородками 12. На внешней стенке кожуха 2 на диэлектрической опоре 13 укреплен игольчатый коронирующий электрод 14, подключенный к регулируемому источнику высокого напряжения, На одной из кромок электродов4 и 5 выполнен изолирующий участок15, 50Электрогидродинамический термостат работает следующим образом,При подаче напряжения на электроды 4, 5, 8 и 14 и переменных внешних и внутренних тепловых условиях у(температура, влажность, давление,скорость воздуха, тепловыделениятермостатируемого объекта, ориентация, ускорение в лоле массовых сил и т.д.) сетчатый электрод 8 устанав-. ливается на определенном расстоянии от теплопроводного оребренного участка 7. Тем самым задается внутреннее термическое...

Номер патента: 1267067

Опубликовано: 30.10.1986

Авторы: Кацнельсон, Лагута, Ступаренко, Тимофеев

МПК: F15B 15/00, G01K 5/32, G05D 23/02 ...

Метки: термопривод

...в рабочей полости 12 повышается давление. Трубчатые уплотнительные элементы 9 поджимаются к плунжерам 5 и 6, передавая им давление, которое стремится выдавить плунжеры из рабочей полости 12. Ввиду того, что плунжер 6 дополнительно подпружинен к корпусу 1 пружиной 10, то первым перемещается плунжер 5 с упором 7 исполнительного органа 3, преодолевая усилие от пружины 11 и перемещая регулирующий орган (заслонку, жалюзи, клапан) в системах воздушного или жидкостного охлаждения до положения, обеспечивающего в системе установку требуемой температуры.Для исключения возможности выхода из строя термопривода, когда исполнительный орган застопорен, а температура и давление термореактивного вещества повышается, перемещается плунжер 6 с упором 8 узла...

Номер патента: 1267367

Опубликовано: 30.10.1986

Автор: Кижаев

МПК: G05D 5/03

Метки: бумагомассных, диаметра, жил, машинах

...жил.Функциональный. преобразователь 7 содержит последовательно соединенные первый умножитель 36, второй умножитель 37, делитель 38, сумматор 39 и элемент 40 извлечения квадратного корня, а также третий умножитель 41, причем первый вход первого умножителя 36 подключен к первому входу преобразователя 7, а второй вход - к второму входу преобразова- М теля 7, второй вход второго умножителя 37 связан. с третьим входом преобразователя 7, первый и второй входы третьего умножителя 41 - с пятым и шестым входами преобразователя 7 З 5 соответственно, выход элемента 40 извлечения корня квадратного подключен к выходу преобразователя 7,Датчик 8 числа изолируемых жил предназначен для определения числа 40 изолируемых в настоящий момент жил.Он...
