G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1096619

Опубликовано: 07.06.1984

Авторы: Ключников, Краснов, Пупышев, Ястремский

МПК: G05D 23/00

Метки: нитей, охлаждения

...нити образуется пограничный поток воздуха, 15 движущийся нместе с нитью, В этом случае интенсинно охлаждаются лишь волокна наружного слоя, внутренние же волокна охлаждаются значительно слабее, что приводит к неравномерности свойств комплексных нитей по их диаметру, а следовательно, к снижению физико-механических показателей.Наиболее близким к изобретению ян ляется устройство, содержащее сопло, формирующее узкую плоскую струю возду. ха, подаваемую нормально направлению движения нити с магистрали питания через вентиль 2.Недостатком изнестного устройства является неравномерность охлаждения крайних и внутренних нитей (по сечению), а также фснос пучка нитей, что вызывает дополнительные напряжения в нити.Цель изобретения - повышение эф" 35...

Номер патента: 1096630

Опубликовано: 07.06.1984

Авторы: Берзиньш, Волков

МПК: G05D 23/00

Метки: двухпозиционных, объектов

...вторым выводам первых переключающихконтактов кнопки квитирования ячеексигнализации, третьи выводы которыхчерез диоды соединены с первым входом ключа, который через первый диодсоединен с вторыми входом ключа,который через контакт первого генератора подключен к второму выводуисточника смещения, третий выводкоторого соединен с второй шиной источника питания, с первыми выводамиконтактов кнопки контроля, с первымвыводом обмотки реле управления, спервым выводом второго переключаю 50щего контакта кнопки квитирования ичерез первый замыкающий контакт второго генератора подключен к второмувыводу первого контакта кнопки контроля, к аноду второго диода и к вто 55рому выводу второго переключающегоконтакта кнопки квитирования, третийвывод которого...

Номер патента: 1097974

Опубликовано: 15.06.1984

Авторы: Азизов, Мамедов

МПК: G05D 7/01

Метки: расхода, регулятор

...давления газа на входе, которые практически беспрепятственно проходят через пневматический контакт на чувствительный орган - мембрану, а дрос сель, являясь пассивным элементом, их гасит неэАФективно.Цель изобретения - повышение динамической точности регулятора.50Поставленная цель достигаетсятем, что регулятор расхода, содержащий корпус, в управляющей камерекоторого установлена настроечнаяпружина, а в рабочей - нормально от)рытый пневматический контакт, вы 55полненный в виде первого сопла ипервой заслонки, установленной наштоке, соединенном с чувствительныморганом регулятора, первой мембраной, входной штуцер, соединенный 60через первое сопло с рабочей камерой, дроссель, .выходной штуцер,снабжен второй мембраной с эААектив-,ной...

Номер патента: 1097975

Опубликовано: 15.06.1984

Авторы: Железов, Науменков, Слободянюк

МПК: G05D 7/03

Метки: дозированием, жидкости, пневматическое

...жидкости при дозировании,Пель изобретения - стабилизациярасхода жидкости при дозировании.Указанная цель достигается тем,что известное пневматическое устройство для управления дозированием жидкости снабжено регулятором и дифференциатором, а в узле управления допол- З 0нительно установлено выключающее реле, выход которого соединен с выходом узла управления, управляющая камера - с выходом схемы памяти узлауправления, нормально открытое сопло 35с каналом питания, а нормально закрытое сопла - с выходом регулятора,подключенного своим входом через диФференциатор к датчику уровня жидкости, 40 К 1, реализуют схему дидференциатора. Питание к элементам 13 и 16 подается через дроссели 17 и 18,Выход элемента 16, являющийся выходом...

Номер патента: 1097976

Опубликовано: 15.06.1984

Авторы: Васильев, Мануйлов

МПК: G05D 23/00

Метки: гидропередач, жидкости, открытых, рабочей, температуры

...для регулирования температуры рабочей жидкости открытых гидропередач, содержащее установленные на магистрали рабочей жидкости основное гидравлическое сопротивление, распределитель, первый выходной канал которого связан непосредственно, а второй - через охладитель и гидробак со входом насоса, содержит последовательно соединенные регулятор расхода рабочей, жидкости и дополнительное гидравлическое сопротивление, установленные параллельно магистрали рабочей жид 50 556065 ления рабочей жидкости, который по каналам 12 и 13 передается в торцовые полости 14 и 15 распределителя- золотника 1 и смещает его вправо. Приэтом рабочая жидкость из магистрали 10, минуя охладитель 20 и гидробак 19, поступает на вход насоса 18, образуя малый круг...

Номер патента: 1097977

Опубликовано: 15.06.1984

Автор: Цоуфал

МПК: G05D 23/12

Метки: вязкой, жидкости, регулятор, температуры

...с первым выходным отверстием 6, снабженным седлом 7, клапан 8 которого выполненна торце диФФеренциального поршня 3,Первая расточка 2 переходит на своемдругом конце во вторую расточку 9большего диаметра, образующую с корпусом 1 и крышкой 10, полость 11,вкоторой расположена часть диФФеренциального поршня 3 с большим диаметром, снабженная Фланцем 12, разделяющим полость 11 на первую 13 и вторую 14 камеры соединенные между собой через зазор 15, образованныймежду поверхностью Фланца 12 иповерхностью второй расточки9. Первая камера 13 соединена свторым выходным отверстием 16 дляпоцключения к пространству более низ.кого давления, например к резервуару 17. Отводящий трубопровод 18подключен,к входному отверстию 5,проходит через элемент...

Номер патента: 1097978

Опубликовано: 15.06.1984

Авторы: Дьяченко, Коваленко, Лабжинский, Маширенко, Низовой, Шварц

МПК: G05D 23/30

Метки: термостат

...теплоизолированную камеру с рубашкой, заполненной термостатирующей средой,и датчик температуры, подключенныйчерез блок регулирования к термобатарее, датчик температуры расположенв термостатирующей среде и закрепленнепосредственно на одной из стеноктеплоизолированной камеры,Теоретически температура кристаллизации определяется как температура,при которой свободные энергии твердой и жидкой фаз равны. Однако известно, что превращение некоторогоколичества жидкости в твердую фазуначинается при более низкой температуре, чем температура кристаллизации,т.е, жидкость находится в переохлаж;денном состоянии, Это объясняетсятем, что превращению в системе водалед предшествует процесс возникновения флуктуации новой фазы в старой,зарождение и рост...

Номер патента: 1097979

Опубликовано: 15.06.1984

Авторы: Брейтман, Гершберг, Качур, Сарест, Хасин

МПК: G05D 23/30

Метки: растворов, термостатирования

...в одном направлении, например по часовой стрелке, для вывода теплоносителя в змеевик 1 О служит штуцер 13, а при вращении ротора в противоположном направлении тепло- носитель выводится через штуцер 14 .в дополнительный замкнутый контур образованный емкостью с теплоносителем 1, всасывающей магистралью 4, насосом 5 с нагнетательным штуцером 14, нагнетательной магистралью 15 с золотниковым распределителем 7. Золотнитовый распределитель 7 плунжерного типа установлен с возможностью перекрытия одного из штуцеров 13 или 14 при каждом изменении направления вращения ротора насоса 5. При этом основная масса теплоносителя направляется по одному из двух нагнетательз 10979 ных штуцеров в одну иэ двух камер золотникового распределителя 7. Из" эа...

Номер патента: 1097980

Опубликовано: 15.06.1984

Авторы: Абдурахимов, Гулямов, Нуритдинов, Юсупбеков

МПК: G05D 27/00

Метки: предварительной, пропиткой, процессом, растворителем, экстрагируемого, экстракции

...рециркулирующей мисцеллы, расположенный на линии 24 рециркулирующей мисцеллы, датчик 25 расхода растворителя в процессе пред варительной пропитки экстрагируемого материала, вторичный прибор 26 расхода растворителя, исполнительный механизм 27, установленный на линии 28 байпаса рециркулирующей мисцеллы, 10 насос 29 высокого давления, датчик 30 температуры, подогреватель 31 рециркулирующей мисцеллы, регулятор 32, исполнительный механизм 33, расположенный на линии 34 подачи пара, экст ракционную колонну 35, регулятор 36 соотношения, вторичный прибор 37 расхода растворителя, исполнительный механизм 38, установленный на ликии 39 подачи растворителя, датчик 40 масличности шрота, технологическую линию 41 отвода проэкстрагированного...

Номер патента: 1097981

Опубликовано: 15.06.1984

Авторы: Воротило, Зверева, Ильченко, Колодяжный, Коновалов, Павлова, Попов, Складнев, Шамонов

МПК: G05D 27/00

Метки: дрожжевого, лизата, непрерывного, процессом

...23 расхода раствора фермента, а выход - с входом исполнительного механизма 24, установленного на трубопроводе подачираствора фермента. Множительное устройство 21 функционально связано свходом вторичного прибора 25 и с регулятором исполнительного механизма26, установленного на трубопроводеподачи дрожжевой суспензии в смеситель 1; второй вход его соединен свыходом датчика 27 расхода дрожжевой суспензии. Датчик 5 вязкости, стабипизированной дрожжевой суспенэии черезвторой прибор 6 со встроенным регулятором функционально связан с входомвторичного прибора 28 со встроеннымрегулятором, второй вход которогосоединен с выходом датчика 29 расхода раэбавителя, а выход прибора 28 соединен с входом исполнительного механизма 30, установленного на...

Номер патента: 835243

Опубликовано: 15.06.1984

Авторы: Волынец, Демиденко, Денисов, Денкс, Дудельзак

МПК: G05D 25/00

Метки: переменным, светопропусканием

...ионизирующую радиацию, но об Оладают низким светопропусканием (непревышающим 25-30 в режиме измерения диФфузного пропускания и 1 врежиме "хп 11 пе") Известно также УПС, содержащее чувствительный элемент и средство управления, с повышенным светопропусканием (3 . Чувствительный элемент этого устройства выполнен из порошкообразного содалита, пропитан ного с целью увеличения пропускания иммерсией из ФосАата алюминия, а в качестве средства управления испольэован источник электронов. Светопропускание этого устройства так же недостаточно высоко и не превышает 40 в режиме диФФузного измеренияи 3 в режиме("п 11 пе").Низкое светопропускание снижаетэФФективность применения устройстватакого типа для целей пространственно-временной модуляции...

Номер патента: 1100611

Опубликовано: 30.06.1984

Авторы: Зайцев, Измайлов, Потапенко, Эткин

МПК: G05D 1/00

Метки: объектом, подвижным

...замыкается через ферромагнитную направляющую 1, а через выводы и контакты герконов 17 и 18 замыкается небольшое количество силовыхлиний боковых потоков рассеяния магнита 12, недостаточное для замыканияконтактов герконов.При смещении подвижного объекта2, например, вправо (стрелкафиг. 2 и 3) или влево (стрелка Ь ) отферромагнитной направляющей 1 на определенное расстояние (порядка 3 -5 мм) ослабляется шунтирующее дейст-.вие направляющей 1 для герконов 17или 18 соответственно. Одновременно,возрастает правый или левый боковойпоток рассеяния магнита 12,пересекающий соответственно герконы 17 и18, что вызывает замыкание контактов19 или.20 герконов.Замыкания и размыкания контактов19 и 20 образуются в согласующем блоке 38 в управляющие сигналы,...

Номер патента: 1101791

Опубликовано: 07.07.1984

Авторы: Горбик, Гусев, Купер, Морозов, Соколов

МПК: G05D 7/00

Метки: дозированием, растворов

...второй задатчик подключен к одному из входов реле времени, к другому входу которого подключен выход элемента И, входами связанный с выходом элемента сравне- ния и выходом узла запуска, входом запуска регулятора давления и управляющим входом клапана, а питающий. вход узла запуска подключен к выходу реле времени. На чертеже приведена схема предлагаемого устройства.Устройство содержит реактор 1 срубашкой и мешалкой, на выходномтрубопроводе реактора установленанасадка 2 - сужающее устройство. Устройство для управления содержит также элемент 3 сравнения, регулятор 4давления, два задатчика 5 и 6 параметра, манометр 7, реле 8 времени,элемент И 9, узел запуска, состоящийиз пневмореле 10 и кнопки "Пуск" 11.Сжатый воздух в реактор 1 подаетсяот...

Номер патента: 1101792

Опубликовано: 07.07.1984

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G05D 9/02

Метки: камере, кипящего, поддержания, рабочей, уровня, хладагента

...1 для хладагента, рабочуюкамеру 2 и общую стенку 3, которая выполнена в виде двойной отвакуумированной оболочки, состоящей из цилиндрических обечаек 4 и 5. В камере 2 расположен охлаждаемый объект 6. В стенке 3 предусмотрены каналы 7 (один или несколько) для соединения емкости 1 с камерой 2, торообразную оболочку 8, теплообменник, выполненный в виде дисков 9 и 10, поочередно закрепленных на цилиндрической обечайке 4 и торообразной оболочке 8. Нижняя часть последней сообщена трубопроводом 11 с верхней частью А торообразной емкости 1, А верхняя часть торообразной оболочки 8 посредством выхлопного патрубка 12 сообщена с атмосферой или газгольдером (не показан). Коаксиально рабочей камере 2 и торообразной оболочке 8установлен торцовый...

Номер патента: 1101793

Опубликовано: 07.07.1984

Авторы: Рахальский, Соколов

МПК: G05D 16/06

Метки: давления, регулятор

...что повлечет неточности и усложнит конструкцию. Кроме того, влияние магнитного поля соленоида не позволит осуществить корректировку уровня в требуемом диапазоне.Цель изобретения - повьшение точности регулятора путем учета изменения атмосферного давления.50Поставленная цель достигается тем, что регулятор давления, содержащий расходный бак с трубопроводами подачи и отбора жидкости, в котором размещен поплавок, связанный с клапаном, установленным на трубопроводе подачи55 жидкости, содержит кольцевой сильфон, симметрично расположенный относительно оси трубопровода подачи жид 793 2кости, верхний торец которого жестко соединен с поплавком а нижний - с клапаном.Причем кольцевой сильфон выполнен в виде равномерно расположенных по...

Номер патента: 1101794

Опубликовано: 07.07.1984

Авторы: Максимов, Сумароков, Черепов

МПК: G05D 19/02

Метки: вибростендом

...сигнал, воз",никающий при сейсмических колебаниях с повышенной точностью поддержания заданной амплитуды и со сниженным коэффициентом гармоник.На фиг. 1 изображена функциональная схема устройства; на фиг. 2 сигнал на выходе устройства при мо"делировании испытаний на .сейсмоустойчивость на фиг. 3 - временные диаг"раммы устройства.Устройство содержит генераторыфиксированной 1 и переменной 2 час-тоты, смеситель 3, ФНЧ 4, генератор 5 развертки, формирователь б11013импульсов, счетчики 7 и 8, третий блок 9 памяти 81 пх, первый блок 10 памяти полусинуса, второй блок 11 памяти Созх , перемножающие цифроаналоговые преобразователи 12-14, РБ -триггер 15, таймер 16, делитель 17 частоты, элементы 18 и 19 совпадения, детектор 20, блок 21 сравнения,...

Номер патента: 1101795

Опубликовано: 07.07.1984

Авторы: Дейнега, Королев

МПК: G05D 23/30

Метки: термостат

...требует длительных регла ментньж работ и особенно затруднительна н прецизионньж термостатах. Цель изобретения - повышение временной стабильности термостата, 30Поставленная цель достигаетсятем, что в термостат дополнительновведены эталонный датчик температурыи усилитель, причем эталонный датчиктемпературы включен на входе усилигеля, выход которого соединен с входом управления регулируемого источника напряжения,Эталонный датчик имеет высокуюдолговременную стабильность, при 40этом его прочие параметры (температурный коэффициент сопротивления, постоянная времени и др.) не позволяютего эффективно использовать непосредственно в системах регулирования. 45На чертеже приведены термостат,общий вид, и его принципиальная схема,Устройство...

Номер патента: 1103203

Опубликовано: 15.07.1984

Авторы: Колодяжный, Николаев, Сеитов, Урусов

МПК: G05D 3/00

Метки: механизмом, реверсивным

...точности устройства.Цель достигается тем, что устройство 25 для автоматического управления реверсивным механизмом, содержащее блок управления, выходными реле, связанный через фотореле с фотоголовкой, двигатели диаграммной бумаги и кареткиснабжено тремя концевыми выключателями, два из которых расположены на концах пути реверсивного механизма, а третий - в середине диаграммной бумаги, причем все три концевых выключателя, соединены с входами блока управления, с другими входами которого сое.35 динены также двигатели диаграммной бумаги и каретки. На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит концевые выклю чатели 1 и 2, подключенные к блоку 3 управления, фотоголовку 4, соединенную с блоком 5...

Номер патента: 1103204

Опубликовано: 15.07.1984

Автор: Данилин

МПК: G05D 7/01

Метки: расхода, регулятор

...кинематически взаимодействует со стержнем 9. Каналы 14 в задней части переходят в шток 16, расположенный во втулке 17, укрепленной соосно корпусу посредством радиальных стоек 8 (аналогично втулке 7) в выходном патрубке 3. При этом обеспечена осевая и угловая свободы штока 16 во втулке 17.С целью повышения чувствительности датчика 10 скоростного напора на нем выполнены скошенные поверхности (лопасти) 18, обеспечивающие его вращение в потоке, при этом в контакте шток 6 - стержень 9 имеет место только усилие трения движения, которое в несколько раз меньше усилия трения покоя,Датчик 10 скоростного напора может выполняться сменным с целью расширения диапазона регулирования расхода одним прибором. Кроме того, в виде варианта трубка...

Номер патента: 1103205

Опубликовано: 15.07.1984

Авторы: Сиренко, Смирнов, Якубов

МПК: G05D 7/01

Метки: жидкости, поплавковый, расхода, регулятор

...патрубка, другой конецкоторого соединен с отводящим каналом исообщен с ним, причем конец гофрированного патрубка, соединенный с поплавком, 30снабжен мерным отверстием 2.Недостаток известного регулятора расхода жидкости - трудность автоматизациипереностройки регулятора.Цель изобретения - уиро 1 цецие перенастройки регулятора. 35Указанная цель достигается тем, что врегуляторе расхода жидкости, содержащемемкость с подводящим и отводя 1 цим каналами, размещенный в ней поплавок, соединенный с одним концом вертикально распо Оложенного гофрированного патрубка, другой конец которого соединен с отводяцимканалом и сообщен с ним, причем конец гофрированного патрубка, соединенный с поплавком, снабжен мерным отверстием, поплавок соединен...

Номер патента: 1103206

Опубликовано: 15.07.1984

Авторы: Кибальников, Трифонов

МПК: G05D 9/00

Метки: бьефах, воды, перепада, регулятор, уровней

...колодца, Оба поплавка жестко соединены с направляющими штоками, междукоторыми расположен клапан датчика постоянного перепада уровней.Перепад между бьефами задается разницей между ватерлиниями поплавков внутри колодца и вне его. Изменение расстояний по вертикали между ватерлиниями поплавков вызывает через систему клапановизменение положения затворов в сторонуподдержания постоянного перепада уровней в бьефах,Недостатками известного устройства являются сложность конструкции и, как следствие, недостаточная надежность. Множество поплавков, клапанов усложняет настройку его на объекте и эксплуатацию,Цель изобретения - упрощение конструкции и повышение надежности регулятора.Поставленная цель достигается тем, чтов регуляторе перепада уровней...

Номер патента: 1103207

Опубликовано: 15.07.1984

Автор: Григорьев

МПК: G05D 9/02

Метки: бьефе, воды, гидротехнического, нижнем, регулятор, сооружения, уровня

...конструкции и недостаточной надежностью вследствие возможности быстрого засорения водовыпускамусором, живыми организмами и неплотного прилегания затвора к седлу,Цель изобретения - упрощение и по- З 0вышение надежности регулятора.Поставленная цель достигается тем, чтов регуляторе уровня воды в нижнем бьефегидротехнического сооружения, содержащемводовыпускную трубу, установленную внижнем бьефе и соединенную герметизированным шарниром с выходным патрубкомверхнего бьефа, поплавок, связанный штангой с водовыпускной трубой. и затвор, установленный на первом выходном отверстииводовыпускной трубы и связанный с приводом принудительного открытия, на водовыпускной трубе выполнено второе выходное отверстие, на котором установлен патрубок,...

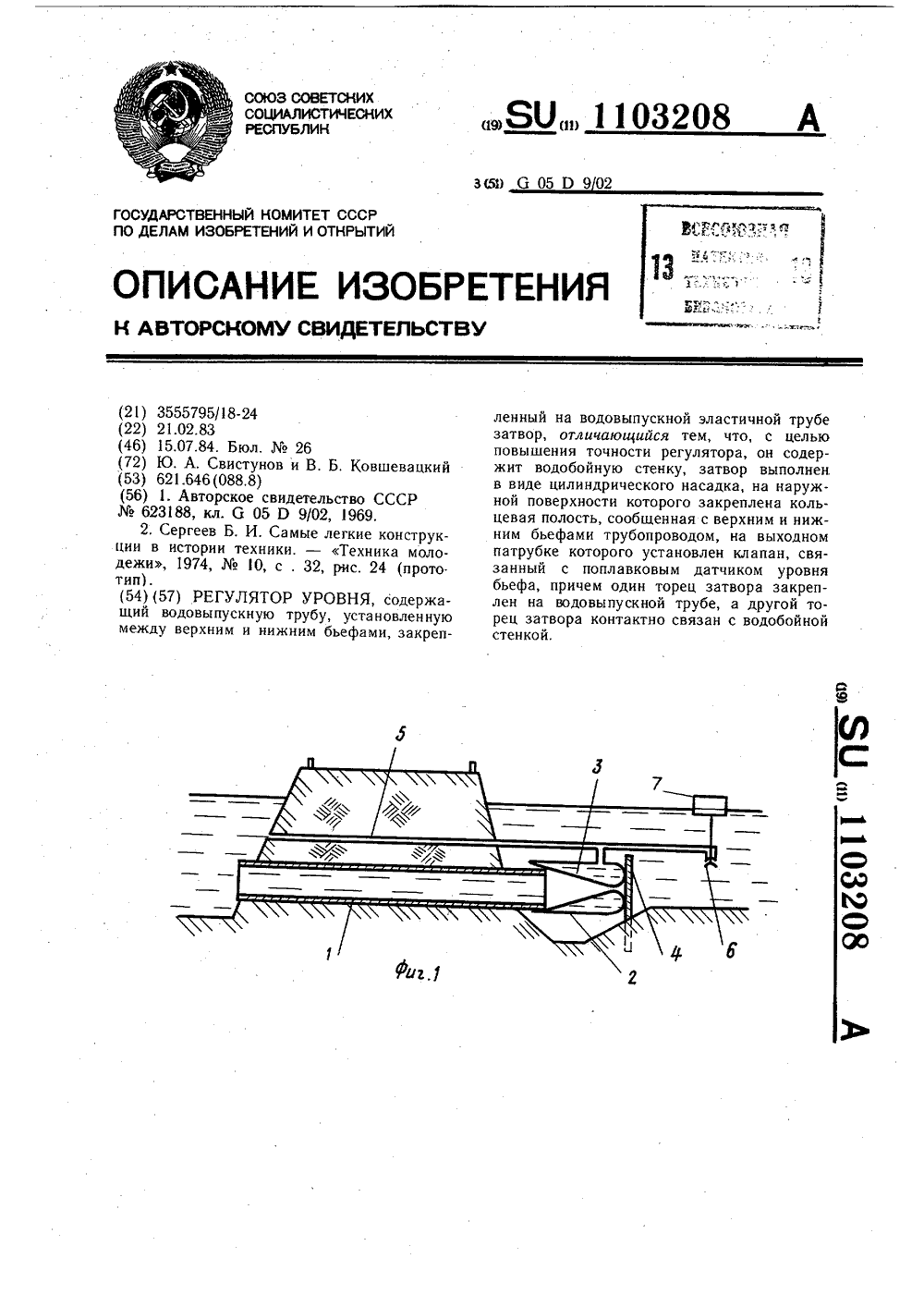

Номер патента: 1103208

Опубликовано: 15.07.1984

Авторы: Ковшевацкий, Свистунов

МПК: G05D 9/02

Метки: регулятор, уровня

...водовыпускную трубу, установленную между верхним и нижним бьефами, закрепленный на во О довыпускной трубе, эластичный затвор, содержится водобойная стенка, затвор выполнен в виде цилиндрического насадка, на наружной поверхности которого закреплена кольцевая полость, сообщенная с верхним и нижним бьефами трубопроводом, на 45 выходном патрубке которого установлен клапан, связанный с поплавковым датчиком уровня нижнего бьефа, причем один торец затвора закреплен на водовыпускной трубе, а другой торец затвора контактно связан с водовыпускной стенкой.На фиг.и 2 изображен предлагаемый регулятор. Регулятор уровня содержит водовыпускную трубу 1, установленную между верхним и нижним бьефом, установленный со стороны нижнего бьефа затвор в...

Номер патента: 1103209

Опубликовано: 15.07.1984

Авторы: Бордуков, Любанский, Петров, Фисун, Цыркин, Школьный

МПК: G05D 11/00

Метки: внутреннего, двигателя, компонентов, сгорания, смеси, состава, топливной

...поступления на вход диспергирующего устройства не только компонентов топлива, но и их смеси. Состав компонентов топливной смеси при работе дизеля на многокомпонентовых топливах 50 необходимо изменять в зависимости от режима работы двигателя. Вследствие отсутствия датчика фактической нагрузки известные системы не обеспечивают его эффективных показателей регулирования состава компонентов в зависимости от нагрузки.Цель изобретения - повышение эффективности. тт,Ъказянная цель достигается тем, чтосистема регулирования состава компонентовтопливной смеси для двигателя внутреннегосгорания, содержащая топливный насосвысокого давления, емкость маловязкоготоплива, емкость основного топлива, смеситель, исполнительный механизм,...

Номер патента: 1103210

Опубликовано: 15.07.1984

Автор: Расчетнов

МПК: G05D 16/10

Метки: варианты, газа, давления, его, регулятор

...через дроссель с атмосфе ой,установлен поршень, связанный с меньшейд 3 се полость, сообщенную с выходной поступенью первого ступенчатого поршня иобразующей с ним и корпусом регулятора рабочую полость, а второй чувствительный элемент выполнен в виде второго ступенчатого поршня, связан с узлом задания меньшей ступенью и образует с корпусом третью полость между ступенями, сообщенную с выходом второго регулирующего органа, который выполнен нормально-закрытым.Второй вариант регулятора давления газа предусматривает установку поршня, образующего с корпусом регулятора рабо чую полость, связь второго ступенчатого поршня с узлом задания большей ступенью и выполнение второго регулирующего органа нормально-открытым.На фиг. 1 изображен...

Номер патента: 1103211

Опубликовано: 15.07.1984

Авторы: Абасов, Азизов, Керимов

МПК: G05D 21/02

Метки: воды, процесса

...мерника над позрачной перегородкой 5 установлен источник 6 света. На выходном патрубке 3 непосредственно при выходе анализируемой жидкости расположен фотоприемник 7, включенный в одно из плеч неуравновешенного измерительного моста 8. В другое плечо моста включено калиброванное сопротивление 9, величина которого определяет заданную допустимую прозрачность жидкости. Магнитный 10 и фазочувствительный 11 усилители служат для преобразования и усиления напряжения разбаланса моста. Фазочувствительный усилитель управляет релейным элементом 12 и переключателем 13 полярности напряжения электродвигателя 4 постоянного тока. Релейный элемент 2 управляет исполнительным органом 4. Ось электродвигателя механически связана с ротором сельсин-датчика...

Номер патента: 1104473

Опубликовано: 23.07.1984

Авторы: Бланк, Зыков

МПК: G05D 3/00

Метки: заданное, органа, перестраиваемого, положение, установки

...5, замкнутый контакт концевого выключателя 4-4 диод 8-7, замкнутый контакт концевого выключателя 4-5, диод 8-9, через замкнутый контакт концевого выключателя 4-п, диодная часть оптрона 7-1, диод 11, резистор 12, минус источника. питания. Одновременно плюс источника питания Устройство содержит редуктор 1,через который перестраиваемый орган2 связан с валом электродвигателя3, л концевых выключателей 4 ( 4-1,4-24-п), связанных механически с перестраиваемым органом 2, переключатель 5 на и положений, подвижный контакт которого подключен кплюсовой шине источника питания,неподвижные - к соответствующим 10 входам концевых выключателей 4(4-1,4-24-п), а выходы первогои п -го концевых выключателей 4 - квходам коммутирующих элементов-оптронов 6 и 7...

Номер патента: 1104474

Опубликовано: 23.07.1984

Автор: Зуйков

МПК: G05D 7/00

Метки: расхода

...дросселю;З 5измеритель перепада давления установлен на исполнительном дросселе,выход датчика угла поворота которого соединен с другим входом вычислительного блока.На чертеже изображено устройстводля регулирования расхода протекающихсред.Устройство содержит исполнительный дроссель 1 переменного сеченияс измерителем 2 угла его поворотаизмеритель 3 перепада давления (дифманометр), вычислительный блок 4,показывающий прибор 5, регулятор 6,трубопровод ,Устройство работает следующим образом.Протекающая по трубопроводу 7 среда (жидкая или газообразная), набегая на дроссель 1 переменного сечения., теряет часть своей энергии,в результате чего создается перепаддавления на дросселе 1. Этот перепад 74 1давления измеряется с помощью...

Номер патента: 1104475

Опубликовано: 23.07.1984

Авторы: Драчнев, Кыйв

МПК: G05D 7/01

Метки: воды, зданий, отопления, расхода, системе

...установленным вовторой камере над седлом, выполненным в перегородке, каждая из камерснабжена входным патрубком, каядыйиз которых соединен через соответствующий трубопровод с установленным на нем вентилем настройки спрямым. трубопроводом системы отопления от тепловой сети, причем первая камера снабжена выходным патрубком, соединенным с прямым трубопроводом системы отопления для подключения к потребителю. 5 10 15 20 25 30 35 40 45 50 55 2На фиг. 1 изображена принципиальная схема устройства; на фиг,2 -. конструкция камеры смешения; на фиг, 3 - график регулирования,Устройство для регулирования расхода воды в системе отопления зданий содержит подключенные к прямому трубопроводу 1 системы отопления трубопроводы 2 и 3 с установленными на них...

Номер патента: 1104476

Опубликовано: 23.07.1984

Автор: Мазаев

МПК: G05D 13/10

Метки: вала, регулятор, скорости, центробежный

...и 4 платформы, а в полости 13 между стаканами 10 и 11, соединенной с источником жидкости (не показано), установлены соединительные перегородки 14 под углом к оси вращения вала 7, подшипник 15,Центробежный регулятор работает следующим образом. Рабочая жидкость вливается в задатчик 1 на уровне 01, Величина Д Н определяет дебит задатчика, т.е. устойчивую работу регулятора при изменении уровня подаваемой жидкости от 02 до О. В начальный момент рабочая жидкость имеет только осевую скорость и полностью заполняет полость 13 между стаканами 10 и 11. Зазор 12 между задатчиком 1 и платформой 2 выполнен минимальным для исключения утечки рабочей жидкости. Ток рабочей жидкости, действуя на радиальные перегородки 6, образует водоворот. Период...
