Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

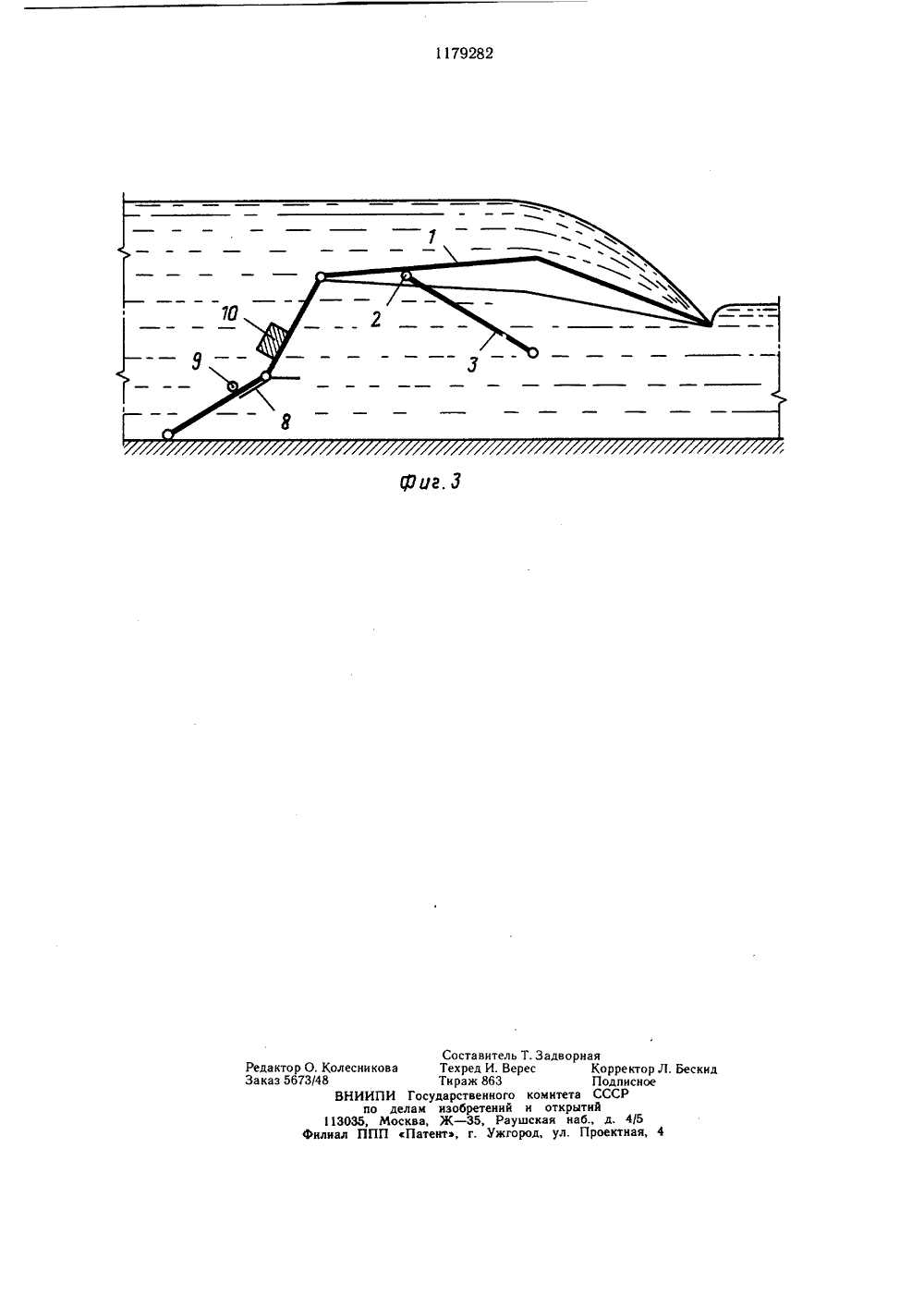

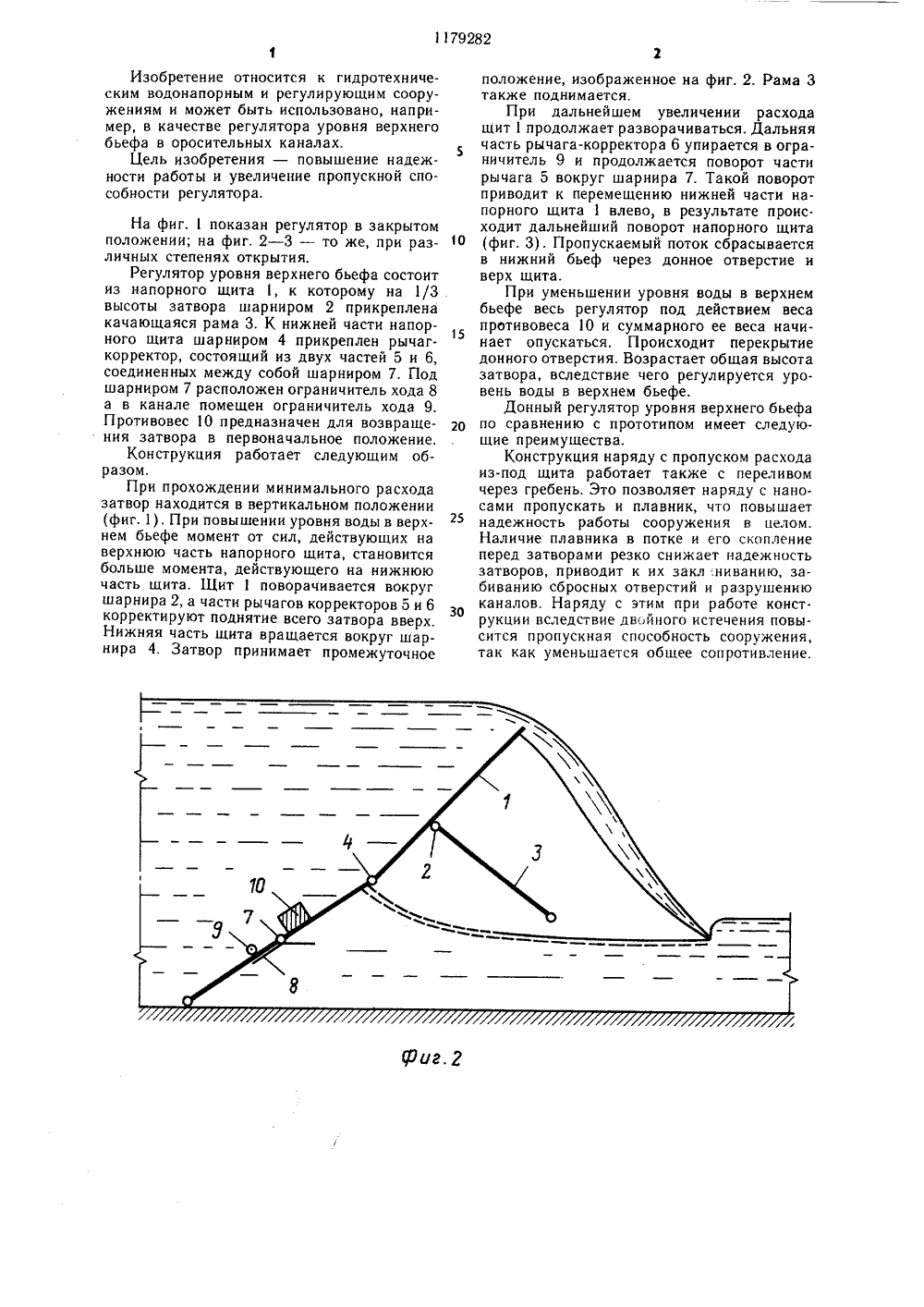

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 9) 111) 179282 А 05090 ИСАНИЕ ИЗОБРЕТЕНИЯ ЛЬСТ 8 У(46) 15.09.85. Бюл.34 (72) В. Н, Щедрин и В. Ф тюков ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИ(54) (57) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий напорный щит,шарнирно закрепленный на качающейся раме, установленнои на горизонтальнои оси вращения, рычаги-корректоры, шарнирно соединенные с концом напорного щита, отличающийся тем, что, с целью повышения надежности и увеличения пропускной способности регулятора, рычаги-корректоры выполнены из шарнирно соединенных частей, одни из которых установлены на горизонтальной оси вращения, неподвижно размещенной на дне сооружения, причем качающаяся рама размещена со стороны нижнего бьефа, а части рычагов-корректоров снабжены ограничителями хода, один из которых размещен под шарнирным соединением частей рычагов- корректоров и соединен с ним, а другой размещен неподвижно в канале над рычагами-корректорами,Изобретение относится к гидротехническим водонапорным и регулирующим сооружениям и может быть использовано, например, в качестве регулятора уровня верхнего бьефа в оросительных каналах,Цель изобретения - повышение надежности работы и увеличение пропускной способности регулятора,На фиг. 1 показан регулятор в закрытомположении; на фиг. 2 - 3 - то же, при различных степенях открытия.Регулятор уровня верхнего бьефа состоитиз напорного щита 1, к которому на 1/3высоты затвора шарниром 2 прикрепленакачающаяся рама 3. К нижней части напорного щита шарниром 4 прикреплен рычагкорректор, состоящий из двух частей 5 и 6,соединенных между собой шарниром 7. Подшарниром 7 расположен ограничитель хода 8а в канале помещен ограничитель хода 9.Противовес 1 О предназначен для возвращения затвора в первоначальное положение.Конструкция работает следуюшим образом,При прохождении минимального расходазатвор находится в вертикальном положении(фиг. 1). При повышении уровня воды в верхнем бьефе момент от сил, действующих наверхнюю часть напорного щита, становитсябольше момента, действующего на нижнюючасть щита. Щит 1 поворачивается вокругшарнира 2, а части рычагов корректоров 5 и 6корректируют поднятие всего затвора вверх.Нижняя часть щита вращается вокруг шарнира 4, Затвор принимает промежуточное положение, изображенное на фиг, 2. Рама 3 также поднимается.При дальнейшем увеличении расходашит 1 продолжает разворачиваться. Дальняя часть рычага-корректора 6 упирается в ограничитель 9 и продолжается поворот части рычага 5 вокруг шарнира 7. Такой поворот приводит к перемещению нижней части напорного щита 1 влево, в результате происходит дальнейший поворот напорного щита О (фиг. 3). Пропускаемый поток сбрасываетсяв нижний бьеф через донное отверстие и верх щита.При уменьшении уровня воды в верхнембьефе весь регулятор под действием веса 15противовеса 10 и суммарного ее веса начинает опускаться, Происходит перекрытие донного отверстия. Возрастает обшая высота затвора, вследствие чего регулируется уровень воды в верхнем бьефе.Донный регулятор уровня верхнего бьефа 2 О по сравнению с прототипом имеет следуюшие преимушества.Конструкция наряду с пропуском расходаиз-под щита работает также с переливом через гребень. Это позволяет наряду с наносами пропускать и плавник, что повышает надежность работы сооружения в целом, Наличие плавника в потке и его скопление перед затворами резко снижает надежность затворов, приводит к их закл:ниванию, забиванию сбросных отверстий и разрушению каналов. Наряду с этим при работе конструкции вследствие двойного истечения повысится пропускная способность сооружения, так как уменьшается общее сопротивление.Составитель Т. Задворная Редактор О. Колесникова Техред И. Верес Корректор Л. Бескид Заказ 5673/48 Тираж 863 Подлисное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП сПатеитэ, г. Ужгород, ул. Проектная, 4
