G05D — Системы управления или регулирования неэлектрических величин

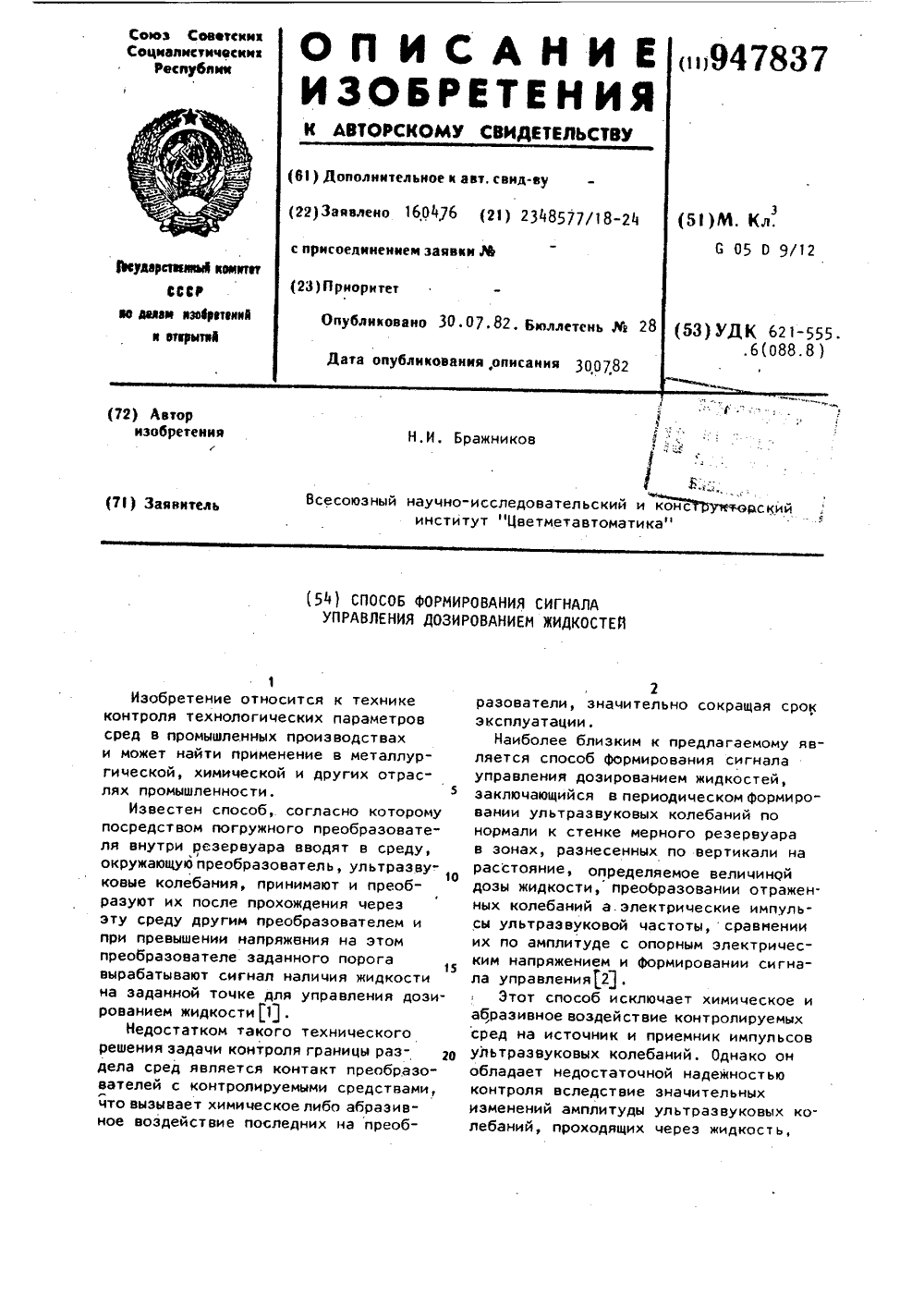

Номер патента: 947837

Опубликовано: 30.07.1982

Автор: Бражников

МПК: G05D 9/12

Метки: дозированием, жидкостей, сигнала, формирования

...(нижней) и 9; (верхней ) границ объемной дозы жидкости, которые соединены с блоком 10 управления клапанами 2 и 3При закрытом клапане 3 жидкостьпоступает через трубопровод 4 в резервуар 1 до тех пор, пока она не поднимется до точки установки датчика9, Последний вырабатывает сигналпоявления жидкости, который воздействует на блок 10, запирающий клапан402 и открывающий клапан 3Подача полученной дозы в реактор7 из мерного резервуара 1 ведетсядо тех пор, пока уровень жидкостидойдет до точки установки датчика 8,который при этом выдает сигнал ис 45чеэновения жидкости. Этот сигналпоступает в блок 10, который перекрывает клапаном 3 выходной .трубопроводб и открывает входной трубопровод4 клапаном 2. После этого процессдозирования циклически...

Номер патента: 947838

Опубликовано: 30.07.1982

Автор: Рощин

МПК: G05D 9/12

Метки: давлением, дозирования, жидкости, импульсного

...усТанавливается в верхнем положении ждущий, а в ниж- внем релаксационный режим работы. В исходном состоянии на входах блока сигналы отсутствуют и на выходах формирователей 13 - 15 импульсов устанавливаются сигналы логического"О". В ждущем режиме, при получениивнешнего запускающего импульса О з, формирователь 13 подает импульс на 8 4вход,5 триггера 16, который опрокидывается и выдает напряжение О на пер вый выход блока 12: начинается заправка дозирующей камеры 1. При появ-,лении сигнала на первом входе Х,1 блока 12, формирователь 14 выдает импульс на вход й триггера 16 и вход5 триггера 17. В результате триггер16 сбрасывается и снимает напряже"ние О на первом выходе блока, атриггер 17 опрокидывается и выдаетнапряжение,О на второй выход...

Номер патента: 947839

Опубликовано: 30.07.1982

Авторы: Бухтияров, Колесников, Лызлов, Потанин

МПК: G05D 13/00

Метки: скорости

...исключающей возможность перерегулиро вания и возникновения автоколебатель ного режима. Входной сигнал, частота которого пропорциональна скорости объекта регулирования, поступает на вход формирователя 1 длительности импульсов, где формируются импульсы, длительность которых равна периоду данного сигнала. Импульсами с формиро вателя 1 длительности импульсов открывается элемент И 2,1 и сигнал с генератора 3 постоянной частоты проходит через элемент И 2 на вход дво" ичного счетчика 4. Таким образом, в двоичном счетчике 4 периодически насчитывается количество импульсов, пропорциональное длительности периода входного сигнала. Длительностьпериода входного сигнала несет информацию о скорости объекта регулирования. Мгновенное значение скорости,...

Номер патента: 947840

Опубликовано: 30.07.1982

Автор: Расчетнов

МПК: G05D 16/10

Метки: давления, регулятор

...давления газиз входной полости 30 поступает в выходную полость 8 и по каналу 15 вовторую управляющую полость 7. В установившемся режиме регулирования с рвс.ходом или без расхода среды ступенча" ЭОтый поршень 4 уравновешен с однойстороны выходным давлением на большую ступень и с другой стороны пружиной 11 и некоторым давлением в первой управляющей полости 5 на кольцевую площадь, равную разнице площадей з большей и меньшей ступеней поршня.Давление в полости 5 зависит от степени нагружения пружины 11 и меняется автоматически по мере измененияусилий на подвижной системе регулятора, например вследствие измененияхода затвора 2 при колебаниях расхода рабочей среды и входного давления.Увеличение давления в полости 5 происходит при уменьшении...

Номер патента: 947841

Опубликовано: 30.07.1982

Авторы: Вагин, Овчеренко

МПК: G05D 23/12

Метки: регулятор, температуры

...сильфона5 и подвижных упоров 6 и 9 одинаковои, следовательно, давление в термосистеме не растет, так как при снижении температуры термочувствительная жидкость, находящаяся в термосистеме, сжимается, вследствие чегоподвижное дно сильфона 5 вместе спором 6 перемещается вниз, усилие пру.ины 8 уменьшается, давление в полости 14 падает, в результате чегооткрыввется обратный клапан 12, и вполость 14 подается под давлениемрегулируемая среда. Под воздействием этого давления второй подвижныйупор 9 перемещается в исходное положение.Таким образом, облегчаются условияэксплуатации регулятора температурыс данным устройством защиты.35 Формула изобретения 4 О 45 50 3 947Поставленная цель в регуляторе температуры, содержащем жидкостную манометрическую...

Номер патента: 947842

Опубликовано: 30.07.1982

Автор: Пястун

МПК: G05D 23/19

Метки: температуры

...регулирования. С выхода блока 3 памятизаписанный разностный код поступаетна управляющий вход генератора 4 так.товых импульсов, Период следованиятактовых импульсов фиг.2 а) на выходе генератора 4 зависит от значениякода на управляющем входе и при максимальном значении этого кода опре 2 О деляется условием где " е 1 п - минимальный период следования тактовых импульсов;Т - период питающего нагреватель напряжения;И - разрядность цифро-аналогового преобразователя(максимальное число ступеней на выходе цифроаналогового преобразователя 1Формирователь 8 синхроимпульсов вырабатывает последовательность синхроимйульсов фиг,2 б) с периодом следования 1/2, Формируемый в момент перехода через ноль напряжения, питающего нагреватель 10. При питании...

Номер патента: 947843

Опубликовано: 30.07.1982

Авторы: Богачев, Богачева, Еременко, Кудрявцев

МПК: G05D 23/19

Метки: многоточечный, регулятор

...блок задержки, вход которого соединен 15управляющим выходом блока опроса,а выход - с вторыми входами, управляющих реле.На фиг, 1 изображена функциональная схема многоточечного регулятора; на фиг. 2 - временная диаграмма работы регулятора.Многоточечный регулятор содержитусилитель 1, управляющие реле 2 и 3с исполнительными реле 4 и 5, датчики 5 (температуры) 6 и 7, задатчики 8 и 9,исполнительные механизмы 10 и 11, блок 12 опроса с коммутирующими реле 13 и 14, блок 15 тиристорных ключей, состоящий из тиристорных ключей16 и 17 и блок 18 задержки.Реле 13 снабжено контактами 19-22, реле 14 - контактами 23 - 26. Обмотка , реле 4 управляет контактами 27, обмотка реле 5 управляет контактами 28.Работа регулятора происходит сле 35 дующим...

Номер патента: 947844

Опубликовано: 30.07.1982

Авторы: Волков, Кузьмина, Малеванный, Мороз

МПК: G05D 23/19

Метки: влажности, температуры

...управления температурой 10 и влажностью 11 динамические звенья 12 и 13, фазовые детекторы 14 - 17, источник 18 питания калорифера 19, схему 20 управления холодильной машины 21, исполни" тельный механизм 22 увлажнителя 23, исполнительный двигатель 24 вентиля 25, релейно-логический блок 26, датцик 27 температуры наружного воздуха, дополнительный элемент 28 сравнения, усилитель 29. 4Релейно-логический блок фи г. 2состоит из трех пороговых элементов 30 - 32, инвертора 33, двух элементов ИЛИ 34 и 35 и элемента И 36.Устройство работает следующим образом.При значенияхтемпературы ниже заданной блок 1 О управления температурой выдает сигнал положительной полярности, который проходит через фазовый детектор 14 и обеспечивает включение истоцника...

Номер патента: 949640

Опубликовано: 07.08.1982

Авторы: Дюняшев, Левтеров, Ломака, Тырса

МПК: G05D 1/00

Метки: колесного, средства, тормозами, транспортного

...частоты 2, элементы И 3-5,триггер 6, счетчики 7 и 8 импульсов, блок949640 формула изобретения Составит Техред К ь Л. ЦалИыцьо гова Корректор С. Шекм Редактор А. Фролов Заказ 5753 38 Тираж 914 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаушПодписикомитета СССРоткрытийкая наб., д. 4/5 е илиад ППП "Патент", г. Ужгород, ул, Проектная 9 сравнения и генератор 10 опорной частоты.В момент торможения входные импульсы, поступающие из формирователя импульсов, связанного с колесом автомобиля (самолета), проходят через 5 умножитель 2 частоты на вход логического элемента И 4. Одновременно на второй вход логического элемента И 4 поступают импульсы опорной частоты с генератора 10, частота которого близка частоте импульсов,...

Номер патента: 949641

Опубликовано: 07.08.1982

Авторы: Кураков, Матиевский, Пригаров

МПК: G05D 3/00

Метки: дистанционного, механизмом, реверсивным

...подаче на схему устройства питающего напряжения через ограничивающий 36, регулировочный 37 резисторы и диод 38 начинает заряжаться конденсатор 39, По достижении на нем определенного уровня напряжения срабаты- .5 вает реле 40 и своими замыкающимися контактами 401 обеспечивает разряд конденсатора, а 40,2, подает напряжение на катушку шагового искателя 17, тем самым осуществляется передвиже ние на шаг контактов искателя. По мере разряда конденсатора напряжение на катушке реле 40 снижается и оно отпадает, далее процесс заряда конденсатора повторяется. Величины зле ментов 36, 37,39 и 40 выбраны таким образом, чтобы обеспечить надежную работу всех аппаратов схемы как во время импульсов, так и во время пауз между ними; Предположим, что...

Номер патента: 949642

Опубликовано: 07.08.1982

Авторы: Верещагин, Кудров, Мирошниченко, Чернышов

МПК: G05D 5/02

Метки: диаметра, пленки, рукавной

...и отсосом его из рукава 1и магистраль 13, по которой осуществляется подача воздуха в рукав 1и столб расплава 2.Датчики 3 и 4 устанавливаютсясимметрично относительно оси рукава,На блок разности сигнал с выходасумматора 5 подан со знаком минус.Блок 8 умножения и вентиль 9,включенный н попожительном направлении, в более общем случае можно 40заменить знаковой схемой совпадения,осуществляющей преобразование где В - выходной сигнал схемы совпадения;р и- входные сигналы.схемы совпадения.С выхода вентиля или знаковой 50 схемы совпадения сигнал подается на ключ 10, выход которого может быть положительным или нулем.Х= У при 7)0;Х=О при 20, 55 где Х - выходной сигнал, У - входной сигнал, Е - управляющий сигнал.Система работает следующим...

Номер патента: 949643

Опубликовано: 07.08.1982

Авторы: Волынцев, Романовский, Цыганов

МПК: G05D 11/04

Метки: выпуском, дозированным, руды

...многоконтакт,15ного реле или ферритовых элементов сППГ.Устройство работает следующим образом.После отбойки секции блока, передначалом выпуска руды, питатель разблокирован. На счетчике 1 установлены нулевые показания (уровень выходного сигнала равен нулю), Задатчик 5 срабатывания (блокирование)порогового элемента 4 установлен таким образом, что пороговый элементсработает при наличии на его входесигнала, пропорционального максимально допустимой разнице в количествахруды, выпущенной данным питателеми каждым из соседних. Задатчик б возврата (деблокирование) пороговогоэлемента 4 установлен таким образом, что пороговый элемент послесрабатывания возвратится в исходное 35состояние при уменьшении сигнала наего входе до уровня,...

Номер патента: 949644

Опубликовано: 07.08.1982

Авторы: Ворогушин, Науменко, Попов

МПК: G05D 16/20

Метки: автомобильных, давления, железнодорожных, жидкости, заправке, цистерн

...клапанов-отсекателей, В процессе их работы регулятор 6 гидравлической характеристики насосного агрегата, воспринимая через коммутатор 9 сигналов, импульс давления от датчика 7 давления и воздействуя на двигатель 3 внутреннего сгорания, начинает плавно снижать частоту вращения вала насоса, а регулятор 10 гидравлической характеристики линии 15 подачи жидкости в это время отводит. часть перекафаваемой жидкости по линии 16 сброса иэ линии 15 подачи в резервуар 1, Как только частота вращения вала насоса станет равна значению, при котором давление на выходе насосного агрегата 2 станет равно заданному значению при новой.подаче, регулятор 10 гидравлической характеристики линии 15 подачи жидкости автоматически отключится и отвод жидкости в...

Номер патента: 949645

Опубликовано: 07.08.1982

Авторы: Грузов, Любченко, Язвин

МПК: G05D 19/02

Метки: вибраций, воспроизведения

...и 12 схемы,совпадают с элементами, фиг.1 и 2.Источник 1 является генератором широкополосного случайного сигнала. Квыходу вибропреобразователя 5 подключена гребенка 14 анализирующихфильтров 1 В, разделяющих широкополосный сигнал на ряд частотных полос.К выходу источника 1 случайного сигнала подключена гребенка 16 формирующих фильтров 17, аналогичных гребенке анализирующих Фильтров 15,Способ осуществляется следующимобразом.Два сигнала, несущие информацик.об уровне задаваемой и воспроизведенной вибрации, сравниваются между собой. Наличие разностного сигнала свидетельствует об изменениикоэффициента передачи звена "возбудитель колебаний с изделием", т.е,об отклонении воспроизводимой вибрации от задаваемой. Разностныйсигнал воздействует на...

Номер патента: 949646

Опубликовано: 07.08.1982

Авторы: Бутковский, Емельянов, Коломейцева, Кубышкин, Митрофанов, Чубаров

МПК: G05D 23/19

Метки: лучевого, нагрева

...с выходами блока 10, по которым формируется сигнал коррекции скорости по ортогональным осям, и предназначены для коммутирования сигналов, соответствующих составляющим коррекции скорости по осям на первые входы первого 15 и второго 16 сумматоров, а два других коммутатора предназначены для коммутирования сигналов, соответствующих ортогональным составляющим заранее заданной скорости, на вторые входы сумматоров и соединены своими входами с первым и вторым выходами задатчика 17 составляющих скорости движения, а выходами - со вторыми входами первого и второго сумматоров 1 первый 18 и второй 19 интеграторы, которые предназначены для интегрирования результирующих сигналов с сумматоров, для чего их входы подключены к выхо-, дам соответственно...

Номер патента: 950205

Опубликовано: 07.08.1982

Авторы: Андре, Филип

МПК: G05D 16/00

Метки: давления, жидкости, трубопроводе

...ны междуНевыс устройствыборомми усили ретения является повысти работы устройства. достигается тем, что в устройстве корпус однодра укреплен неподвижо поршня установлен й и соединен шарнирно орые укреплены шарнирно . штоком поршня другого где 8 - площадь порш ра 2; 5 - площадь поршидроцилиндгиди 6; изображено описывае тягу.Целью изобшение надежноЭта цельпредложенномго гидроцилинно, а шток егв направляющес тягами, котс корпусом игидроцилиндраНа чертежеустройство. К Рюран э Любрифьян в950205 в 4 Составитель Н. МирнТехред Л.Пекарь Коррек едактор Л. Утехина рицен писное 51 Тираж 914 ВНИИПИ Государственного коми по делам изобретений и отк 113035, Москва, ж, РаушскаяЗаказ 5792 ета ССытийнаб.,Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 у...

Номер патента: 950682

Опубликовано: 15.08.1982

Авторы: Антонов, Веселовский, Кавацюк, Мацкивский, Мельничук, Осадчук

МПК: C02F 1/30, G05D 27/00

Метки: жидкостей, токсичности

...вид сверху;20на фиг. 4 - сечение -А на Фиг, 2Устройство включает блок 1 культиватора, блок 2 детектирования, электронно логический блок 3, блок 4 питания, при этом в блоке 1 культиватора расположен культиватор 5 одноклеточных .водорослей, имеющий патрубок бввода питательной среды и канал 7 вывода культуры водорослей, В блоке 2детектирования камера 8 засветки,имеющая световое окно, соединена светонепроницаемой трубкой 9 с измерительной камерой 10, имеющей световоеокно и выпускной канал 11, на котором установлен насос 12 прокачки.При этом камера 8 засветки снабжена З 5источником 13 возбуждающего света,а измерительная камера 10 снабженаизмерителем 14 замедленной Флуоресценции - фотоэлектронным умножителем,между которыми. установлен...

Номер патента: 951246

Опубликовано: 15.08.1982

Авторы: Агеев, Дьяконов, Матвеев, Синчук, Сорокина

МПК: G05D 7/00

Метки: газа, расхода

...в источние легирования. В зави.5 952 симости от числа переходов используется раз. личное количество ступеней расхода газа-носи. теля. Набор любого вида программ осуществля. ется последовательностью включения логических элементов ИЛИ,8, 11, 20, 21, 22 и 23. При отсутствии сигнала с программатора 5 пневмовыходы элементов ИЛИ 8, 11, 20 и 21 и 23 закрыты.Для настройки первой ступени расхода газа- . носителя ручным включением открываются 10 элементы ИЛИ 11 и 20. С помощью пневмозадатчика 17 устанавливается на исполнительном механизме 10 давление. соответствующее данной ступени расхода газа - носителя, которое контролируется с помощью измерителя расхода 4 или проверяется по расходной характеристике регулирующего органа 3. Одновременно сигнал...

Номер патента: 951247

Опубликовано: 15.08.1982

Авторы: Дохов, Ширяев

МПК: G05D 7/06

Метки: расхода, регулятор

...жестко скрепле.ны боковыми гранями, консольно закрепленына торце цилиндрической камеры, соединенномс выходным патрубком, и имеют канал, ббразованный пазами, выполненными на жестко 5скрепленных боковых гранях, соединенный сцилиндрической камерой и выходным патруб.ком.На чертеже показана схема регулятора.Он имеет входной 1 и выходной 2 патрубкибкоторые закреплены на торцах металлической .камеры 3, К торцу камеры, соединенному свыходным патрубком, внутри камеры консольно крепятся кристаллы сегнетоэлектрика 4,скрепленные между собой по оси вентиля сво.,15ими боковыми гранями, на которых выполненыпазы, образующие канал 5 для пропуска потока,На передних торцовых поверхностях кристаллов закреплены металлические обкладки 6.Обкладки и камера...

Номер патента: 951248

Опубликовано: 15.08.1982

Автор: Приходько

МПК: G05D 9/02

Метки: поплавок, регулятора, уровня

...быть присоединена своим торцом кольцеваякамера, а полость, образованнаявнутренней поверхностью кольцевойкамеры и наружной поверхностью поплавка, опущенной в жИдкость, соединена трубкой с атмоСферой. Натрубке установлен обратный клапан.На фиг.1 представлено данное устройство, общий вид; на фиг.2 - устройство с присоединенной к нему коль цевой камерой, общий вид.Устройство состоит из герметичнойкамеры 1, имеющей в верхней частибольшого диаметра камеру большейплощади горизонтального сечения 2, 45нижнее основание которой 3 выполнено из материала, обеспечивающегосмачиваемость жидкостью, плоскими лежит на поверхности жидкости.Камера меньшей площади горизонтального сечения 4, расположеннаяв нижней части камеры поплавка, испытывает подъемное...

Номер патента: 951249

Опубликовано: 15.08.1982

Автор: Кекерчень

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, уровня

...принципиальная схема двухпозиционного регулятора.Двухпозиционный регулятор 40 уровня электропроводящей жидкости содержит понижающий трансформатор 1 подключенный через диод 2 к фазочувствительному усилителю, выполненному в виде тиристора 3, в катодную цепь которого включена обмотка исполнительного реле 4 с контактом 5, зашунтированная диодом б и подключенная к источнику опорного напряжения.50Управляющий электрод тиристора 3 подключен через разделительный конденсатор 7 к электродам верхнего 8 и нижнего 9 уровня жидкости, а емкость 10 контролируемого уровня жидкости через переменный резистор 11 соединена со вторичной обмоткой трансформатора 1Двухпозиционный регулятор уровня электропроводящей жидкости работает следующим...

Номер патента: 951250

Опубликовано: 15.08.1982

Авторы: Балашов, Михеев, Щелоков, Юдашкин

МПК: G05D 11/02

Метки: газовых, двух, потоков, расходов, соотношения

...Это говорит о том, что, настроив систему подстроечным органом 10 на заданный диапазон изменения коэффициента избытка воздуха при холодном режиме, можно ожидать незначительного отклонения фактического режима при подогреве.Уменьшение отклонения К от величины К, соответствующей настройке при работе на холодном воздухе достигается введением подстроечного органа 10.В регулируемом сопротивлении 10 управляющая среда разлеляется на два потока. Одна част ,правляющей сными линиями 4 и 5, по которым передается импульс, воспринимаемый приемными каналами б и 7. Управляющийимпульс формируется импульсным соплом8, установленным соосно каналу б втрубопроводе 2, Для подачи управляющей среды служит импульсная труба 9,на которой имеется...

Номер патента: 951251

Опубликовано: 15.08.1982

Авторы: Коваленко, Шевченко, Шихайлов

МПК: G05D 13/08

Метки: вращения, регулятор, скорости

...а корпус гидроцилинд 45 ра связан через рычаг обратной связис корпусом золотника.Источыики информации,принятые во внимание при экспертизе1. Кожевников С.Н. Теория механизмов и машин, М "Машиностроение,"1969, с.533-534,2Авторское свидетельство СССРР 646317, кл. Ь 05 Э 13/08, 1976(прототип ). Поставленная цель достигается тем, что в регуляторе регулирующий орган состоит из золотника, шток которого жестко связан с гайкой, и гидроцилиндра, шток которого закреплен неподвижно, а корпус гидроцилиндра связан через рычаг обратной связи с корпусом золотника.На чертеже представлен общий вид регулятора скорости вращения.Регулятор содержит датчик скорости 1 (винтовую пару ), состоящий из винта 2, жестко закрепленного на валу задающего...

Номер патента: 951252

Опубликовано: 15.08.1982

Авторы: Гордиенко, Жилин, Просветов, Селезнев, Шумаков

МПК: G05D 16/06

Метки: запорно-регулирующее

...1и выходной 2 патрубки, между которыми расположен регулирующий орган 3,связанный с исполнительным механизмом мембраной 4, первая 5 полостькоторого соединена с выходным патрубком 2, а вторая 6 - с входнымпатрубком 1 через клапан 7 эадатчика, связанный с чувствительнымэлементом 8 с задающей пружиной 9,образующим с корпусом 10 управляющую полость 11 задатчика, соединенную с выходом 12 электромагнитногоклапана, включающего якорь 13 и электромагнит 14. Первый вход электромагнитного клапана соединяется с 40входным патрубком 1 через обратныйклапан 15 при выключенном электромагните. Когда последний включен,якорь 13 перекрывает первый входи тогда полость 11 связывается через второй вход электромагнитногоклапана с выходным патрубком 2.При...

Номер патента: 951253

Опубликовано: 15.08.1982

Авторы: Зеленина, Сидяков, Чувиков

МПК: G05D 23/19

Метки: температуры

...источника питания 1 через ключевой элемент 2 подается на термочувствительный мост 3. Так как напряжение источника 1 значительно больше напряжения источника 10, то источник 10 выполнен с защитой от перенапряжений на выходе и не шунтирует источник питания 1, когда ключевой элемент 2 открыт. От источника 1 термочувствительный мост 3 интенсивно нагревается, Одновременно, независимо от величины разбаланса моста, напряжения на инвертирующем и неинвертирующем входах усилителя 4 значительно увеличиваются, йри этом ограничитель уровня 11 ограничивает величину напряжения на неинвертирующем входе, поэтому на выходе усилителя 4 возникает отрицательный потенциал, значительно меньше уровня срабатывания ждущего мультивибратора 5, что исключает...

Номер патента: 951254

Опубликовано: 15.08.1982

Авторы: Ерохин, Киреев, Кремнев, Нечаева, Рыжков

МПК: G05D 23/19

Метки: генератора, кварцевого, регулятор, температуры, эталонного

...температурный кварцевый резонатор 3, выход которого является выходом устройства. Выход детектора 4 через усилитель 5 соединен с нагревателем б.Регулятор работает следующим образом.Температурный кварцевый резона тор 3 под влиянием температуры изменяет свою центральную частоту относительно частоты эталонного авто- генератора 1 с прецизионным кварцевым резонатором 2, и, следовательно 45 изменяется Фазовый сдвиг сигналов на входах фазового детектора 4. На выходе фазового детектора 4 возникает напряжение (сигнал ошибки), которое после усиления в усилителе 5 изменяет мощность, выделяемую нагревателем б таким образом, чтобы восстановить тепловое равновесие, т.е. равенство частоты эталонного автогенератора 1 и центральной частоты полосы...

Номер патента: 952765

Опубликовано: 23.08.1982

Авторы: Кузьмин, Чернин

МПК: C02F 3/14, G05D 11/00

Метки: биохимической, воде, газа, очистке, растворимости

...блоке 4 формируется выходной сигнал, пропорциональный отношению концентра.952765 Формула изобретения Заказ 6193/3 81 ПодписноеНИИП ираж л ППП город Фил атент., л,Проек ции растворенного газа к его активности ссе Э:псе где 3. 2 выходной сигнал датчика 2; 5 выходной сигнал датчика 3; С и а - концентрация и аксе, се тивность газа в воде, соответственно; 10 К коэффициент пропорциональности.Величины СсЕ, и асЕ, связаны с пар. циальным давлением этого газа следующими- соотношениями 15 Осе,= " Рсе, (2) се, = КэоРс 1 т (3) где К и К - коэффициенты пропор 5 циональности;20 М - коэффициент растворимости газа в воде; Р се - парциальное давлениегаза.Величина коэффициентов Кг и КЗ определяется выбором размерностей и не зависит от физико-химических...

Номер патента: 953627

Опубликовано: 23.08.1982

Авторы: Макмак, Петренко

МПК: G05D 9/02

Метки: емкостях, жидкости, уровня

...информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР И 510695, кл. О 05 Э 9/02, 1976 г,- ратотип 3 95 Мков образованы диаметрально расположенные выемки 7. В корпусе 1 соосно дис-.ку 4 закреплен неподвижный диск 8. Вэтих дисках выполнены одинаковые отверотия 9, совпадающие при нижнем положении 5поплавка 10, соединенного через рычаг 11.и втулку 12, в торцовой поверхности которой выполнен паз 13 с осью 3. В лазе установлен выступ 14. выполненныйна оси 3. Корпус 1 установлен в ем-,10кости 15 и соединен с трубойров.одами 16и 17,Приспособление работает следующим образом,Поток жидкости при наполнении емкооти 15 проходит через трубопровод 16,крышку 2 и отверстия 9 в дисках 4 и 8и далее поступает в корпус 1 и...

Номер патента: 953628

Опубликовано: 23.08.1982

Авторы: Гольдштейн, Добкин, Маргулис, Парахонько, Погребинский, Сломский, Терентьев

МПК: G05D 16/06

Метки: давления, регулятор

...подпружиненным чувствительным элементом 14, установленным в выходной полости, и о электропневмоклапан 15, причем входная полость 1 6 электропневмоклапана 1 5 соединена с входной полостью регулятора канала 1 7, а выходная полость 1 8- с межклапанной полостью, каналом 1 9. 15Регулятор давления работает следующим образом.При закрытом электропневмоклапане 1 5 давление рабочей среды из входной полости 2 по каналу 1 7 распространяет о ся до входной полости 16 электропневмоклапана, клапан 9 торцовой поверхностью 1 1, на которой расположен уплотнительный элемент 13, герметично запирает входное 7 седловое отверстие за счет воздействия на гз клапан подпружиненного чувствительного элемента 14, установленного в выходной полости 3.При открытиии...

Номер патента: 953629

Опубликовано: 23.08.1982

Авторы: Овсянников, Свечников

МПК: G05D 23/19

Метки: авторегулирования, температуры

...блок выполнен в виде дифференциального усилителя.Такое выполнение устройства обеспецивает сравнивание в процессе его работы сигнала датчика, установленного на нагревателе, с сигналом за-, датчика температурь через температу" ру образца и кроме того, непосредственное сравнивание сигнала датчика, установленного на образце, с сигналом задатцика температуры, Это приводит к тому, цто устройтво в рабо" те стремится свести к нулю одновременно обе разности сигналов, цто обеспечивает устранение неоднозначности в регу.пировке температуры образца и тем самым повышает точность регулирования. На цертене изображена схема предлагаемого устройства.Устройство для авторегулирования температуры содержит датцик 1 темпера" туры образца, который...
