Регулятор температуры

Загрузка...

Номер патента: 898393

Опубликовано: 15.01.1982

Авторы: Аринайнен, Ванов, Иванова

МПК: G05D 23/19

Метки: регулятор, температуры

...тока связан с первым входом первого компаратора, а первый нывод второго задающего резистора подключен к первому входу третьего компаратора, выход ко торого соединен со входом регулирующего элемента, второй вход третьего компаратора связан с выходом усилителя и вторыми входами первого и второго компараторон, выходы которых 20 подключены ко входам элемента сигнализации.На чеотеже поедстанлена блок-схема регулятора температуры.Регулятор содержит датчик 1, Усилитель 2, первый и второй компараторы 3 и 4 соответственно, стабилизатор 5 тока, третий компаратор б, элемент 7 сигнализации, регулирующий элемент 8 и исполнительный элемент, 9, первый и второй задающие резисторы 10 и 11, определяющие верхнюю и нижнюю границу зоны допусконого...

Аппарат для электрохимической очистки загрязненной жидкости

Загрузка...

Номер патента: 899488

Опубликовано: 23.01.1982

Авторы: Аксенко, Коляда, Матаев, Назарьян, Шатый

МПК: C02F 1/46, G05D 27/00

Метки: аппарат, жидкости, загрязненной, электрохимической

...1), после чего на электроды 4подается напряжение, а через некоторое время включают подачу загрязненной жидкости в аппарат через патрубок 7, а по эрлифтному трубопроводу 11 - очищенной жидкостиэлектролит). Одновременно с этим по трубопроводу 14 производится забор жидкости из межэлектродного зазора и оп -lределение посредством фотокаллориметра 15 концентрации содержащихсяв этой жидкости гидроокисей. Загрязненная жидкость из полости коллектора через кольцевой зазор 5 поступаетв полость циркуляционной трубы 3 иравномерно распределяется там по всему обьему этой трубы,В процессе анодного растворенияэлектродов происходит образованиегидроокисей металла, которые всплывают вверх по трубе вместе с пузырьками газа, выделяющегося на электродах. При...

Следящая система для солнечной электростанции

Загрузка...

Номер патента: 900262

Опубликовано: 23.01.1982

Авторы: Захидов, Золотаренко, Понятов, Хакимов, Цициков

МПК: G05D 3/14

Метки: следящая, солнечной, электростанции

...гвующие зонам поля СЭС, разбитого по признакам одинаковости законов перемещения зеркальныхпанелей гелиостатов поля. В центрекаждой зоны установлено по одному модельному гелиостату, направленному в точку, соответствующую окну приемника. В указанной точке или на оптической оси, соединяющий центр зеркала каждого модельного гелиостата с центром окна приемника, установлено по одному датчику 2, На каждом модельном гелиостате установлены двигатели 5, по скоростным характе- ристикам идентичные двигателям гелиостатав поля, а также тахогенераторы б и датчики положения 7. У модельного гелиостата двигатели 5 электрически связаны через усилитель 4 и преобразователь 3 с датчиком 2, атахогенераторыб и датчики положения 7 электрически связаны с...

Устройство для регулирования выдачи топлива

Загрузка...

Номер патента: 900263

Опубликовано: 23.01.1982

Авторы: Быстрицкая, Косенков, Ленский, Счепицкий

МПК: G05D 7/00

Метки: выдачи, топлива

...пара"метру соответствует своя группа индикаторов, или иниверсальным на базестелевизионного дисплея, что в свою.очередь определяет структуру блокауправления индикацией 17.Пульт управления 19 также можетбыть специализированным, где каждому вводимому параметру соответствуетопределенные переключатели, или уни"версальным на базе стандартной алфавитно-цифровой клавиатуры.Блоки приема и выдачи информации7 и 20 в режиме приема получают еечерез двунаправленный канал связи ивыдают на узел ввода кода 5 и вычислительный узел 6.В зависимости от выбранного метода приема-передачи это может быть телефонный канал, радиоканал или любойдругой. Число ячеек блока памяти 14соответствует числу обслуживаемых машин. В каждой ячейке хранится следующая...

Стенд для настройки регуляторов скорости

Загрузка...

Номер патента: 900264

Опубликовано: 23.01.1982

Авторы: Горбунов, Колосов, Руденко

МПК: G05D 13/50

Метки: настройки, регуляторов, скорости, стенд

...8 частоты вращения, реагируя на уменьшение частоты вращения двигателя 2, перемещает свой исполнительный орган, компенсируя изменение сигнала блока 3 и восстанавливая заданный скоростной режим в соответствии со статической регуляторнойхарактеристикой. Новый установившийся режим наступает при другом положении исполнительного органа регулятора 8 цастоты вращения. Регулирующий элемент 7 настраивается такимобразом, чтобы перемещение исполни"тельного органа регулятора 8 при изменении сигнала блока 6 от нуля до номинального было равно его рабочему ходу на штатном дизель-генераторе.Настройка регулятора 1 скорости на стенде производится следующим образом.Отключается блок 10 и устанавливается нулевой ток в трехфазной сети 13 (Фиг. 2). Частота...

Устройство для регулирования скорости многомассового упругого механизма

Загрузка...

Номер патента: 900265

Опубликовано: 23.01.1982

Авторы: Викторов, Говорушин, Князев, Панкратов, Постников, Рыськов, Соколовский, Стасовский, Шустов

МПК: G05D 13/62

Метки: механизма, многомассового, скорости, упругого

...входом фильтра.Благодаря особенности исполнения, 45в предлагаемом устройстве, в отличиеот известных, сигнал обратной связипо ускорению исполнительной оси механизма пропорционален идеальнойпроизводной от скорости исполнительной оси, т.е, исключается запаздывание дифференцирующего блока.На цертеже схематично изображенопредлагаемое устройство,Устройство содержит электродвигатель 1 с замкнутым контуром регулирования тока, регулятор 2 и первыйсумматор 3. Второй датчик скорости кинематицески связан с исполнительной осью механизма 5, а первыйдатчик скорости 6 - с валом электродвигателя 1. Для выравнивания уровней сигналов датчиков скорости применен масштабирующий блок 7, входкоторого включен на первый выходдатчика скорости 6, а выход соединенс...

Редуктор давления газа

Загрузка...

Номер патента: 900266

Опубликовано: 23.01.1982

Авторы: Костенко, Онищенко, Семенов, Яременко

МПК: G05D 16/06

Метки: газа, давления, редуктор

...орган выполнен в виде последовательно ус" тановленных между буртом 5 и седломи охватывающих шток 2 тороидальныхупругих колец 6, наружный диаметр которых равен внутреннему диаметру корпуса 3. Выходная полость соединена с герметичной емкостью 7.8 процессе работы, прижатые растянутым сильфоном 1 и буртом 5 штока 2 к полированным поверхностям корпуса 3 и штока 2, кольца 6 образуют с ними лабиринтные уплотнения, герметичность которых определяется величиной силы, с которой газ в надуваемой герметической емкости 7 действует на сильфон 1. Величина этой силыизменяется в зависимости от величиныдавления в выходной полости. При этом изменяется и контактное давление в уплотнительных парах, образуемых упругодеформируемыми кольцами и полированными...

Устройство для регулирования давления газа

Загрузка...

Номер патента: 900267

Опубликовано: 23.01.1982

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления

...ступенчатого поршня 14 обращена к выходной полости 20,устройство для регулирования давления газа работает следующим образом.8 исходном положении ступенчатый поршень 14 и поршень 13 поджаты к корпусам 7 и 8, а затворы 11 и 12 отжаты от седел 9 и 10. Пружины 15 и 16 сжаты винтами 17 и 18 до усилий,обеспечивающих настройку регуляторов 1 и 2 в безрасходном режиме на однои то же номинально равное выходноедавление. При подаче входного давления по каналам 3 и 4 при перекрытойвыходной магистрали полости 19 и 20выходного давления заполняется газом, в них устанавливается требующееся выходное давление, затворы 11 и12 перекрывают седла 9 и 10,При включении малого расхода вступает в работу второй малорасходный)регулятор 2, как более точный и...

Регулятор давления

Загрузка...

Номер патента: 900268

Опубликовано: 23.01.1982

Автор: Савин

МПК: G05D 16/10

Метки: давления, регулятор

...выходного патрубка 3, Полость 22 можетбыть сообщена с выходной полостью 14,например, каналом в корпусе. Корпус1 закрыт стаканом 26.Регулятор давления работает следующим образом.В исходном положении пружина 5 задания сжата винтом 6 через тарель 7,чувствительный элемент 4 максимальноподнят вверх. Поршень 10 пружиной 2 1поднят вверх до упора в корпусе 1Клапан 12 чувствительным элементомчерез шток 8 отжат от седла 11.Полость входного патрубка 2 черезполость 15, каналы 16, полость 7,зазор между клапаном 12 и седлом 11и канал 18 сообщена с выходной полостью 4 регулятора и дальше с полостью .ыходного патрубка 3,Газ высокого давления подаетсяв полость 15 через входной патрубок2 и дальше по каналам 16 поступаетво входную полость 17 клапана 12.В...

Устройство автоматического управления вибромашиной

Загрузка...

Номер патента: 900269

Опубликовано: 23.01.1982

Авторы: Козулькевич, Королев, Тикото, Ткаченко, Федорук

МПК: G05D 19/00

Метки: вибромашиной

...выход элемента ПАМЯТЬ 8 соединен с вторым входом элемента ПАМЯТЬ 7 и с вторым входом элемента И 2,выход элемента НЕ 5 соединен с вторым входом элемента ПАМЯТЬ 9, выход которого. соединен с вторым выходом устройства.Устройство работает следующим об,разом.При подаче сигнала на первый вход устройства управпения от кнопки "Пуск" элемент ПАМЯТЬ 6 устанавливается в единичное значение. Единичный сигнал с элемента ПАМЯТЬ 6 поступает на элемент ИЛИ 3 и через него поступает на первый вход устройства управления, дающий сигнал на включение вибромашины. Обороты начинают возрастать. При достижении числа оборотов, близких к резонансному, от устройства контроля оборотов на второй вход устройства управления поступает сигнал, который переводит В нулевое...

Регулятор уровня жидкости (его варианты)

Загрузка...

Номер патента: 901997

Опубликовано: 30.01.1982

Авторы: Сергеев, Щедрин, Ылясов

МПК: G05D 9/02

Метки: варианты, его, жидкости, регулятор, уровня

...разрез, при прохожцениирасчетного расхоца; на фиг. 3 и 4 - то 15же, при регулировании уровня верхнегобьефа.Регулятор уровня жицкости состоитиз мягкой оболочки 1, верхняя кромкакоторой закреплена на раме 2, а нижняя - на щите 3.Щит расположен на отметке уровня,Расчетного расхопа. К цругому концушита 3 на горизонтальной оси врашенияприкреплен секторный затвор 4. Сектор- далый затвор 4 имеет регулирующее отверстие 5 и гибкую мембрану 6, разпеляюцую секторный затвор па пве камеры7 и 8,При регулировании расхоца регуляторуровня жипкости работает слецуюшим образомм.После установки регулятора в руслопотока поц цействием собственного веса секторный затвор 4 опускается наИцно и прижимается к порогу. При этомрама 2 и оболочка 1 нахоцятся...

Регулятор уровня нижнего бьефа

Загрузка...

Номер патента: 901998

Опубликовано: 30.01.1982

Авторы: Крошнев, Свистунов, Сергеев

МПК: G05D 9/02

Метки: бьефа, нижнего, регулятор, уровня

...элемент, контактно 0связанный с запорным органом, выполненным в виде полого конуса, полость кото.рого сообшена трубопроводом с никлимбьефом, выходной патрубок которого установлен на высоте регулируемого уровня, дНа рис. 1 схематически изображен регулятор уровня нижнего бьефа в рабочемположении; па фиг, 2 - то же,в закрытомположении,Регулятор уровня нижнего бьефа состоит из водовыпуска с патрубком 1, запорного органа в виде полого конуса 2,имеющего у вершины перфорацию. Запорный орган непосредственно связан с коническим элементом 3, В контакте с по- З 5верхностью конического элемента 3 ивнутренней поверхностью 4 неподвижнойобоймы 5 находится эластичный тор 6.Полость конуса 2 с помощью гибкогошланга 7 и трубопровода 8 соединена...

Устройство для регулирования соотношения компонентов сыпучих материалов

Загрузка...

Номер патента: 901999

Опубликовано: 30.01.1982

Авторы: Миняйло, Цатурян

МПК: G05D 11/13

Метки: компонентов, соотношения, сыпучих

...компоненты (условнопоказаны светлыми и темными кружками,вертикальными и горизонтальными черточками) подаются в питатели с электоодами 1-2, 3-4, 5-6, и 7-8, где происходит их зарядка и последующая порционная выдача.Одновремечно осуществляется выдачадвух разноименно заряженных компонентов, причем в течение времени Рчдачикомпонентов, имеющих заряд одного знака,происходит частичная поочередная выдачаобоих компонентов, несущих заряд противоположного знака, Поступая в смесительную камеру, раэноименно заряженные компоненты перемешиваются,Пусть в момент времени 1 = О начинается положительная полуволна напояжения фазы А (кривая 15);напряжениефазы Ь имеет максимальное отрицательное значение (кривая 16), начинаетсяотрицательная...

Пропорциональный регулятор температуры

Загрузка...

Номер патента: 902000

Опубликовано: 30.01.1982

Авторы: Вердиев, Озеров

МПК: G05D 23/19

Метки: пропорциональный, регулятор, температуры

...иилообразнОГо напРЯжения,Если в системе оказывается целесообразным питать вспомогательный нагреватель от той же сети переменного тока,что и основной, а в качестве регулирующего элемента используется тиристорили симистор. то для устранения помехВ СЕтн ЕГО КОММУтаЦИЯ ПРОИЗВО 3 тТСЯтакже в момент перехода питающегонапряжения через поль, Для этого междувторым нуль-Органом ц формирователемУПРаВЛЯЮЦтРГО СИГЦала тлКТ 1 ЮЧРЦ ВТ 01 ЭОЙэлемент совпадеИтя, вторым входом соединенны 1 с т 1 эетъим Выходом 1 ормирователя сицхронизирующих импульсов.На фиг. 1 приведета бток-схема предлагаемого устройства; на фиг, 2 - в 1 еМЕНЫЕ ДИаГРаММЫ, ПОЯСЕЯКтХЕЕ ЕГО Работу. оооПропортшоцальный регулятор температуры включает в себя датчик 1 температурьт, усилитель...

Способ автоматического управления процессом приготовления полимеризационной шихты

Загрузка...

Номер патента: 903369

Опубликовано: 07.02.1982

Авторы: Болдырев, Борейко, Габбасов, Галкин, Осовский

МПК: C08F 2/00, G05D 27/00

Метки: полимеризационной, приготовления, процессом, шихты

...этихрасходов 1,Однако этот способ характеризуется недостаточно высокой точностьюрегулирования при возмущениях, приходящих в процесс, например, по концентрационным характеристикам потоков.Наиболее близким к предлагаемомупо технической сущности является спо 20соб автоматического управления процес.сом приготовления полимеризационнойшихты, осуществляемой в последовательно расположенных колонне азеотроп. ной осушки, снабженной кубом, и пмежуточной емкости, с которой шихподается на батареи полимеризациипутем стабилизации состава шихты температурного режима колонны азеотропной осушки изменением расходов изопрена-ректификата, возвратной фракции и конденсата 121.Однако известное устройство харак теризуется недостаточно высоким...

Система уменьшения бортовой качки и рыскания по курсу судна

Загрузка...

Номер патента: 903813

Опубликовано: 07.02.1982

Автор: Добровольский

МПК: G05D 1/08

Метки: бортовой, качки, курсу, рыскания, судна, уменьшения

...и блок выделения мо дуля, входами подключенные к выходу датчика угла крена, а выходами ко входам третьего сумматора, выход порогового элемента связан сб вторым входом ключа, выходом подключенного 1 З к третьему входу первого сумматора, причем выходы датчиков угла и угловой скорости крена связаны со входами второго сумматора.На чертеже изображена блок-схема 20 предлагаемой системы.Система содержит датчики 1 угла в угловой скорости рыскания (обьединены), датчик 2 угла крена, датчик 3 угловой скорости крена, первый сумматор 4, авторулевой 5 и исполнительный 6 механизмы, рулевая машина 7, блок 0 обратной связи, второй 9 и третий 10 сумматоры, ключ 11, инвертор 12, блок 13 выделения модуля, Зо усреднитель 14 и пороговый элемент 15.Система...

Устройство для регулирования положения объекта

Загрузка...

Номер патента: 903814

Опубликовано: 07.02.1982

Авторы: Гудков, Камакин, Никитин

МПК: G05D 3/20

Метки: объекта, положения

...этого времени с выхода счетчика 4 на арифметический блок 12 поступают импульсы, количество которых равно количеству строк, в которых происходит переполнение счетчика 4. В случае поступления на арифметический блок 12 числа импульсов, величина которого находится в заранее установленных пределах, с его выхода подается разрешающий сигнал03814 6 Формула изобретения ао Устройство для регулирования положения объекта, содержащее телевизионный датчик, три входа которого соединены с выходами соответственно генераторов кадровых и строчных импульсов и исполнительного блока, а выход через пороговый блок подключен к первому входу первого элемен" та И, второй вход которого соединен с генератором строб-импульса, о тл и ч а ю щ е е с я тем, что, с...

Устройство для регулирования расхода сыпучих материалов из емкости

Загрузка...

Номер патента: 903815

Опубликовано: 07.02.1982

Авторы: Дядюра, Колотилин, Энгель

МПК: G05D 7/00

Метки: емкости, расхода, сыпучих

...питателя, а третий - сблоком деления, содержит датчик уровня материала в емкости, задатчик коэффициента передачи объекта в контуререгулирования производительности,блок задержки, блок нелинейного преобразования, аппарат побуждения и второй регулятор, первый вход которогосвязан с выходом блока деления, второй - с выходом задатчика коэффициента передачи объекта в контуре регулирования производительности, третий -через блок нелинейного преобразования - с выходом датчика уровня материала в емкости, а выход второго регулятора подключен ко входу аппаратапобуждения, причем один вход блокаделения связан с выходом датчика производительности питателя, а другойчерез блок задержки - с выходом датчика скорости питателяНа чертеже изображена...

Стабилизатор расхода жидкости

Загрузка...

Номер патента: 903816

Опубликовано: 07.02.1982

Авторы: Ескараев, Заббаров

МПК: G05D 7/01

Метки: жидкости, расхода, стабилизатор

...камеру 1 свходным каналом 2, кавитационное сопло 3, выполненное конфузорно-диффу- ффзорным, коническую иглу 4 с механизмом 5 настройки, выходную камеру 6,стабилизатор длины кавитационной каверны, выполненный в виде регулятора прямого действия, содержащего полость 7 входного регулирующего воздействия полость 8 опорного (задаваемого) давлеНия, соединенную с источником давления газа (не показан) . Полости 7 и 8 разделены между собой чувствительным элементом - мембраной 9, с которой соединен шток 10 с регулирующим клапаном 11, Полость 7 через штуцер 12 и канал-трубку 13 соединена с внутренней выходной расширяющейся частью сопла 3, при этом отверстие отбора давления в штуцере 12 расположено на расстоянии - (1,2-1,5) й от входной...

Регулятор уровня жидкости

Загрузка...

Номер патента: 903817

Опубликовано: 07.02.1982

Авторы: Выходцев, Пашков, Ткаченко

МПК: G05D 9/12

Метки: жидкости, регулятор, уровня

...за счетвведения режима однопозициоиного регулирования.Поставленная цель достигается тем,что регулятор дополнительно содержит9038эмиттерный повторитель и контактныйпереключатель, через первый перекидной контакт которого выход второгонесимметричного триггера связан совходом эмиттерного повторителя и с %первым входом симметричного триггера,а через второй перекидной контактвход. электромагнитного реле связанс выходом эмиттерного повторителя ис выходом симметричного триггера.На чертеже изображено предлагаемоеустройство.Устройство содержит измерительныйгенератор 1, генератор 2 опорных синусоидальных колебаний, усилитель 3, 1 фсмеситель , усилитель 5 сигналовбиений, частотно-избирательные фильтры 6 и 7, детекторы 8 и 9, несимметричные...

Программный регулятор скорости для приемных устройств волочильных машин

Загрузка...

Номер патента: 903818

Опубликовано: 07.02.1982

Авторы: Афонин, Касаткин, Ратушев, Шарапов, Школьников

МПК: G05D 13/00

Метки: волочильных, машин, приемных, программный, регулятор, скорости, устройств

...и контакт 9. Как показано на Фиг. 2, регуляторскорости осуществляет ступенчатое регулирование угловой скорости приемного устройства в функции времени покривой 10, в результате .чего линейная скорость намотки проволоки будетрегулироваться по кривой 11 с оченьнезначительными отклонениями от заданной средней скоростй намотки 12,показанной пунктиром, При этом разность между линейной (окружной) скоростью на тяговой шайбе волоцильноймашины 13 и средней скоростью намотданной (по заранее рассчитанной программе) длительности паузывключает реле времени 2 и блок исполнительного механизма 3, который начинает изменять угловую скорость приемного устройства. Длительность изменения угловои скорости определяется выдержкой времени реле 2, заданной такжепо...

Газовый редуктор

Загрузка...

Номер патента: 903819

Опубликовано: 07.02.1982

Автор: Штин

МПК: G05D 16/10

Метки: газовый, редуктор

...потока. Канал 21 сообщает полость 11 с полостью чувствительного элемента 22. Заборник 10 с кольцевыми выступами 23 и клапаном 4 образуют проточную полость 24, связанную с выходной полостью 3.Газовый редуктор работает следующим образом.Газ от источника питания поступает .во входную полость 2. При разгруженной регулировочной пружине 16 клапан 4 поджат к седлу 5, полости 2 и 3 герметично разобщены. При нагружении регулировочной пружины винтом 14 усилие пружины через упор 17, ступенчатый поршень 12, компенсирующий упор 13 и шток 7 передается на клапан 4. Клапан отжимается от седла 5 и газ через образовавшийся кольцевой зазор поступает в проточную полость 24, из которой в выходную полость 3 и по каналам 8 и 9 в полость 11. При этом газовый...

Устройство для регулирования параметров воздуха в системах кондиционирования воздуха пассажирской кабины

Загрузка...

Номер патента: 903820

Опубликовано: 07.02.1982

Авторы: Башаров, Волгин, Гудименко, Евдокимов, Жульков, Нефедов

МПК: G05D 16/20

Метки: воздуха, кабины, кондиционирования, параметров, пассажирской, системах

...после выхода устройства на заданный режим,когда исчезает сигнал параметричес- Мкого датчика (датчика давления), адатчик скорости продолжает выдаватьсигналы, возникают колебания с прерывистым срабатыванием клапана попеременно на открытие и закрытие. 40Цель изобретения " улучшение динамических характеристик устройства.Указанная цель достигается тем,что устройство для регулирования па"4раметров воздуха в системах кондиционирования воздуха, содержащее клапанс приводом, установленный в воздуш"ной магистрали, параметрический датчик с плюсовым и минусовым выходами,датчик скорости изменения параметраЗОс плюсовым и минусовым выходами, атакже элементы ИЛИ, Я и НЕ, причемплюсовой выход параметрического дат"чика через последовательно включенные...

Электромеханический регулятор давления в гермокабине и гермосалоне самолета

Загрузка...

Номер патента: 903821

Опубликовано: 07.02.1982

Автор: Целовальников

МПК: G05D 16/20

Метки: гермокабине, гермосалоне, давления, регулятор, самолета, электромеханический

...через передаточный механизм 10 передается токосъемнику 11 корректирующего потенциометра 12,Установка величины абсолютного давления "в кабине производится поворотом ручки 13 относительно шкалы 14, закрепленной в корпусе 1. Угловое перемещение ручки 13 через передаточный механизм 15 приводит к перемещению токосъемников 16 относительно потенциометра 12. Сигнал, пропорциональный избыточному давлению будет формироваться на токосъемнике 11 в том случае, когда он находится в области5 9038потенциометра, записанной постояннымтоком.В том случае, .когда давление в кабине и полости 5 регулятора будет постоянным, корректирующий сигнал спотенциометра 12 будет компенсироваться сигналом с потенциометра 8 программы через масштабирующие резисторы 17 и...

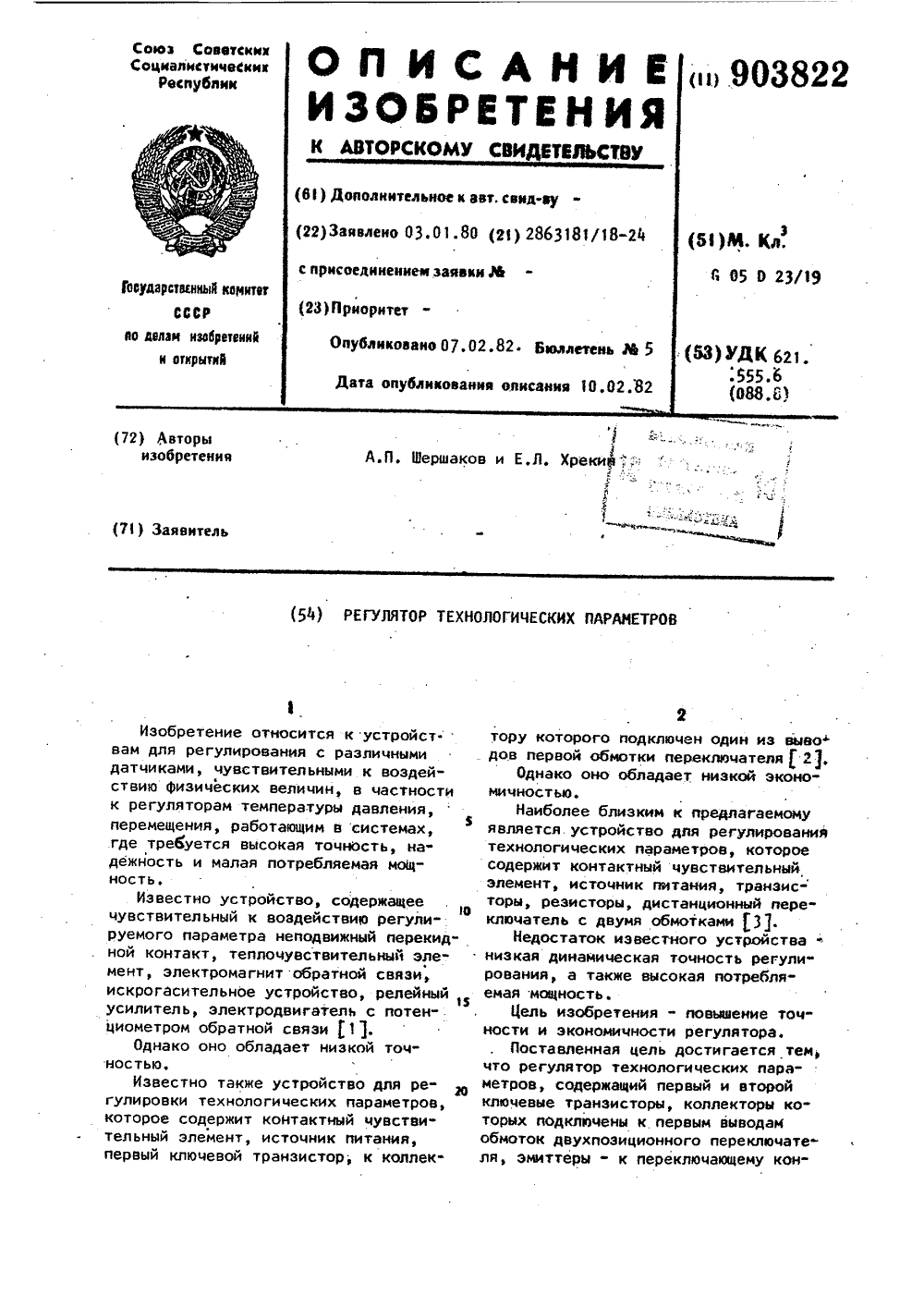

Регулятор технологических параметров

Загрузка...

Номер патента: 903822

Опубликовано: 07.02.1982

Авторы: Хрекин, Шершаков

МПК: G05D 23/19

Метки: параметров, регулятор, технологических

...входным клем- ческий гистерезис, тем самым увелимам 1, нуль-органа 2, биполярного чивая точность регулирования,источника питания с выводами 3, 4 При достижении контролируемым паи , двухобмоточного двухпозиционно" раметром значения ниже допустимогого переключателя 6, резисторов 7 и 8 2 З сигнал разбаланса со входа нуль-орпервого 9 и второго 10 ключевых тран гана 2 снимается,и напряжение на егозисторов, переключающего 11, размы- выходе понижается и становится таким,кающего 12 и замыкающего 13 контак- что транзистор 10 открывается. Двухтов, а также выходных контактов 11, позиционный переключатель 6 срабатыкоторые используются для включения ЗО вает по обмотке, включенной между выи отключения исполнительных механиз- водом биполярного...

Система автоматического управления процессом культивирования микроорганизмов

Загрузка...

Номер патента: 903823

Опубликовано: 07.02.1982

Авторы: Коцюс, Симутис, Станишкис

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...воды и исполнительный механизм, установленный.на линии подачи питательных солей 1.Однако известная система не .обеспечивает необходимой точности регулирования подачи питательных соЛей изза отсутствия контроля скорости ростаи концентрации микроорганизмов.Цельизобретения - повышение тоцности регулирования,Указанная цель достигается тем,что система автоматического управления процессом культивирования микроорганизмов, включающая датчик рН,связанный через регулятор рН с исполнительным механизмом, установленным на линии подачи аммиачной воды и ыс" полнительный механизм, установленный на линии подачи питательных солей, снабжена последовательно установленными блоками определения параметров автоколебзний рН и определения скорос" ти роста...

Способ регулирования процесса очистки железосодержащих сточных вод

Загрузка...

Номер патента: 905208

Опубликовано: 15.02.1982

Авторы: Дмитриев, Манусова, Хазанкин, Чебанов

МПК: C02F 1/66, G05D 27/00

Метки: вод, железосодержащих, процесса, сточных

...15его пределами елияние железа на заданное значение рН несущественно,еим можно преебречь.На чертеже представлена схема,реализующая способ. 20П р и и е р, Проводят регулирование процесса очистки сточных вод травильного отделения сталепрокатногоцеха с содержанием сернокислого келеза от 0 до 10 г/л, изменяющимся по 25произвольному граФнку. В составеочистных сооружений - ершовый смеситель, камеры реакции и осветлители.Реагент - известковое молоко.Схема регулирования, реализующая 30способ, содержит датчик 1 кондуктометрического концентратомера 2, установленный на входе смесителя 3. Концентратомер связан с задатциком ч,подключенным к регулятору 5 На выходе смесителя установлен датцик 6рН-метраподключенного к входу регулятора, воздействующего...

Способ автоматического регулирования процесса очистки сточных и природных вод

Загрузка...

Номер патента: 905209

Опубликовано: 15.02.1982

Автор: Кузьмин

МПК: C02F 3/00, G05D 27/00

Метки: вод, природных, процесса, сточных

...необходимостидо рН около 7 и удаления избытка активного хлора. В блоке 3 испытуемуюводу разбавляют также разбавляющейводой, заранее приготовленной в блоке ) подготовки разбавляющей воды,Затем пробу разбавленной испытуемойводы и пробу. разбавляющей воды перемешиваютт и термостатируют по заданному граФику в блоке 5 термо- и гидро 35стабилизации.Блоком б измерения содержаниярастворенного кислорода контролируютизменение его велицины в обеих про 40бах, вызванное биохимическим потреблением кислорода культурой микроорганизмов в процессе жизнедеятельности, В блоке 7 БПК выцисляют разностьвеличин содержания растворенного кислорода за данный промежуток времени45инкубации в обеих пробах ( например,через 2,5,10 и 25 сут или непрерывно)и по...

Устройство для регулирования натяжения канатов

Загрузка...

Номер патента: 905796

Опубликовано: 15.02.1982

Авторы: Дистанов, Дудушкин, Шабельник

МПК: G05D 15/00

Метки: канатов, натяжения

...с наружным цилиндром 6 и через кони ескую поверхность 14 со сферической40 поверхностью 15 гайки 3. Барабан жестко связан с осью 16 (фиг.4 второго ролика 17, установленного в выполненном в винте 2 пазу 18, Винт 2 имеет трехзаходную резьбу, угол подъема которой больше ,гла трения. Гайка 345состоит из распорной втулки 9, установленной между двумя обоймами 20,Каждая обойма охватывает по три шарика 21, находящихся в контакте срезьбовой поверхностью винта 2. Длина 5 Опаза винта 2 несколько превышает длину рабочего хода цилиндра 6.Устройство работает следующим образом.Сжатый воздух от ресивера большойемкости поступает в полости 8 и 7 цилиндров, обеспечивая постоянное поджатие крьппки конической поверхности 4 втулки 2 к сферической...

Регулятор давления

Загрузка...

Номер патента: 905797

Опубликовано: 15.02.1982

Автор: Лебеденко

МПК: G05D 16/10

Метки: давления, регулятор

...Данный регулятор конструктивно прост и технологичен 41.Недостатком регулятора давления 55 является мальпЪ запас устойчивости к автоколебаниям при максимальных вход ных давлениях, что ограничивает максимально допустимый коэффициент передачи при максимальном входном давлении, следовательно, и статическуюточность при малых входных давленияхи изменении расхода,Целью изобретения является повышение устойчивости регулятора к.автоколебаниям при максимальных входныхдавлениях,Поставленная цель достигается тем,что в регуляторе давления, содержащем корпус, между входным и выходным патрубками которого в направляющей установлен клапан, связанный через шток с подпружиненным чувствительным элементом, направляющая клапана расположена под углом 5-400 коси...
