Номер патента: 972485

Опубликовано: 07.11.1982

Авторы: Гарькавый, Тыщик

МПК: G05D 23/30

Метки: температуры, хладоносителя

...18, выполнен 50 ный в виде сильФона, ( верхнему подвижному концу дополнительного сильфона прикреплен шток 19 на конце которого закреплен клапан 20, установленный в выходном отверстии патруб 55 ка 5. Трубопровод 21 служит для подвода хладоносителя к стакану 7.Трубопроводы 22 и 23 - соответственно для подачи хладоносителя от камеры 4 смещения к насосу 2 и от него к радиатору 1. Устройство для регулирования температуры хладоносителя работает следующим образом.Гсли температура воды ( хладоносителя), поступающей в стакан 7, ниже или соответствует заданной настройкой клапана 12 температуре, то термоэлемент 8 принимает такой размер, при котором клапан 12 перекрываетполностью входное отверстие патрубка 5 в гнезде 13, и охлажденная вода...

Номер патента: 972486

Опубликовано: 07.11.1982

Авторы: Кабанец, Казаринов, Мажура, Стронский, Ухорский, Цешковский

МПК: G05D 27/00

Метки: варки, периодическим, процессом, сульфатной, целлюлозы

...и пятый входы регулятора 17 режима варки соответственно соединены с датчиком 21 давления и с выходом селекционного блока 6.Система работает следующим образомВ вычислительном блоке 3 по величине расхода щепы и ее влажности общего содержания активной щелочи в котле, а также в зависимости от концентрации белого щелока определяются материальный баланс, текущее значение концентрации варочного раствора перед варкой и формируются задания расходов компонентов. Сигналы величин заданий. сравниваются в регуляторе 4 расхода щелоков с текущими значениями и по результатам сравнения осуществляется поочередное прекращение подачи жидких компонентов в котел. Из блока 3 сигнал текущего значения концентрации нарочного раствора поступает в блок 5...

Номер патента: 974343

Опубликовано: 15.11.1982

Авторы: Палей, Сорокин, Страшилин, Фуксшимов

МПК: G05D 9/02

Метки: емкости, жидкости, поддержания, уровня

...трубопровод й насос, всасываклпая оединена со сливным Целью изобрете е быстродействи Указанная цель в устройстве на от установлен стуйны полость которого с трубопроводом,В линии отвода костью и струйным откачиваюший насос жидкости между емнасосом установлен ртеже показано предлвго.йствб содержит емкострубопровод 2, отвос установленным наом 4 и струйнымполость крторм труболроводоаботает следу На ч ае устройств Устро водяший провод 3 чиваюшим 0 5, всасыв непа со с Устроть 1, поддяший трубонем отка м ого соем 6.юшим о(54) УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ УРОВНЯ ЖИДКОСТИ В ЕМКОСТИ973343 4 ф ормула изобретения Составитель Н, ГондаксановТехред Д.Ач ктор Н актор Н. Горв Тираж 914НИИПИ Госуцарственногпо делам иэобретени13035, Москва, Ж,каз...

Номер патента: 974344

Опубликовано: 15.11.1982

Авторы: Гуськов, Нелепин, Фрейдин, Черниховский

МПК: G05D 16/04

Метки: давления, регулятор

...зазор между поверхностями поршня 10 и камеры 9 в надпоршневую полость 11, ограниченную торцом поршня 10, Давление рабочей жидкости в полости 11 воздействует на заслонку 5, являющуюся одновременно измерительным органом,При увеличении давления рабочей жидкости, например вследствие уменьшения расхода жидкости в линии потребителя, заслонка 5 перемешается вверх, соответственно возрастает слив рабочей жидкости из регулятора через патрубок 3, При уменьшении давления рабочей жидкости. заслонка перемещается вниз, что приводит к уменьшению слива. Таким образом, осуществляется поддержание регулятором давления рабочей жидкости в пределах неравномерности регулирования, зависящей от жесткости пружины и гидродинамическихсил, приложенных к...

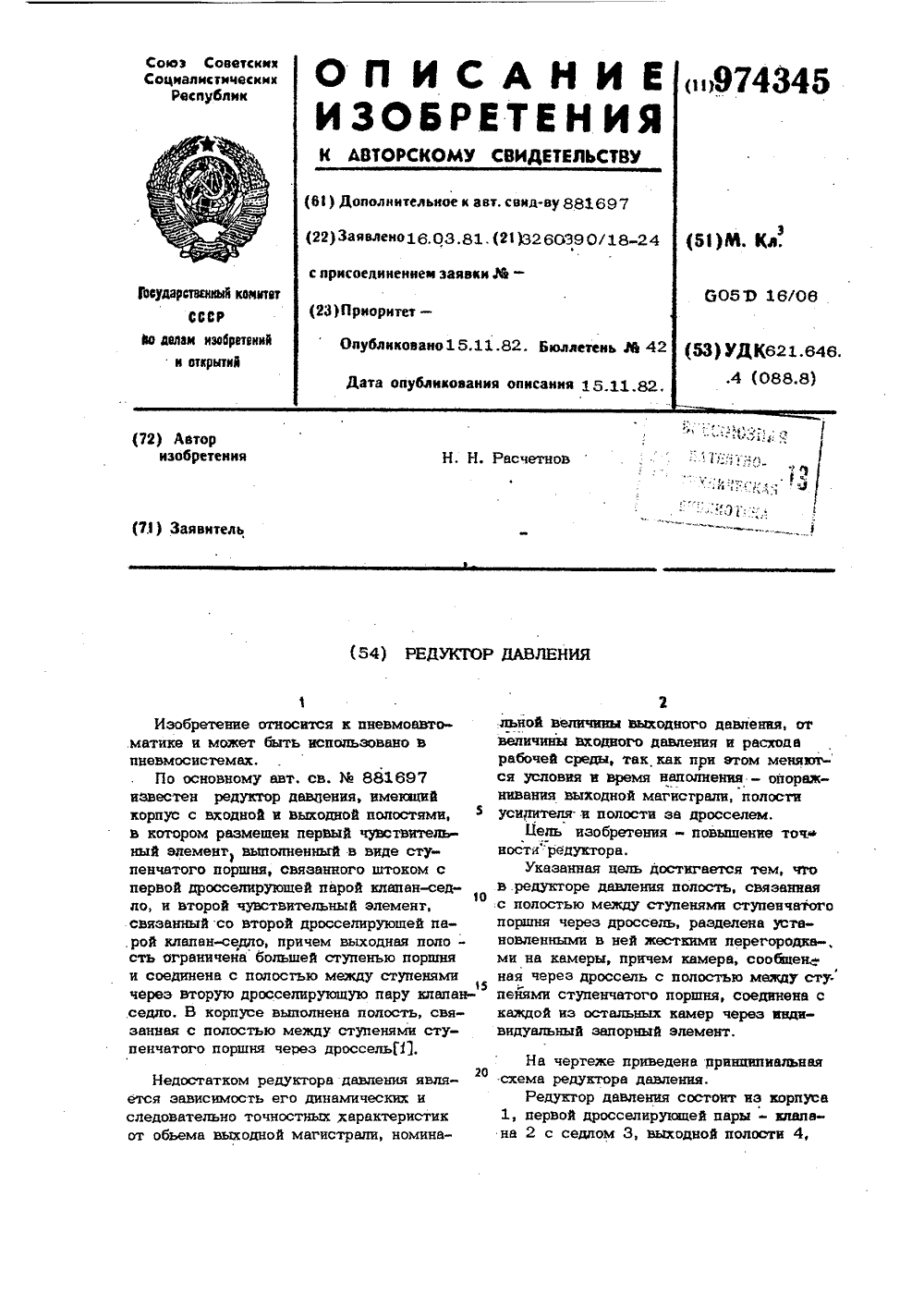

Номер патента: 974345

Опубликовано: 15.11.1982

Автор: Расчетнов

МПК: G05D 16/06

Метки: давления, редуктор

...настроенная на требуемое выходноедавление, по мере возрастания давления40в полости 12, действукнцего на поршень13, сжимается, а клапан 9 перекрываетседло 10, уменьшая приток газа в поло-сть 6, В установившихся процессахдавленияв полостях 4 и 12 равны, адавлениев1 45полости 6 устанавливается таким, чтовоздействуя на кольцевую плошадь поршня 5, совместно с усилием пружины 17уравновешивается выходное давление напоршне 5.В случае уменьшения давления в выходфной полости поршень 13 перемешаетсявниз, клапан 9 в большей степени приоткрывает седло 10, приток среды в полость 6 увеличивается, дквление в ней возрастает. При этом поршень 5 через толкатель отжимаег клапан 2 от седла 3,давление в выходной полости 4 за счетувеличенного притока среды...

Номер патента: 974346

Опубликовано: 15.11.1982

Автор: Зайниддинов

МПК: G05D 16/06

Метки: давления, регулятор

...надежностью,формула изобретения Регулятор давления, содержащий труб чатый корпус с расположенным в нем,упругим элементом, связанным с обтекателем, и седло, о т л и ч а ю щ и йс я тем, что, с целью упрощения регулятора, упругий элемент выполнен в виде спирали с последовательно расположенвюми конической и цилиндрической частями, а трубчатый корпус выполнен состоящим из двух половин, связанщях между собой резьбовой втулкой с внутренним кольпевым выступом, образующим седло, в котором с эксцентриситетом к оси внутреннего кольцевого выступа выполнено оъверстие, через которое пропущена спираль цилиндрической части упругого элемента, причем основание спирали закреплено в одной из половин трубчато-го корпуса, а на конической частиупругого...

Номер патента: 974347

Опубликовано: 15.11.1982

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...величина щели между первымклапаном 6 и седлом 4, Давление газав полости 1 7 при этом повышается. Сила 25воздействия давления в полости 1 7 наторцовую поверхность меньшей ступенипоршня 8 увеличивается. Под действиемвозрастаюшего давления в полости 17поршень 8 поднимается вверх, сжимая щгаз в полостях 23 и 24,Если выход из регулятора давлениягаза закрыт, то при давлении в полости17, равном давлению настройки устройства (силового редуктора),:поршень 8подвмется вверх настолько, что первыйклапан 6 садится на седло 4, перекрывего канал и разобщив входную 2 и выходную 3 полости регулятора. При подъ.еме вверх поршня 8 и сжатии газа вполостях 23 и 24 сначала второй клапан 10 перекрывает седло 9 и избыточное давление газа из полостей 23 и...

Номер патента: 974348

Опубликовано: 15.11.1982

Авторы: Дронин, Дуденко, Ковба, Ломан, Майстренко

МПК: G05D 16/10

Метки: давления, регулятор

...уплотнение 16, а шток - уплот нвние 17. Манжета 16 опирается на крышку 18, имеющую отверстие 19, связывающее внутреннюю полость поршня 14 с атмосферой. В полом штоке раоположено основание сдвоенного, клапана 20, имеющего с одной стороны нормально открытый третий (атмосферный) клапан 21, а с другой стороны нормально закрытый второй (перепускной) клапан 22, Клапан 22 в исходномположении .(поступление воздуха из входного канала 2 в выходйой канал 3) йрижат к своему седлу 23 в корпусе пружиной 24, опь рающейся на упорный стакан 25 и передающей усилие через толкатель 26 на клапан 21. Клапан 21 имеет свое седло 27 в полом штоке.Регулятор давления рабвтает следующим образом.В исходном положении поршень 7 под действием усилия пружины 8...

Номер патента: 974349

Опубликовано: 15.11.1982

Авторы: Веселов, Максимов, Сумароков, Черепов

МПК: G05D 19/02

Метки: вибраций, воспроизведения, широкополосных

...составляющей к усреднению по экспоненмальному закону результата давления в блоке усреднения 6 и с другими результатами деления блока деления 7 на час тоте, к приему очередной составляющей спектра в управляемый генератор 11. В начальный момент времени на управляющий вход блока усреднения 6 подаетсясигнал, при этом на выходе Слока усреднения 6 записывается постоянное число О. Это число вычитается из числа 9 всумматоре 9, на выходе которого сигнал становится равным нулю, что обеспечивает нулевой сигнал на выходе блока умножения, 10, При этом на внброустановку 2 через управляемый генератор 11 иЦАП 1 подается нулевой сигнал, вибрация на столе виброустановки отсутствует.В результате этого все амплитуды частотных составляющих спектра на...

Номер патента: 974350

Опубликовано: 15.11.1982

Авторы: Павловский, Попов

МПК: G05D 23/275

Метки: жидкости, температуры

...блока смещения потоков 8, который состоит из двух переменных дросселей 9 и 10, трех параллельно расположенных дросселей 1 1 - 1 3 и системы обратных клапанов, а именно, двух обратных клапанов 14 и 15 и двух предохранительных клапанов 16. и 17.Переменные дроссели 9 и 10 входами соединены с ветвями 5 и 6, а выходы их соединены с дренажной магистралью (со сливом).Обратный клапан 14 установлен между дросселями 11 и 12, а обратный клапан 15 установлен между дросселями 12 и 13. Предохранительные клапаны 16 и 17 подключены параллельно обратным клапанам 14 и 15 и через ветви 18 и 19 магистрали питания соединены с золотниковым распределителем 20,Золотниковый распределитель 20 состоит иэ коаксиально расположенных золотников 21 и 22....

Номер патента: 974351

Опубликовано: 15.11.1982

Авторы: Кравчук, Лозовый, Писаренко, Янгурский

МПК: G05D 23/30

Метки: кварцевого, резонатора, термостат

...покрытие нанесено непосредственно на поверхность баллона кварцевого резона"тора.На чертеже приведена схема пред- З 5лагаемого термостата для кварцевогорезонатора,Термастат содержит термостатируемый кварцевый резонатор, состоящий изпьезоэлемента 1, закрепленного к вы-, ффводам 2 и запаянного в стеклянныйбаллон 3, из которого выкачан воздух,Нагреватель 4 и датчик температуры 5размещены на теллопроводной, например брокеритавой втулке 6, которая ф 5через отверстия 7 установлена навыводах 2 кварцевого резонатора. Дляобеспечения хорошего теплового контакта зазоры между выводами 2 истенками отверстия 7 заполнены припо 5 фем. Нагреватель 4 и датчик температуры 5, размещенные на теплопроводной втулке 6, покрыты теплоизоляционной пористой...

Номер патента: 974352

Опубликовано: 15.11.1982

Авторы: Жилина, Энтин

МПК: G05D 23/30

Метки: термостат

...вставленным в нижний паз крышки б, влагопоглотитель 10.Термостат может работать как в режиме нагрева, когда температура вну"три камеры выше температуры окружаюдей среды, так и в режиме охлаждения, когда температура в камере ниже температуры окружающей среды.Работа термостата в режиме нагрева не имеет особенностей.При работе термостата в режиме ох 35лаждения полярность напряжения наконтактах термобатареи 4 изменяется идатчик 2, имеющий тепловой контакт стермостатируемым объектом 3, подклю 40чает с помощью регулятора ( не показантермобатарею до установления в камере нужной температуры, При работе термостата без вставки 8 в области низких температур влага, содержащаясяв воздушном зазоре, конденсируетсяна внутренних стенках камеры 1,...

Номер патента: 974353

Опубликовано: 15.11.1982

Автор: Романов

МПК: G05D 24/00

Метки: вязкости, жидкости, регулятор

...дроссель 3 и охладитель4, Во втором трубопроводе последовательно соединены турбулентный дроссель 5 и нормально открытый клапан 6.В третьем трубопроводе 7 установлен нормально закрытый клапан 8,Регулятор в системе смазки двигателя внутреннего сгорания работаетследующим образом.5После пуска дизеля начинается егосамопрогрев за счет тепловыделенияот сгорания топлива в рабочих цилийд 3 4рах. При этом клапан 8 в третьем трубопроводе, контролирующий температуру в выходном трубопроводе, полностью открыт. Поэтому масло проходит в основном через третий трубопровод,в котором отсутствует дроссельные сопротивления, Основная масса масла минует холодильник и быстро прогревается совместно с двигателем.При завершении прогрева...

Номер патента: 974354

Опубликовано: 15.11.1982

Автор: Андреева

МПК: G05D 27/00

Метки: автоматическое, воды, подтоварной, резервуара, сброса

...вода, поступающая в разделительный сосуд 5, проходит под перегородкой 6 и вытесняет прсдукт в верхнюю часть сосуда, Когда вода достигает электрод 7, последним через блок включения 15 подается сигнал на исполнительный механизм 10, который открывается и обеспечивает сброс подтоварной воды из сосуда 5 в канализацию. Частично уносимый с подтоварной водои продукт из резервуара 11 через коллектор е разделительный сосуд 5 возвращается из него по второму вспомогательному трубопроводу 12 обратно в резервуар, что исключает потери продукта из разделительного сосуда 5 с подтоварной водой. По окончании дренирования под товарной воды, когда уровень ее в резервуаре 11 снижается до отметки низа трубопроводов 1 и 2 водосборного коллектора, последний и...

Номер патента: 975692

Опубликовано: 23.11.1982

Авторы: Галициян, Гламаздин, Глущенко, Москаленко, Плугин, Селиванов, Шунько

МПК: B28B 11/24, G05D 29/00

Метки: бетона, процессом, тепловой

...сигнал отпрограммного эадатчика 3 через блок4 управления поступает на вход регулятора б, На регулятор подается,кроме того, сигнал от датчика 10температуры. Регулятор б осуществляет управление исполнительным механизмом 7, изменяющим расход теплоносителя - пара.При понижении давления ниже допустимого значения сигнализатор 2 40падения давления включает счетчиквремени и блок 4 управления. Блокуправления отключает программныйзадатчик 3 от регулятора б, исполнительный механизм 7 при этом отключает технологическую установкуобъект регулирования) от источникапароснабжения.Одновременно сигнал от счетчика 1времени включает вычислительный блок9, на который поступает также сигнал от датчика 10 температуры и отосновного программного...

Номер патента: 976429

Опубликовано: 23.11.1982

Авторы: Маковский, Примак

МПК: G05D 9/02

Метки: воды, оросительных, системах, уровней

...отверстие .11, соединенное через трубопровод 12 оъвода с клапаном 13 датчика 14 уровня, Трубопровод 15 подвода соединяет верхний бьеф с отверстием конуса 11. Причем диаметр трубопровода 15 подвода должен Выть меньше диаметра входного отверотия 11, которое в свою очередь должно быть меньше диаметра трубопровода 12 отвода, что позволяет осуществлять сброс воды из воздушного герметичного бйка 9. Отметка уровня 16 в нижнем бьефе мо ф жет изменяться благодаря датчику 14 уровня, который устанавливается на заданную отметку при помощи винтового .подъемника 17. При подъеме уровня верхнего бьефа происходит заполнение воздушного герметичного бака 9 до отметки 18.Устройство для регулирования уровня воды у трубчатых сооружений работает...

Номер патента: 976430

Опубликовано: 23.11.1982

Авторы: Смирнов, Соколов, Штин

МПК: G05D 16/06

Метки: газа, давления, регулятор

...мембраны 14,. полого ступенчатого поршня 15, толкателя 16 и узла 17 настройки, Поршень 15 содержит седло 18 с дополнительным клапаном 19 и калиброванное отверстие 20. Полость 21 через калиброванное отверстие 20 соединена с входной полостью 22.Предлагаемый регулятор может быть выполнен конструктивно в виде двух отдельных изделий - собственно регулятор и отсечное устройство.3Регулятор давления газа работает сле.- дующим образом.Гаэ из источника питания поступает во входную полость 22 отсечного устройства и через отсечной клапан 12, пред 40 варительно открытый узлом 17 настройки, поступает во входную полость 2 регулятора. При нагружении пружины 8 задания регупировочным винтом 9 усилие пружины через чувствительный элемент 7, шток 6...

Номер патента: 976431

Опубликовано: 23.11.1982

Авторы: Бабаянц, Колпиков, Лосев, Лубенцов, Мунгиев, Паскудская

МПК: G05D 27/00

Метки: периодическим, процессом, ферментации

...подключен к входу командного блока 19, выход которого одновременно связан с переключающими реле 5,10 и 15 и е исполнительным механизмом 40 слива культуральной жидкости.Система автоматического управления периодическим процессом ферментации работает следующим образом.С помощью блоков задания оптимального значения измеряемого параметра перед началом процесса ферментации задают оптимальные значения регулирования температуры расхода воздуха на аэра 35 40 45 50 По мере дальнейшего протекания про цесса ферментации в связи с накапливающимися продуктами обмена и уменьшением количества питательных веществ скорость процесса биосинтеза начинает снижаться, а концентрация целевого продукта продолжает медленно увеличиваться. Несмотря на то, что...

Номер патента: 978101

Опубликовано: 30.11.1982

Авторы: Егоршин, Кольцов

МПК: G05B 19/02, G05D 23/19

Метки: программного, температуры

...в регистрыскорости изменения температур4,4,4, и в регистры 77,7,времени вводится исходная информация о процессе. На установочныевходы счетчика 17 времени поступаеткод времени первой ступени с регистра 74 времени через ключ 8), На установочные входы программируемого делителя 16 частоты поступает код срегистра 4 скорости изменения температуры первой ступени через ключ5 . Кроме того, с регистра 4, черезключ 5 на суммирующий (или вычитаю 65 щий) вход РСИ 10 идет сигнал разрешения на подъем (или опускание)температуры, При включении устройства пусковым элементом 1 генератор2 начинает вырабатывать импульсы,поступающие на счетные входы программируемого делителя 16 частоты исчетчика 17 времени.Счетчик 17 времени начинает отсчитывать записанное...

Номер патента: 978105

Опубликовано: 30.11.1982

Авторы: Битюков, Рукин, Черных

МПК: G05D 7/00

Метки: расхода, регулятор, струйный

...для подачи потока управления через канал 6 и дополнительная кольцевая камера 7 управления для подачи потока управлениячерез канал 8. Камера .5 и дополнительная камера 7 связаны с соплом 4с помощью кольцевой щели 9, направ-,ленной вдоль основногь потока, и дополнительной кольцевой щели 10, направленной навстречу основному потоку,Внутренняя поверхность выходногоканала 3 - выпуклая криволинейнаяповерхность вращения, образующаяпродолжение внутренней поверхностисопла 4. На линии действия струй из978105 Формула изобретения Составитель О. ГудковаРедактор Ю. Середа Техред Т.Маточка Корректорцяк аказ 9215/62 Тираж 735 Подпис ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4филиал ППП...

Номер патента: 978106

Опубликовано: 30.11.1982

Авторы: Битюков, Рукин, Черных

МПК: G05D 7/00

Метки: расхода, регулятор, струйный

...сопла 4 и прилегающейк ней эластичной непроницаемой мемб раной 11, прикрепленной двумя краямик краям сопла 4. На линии действияструи из выходного канала 3 установлено приемное сопло 12. Кольцеваящель 7 для подачи потока управления 30 имет одну жесткую стенку, а в качесве другой выступает мембрана 11, Уп- ругость материала мембраны 11 переменная. Там, где мембрана 11 является стенкой кольцевой щели 7, жесткость ее выше, чем в середине соплаи в выходном канале 3. 5Регулятор работает следующим об" разом.В канал 2 корпуса 1 подается рабочая среда, которая, протекая .через подвижное сопло 4, образованное мембраной 11, попадает в выходной канал 3, а затем в приемное сопло 12. В пространство между поверхностью сопла 4 и прилегающей к нему...

Номер патента: 978107

Опубликовано: 30.11.1982

Авторы: Ермаков, Железный, Полуэктов

МПК: G05D 7/01

Метки: расхода, регулятор

...канал ЗИз выходной полости 8 рабочая среда проходит в надмембранную пружинную полость. 10 первой мембраны,.Поскольку проходное сечение диафрагменного отверстия дросселя 7 постоянно, а перепад давления на нем поддерживается за счет воздействия первой мембраны 6 на клапан 5 посто янным, то величина расхода через регулятор поддерживается постоянной.В случае изменения перепада давления между входной полостью 4 регулятора и выходной полостью 8 дрос селя 7 равновесие мембраны 22 нару "шается, что в итоге приводит к перемещению толкртеля 21 и движению пластины 25 по неподвижной пластине 24.При этом изменяется степень открытия отверстий твердосплавных пластин 24 и 25 и перепад давления между полостями 4 и 8 восстанавливается, Для обеспечения...

Номер патента: 978108

Опубликовано: 30.11.1982

Авторы: Антон, Йозеф, Ондрей, Павел

МПК: G05D 16/00

Метки: гидравлический, гидростатическими, давления, преобразователями, регулятор

...1 могут быть уста. - новлены демпфирующие цилиндры 18 и 19, жестко соединенные с ним поршне- ЗО выми штоками. Между выводами 2 и 3 гидрораспределителя установлены последовательно включенные ресивер 20 и дроссель 21, причем одни полости цилиндров 18 и 19 соединены трубопро водами 22 и 23 обратной связи свыводами гйдрораспределителя до и после дросселя 21, на выводах 2 и 3 и гидравлической магистрали 24 установлены трубопроводы 14, демпфирующие 4 О дроссели 2. Гидрораспределитель 1 соединен с магистралью 26 слива. На фиг.2, где регулятор давления включен на стороне гидрогенератора гидростатической передачи, содержит дополни тельно гидрораспределитель 27 и сервоцилиндр 28, через рычажную передачу 29 и механогидравлический вентиль 30,...

Номер патента: 978109

Опубликовано: 30.11.1982

Авторы: Воронов, Качанов, Овчаренко

МПК: G05D 23/19

Метки: программного

...нулю и на нагреватель подаетсяпрежнее напряжение источника 18, т,е.программа идет по участку 1-2. 602. й, - й0 (точка 1 ), В этомслучае напряжение на выходе ЦАП 14 отрицательно по знаку, а по величинепропорционально разности кодов, азначит и разности значений параметра в,точках 1 и 11 . Результирующее напряжение на выходе сумматора 17 уменьшается и программа идет по участку 1 - 2. Поскольку напряжение, подаваемое на нагреватель 19, пропорционально разности температур в точках 1 и 1, а интервал- с фиксирования, то в моментрегулируемый параметр приходит в узел 2 апроксимации.3. й - М 1 д 70 (точка 1). В этом случае напряжение на выходе ЦАП 14 положительно по знаку, а по -величине пропорционально разности значений температур в точках 1 и...

Номер патента: 978110

Опубликовано: 30.11.1982

Авторы: Грязнов, Денисов, Евстигнеев, Кузьмина

МПК: G05D 23/19

Метки: термостатирующее, термоэлектрическое

...Е 30 - заданноезначение термо-ЭДС. При этом сигнал, 45 формируемый .генератором 8 пилообразного напряжения, сравнивается на пороговом элементе 5 с постоянным напряжением и относительная длительность сигнала на выходе порогового 30элемента 5 выбирается равной 0 И =0,5.Усилитель б мощности формирует импульсный .ток, протекающий через объектрегулирования.Рассмотрим работу устройства вЯ мЬмент, когда температура термоста- тируемого объема Т отличается от заданной Трд. Сигнал с датчика 1 температуры отличается от сигнала с задатчика 2 температуры,и,следовательно,на фф выходе элемента 3 сравнения имеется сигнал, отличный от нуля. Этот сигнал усиливается усилителем 4 и подается на первый вход порогового элемента 5, На второй вход...

Номер патента: 978111

Опубликовано: 30.11.1982

Авторы: Алферов, Гафиятуллин, Губайдуллин

МПК: G05D 23/19

Метки: варианты, его, многоканальный, регулятор, температуры, широтно-импульсный

...адресу. Период обнуления,составляющий ТЗ, делит период Т 4 развертывающего сигнала на число адресов й. Дешифратор 6 формирует периодические с периодом Т 1 импульсныепоследовательности (фиг.4), сдвигающие импульс от первого выхода к четвертому. Его выходные импульсы служат 45для стробирования, обеспечивающегоустойчийую работу регулятора в каждомэлементарном цикле Т 1. Контур, состоящий из запоминающего элемента 7,сумматора 8 и элемента 9, образуетмногоканальный счетчик с объемом памяти каждого канала, равным К, который н течение каждого периода Т 2 повсем адресам суммирует код 1 к прежнему значению информационных слов.При этом код выбранного слова заносится в элемент 9 (по импульсу 1 выхода дешифратора 6), суммируется скодом "1" в...

Номер патента: 978112

Опубликовано: 30.11.1982

Авторы: Барабаш, Лончаков, Лущейкин, Мясников

МПК: G05D 23/19

Метки: температуры

...ячеек различной конструкции.На чертеже представлена схема предлагаемого устройства.Устройство содержит задатчик 1 и датчик 2 температуры, подключенные к входам блока 3 сравнения, формирова- . тели 4 и 5 сигнала, подключенные входами к выходу блока 3 сравнения, исполнительные элементы б и 7 (нагрева и охлаждения соответственно), ком.паратор 8, таймер 9 с индикатором 10 и функциональный преобразователь 11 с задатчиком 12 коэффициента преобразования. Вход компаратора 8 подключен К выходу блока 3, связанноМу с 35 входами формирователей 4 и 5, а выходс запускающим входом таймера 9. Второй вход функционального преобразователя 11 подключен к выходу задатчика 1, связанному с одним из входов бло ка 3, первый вход связан с задатчиком 12...

Номер патента: 978113

Опубликовано: 30.11.1982

Авторы: Биниашвили, Мебадури, Паресишвили, Тевзадзе, Харебава, Чкония

МПК: G05D 27/00

Метки: варианты, его, листа, процесса, тепловой, чайного

...В случае рассогласования температуры на входе аппаратов 2 с заданным значением температуры блок 4 сравнения бО включает соответствующий канал блока7 реле времени, который, через один из исполнительных механизмов 6 воздействует на регулирующий кран 8. Регулирующий кран 8 постепенно и равномер но открывает или закрывает канал подачи топлива в калорифер 9 соответствующего аппарата 2 в течение промежутка времени, установленного на соответствующем реле времени блока 7 реле времени. Эти корректирующие воздействия на подачу топлива в калорифер 9 аппаратов 2 тепловой обработкичая автоматически производятся до тех пор, пока не устанавливается заданныйтепловой режим работы каждого аппарата 2.Во втором варианте выполнения устройства (фиг.2) оно...

Номер патента: 978114

Опубликовано: 30.11.1982

Авторы: Брикач, Клюшин, Комаров, Нелюбин, Угодчиков

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...13 коррекции модели,Способ осуществляют следующим образом.С датчиков 1-4, блоков 6 и 7 пе риодически поступают в блок 8 управления текущие значения числа оборотов мешалки (й), рН и рОсреды, температуры (й ) в .ферментере 5, значение интенсивности биохемилюминисцен ции проб и общего количества клеток культивируемых микроорганизмов. В блоке 8 по этим значениям вычисляется процент живых клеток и происходит сравнение с соответствующими контроль 45 ными значениями и оптимальными на данный период, вычисляемыми по математической модели, построенной на основе статистических данных по предыдущим процессам культивирования 20 Е Со 11 М. Если текущие значения общего количества клеток и процента живых клеток пробы лежат в пределах вычисления по...

Номер патента: 978115

Опубликовано: 30.11.1982

Авторы: Бярулис, Коцюс, Симутис, Станишкис

МПК: G05D 27/00

Метки: выращивания, дрожжей, кормовых, процессом

...сигнал, управляющий исполнительным механизмом 5 на линии подачи воды на охлаждение.Изменение рН среды в ферментереизмеряется датчиком. 6 рН подключен"ным через вторичный прибор 7 к регулятору 8, который формирует регулирдеющее воздействие, управляющее ис"пблнительным механизмом 9 установленным на линии подачи аммиачной во,п,ы еПодача воздуха в ферментер поддерживается контуром стабилизации подачи воздуха, содержащим расходометр 10, вторичный прибор 11, регулятор 12 и исполнительный механизм 13. При отклонении расхода воздуха от задан ного значения регулятор вырабатываетрегулирующее воздействие для исполнительного механизма 13, управляюще"го подачей воздуха в ферментер.Стабилизация рНсусла, подаваемого в ферментер, осуществляется...
