G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1462257

Опубликовано: 28.02.1989

Автор: Морозов

МПК: G05D 7/00

Метки: дозирования, жидкости

...22 поступает в разделительную воронку 5 и далее к потребителю, а воздух через воздухоотделитель 4 поступает на вход струйного аналогового усилителя 6. Полученный на его выходе сигнал проходит через сглаживающий фильтр 7 на аналоговый повторитель-усилитель 8 мощности и далее в виде обратной связи на вход регулятора 9 расхода. Если расход дозируемой жидкости не соответствует заданному то с помощью регулятора 9 расхода производится его автоматическая коррекция, Аналоговый повторитель-усилитель 17 мощности повторяет сигнал от регулятора 9 рас. хода и подает его на командный вход регулирующего клапана 19,Регулирующий клапан 19 регулирует подачу сжатого воздуха от источника 16 и в командный вход 23 перекачйвающего эрлифта 10, который...

Номер патента: 1462258

Опубликовано: 28.02.1989

Авторы: Захаревич, Юферев

МПК: G05D 7/01

Метки: расхода

...патрубка 1 со стороны камеры 5 и диском 7, а также между диском 7 и стенками тороидальной камеры. При открытии клапана 11 давление в наддисковой полости понижается и диск 7 всплывает, сообщая входной и выходной патрубки, причем рабочая жидкость поступает в наддисковую полость также через профилированный паз 8. в крьппке 4.Определенному открытию на высотуЬ управляющего клапана 11 соответствует определенное открытие дискана угол М. Если под действием каких-либо причин при данном Ь диск в камере всплывает на большую величину этого значения с, то увеличивает ся площадь проходного сечения паза 8, определяемая положением диска 7. При этом уменьшается суммарное гидравлическое сопротивление зазора с и паза. Натекание рабочей жидкости в...

Номер патента: 1462259

Опубликовано: 28.02.1989

Автор: Токарев

МПК: G05D 9/00

Метки: вод, подземных, уровня

...могут быть использованыуниверсальные стаканы 13 со стенками максимальной и одинаковой высотыи с водопроточнымн отверстиями 14на разных уровнях. Отверстия 14, расположенные на глубине требуемых.уровней и выше, открыты. Отверстия14, расположенные ниже глубины требуемых уровней, закрыты пробками 15. Устройство работает следующим образом.Через водозаливные краны 12, водоподъемные трубы 6, сифонный трубопровод 11 водосливная труба 7 и стаканы 8-10 заполняются водой с удалением из системы воздуха. Краны 12 закрываются, и сифонный трубопровод 11 под действием разности уровней Н-Нз начинает перекачивать воду из откачных скважин 1 и 2 в поглощающую скважину 4, Уровни воды в откачных скважинах 1 и 2 снижаются до отметок в соответствии с...

Номер патента: 1462260

Опубликовано: 28.02.1989

Автор: Тюльменков

МПК: G05D 9/12

Метки: жидкости, расхода, скорости, стабилизатор

...жидкости. 15Стабилизатор скорости расхода жидкости состоит из емкости 1 со сливным краном 2, крышки 3 для герметизации емкости 1 с установленным на ней краном 4, каналом 5 подачи, 20 проходящим,через крышку 3 в,емкость1 для подачи жидкости, трубки б,соединяющей воздушную полость емкости 1 с герметичной полостью П-образного электроконтактного манометра , в 25 нижней точке колена которого фиксирован контактом 8, В другой полости манометра 7 укреплен на поплавке контакт 9 Контакты 8 и 9 подключены к исполнительному устройству по дачи жидкости (не показано).Стабилизатор скорости расхода жидкости работает следующим образом,Если контакт жидкости с воздухом не допустим, то емкость 1 при отсутствии притока жидкости и открытом кране 4 продувают...

Номер патента: 1462261

Опубликовано: 28.02.1989

Авторы: Видюков, Макиев, Юрасов

МПК: G05D 9/12

Метки: вододелительном, воды, ирригационного, канала, узле, уровня

...сигнал с датчика 1 изменяется и на выходе элемента 2 сравнения появляется сигнал рассогласования Е,подаваемый на регулятор 4.Регулятор вырабатывает управляющее воздействие, которое перемещает затвор 5 основного отвода в сторону компенсации возмущения. Перемещение затвора 5 вызывает изменение сигнала с датчика 6 положения, что вызывает появление сигнала рассогласования Б на выходе элемента 7 сравнения (так как сигнал с датчика 8 не изменился),/Сигнал с через сумматор 10 поступает на вход регулятора 15, который перемещает затвор 9 в сторону, противоположную перемещению затвора 5, до тех пор, пока сигнал с датчика 8 положения не сравняется по величине с сигналом с датчика 6 и на выходе элемента 7 сравнения сигнал Я не становится равным...

Номер патента: 1462262

Опубликовано: 28.02.1989

Авторы: Гольдберг, Душевский, Крутицкий, Миронов

МПК: G05D 13/04

Метки: двигателя, скорости

...в виде преобразователя 29, выпрямителей 30-30 и фильтров 31-31-.Устройство работает следующим образом.Синусоидальный сигнал с выхода преобразоватеЛя 1 через конденсатор 2 поступает на усилитель-формирователь 3, где преобразуется в прямоугольный и подается на вход преобразователя 4, а затем через линию 5 задержки на вход компаратора 6, где сравнивается с опорным напряжением источника 7. Если сигнал выше опорного напряжения, то он через ключевой элемент 8, усилитель 9, разделительный трансформатор 10 поступает на вход формирователя 11 выходного сигнала. При обрыве цепи преобразователя 1 на входе второго усилителя- формирователя 12 формируется и подается сигнал на управ 10 15 20 учета 3-4-кратных перегрузок в то 45 50 55 25 30 35...

Номер патента: 1462263

Опубликовано: 28.02.1989

Автор: Осадчий

МПК: G05D 13/10

Метки: гидромеханический, датчик, скорости, угловой

...11грибкового клапана 4 выполнен с профилем 12 его рабочей части 10, симметрично относительно оси перпендикулярной оси грибкового клапана 4.На профиле 12 разгрузочного участка11 выполнены радиальные выступы 13.Датчик работает следующим образом.При вращении привода, каждой скорости которого соответствует определенная центробежная сила, развиваемая грузиками 3, усилие через иглу5 передается на грибковый клапан 4.Радиусы сферы иглы выполнены такимобразом, что на поверхности контакта создается момент трения, позволяющий приводить во вращение грибКовый клапан 4 во втулке 6. В результате возникает момент количестВа движения, что дает возможностьстабилизировать ось вращения клапана в пространстве. Перемещение грибкового клапана4 вдоль оси...

Номер патента: 1462264

Опубликовано: 28.02.1989

Автор: Осадчий

МПК: G05D 13/10

Метки: вала, вращения, датчик, центробежный, частоты

...на осях 5 и 6 и снабженных центробежными грузами 7 и 8, смещенными на величину Х относительно плоскости кача Ния рычагов против направления вращения вала 1 (фиг.2), вторую пару Г-образных рычагов 9 и 10, установленных на осях 11 и 12 и снабженных пустотельки центробежными грузами 25 13 и 14, смещенными на величину Х ,относительно плоскости качания рычагов 9 и 10 по направлению вращения вала 1. Рычаги 3 и 4, .9 и 10 кинематически связаны .через иглу 15 с ис полнительным механизмом (йе показан), причем объемный вес грузов 13 и 14 меньше объемного веса жидкой среды.Датчик работает следующим образом.35Положение грузов 7, 8, 13 и 14 а следовательно, и иглы 15, зависит от частоты вращения вала 1 и плотности жидкой среды. Изменение плот-...

Номер патента: 1462265

Опубликовано: 28.02.1989

Авторы: Дубинич, Ермаков, Куделев, Черняк

МПК: G05D 16/06

Метки: газа, давления, регулятор

...путем создания определеннойсилы, воздействующей на чувствительный элемент 4 со стороны пружин5 и 14,В случае, если при закрытом дросселирующем клапане давление в камере 3 регулятора повышается сверх установленного, чувствительный элемент 4 вместе со штоком 12 не останавливается в среднем положении, а продолжает движение вверх, сжимая пружину 5. При этом запорный элемент 13 лишается опоры на регулирующий элемент 9. В результате пружина 14, преодолевая силу давления газа на запорный элемент 13, действующую со стороны выходной камеры 3, отрывает его от кромки полого штока 12 и прижимает к регулирующему элементу 9 (фиг.2).Предохранительный клапан открывается, сбрасывая газ из выходной камеры 3 регулятора в атмосферу.Давление газа в камерах...

Номер патента: 1462266

Опубликовано: 28.02.1989

Автор: Маргулис

МПК: G05D 16/06

Метки: давления, регулятор

...работает следующим образом.При отсутствии давления регулирующий орган 3 регулятора закрыт,управляющий орган 10 открыт. При подаче давления на вход регулятора давление в полости 11 повышается до заданного пружиной 9, регулирующий орган 3 открывается и регулятор начинает работать. При этом в полостиподдерживается заданное давление, в полостях 11 и 4 - управляющее,несколько большее, чем давление в полости 7.При изменении расхода или давления на входе происходит отклонение давления в полости 7, предположительно на величину д Р. Изменение давления в полости 7 воздействует на поршень 12 .и перемещает его на ве- личину где дР - изменение давления в полости 7,Г - площадь поршня 12;С- жесткость пружины 16,С 1 - жесткость пружины 14,Перемещение...

Номер патента: 1462267

Опубликовано: 28.02.1989

Авторы: Емельянов, Масляков, Маслякова, Савенко

МПК: G05D 16/06

Метки: давления, регулятор

...и с рабочей камеры регулятора давления происходит свободный переток жидкости в выходной патрубок.Давления в рабочей камере не будет, Поэтому под действием давления жидкости, которое воздействует на запорный орган 6 и поднимает его, начинается свободный переток жидкости из входного патрубка 2 в выходной патрубок 3 и далее в дождевальную машину "Фрегат". После того,как в импульсной трубке 19 гидравлической аварийной защиты дождевальной машины появляется давление, она под- . соединяется к подмембранной полости 18 нижней рабочей камеры клапана 15.За счет давления в гидравлической аварийной защите дождевальной машины, в рабочей камере 18 создается необходимое давление, за счет которого игла 16 клапана 15 находится в приподнятом положении и...

Номер патента: 1462268

Опубликовано: 28.02.1989

Авторы: Гречихин, Кондратьев, Югай, Янин

МПК: G05D 16/06

Метки: запорно-регулирующее

...полости 29 и 30 второ.Го и третьего управляющих клапановсоединены с выходом трубопровода 14.Устройство работает следующим образом.При подаче воды под давлением онапоступает по каналу 6 через фильтр7 и дроссель 8 в надмембранную полость 5. Из надмембранной полостипроисходит отток воды по соединительному каналу 10 в выход трубопровода 14. При этом клапаны 11-13 открыты. Запорньгй орган 2 перемещаетсяВверх и открывает проходное сечениетрубопровода. Устройство переводитсяв режим работы регулятора давления 5 1 О 15 20 2 30 35 40 45Формула изобретенияЗапорно-регулирующее устройство, содержащее установленный на трубопроводе мембранный исполнительный механизм, надмембранная полость которого соединена через дроссель с входом трубопровода и...

Номер патента: 1462269

Опубликовано: 28.02.1989

Автор: Доронин

МПК: G05D 16/06

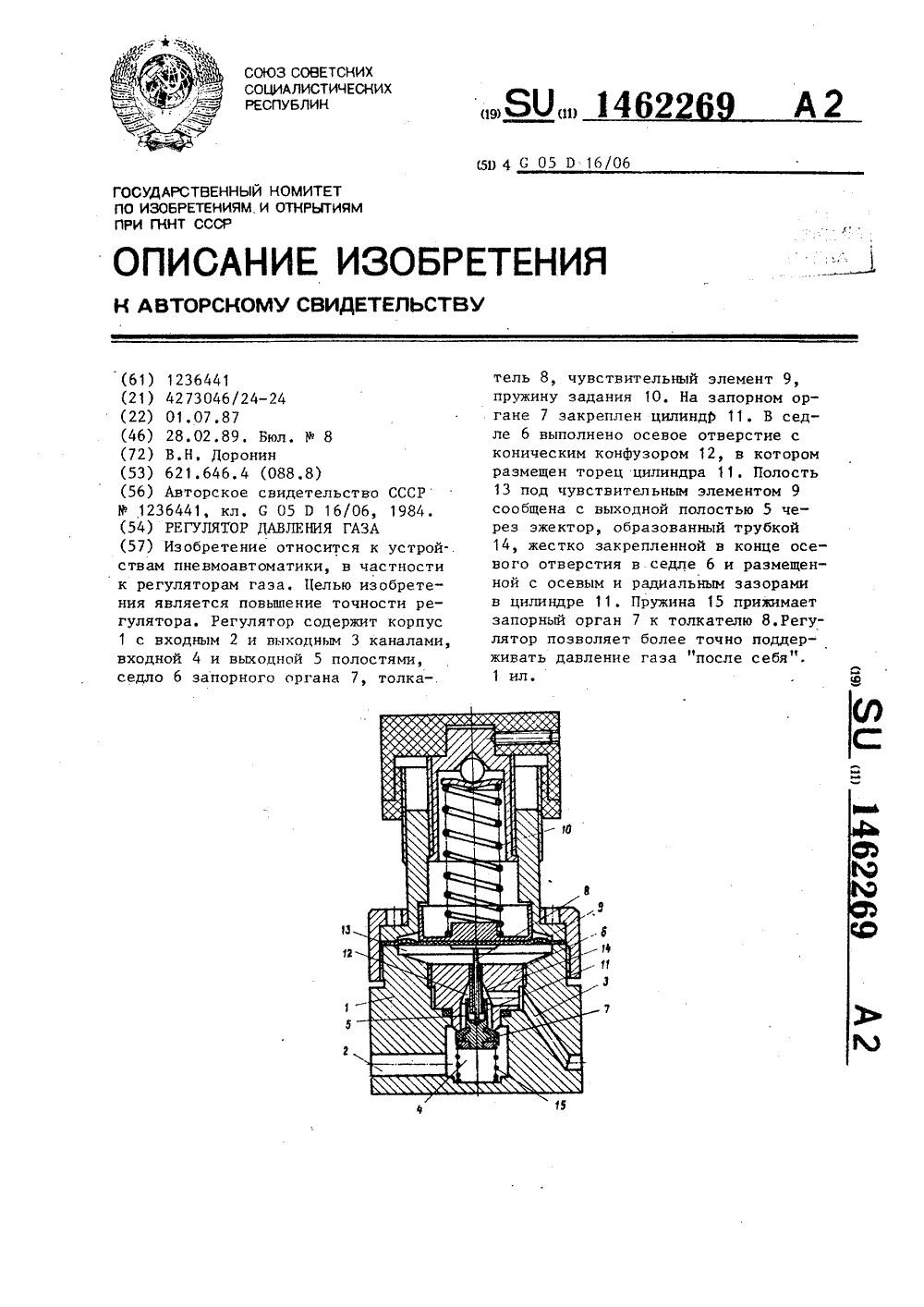

Метки: газа, давления, регулятор

...с входной 4и выходной 5 полостями, между которы,ми установлено седло 6 запорного органа 7, связанного через толкатель 8:с чувствительным элементом 9, нагру;женным пружиной 10 задания. На запорном органе 7 со стороны чувствительного элемента 9 закреплен тонкостенный цилиндр 11, В седле 6 выполнено осевое отверстие, образующеевыходную полость 5 и на участке, охватывающем торец цилиндра 11,выполненное в виде конического конфуэора12. Полость 13 под чувствительнымэлементом 9 сообщена с выходной полостью 5 через эжектор, выполненный,в виде трубки 14, одним концом жестко закрепленной в конце осевого от-,верстия в седле 6, а другим концомразмещенной с радиальным и осевымзазорами в цилиндре 11. По оси трубки 14 с радиальным и осевым...

Номер патента: 1462270

Опубликовано: 28.02.1989

Авторы: Клюев, Курбатов, Масляков, Маслякова, Филатов

МПК: G05D 16/10

Метки: запорно-регулирующее

...патрубками, установленный в нем эапорный орган, связанный с поршнем гидропривода, шток которого кинематически связан через упор с подпружиненным клапаном, четырехходовой кран управления, подводящий канал которого соединен с входным патрубком, а рабочие каналы соединены с входами надпоршневой и подпоршневой полостей гидропривода, выходы которых соединены соответственно с первым и вторым входами управляющего органа, двухседельный клапан которого связан с подпружиненным мембранным чувствительным элементом, управляющая полость которого соединена с выходным патрубком, и блоком управления аварийной защиты дождевальной машины, о т л и ч а ю щ е е с я тем, что, с целью повышения точности . и надежности устройства, в нем управляющий орган...

Номер патента: 1462271

Опубликовано: 28.02.1989

Авторы: Вдовиченко, Венцеславский, Голованов, Маламуд, Яновицкий

МПК: G05D 21/00

Метки: водорода, ионов, концентрации

...ВРН = РНР - РН.Если 14 РН 1 ЛРН , то блок 2 управления формирует сигнал 1 Неисправность".Если дрН 1ЛРН , то значение РН с учетом знака заносится в ячейку ОЗУ 32, и блок 2 управления формирует команды включения клапана 13 (Вых.1) и переключения распределителя 7 (Вых.2). Сжатый воздух через включенный клапан 13 и трубу 11 поступает в эжектор 9, где создается . разрежение, и электролит из ванны 1 по трубе 4 через распределитель 7 (открытый клапан 22), по трубе 12 поступает в датчик 3 кислотности и далее, через всасывающую трубу 10 - в эжектор 9, где захватывается воздушной струей и через сифон 8 стекает в ванну 1. В датчике 3 кислот- ности происходит замена промывной жидкости электролитом.По истечении времени Т, когда промывной раствор в...

Номер патента: 1462272

Опубликовано: 28.02.1989

Авторы: Афанасьев, Курбан, Маринкин

МПК: G05D 23/02

Метки: регулятор, температуры

...возвратную пружину 19, сильфон 20 герме тизации.Регулятор температуры работает следующим образом.При повышении температуры регулируемой среды термочунствительная жид 25 кость,в термобаллонах 1 и 2 начинает расширяться и, поступая через дистанционные трубки 3 и 4, перемещает сильфоны настройки исполнительных механизмов 5 и 6. Настройка на чала трогания устанавливается задатчиками 7 и 8. Перемещение штока силь. фона настройки исполнительного механизма 5 приводит к повороту рычага 16 вокруг оси 17 на угол ч" При этом 35 корпус исполнительного механизма 6 также перемещается на уголчто приводит к перемещению регулирующего органа 18 на ход Ь . Перемещение сильфона настройки исполнительного механизма 6 вызывает дополнительное перемещение жестко...

Номер патента: 1462273

Опубликовано: 28.02.1989

Автор: Лукьянов

МПК: G05D 23/08

Метки: регулятор, температуры

...проводимости зазоров во вторичной обмотке 5 наводится максимальное напряжение, подводимое к нагревателю.По мере увеличения температуры среды полукольца биметаллического магнитопровода 1 распрямляются.При, этом верхняя часть биметаллических полуколец в сечениях 8,и 82 отходит от дополнительного магнитопроводящего сердечника 2 в обе стороны, одновременно поднимаясь. Таким образом, увеличиваются зазоры б, 2 между се,чениями 8 и 82 биметаллического маг. нитопровода и дополнительным магнитопроводящим сердечником 2 и одно" временно при разгибе уменьшается площадь перекрытия секций в зазорах. Проводимость зазоров С , падает и стремится к. е. с ростом температуры активная часть перекрытия сечений в зазорах 3 уменьшается и стремится от...

Номер патента: 1462274

Опубликовано: 28.02.1989

Авторы: Афонин, Курбан, Никитин, Скворцов

МПК: G05D 23/12

Метки: регулятор, температуры

...температуры работаетследующим образом.Увеличение температуры регулируемой среды приводит к увеличениюобъема термочувствительной жидкостив термобаллоне 1, которое через ка рпилляры 2 дистанционной связи пере дается к исполнительному элементу3, что обуславливает перемещениештока 5 с трехходовым регулируемымклапаном и снижение расхода горячей 45воды,УвЕличению температуры регулируемой среды на величину дТ соответствует ход штока 5 на величину Н(фиг.2), в конце которого клапан 8садится на нижнее седло корпуса 14,а клапан 10 поджимается усилием пружины 9 к,верхнему седлу. Данное положение тарелей 8 и 10 (зона перекрытия регулятора) сохраняется придальнейшем пощппении. температуры на значение 4 Тер т.е. до тех пор, пока шток 5 не совершает...

Номер патента: 1462275

Опубликовано: 28.02.1989

Автор: Кижаев

МПК: G05D 27/02

Метки: бумагомассных, влажностью, диаметром, жил, машинах, самонастраивающаяся

...1 таким образом чтобы компенсировать изменение характеристик объекта 2 по этому каналу управления.Таким образом, модель, блок деления и блок умножения обеспечивают в каждом канале эффект самонастройки. Аналогичные явления возникают и во втором канале регулирования, содержащем блок 6, объект 2, датчик 7 диаметра и числа изолируемых жил, регулятор 8 диаметра, вторую модель 15, блок 16 деления и блок 17 умножения. Компенсация контура регулирования диаметра на контур регулирования влажности осуществляется компенсатором 23, так как это влияние значительное и описывается квадратичной зависимостью. В третьем канале регулирования блок 21 прогно 40 1. Самонастраивающаяся система управления диаметром и. влажностью жил на бумагомассных машинах,...

Номер патента: 1463736

Опубликовано: 07.03.1989

Авторы: Гольберг, Коломыцев, Коноваленко, Пахомов, Подкопаева, Самоцветов, Хитрова, Черепов

МПК: C08F 136/08, G05D 27/00

Метки: бутадиена, непрерывным, полимеризации, процессом, растворной

...(Р); измеряемого расхо Оа модификатора (КОК); измеряемогоасхода иниециатора (н, Ь 1 Вц), Концентрация бутадиена в шихте 40 масе%9 заданная динамическая вязкость равна 8+0,5 П.15Измеряемые параметры; температура в полнмеризаторах равна 1 - 70 С, 2 - 75 С, 3 - 80 С; расход шихты ,800 кг/ч; расход модификатора 28 кг/ч; расход инициатора 19,2 кг/ч. 2 рВычислительное устройство рассчи(КОК 3 тывает молярное соотношениеН.ЬВц 1 следующим образом; по известной плотности растворов модификатора и ини б циатора и их концентрации в растворе ,определяется цодача компонентов ка" талитического комплекса и рассчитывается ихмолярное соотношение .В заданном примере плотность равна 0,8 кг/л, концентрация модификато" ра в растворе 0,046 моль/л, концентрация...

Номер патента: 1464143

Опубликовано: 07.03.1989

Авторы: Бельгов, Давид-Оглы, Ливада, Савчук

МПК: G05D 7/01

Метки: дроссель, нефтяного, потока

...с геолого-технологическими требованияьпг, Поток проходит из входной полости 12 через штуцер 14, выходную полость 13 и попадает в трубопровод. Торец втулки 7, обращенный навстречу потоку, испытывает значительное усилие, равное произведению площадй торца на разность давлений жидкости до и после штуцера 14. Под действием этой силы втулка 7 стремится переместиться по потоку, но пружина 21 этому препятствует, сила сжатия пружины регулируется перемещением кольца 22, В случае, когда отверстие штуцера 14 забивается инородными частицами, давление до штуцера 14 резко возрастает, а давление после штуцера 14 начинает падать до О, Торцовая часть втулки 7 начинает испытывать усилие, превышающее противодействие пружины 21, Втулка 7 перемещается...

Номер патента: 1464144

Опубликовано: 07.03.1989

Авторы: Лукин, Пшеничников, Сегеда

МПК: F16K 11/04, G05D 7/01

Метки: клапан, несмешивающий, регулирующий, трехходовой

...проточками 8 и 9 переменного прямоугольного сечения. Плунжер 7 крепится к корпусу 1 двумя гибкими элементами 10 и 11, образуя промежуточные полости 12 и 13, соединенные между собой сквозной проточ- кой 14. Плунжер 7 жестко связан соштоком 15.Клапан. работает следующим образом.30В среднем положении плунжера 7 входные патрубки 2 и 3 перекрываются средним участком плунжера, и ис" .течение сред не происхоцит. При перемещении плунжера 7 вправо от среднего положения плавно увеличиваетсярасход первой среды, которая поступа"ет с входного патрубка 2 по проточке 8 в полость 12 и через пррточку14 в полость 13 и выходной патрубок 404 . При перемещении плунжера 7 влевоот среднего. положения плавно увеличивается расход второй среды, котораяпоступает...

Номер патента: 1464145

Опубликовано: 07.03.1989

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/00

Метки: бьефа, верхнего, гидротехнических, регулятор, сооружениях, уровня

...поступлении избыточного расхода в сооружение основной затвор 1начинает приоткрываться, перемещая вто же время жестко связанный с нимклапан 14, который открывает промывное отверстие 13, вследствие чего начинается перемещение масс воды в сторону образовавшихся отверстий (фиг.3). При этом происходит отток воды ииз камеры 8 вспомогательного затворачерез отверстие, образованное открытием основного затвора 1, и черезпромывное отверстие 13, что сопровождается понижением давления внутри камеры 8. Вследствие этого вспомогательный затвор 7 начинает опускаться донекоторого гавновесного состояния(фиг. 3). Причем, положение вспомогательного затвора 7 зависит от открытия основного затвора 1, т.е., чембольше его открытие, тем больше величина...

Номер патента: 1464146

Опубликовано: 07.03.1989

Автор: Балинский

МПК: G05D 16/00

Метки: газа, давления

...из5 .паровых сред и является усовершенствованием устройства по авт. св. У 646318.Цель изобретения - повышение эффективности работы устройства.На чертеже представлена принципиальная схема устройства для регулирования давления газаУстройство содержит регулятор 1 давления газа с подогревателем 2,дроссель в виде вихревой трубы 3, , блок 4 адсорберовсостоящий из двух аппаратов, сепаратор 5 для отделе, ния кондансата, регулирующие и отклю чающие задвижки 6 трубопроводов, ли-нии 7 и 8 продувки адсорбента.Устройство для регулирования дав,;ления работает следующим образом.Перед дросселированиемв регуля" 25 торе давления газ предварительно нагревается в подогревателе,2, по,; следний может быть вьптолнен отдельно или в совокупности срегулятором...

Номер патента: 1464147

Опубликовано: 07.03.1989

Авторы: Антошин, Воронов, Гапон, Гунбин, Кадулин, Качанов

МПК: G05D 23/19

Метки: программного

...- на вход ВК,. По переднему фронту этого импульса код суммы записывается в регистр 26.п, после чего этот код появляется на выходах регистра 26.п. Таким образом в регистре 26.пнакапливается сумма кодов приращения теплового потока, соответствующая первому слагаемому выраЖения (2).Следующий тактовый импульс вызывает появление "1" на и-выходе дешифратора 28, который подключен к входу ВР регистра 26,п-З и через элементы И 29 - к входу С регистра 26,п. При этом в общую шину подает,ся код, хранимый в 26.п-З, и с нее записывается в регистр 26.п. Процесс "сдвига" содержимого регистров продолжается до тех пор, пока содер 146414 7. 2+ ДЯ;,К 20 25 30 50 55 жимое регистра 26.1 не запишется в регистр 26.2. После этого через первый...

Номер патента: 1465065

Опубликовано: 15.03.1989

Автор: Кротков

МПК: B01D 9/02, G05D 27/00

Метки: кристаллизатора, работы

...Приизменении условий кристаллизации, которые зависят от изменения концентрации основного некристаллизующегося компонента и температуры в питающем сборнике, а также изменения температуры кипения пульпы в кристаллиэа-, торе, вычислительное устройство произ- .водит коррекцию задания многосвязному регулятору по концентрации осцовно го кристаллизующегося компонента впитающем сборнике.Коррекции указанных величин осуществляют при постоянном расходе исходного раствора, подаваемого в крис таллиэатор из питающего сборника,Определение значений выходных переменных многосвязного регулятора может производиться, например, по формулам:М : 8 /(КМ,(8. + 8 В; 11 Р = 8 В/(КР (81, + 8 В, (2) БВ - внутренние переменныерегуляторов;УМ - значение первого...

Номер патента: 1465094

Опубликовано: 15.03.1989

Авторы: Белоконев, Болоцкий, Радионцева

МПК: B01D 53/26, G05D 7/00

Метки: воздуха, осушки, сжатого, установкой

...воздуха на управление распределительными клапанами 5 и 16. Клапан 5 открыт, обеспечивая прохождение сжатого воздуха от компрессора 3 через адсорбер 2, а клапан 16 закрыт, перекрывая выход осушаемого воздуха в атмосферу.При снижении давления воздуха в питательной магистрали 22, нижнего предела установки срабатывания реле 11 давления оно подает команду пусковому устройству 5 10 15 20 25 ЗО 35 40 45 50 55 12 на включение компрессора 3 или перевод его в режим нагнетания.Сжатый воздух от компрессора 3, проходя через обратный клапан 21, подается в питательную магистраль 22, к которой подключаются потребители сжатого воздуха.В это время часть осушенного сжатого воздуха после адсорбера 2, работающего в режиме сушки, через подогреватели 17...

Номер патента: 1465103

Опубликовано: 15.03.1989

Авторы: Балакин, Затрубщиков, Макаров

МПК: B01F 13/04, G05D 27/00

Метки: жидкой, приготовления, смеси

...клапан 8 на трубопроводе теплоносителя. Происходит нагрев смеси и ее перемешивание. Температура Вр (фиг. 2) контролируемая датчиком 11 (фиг. 1), увеличивается быстрее, чем температура смеси 20 6,(фиг. 2). В момент достижения температурой бр заданного настройкой регулятора 12 значения (фиг. 1) выходной контакт регулятора 12 замыкается и происходит включение промежуточного реле 18. При дальнейшем разогреве при достижении тем 25 пературой смеси заданного значения происходит замыкание выходного контакта регулятора 13. При размыкании контактов 20 и 23 прекращается подача питания на электромагнит 28 и закрывается клапан 8. Подача теплоносителя в рубашку емкости 1 по труления до некоторого максимального значения, а затем снижается. Также после...

Номер патента: 1465446

Опубликовано: 15.03.1989

Авторы: Алейников, Калинов, Кольцов, Черников

МПК: C10G 33/00, G05D 9/00

Метки: маточника, процессом, разделения, рифамина, хлороформового, экстракта

...16 на проточную полость 17 и 15 поплавковую полость 18, в которую помещен полый магнитный поплавок 19,заполненный одной из разделяемыхжидкостей, имеющей меньшую плотность.Поплавок 19 взаимодействует с управляемым магнитом бесконтактнымпереключателем 14 (например, герконом),Устройство работает следующим об-,разом.В отстойник 1 загружается смесьхлороформового экстракта рифамина с3 1465446 маточником. После отстоя и разделения смеси нажимается кнопка 8 "Пуск" и включается триггер 9, который выходным сигналом переключает второе и третье трехмембранные реле 4 и 6, Выходной сигнал третьего трехмембранного реле 6 открывает исполнительйый механизм 7 на линии. слива из отстойника 1, При достижении задан ного уровня в отстойнике 1, что...

Номер патента: 1465874

Опубликовано: 15.03.1989

Авторы: Кузьмичева, Ройз

МПК: G05D 9/00

Метки: водовыпусков, воды, регулятор, трубчатых, уровня

...имеет вид И +М =М (9)С учетом выражений (4), (5), (6) соотношение (9) примет вид 21 Я 2 соМ+С 1 з 1 п=(1 сов Ж+Р)-Ь) Ь2 соз (сС+3)Так как вращательные моменты Ии И от сил давления воды на щит и поплавок 5 противоположны друг другу, то они препятствуют возникновению раскачки регулятора от действия случайных внешних возмущений. Регулятор работает устойчиво без демпФирующих устройств.При полном отключении потребителей уровень воды в канале увеличится на некоторую величину ЬЬ,при которой произойдет закрытие щитаПри закрытом положении щитана подвижные части регулятора действуют силы (фиг. 4, 5).: Р - гндростатического давления на цит 1 со стороны1верхнего бьефа; Р - гидростатического давления на напорную грань 7 поплавка 5 со стороны...
