G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1001023

Опубликовано: 28.02.1983

Авторы: Захарчук, Ильинков, Маркин, Олифер, Ошмянский

МПК: G05D 11/08

Метки: ваннах, концентрации, примесей, промывных

...к второму входу блока 10 сравнения.Устройство работает следующим об-. разом.При поступлении подвески с деталями в промывную ванну 1 с задатчика 8 коэфФициента переноса электролита и эадатчика 9 площади деталей на подвеске в вычислительный блок 6 вводятся соответственно значения коэффициента переноса К и площади деталей б . В вычислительномблоке б производится вычисление концентрации примесей С в промывной ванне.Изменение концентрации примесей о промывной ванне происходит эа счет пе./реноса подвеской электролита из предшествующей ванны и за счет добавления в ванну промывной воды,Количество ц примесей, занесенных из предшествующей ванны, вычисляет" ся по Формуле= Я К С, (1) где СОВ - концентрация электролита вванне, предшествующей...

Номер патента: 1001024

Опубликовано: 28.02.1983

Авторы: Корнышов, Перетятько

МПК: G05D 13/04

Метки: настройки, оборотов, предельных, регулятора, турбомашины

...на условно принятую велицину Сс, замеряемую датчиком перемещения. Установленную приэтом величину усилия Р принимают эталонной для настройки данно"о типоразмера регуляторов безопасности.Для настройки регулятора данноготипоразмера на другой турбине его нагружают,эталонным усилием Р и путеизменения положения регулировоцной гайки регулятора добиваются перемещения бойка регулятора на величину а, принятую при определенииэталонной величины усилия РОкончательную проверку уровня настройки регулятора безопасности выполняют повышением числа оборотов ротора турбо-машины при штатном пуске,На чертеже представлено устройство для осуществления предлагаемогоспособа настройки регулятора.Силоизмерительный элемент 1 с помощью звена захвата 2...

Номер патента: 1001025

Опубликовано: 28.02.1983

Авторы: Исаев, Прокофьев, Прошин

МПК: G05D 13/14

Метки: вращения, регулятор, частоты

...регулятора частоты на триг,2разрез А-А на фиг. 1.Регулятор содержит вал 1, на,котором установлен диск 2 с полюсами 3каз 1390/52 ВНИИПИ одписное Патент", г. Ужгород, ул, Проектная илиал 3 10010 и консольно закрепленную над диско 2 гибкую пластину 4 с тремя постоянными магнитами 5, один из которых расположен по одну сторону от плоскости диска симметрично двум други магнитам, установленным по другую .сторону.Регулятор частоты вращения работает следующим образом,При вращении диска 2 его полюса 3 о проходят мимо трех магнитов 5 и периодически изгибает пластину 1 силой магнитного взаимодействия. При достижении такой скорости, при которой частота взаимодействия совпадает с час- ь гогой собственных колебаний пластины 1, последняя входит в...

Номер патента: 1001026

Опубликовано: 28.02.1983

Авторы: Исаев, Прокофьев, Прошин

МПК: G05D 13/28

Метки: регулятор, тормозной, центробежный

...регулятор; на .фиг. 2 " разрез А-Л на фиг. 1,Регулятор содержит вал 1, упругие элементы 2, центробежные грузы 3,20 втулку 4, имеющую кольцевой паз 5.Регулятор работает следуюцим образом.При вращении вала 1 под действиемцентробежных сил магнитные грузы 33 100на упругих элементах 2 смещаются отцентра вала,Величина смещения магнитных) грузов пропорциональна квадрату угловойскорости вала 1. По мере расхожденияцентробежных грузов создается сильное увеличение тормозного моментаза счет увеличивающихся сил взаимодействия магнитного поля грузов сгистерезисным материалом втулки 4силы эти, как известно, зависят отобъемов взаимодействующих материалови увеличения радиуса приложения этихсил.Для получения эффекта торможенияо...

Номер патента: 1001027

Опубликовано: 28.02.1983

Авторы: Иванов, Староверов

МПК: G05D 13/62

Метки: дискретный, пропорционально-интегральный, регулятор

...системы регули" 25 хода элемента И 6 будет сниматься сиг. рования, нал, ширина импульсов которого опреЦель изобретения - повышение точ- ,деляется как разность между длитель- ности регулятора. ностями импульсов Т с фазового дискУказанная цель достигается тем, риминатора 2 и выходных импульсов тцто в дискретном пропорционально-ин- зО с одновибратора 8. Этот сигнал рас тегральном регуляторе, содержащем по- ширяется в К раз формирователем 7 следовательно соединенные задающий длительности импульсов, Расширенный генератор, фазовый дискриминатор, эле. скорректированный широтно-импульсный мент И, формирователь длительности сигнал поступает на силовой преобраимпульсов, силовой преобразователь и зователь 3, Электродвигатель ( вра"...

Номер патента: 1001028

Опубликовано: 28.02.1983

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...поднят вверх, при этом часть жидкости 11 из полости 10 по каналу 19 и дросселыгому уст. ройству 20 вытеснена в полость 1 цилиндра 16, поршень 17 которого при этом максимально передвинутвправо и упирается в правое днище цилиндра 16. Рабочая средагаэ) высокого давления подводится к входному каналу 2. В щели между клапаном 5 и седломгад дросселируетсяего давление понижается. Гаэ с пониженным давлением поступает на выход регулятора. Давление газа в полости выходного канала 3 повышается, при этом увеличивается сила давления на поршень 8, который повышает давление жидкости 11 в поюстях 10 и 18. Одновременно газ по каналу 22 поступает в полость 21 цилиндра 16. При этом давление жидкос" ти 11 в полостях 10 и 18 устанавлиоается равным давлению...

Номер патента: 1001029

Опубликовано: 28.02.1983

Авторы: Ленкевич, Савин

МПК: G05D 16/10

Метки: давления, регулятор

...входные и выходные каналы контуров. При отборе газа в объ екты регулирования его давление и си. ла воздействия на чув.твительные эле 45 менты д и 20 несколько снижаются, чувствительные элементы опускаются вниз, отжимая от седла 4 и 16 клапаны 5 и 17. Через образовавшиеся цели газ от источников давления будет по 50 ступать в полости 23 и 28, обуслаоливая повышение в них давления и компенсируя отбор газа через регулятор. Между подвижными элементами регулятора устанавливается динамическое равновесие, соответствующее определен. ному расходу газа через контуры регулирования . Если расход газа изменяется, то новое равновесие наступает 29 бпри другой величине щели между клапаном и седлом контура регулирования.Если при работе регулятора на...

Номер патента: 1001030

Опубликовано: 28.02.1983

Авторы: Адаменко, Жоров, Пашков, Яковлев

МПК: G05D 23/00

Метки: микроклимата, помещений

...с полюсностью "восемь",входы 7 и 8 соответствуют полюсопереключаемым обмоткам другого ротора, полюсности которых соответственно идва" и "шесть, а вход 9дополнительной обмотке этого е ротора с полюсностью "двенадцать". Устройство содержит блок силовых коммутаторов с управллющими элементами(обмотками реле) 10- 16 . Обмотки роторов подключены к сети через группыконтактов 10 -16 блока силовых коммутаторов, причем группа контактов 16обеспечивает подключение соответст.вующей обмотки на обратное чередование фаз. Устройство содержит также измерительныйый преобразователь, наружнойи внутренней температур помещенил,реализованный в виде термосильфонов 17 и 18, размещенных внутри иснаружи помещения, связанных соответственно тягами 19 и 20 с...

Номер патента: 1001031

Опубликовано: 28.02.1983

Авторы: Бадаев, Диулин, Пластинин

МПК: G05D 23/02

Метки: терморегулятор

...и отвода рабочей жидкости предусмотрены входной 13 и выходной 14 каналы, В корпусном элементе выполнены кольцевая выточка 15 и канал 16, соединенный с выходным каналом б корпуса, а в поворотной пробке выполнен входной канал 17 с возможностью соединения с входным каналом 13 корпуса. 5 15 20 25 З 0 35 40 4:5 50 55 4Седло запорного органа выполненос полостью 18 большего диаметра иполостью 19 меньшего диаметра, а запорный орган имеет гнездо 20, в кото.р ом установлен торец пружины 8 и паз21, в котором установлен шток датчика3 температуры.Терморегулятор работает следующимобразом,При повышении температуры охлаждающей жидкости двигателя выше необходимой объемное расширение термореактивного наполнителя датчика 3 температуры преобразуется в...

Номер патента: 1001032

Опубликовано: 28.02.1983

Авторы: Кацнельсон, Кирничанский, Лагута, Ступаренко, Тимофеев

МПК: G05D 23/02

Метки: датчик, температуры

.... С Г 10 ЛОСТЬЮ ВТУЛКИ. На сртеже г 1 редставлен датцик температуры,Устройство содержит корпус 1, глухую гильзу 2, выполненную из упругого материала, которая закреплена Вкорпусе 1 крышкой 3 с втулкойвходящей В глухую гильзу 2, и имеетхвостовик 5, В котором размешен цилиндр 6 с поршнем , Внутрл втулкиразмещен шток 8 с пружиной 9. На одном из концов штока 8 имеется буртик1 О с отверстиями 11, диаметр которого равен внутреннему диаметру Втулки. Второй конец выходит наружу церез уплотнение в хвостовике, 5 и имеет установочное кольцо 12, В корпусе1 глухая гильза образует полость 13,заполненную термочувствительным веществом, а полость 1 Ч внугри глухойгильзы 2 и втулки ч заполнена смазкой.Устройство работает следующлм образом.Прл повышении...

Номер патента: 1001033

Опубликовано: 28.02.1983

Авторы: Бронфенбренер, Верхорубов, Гуревич, Озолин

МПК: G05D 23/19

...работы установки и отсутствия перегрузки электропривода.Целы изобретения - повышение точности и расширение области применения устройства,33ъПоставленная цель достигается тем,что в устройстве для регулирования,содержащем последовательно соединенные датчик параметра, перестраиваемый изодромный регулятор, выполненный, например, в виде операционногоусилителя с ВС-цепью обратной связи,параллельно резистору которой черезкоммутирующий элемент подключен дополнительный резистор, и исполнительный привод, а также выходом связанныйс управляющим входом коммутирующегоэлемента пороговый элемент, вход порогового элемента соединен с входомперестраиваемого изодромного регулятора.На чертеже приведена схема предлагаемого устройства для...

Номер патента: 1001034

Опубликовано: 28.02.1983

Авторы: Вердиев, Воскресенская, Коленко, Озеров

МПК: G05D 23/24

Метки: температуры, термостате, термоэлектрическом

...Редактор Н, Гришанова Техред Т.Маточка Корректор М.ШарошиЗаказ 1393/53 Тираж 872 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 1/5 филиал ППП "Патент , г, Ужгород, ул. Проектная,3 10010менении его Фазового состояния основным тепловым потоком, в периоды равенства нулю величины основного теплового потока воздействуют на рабочеетело дополнительным, реверсивным основному, тепловым потоком путем изменения полярности питания термобатареи, велицину которого устанавливают такой, цтобы суммарный тепловойпоток к рабочему телу из окружающей 16среды и от термобатареи оставался постоянным,Способ регулирования температурыв термоэлектрицеском термостате, содержащем термостатируемый...

Номер патента: 1001035

Опубликовано: 28.02.1983

Автор: Шекриладзе

МПК: G05D 23/30

Метки: температуры

...меха-.нических деталей и электрических элементовс соответствующим источника ми энергопитания). Устройство в связи с этим обладает повышенноЙ точностью и надежностью. Оно особенноудобно для регулирования температуры необслуживаемых автономных энер гетических установок,форм,ла изобретения 3мый объект 1, а в зоне транспорта установлен уэег для Оегулирования потока теплоносителя 3 с теплопроводом Ч. Устройство содержит также гаэорегулируемую тепловую трубку 5, зона 6 испарения которой размещена в терморегулируемой части ; объекта 1, а зона 8 конденсации термически связана с теплопроводом Ч, Основная часть газорегулируемой тепловой трубки 5 покрыта теплоизоляциейВ процессе работы устройства для регулирования температуры тепловая труба 2 не...

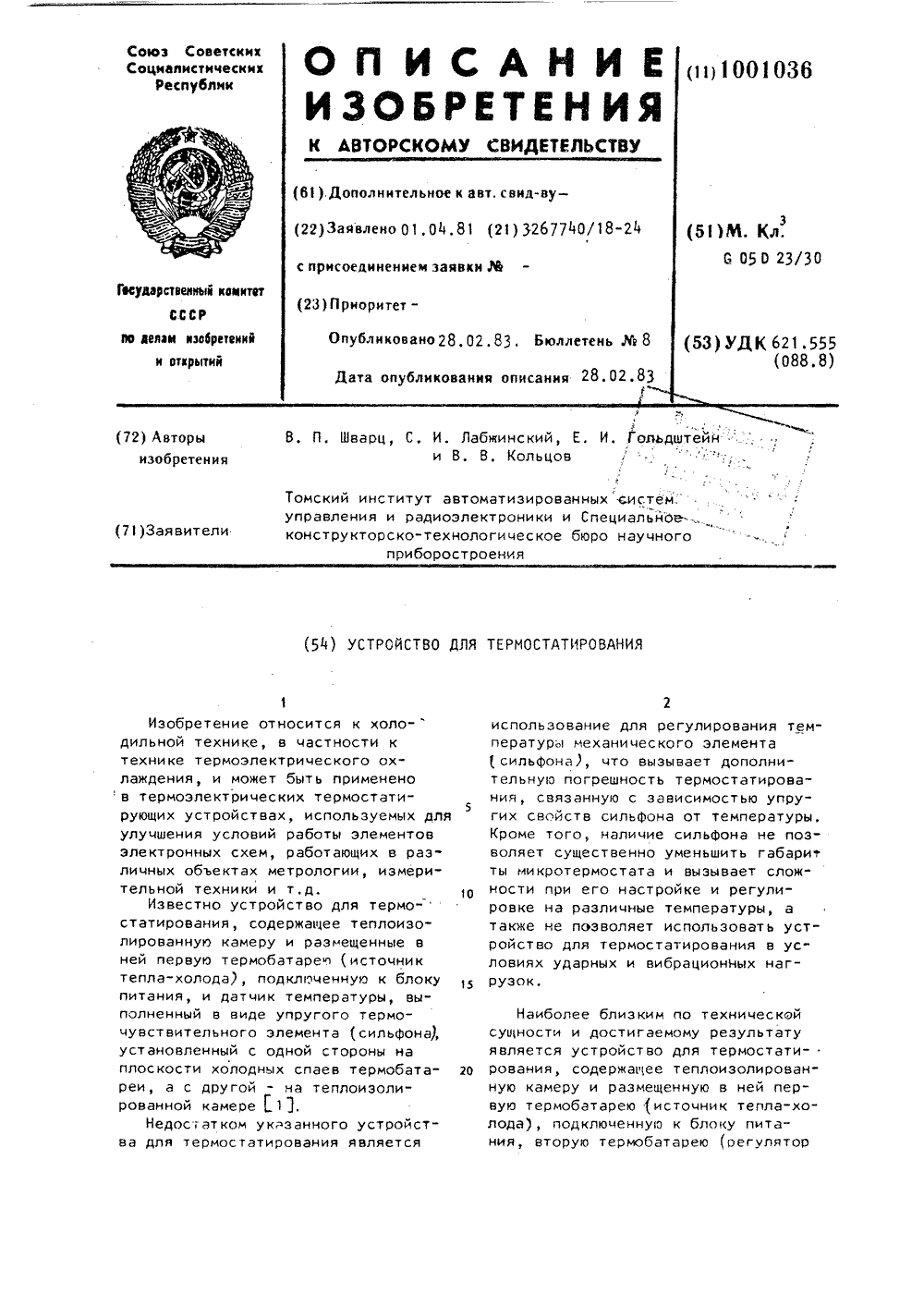

Номер патента: 1001036

Опубликовано: 28.02.1983

Авторы: Гольдштейн, Кольцов, Лабжинский, Шварц

МПК: G05D 23/30

Метки: термостатирования

...при отклонении температуры в камере от заданной изменение электросопротивления датчика температурытерморезистора, соединенного с второй термобатареей - регулятором температуры. При этом тепловое сопротивление последней изменится,что вызовет изменение температуры первой термобатареи источника тепла( холода) и тем самым, обеспечит плавное пропорциональное регулирование температуры статирования объекта без изменения тока питания первой термобатареи, следовательно повысит точность регулирования температуры. В связи с отсутствием перемещающихся механических узлов устройства снижаются его габариты, масса и повыша" ются долговечность и надежность.На чертеже представлена схема устройства,Устройство для термостатирования состоит из...

Номер патента: 1003032

Опубликовано: 07.03.1983

Авторы: Дегтярев, Окунев, Рондин, Соболевский

МПК: G05D 7/01

Метки: жидкости, потока, регулятор

...вбоковой поверхности гильзы, установленнойв корпусе, и дроссельное устройство, выполненное в виде подпружиненной втулки, установленной в гильзе с возможностью осевогоперемещения,отличаю щийс ятем, что, с целью повышения стабильностипотока при изменениях нагрузки, полость,ограниченная торцовой подпружиненной поверхностью втулки, сообщена с выходнымканалом, а полость, ограниченная другойторцовой поверхностью втулки, - с каналоммежду клапаном постоянного перепада давлений и дросселирующим,отверстием,35Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР К 710028,кл. 6 05 О 7/01, 1975.2. Авторское свидетельство СССР Х 244042,кл. Р 16 К 17/10, 1968 (прототип). 3 10поступательно перемещающейся втулки...

Номер патента: 1003033

Опубликовано: 07.03.1983

Авторы: Сапожников, Сорокин

МПК: G05D 7/01

Метки: расхода, регулятор

...на нем первой втулкой 7 с наружным корпусом, второго зубчатого колеса 8 с внутренним конусом. Передаточные отношения между шестерней 3 и колесом 5 и между шестер. ней 4 и колесом 8 различны Опорой винта 6 является шарик 9, поджимаемый пружиной 10, второй опорой винта 6, а также приводного вала с шестернями 3 и 4 и зубчатого колеса 8 служит крышка 11, Промежуточным звеном между втулкой 7 и вторым зубчатым колесом служит вторая втулка 12 с наруж. ным и внутренним 13 конусами. Пружина 14 через упорный подшипник 15 сжимает по конусным поверхностям первую втулку 7 с второй втулкой 12, а пружина 10 поджимает наружный конус втулки 12 к внутреннемуконусу зубчатого колеса 8, упирающегосяв крышку 11, Усилие развиваемое пружиной14, больше...

Номер патента: 1003034

Опубликовано: 07.03.1983

Авторы: Ленкевич, Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...под поршень 9 и в полость выходного канала 3, а также по магистрали 32 под поршен 25 цилиндра 20. Давление на выходе регулятора повышается, сила его воздействия на поршни 9 и 25 также повышается, Поршни 9 и 25 поднимаются вверх. Первый обусловливает повышение давления жидкости 14, которое передается поршням 8 и 24, второй обусловливает, поднимая вверх через толкатель 29 поршень 24, понижение давления жидкости 14, Последний фактор приводит к дополнительному повышению точности работы регулятора . так как обуславливает уменьшенИе хода (сжатия) пружины задания 12 при регулировании. По мере повышения давления газа на выходе регулятора поршни 9, 8, 25 и 24 поднимаются также вверх, сжимая пружины 12 и 28, при этом клапан 5 под действием...

Номер патента: 1003035

Опубликовано: 07.03.1983

Авторы: Голиков, Медянцев

МПК: G05D 16/20

Метки: давления, регулятор

...связаны с электроири 35водом 9.Нормально закрытый 8 и нормально открытый 10 клапаны имеют общую заслонку14 и вместе с электроприводом 9 и пружиной15 объединены в электропереключатель 16,40Электропереключатель 16 также содержит дренажную камеру 17, выходную камеру 18 икамеру 19 питания, связанную каналом 20 смагистралью 1,Выход 21 командного прибора 6 сообщен45со входной камерой 22 усилителя 5. Командньй прибор 6 содержит чувствительный элемент 23, клапанный узел 24, жестко связанный с чувствительным элементом 23 толкателем 25, выходную камеру 26, узел настройКи 27 и входную камеру 28.Усилитель 5 содержит чувствительный эле.мент 29, выходную камеру 30, клапанныйузел 31; жестко связанный с чувствительнымэлементом 29 толкателем 32,...

Номер патента: 1003036

Опубликовано: 07.03.1983

Авторы: Блинчевский, Смирнов

МПК: G05D 23/02

Метки: термостабилизирующее

...пара этой жидкости, т. е. значительно повышается чувствительность термостабилизирующего устройства,элементом, содержит также нагреватель, размещенный на жестких стенках герметичной камеры, между которым и внутренней стенкойтеплообменника установлены соосно с зазоромдве трубы, заглушенные на торцах, полость образованная зазором, связана с полостью термочувствительного элемента, установленного на объекте.Кроме того, герметичная камера приводазаполнена, жидкостью с высоким коэффициентом термического расширения.На чертеже изображено термостабилизирующее устройство, вертикальный разрез.Термостабилизирующее устройство содержит термостатируемый объект 1, привод,выполненный в виде заполненной термочувствительной средой 2 с...

Номер патента: 1003037

Опубликовано: 07.03.1983

Автор: Исмиев

МПК: G05D 23/08

Метки: регулятор, температуры

...и связана состержнем дилатометрического чувствительногоэлемента, наружная трубка которого однойстороной соединена с корпусом через тепло.изолирующую прокладку, а другой - . закреплена на регулировочной гайке, на которомжестко закреплен стержень дилатометрического чувствительного элемента.Источники информации,принятые во внимание при экспертизе1. Панин В. И. Обслуживание коммуналь.ных котельных и тепловых сетей. М., 1973,с. 189, рис. 54.2. Авторское свидетельство СССР У 591829,кл. 6 05 0 7/О 1, 1974 (прототип). з 10030лировочной гайке, на которой жестко эакреплен стержень дилатометрического чувствительного элемента.На чертеже приведена схема предлагаемогоустройства,5Устройство содержит плавающий клапан 1,установленный над седлом 2....

Номер патента: 1003038

Опубликовано: 07.03.1983

Авторы: Игнатов, Штырков

МПК: G05D 23/275

Метки: защиты, контролируемых, перегрева, элементов

...лируемых элементов гибкий термо ный элемент выполнен в виде нити плавкого изоляционного материала,шей поверхности контролируемых э При этом в качестве легкоплавко ционного материала использован кап На чертеже представлено устройст защиты от перегрева контролируемь ментов, о содержит нить 1 из легкоплавционного материала, огибающуюконтролируемых элементов 2. плена с одного конца, а другаяужинным механизмом, состоящим и пружины 4. Устройство содерный блок 5, планка 3 двигается 6, препятствующим чрезмерному10 2. Устройство по п, 1, о т л и ч а ющ е е с я тем, что в качестве легкоплавкого изоляционного материала использован капрон,% Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 583400,кл,...

Номер патента: 1004983

Опубликовано: 15.03.1983

Автор: Казанцев

МПК: G05D 7/00

Метки: пневматический, расхода, регулятор

...второго сумматора, выходомсвязанного со второй плюсовой камерой первого сумматора.На чертеже приведена принципиальная схема предложенного регулятора:.Регулятор содержит первый и вто рой сумматоры 1 и 2,.дроссель 3 и. узел задержкк 4,рвогом зада-.Р 2ч Первая плюсовая камера песумматора 1 связана с каналоння Ру, вторая - с выходом20 рого сумматора 2, а выход Ртдроссель 3 соединен с выходнымналом регулятора и плюсовымирами второго сумматора 2, чеузел задержки 4 сообщенными25 минусовой камерой.Регулятор работает следукзциразом.В установившемся состоянния в минусовой и плюсовых1004983 формула изобретения Составитель Н. ГудкоТехред Т,Маточка Редакт ектор Г. Огар Келе аказ 1896/61 Тираж 872 ВНИИПИ Государственног по делам изобретений...

Номер патента: 1004984

Опубликовано: 15.03.1983

Авторы: Бушуев, Потросова, Рытиков, Сидоров

МПК: G05D 7/01

Метки: жидкости, прямоточный, расхода, регулятор

...корпус 1 с входным 2и выходным 3 патрубкаьы, расположенный в нем регулирующий орган, выполненный в виде трубки 4, соосно соединенный с чувствительным элементом поршнем 5, имеющем осевой канал б, 1004984а выходной патрубок выполнен в видетрубы Вентури, в горловине 7 которой,соосно с ней, расположена трубка 4.В корпусе также размещена пружина 8сжатия, упирающаяся в поршень 5 исоздакщая усилие, перемещающее поршень по направлению к входному патрубку. Прямоточный регулятор расходажидкости работает следующим образом.Рабочая жидкость, поступающаячерез входной патрубок 2 последовательно проходит через канал 6 поршня 5, трубку 4 и далее в диффузорнуючасть выходного патрубка 3. Величина расхода определяется положениемтрубки 4 в диффузорной...

Номер патента: 1004985

Опубликовано: 15.03.1983

Авторы: Глухоедов, Марков

МПК: G05D 7/01

Метки: расхода, регулятор

...каналом 3) закреплена накорпусе 1, а.другая выполнена в видеподпружиненного пружиной 9 стакана 10,обращенного своим днищем к входному З 0 каналу 2, Таким образом, кольцо 70 установлено между торцовыми поверхностями патрубка 8 и стакана 10.Регулятор расхода работает следующим образам.Регулируемая среда поступает вкорпус 1 по входному каналу 2 и приоткрытом затворе (кольце 7) устремляется в выходной канал 3 в патрубке 8по четырем образовавшимся сегментнымотверстиям снизу слева и справаот кольца и сверху слева и справаот кольца.Под действием давления потока среды на днище стакана 10 и усилие пружины 9 происходит в процессе работысамоуплотнение кольца 7 и стакана 10 5к патрубку 8,Затвор (шибер), выполненный в виде кольца 7, показан на...

Номер патента: 1004986

Опубликовано: 15.03.1983

Авторы: Байков, Клейн, Протасьев, Ракитова

МПК: G05D 9/00

Метки: лизиметр

...вырабатывает команду на исполнительные устройства 11 и 12 долина и слива воды. Каждое иэ устройств 11 и 12 долива и слива представляет собой сифон с трубками 13, 14 и 15, Причем трубка 13 соединяет устройство 11 долива с почвенным цилиндром 3, трубка 14 соединяет. устройство 12 слива с почвенным цилиндром 3, а трубка 15 соединяет устройство 12 слива с водосборным сосудом 5.Устройства 11 и 12 слива или долива имеют одинаковую конструкцию и включают в себя питающую камеру 16, мерную камеру 17 с отверстием для ее заполнения, сливную камеру 18 и сифон, составленный из стакана-гидро- затвора 19, колокола 20 и трубки 21. В сливной камере 18 имеется трубка1004986 10Устройства 12 и 11 слива и долива, в которые поступает команда на1слив или...

Номер патента: 1004987

Опубликовано: 15.03.1983

Автор: Островский

МПК: G05D 9/04

Метки: двухпозиционный, жидкости, пневматический, регулятор, уровня

...отсчет срабатывания исполнительного механизма 15.Кроме того, через постоянный дроссель 22 питание подается в глухуюкамеру 11 этого же трехмембранногореле 6 к пневмовыходу 4 датчика 2 минимального уровня и к манометру 25,Одновременно нарастает давление влинии питания пневмовыхода 5 датчика3 максимального уровня, которое контролируется манометрром 26, в глухойкамере 12 трехмембранного реле б сзадержкой по времени. Задержка повремени настраивается регулируемымдросселем 18 и пневмоемкостью 21.Исполнительный механизм 15 при этомоткрыт, так как давление в глухойкамере 12 трехмембранного реле б неможет преодолеть усилие пружины 60трехмембранного, реле б и усилия,развиваемого давления питания датчика 3 минимального уровня в глухойкамере 11...

Номер патента: 1004988

Опубликовано: 15.03.1983

Авторы: Багаутинов, Марков, Ручьев, Хронусов

МПК: G05D 9/12

Метки: жидкости, перекачкой

...в блок 4 управления приводомнасосов иа включение или отключениеочередного насосного агрегата,Блок 3 определения количестважидкости и степени заиловки водасбортника определяет уровень воды в водосборнике, Фактическую его вмести-,.мость и степень заиловки,Блок 4 управления приводами насосов предназначен для выполнечия,команд логического блока 2.Блок 5 индикации и сигнализацииФормирует и передает информацию о количестве включенных насосов, водыв водосборнике и о степени его заиловки,Принцип действия предлагаемогоустройства основан на периодическомсравнении напряжения, пропорционального фактической вместимости водосборника, с напряжением, пропорциональным времени, оставшемуся до начала прохождения очередного максимума энергосистемы....

Номер патента: 1004989

Опубликовано: 15.03.1983

Автор: Рощин

МПК: G05D 9/12

Метки: давлением, жидкости, импульсный, микродозатор

...электромагниты клапанов 3 и 4. Открываясь, клапан 3 впускает в камеру 1 дозируемую жидкость, а клапан 4 выпускает вытесняющие газы в атмосферу. Операция заправки камеры заканчивается, как только жидкость в камере 1 достигается уровня срабатывания датчика 7 который подает импульс через формирователь 14 на вход й-триггера 17, сбросит его и закроет клапаны 3 и 4, Этот же импульс, поступив на вход триггера 18, опрокидывает его и напряжением О открывает клапан 2 подачи вытесняющего агента наддува камеры 1 газом или воздухом. Уставкой реле 10 заранее задается перепад давления в камере 1 над давлением в трубопроводе выкида микродозатора. Этот перепад определяет скорость выкида дозируемой жидкости. Реле 10, сработав, через триггер 19...

Номер патента: 1004990

Опубликовано: 15.03.1983

Авторы: Журба, Каплицкий, Маркин, Урбанович
