Номер патента: 890365

Опубликовано: 15.12.1981

Авторы: Дулькин, Жохов, Костюкевич, Рыкулин, Семенов, Сенина

МПК: G05D 3/00

Метки: двух, объектов, юстировки

...и попадает на зеркало 7, отразившись от которого, строит второе автоколлимационное изображение репер- ного источника через зеркало 8, преломляющие зеркала 5 и 6 и светоделитель5 Ов плоскости фотоприемника 10.Радиусы кривизны зеркал 8 и 9 выбраны таким, что строят автоколлимационное изображение реперного источ . ника 3 в плоскости фотоприемника 10.55 Конструктивно зеркала 7-9 выполнены сферической формы и закреплены соосно на юстируемых объектах. В эависи 4мости от конструктивных удобств преломляющие зеркала 5 и 6, светоделитель 4, реперный источник 3 и фотоприемник 10 механицески связывают содним иэ юстируемых объектов, который принимается за базовый и относительно которого юстируется второйобъект, В случае, например, юстировки...

Номер патента: 890366

Опубликовано: 15.12.1981

Авторы: Анищенко, Челноков, Чернышков

МПК: G05D 7/06

Метки: расхода, сыпучих

...с выходом регулятора, а выход блока задержки связан с управляющими входами обрушающих элементов.На чертеже привел на функциональная схема предлагаемого устройства.Устройство содержит емкость 1 с материалом, питатель 2 с датчиком 3 скорости и датчиком 4 нагрузки, блок 5 умножения, регулятор 6, эадатчик 7 производительности питателя, привод8 питателя, пороговый элемент 9, блок10 задержки и обрушающие элементы 11.Устройство работает следующим образом.При нормальном истечении материалаиз емкости 1 скорость привода 8 питателя 2 постоянна. и поддерживаетсярегулятором 6 в зависимости от разбаланса между сигналами с задатчика7 и сигналом блока умножения 5, навход которого поступают сигнал датчика 3 скорости и датчика ч нагрузки.При зависании...

Номер патента: 890367

Опубликовано: 15.12.1981

Автор: Варцаба

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

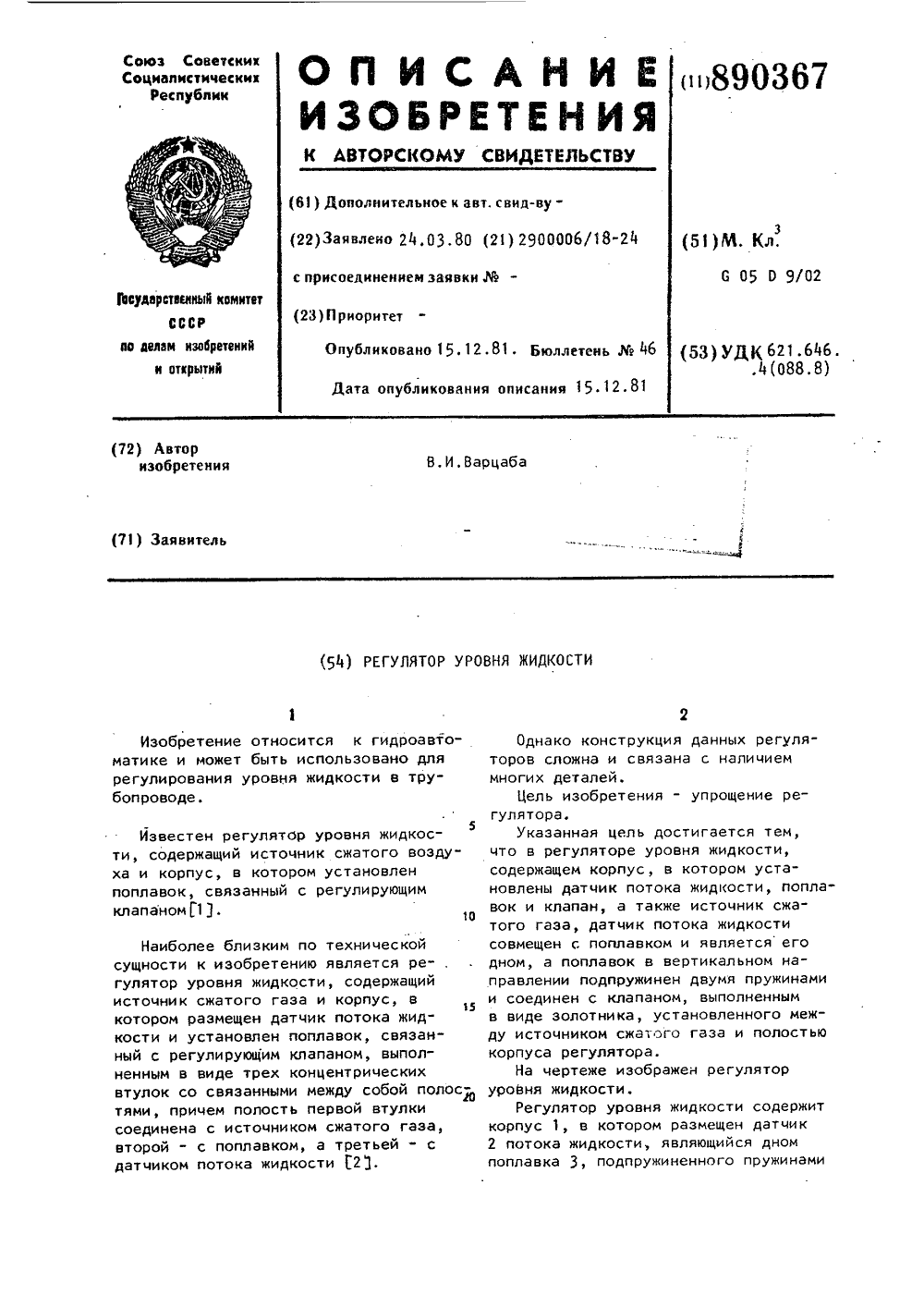

...2 потока жидкости, являющийся дном поплавка 3, подпружиненного пружинами3 84 и 5 путем их соединения с помощьюупора 6 и штока 7 и прилегания кперегородке 8, смонтированной внутрикорпуса 1, и клапан 9, выполненныйв виде золотника 10 с поршнями 11,разделенными полостью 12, соединяющейисточник 13 сжатого газа через перфорированный трубопровод 14 с полостьюкорпуса регулятора. Корпус регуляторасоединен с концевым трубопроводом 15,имеющим запорный клапан 16.Регулятор работает следующим образом,90367 4,вием потбка жидкости и пружины 4 поднимается вверх, а клапан 9 снова перекроет источник 13 сжатого газа.Таким образом, совмещение датчикапотока жидкости с поплавком, в вертикальном направлении подпружиненным двумя пружинами, и выполнение...

Номер патента: 890368

Опубликовано: 15.12.1981

Автор: Щедрин

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

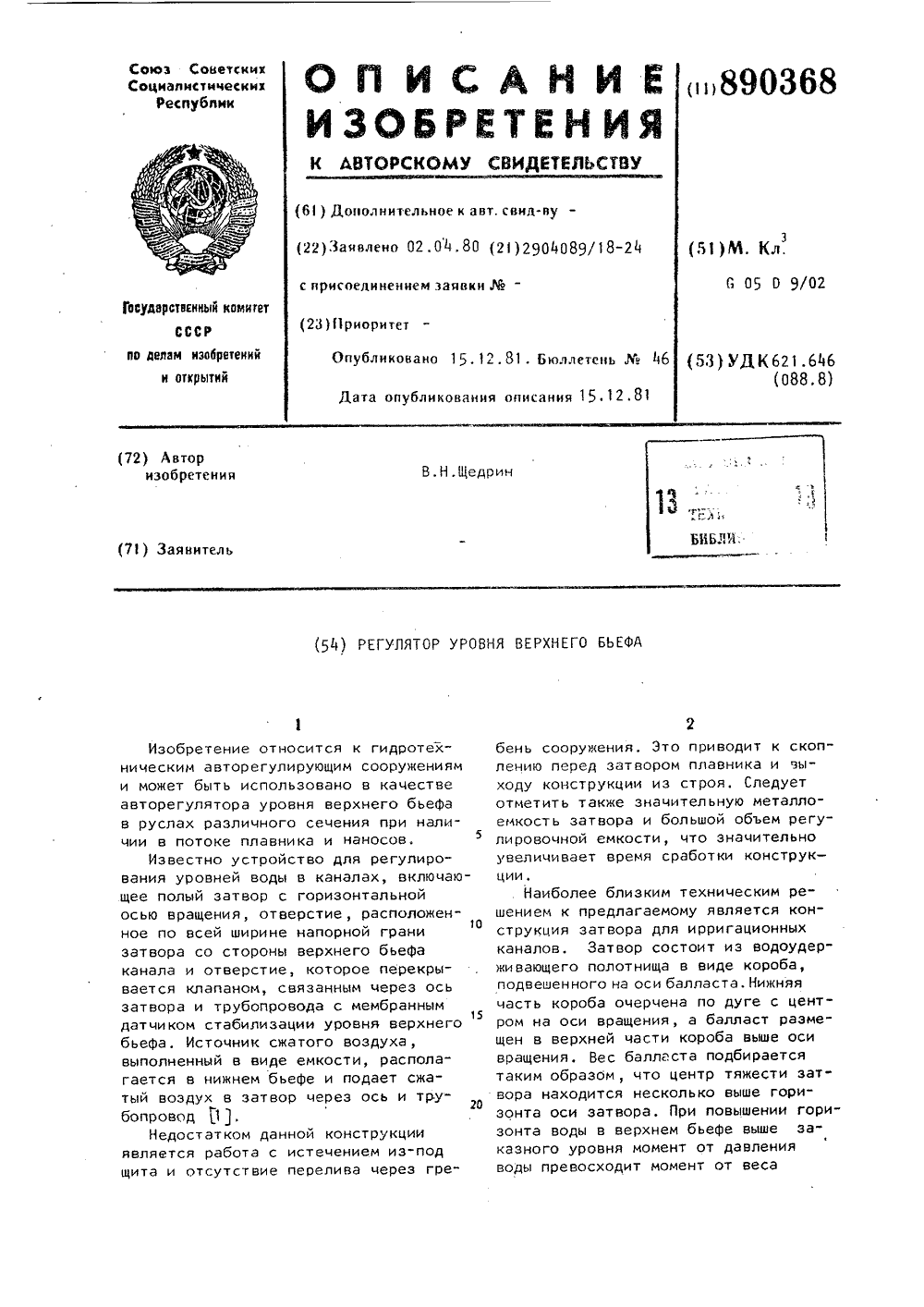

...криволинейный напорныйщит, шарнирно связанный одной кромкойс полуцилиндром, а другой - с тросом,соединенным через блок с полуцилиндзором,Причем криволинейный напорный щитвыполнен в виде четверти цилиндра.На фиг, 1 показан .предлагаемыйрегулятор, вид в закрытом положении;на фиг. 2 - то же, вид в.полуоткрытом положении,Регулятор уровня верхнего бьефасостоит из емкости, выполненной ввиде полуцилиндра 1 и установленнойна горизонтальной оси 2 вращения.К полуцилиндру шарниром 3 прикрепленкриволинейный напорный щит 4, которыйтросом 5 через блок 6. соединен с полуцилиндром 1, Вода внутрь емкостиполуцилиндра поступает через отверстие 7, а,выходит через отверстие 8,закрываемое клапаном 9, которыйгидросистемой 10 связан с поплавковым...

Номер патента: 890369

Опубликовано: 15.12.1981

Авторы: Алейников, Большаков, Кольцов, Лупарев

МПК: G05D 11/02

Метки: дозирования, пневматическое, процессом

...14, а выход через нормально открытое сопло второго триггера 12 - с выходным каналом устройства Рьх . Входы второго элемента 16 сравнения связаны с выходом датчика 15 концентрации исходного реагента и задатчика 17, а выход - с установочным входом второго триггера 12, канал питания которого соединен с выходом переключателя 13, а выход - со вторым входом элемента ИЛИ.Устройство работает следующим образом. Пневмокнопкой 14 включается первь, триггер 11, выходной сигнал которого через нормально открытое сопло второго триггера 12 воздействует на регулирующий орган 18, разрешая поступление дозируемого реагента в аппарат 6. Одновременно дискретный выходной сигнал Р включает первый и второйЬхэлементы памяти, так что на входах сумматора...

Номер патента: 890370

Опубликовано: 15.12.1981

Авторы: Алексеев, Блинов

МПК: G05D 16/06

Метки: газа, давления, регулятор

...полость,междууправляющей полостью и выходной камерой установлен кпаган р связанный соштокснпричем регулирующий органнормальчо открыт, а клапан нормальнозакрыг, Это позволяет корректироватьпневма гическуо связь между выходнойкамере 1 и камерОи чувствитепьО эзппп мета В зависимостл От регул 1 рующггэ воздействия.дросселирующегоклапана, что обеспечивает стабильноеподдаржаие вьходного (регуллруемогодавл:-.1 и; как при установивнемея режиме, так и ри переходных прсцессахБ систе .,На чертеце изображен регулятордавгеля газа, общий вид.Регулятор имеет корпусс входной2 и выодной 3 камерами, чувстьительный элемент(мембрачу), управляощуюЛОполость 5 чувствительного элемента,задатчик 6 давления, подпружиненный(дросселирующий) регулируюций...

Номер патента: 890371

Опубликовано: 15.12.1981

Авторы: Кочурин, Кропотова, Моисеев, Ткачев

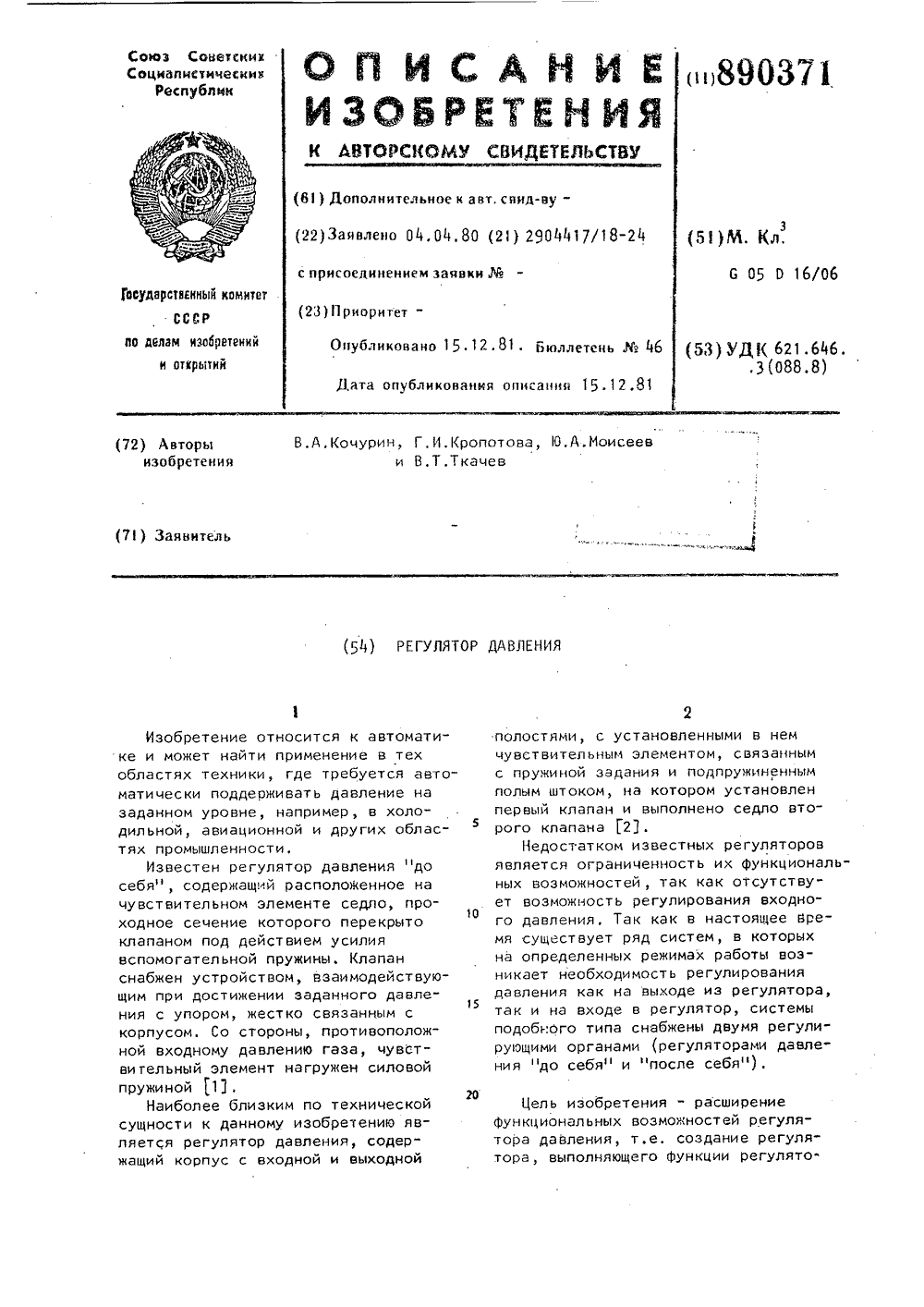

МПК: G05D 16/06

Метки: давления, регулятор

...12, а между вторым клапаном 11 и седлом 8 - винтом 10.Регулятор работает следующим образом.Для поддерживания давления в выходной полости сильфонный узел отрегулирован таким образом, цто между первым клапаном ч и седлом 3 образуется кольцевая щель, через которую устанавливается определенный расход газа из полос ти А в полость,Б,которая соединена с 5 0 15 20 25 30 Э 5 40 45 50 55 4полостью В центральным отверстием первого клапана 1. При уменьшении давления в полости В уменьшается давление и в связанной с ней полости Б, Чувствительный элемент 5 перемещается вниз и толкателем 6, сжимая пружину 7, перемещает первый клапан увеличивая тем самым величину кольцевой щели между первым клапаном Й и седлом 3. При этом возрастает расход газа из...

Номер патента: 890372

Опубликовано: 15.12.1981

Авторы: Нечаев, Оржеховский, Якименко

МПК: G05D 16/20

Метки: винтового, компрессора, производительности

...си гнала рассогласованияи параметров изодромного блока.Причем, для того, чтобы устройствоне вереходило в автоколебательныйлибо скользящий режимы, гостоянные0372 5 1 О 15 20 25 зо 35 После чего с небольшой временной задержкой, создаваемой изодромным блоком 7, сигнал на выходе сумматора 1 становится меньше зоны нечувствительности реле 3, которое выключается и останавливает исполнительный механизм. Повторные включения реле 3 не происходят, поскольку сигнал на выходе изодромного блока 7 остается неизменным и удерживает реле 3 в выключенном состоянии, пока соотношение сигналов с выходов пропорционального блока 9 и интегратора 5 не уменьшится на величину зоны возврата блока 6 нелинейности. Благодаря этому длительности импульса и паузы...

Номер патента: 890373

Опубликовано: 15.12.1981

Авторы: Сергеев, Табачник

МПК: G05D 23/12

Метки: регулятор, температуры

...Следовательно, в каждомслучае требуется индивидуальнаяподгонка выступов пластины и золотника.Цель изобретения - сокращение времени настройки регулятора,Указанная цель достигается тем,цто регулятор температ ры снабженнастроечным съемным кольцом с калиброванным выступом, контактирующим с золотником со стороны пазов,причем высота калиброванного выступасъемного кольца равна расстоянию отторца золотника до начала кольцевойпроточки,Наличие кольца с калиброваннымвыступом позволяет без индивидуальной подготовки выступов пластины изолотника быстро и просто найтиграницное положение начала расходных поверхностей .в золотнике и корпусе, соответствующее температуре начала регулирования.На фиг. 1 изображен предложенныйрегулятор,...

Номер патента: 890374

Опубликовано: 15.12.1981

Авторы: Битаров, Зарицкий, Карпов, Поздникин, Светник

МПК: G05D 23/19

Метки: животноводческих, обогревом, полов, помещений

...25 зо 35 На фиг. 1 изображена блок-схемаустройства, на фиг. 2 - график, пояс.няющий принцип работы устройства.Устройство содержит генератортактовых импульсов 1, датчики 2 положения животных, коммутатор 3, блокначальной установки 1, счетчик 5,логический блок 6, ключевой элемент7, датчик температуры 8, регулирующийблок 9, нагреватель 10 включающийнагревательные элементы, и блок задания порога 11.На графике (фиг. 2) кривая 1 отражает поведение (стоят или лекат) всехживотных во время их нахождения в помещении; кривая 2 отражает поведениетех животных, под которыми установлены датчики; линия 3 указывает пороги срабатывания устройства управления.Устройство управления работаетследующим образом,Так как включение и отключениенагревательных...

Номер патента: 890375

Опубликовано: 15.12.1981

Авторы: Лубенцов, Ханукаев

МПК: G05D 27/00

Метки: аэробных, выращивания, микроорганизмов, процессом

...1 газов и подачу воды на охлаждение. 40В начале процесса выращивания микроорганизмов интенсивность дыхания микроорганизмов невелика и концентрация углекислого газа в отходящих газах, измеряемая газоанализатором 9, 4 з постоянна, практически равна концен трации углекислого газа во входящем в аппарат 1 воздухе, измеряемой газоанализатором 8, Разность концентраций СО, при этом, измеряемая с по мощью блока 10, равна нулю и сигнал на выходе его, а также сигнал на выходе блока 11 дифференцирования и регулятора 12, формирующего величину коррекции регулятору 13, равен нулю. .у В данном случае осуществляется стабилизация расхода воздуха на аэрацию с помощью регулятора 13 и исполнитель 5 4ного механизма 15, установленного на линии входящего...

Номер патента: 890376

Опубликовано: 15.12.1981

Автор: Федоров

МПК: G05D 27/00

Метки: биомассы, клеток, количества

...существл иомассы Цел ья - повышение тоцности опр Указан что при о ления кол предусмат ны привед жидкости ной Вязко которой к ляют разндостигается тем,нии способа опредеиомассы клеток,измерение велицикости культуральнойвеличину приведенельной среды, нают клетки и вычисцества ивающег еннои вя измеряю сти питаультивир ость ме у величинами пр3 890376культуральной и питательной сред, тембольше количество биомассы клеток, и,наоборот, чем меньше величина, темменьше биомасса клеток,Вязкость питательных сред обычноне более чем в 1,5-2,0 раза превыша-ет вязкость воды. В ходеферментациивязкость увеличивается на 1-2 порядка.П р и м е РПроводят определение 1 околичества биомассы клеток, культивированных на гидролизных средах.Отбирают пробу...

Номер патента: 774411

Опубликовано: 15.12.1981

Авторы: Борисов, Бусаров, Исаченко, Тахтамышев, Тер-Микаэлян, Шлейер

МПК: G05D 1/00

Метки: авторулевой

...фильтров эквивалентно применению оператора Р(р) к выражению невязки в, т. е. 60 Р(Р)Я: о у,л+ .+ + Т (2)1 К КьТ Т Т ТогдаПри изменении режима плавания судна, т, е,загрузки, глубины под килем, скорости хо 3первый фильтр, дифференциатор, первыйблок произведения и последовательно соединенные второй фильтр, идентификаторпараметров судна и второй блок произведения, выход которого подключен к входу 5блока моделирования угловой скорости судна, а второй вход - к выходу датчика угла перекладки руля и к входу второгофильтра, вход первого фильтра подключенк выходу датчика угловой скорости судна и 10через дифференциатор - к второму входуидентификатора параметров судна, а выход - к третьему входу идентификаторапараметров судна, второй выход...

Номер патента: 892421

Опубликовано: 23.12.1981

Авторы: Власенко, Пипченко, Черных, Шемет

МПК: G05D 15/01

Метки: электроприводом

...контакта 5(контакт 4 размыкается)логический 0 поступает на триггер 12 и меняет его состояние так, что на входах элемента И 15 появляются две ф 1, следовательно, на выходе 24 появляется 1. Изменит свое состояние и элемент ИЛИ-НЕ 16, с выхода которого снимается 1 ф включая канал 18 пер вой скорости с выхода которого получает разрешение на включение канал 21 тормоза, Одновременно ф 0 с выхода элемента К 8 запрещает включение канала второй скорости (триггер 13).При последующем завеасаиии контакта 6 канал реверсивной группы (выход 24) остается разрешающим, а триггер 13 меняет свое состояние (выход элемента И 9 равен фО) и на его выходе появляется разрешение на включение канала 19 второй скорости (выход 27), при этом с триггера 13...

Номер патента: 893883

Опубликовано: 30.12.1981

Авторы: Гайдуков, Сливинский

МПК: C02F 1/40, G05D 27/00

Метки: нефтепродуктов, потоке, появления

...2 " узел Х на фиг. 1,Устройство включает контрольныйколодец 1, состоящий из успокоительной камеры 2, в которую входит труба3 с перфорированным выходом 4, гасительной камеры 5, соединенной с успокоительной камерой 2 водосливом 6 сотверстиями 7 в трубе водосливнойстенки, на гребне которого установлен сигнализатор 8 наличия нефтепродуктов, соединенный с регулирующимиорганами 9 управляющей камеры 10.Устройство работает следующим образом.Вода поступает в успокоительнуюкамеру 2 через подводящую трубу 3 сперфорированным выходом 4, благодаря чему в потоке устанавливается ламинарный режим движения жидкости приподходе к водосливу 6.При переливе через водослив 6 благодаря эжекции воздуха через отверстия 7 достигается форма свободнойструи, что...

Номер патента: 894684

Опубликовано: 30.12.1981

Автор: Магеррамов

МПК: G05D 3/00

Метки: телескопа, фотоследящая

...объектами требуются высокочувствительные приемники излучения и соответствукяцая аппаратура,Бель изобретения - устранение потерь свете в телескопе, повышение точности и расширение области применения системы. ЬО 4684фПоставленная цель достигается тем,что в фотоследвцей системе телескопа,содержащей четыре взаимно перпендикулярно расположенных фотоприемники и дваканала управления, каждый. из которых состоит иэ последовательно соединенныхформирователя, усилителя и исполнительного устройства, кинематически связанного с телескопом, причем вход формирователя соединен с выходами соответствую -щей пары фотоприемников, фотоприемникирасположены на щеках входной щели спектрографа телескопа,Так как в 95% случаев диаметр изображения иза...

Номер патента: 894685

Опубликовано: 30.12.1981

Авторы: Иванов, Линецкий, Лифшиц, Никифоров

МПК: G05D 3/20

Метки: луча, направления, электронного

...следующим образом,При включении установки отраженныеэлектроны и электроны эмиссии попадаютна коллекторы 4 и 5. Составлясощая тока 20каждого коллектора, определяемая отра,женными электронами спедящей пушки 2,прбмодулирована с частотой генератора 3.Сигналы с коллекторов 5 и 4 - один через регулируемый элемент задержки, а 25другой непосредственно - поступают налогический блок 7 и сумматор 9,Логический блок 7 выдает управляющий сигнал, который через интегратор 8воздействует на соответствующий элемент ЗО6 задержки таким образом, чтобы времязадержки было равно запаздыванию сигнала с коллектора 4 по сравнению с сигналом с коллекторе 5, которое обусловлено пространственным положением кол- З 5лекторов,Конструкция логического блока 7 зависит от...

Номер патента: 894686

Опубликовано: 30.12.1981

Авторы: Гарин, Зарипов, Савиных, Усманов

МПК: G05D 7/06

Метки: головки, жидкости, расхода, регулятор, щелевой, экструзионной

...с ряется до тех пор, пока не будет достигоугольные пазы пла- нута требуемая равномерность расхода по ет электроды 7 от длине шелевой головки. Предельная точторона слоя изолято- н,ность регулирования практически ограниапиллярной шели, про- чивается точностью измерения неравнсьсо смежными ппоско- мерности расхода жидкости.подачи потенциала П р и м е р, Регулирование расхода ат провода, проложен- производственной фотоэмульсии РМстины 2, Каждый про-зо (рентген медицинский) в экструзионнойэлект од че з от- шелевой головке. На участках с превышением расхода над средним его значением длиной 450 и 350 мм с шагом 50 мм располагаются электроды с первого по девятый и с восемнадцатого по двадцать четвертый соответственно. Пользуясь рафиком...

Номер патента: 894687

Опубликовано: 30.12.1981

Авторы: Высочанский, Кеменов, Кудяков, Пунгин, Сулайманкулов, Таранов, Хазбулатов

МПК: G05D 9/00

Метки: воды, малыми, перепадами, регулятор, сооружений, уровня

...углом 120 .На чертеже изображен регулятор уровня воды для сооружений с малыми перепадами, принципиальная схема.Рабочий орган с приводом представляет собой обойму 1, закрепленную на соединительном узле в виде трех стержней 2,орасположенных под .углами в 120 и всвою очередь жестко связанных со стен -кой 3, герметично посредством эластич- рной перегородки, разделяющей корпус привода на две изолированные полости 4 и 5.Кроме того, между обоймой 1 и корпусом привода 6 имеется гибкое уплотнение 7 в виде эластичной перегородки.Таким образом, система обойма 1,стержни 2, стенка 3 имеет возможностьгоризонтального перемещения вдоль продольной оси с изменением величины пропускаемого вокруг обоймы 1 через водопропускное отверстие расхода...

Номер патента: 894688

Опубликовано: 30.12.1981

Авторы: Думиш, Прудников, Сильман

МПК: G05D 9/04

Метки: жидкости, регулятор, струйный, уровня

...регулирующий . клапан 1, установленный на трубопроводе 2, исполнительный механизм 3, попарно сооснб расположенные питающие сопла 4 и приемные сопла 5 элементов фсопло-соплд, установленных, например, в конденсатосборнике 6 конденсатора 7 пароэжекторной холодильной машины, и3 акаэ 11488/73 Подписное 3 89поверхностный теплообменник 8, перваяполость которого входом пошцпочена кканаду питания, а выходом - к питающим соплам 4, а вторая полость трубой9 с клапаном 10 подключена к напорному трубопроводу 11 насоса 12 охлажденной рабочей воды холодильной машины.Регулятор работает следуюгим образом.Питательная вода подается из канала питания в теплоьбменник 8, гдеохлаждается до температуры, меньшейтемпературы конденсации, отдавая...

Номер патента: 894689

Опубликовано: 30.12.1981

Автор: Ширшов

МПК: G05D 13/46

Метки: регулирующее

...- постоянная времени сервопоршсрТ - постоянная времени изопрома;Ик - постоянный коэффициент;Р - оператор дифференцирования,Таким образом, предлагаемое регулирующее устройство обладает более простойконструкцией, упрощенной за счет использования дросселя полости в качестве элемента гибкой обратной связи.формула изобретенияРегулирующее устройство, содержащеерегулирующий элемент, связанный с сервопоршнем, первая полость которого соединена с источником питания, а вторая -через первый регулируемый дроссель, связанный с управляющим элементом, - с полостью слива и через второй регулируемыйдроссель - с источником питания, а также соединенный с сервопоршнем поршеньобратной связи, полость которого соединена с полостью подпружиненной...

Номер патента: 894690

Опубликовано: 30.12.1981

Автор: Корчмар

МПК: G05D 23/19

Метки: печи, температуры, экранной

...блоками с регулируемыми коэффициентами пе зредачи, а нагреватели подпорных зон выполнены секционными, причем выходыпрограммного регулятора подключены через согласующие блоки к соответствующим секциям нагревателей подпорных зон,а выходы ведомых регуляторов подключены к другим секциям нагревателей подпорных зон,На чертеже представлено устройстводля регулирования температуры экраннойпечигде условно изображены центральная зона 1 и подпорные зоны 2 печи,причем каждая подпорная зона состоитиз двух частей 3 и 4.Устройство содержит программныйрегулятор 5, вход которого подключен кдатчику 6 температуры центральной эоны,а выход - к нагревателю 7 указанной зоны,.и ведомые регуляторы 8, входы которых подключены к датчикам 9 и 10 температуры...

Номер патента: 894691

Опубликовано: 30.12.1981

Автор: Сучков

МПК: G05D 23/19

Метки: испарителей, резистивных, стабилизации, температуры

...тока, причем вход рмирования сигнала ошибки подк источнику постоянного напряжеНа чертеже и ма предлагаемого устройства.Устройство содержит резистивный ионаритель 1, источник 2 тока накала, металлический электрод 3, источник 4 постоянного напряжения, блок 5 формирова,ния сигнала. ошибки и регулятор 6 тока.Устройство работает следующим обра-зом.При отборе электродом 3 эмиттировве ных испарителем 1 электронов появляется электрический сигнал, зависящий от тем пературы испврителя, в цепи электрода 3 и источника 4 постоянного напряжения, этот сигнал попадает в блок 5 формирования сигнала, ошибки, где сравнивается с , сигналом задания и преобразуется в сиг нал рвзбвланса, Далее сигнал разбаланса попадает в устройство 6 регулированияСоставитель...

Номер патента: 896598

Опубликовано: 07.01.1982

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...сжата винтом 14 через тарель 15, Второй чувствительный элемент 13 опущен максимально вниз и упирается в стакан 22. Второй клапан 10 через толкатель 12 вторым чувствительным элементом 13 максимально сжат от седла 9. Поршень 8 толкателем 21 опущен вниз и контактирует с толкателем 7 первого клапана 6, который с седлом 4 образует небольшой зазор, клапан пружиной 5 поджимается вверх (к поршню 8 толкателем 7).Газ высокого давления подводится через канал 2 к первому клапану 6. В зазоре между клапаном и седлом 4 газ дросселируется, его давление понижается. Газ пониченного давления поступает в выходную полость 17 силового редуктора и через канал 3 потребителю, Незначительная величина зазора между первым клапаном 6 и седлом 4 обусловливает...

Номер патента: 896599

Опубликовано: 07.01.1982

Авторы: Авельев, Иванов

МПК: G05D 22/02

Метки: бруса, влажности, глиняного, однодвигательного, пресса

...выходами первого задатчика 10 и измерительного преобразователя 11 подключены ко входу регулятора 12. д Ковходу измерительного преобразователя 11 подключен выход датчика 13 веса шихты, установленного на пита- теле 14, а выход регулятора 12 подключен к исполнительному механизму 15, соединенному с регулирующим органом увлажнителя 16.В устройстве используется опережающий корректирующий сигнал от датчика 13 веса шихты на питателе 14, преобразованный измерительным преобразователем 11. При постоянной скорости движения ленты питателя 14 этотсигнал пропорционален производительности пресса (количеству перерабатываемой шихты). Основным сигналом, пропорциональным производительности и вязкости мабсы, является сигнал с выхода датчика б активного...

Номер патента: 896600

Опубликовано: 07.01.1982

Автор: Годин

МПК: G05D 23/19

Метки: температуры

...элемента И, другим входом связанного с выходом регулятора.На чертеже представлена функциональная схема устройства регулирования температуры.Устройство содержит регулятор 1, к выходу которого подключены основной исполнительный элемент 2 и первый вход элемента И 3, второй вход которого соединен с выходом основного исполнительного элемента 2, а выход - с дополнительным 4 исполнительным элементом. Выходом основного исполнительного элемента 2 является датчик 5 предельного расхода.Ко входу реГулятора 1 подключается датчик 6 температуры, а регулирующие агенты воздействуют на регулируемую среду через основной 7 и. дополнительный 8 теплообменники.Устройство, работает следующим образом.Предположим, устройство находится в равновесном состоянии...

Номер патента: 896601

Опубликовано: 07.01.1982

Авторы: Бардина, Зубрев

МПК: G05D 27/00

Метки: молока, нормализации, процессом

...Автоматическоеизмерение жирности сливок производит"ся по их плотности датчиком 2 плотности и поддерживается постояннымрегулятором 3, управляющим клапан 4,Расходы сливок и нормализованногомолока измеряются расходомерами 5и б, а постоянство их соотношенийподдерживается регулятором 7 соотношений, управляющим через устройство8 управления клапанами 9 и 10, служащими для отвода избыточного продукта,Автоматическое измерение жирностинормализуемого молока производитсяпо его плотности датчиком 11 плотности, сигналы с которого поступают на896601 Формула изобретения каэ 11697/36 Тираж 907 . Подписное ИИПИ Филиал ППП "Патент", г. Ужгород, ул.Проектная,устройство 8 управления, открывающее клапан 9 отвода избыточных сливок и закрывающее клапан 10...

Номер патента: 897717

Опубликовано: 15.01.1982

Авторы: Кузьмин, Муравьев, Тайков

МПК: C02F 1/72, G05D 27/00

Метки: веществ, водах, окисляемых, сточных, химически

...на входе блока управления 8 возникает сигнал раэбаланса, управляющий работой дозатора титранта 9 (шприц-бюреткой). Доэато-ром 9 производится подача титранта (раствор соли Мора) в ячейку 7 до тех пор, пока на измерительном преоб- Ю разователе б не произойдет такое изменение разности потенциалов, при котором сигнал разбаланса становится равным нулю. При этом в ячейке 7 происходит следующая реакция 5 Устройство содержит взаимосвязан 15 ные дозатор реактива 1, узел термообработки 2, блок сравнительного анализа 3 с узлом регулируемого потенциала титрования 4, соединенный через электронный усилитель 5 и измерительный преобразователь б с реакционной ячейкой 7 и через блок управления 8 с доэатором титранта 9, и блок информационной обработки 10,...

Номер патента: 898391

Опубликовано: 15.01.1982

Авторы: Гамзин, Середенко, Устинов, Хунцария

МПК: G05D 7/06

Метки: жидкости, расхода

...4 блоков управления иблока 5, а выход - со вторым входомпреобразователя 14.Основной 3 и дополнительный 4 блоки аналогичны. Селектор 9 ошибки является схемой, блокирующей входнойсигнал на время возможных технологических флюктуаций расхода, вызванных случайными внешними причинами,например, прохокдением через трубопровод мягкой пробки или газового пузыря, когда теряется точностьрегулирования.Питающая энергия поступает надополнительный блок 4 через четвертый переключатель (на чертеже не показан). На дополнительный блок 4питающая энергия поступает при наличии сигналов на выходе блока 5 илиселектора 9, Это экономит рабочий ре О сурс дополнительного блока 4, т.е.повышает надежность устройства.Устройство работает следующим образом.Задающий...

Номер патента: 898392

Опубликовано: 15.01.1982

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...своими заплечиками н упоры корпуса 1. Седла 29 и 30 пружи - ной 31 разжаты и контактируют соответственно с дросселирующими клала- нами 23 и 24, Полость выходного канала 4 разобщена от полостей входных каналов 2 и 3.Газ высокого давления подается во внутренние полости 21 и 22 соответственно поршней 5 и б из каналов 2 и 3 через проточки 13 и 14, каналы 19 и 20, Под действием входного давления седло 29 опускается до упора н поршне 5, а седло 30 поднимается до упора в поршне б, пружина 31 при этом сжимается.Между дросселирующими клапанами 23 и 24, седлами 29 и 30 соответственно образуются проходные щели, в которых газ дросселируется, его давление понижается, Газ пониженного давления поступает н полость между поршнями 5 и б. Давление в...
