G05D — Системы управления или регулирования неэлектрических величин

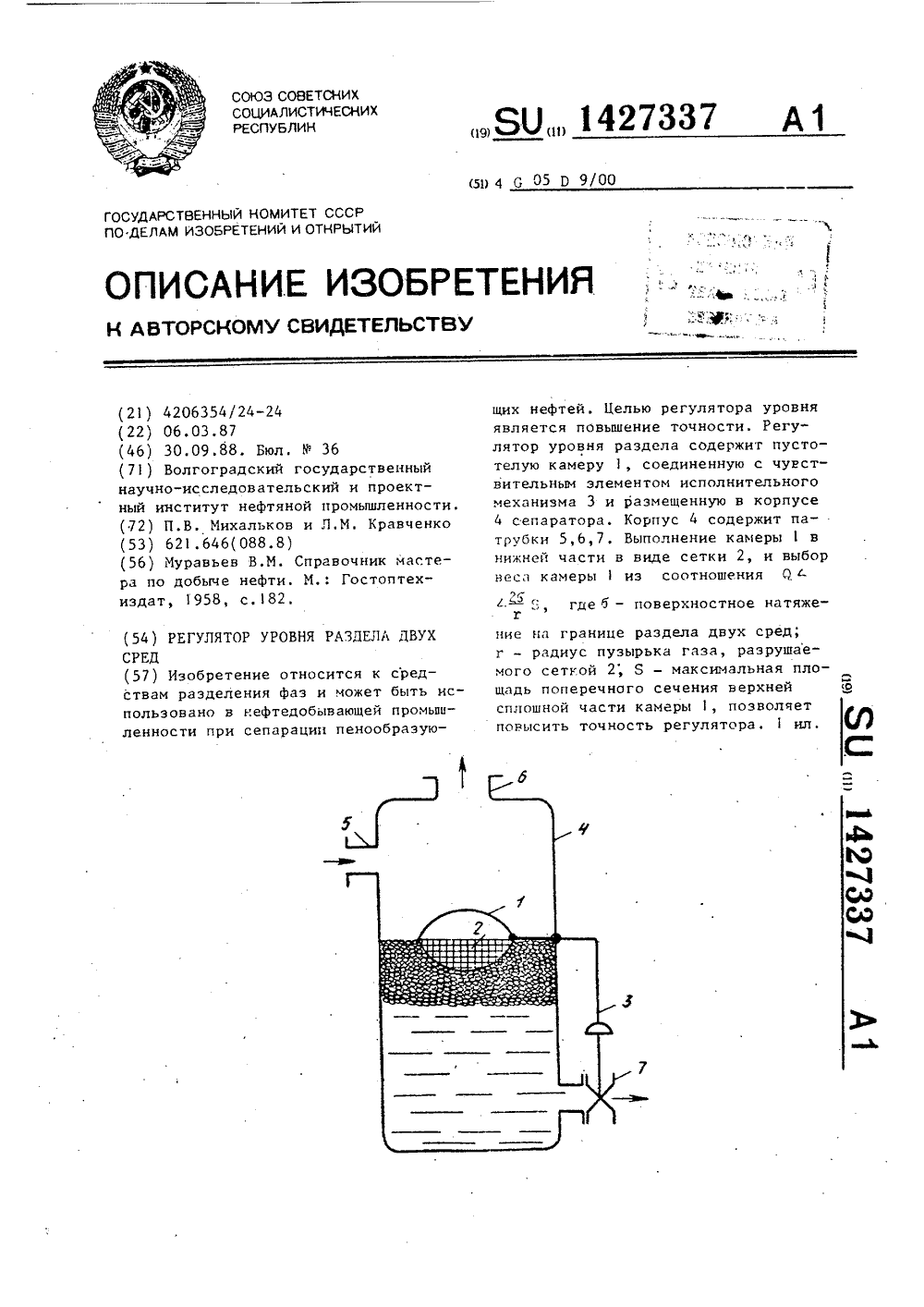

Регулятор уровня раздела двух сред
Номер патента: 1427337
Опубликовано: 30.09.1988
МПК: G05D 9/00
Метки: двух, раздела, регулятор, сред, уровня
...уровня раздела двух сред работает следующим образом. 20В корпус 4 сепаратора по входному патрубку 5 поступает пенообраэующая нефть. Внутри корпуса 4 сепаратора газ отделяется от нефти и выходит выходной патрубок 6, а нефть выходит 25 через сливной патрубок 7. При подъеме пены вьппе уровня установки сетки 2, пена разрушается сеткой 2, Давление в пузырьке пены выше давления в корпусе 4 сепаратора на величину 3026"ЬР = - . Разрушение пузырьков прогдолжается до достижения давления внутри камерыравным давлению внутри пузырька. Такое давление сохраняется внутри камеры 1. Превьппение давления внутри камеры 1 относительно давления в газовой части корпуса 4 сепаратора вьппе поверхности камеры 1 создает подъемную силу Р в камере...

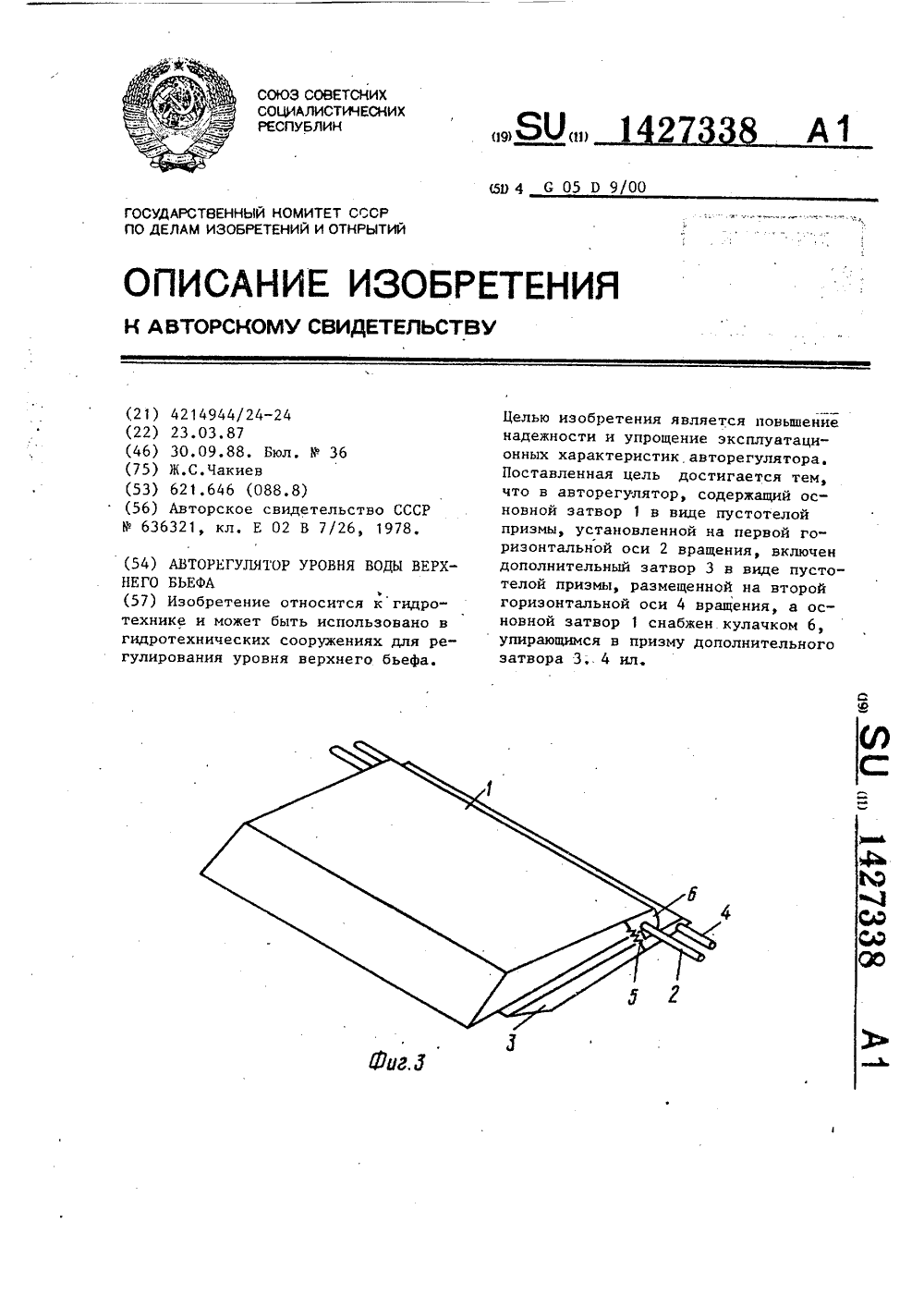

Авторегулятор уровня воды верхнего бьефа
Номер патента: 1427338
Опубликовано: 30.09.1988
Автор: Чакиев
МПК: G05D 9/00
Метки: авторегулятор, бьефа, верхнего, воды, уровня
...20 дополнительного затвора 3 подпружинена пружиной 5 к призме основного затвора 1. Оси 2 и 4 смещены одна относительно другой, На призме основного затвора 1, в зоне первой оси 2 25 вращения выполнен кулачок 6. Авторегулятор уровня содержит также поплавок 7, связанный тросом 8, перекинутым через блоки 9 с призмой основного затвора 1, Поплавок 7 помещен в 30 шахту 10. Оси 2 и 4 закреплены в устоях 11 сооружения, на которых устроен выступ 12 для удержания призмы основного затвора 1. 35Авторегулятор уровня работает следующим образом,При уменьшении уровня воды в канале поплавок 7 опускается, поднимая призму основного затвора 1. Кулачок 6, надавливая на призму дополнительного затвора 2, заставляет ее открываться, Канал перекрыт и начинает...
Устройство для регулирования уровней воды в канале
Номер патента: 1427339
Опубликовано: 30.09.1988
МПК: G05D 9/02
...связан со щитомб. Камера 10 снабжена наполнительнымпатрубком 15, перекрываемым запорныморганом 16, соединенным тягой 17 споплавковым датчиком 18 уровня верхнего бьефа, В дне камеры 10 выполнено отверстие 19, на котором установлен запорный клапан 20, размещенныйна оси 21 и подпружиненный пружиной 22, предназначенной для поддержания клапана 20 в закрытом положении. Запорный клапан 20 через Г-образный рычаг 23 соединен с втулкой24, которая установлена на тяге 17.На тяге 17 установлен горизонтальный/ограничитель хода 25.Устройство для регулирования уровней работает следующим образом.С помощью стопора 13 устанавливается поплавок 11 на требуемый горизонт регулирования уровней грунтовыхвод. Поплавковый датчик 18 уровняверхнего бьефа...
Устройство для регулирования уровня воды в оросительной системе
Номер патента: 1427340
Опубликовано: 30.09.1988
Автор: Куривчак
МПК: G05D 9/02
Метки: воды, оросительной, системе, уровня
...трубки 7. Гидродинамические силы отодвигают мембрану 4 и поток воды запол 45няет рабочую камеру 5 и через отверстия 9 истекает в ороситель 8. По мере наполнения оросителя 8 поплавковый привод 11 всплывает и посредствомшарнирно-рычажной связи 14 клапан 12отходит от отверстия импульсной трубки 7. В это время вода через импульсную трубку 7 поступает в приводнуюкамеру б, заполняя ее, и одновременно с этим происходит истечение ее изтрубчатого водовыпуска 1 в рабочуюкамеру 5 и через окна 9 в ороситель8. Поплавковый привод 11 продолжает всплывать и посредством шарнирнорычажной связи 14 клапан 12 приближается к кромке сливного канала 10.В момент закрытия клапаном 12 отверстия в сливном канале 10 давление вприводной камере 6 и...
Регулятор уровня в бьефах гидротехнических сооружений
Номер патента: 1427341
Опубликовано: 30.09.1988
Автор: Макаренко
МПК: G05D 9/02
Метки: бьефах, гидротехнических, регулятор, сооружений, уровня
...23 и 24 с упором 25, При этом шток 21 размещен в канале 26., которым емкость 19 соединена с атмосферой, Емкость 19 сообщена с верхним бьефом каналом 27, а с нижним - сливным каналом 28, На выходном патрубке установлены дополнительный клапан 29, закрепленный на штоке 13, связанном с датчиком 14 уровня, и дополнительный подпружиненный клапан 30, соединенный шарнирной тяГой 31 с затвором 5. При недостаточном уровне в нижнем бьефе 32 датчик 14 уровня опущен и клапаны 12 и 28 открыты, а клапан 9 закрыт. Вода, поступающая в управляющую камеру 9 по каналу 11, вытекает через канал 10, который имеет больший размер, чем канал 11. Поэтому в управляющей камере 9 не возникает избыточного давления, Вода, поступающая по каналу 27 в емкость 19,...
Устройство для водорегулирования на дренажных системах
Номер патента: 1427342
Опубликовано: 30.09.1988
Авторы: Долид, Назарец, Скрипник
МПК: G05D 9/02
Метки: водорегулирования, дренажных, системах
...9 вниз.Коллектор 4 выходит в открытую дренажную сеть 5. Уровни воды в сети 5обозначены позициями 13, 14. Коллектор 3 соединен с закрытой дренажнойсетью 6.Устройство работает следующим образом,В ранне-весенний период, когда идет откачка (сброс) стока, а положение уровней грунтовых вод дРенаж ном колодце 11 высокое, запорные органы 1, 2 открыты и не препятствуют дренажному стоку с системы, фиг.2 а.При достижении уровнем заданной отметки, соответствующей требуемой 45 норме осушения, запорный орган 2 закрывает сбросной коллектор 4, что препятствует дальнейшему снижению уровня. Запорный орган 1 в этот момент еще открыт. При повышении уровня воды в колодце 11 на поплавковый привод 9 действует взвешивающая сила, а штоки 8 поднимаются, что...
Регулятор уровня жидкости
Номер патента: 1427343
Опубликовано: 30.09.1988
Автор: Максимов
МПК: G05D 9/12
Метки: жидкости, регулятор, уровня
...Манометрическое реле 1, трубка 2 и стакан 3 установлены в резервуаре 17. Блок 14 управления и насос 15 установлены в насосной станции 18. 30Регулятор уровня жидкости работает следующим образом.При достижении жидкостью верхнего уровня 19 во время заполнения резервуара жидкостью через щель 4 жидкость проникает в стакан 3 и заполняет его.Под действием давления столба жидкости Н в трубке 2 срабатывает манометрическое реле 1 и через блок управления 14 включает насос 15, которьй40 откачивает жидкость из резервуара 17. При достижении нижнего уровня 20 жидкость из стакана 3 через щелевое отверстие 10 вытекает и реле 1 отключает насос 15. Завинчивая или вывинчивая винт 11, уменьшают или увеличивают проходное отверстие в щелевом отверстии 10...
Центробежный регулятор
Номер патента: 1427344
Опубликовано: 30.09.1988
Авторы: Брославский, Влязлов, Галушка, Кашицкий, Орищин, Цигал
МПК: G05D 13/42
Метки: регулятор, центробежный
...с этим каналом через золотник первый 9 и второй 10 каналы от"вода рабочего тела в позициях золотника, соответствующих низшей и высшейпередачам трансмиссии, полость слива11 и отверстие 12, соединяющее второй 25канал 10 с полостью между корпусоми торцовым пояском 7 золотника 3,ШтиФт 13 является ограничительнымупором хода золотника 3. Золотник 3служит одновременно грузом центробежного регулятора.Регулятор работает следующим образом.На низшей передаче трансмиссии золотник 3 находится .в позиции, прикоторой канал 8 подвода рабочего тела соединен с перВым каналом 9 отвода рабочего тела к фрикциону включения передачи. По мере увеличенияскорости вращения вала 1 золотник 3под действием центробежной силы смещается, преодолевая усилие пружины4,...
Регулятор давления газа
Номер патента: 1427345
Опубликовано: 30.09.1988
МПК: G05D 16/06
Метки: газа, давления, регулятор
...наружной поверхности второй пластины 10 опирается на седло 3 и выполняет функциирегулирующего органа (затвора), Днище 8 неподвижно, например, сваркой,соединено с винтом настройки 13,имеющим шпонку 14, исключающую провора"чивание винта 13 в основании 2 корпуса, Поступательное перемещение вин"та 13 в основании 2 корпуса с цельюприжатия пластины 10 к седлу 3 обеспечивается с помощью специальной гайки 15, а фиксация - с помощью накидкой гайки 16, Для подвода рабочеготела предусмотрен входной патрубок17, а для отвода рабочего тела - выходной патрубок 18. В процессе работы регулятора через патрубок 17 во входную полость 12 поступает рабочее тело (газ, жидкость) высокого давления, которое воздействует на вторую пластину 10 5 10 15 20 гофра 4...
Регулятор давления пневмопривода тормозов
Номер патента: 1427346
Опубликовано: 30.09.1988
МПК: G05D 16/10
Метки: давления, пневмопривода, регулятор, тормозов
...4 и атмосферной 5 полостями. Регулятор давления работает следующим образом,В исходном положении следящиипоршень 11 под действием своей регулировочной пружины находится внижнем положении. При этом затвор 14прижат своей пружиной к седлу 7,разобщая промежуточную полость 12с атмосферой, а разгрузочная полость 4 через каналы 18, 17,9 и16 сообщена с атмосферой,Сжатый воздух от компрессора поступает во входную полость 2 и, открывая обратный клапан 6, поступаетв выходную полость 3 и одновременночерез канал 13 в промежуточную полость 12. При достижении давлениясжатого воздуха, равного верхнемупределу срабатывания регулятора, следящий поршень 11 перемещается вверхдо упора седлом 15 отсечного клапана в затвор 14, в результате...
Устройство для регулирования температуры
Номер патента: 1427347
Опубликовано: 30.09.1988
Автор: Дмитренко
МПК: G05D 23/19
Метки: температуры
...В связи с этим при снижении температуры и размыкании контактов 11 цепь управления тиристора продолжает шунтироваться последовательно включенными замкнутыми 1контактами 12 и 10, Через обмотку контактора 3, диодный мост 2, резистор 7 и контакты 10-12 конденсатор 8 периодически с частотой сети заряжается до амплитудного значения напряжения сети на шинах 4, 5 и затем успевает значительно разрядиться на резистор 6. То так как импульсы тока подзаряда конденсатора 8 проходят не через цепь управления тиристора, последний заперт, а контактор отключен, При дальнейшем снижении температуры и кратковременном размыкании контактов 10 датчика конденсатор 2 разряжается на резистор 6. Через частично разряженный конденсатор 8, обмотку контактора...
Система регулирования температуры расплава в смесителе
Номер патента: 1427348
Опубликовано: 30.09.1988
Авторы: Балакин, Макаров, Шемелина
МПК: G05D 23/19
Метки: расплава, смесителе, температуры
...из требований безопасности ведения процесса или иэ иных соображе-, 3 О ний, что определяется характеристиками конкретного состава.При достижении температурой смесимаксзаданного значения Г, происходит замыкание контакта 36 и включение промежуточного реле 22. Размыкается размыкающий контакт 24, подготавливая цепь последующего включения реле 25 и 33 и замыкается замыкающий контакт 23. Напряжение Ц поступаетна обмотку реле времени 28 и через размыкающий контакт 29 электромагнитный воздухораспределитель 3. Происходит открытие клапана 10 на линии хладоносителя 13. В рубашку смесителя од . новременно поступает горячий тепло- носитель при его ограниченном расходе и хладагент. - Происходит интенсивное вытеснение горячего теплоносителя из...
Регулятор температуры
Номер патента: 1427349
Опубликовано: 30.09.1988
МПК: G05D 23/19
Метки: регулятор, температуры
...подключен управляемый делитель напряжения 10, состоящий иэ потенциометра 17 и полевого транзистора 18 с р-и-переходом и каналом р-типа, При условии, что при нагреве объекта регулирования напряжение на выходе усилителя 4 находится в пределе положительного уровня ограничения операционного усилителя 5 блока формирования широтно- импульсной модуляции, сопротивление исток-сток полевого транзистора 18 велико и потенциал положительной полярности с выхода усилителя 5 через отсекающий диод 9 и потенциометр 17 первого плеча управляемого делителя напряжения 10 будет накапливаться вконденсаторе низкочастотного перестраиваемого КГ-фильтра 11, При условии, что постоянная времени низкочастотного КГ-фильтра 11 больше постоянной интегрирующей КГ-цепи...
Способ контроля процесса изготовления состоящих из одной или нескольких смесей удлиненных профилей из каучука или термопластичного синтетического материала и установка для его осуществления
Номер патента: 1428185
Опубликовано: 30.09.1988
Автор: Герд
МПК: B29C 47/92, G05D 27/00
Метки: каучука, нескольких, одной, профилей, процесса, синтетического, смесей, состоящих, термопластичного, удлиненных
...степени и эти значениязафиксированы регулятором 13, то осуществляется воздействие на устройство 14 для регулирования скорости вращения шнека экструдера 7Вес погон 50 ного метра ленты 31 снижается тем самым на ту долю материала смеси, которая не была подана через экструдер 7, Исходя из установленного слишком низкого веса погонного метра ленты 31 с одной стороны, и исходя из слишком низкого давления и температуры, измеренных с помощью измерительного устройства 10, установленного на рабочем сопле 4 экструдера 7, регулятор13 соответственно увеличивает скорость вращения шнека экструдера 7(например, на 1,5 оборота), так чтоэкструдер 7 снова будет иметь несколько возросшую выработку до тех пор,пока не будет восстановлен заданныйвес...
Способ управления процессом разделения изопренизоамиленовой фракции
Номер патента: 1428404
Опубликовано: 07.10.1988
Авторы: Воротынцев, Гречуха, Миронов, Погребцов, Тучинский, Черкасов
МПК: B01D 3/42, G05D 27/00
Метки: изопренизоамиленовой, процессом, разделения, фракции
...3 и 4 осуществляют регулирование расхода дистиллята, арегуляторы 15 и 16 - регулированиерасхода теплоносителя, поступающих,соответственно в колонны 1 и 2 Датчик 6 уровня во Флегмовой емкостиподает соответствующий сигнал в корректирующий блок 21, который осуществляет дискретную коррекцию заданиярегулятору 15, например, по ПИД-закону. Блок 20 осуществляет регулирование концентрации иэопрена в дистилляте колонны 1, замеряемой анализатором13, путем изменения задания регулятору 3, Уменьшение концентрации иэопрена в иэоамиленовой фракции вызывает с помощью блока 20 увеличение отбора дистиллята колонны 1, При этом уменьшается уровень во Флегмовой емкости и по сигналу от датчика б уро" вня блок 21 корректирует расход теплоносителя в...
Устройство для приготовления газовых смесей
Номер патента: 1428436
Опубликовано: 07.10.1988
Авторы: Волощук, Дзержко, Лысиков, Михайловина, Осадчий
МПК: B01F 3/02, G05D 27/00
Метки: газовых, приготовления, смесей
...газоанализаторов и калибровки хроматографов.Целью изобретения является уменьШение времени перехода от одной заданной концентрации дозируемого газа в газовой смеси .к другой.На чертеже представлена блок-схема устройства для приготовления газовых смесей.Устройство включает в себя побудитель 1 расхода газа-раэбавителя, термостатированный сосуд 2 с дозируемым газом и дозатор 3 с мембраной 4, установленной на теплоизолирующие прокладки 5. 20Побудитель 1 расхода газа-разбавителя соединен газовой линией 6 с надмембранной камерой дозатора 3. Подмембранная камера дозатора 3 соединена газовой Линией 7 с термостатированным сосудом 2, содержащим дозируемый г".аз.Мембрана. 4 снабжена нагревательным элементом 8, расположенным в ее теле и...
Устройство для получения дисперсных систем в жидкой среде
Номер патента: 1428449
Опубликовано: 07.10.1988
Авторы: Ганиев, Гранова, Иванов, Кузнецов
МПК: B01F 11/00, G05D 27/00
Метки: дисперсных, жидкой, систем, среде
...колебаний 40 10 является преобразование выходнона резонансной частоте + . Природа го сигнала датчика 4 давления в поРэтих пульааций объясняется неустано. стояяное напряжение, пропорциональвившимся движением образующихся газо- ное давлению Р . Поэтому если датвых пузырей, с верхней части ко дну чик 4 является датчиком статическососуда. После некоторой выдержки на ф 5 го давления, то в состав блока 10частоте 1 весь объем сосуда равнопвходит усилитель постоянного тока имерно насыщается газовыми пузырями и сглаживжощий фильтр, а если датчикдавление снижается (Фиг. 3). 4 является датчиком динамического давЭти пульсации давления могут при- леяия, то в блок 10 должны входитьвести к ложному срабатыванию блока щ усилитель переменного тока,...
Грануляционная установка
Номер патента: 1428455
Опубликовано: 07.10.1988
МПК: B01J 2/04, G05D 27/00
Метки: грануляционная
...соединяющих горизонтальные воздушными рециркуляционные патрубки 6 с рециркуляционными патрубками 13 резонатора 11, образуются упругие бегунне волны, воздействующие ца вертикальные упругие эластичные перегородки 2 башни 1 и создающие горизонтальные упругие колебания воздушного потока внутри башни . Согласно условию резонанса, скорость вынужлеццого перемещения упругих изгибных волн равна скорости движения воздуха относительно внутренних поверхностей воздуховолов 10 и башни 1 и частоте вращения лроссель-клапана 2 резонатора 1 1. Таким образом, при любой скорости движения воздушного потока создаются условия резонанса в самой башнеи резонанс. цой связи с воздушным потоком.5 10 15 20 25 30 35 40 Формула изобретения Грануляционная...
Способ управления процессом сульфирования в производстве сульфанола
Номер патента: 1428749
Опубликовано: 07.10.1988
Авторы: Багдасарова, Мамедов, Мехтиев, Наджафов, Насибов, Садыхов, Сеидов
МПК: C07B 45/02, G05D 27/00
Метки: производстве, процессом, сульфанола, сульфирования
...уравнениюнеобходимо дополнительное количество80 с расходом где е - концентрация влаги в алкилбензоле на входе сульфуратора.Влага с расходом КЯ, образует серную кислоту где М - концентрация серной кислотыв сульфомассе, мас. Х;Оа - расхо", сульфомассы, т/ч,Тогда приращение серной кислоты всульфомассе определяется по формуле ЬСу -082(оСэОг 5 о 42 Мг 01), (7) ДС в ЬС, + С - д С,- 0,332(Ы,-Р,)Я, + 45+ 4,4 м,Д, - 0,82 огзЧ + 4,444 Ы,Ч,или дс- о,ззз О; р)+о,ои,) о;о,озюо яо) Чтобы получить дополнительный сернис-тый ангидрид с расходом Ь С на выходеконтактного аппарата, на его входенеобходимо увеличить приращение кислорода в 5 раз где дХ - приращение кислорода на входе контактного аппарата, При расходе алкилбензола с номинальной...
Стабилизатор давления к устройству для трехосных испытаний грунтов
Номер патента: 1428991
Опубликовано: 07.10.1988
Автор: Широков
МПК: G01N 3/10, G05D 16/08
Метки: грунтов, давления, испытаний, стабилизатор, трехосных, устройству
...чертеже представлена схема ста:билизатора давления.Стабилизатор давления к устройстЭу для трехосных испытаний грунтовеодержит воздушный компрессор 1 сЭлектроприводом 2, ресивер 3, соединенный с дополнительным ресивером 4через обратный клапан 5 с нормальйо открытым электроклапаном 6 и имеюЩий датчик 7 верхнего предела и датчик 8 нижнего предела давления.Блок 9 управления электрически связан с электроприводом 2, электроклапаном 6 и датчиками 7 и 8. Блок 10стабилизации, состоит из последователь -но соединенных с дополнительным ресиВером 4 редукционных клапанов 11и 12. Блок 13 редуцирования давления соединен с блоком 1 О стабилизации и состоит из параллельно соединенных пневморедукторов 14, Каждый изпневморедукторов 14 соединен с...
Устройство для управления процессом смешения жидкостей
Номер патента: 1429092
Опубликовано: 07.10.1988
Автор: Мосякин
МПК: G05D 11/13
Метки: жидкостей, процессом, смешения
...выхода 6 блока 2, По этомусигналу на соответствующих входахэлементов И-НЕ 20-22 и на триггере18 устанавливается разрешающий потенциал, а на входах элементов 21 и 245и на триггере 19 с инверсного выходай блока 2 - запрещающий,При изменении потенциала на выходе4 блока 2 с низкого на высокий натретьем входе второго элемента И-НЕ21 сохраняется, а на первом входеустанавливается разрешающий потенциал.С этого момента времени формируется временной интервал ь С (фиг . 13) .На суммирующий вход реверсивногосчетчика 13 в этот интервал временипоступают импульсы частоты ш Р с выхода первого умножителя 15 частотыследования импульсов через элементы 2021 и 27.,Заканчивается временной интервалде по совпадению во времени на входах первого элемента И-НЕ 20...
Устройство для регулирования колебаний
Номер патента: 1429093
Опубликовано: 07.10.1988
Автор: Пузько
МПК: G05D 19/02
Метки: колебаний
...к входам цифроаналоговогопреобразователя 28, входам элементаИ 29 и одной группе входов блока 27сравнения кодов, вторая группа входов которого подключена к соответствующим выходам задатчика 26 максимального кода.Выход блока 27 подключен к нулевому входу триггера 24, единичныйвход которого подключен к выходу эле мента И 29.Единичный выход триггера 24 подключен к управляющему входу коммутатора 22. Выход преобразователя 28подключен к второму входу первогокоммутатора 21.Устройство для регулирования колебаний работает следующим образом.Генератор 1 периодических сигналовформирует на своем выходе сигнал, вчастности синусоидальное напряжение,которое через регулятор 2 амплитудыпоступает на вход ключа 3.В исходном состоянии триггер...
Устройство для управления реверсивным механизмом
Номер патента: 1429094
Опубликовано: 07.10.1988
Автор: Дмитренко
МПК: G05D 23/19
Метки: механизмом, реверсивным
...образом, предлагаемое устройство для управления реверсивным механизмом характеризуется простотой: в его схеме используется лишь один узел временной задержки, обладает высокой выходной мощностью, возможностью применения в нем простых сла - боточных путевых выключателей, обладающих высокой чувствительностью на герконах с одним переключающим контактом, а также надежностью в работе при установке путевых выключателей в агрессивных средах. Предлагаемое устройство может быть использовано в различных отраслях промышленности и сельского хозяйства. Формула изобретения Устройство для управления реверсивным механизмом, содержащее первый и второй магнитные пускатели с размыкающими контактами, первую и втокоммутатор, составленный диодным мостом 20 и...
Устройство для регулирования температуры
Номер патента: 1429095
Опубликовано: 07.10.1988
МПК: G05D 23/24
Метки: температуры
...но температура в камере 21 продолжает расти, так как ток через форсирующий нагреватель 2 продолжает течь, По маре приближения, температуры в камере к эа данной, напряжение на выходе моста 6 стремится к нулю, соответственно напряжение на выходе фаэочувствительного выпрямителя 9 также стремится к нулю, треугольное напряжение на выходе интегратора 11 переходит в положительную область из-за влияния напряжения делителя 13 и на выходе компаратора 14 формируются короткие положительные импульсы, которые от пирают исполнительный элемент 3 и через основной нагреватель 1 протекают короткие импульсы тока. При этом второй компаратор 15 находится в прежнем положении и через форсирующий нагреватель 2 продолжает течь ток. Температура в камере...
Климатическая камера
Номер патента: 1429096
Опубликовано: 07.10.1988
Авторы: Матвеев, Николаев, Прохоров, Серков, Уфаев
МПК: G05D 22/00, G05D 23/30
Метки: камера, климатическая
...Далее в корпусе 1 вода прогревается до температуры выше, например, на 2 С заданной температуры 1, обеспечивается подогрев нагревателя 14, В емкости 11 вода подогревается спомощью нагревателя 15 ипи с помощью радиатора 16, потребляющего тепло из отопительной системы 28 здания, доводится до температурыо=+30 С (больше заданной до +98 фС). Потом пагреватели 14 и 15 отключаются, причем вода в емкости11 может быть нагрета до 1 маао+95 С, так как нет прямого сообщения этой емкости 11 с полостью корпуса 1, что исключает нагрев воздуха в рабочем объеме камеры. В момент длительной работы камеры весь процесс поддержания температуры 1 А = +2 С, в рабочем объеме камеры рассчитан нао остывание:воды в пределах +4 С (напри 314290мер, при режиме 1= +40 С...
Способ автоматического регулирования теплового режима ректификационной колонны
Номер патента: 1430053
Опубликовано: 15.10.1988
Автор: Лещев
МПК: B01D 3/42, G05D 27/00
Метки: колонны, режима, ректификационной, теплового
...в виде тиристорного ключа. Термопреобразователи 9 и 10 измеряют температуру кубовой жидкости до и после нагревателя, расходомер 11 - измеряет расход кубовой жидкости, отбираемой из колонны, Вычислительное устройство 12 рассчитывает величину С расхода жидкости, циркулирующей через нагреватель, по формуле0= -- цРК С 11где Р - мощность, потребляемая нагревателем;Ккоэффициент пропорциональности; С - удельная теплоемкость кубовогопродукта;Л 1разность температур до и посленагревания Л 1=1 к - 1,) и соотношение 6/К, Если 6/К = 1, то мощность, потребляемая нагревателем, остается равной величине, соответствующей расходу и составу исходной смеси. При соотношении б/Кэь 1, вычислительное устройство вырабатывает сигнал коррекции,...
Способ управления процессом окислительного дегидрирования углеводородов
Номер патента: 1430391
Опубликовано: 15.10.1988
Авторы: Гаврилов, Голев, Миронов, Рязанов, Тучинский, Ухов
МПК: C07C 5/32, G05D 27/00
Метки: дегидрирования, окислительного, процессом, углеводородов
...подачу кислорода-окислителя и реактор н заданном соотнощении о 6 с расходом сырья,С помощьв блоков 20 определяют перепады температур по зонам слоя катализатора следующим образом. Слой катализатора разбивают услов.но на эоны (в рассматриваемом примере выделено 4 зоны - А,В,С и П), награницах зон устанавливают датчики 9,а в верхней и нижней частях слоядатчики 8 и 10 соответстненно. Перепады температур определяют между со.седними датчиками,Количество эон в слое выбираютв зависимости от его высоты, диаметра реактора, свойств конкретной партии катализатора и других технологических факторов, определяющих характер изменения температурных профилейпо слою катализатора в рабочем цикледегидрирования (см,фиг.2). При этомиспольэувт ту...
Способ управления непрерывным процессом растворной полимеризации сопряженных диенов
Номер патента: 1430394
Опубликовано: 15.10.1988
Авторы: Бубнова, Грачев, Зак, Ковалев, Кормер, Кудрявцев, Лавров, Лобач, Перлин, Подалинский, Рыльков, Сидоров, Солодкий, Твердов, Федоров, Шпаков
МПК: C08F 236/04, G05D 27/00
Метки: диенов, непрерывным, полимеризации, процессом, растворной, сопряженных
...катализаторе на основе соединенийредкоземельных элементов в производстве синтетического каучука осуцеств-, 50ляит по предлагаемому способу, Приэтом процесс проводят в батарее 5-типоследовательно соединенных реакторовс мешалками, Расходы компонентов, подаваемых на вход батареи, по трубо 55проводам 2-4. составляют: бутадиена2,2 т/ч, изопрена 0,32 т/ч бензина18,5 т/ч, при этом часть бензина байпасируит и годавт во второй реактор9 по трубопроводу 10.Концентрации полимера на выходепервого реактора 1, измеряемую датчиком 13, стабилизируют на значении8, мас,Е регулятором 14 путем изменения расхода катализатора с помощьирегулирующего клапана 15 на трубопроводе 7, При увеличении концентрацииполимера, измеряемой датчиком 13,регулятор 14 уменьшает...
Устройство автоматического регулирования сульфидности зеленого щелока содорегенерационного котлоагрегата
Номер патента: 1430434
Опубликовано: 15.10.1988
Авторы: Емельяненко, Сыркин, Юров
МПК: D21C 11/00, G05D 27/00
Метки: зеленого, котлоагрегата, содорегенерационного, сульфидности, щелока
...натрия.Устройство работает следующим образом.Сигналы с блока 9 измерения расхо 35 да и с блока 10 измерения плотности черного щелока на входе в бак-смеси" тель 11 поступают на вход блока 13 умножения, на выходе которого Формируется сигнал по массовому расходу 4 О черного щелока. Этот сигнал и сигнал от блока 14 измерения расхода сульфата натрия поступают в регулятор 5 сульфидности, который в зависимости от величины сигнала рассогласования осуществляет через исполнительный механизм 7 перемещение регулирующего клапана 8 подачи сульфата натрия. По изменению расхода черного щелока, контролируемого блоком 9, и плотности черного щелока, контролируемой блоком 10, на выходе блока 13 умноже" ния, куда подаются эти сигналы, Формируется...
Способ управления процессом сжигания отработанного черного щелока сульфат-целлюлозного производства
Номер патента: 1430435
Опубликовано: 15.10.1988
Авторы: Житков, Панфилов, Попов, Смородин
МПК: D21C 11/02, G05D 27/00
Метки: отработанного, производства, процессом, сжигания, сульфат-целлюлозного, черного, щелока
...выходом вычислительного блока 22, а выходом - с шестым входом вычислительного блока 25 и входом автоматической системы 24 регулирования расхода дутьевого воздуха; функциональный блок 26 вычисленной величины расхода дымовых газов входом связан с выходом вычислительного блока 25, а выходом подключен к входу автоматической системы 27 регулирования разрежения в топке и газо- ходах содорегенерационного котлоагрегата 28.Управление процессом сжигания черного щелока по предлагаемому способу осуществляют следующим образом. Для заданной величины концентрации общей щелочи в зеленом щелоке из функционального блока 1 и заданной величины производительности СРК по общей щелочи из Функционального блока 2 с использованием данных о составе слабого белого...
