G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1027708

Опубликовано: 07.07.1983

Авторы: Михайлов, Ольнов

МПК: G05D 23/19

Метки: двухпозиционный, регулятор, температуры

...дополнительно содержит последовательно соединенные сумматор и второй усилитель, задатчик верхнего и нижнего допустимых 4 О отклонений параметра, соответствующие выходы которого подключены к неинвертирующим входам компараторов, выход второго усилитель соединен с инверткрующими входами компараторов, а входы 45 сумматора - с выходом первого усили" теля и выходом задатчика.На чертеже изображена блок-схема предлагаемого регулятора.Регулятор содержит датчик 1, подключенный к входу первого усилителя 2, выход которого соединен с одним из входов сумматора 3, на другой вход которого подается опорное напряжение О 10 ОО задания сотен градусов от задатчика 4, а выход сумматора соединен 55 с входом второго усилителя 5, напряжение с выхода...

Номер патента: 1027709

Опубликовано: 07.07.1983

Авторы: Григорьев, Игнатова, Красовский, Леонтьев, Устинова

МПК: G05D 27/00

Метки: бульонов, желатиновых, желатины, производстве, установкой, фильтрования, фотографической

...в нагретом состоянии при высокой температуре независимо от того, продолжается процесс фильтрования или окончился и преизводится замена фильтрующего материала, что приводит к " ухудшению качества бульона и конечного 4 О продукта " фотографической желатины,и,как результат, влияет на снижение ско-рости процесса фильтрования и увеличение его себестоимости. 45Цель изобретения - увеличение скорости и снижение себестоимости процесса Фильтрования желатинового бульона.Указанная цель достигается тем,что .устройство управления установкой для 5 О фильтрования желатиновых бульонов в производстве фотографической желатины, в состав которой входят теплообменник и фильтр-пресс, включающее контур ре. регулирования температуры бульона в 55...

Номер патента: 1029147

Опубликовано: 15.07.1983

Авторы: Коровин, Патрушев, Русинов, Ярцев

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...7, водительность увеличивается эа счетсвою .очередь к устранения неоправданно большого увеличению динамической силы, дей-расхода воды, снижающего мощность ствующей на кожьцевую вщулку 7, и . 5 пневмоударников.сельнйе отверс- Точность регулирования регулято она перекрывает дросс л тия 5 на тре уемуюб ю величину. Расход ра увеличивается за счет уменьшения жидкости при постоянн р постоянноМ давлении . .Угла конусности. Используя Формулуен и ля Ы сжавого воздуха оэдуха остается темже. (4), подставив Выражении для3 по чаем й слуае, когда повышается давление 2 О (2) и для Г ( ), лу сжатого воздуха (например буровых станков с продувкой .скважин и йуров .1 И+Ь цО 2 2 водовоэдушной смесью) и .необходи-. о 2 2вой (У 2 мо увеличить расход воды...

Номер патента: 1029148

Опубликовано: 15.07.1983

Авторы: Карман, Фукс

МПК: G05D 9/00

Метки: емкости, массы, необходимого, поддержания, сыпучей, уровня

...возникает в процессе на"ладки и настройки зерносушильногоаппарата на оптимальный режим присушке зерна разных культур или качеств, имеющий разный угол естественного откоса, а также в зависимости от взаимного расположенияточки загрузки емкости и места установки сливного устройства.Цель изобретения - расширениеэксплуатационных функциональных..возможностей устройства и обеспечение ступенчатой Регулировки. Поставленная цель достигаетсятем, что в устройстве для поддержания необходимого уровня сыпучеймассы в емкости, содержащем расположенную в этой емкости основнуютрубу с крышкой и со сквозным продольным пазом для слива излишковсыпучеймассы, содержится дополни"тельная труба, расположенная внутри основной трубы соосно с ней свозможностью...

Номер патента: 1029149

Опубликовано: 15.07.1983

Автор: Оганян

МПК: G05D 16/10

Метки: давления, регулятор

...дополнительные силы, противодействующие силам энергии, повышающие давлениеи трение между массивным поршнем и стенкой цилиндра, что приводит к увеличению поглощения ( рассеиванию )энергии, возникших 60 колебаний, сокращая тем самым время прекращения колебаний подвижных частей регулятора давления.На фиг.1 изображен предлагаемый регулятор давления, (поршень показан 65 со смещенными отверстиями ), нафиг,2 - массивный поршень а прямолинейным каналом, продольная оськоторого расположена параллельнопродольной оси поршня, вид сверху;на фиг,3 - то же, сечение А-А наФиг,2; на фиг.4 - массивный поршень с прямолинейным каналом, продольная ось которого расположенапод острым углом к его продольнойоси и смещена относительно последней, вид...

Номер патента: 1029150

Опубликовано: 15.07.1983

Авторы: Ленкевич, Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...полость 27 которого наполнена жидкостью и сообщена каналом 28 с полостью между поршнями 8 и 9.Регулятор работает следующим образом;В исходном состоянии полость между поршнями 8 и 9 и полость 27 заполнены жидкостью 14, пружина задания 12 сжата винтом 10 через тарель 11. Поршень 8 пружиной 12 максимально опущен вниз, жидкость 14 находится под давлением, под действием которого поршень 9 и элемент 26,максимально опущены вниз и находятся у ограничителей корпусов. Клапаны 5 и 23 поршнем 9 и элементом 26 через толкатели 7 и 25 максимально подняты над седлами 4 и 20 и образуют с последними максимальное проходное сечение.Газ высокого давления от двух независимых источников подается через входные каналы 2 и 21 к клапанам 5 и 23...

Номер патента: 1029151

Опубликовано: 15.07.1983

Авторы: Савин, Усик

МПК: G05D 16/10

Метки: газа, давления, регулятор

...следующим обра,зом.В исходном положении полость между поршнями 8 и 9 и полость 20 запал.иены жидкостью 14, пружина задания12 сжата винтом 10 через тарель 11.Поршень 8 пружиной 12 максимальноопущен вниз, жидкость 14 находитсяпод давлением, под действием которого поршни 9 и 19 максимально опущены вниз и находятся у ограничителей корпуса. Дросселирующий клапан 5 поршнем 9 через толкатель 7максимально поднят над седлом 4 иобразует с последним максимальноепроходное сечение. Сбросный клапан27 пружиной 28 прижат к седлу 25,сбросный канал 26 перекрыт.Газ высокого давления подаетсячерез входной канал 2 к клапану 5.В щели между клапаном 5 и седлом 4газ дросселируется, его давлениепонижается. Пониженное давление газа поступает под поршни 9 и 19 и,в...

Номер патента: 1029152

Опубликовано: 15.07.1983

Автор: Савин

МПК: G05D 16/10

Метки: давления, регулятор

...через жидкость междуего ступенями ) приводит к большемуоткрытию клапана и к большему притоку газа на выход редуктора. В результате давление на выходе близко кдавлению настройки в "статике", несмотря на перемещение чувствительного элемента,На чертеже показан предлагаемыйрегулятор давления, разрез.Регулятор давления содержит корпус 1 с входным 2 и выходным 3 каналами и седлом 4. В корпусе размещены клапан 5 с пружиной б и толкате-.лем 7, взаимодействующим с чувствительным элементом 8 поршневого типа,нагруженным при помощи нинта 9 и опорной тарели 10 пружиной задания 11.Корпус закрыт стаканом 12.Чувствительный элемент 8 выполненв виде двухступенчатого поршня, по-.лость 13 между ступенями которогозаполнена жидкостью 14 и который...

Номер патента: 1029153

Опубликовано: 15.07.1983

Авторы: Вильдман, Волков, Шкурко

МПК: G05D 23/19

Метки: нагревом

...температуры по времени представляет из себя определенную функциональную зависимость, которую в дальнейшем удоб. нее рассматривать как программное управляющее воздействия, В структурной схеме устройства функцию формирования программного сигнала выполняет задатчик 1, который формирует две функциональные зависимости в виде сигналов напряжения постоянного тока, приведенных к стандартной шкале 0-10 В. Одна из них представляет зависимость температуры по времени, другая - зависимость скорости измерения температуры по времени,С выхода эадатчика 1 сигнал Х,) , пропорциональный изменению температуры по времени, поступает1029153 на вход сумматора 2 где происходит его алгебраическое суммирование с сигналом отрицательной обратной свя зи,...

Номер патента: 1029154

Опубликовано: 15.07.1983

Авторы: Анисимов, Конышев, Лазарева, Супонова

МПК: G05D 23/30

Метки: температуры

...выходе элемента 11; Ор - сигнал на выходе элемента 12; О - сигнал на выходе исполнительного элемента 4; Од - сигнал внешних воздействий на объект регулирования.Сигнал интегратора 7 дан с обратным знаком (-О,) для того, чтобы нагляднее показать момент переключения релейного элемента 3, когда сигнал ошибки О 1 становится равен сигналу интегратора. Сущность устройства заключается в следующем.Дополнительно к сигналу ощибки, который переключает релейный элемент 3 при переходе ошибки через нуль, вырабатывают сигнал, пропорциональный интегралу: ошибки регулирования. Сравнивают его в течение всего времени регулирования с сигналом, пропорциональным ошибке регу" лирования и в момент равенства происходит внеочередное переключение релейного элемента...

Номер патента: 1030774

Опубликовано: 23.07.1983

Авторы: Дроздов, Ковшевацкий

МПК: G05D 9/02

Метки: жидкости, уровня

...размещенным на валу, на торцовой стороне водяного колеса выполнена зубчатая нарезка, а упоры снабжены катушками, подключенными одними иэ выводов к двум неподвижным контактам трехпозиционного переключателя, Подвижный контакт которого соединен с полюсом источника питания, другие выводы катушек соединены между собой и с противоположным полюсом того же источника, а датчик уровня электрически связан с контактами переключателя.6 ОПри этом консоль затвора выполнена телескопической и шарнирносвязана с ползуном, а Ферромагнитный материал используется мягким. На чертеже изображена схема устройства.Устройство состоит из водяного колеса 1 с зубчатой нарезкой на торцовой стороне и лопастями 2, размещенного на горизонтальной оси 3 вращения,...

Номер патента: 1031913

Опубликовано: 30.07.1983

Авторы: Кучумов, Петров, Понизовский, Пришвин, Черданцев

МПК: C02F 3/00, G05D 27/00

Метки: биологической, вод, процессом, сточных

...концентрации органическихзагрязнений в поступающей на установку сточной воде и воде на выходенэ резервной емкости и изменениярасхода возвратного ила в аэротенкпо результатам измерения расхода воды в аэротенк, концентрации в нейорганических загрязнений и концентрации ила в аэротенкеЗ.Однако в известном способе недостаточно используются возможностирезервной емкости, При малых концентрациях органических загрязнений впоступающей сточной воде для стабилизации расхода органических загрязнений дополнительно может быть использовано добавление к поступающему потоку воды из резервной емкости. Кроме того, если даже на входе усреднителя достигнута идеальная стабилизация расхода органических загрязнений,65 благодаря динамическим свойствам...

Номер патента: 1032430

Опубликовано: 30.07.1983

Авторы: Болога, Дидковский, Ильгекит, Кожухарь, Муравьев, Усенко

МПК: G05D 23/30

Метки: термостат

...содержащий последовагепьно соединенные источник питания, бпокрегупирования и датчик температуры, установпенный в термостатируемой камере,окруженной рубашкой, содержит сетчатыйэлектрод, подключенный к источгшкупитания, охватывающий термостатируомуюкамеру и установпенный в рушабке, запопненной диэлектрической жидкостью,На чертеже схематично изображенпредпагаемый термостат,Тврмостат содержит термостатируемую калеру 1, закгпочецную в рубашку 2с двойными стенками, Б рушабке 2 наодинаковом расстоянии от ее стенок установпен на изопчторах высоковопьтныйсетчатый эпектрод 3, охватывающий термостатируемую камеру 1, эпектрод 3подкгпочен к источнику 4 пнтагшя, Попостьрубашки 2 герметична, эапопцена диэпектрической жидкостью 4 соединена с...

Номер патента: 1032431

Опубликовано: 30.07.1983

Авторы: Геращенко, Грищенко, Лукашевич, Остапенко, Фокин, Чертов, Шапошников

МПК: G05D 23/30

Метки: термостатирования

...медный держатель, установ пеыный на хпадопроводе, выполненном в виде трубы, запопненной материалом с капиппярно-пористой структурой, в качестве материала с капиппярно-пористой структурой использована метапповопокнио О ,тая структура из проволоки с высоким эпектросопротивпением, хпадопровод снабжен разнесенными по высоте двумя парами электродов, находящимися в эпектри ческом контакте с метапповопокнистой структурой, а в медном держатеце выпоп иены сквозные рааиапьные канапы.На чертеже изображено предлагаемое устройство дпя термостатирования. Устройство содержит медный цержатепь 1, выпопненный в виде теппопроводящего пипинцрического тела, снабженногосо стороны хпедопровоце сквозными реаиапьными кенепеми 2 цпя перов хпедегента,К...

Номер патента: 1033442

Опубликовано: 07.08.1983

Авторы: Абрамович, Беличенко, Гонтарь, Рокшевская, Хват

МПК: C02F 1/00, G05D 27/00

Метки: рек, стока

...блоки 23 и24 измерения концентрации Жагрязняющих веществ, например взвесей, ус тановлеиные иа трубопроводе 19 и в реке б, датчик 25 уровня веды в коллекторе 1, автоматический плювиограф 26, регистрирующий ход выпаденияосадков, центральный диспетчерский пункт (ППД) 27, В который поступает. информация о расходе дождевых йод и воды в реке, уровнях воды в коллекторе п(хазводствеяно-бытовой каналиэации и регулируюцей емкости, кон центрации загрязняющих вев(еств.Устройство работает. следующим образом.Формирующиеся на воДосборе реки 6 производственно-бытовые сточные воды коллектором 1 отводятся на городс кие очистные сооружения 2, где под Вергаются глубокой Очистке И обезэараживанию в соответствии с нормативными требованиями.В качестве очистных...

Номер патента: 1034019

Опубликовано: 07.08.1983

Авторы: Самойлов, Сердюк

МПК: G05D 9/02

Метки: емкости, жидкости, уровня

...подвижного диска отверстия.в плоскомзолотнике будут частично перекрытызадолго до окончания заполнения емкости жидкостью и, следовательно,пропускная способность известногоустройства будет меньше номинальной.Цель изобретения - повышение надежности устройства,Постановленная цель достигаетсятем, что в устройстве для регулирования уровня жидкости в емкости рычаг выполнен из двух частей, шарнирно скрепленных осью, и на каждойчасти выполнен упор для ограничениявращенияодной части рычага относительно другой. 60На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг, 2 и3 - разрез Л-А на фиг. 1 (в промежуточном поло)кении и при заполненнойцистерне соответственно), 65 Устройство содержит трубопровод1, в котором установлен запорный орган,...

Номер патента: 1035571

Опубликовано: 15.08.1983

Автор: Султанов

МПК: G05D 7/01

Метки: расхода, регулятор

...фиг. 1 Изображен разрез регулятора; на фиг. 2 - схема его установки. на эрлифтной системе,Регулятор содержит мембраннуюкоробку 1, надмембранная полость 2которой соединена с входным патрубком.3 корпуса 4, выходной патрубок5 которого соединен с подмембраннойполостью б мембранной коробки. 1, Вкорпусе 4 расположено седло 7 и кла"пан 8 с отверстием 9. Клапан 8 по-.средством штока 10 связан с подпру"жиненной мембраной 11. Мембранная коробка 1 связана с корпусом 4 по резьбовому соединению, обеспечивающемувозможность регулирования их взаимного положения, Соединение надмембранной полости 2 с входным патрубком 3 осуществляется через пневмотрубу 12, а подмембраной полости б свыходным патрубком 5 - через зазор13 между штоком 10 и корпусом....

Номер патента: 1035572

Опубликовано: 15.08.1983

Авторы: Гудименко, Демин, Кузнецов

МПК: G05D 7/01

Метки: воздуха, расхода, регулятор

...трения резко возрастает погрешность устройства.Целью изобретения является понышение точности и надежности работырегулятора.Поставленная цель достигается тем,что н регуляторе расхода воздухадатчики командного прибора соедииены между собой шарнирным параллелограммом, первый шарнир которого соединен с корпусом командного прибора, два смежных с ним шарнира, второй и третий, соединены соответственно с датчиком перепада давления и с датчиком давления, а четвертый шарнир параллелограмма соединен через тягу и пятый шарнир с подпружиненным рычагом реле, причем плечо между четвертым и пятым шарнирами равно стороне шарнирного параллелог 25 рамма.между четвертым ивторым шарнирами.На чертеже приведена схема регулятора расхода воздуха.Регулятор...

Номер патента: 1035573

Опубликовано: 15.08.1983

Автор: Фельдман

МПК: G05D 7/03

Метки: жидкости, расхода, регулятор

...дляразмещения напорной емкости и приемника аналитического прибора в общем помещении, высота которого нелимитируется разностью высот взаимного расположения напорной емкостии приемника, сокращение расхода трубок иэ нержавеющей стали, а такжезащита окружающей среды от вредныхиспарений.,укаэанная цель достигается тем,что регулятор расхода жидкости, содержащий напорную емкость с входным,выходным и йереливным патрубками,содержит гидроэатвор, выполненный 65 в виде У-образной трубки, выходнаячасть которой сообщена с атмосферой,а входная - с верхней частью напорнойемкости, выполненной герМетичной,и через дроссель с напорной газовоймагистралью, а на переливном патруб-.ке напорной камеры установлен конденсатоотводчик.При этом сопротивление,...

Номер патента: 1035574

Опубликовано: 15.08.1983

Автор: Арнаутов

МПК: G05D 9/02

Метки: емкости, уровня

...в нижней точке уровня полость колокола не соединится сатмосферой, вследствие чего происходит выдавливание вязких растворов извнутренней полости колокола,На чертеже изображена схема,устройства для регулирования уровняв емкости.Устройство содержит колокольныйдатчик уровня 1, установленный в емкости 2, регулятор давления 3 с манометром 4, пневмотумблер 5, Выходпневмораспределителя 6 соединяетсяс воздушной полостью датчика и входусилителя мощности 7 также связан своздушной полостьюдатчика, а выходс управляющими полостями пневмораспределителя 6 и регулирующих клапанов подачи 8 и слива 9. На трубопроводе подачи жидкости установленвентиль 10.Устройство работает следующим образом.В исходном положении вентиль 10закрыт, датчик уровня 1...

Номер патента: 1035575

Опубликовано: 15.08.1983

Авторы: Корчоха, Русецкий

МПК: G05D 9/02

Метки: двусторонний, канале, регулятор, уровня

...выполнен в виде колодца с установленными в нем регулирующими грузами, состоящего иэ камер, одна иэ которыхсообщена с уровнем воды в канале, адругие - с уровнем грунтовых вод,при чем регулирующие грузы соединеныжестко между собой и через тросо-блочную систему - с протиновесом.На чертеже изображена схема двустороннего регулятора уровня н канале, где регулятор содержит канал 1с перегораживающей стенкой 2 и затвором 3, жестко соединенным с верти. кальной осью 4, на верхнем конце которой находится блок 5, подшипниконые 5 Оопоры 6, протиновес , соединенныйпосредством блоков 8 и троса 9 с затвором 3 и регулирующим элементом 10,разделенным водонепроницаемыми перегородками 11 на камеры 12, 13 и 14,в каждой из которых размещены регулирующие грузы...

Номер патента: 1035576

Опубликовано: 15.08.1983

Авторы: Бодырев, Бодырева, Цындрин, Чефонов, Чефонова

МПК: G05D 9/12

Метки: газом, заполнением, сжиженным, цистерн

...управления, вырабатывающий управляющий сигнал для органа управления вентилем 2 ,Недостатком этого устройства является его невысокая надежность иэ-завозможного засорения дроссельной шайбы или трубки, в которой установлена дроссельная шайба.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем, что в устройство для управления заполнением цистерн сжиженным газом, содержащее первую трубку, первый конец которой расположен в цистерне, а второй соединен с атмосферой, установленную на первой трубке первую дроссельную шайбу и термопару с двумя последовательно соединенными спая- ми, первый спай которой расположен на первой трубке после первой дроссельной шайбы, а выход термопары соединен с входом органа упранления...

Номер патента: 1035577

Опубликовано: 15.08.1983

Автор: Оганян

МПК: G05D 16/10

Метки: давления, регулятор

...поглощение (рассеивание) энергии возникших колебаний, сокращая тем самым время прекращения колебаний подвижных час-тей регулятора давления.На фиг. 1 изображен регулятор давления, разрез, где по обе стороны массивного поршня относительно его поперечной оси имеются каналы, продольные оси которых под углом к зазору; на фиг. 2 - каналы массивного поршня, расположенные по одну сторону массивного поршня относительно его поперечной оси параллельно друг другу; на фиг: 3 - то же, по обе стороны относительно поперечной оси массивного поршня; на фиг, 4 - продольная ось канала расположена тангенциально боковой поверхности поршня, вид сверху на фиг, 5 - то же, разрез А-А на фиг, 4; на фиг. 6 - продольные оси каналов расположены...

Номер патента: 1035578

Опубликовано: 15.08.1983

Авторы: Алкин, Иванчура, Певзнер, Соустин

МПК: G05D 19/02

Метки: вибратором, электродинамическим

...что согласно способу управления электродинамическим вибратором питание обмотки подмагничивания осуществляют переменным током с частотой, равной частоте тока подвижной катушки, и непрерывно изменяют фазу между током подвижной катушки и током обмотки подмагничивания, при этом скорость изменения фазы определяет частоту вибрации.Способ реализуется устройством,содержащим источник переменного тока, подвижную катушку и обмотку подмагничивания. Для упрощения поддержанияамплитуды постоянной и регулированияфазы возбуждаемого усилия в диапазоне рабочих частот, оно содержит фазовращатель, а в качестве источника переменного тока использован синхронный генератор, выходом подключенный к подвижной катушке непосредственно,а к обмотке...

Номер патента: 917638

Опубликовано: 15.08.1983

Автор: Самойленко

МПК: G05D 23/30

Метки: криостат, резонаторов, сверхпроводящих

...повышения электрофизических характеристик в последнее время наметилась тенденция к изготовлению сверхпроводящих резонаторов из сверхпроводников с максимально возможной критической температурой (т.е. из тех же материалов, что и магнитный экран в криостате" прототипе), в связи с чем охлаждение . таких резонаторов в,нулевоммагнйтном поле в криостате описанной конструк-. ции уже стайовится невозможным.Целью изобретения является расширение области применения, заключающееся в обеспечении охлаждения в нулевом магнитном поле любых сверхпро" водящих резонаторов вне зависимости от значения критической температуры их материала и повышении экономичности криостата эа сцет снижения стоимости сверхпроводящего магнитного экрана.. Цель...

Номер патента: 1037216

Опубликовано: 23.08.1983

Автор: Павлюк

МПК: G05D 1/03

Метки: средством, транспортным

...чертеже изображена схема устройства.В корпусе 1 на карданном подвесе Ю расположен ротор гироскопа 3 с горизонтальной осью вращения, Корпус 1 имеет вертикальную ось вращения 4, вокруг которой свободно поворачивается.Наружная поверхность корпуса гироскопа выполнена цилиндрической, состоящая из участка 5, выполненного по дуге окружности с центром на оси вращения гироскопа, и двух симметричных криволинейных участков 6, образующих выемку. Концентрично относительно оси вращения корпуса гироскопа в горизонтальной плоскости расположено кольцо 7. На кольце выполнен зубчатый венец, входящий в зацепление с шестерней 8, установленной на валу рулевого. колеса 9. Управляемые колеса 10 связанные между собой системой тяг и рычагов общепринятой...

Номер патента: 1037217

Опубликовано: 23.08.1983

Авторы: Ветчинкин, Гудименко, Жульков, Тюльпаков

МПК: G05D 7/00

Метки: воздуха, кабине, кондиционированного, пассажирской, расхода

...между выходом датчика регулятора температуры воздуха в трубопроводе и третьим входом второго элемента И пятый инвертор, четвертый эле3 . 103721 мент И и второй элемент ИЛИ, выходом подключенный к второму входу исполнительного органа регулятора воздуха в трубопроводе, а входами - к выходам четвертого и пятого элементов И, причем первый вход пятого элемента И соединен с выходом первого инвертора, второй - с входом второго инвертора, третий - с выходом четвертого инвертора, а четвертый - с выходом датчика 1 О регулятора температуры воздуха в трубопроводе и четвертым входом третьего элемента И, третий вход которого подключен к выходу третьего инвертора.На чертеже приведена блок-схема устройства для регулирования расхода...

Номер патента: 1037218

Опубликовано: 23.08.1983

Авторы: Малишаускас, Маркшайтис, Рагульскис, Шведас

МПК: G05D 7/06

Метки: расхода, регулятор

...органа, и большое напряжениепитания пьезокерамич еского электромеханического преобразователя,Белью изобретен и я является уменьшение веса и габаритов регулятора и уменьшение потребляемой им электроэнергии.Указанная цель достигается тем, что в регуляторе пьезокерамический преобразователь выполнен в виде двух биморфных цилиндрических втулок с про резью по образующей, цилиндра, одни края прорези каждой из которых жестко закреплены на основании, а другие кинематически связаны с подпружинен ной заслонкой. 2 На основании 1 жестко закреплен изоляционный кронштейн 2, на которомжестко закреплены два пьезокерамических электромеханических преобразо 5 вателя разной поляризации, выполненных в виде двух цилиндрических биморфных втулок с прорезью...

Номер патента: 1037219

Опубликовано: 23.08.1983

Автор: Макаренко

МПК: G05D 9/02

Метки: программный, регулятор, уровня

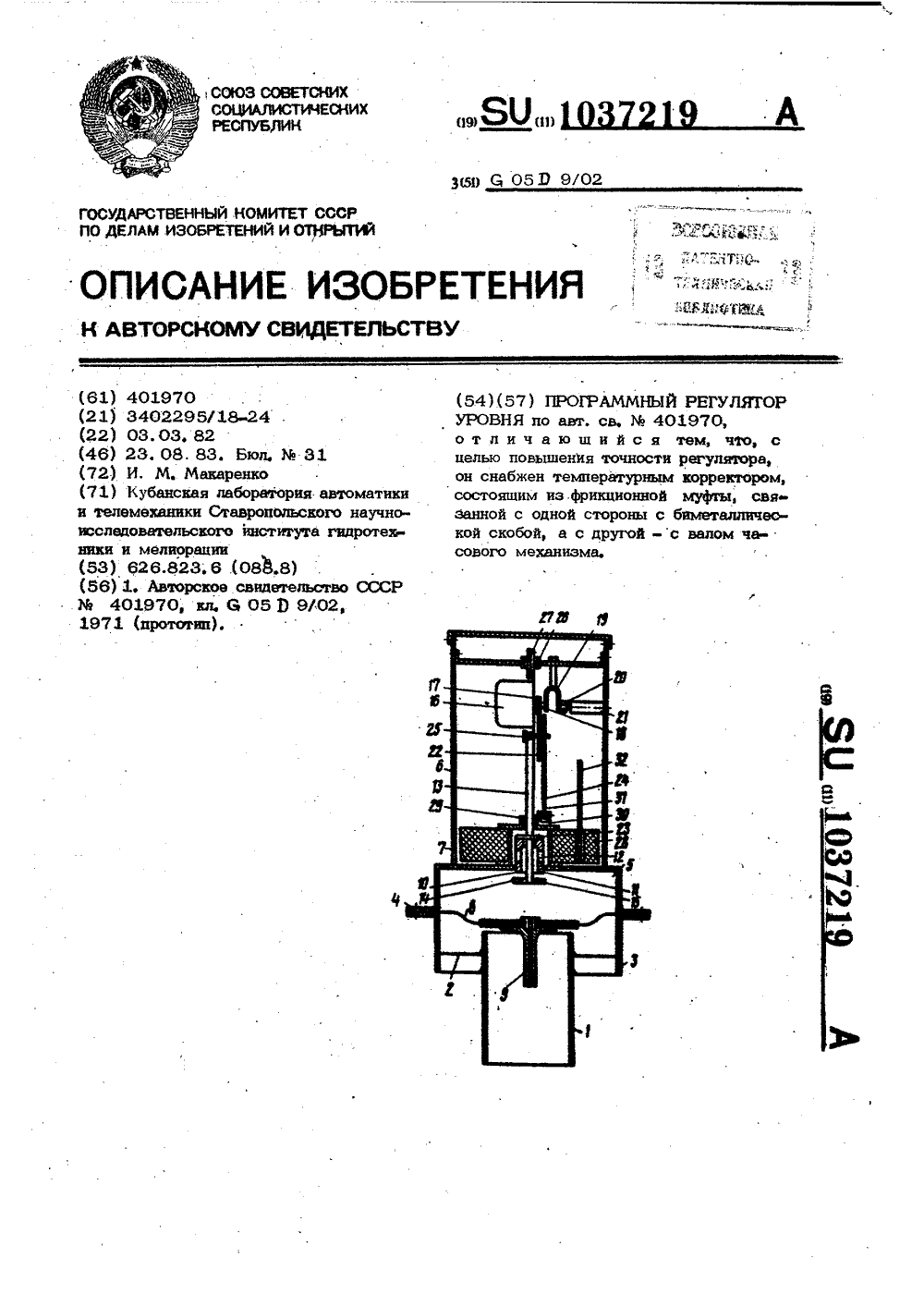

...с ведомой шестерней 22, установленной на оси 23 с кулачком 24. Ведомая шестерня может быть введена в зацепление с ведущей в любом месте, определяя тем самым начало .программы.В верхней части поплавковой камеры закреплена скоба с направляющей шай бой 25, Направляющая шайба свободно ходит по пазу 26 в подвижном штоке, не позволяя ему вращаться вокруг вертикальной оси, Для ограничения движе ния штока на нем закреплен шплинт 27.В нижней части поплавковой камеры расположен поплавок 28 с направляющей 29 который может перемещаться по подвижному штоку. На поплавке зак реплен кронштейн 30 с подшипником 31, на который опирается кулачок. Для предотвращения вращения поплавка, вокруг вертикальной оси в рабочей камере смонтирован направляющий...

Номер патента: 1037220

Опубликовано: 23.08.1983

Авторы: Лемешев, Лемешева, Петров

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...воспринимаемое левой частью, 5, которая является водопропускной, будет меньше, чем гидростатическое давление воспринимаемое правой частью 4 щита регулятора,А в случае размещения секущей плоскости выше расчетного положения, гидростатическое давление, воспринимаемое левой частью 5, будет больше, чем гидростатическое давление, оказываемое потоком на правую часть 4. Правая часть 4, служащая для уравновечшивания щита выполнена вогнутои всторону верхнего бьефа и соединено сбереговым устоем 9 гибким полотном10, расчетного раскроя.С целью исключения истечения потока при закрытом положении регулятора,а также с целью ограничения перемещения запирающего элемента, на флютбете и береговых устоях монтируютсяограничители 11 перемещения с...
