G05D — Системы управления или регулирования неэлектрических величин
Фотоэлектрическая следящая система
Номер патента: 643846
Опубликовано: 25.01.1979
МПК: G05D 1/02
Метки: следящая, фотоэлектрическая
...пронзи, равная 2-3диаметра изображения объекта;г - ддниа прорези, составлаощвяиоповину иола эреайя в линейной мере.Система работает следующим образом.Когда объект слежения находится в поле эре.ния, ограниченном зоной А (фиг.2)измерительное устройство 2 работает по аналогиис измерительным устройством, имеющим модулятор в вида иопудискв, имеет точность и 0 1% 25 36 35 55 выходную характеристику последнего, Приэтом время засветки и затемнения фотопряемпика, обусловленное вращением модулятора 15, равны между собой и составляют Т2где Т - период модуляции.Первая гармоническая составлявпая с частотойф - усиливается иэбиТрательным усилителем 3, затем разделяется фаэочувствительными усилителямн 4 по осям отработки, усиливается по...
Регулятор соотношения расходов
Номер патента: 643847
Опубликовано: 25.01.1979
Автор: Алпатов
МПК: G05D 7/01
Метки: расходов, регулятор, соотношения
...производится с помощью сопл 14,закрьтых и нормальном положении заслонками 1 5,Нижние концы труб Вентури соединены,с объединяющим их газоходом-смесите-лем 16, который присоединяется к пылеуловителям или дымососу (на схеме непоказаны):;Регулирование пылегаэового йотокав трубопроводах 1 жуществляется с по мощью регулирующих заслонок 17 и 18,развернутых .одна относительно другойна угол д. и связагпгых валами с ведомыми коническими шестернями 19, которые соединены с центральной ведущейконической шестерней 20, закрепленнойна валу исполнительного механизма 7.Регулятор работает следугощим обра зомПри равномерном отборе пылегазового потока от двух источников пылевыделения и подачей его к одному пылеуловителю по трубопроводам 1 итрубеВентури 2...
Устройство для регулирования концентрации газовых смесей
Номер патента: 643848
Опубликовано: 25.01.1979
Автор: Аграновский
МПК: G05D 11/00
Метки: газовых, концентрации, смесей
...в виде струйного элемента 3, ламинарные газовые дроосели 4 (4 - 4 з), коммутатор 5, источник дозируемого газе 6. Струйныйэлемент 3 состоит из трех пос;едовательновключенных пеглевых камер 7,8,9. Вцентре средней петлевой камеры 8 установлено сопло 10, подключено к задатчику давления 2, напротив сопла установлен коифузор 11 ежетора 12 со смеси гельиым каналом 13, коллегорный вухо14 которого является выходом устройсева. Ьходы крайних петлевых камер 7 и, 9 через ламинарные газовые дросселя 4и оммутатор Б подключены к источникам 6 и 1 дозируемого газа н газа-раэбави геля.Устройство работаег следующим образом. Газ-раэбави гель ог источника 1 .чеоез задагчик давления 2 подается к соплу 10. Вытекающая из сопла 10 струя газаразбавителя...
Устройство для регулирования скорости электродвигателя постоянного тока
Номер патента: 643849
Опубликовано: 25.01.1979
Автор: Поляков
МПК: G05D 13/62
Метки: постоянного, скорости, электродвигателя
...Ецд задатчика скорости1 после его прохождения через элемент6 задержки, ключ 7 и функциональныйпреобразователь 8,На вход регулятора 2 с выхода элемента сравнения 9 поступает управляющий сигнал Е,пр , представляющий собой разность задающего сигнала Е д с задатчика скорости 1 и сигнала Е- с обратной связи, поступающего с гахогенерагора 5.На вход регулятора 3 магнитного потока двигателя поступают также задающий сигнал ф но, с задатчика иоминального потока (на чертеже не показан) и сигнал Ф 0 в отрицательной обратной связи с датчика магнитного потока (на чертеже не показан), что при отсутствии сигнала афон. обеспечивает номинальный поток возбуждения двигателя.Устройство работает следующим образом,При задании задатчиков 1 скорости...
Способ автоматического управления режимом тепловой обработки минераловатных ковров в конвейерных многозонных камерах
Номер патента: 643850
Опубликовано: 25.01.1979
Авторы: Гуринович, Левин, Майко, Скобов
МПК: G05D 23/00
Метки: камерах, ковров, конвейерных, минераловатных, многозонных, режимом, тепловой
...зону, регулируется в зависимости не только от скорости конвейера,но и по наиболее важным параметрам,характернэующим интенсивность процес- Иса сушки минераловатного ковра н степень.его готовности, т.е, по температуретейлоносителя ни входе и выходе ковраи скорости просасывания теплоносителя,что отражается соатветствующим лере- Опадом давления на входе и выходе ковра,Разность температур на входе и вьходе мннераловатного ковра уменьшаетсяпо мере его движения в камере, чемопределяется степень его сушки. Поэтому,.нсходя из конструктивных особенностейкамеры, задаваемые значения разностейтемператур теплоносителя на входе ивыходе минераловатного ковра в каждойследующей зоне подбирают такими, что- обы обеспечить заданную степень сушкиковра,...
Регулятор температуры
Номер патента: 643851
Опубликовано: 25.01.1979
Автор: Максимов
МПК: G05D 23/02
Метки: регулятор, температуры
...торце тора 1 закреплена мембрана 3 с отверстиями 4 н центральным клапаном 5. Другим торцом тор 1 надет на конец вхщного патрубка 6, вставюниого в стену 7. Регулатор работает следующим. образом. При повьниенин температуры в помещении 8 термочувствительный наполнитель 2, нагреваясь, увеличивает свой обьем и расширяет тор 1 (нйфшг,1 показано пунктвром). При расширении тора 1 мембрана 3 с клапаном 5 отодвигается от конца натрубка 6, открывая проход для холодного воздуха, который через отверстия 4 поступает в помешение 8. При понижении температуры в помещении эластичный тор 1 снимает643851 , 4 простую конструкцию и более надежен в работе,Установкой тора 1 на определенном расстоянии относителвно конца патрубка 6 задается определенная...
Устройство для регулирования температуры
Номер патента: 643852
Опубликовано: 25.01.1979
МПК: G05D 23/19
Метки: температуры
...моста 1-4.Транзисюрный ключ выполнен на транзисторе 16, эмиттер которого подключенк "плюсу" источника постоянного напряжения, а база - через резистор 22 и его"минусу .Между эмнттером и базой транзистора 16 включена цепочка нз соединенныхпоследовательно контактов датчика гемйературы 23 и резистора 24,Устройство "работает следующим образом.При включении источника питанияцепь, включающая в себя ограничительныйрезистор 8, диод 9, стабилитрон 10 идиод 2, работает как однополупериодный,стабилизирующий выпрямитель, обеспечнваа релаксационный генератор и транзисторный ключ постоянным сглаженным(посредством емкости 11) напряжением,равным напряжению стабилизации стабилитрона 10.В случае, если температура объектане превьпдаег температуры...
Многоточечный регулятор температуры
Номер патента: 643853
Опубликовано: 25.01.1979
Авторы: Андрейченко, Дьяков
МПК: G05D 23/19
Метки: многоточечный, регулятор, температуры
...температурой окружающей среды и мощностью, подаваемой на нагреватели.Таким образом в объекте обеспечивается заданное превьппение температуры над температурой окружающей среды.В этом режиме контроль производится по наличию тока в нагревателях при помощи датчиков 11 тока, подключенных к блоку 14 управления через элемент И 13. При отсутствии тока в любом нагревателе выдается сигнал о неисправности.При включении устройства нв работу в режиме стабилизации темд по сигналу с блока 14 управления огключаюъж ключи 12, включаютси ключи 16 и запускаетси генератор 19 импульсов. Сначала производится измерение и запоминание температуры каждого объекта, которая явлиетси теперь рабочей температурой данного объекта и стабилизируется с требуемой...
Устройство для регулирования температуры
Номер патента: 643854
Опубликовано: 25.01.1979
Автор: Глебов
МПК: G05D 23/24
Метки: температуры
...коэффипиентом,б - с отрицательным температурнымкоэффициентом.Устройство .для регулиератур состоит из всточянного напряжения, запвр643854 ра 2, включенного в дейь нагревательного элемента 3,делителя напряжения,состоящего иэ последовательно соединенных терморезистора 4 с положительным температурным коэффициентом и 5термореэистора 5 с отрицательным температурным коэффициентом,При достижении температурь 1 в объекте регулирования, равной, 1 сопротивление терморезистора 4 достигает Овеличины Я, а сопротивление терморезистора 5- Й, Р У1 3Управляющий электрод тиристора 2подключается через незначительное со противление к мйнусу источника пита-. 1 Бния 1. Тиристор 2 запирается, нагрева.тельный элемент 3 отключвется от ис-точника и нагрев...
Система автоматического измерения и регулирования состава формовочного раствора вискозных и штапельных производств
Номер патента: 643855
Опубликовано: 25.01.1979
МПК: G05D 27/00
Метки: вискозных, производств, раствора, состава, формовочного, штапельных
...выходами рН-метра 4, плотномера 6и аюлизатора 9 концентрации сернойкислоты в формовочном растворе, а еговыход соединен со входом анализатора О1 1 концентрация сульфата цинка в формовочном растворе.Выход встроенного регулятора аналнэатора 11 подключен к управляющемуаходу исполнительного механизма 12,15установленного на линии подачи в сме- .ситель 8 маточного формовочного раствора. Кроме того, один из выходов всцоенного регулятора анализатора 9 связан со входом исполнительного механиз ома 13, установленного на линии подачив смеситеяь 8 концентрированной серной кислоты,Система работает следующим образом. 25В соответствии с выходными сигналами датчиков 1 рНметра, электропроводности 2 и плотности 3 на выходахрН-метра 4, коидуктометра 5...
Устройство для регулирования расходов
Номер патента: 645130
Опубликовано: 30.01.1979
Авторы: Брук, Гейшиктор, Лазовский, Морозова, Новиков
МПК: G05D 7/01
Метки: расходов
...отличается сложностью.Кроме того, вследствие несоосности под 2 О водящего и отводящего штуцеров имеютсятрудности при монтаже устройства на гидравлических линиях,Целью изобретения является упрощениеустройства.Поставленная цель достигается тем, чт,цилиндрический насадок выполнен полым иснабжен радиальными каналами, а такжетем, что радиальные каналы расположеныпод углом 45+-5 к оси поршня.аказ 2472/11 Изд.126 Тираж 1014 Подписно НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская паб., д. 4/5ипогр а фи я, и р. Сапунова На чертеже схематично изооражеяо предлагаемое устройство, поперечный разрез.Устройство содержит корпус 1 с входным 2 и выходным 3 патрубками, поршень 4, 5 пружину 5,...
Устройство для поддержания уровня воды в нижнем бьефе
Номер патента: 645131
Опубликовано: 30.01.1979
Авторы: Амелин, Быстров, Дегтярев, Зеньков, Шишкин
МПК: G05D 9/00
Метки: бьефе, воды, нижнем, поддержания, уровня
...в нижнем бьефе 8, сообщающимся посредством вертикального водовыпуска 1 и водо- вода 9 с верхним бьефом 10.Устройство работает следующим образом. Цилиндрический подвижный оголовок 2 устанавливают под минимальный уровень верхнего бьефа 10. В этот момент вода в нижний бьеф 8 не поступает, В случае изменения уровня воды в верхнем бьефе 10 вода по водоводу 9 поступает через вертикальный водовыпуск 1, гибкое уплотнение 4 и цилиндрический подвижный оголовок 2 в нижний бьеф 8.По мере наполнения нижнего бьефа 8 поплавок 3 стремится всплыть, но его удерживает сила сцепления постоянных магнитов 5 с нижним магнитомягким поясом 6.По мере затопления поплавка 3 увеличивается его выталкивающая сила. Когда645131 Заказ 9912 аж 1 Подписи пографня, пр....

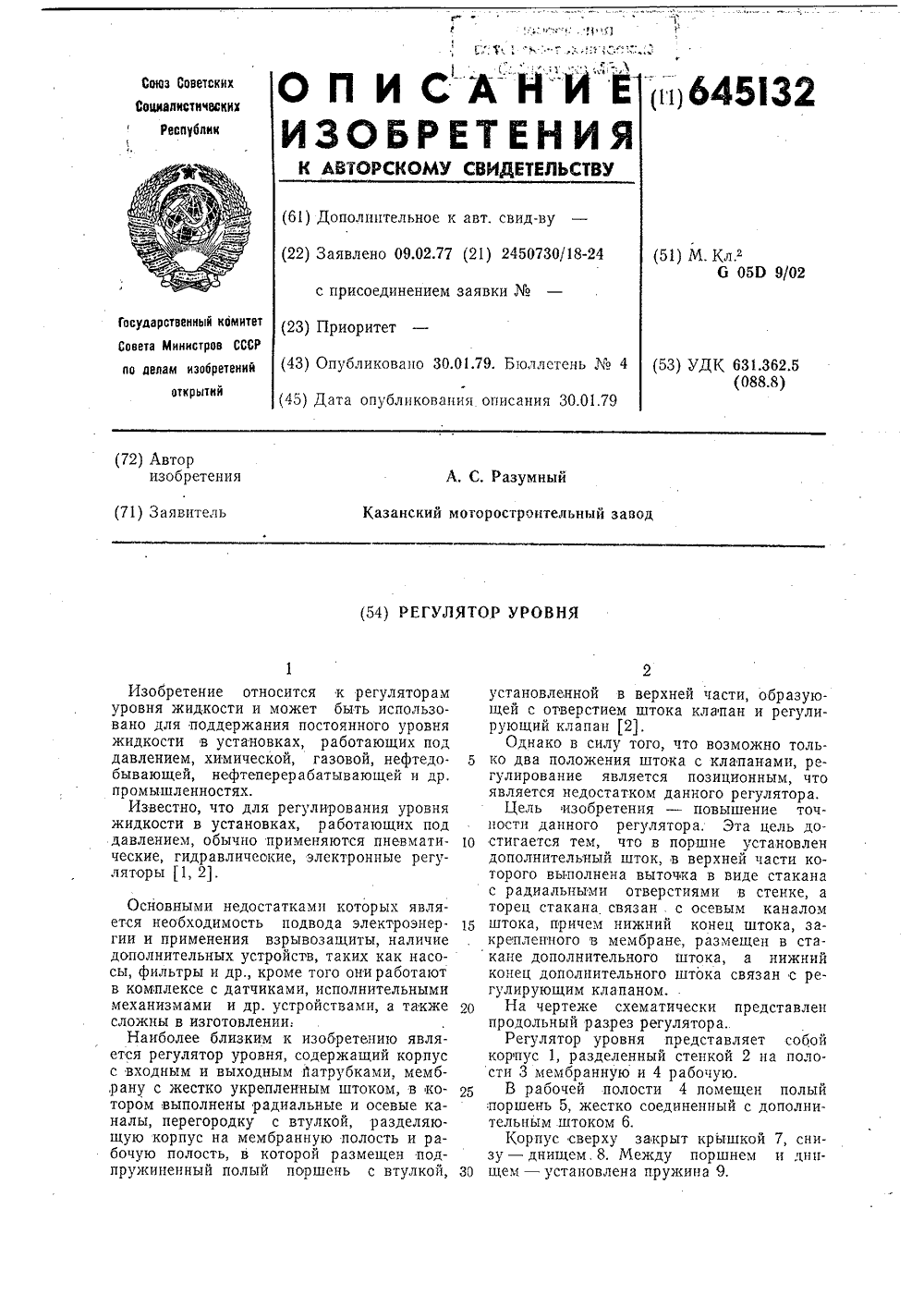

Регулятор уровня
Номер патента: 645132
Опубликовано: 30.01.1979
Автор: Разумный
МПК: G05D 9/02
...штока 17 относительно поршня 5 с дополнительным штоком 6 оба клапана закрыты, но при перемещении штока 17 относительно поршня 5с дополнительным штоком 6, они могут поочередно открываться.Регулирование уровня жидкости по расходу обеспечивается нормально открытымрегулирующим клапаном, который устанавливается после регулируемой емкости.Регулятор уровня устанавливается так,чтобы среднее положение мембраны 10 находилось в регулируемой емкости.При установке регулятора ниже установленного уровня жидкости на мембране 10закрепляется груз весом, равный силе давления на мембрану 10 гидростатнческогостолба жидкости, заключенного между оптимальным уровнем жидкости и среднемположением мем бр а ны.При понижении уровня жидкости давление со стороны...
Способ получения смеси инертного газа с азотом
Номер патента: 645133
Опубликовано: 30.01.1979
Авторы: Горелик, Зверев, Соколов
МПК: G05D 11/02
Метки: азотом, газа, инертного, смеси
...через слой смолы, обработанной гидразином при 50 - 70 С, Благодаря реакции дозируемого кислорода со связанным на смоле гидразином образуется свободный азот, количество которого пропорционально количеству дозируемого кислорода.П р и м е р, Инертный газ, например аргон, предварительно очищается от примесей кислорода и азота на титановой губке при 700 в 8 С в реакторе. Затем в очищенный газ кулонометрическим методом с использованием твердоэлектролитной ячейки на основе циркония дозируется необходимое количество кислорода. Приготовленная таким образом смесь испытуемого газа с примесью кислорода поступает в колонку с электр ообменной смолой (например Э 0-11 П), обработанной водным раствором гидразингидрата. В колонке происходит реакция...
Газовый регулятор давления
Номер патента: 645134
Опубликовано: 30.01.1979
Авторы: Опарин, Павлов, Халатов
МПК: G05D 16/00
Метки: газовый, давления, регулятор
...расположенной вполости Б редуктора. Для создания предварительного усилия между корпусом редуктора и рычагом 9 установлена пружина13. Внутренняя полость В сильфона связана с трубкой Пито 14, установленной ввыходном канале 15 регулятора,Устройство работает следующим образом. 10При работе регулятора с расходом, т. е.при отборе газа потребителем, имеет место течение газа в выходном канале 15, Установленная в нем трубка Пито 14 обеспечивает получение в полости сильфоннойкоробки 12 полного давления, котороебольше статического давления полости Бна величину динамической составляющейпотока.Вследствие разницы давления в полостях Б и В происходит перемещение подвижного основания сильфона и сжатиепружины 13. Рычаг 9 перемещается в верхнее...
Система регулирования давления свежего пара на энергоблоках
Номер патента: 645135
Опубликовано: 30.01.1979
Авторы: Боровков, Булавкин, Иванов, Слесаренко
МПК: G05D 16/00
Метки: давления, пара, свежего, энергоблоках
...которого подключен к клапанам редукционной установки, снабжена датчиком положения регулирующих клапанов турбины, подключенным к входу регулятора редукционной установки,На чертеже изображена функциональная схема предложенной системы регулирования.Система включает в себя турбину 1 с регулирующими клапанами 2, усилитель 3 (состоящий из промежуточного золотника и сермомотора), к первому входу которого через синхронизатор 4 подключен регулятор 5 давления, а к второму входу подклю645135 Формула изобретения Составитель Н. Мирная едактор Н, Коляда Тсхред А. Камышникова Корректоры: А. Николаева и Л. Корогодказ 99/7 Изд.126 Тираж 1014 1-1 ПО Государственного комитета СССР по делам изобре 13035, Москва, Ж.35, Раугпская наб., д. 4 Подписноений и...
Редуктор давления газа
Номер патента: 645136
Опубликовано: 30.01.1979
Авторы: Пинхусович, Плаксин
МПК: G05D 16/06
Метки: газа, давления, редуктор
...9. С помощью тяг 10 планка соединена с жестким центром мембраны 11, на которую воздействует пружина 12, регулируемая винтом 13, Направляющая 14 изгиба служит для того, чтобы клапан 6 не сбиВался В стороу.Мембрана и пружина закрыты крышкой15, В крышке имеется канал 16. Подмембранная полость 17 закрыта крышкой 18, в которой размещен дренажный канал 19 с дросселем 20, выполненным, например, в виде завальцованного часового камня. Анализируемый газнал 2 поступает к узлу на котором происходи давления до выходног го относительно опорно мембраной 11, Опор мембраной 11 может ферное давление (при ется открытым) или д канал 16 соединяется мой, куда сбрасываетс ЗО лс анализатора мпкр,/4 вл Ыг Составитель Л. КорсаковаРедактор Н, Коляда Техрсд А....
Редуктор
Номер патента: 645137
Опубликовано: 30.01.1979
Автор: Киселев
МПК: G05D 16/10
Метки: редуктор
...корпуса соединена с камерой редуцированного давления, а подплунжерная полость с подпоршневой полостью и через запорный орган с камерой редуцированного давления, кроме того, в подплункерной полости корпуса установлен стравливающий клапан.Сущность изобретения поясняется чертежом.Устройство содержит узел задания, состоящий из корпуса 1 с системой соединительных каналов 2, плунжера 3, надплунжерной полости 4 и подплунжерной полости 5, сообщенных соответственно с камерой редуцированного давления 6 и подпоршневой полостью 7, толкателей 8, передающих движение плунжера 3 запорному органу 9, пружины 10, стравливающего клапана 11, а также элемента принудительного открытия запорного органа, состоящего из силового толкателя 12 с рукояткои 13;...
Устройство для измерения влажности пара
Номер патента: 645138
Опубликовано: 30.01.1979
Автор: Бирюлин
МПК: G05D 22/02
...электродвигатель (на чертеже не показан), и барабан 4 начинает вращаться с постоянной скоростью по часовой стрелке. Рамки 5 будут пересекать магнитные силовые линии, и при включении выключателя 16 индикатор 10 покажет меньше единицы (100) ввиду произведенной на заводе настройки элемента 15, а также ввиду того, что на внутренних стенках корпуса 1, наружных стенках барабана 4 и продольных пластинах 19 уже имеются микроскопические слои влаги, ослабляющие магнитные силовые линии,Индикатор 10 покажет единицу (100%) в сАучае пропускй через него сухого воздуха с температурой не ниже 100 С,Включают подачу исследуемого пара, который через входной патрубок 2 проходит йад барабаном 4 и, огибая его, выходит через выходной патрубок 3, Под...
Устройство для регулирования температуры
Номер патента: 645139
Опубликовано: 30.01.1979
МПК: G05D 23/00
Метки: температуры
...датчик 13 температуры, источник 14 питания.Умножитель частоты 8 формирует синусоидальный сигнал частотой 150 гц синхронно с частотой сети. Выход его через фазосдвигающий блок 6 соединен с катушкой 2 индуктивности на магнитном сердечнике 3, имеющем подвижную часть 4 и с входом формирователя 7 импульсов. При регулировании сигнал, воздействующий на вход потенциометра 1, вызывает перемещение подвижного штока 5 дифференциально-рычажного механизма и соединенного с ним под. вижного сердечника 4 относительно неподвижного сердечника 3 с катушкой 2, При этом изменяется фаза напряжения на выходе фазосдвигающего блока 6 и соответственно на выходе формирователя 7, который соединен с тактовым входом распределителя 10 импульсов и первым входом...
Термостат
Номер патента: 645140
Опубликовано: 30.01.1979
Авторы: Бурмистров, Горин, Гуслянников, Хренов
МПК: G05D 23/30
Метки: термостат
...экран 6, радиальные дефлекторно-рефлекторные перегородки 7 и перфорированный стакан 8, образующий рабочий объем 9. Кроме того, термостат содержит крышку 10, в которую вмонтирована труба 11.В предложенном варианте регулятор 4 влажности выполнен в виде водяной бани с емкостью 12.Источник тепла представляет собой электронагреватель, питаемый от сети с напряжением 127 - 220 в и включается секционно по мере необходимой степени нагрева,Источники холода включают в себя вентиль 13, заправочную емкость 14, запорнорегулирующее устройство 15 и испарительраспределитель 16 паров жидкого азота,Термостат работает следующим образом.Сжиженный азот через вентиль 13 поступает в заправочную емкость 14, из которой через запорно-регулирующее устройство 15...
Устройство для климатических испытаний
Номер патента: 645141
Опубликовано: 30.01.1979
Авторы: Дровников, Ламанов, Самодуров
МПК: G05D 23/30
Метки: испытаний, климатических
...Поступивший нагретый (охлажденный) воздух проходит обратный путь до выхода в следующий канал и т, д., следовательно, весь межстеночный объем рубашки обогрева будет постоянно заполнен нагретым (охлажденным) воздухом, что обеспечивает равномерный нагрев (охлаждение) воздушной среды полезного объема камеры, причем обогревающий воздух циркулирует в замкнутом объеме рубашки,На фиг. 1 изображено устройство по данному изобретению в поперечном разрезе в месте расположения всасывающей полости вентилятора, который является источником подачи теплоносителя.На фиг. 2 представлен разрез устройства по боковой стенке рубашки.Устройство состоит из рабочей камеры 1, рубашки 2 обогрева, вентилятора 3 циркуляции обогревающего (охлаждающего) воздуха,...
Способ управления процессом формования химических волокон
Номер патента: 645142
Опубликовано: 30.01.1979
Авторы: Клоков, Ключников, Курочкин, Рыжиков, Суханов
МПК: G05D 27/00
Метки: волокон, процессом, формования, химических
...25На чертеже представлена схема осуществления способа управления процессом формования химических волокон.Технология способа заключается в следующем, 30 Вискоза по трубопроводу 1 проходит че. рез фильеру 2 и, попадая в раствор осади- тельной ванны 3, коагулирует. Сформованная нить принимается галетами 4. Нити от ряда фильер собираются в жгут 5, который поступает на головные вальцы 6, а затем на хвостовые вальцы 7. Галеты 4, головные 6 и хвостовые 7 вальцы имеют разную относительно друг друга скорость вращения, обеспечивая натягивание жгута.Посредством датчика 8 определяют механические напряжения в свежесформованном волокне - жгуте 5. Начало образования намотов на головных 6 и хвостовых 7 вальцах сигнализируется датчиками 9. Выходы...
Устройство для регулирования температуры
Номер патента: 645624
Опубликовано: 30.01.1979
Автор: Филипп
МПК: G05D 23/27
Метки: температуры
...8 питания, исполнительный элемент 9. Согласно первому варианту преобразователь б сигнала выполнен в виде цепи с переменным импедансом, источник 8 - в виде источника переменного напряжения, а исполнительный элемент 9 - в виде регулятора напряжения. Согласно второму варианту преобразователь 6 сигнала содержит генератор 10 пилообразного напряжения, амплитудный фильтр 11 с переменным порогом, источник 8 питания выполнен в виде емкости с криогенной жидкостью, а исполнительный элемент 9 - в виде электроклапана.Как показано на фиг, 1 и 2, нагреватель управляет охладителем, но может быть и наоборот,В предложенном устройстве легко поддерживать заданную равновесную температуру тела, поскольку оно набирает температуру за счет...
“устройство для регулирования положения плавучих объектов
Номер патента: 646313
Опубликовано: 05.02.1979
Авторы: Абдуллаев, Джафаров, Искендеров
МПК: G05D 1/00
Метки: объектов, плавучих, положения
...дифференциаторов 9, ЩЦ, Оз и Ъ - .выходные сигналы регуляторов 6, 7, 8; 0 е иОе. - выходные сигналы блоков коррекции11, 12; Ъ и Ъ - выходные сигналылогических блоков 13, 14; юг - .1.)в - регулирующие цсигналы; К - Ре -регулирующие воздействия иа объект регулирования 25 и 1(4) -возмущающее воздействие.Устройство работает следующим образом.Пусть на объект,25 подействовало возмущение 1(1) (ветер, волна, течение и нр.);в результате чего на выходе датчиков 1 - 3образуются сйгналы рассогласования Ь Х,Ь У и ЬФ, а на выходе сумматоров 4 и 5сигналы Еи. Далее, в зависимости отсигналов рассогласования иа выходе регу.ляторов 6 - 8, создаются сигналы 1.),и 1 Ъ, а и зависимости от сигналов 6 и 6на выходе.дифференпиаторов 9 и 10 "сиг"-налы 6 ибу;...
Дозатор
Номер патента: 646314
Опубликовано: 05.02.1979
Автор: Воробьев
МПК: G05D 7/00
Метки: дозатор
...15 и 16,На входы ключей 15 и 16 подключены вы фходЫ .задатчика уровня сигналов, которымв частном случае может являться делительнапряжения, выполненный на резисторах 17,18, 19, Выходы первого и второго аналоговых ключей 15 и 16 объединены резисторами 20, 21 и подключены к суммирующемуусилителю 22 и конденсатору 23. Вход исполнительного механизма, регулирующегооргана 3 подключен к выходу усилителя 22,а вход отсекающего клапана 4 подключенк выходу первого триггера 10, 30Работа устройства осуществляется следующим образом, Посредством задатчикадозы 9 ввычитающий счетчик 5 заноситсядвоичное число; эквивалентное заданной дозе. Записанное двоичное число можно контролировать на цифровом индикаторе 6. Приснятии сигнала блокировки элементом...
Регулятор расхода
Номер патента: 646315
Опубликовано: 05.02.1979
Авторы: Канавцев, Смирнов, Хорунжин, Шмелев
МПК: G05D 7/06
...веществом и соединена с внутренней полостью сильфона.646313 Регулятор состоит из термоэлектробатареи 1, теплопоглощающие спаи 2 которойнаходятся в тепловом контакте с камерой 3,на стенке которой закреплено неподвижноеоснование 4 сильфона 5; подвижное осно- эванне 6 которого соединено с заслонкой 7,размещенной в сечении подающего трубопровода 8, Последний трубопроводом 9 соединен с тепловыделяющими спаями 10термоэлектробатареи 1, Трубопроводы 8 н 9снабжены вентилями 1 О и 11.10Внутренняя полость камеры 3 соединенас внутренней полостью сильфона 5 (соединительйое отверстие на чертеже не показано) и заполнена термочувствительной жидкостью или газом. 1 аРегулятор работает следующим образом,При включении термоэлектробатареи...
Устройство для управления заполнением трубопроводов насосных агрегатов
Номер патента: 646316
Опубликовано: 05.02.1979
Авторы: Гамов, Конрад, Приходько, Семенов, Ходак
МПК: G05D 7/06
Метки: агрегатов, заполнением, насосных, трубопроводов
...значению Датчик 1, установленный на трубопроводе Между напорной задвижкой 6 и насосами 9, 10 преобразует давление в электрический унифицирсваин 1 й сигнал постоянного тока, пропорциональный величине давления, 5С выхода датчика 1 сигнал поступает на амплитудный дискриминатор 2, С выхода дискриминатора на первый вход элемента И поступает логическая еднница. Так как электродвигатели насосных агрегатов включены, то на второй вход элемента И 3 с бло.ка уйравления.4 подается единица, В этом случае разрешается открытие напорной задвижки 6 путем включения электродвигате.ля 5.Уставки амплитудного дискриминато ра 2 выСтавлй 1 Отся согласно характеристи- кам насосов. КПД насосного агрегата поддерживается на оптимальном уровне.После зчполнения...
Регулятор скорости вращения
Номер патента: 646317
Опубликовано: 05.02.1979
Автор: Титовский
МПК: G05D 13/08
Метки: вращения, регулятор, скорости
...обороты, Винт 6 благодаря инерции дисков-маховиков 7 и 8 начнет ввинчиваться в гайку 3и займет верхнее положение (фиг, 4). Теперь уже нижний диск-маховик 7 войдет вконтакт с фрикционным колесом 9, вращаяего в противоположную сторону, и черезэлементы устройства 9, 10, 11, 13, 14, снижаяпередаточное число оборотов между валомдвигателя 5.и карданным валом.Как только усилия на карданном валу ивалу двигателя 5 уравновесятся, установитсяравновесие и регулятор скорости вращениязаймет положение, изображенное на фиг. 5.Предлагаемый регулятор скорости вращения будет полезен в первую очередь приплавном, то есть бесступенчатом способе переключения скоростей. Главным его достоинством является возможность регулироватьобороты в широком диапазоне...
Устройство для регулирования давления газа
Номер патента: 646318
Опубликовано: 05.02.1979
Авторы: Астахов, Галицкий, Грачев, Громов, Красник, Майзель, Подберезкин, Райский, Тункель
МПК: G05D 16/00
...с выходом нагретого потока газа из вихревой трубы натрубком 7, а выход с выходом охлажденного потока газа из вихревой трубы па трубком 8, 9 и газопроводом после регулирующего клапана.На фиг. 2 представлена схема устройства для регулирования давления газа с введенным теплообменником 10, позволяющим устранить нагреватель и избежать образование гидратов в регулирующем клапане 3.Работа устройства, представленного на фиг.1, происходит следующим образом. Исходный поток газа, поступающий с температурой 0 - 5 С по газопроводу 1, разделяется на две части: большая часть (60%) направляется в нагреватель 2 и из него, подогретая на 7 - :10 С, подается в регулирующий клапан 3, в котором и происходит редуцирование газа до заданного давления, при...
