G05D — Системы управления или регулирования неэлектрических величин
Устройство для регулирования расхода рабочей среды с ферромагнитными частицами
Номер патента: 1348781
Опубликовано: 30.10.1987
Авторы: Джангирьянц, Мурадов
МПК: G05D 7/06
Метки: рабочей, расхода, среды, ферромагнитными, частицами
...для ликвидации и регулирования скорости течения нефтегазового выброса и может найти применение в различных отраслях народногохозяйства для отсечки и регулирования потока жидкости или газа в трубопроводах,Цель изобретения - увеличениеКПД устройства путем сокращения времени образования ферромагнитной пробки.На чертеже изображено устройстводля регулирования расхода рабочейсреды,Устройство содержит фланец 1, рабочую трубу 2, наружную трубу-корпус3, промежуточную трубу 4, фланцы 5и б, электромагнит 7,Устройство работает следующим образом.Неуправляемый поток из трубы 2поступает во внутреннюю полость промежуточной трубы 4, направляется вполость кольцевого сечения, образуемого наружной поверхностью трубы 4и внутренней поверхностью трубы...
Устройство для регулирования уровня воды в ирригационных системах
Номер патента: 1348782
Опубликовано: 30.10.1987
Авторы: Исаев, Кибальников
МПК: G05D 9/00
Метки: воды, ирригационных, системах, уровня
...в емкость 8 со спинным отверстием 9, емкость 8 опорожнена, веспротивовеса 11 больше веса опорожненной емкости 8 под воздействиемсилы тяжести противовеса 11 клапан12 закрыт, и устройство функционирует кдк регулятор уровня нижнего бьефа, При превьппении уровнем нижнегобьефа заданной отметки клапан 7 закрывается, прекращается отток водычерез первый выходной патрубок 4.Полость гибкой оболочки 1 наполняется одой и перекрывает трубчатый водовыпуск 2, в результате чего оттокоды уменьшается, вызывая понижениеуровня воды в нижнем бьефе, Еслиуровень воды в нижнем бьефе становится ниже заданного, клапан 7 открывается и нода по первому выходному патрубку 4 сбрасывается иэ полости гибкой оболочки 1 в нижнийбьеф, в результате чего отток водыиз гибкои...
Устройство для регулирования уровня воды в бьефах гидротехнических сооружений
Номер патента: 1348783
Опубликовано: 30.10.1987
Авторы: Глазьев, Ерофеев, Коваленко, Пономаренко, Шавырко
МПК: G05D 9/02
Метки: бьефах, воды, гидротехнических, сооружений, уровня
...органа26 и открывает вход 27 При этомчасть воздуха эд счет вакуума отисточника 28 вакуума по пневмопроводу 29 ц по выходу 41 отсасываетсяиз корпуса мембранной камеры 1стопорящей мембранной камеры 20,в результате чего мембрана 10 перем -щает кольцевую втулку 9 вправо перекрыв при этом окна 8 трубчатогоседла 7, и мембрана 21 выводит иззацепления с штангой 16 фиксатор 17ее положения,Прекращение поступления воздухав регулятор приводит к увеличению45расхода и росту уровня воды в нттжнембьефе, в результате выталкивающаясила воды перемещает датчик 2 уровнявверх, в месте с цим шарциртгый ртгтдт14 с П-образной скобой 15 и штангой6,б16, которая свободно перемещается внаправляющей муфте 44, вращая приэтом звездочку датчика 42...
Устройство для регулирования уровня воды
Номер патента: 1348784
Опубликовано: 30.10.1987
Автор: Весов
МПК: G05D 9/02
...уровень в оросцтеле 2 достигает максимального значения (отключилась дождевальная машина), попла 55вок 29 уменьшает растягивающее воздействие на плоскую пружину 33 и поддействием цилиндрической пружины 34перебрасывает их в нижнее положение.При этом плечо коромысла 27, вэаимоз13 перебрасывает их в верхнее положение, При этом плечо коромысла 27, взаимодействующее с рычагом 26 переключателя 6, поднимается под действием пружины 28 и массы поплавка 30. Заслонки переключателей 16 и 7 сообщаются с каналами соответственно питания 18 и слива 19. В нижерасположенную герметичную полую эластичную трубку 12 подается давление жидкости, а вышеерасположенная герметичная полая эластичная трубка 11 в это время сообщена с атмосферой. Цилиндрический затвор...

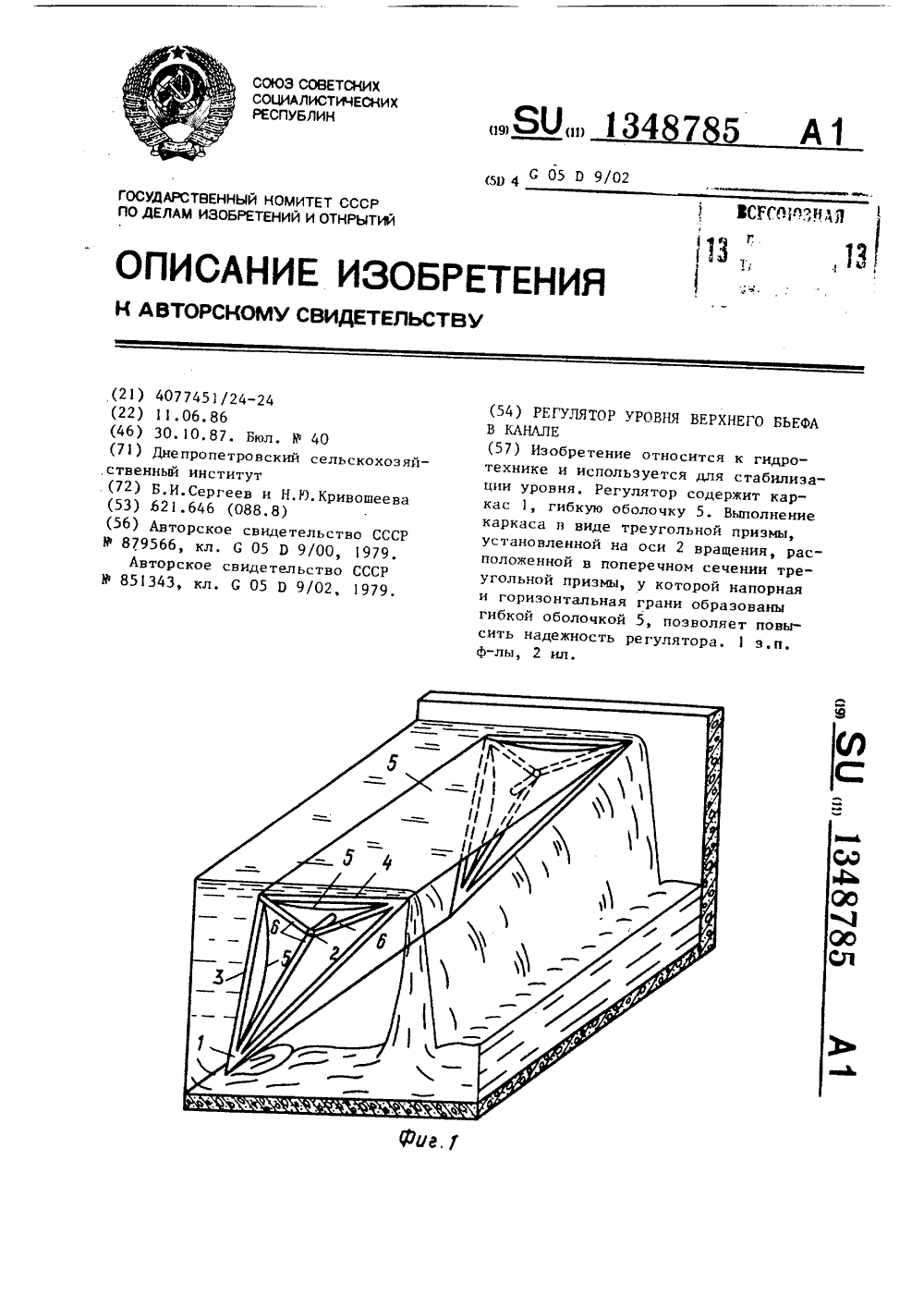

Регулятор уровня верхнего бьефа в канале
Номер патента: 1348785
Опубликовано: 30.10.1987
Авторы: Кривошеева, Сергеев
МПК: G05D 9/02
Метки: бьефа, верхнего, канале, регулятор, уровня
...щ и й с я тем, что горизонтальная ось вращения выполнена из двухчастей, каждая из которых прикрепленак ребрам торцовых напорных граней треугольной призмы.г У г При уровне воды в верхнем бьефе ниже расчетного затвор закрыт, так как сила давления воды на нижнюю часть гибкой оболочки 5 больше, чем на верхнюю. По достижении уровнем воды в верхнем бьефе заданной отметки каркас поворачивается по часовои стрелке вокруг оси 2 вращения и принимает вид, изображенный на фиг.2. Образуется приданное водопропускноеУЮЕ 40 иг. 2Составитель Т.ЗадворнаяТехред А. Кравчук Корректор Н.Король Редактор А.Маковская Заказ 5188/46 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д....
Регулятор уровня верхнего бьефа в гидротехнических сооружениях
Номер патента: 1348786
Опубликовано: 30.10.1987
Автор: Бочкарев
МПК: G05D 9/02
Метки: бьефа, верхнего, гидротехнических, регулятор, сооружениях, уровня
...этойсилы относительно оси2 вращения затвора, При предельном положении затвора 1 плоские его части испытывают давление воды со стороны верхнего бьефа Р, и Р на дополнительную налорную стенку 7, противодавление воды отсутствует, Если плечи сил Р, и Р равны, т.е, 1 г=1. 1 то уравнение моментов можР Рфно записать М =(Р, +Р )1 -С 1 =О,Обозначим для этого положениясумму Р, +Р =Р (сила Р, определяетсяпо формуле гидростатики; Р , строго говоря, определяется экспериментально, но без учета стенки,т,е, при равенстве высот стенок 4 и 7, Р тоже можно определить поформуле гидростатики и тогда можно записать 10 15М =Р 1 -С 1 =Осгде Р - по формуле гидростатикиР-р я -1(Ь,+Ь,)1 +С 1,=О,Ь 40 здесь Ъ и Ь - суммарные шины стенок 4 и 7;Ь - действующий...
Система регулирования водоподачи для оросительного канала
Номер патента: 1348787
Опубликовано: 30.10.1987
Автор: Попов
МПК: G05D 9/12
Метки: водоподачи, канала, оросительного
...Ц - сигнал блока 7 задания ус 5тавки; 30 где 1- сигнал рассогласования в момент времени Т;сигнал рассогласования в морфмент времени Т;К - коэффициент передачи дифференциатора.Выходной сигнал сумматора 12 представляет собой алгебраическую суммусигналов, поступающих от цифровогодифференциатора 11 и элемента 6 сравнения. При совпадении знаков сигналарассогласования 1,1) и сигнала разности (2) происходит их сложение, а принесовпадении - вычитание.В качестве блока управления ис пользуется ШИМ.Схема цифрового дифференциатораприведена в 3 .Таким образом, в предлагаемой системе реализован принцип стабилизациис изменяемой структурой, который состоит в том, что при нарастании рассогласования воздействие блока управления на объект...
Устройство для регулирования уровня воды в канале
Номер патента: 1348788
Опубликовано: 30.10.1987
МПК: G05D 9/12
...13 генерирует одну изчастот г, ,Г. Модулирующая частота,воздействующая на несущую частоту передатчика 14, выбирается в диапазоненужных частот,Сигналы, поступающие от радиопередатчика 7, усиливаются и демодулируются радиоприемником 8. В результате1348788 л1 о 55 де от одного режима 1 цбооы к другому онется тк.е и велцчша врееци здпдзд,палия в участке хаа.д. В связи с этим для цоч,ения том;осги регу 5 лровац. необходима перестройка величинь перода квантования широтцоимпульсого модулятора 11 в зависимости от изменения величины времени эдназдьвдци. то осу,ествляется сле дукщим обрдзэм.В иекоторьй момент времени С сигонал рассогласования Г,(1) поступает на вход блока 9 оценки запаздывания, в реэультдте чего на выходе блока 15 появляются...
Устройство для регулирования соотношения расходов
Номер патента: 1348789
Опубликовано: 30.10.1987
Авторы: Дранчук, Жуган, Касимов, Петренко
МПК: G05D 11/00
Метки: расходов, соотношения
...пофазе одна относительно другой на пенходной частоты Е =Е, =Е (нафиг, 3), В этом случае пневматичес 35кий шаганый двигатель 7 и связанныйс ним регулирующий орган 8 отрабатывают эти последовательности им13487894тельности М (г.),Вычеркивание" пронисходит каждьй раз вслед эа приходомочередного импульса паследавательнас 5ти М (С).На входе У пневматического шагового двигателя 7 имеет место следующая результирующая последователь"ность; 30 этом на прямом выходе триггера 4 присутствует сигнал "1", поступающи в канал управления второго логи ческого элемента ИЛИ-НЕ ИЛИ 6. На управляющем входе первого логического элемента ИЛИ-НЕ И 1 И 5 сигнал с инверсного выхода триггера 4 равен 11 Л 11О , Вследствие этого вновь поступающие импульсы...
Устройство для регулирования соотношения расходов потоков
Номер патента: 1348790
Опубликовано: 30.10.1987
Авторы: Валентинов, Косарев, Старобахин
МПК: G05D 11/16
Метки: потоков, расходов, соотношения
...большее охлаждение первойчасти (по ходу потока) термопреобразователя, .;к как к второй часзи газподходит уже подогретым, Далее потокгаза-ностеля через трубопроводы ,2и регулирующие клапаны 13 - 15 поступает в бароотеры 16-18, где захватывает испаряемье вещества и поступает в 10смежные каналы, проходит с другойстороны термопреобразователей 4 - 6и вызывает их охлаждение. Потоки всмежных каналах проходят встречно,поэтому термопреобразов; тели охлаждаются на величину температур, определяемую разницей расходов газа-ностеля и газа-носителя с испаряемым веществом, т.е, расходом испаряемоговещества (массовьм расходом, так как 20разница определяется массопереосомгаза). Разница температур термопреобразователей вызывает пропорциональноеизменение...

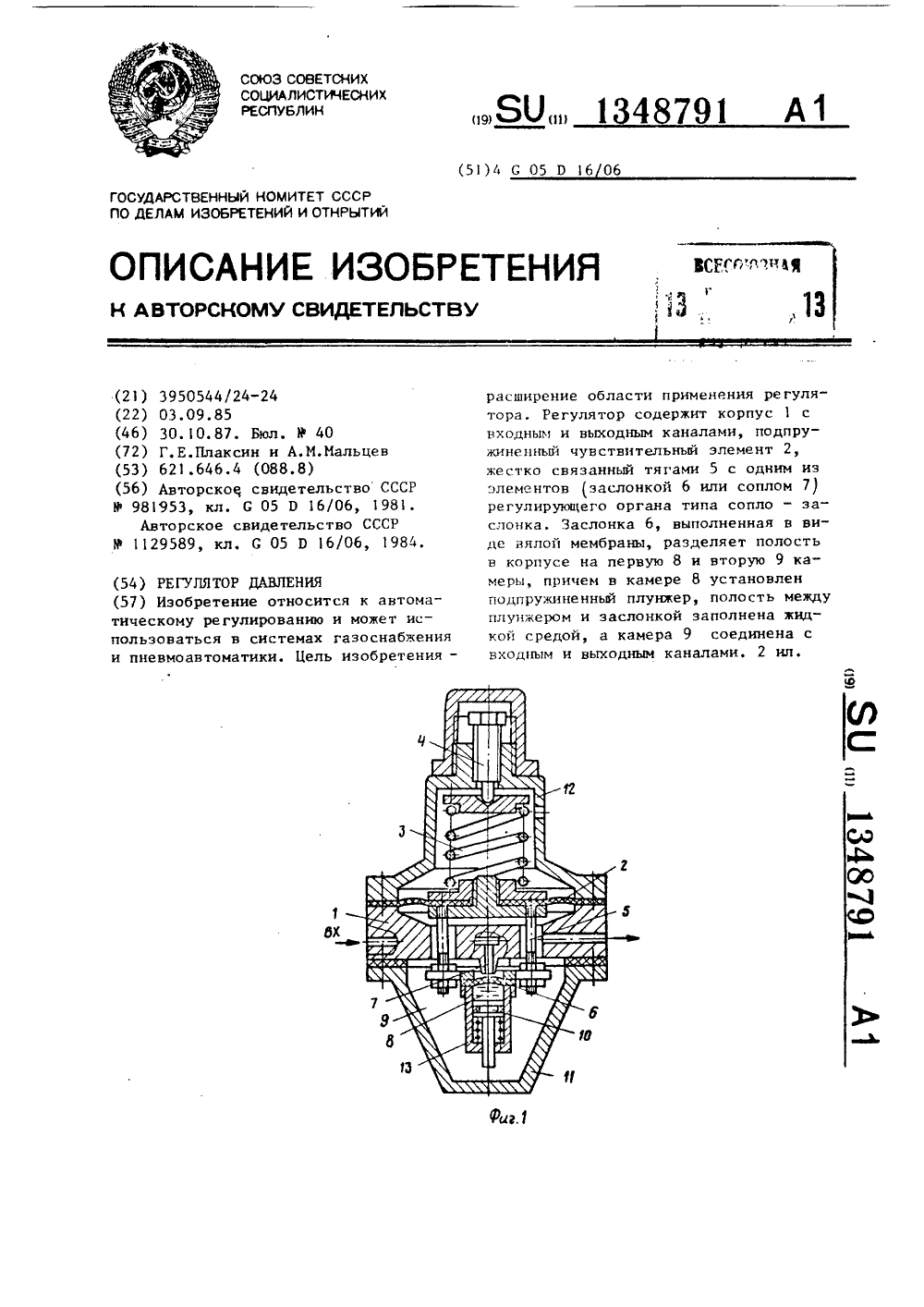

Регулятор давления
Номер патента: 1348791
Опубликовано: 30.10.1987
МПК: G05D 16/06
...13487Изобретение относится к автоматическому регулированию и может использоваться в системах газоснабжения и пневмоавтоматики.Цель изобретения - расширение области применения регулятора.На фиг. и 2 показан регулятор давления. Регулятор содержит корпус 1 с1 О входным и выходным каналами, подпружиненный чувствительный элемент 2, пружину 3 задания с регулировочным винтом 4. Чувствительный элемент 2 жестко связан тягами 5 с заслонкой 6 1 (фиг.1) или с соплом 7 (фиг.2). Заслонка 6 разделяет полость в корпусе на первую 8 и вторую 9 камеры, причем первая камера заполнена жидкой средой и в ней установлен подпружиненный плунжер 10, а вторая камера соединена с входным и выходным каналами.Корпус 1 снабжен крышками 11 и 12. Пружина 3 выбрана иэ...
Регулятор давления воды
Номер патента: 1348792
Опубликовано: 30.10.1987
Авторы: Ащиянц, Каранфилян, Рафаэльян, Шатворян
МПК: G05D 16/06
Метки: воды, давления, регулятор
...корпусах 10 и 11. Между выходными каналами сопл 6 и 7 установлена заслонка 12, связанная через шток 13 с чувствительным элементом - мембраной 14, установленной в корпусе 15 с 25 образованием с ним управляющей полости 1 б,соединенной трубкой 17 с трубопроводом после задвижки 2. Мембрана 14 образует с корпусом 15 полость 18 задания, в которой установлена пружина 19, снабженная винтом 20 .настройки.Регулятор давления воды работает следующим образом.При установившемся режиме работы заслонка 12 находится в нейтральном положении, полностью перекрывая выходные каналы сопл 6 и 7. В случае повышения давления в трубопроводе после задвижки 2 оно по трубке 17 передается н управляющую полостВ 16, вызывая перемещение мембраны 14 со штоком 13 и...
Регулятор давления газа
Номер патента: 1348793
Опубликовано: 30.10.1987
Автор: Ратманский
МПК: G05D 16/06
Метки: газа, давления, регулятор
...9 в крышке 10, жестко связан при помощи резьбовой втулки 11 и штока 12 с подвижным торцом 13 сильфона 14 меньшего поперечного сечения. Сильфоны 6 и 14 являются чувствительными элементами ре. гулятора.Во внутренней полости сильфона 6 большего поперечного сечения выполне. на герметичная камера 15, полость 16 которой соединена каналом 17 с наружной полостью 18 сильфона 6. Внутренние полости 19 и 20 сильфонов соединены между собой и с окружающей средой. Настройка регулятора осуществляется нагрузочной пружиной 21.Регулятор давления газа работает следующим образом.В исходном положении клапан 4 находится в открытом положении. При подаче входного давления в канал 2 подвода рабочая среда, дросселируясь в зазоре клапан 4 - седло, проходит через...
Устройство для управления вибрационным источником
Номер патента: 1348794
Опубликовано: 30.10.1987
Авторы: Алкин, Рудометкин, Соустин
МПК: G05D 19/02
Метки: вибрационным, источником
...рабочая частота меныпе ц то в системе возникает скользяший режим, форма выходного сигнала повторяет форму зада О ющего. В этом случае сигнал на первом входе компаратора меньше сигнала навтором его входе, а на выходе компаратора присутствует уровень логического нуля. Если рабочая частота больше 45 и) то на выходе компаратора - уровень логической 1. Формирователь 7 импульсов вырабатывает короткие импульсы, частота которых в два раза больше частоты задающего сигнала,При одновременной подаче уровней логической 1 на входы элемента И 8 счетчик 11 изменит выходной код, который после преобразования в цифроаналоговом преобразователе 6 уменьшает коэффициент усиления регулируемого усилителя 5 и, тем самым, амплитуду задающего сигнала. Таким...
Способ управления процессом получения целлюлозы
Номер патента: 1348795
Опубликовано: 30.10.1987
Авторы: Зорин, Казанский, Копнин
МПК: D21C 3/00, G05D 27/00
...В регуляторе 6 в соответствии с заданной температурновременной программой, формируемой программным задатчиком 9, определяют величину управляющего воздействия и вы Одает его на исполнительный механизм10, установленный на линии подачи пара в подогреватель 3. В блоке 7 поданным контроля температуры процессарассчитывают величину косвенного параметра и направляют соответствующийсигнал на один иэ входов блока 13сравнения и второй вход блока 8 прогнозирования времени окончания варки,На третий вход блока 8 подают сигналс задатчика 14 требуемого конечногозначения косвенного параметра. По величине входных сигналов в блоке 8рассчитывают время окончания процесса и сигнал, соответствующий прогноэируемому времени, направляют на одиниз входов...
Устройство для прокладки трасс с заданным уклоном к горизонту
Номер патента: 1349709
Опубликовано: 07.11.1987
Автор: Титовец
МПК: A01B 69/04, G05D 11/02
Метки: горизонту, заданным, прокладки, трасс, уклоном
...На выходе интегратора 11 сигнал равен нулю, а сумма сигналов датчика 6 положения исполнительного органа и задатчика 13, получаемая на выходе сумматора 12 при переходе исполнительного органа 5 в начальное положение, также равна нулю. На вход интегратора 11 поступает сигнал, равный произведению сигналов скорости строительного механизма с датчика 3 и синуса угла наклона продольной оси строительного механизма 1 цо отношению к заданному наклону трассы, поступающего с выхода функционального преобразователя 10. Функциональный преобразователь 10 формирует сигнал, пропорциональный синусу алгеораической суммы углов, формируемой на выходе сумматора 8 по сигналам задатчика угла наклона и дат 5 10 15 20 25 ЬО 35 40 45 50 55 где Ч - скорость...
Способ автоматического регулирования процесса синтеза аммиака
Номер патента: 1350112
Опубликовано: 07.11.1987
Авторы: Ермоленко, Лымарев, Нидченко
МПК: C01C 1/04, G05D 27/00
Метки: аммиака, процесса, синтеза
...соотношения водорода и азота в циркуляционном газе (ая) п (1 1г 3 Составляющую управляющего сигналапо отклоненчю вычисляют уравнением1350112 15 20 ма н мс 30ьо +В 11О.гК,(-К, Мкв. Т 005Это рассчитанное изменение расхода 5 воздуха суммируется с текущим значением расхода дополнительного воздуха и проверяется условиемиН максД( + Д 010мин максгде ( и- минимальное и макц йРсимальное значения расхода дополнительного воздуха.Если это условие удовлетворяется, то изменяется расход дополнительного воздуха на величину д 0, в противном случае, расход дополнительного воздуха устанавливается на значении К в + О 1, ) : 2, а расход основного воздуха равен При достижении расхода воздухасвоего верхнего предельного значениярасход природного газа на...
Устройство для определения количества сбросных газов установки сухого тушения кокса
Номер патента: 1351964
Опубликовано: 15.11.1987
Авторы: Грищенко, Котляр, Плешков
МПК: C10B 39/02, G05D 27/00
Метки: газов, кокса, количества, сбросных, сухого, тушения, установки
...газов установки сухого тушениякокса и может быть использовано в5коксохимической промьшленности.Цель изобретения - снижение потерькокса и улучшение его качества.На чертеже представлена принципиальная схема устройства. 10Устройство содержит блок 1 измерения содержания кислорода до камерытушения, блок 2 измерения содержаниякислорода после камеры тушения, блок3 вычисления приращения кислороца 15в циркулирующем газе, блок 4 вычисления расхода циркулирующего газа,блок 5 вычисления количества сбрасываемых газов.Устройство работает следующим образом.Блоки 1 и 2 измерения содержаниякислорода в циркулирующем газе до ипосле камеры тушения определяют"текущие значения, указанных технологических параметров, которые поступаютна блок 3 и...
Делитель потока
Номер патента: 1352134
Опубликовано: 15.11.1987
Авторы: Зеленкевич, Прокофьев
МПК: F16K 11/02, G05D 7/01
...разделения на равные части,На фиг. 1 изображен делитель потока, разрез; ца фиг. 2 - разрез Л - Л на фиг. 1.Делитель потока состоит из корпуса 1, входного 2 и выходных 3 и 4 патрубков прямоугольного сечения, треугольного призматического рассекателя 5, направленного вершиной в сторону входного патрубка 2, с двумя полками 6, каждая из которых соединена по касательной со стороны призматического рассекателя 5 и размещена в соответствующих выходных патрубках 3 и 4. Рассскатель 5 свободно установлен ца полуосях 7, законтренных гайками 8.Площадь полок 6 больше площади сопрягаемой стороны призматического рассекатсля 5.Делитель потока работает следующим образом.При движении поток на границе входного патрубка 2 разделяется вершиной...
Устройство для контроля пространственного положения объектов
Номер патента: 1352464
Опубликовано: 15.11.1987
Автор: Цуккерман
МПК: G05D 1/08
Метки: объектов, положения, пространственного
...луча при наводкеустройства на приемный пункт каждыйиз объективов снабжен окуляром 8 ссеткой 9 и включаемым в ход лучейзеркалом 10 с регулируемым упором 11,На фиг,2 и 3 показан вариант устройства, в котором левая разделительная призма заменена на установленный.за щелевой диафрагмой 14 и светофильтром 15 фотоприемник 13, образующий вместе с правым объективом приемный пункт. Фотоприемник 13 соединен с электронной схемой, состоящейиз предусилителя 16 блока 17 фильтров, компаратора 18 и выходного усилителя 19 (заимствованной иэ ПУЛ-Н).Выходы из усилителя 19 могут бытьиспользованы как для автоматическойнаводки правого объектива на аналогичную биаксиальную систему, так идля визуалькой индикации,Работа устройства происходит следующим...
Пневматический дроссель
Номер патента: 1352465
Опубликовано: 15.11.1987
Автор: Коротков
МПК: G05D 7/00
Метки: дроссель, пневматический
...конусным хвостовиком 5, установленного в ступенчатом отверстии 6 корпуса с возможностью регулирования при помощи узла 7 настройки положения конусного хвостовика относительно плоскости перехода 8 ступенчатого отверстия 6, переходная кромка которого образует с конусом хвостовика 5 дросселирующий зазор, подпружиненный обратный клапан 9, установленный в полости 10 стержня 4, соединенной противоположными осевыми отверстиями 11 и 12 равного диаметра с кольцевой камерой 13 между стержнем 4 и ступенью большего диаметра ступенчатого отверстия б, соединенной с первым каналом и вторым каналом, причем торцовая кромка одного из этих осевых отверстий образует седло обратного клапана 9, а ступень меньшего диаметра ступенчатого отверстия б сообщена с...
Регулятор давления
Номер патента: 1352466
Опубликовано: 15.11.1987
МПК: G05D 9/02
...элемент 13, связанный с25клапаном 14, вход которого соединенс рабочей камерой гидроусилителя 15,и дополнительный мембранный чувствительный элемент 16, связанный с клапаном 17, вход которого соединен сполостью 18 мембранного чувствительного элемента 13, Выход клапана 17соединен с выходным патрубком 3, аподмембранная полость 19 соединенас рабочей камерой гидроусилителя 15,Регулятор давления работает сле- ЗБдующим образом,При подаче воды во входной патрубок 2 регулирующий орган 8 и мембрана 5 перемещаются вверх, открывая доступ жидкости в выходной патрубок 3, Одновременно жидкость начинает заполнять рабочую камеру гидроусилителя 15, Давление из выходного патрубка 3 передается на выход клапана 17, связанного с дополнительным...
Автоматическое отключающее устройство
Номер патента: 1352467
Опубликовано: 15.11.1987
Автор: Исмиев
МПК: G05D 16/06
Метки: автоматическое, отключающее
...состоянии винт 15 управления завернут до отказа и стакан 12плотно прижимает заслонку 10 к соплу11. Входное давление через дросселирующий зазор 5 устанавливается в управляющей полости 6 и плотно прижимает цилиндрический груз 4 к седлу,прекращая подачу потока на выход устройства,Для запуска устройства в работунеобходимо отвинтить до отказа винт15 управления, при этом конец винтаупорный элемент 14 выбирает зазормежду упорами 13 внутри стакана 12 иоттягивает через верхний упор стакан12 вверх, сжимая пружину 16 и освобождая мембрану 7, которая под действием давления внутри сопла 11 отходитвверх, и давление в полости 6 резкопадает. Цилиндрический груз под действием входного давления отходит отседла, и реализуется подача потокав выходной...
Устройство для регулирования температуры
Номер патента: 1352468
Опубликовано: 15.11.1987
Автор: Дмитренко
МПК: G05D 23/19
Метки: температуры
...позволяет надежно отпирать симистор по цепи управления меньшим по значению действующим .током, чем постоянный или активный ток. Это позволяет уменьшить мощность, потребляемую предложенный схемой. Кроме того, симистор 1 отпирается в начале каждого полупериода сети и все напряжения сети выделяется в нагрузке. Прн этом исключаются радиопомехи в сети.При достижении заданной температуры компаратор меняет свое состояние и создает на выходе высокий потенциал. При этом отпирается ключевой элемент .7, который через диодный мост 8 шунтирует последовательно включенные стабилитроны 3,14 и цепь управления симистора 1. Поскольку напряжение, падающее на открытом ключевом элементе 7 и диодах моста 8, меньше напряжения пробоя стабилитронов 3 и 14, то...
Устройство для регулирования процесса нагрева
Номер патента: 1352469
Опубликовано: 15.11.1987
Авторы: Макаров, Петрыкин, Ширгин
МПК: G05D 23/19
...1,12,13, позиционный релейный блок 4, первое 9 ивторое 1 О реле времени, а также другие элементы, при включении которыхобеспечивается реализация требуемогоалгоритма включения нагревателей.1 ил. приводит к срабатыванию компаратораб и промежуточного реле 8, а такжек отключению промежуточного реле 7.Происходит размыкание размыкающих 5 контактов промежуточного реле 8 и,соответственно, отключение питающего напряжения от всех нагревателей.Осуществляется интенсивное охлажде.ние продукта. Одновременно происходит 10замыкание замыкающего контакта промежуточного реле 8 и к напряжениюподключается обмотка реле 9 времени.По истечении заданной выдержки времени Т происходит замыкание замы 2кающего с выдержкой времени контактареле 9 времени и...
Цифровой регулятор температуры
Номер патента: 1352470
Опубликовано: 15.11.1987
МПК: G05D 23/19
Метки: регулятор, температуры, цифровой
...поступающее навторой вход компаратора 10. На пер вый вход компаратора 1 О подаетсясигнал с датчика 14, усиленный усилителем 15. В момент равенства сигналов на входах компаратора последнийформирует на выходе импульс, поступающий на вход формирователя 1, вырабатывающего управляющий сигнал наоткрывание регулирующего элемента 12,через который запитывается нагреватель 13. Регулирующий элемент 12 за крывается по завершении полупериодапитающего напряжения.щий вход блока 9 памяти, по которому производится запись значения раз-.ностного кода, соответствующего разности кодов заданной и действительной температур во время каждого периода синхронизации.По мере приближения. значений действительной и заданной температурувеличивается уровень...
Устройство для перемешивания
Номер патента: 1353491
Опубликовано: 23.11.1987
Авторы: Быховский, Виноградов, Зингер, Поппер
МПК: B01F 7/08, G05D 27/00
Метки: перемешивания
...выбираются в зависимости от пределов измерения вязкости измеряемой среды и мощности двигателя привода, или упругой муфты) и выходного вала 5 вал 2 мешалки 3 связан через формирователь 6 неравномерной скорости вращения по периодическому закону с валом 7 привода 8,С валом 2 перемешивающего элемента 3 связан первый датчик 9 скорости вращения, а с выходным валом 5 - второй датчик 10 скорости вращения. Выходы датчиков 9 и 10 связаны с соответствующими входами измерителя 11 сдвига фазы, например фазового детектора с амплитудными ограничителями, а к выходу измерителя 1 сдвига фазы подключен измерительный прибор 12, например, типа вольтметра, проградуированного в единицах вязкости.Измеритель 11 сдвига фазы с подключенными к нему датчиками 9 и...
Смеситель непрерывного действия
Номер патента: 1353493
Опубликовано: 23.11.1987
Авторы: Берман, Гольденберг, Пыльнев, Ям
МПК: B01F 11/00, G05D 27/00
Метки: действия, непрерывного, смеситель
...смеси перемещаются навстречу друг другу, интенсивно перемешиваясь между собой. Поскольку лоток установлен с наклоном, массовый поток частиц в одну сторону превышает массовый поток частиц в другую сторону. В лотке в среднем устанавливается движение частиц смеси от загрузочного патрубка 8 к разгрузочному патрубку 9, т. е. устройство в целом функционирует как смеситель непрерывного действия.Второй характерной особенностью смесителя является создание управляемого волнового движения в эластичном днище 3.Для этого на входы усилителей 15 мощности, питающих первые нечетный 13 и четный 14 вибровозбудители, последовательность возбуждающих колебаний прямоугольных импульсов подается непосредственно с генератора 16 импульсов, на каждый последующий...
Устройство для контроля работы коксовой батареи
Номер патента: 1353796
Опубликовано: 23.11.1987
Авторы: Костенко, Морозова, Панкратьев, Соловьев, Фарафонов, Юрченко
МПК: C10B 33/08, G05D 27/00
Метки: батареи, коксовой, работы
...образом осуществляется регистрация выдачи печей, 25При первом импульсе опроса, поступающего с генератора 30, код ампеража выдачи с регистра 43 поступает в регистр 42, где запоминается до следующего опроса. Очередной код регистром ЗО 43 сравнивается с записанным в регист ре 42 и большее значение снова запи-. сывается на место старого в регистре 42 и т.д. По сигналу "Выдача" поступающему через девятый вход блока 25 на вход регистра 42, максимальное значение ампеража сравнивается в регистре 39 с заданным в регистре 36, при превышении которого с первого выхода регистра 39 код отключения 4 О поступает на второй вход печатающего блока 26, которое распечатывает значение отклонения. Одновременно при наличии превышения ампеража. с второго...
Устройство для измерения напряжения в арматуре железобетонных конструкций
Номер патента: 1353878
Опубликовано: 23.11.1987
МПК: E04G 21/12, G05D 15/01
Метки: арматуре, железобетонных, конструкций
...Пороговый цифровой фильр 10 сравнивает поступившую на входы информацию и в случае, когда со счетчика 24 поступает цифровой код, равный или превышаюций цифровой код, заданный формирователем 8 и соответствующий частоте 3-й гармоники, на выходе фильтра 10 появляется сигнал, за рещаюгций дальнейшую обработку информации, и элемент И 11 независимо от уровня сигнала, поступившего на вход с цифрового фильтра 7 (схемы И 27), запускает триггер 18, при этом происходит сброс записанной информации и повторные счи 1 ывасИя В автоматическом режиме до тех нор, пока не произойдет сравнения информации на пороговом цифровом фильтре 10 и на входах элемента И 11 не появятся высокис уровни сигналов разрешения.В случае, когда на пороговый фильтр 10 со счетчика...
