G05D — Системы управления или регулирования неэлектрических величин
Устройство для регулирования уровня кипящей жидкости
Номер патента: 1481723
Опубликовано: 23.05.1989
МПК: G05D 9/12
Метки: жидкости, кипящей, уровня
...образом.Датчики 7 - 9 установлены на уровнях, подлежащих контролю: верхнейгранице 2 слоя пара, границе 3 раздела двух сред кипящая жидкость - пар,минимально допустимом уровне 4 кипящей жидкости. На входы датчиков поступает переменное напряжение от источника 10 опорного сигнала. Еслиуровень пара или жидкости превышаетуровни установки датчиков 7 - 9, тонапряжения на их выходах максимальны и, преобразованные в измерителях11 - 13, превышают пороговые напряжениЯ Б , Б, , Бо,з срабатывания компараторов 4 - 16. При этом .на выходах компараторов Формируютсявысокие уровни напряжения: на первомвходе элемента И 20 - напряжениеуровня логического 0, а на втором -логической "1".В соответствии с выполняемой логической Функцией на выходе...
Устройство для дозирования жидких химикатов
Номер патента: 1481724
Опубликовано: 23.05.1989
Авторы: Беляев, Дмитриенко, Попов
МПК: G05D 11/02
Метки: дозирования, жидких, химикатов
...клапан 35 и клапан 7 на магистрали сжатого воздуха по командам блока 5 закрываются, а патрубок 17 каретки 14приводится в исходное положение исжатый воздух стравливается из расходной емкости 2 через трубопровод 33.С заданной выдержкой времени открывается клапан 35 и патрубок 17 каретки 13 приводится в исходное положение. Раствор из трубопроводов 34 и 38стекает в емкость 1, а из трубопровода 32 - в расходную емкость 2, пос"ле чего устройство приводится в исходное положение,Выдача отдозированного химикатаили смеси из любой емкости 2 выбран 30 отверстиями станины 10, соединенными с данной расходной емкостью, а привод, связанный через шток с кареткои 15, устанавливает эту каретку над пеРепускным отверстием станины 11, соединенным с...
Устройство для автоматического регулирования давления
Номер патента: 1481726
Опубликовано: 23.05.1989
Автор: Вейнберг
МПК: G05D 16/10
Метки: давления
...7, припомощи которых с возможностью поворота к штативу 2 крепится кронштейн 8,на котором установлен затвор 9 клапана с уплотнительной прокладкой 10,при помощи шайбы 11, болтов 12, укрепленный на кронштейне 8, в нижнейчасти каждого установлен градуированный рычаг 13 с подвижным грузом 14,фиксатором 15, ограничителем 16,Затвор 9 клапана устанавливается 40на кронштейне 8 (Фиг. 4), которыйзакреплен на гибкой пружинистой мембране 17, которая по внешнему диаметру крепится шайбой 18 к кронштейну 8;при этом в центр затвора 9 клапана 45с внутренней стороны запрессованигольчатый фиксатор 19. Такое исполнение конструкции крепления затвора 9клапана позволяет ему даже при нарушении соосности с седлом 20 в исход"ном состоянии не терять...
Регулятор давления
Номер патента: 1481727
Опубликовано: 23.05.1989
Автор: Серых
МПК: G05D 16/10
...связан через шарнир 7 с регулирующим клапаном 8 перекрывающим устье седла 2, а второй наружный конец трубки оснащен сжимающим устройством 9, например, в виде рычага 10 с регулировочным винтом 11, на свободном конце рычага. 11 ротивоположная входному устью часть корпуса выполнена в виде выходной полости 12. В рабочем состоянии внутренняя полость трубки 4 заполняется рабочим веществом, либо в газообразной, либо в жидкой Фазе, Подбор его ведется от требуемых параметров регулировки, параметров транспортируемого рабочего агента, проходящего через регулирующий орган, его Физической характеристики.Регулятор работает следующим образом.Для настройки регулятора на заданный режим работы винтом 11 перемещают рычаг 10, при этом сжимают или...
Гидроуправляемый клапан
Номер патента: 1481728
Опубликовано: 23.05.1989
Авторы: Бурлаченко, Форкерт
МПК: G05D 16/10
Метки: гидроуправляемый, клапан
...25винтом 11 и внутренней поверхностью,17 втулки 14. Первая управляющая полость 6 соединена со сливом.В исходном положении подпружиненный затвор 12 закрыт действием пружи Оны, золотник управляемого гидрораспределителя поджат пружиной и соединяет вторую управляющую полость 7 свходным патрубком 2. Причем величинадавления в первой управляющей полости 6 равна или больше величины давления в остальных. Толкатель 13 находится в положении, определяемом разницей давлений в первой 6 и второй 7управляющих полостях.40Гидроуправляемый клапан работаетследующим образом.По дистанционному сигналу перваяуправляющая полость 6 соединяется сосливом. Подпружиненный затвор 12 поднимается до упора в толкатель 13,,который остается нагруженным давлением со...
Привод для регулирующего органа в среде влажного пара
Номер патента: 1481729
Опубликовано: 23.05.1989
Автор: Коваленко
МПК: G05D 23/02
Метки: влажного, органа, пара, привод, регулирующего, среде
...механизма заполнена жидкойфазой. Это обеспечивается открытиемрегулирующего элемента 9, через кото"рый вытесняющий агент из-под полостипервого полого цилиндра 4 удаляется 40во внешнюю среду или в паропровод.Иосле этого регулирующий элемент 9закрывается и привод, как угодно долго, может находиться в открытом положении, не потребляя энергии для поддержания этого положения. Для перевода привода в другое (закрытое) положение подключают источник электрическойэнергии к электродам 13. Под действием электрического тока вода, окружаю щая электроды, начинает распадатьсяна ионы. В результате этого процессав объеме воды, окружающем электроды,начинают выделяться кислород и водо- .род. Смесь этих газов скапливаетсяв верхней части первого полого...
Устройство для регулирования температуры
Номер патента: 1481730
Опубликовано: 23.05.1989
МПК: G05D 23/19
Метки: температуры
...достиженииы работы ат элементов схемы,(21) 429648 (22) 18.08 (46) 23.05, (71) Всесою ский проект логический кого оборуд (72) Л.Г.Бо (53) 621.55 (56) Патент 1," 2048525,Патент Ф кл. С 05 1) л. Ф 19аучно-исследовательструкторскийи техноут электротермичесможет бь ть использовано для управ ри включении сети литани мочувствитепьныи мост 1 и на компаратор 2 снимается со стабипитрона 3 иконденсатора 4, которые подключеныСоставитель Г.КрейманРедактор Л,Гратилло Техред М. Дидык Корректор З.Лончаков каз 2688/48 Тираж 789 писноем и открытиям при ГКНТ СССРнаб., д. 4/5 В Г рственного комитета по изобрете 113035, Москва, Ж, Раушск здательский комбинат "Патент", г.Ужгород,агарина, 10 эводственн з148173 на электронагревательном приборе заданной...
Способ регулирования концентрации паров и устройство для его осуществления
Номер патента: 1481731
Опубликовано: 23.05.1989
Авторы: Бушуев, Григорьев, Литвинов, Ткаченко
МПК: G05D 11/00
Метки: концентрации, паров
...с я тем, что, с целью упрощения, повышения точности и расширения области примененйя способа, температуру источника паров изменяют путем воздействия на него излучением, которое пропускают через расположенную в среде паров пористую линзу.2. Устройство для регулирования концентрации паров, содержащее камеру с окном иэ прозрачного материала, источник паров и установлеиные соос-, но с окном оптическую систему и источник излучения, расположенный снаружи камеры перед окном, о т л и ч а ю щ е е с я тем, что, с цепью упрощения, повышения точности и расширения области применения устройства, оптическая система выполнена в виде по меньшей мере одной пористой линзы, а источник паров установлен в камере по оптической оси пористой линзы, причем...
Устройство для подачи емкостей автомата для производства изделий из теста
Номер патента: 1482638
Опубликовано: 30.05.1989
Авторы: Бердичевский, Васбурд, Лежень
МПК: A21C 11/00, G05D 27/00
Метки: автомата, емкостей, подачи, производства, теста
...12 начинки, дозатор 13 теста и бункер 14 теста. Под дозаторами 11 и 12 установлен механизм 15 укладки изделий.В конструкции устройства, в схеме его автоматического управления, упрощенный фрагмент которой показан на фиг, 5, дополнительно к описанным, предусмотрены510 им на позицию укладки в него изделий.Пока противень 5 проходит по конвейеру 4 над датчиками 6 и 7, привод 3 отключен. Если противень имеет деформацию, то в момент прохождения, он не подает З 5 команду на включение привода 3 благодаря наличию двух датчиков 6 и , расположенных на разных уровнях. Перемещение противня конвейером 4 свидетельствует о том, что нижний датчик 6 сработал своевременно и остановил привод 3.40 Датчик 6 включил исполнительный элемент 9,который контактом...
Устройство стабилизации вышки глубоководного добычного комплекса
Номер патента: 1483432
Опубликовано: 30.05.1989
Авторы: Гончаров, Широкий, Шлыков
МПК: G05D 3/12
Метки: вышки, глубоководного, добычного, комплекса, стабилизации
...четырех гидроцилиндров одновременно, поэтому выходное напряжение каждого регулятора положения разводится на все четыре подчиненные контуры регулирования расхода. При этом напряжение с выхода регулятора положения 20 . подается на входы регуляторов 23 и 26 расхода через прямые входы блоков 29 и 32 сравнения, а на входы регуляторов 24 и 25 расхода - через инвертирующие входы блоков 30 и 31 сравнения. Напряжение с выхода регулятора 21 положения постунает на входы регупяторов 24 и 26 расхода через прямые входы блоков 30 и 32 сравнения, а на входы регуляторов 23 и 2525 30 35 40 45 50 55 5101520 расхода - через инвертирующие входы блоков 29 и 31 сравнения.Сигналы обратной связи, пропорциональные расходам рабочей жидкости, подаваемой на...
Регулятор давления
Номер патента: 1483433
Опубликовано: 30.05.1989
МПК: G05D 16/06
...7, прижимается к седлу 4 с заданной силой.При подаче газа высокого давления во входную полость 2 затвор 5 перемещается вверх, расстояние между торцами 8 и 10 трубы 6 уменьшается, между затвором 5 и седлом 4 образуется дросселирующая щель, через которую газ поступает в выходную полость 3.Уменьшение расстояния между торцами 8 и 10 трубы 6 приводит, во-первых, к увеличению выпуклости стенки трубы 6 и упругих пластин 7 и зазора между упругими плас4834 формула изобретения А-,4 Фиг. 1 Составитель Н. ГондаксазоваРедакто р.1. Г 1 нол инская Техред И. Верес Корректор 3. ЛончаковаЗа каз 283245 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Раушская наб., д....
Термостат
Номер патента: 1483434
Опубликовано: 30.05.1989
Авторы: Дьяченко, Лабжинский, Шварц
МПК: G05D 23/30
Метки: термостат
...жидкость 3 (0,600-ный раствор глицерина в дистиллированной воде) охлаждается и при температуре фазового перехода (0,12 С) замерзает, в ней появляются кристаллы новой фазы льда. При этом объем термостатирую щей жидкости 3 увеличивается, термочувствительный элемент (сильфон с микропереключателем) 7 выдает сигнал о достижении температуры фазового перехода, который поступает на блок 8 регулирова ния, отключающий источник 12 питания термобатареи 9. При увеличении температуры часть льда плавится, объем термостатирующей жидкости 3 уменьшается, термочувствительный элемент 7 через блок 8 регулирования и источник 12 питания вклю чает термобатарею 9, охлажденную рабочую камеру 1, таким образом в рабочей камере 1 постоянно поддерживается...
Установка для приготовления и регенераций смазочно охлаждающей жидкости
Номер патента: 1488180
Опубликовано: 23.06.1989
Авторы: Булыжев, Горшков, Докторов, Евсеев, Полянсков, Рябов
МПК: B24B 27/00, G05D 27/00
Метки: жидкости, охлаждающей, приготовления, регенераций, смазочно
...17,всасывающий 19 и промывочный 21 трубопроводы опускаются в емкость 18,Регулируемый клапан 7 открыт, всеостальные закрыты, Установка готовак работе.Включается первый режим работыустановки, При этом открываются ЭМК4 и 11 и включается подающий насос 6.СОЖ начинает циркулировать по контуруочистки СОЖ: емкость 2, ЭИК 4, насос6, регулируемый клапан 7, водоструй"ный насос 8, фильтр 9, поддон 10,ЗМК 11, емкость 2. За счет большойскорости истечения СОЖ в водоструйномнасосе 8 создается разрежение и жидкость из емкости 18 начинает откачиваться по всасывающему трубопроводу19 через Фильтр 9, поддон 10, ЭМК 11в емкость 2. Проходя через фильтр 9,представляющий собой движущуюся набарабанах сетку, СОЖ очищается отмеханических примесей, которые...
Способ управления производством слабой азотной кислоты
Номер патента: 1490071
Опубликовано: 30.06.1989
Авторы: Болтянский, Ванюгин, Егоров, Иванов, Колесник, Куринный, Соломко, Судаков
МПК: C01B 21/38, G05D 27/00
Метки: азотной, кислоты, производством, слабой
...10"ЬТ л - датчик 9.Способ осуществляют следующим образом.Сигналы с датчиков 6,8,11,12,13, 16,9 и канала 21, поступающие в вычислительное устройство 8, соответствуют группе А входных переменных функционального блока моделирования. С канала 20 в вычислительное устрой ство поступают значения ограничений на допустимую максимальную температуру контактного аппарата и минимальную степень окисленности нитроэных газов после подогревателя воздуха. 20 Уравнения, реализуемые функциональными блоками вычислительного устройства 18, следующие, Блок 2 моделирования о" кл" Г (АВС) = Г (Сд Тд МоСок= Г,(А С Ь Ь) Г,(Сд Тд МР РРкд Т я Ро Твою, Тво Т н 30 ок ов1Т, т, ,Р, В);Ткд=(АСВ) = Г,(Сд ТЖ Ркл35 С,Т в - подбираемые параметры при оптимизации С ,Тв -...
Устройство автоматического регулирования подачи коксового газа потребителю
Номер патента: 1490132
Опубликовано: 30.06.1989
Авторы: Лавров, Новиков, Тютюник
МПК: C10B 41/06, G05D 27/00
Метки: газа, коксового, подачи, потребителю
...клапан 2, газовый холодильник 3,электрофильтр 4, нагнетатель 5, выходной клапан 8, соединенные газопроводами, постоянно нагнетается коксовый газ в напорную часть газопровода к потребителям. Регулятор 12 стабилизации гидравлического режима вгаэосборнике постоянно поддерживаетнеобходимую величину разряжения вгазосборнике, изменяя положения входного клапана 2. Регулятор 17 стабилизации давления в напорной части газопровода постоянно поддерживает необходимую величину давления в напорной части газопровода, изменяя положение выходного клапана 8. При этомчасть коксового газа иэ напорнойчасти после нагнетателя 5 байпасируется через линию 9 в сторону всасагазового холодильника 3, Количествобайпасируемого газа определяется положением клапана...
Способ управления процессом сжигания черного щелока
Номер патента: 1490202
Опубликовано: 30.06.1989
Авторы: Попов, Пузанов, Рижинашвили, Смородин, Солнцев
МПК: D21C 11/12, G05D 27/00
Метки: процессом, сжигания, черного, щелока
...м прн хорошем горении в нем (оптимальнаятемпература поверхности огарка1127), т.е. для практических целейдостаточна качественная оценка -высокий илн низ кнй слой р исходяиз которой оператор принимает решение об изменении высоты слоя в нузную сторону. Эти операции осуществляют путем расчета поправок к заданиям по управляющим воздействиямв блоках 14-18 и выдачи их регуляторам 4, 6, 8.Расчет поправок к заданиям поуправляющим воздействиям осуществляют, исходя из регрессионных урав-, 40 45 50 55 ся соответствие измеренной высоты слоя огарка его номинальному (заданному) значениюН=НЗа (4)В случае несоответствия осуществляют переход на правую ветвь алгоритма. В блоке 12 осуществляют расчет отклонения измеренного значения высоты слоя огарка от...
Устройство для регулирования уровня сыпучих материалов
Номер патента: 1490671
Опубликовано: 30.06.1989
Автор: Дмитренко
МПК: G05D 9/12
...5, с которого это напряжение, выпрямленное выпрямителем 7,поступает на вход транзистора 14,создавая дифференциал между напряжением срабатывания и отключения реле,т.е. одновременно с отключением релебез помощи контактов реле возникаетположительная обратная связь с выхода регулятора на его вход. За счетэтого обеспечивается быстрый переходэлектродвигателя из заторможенногосостояния во вращающееся и четкоесрабатывание реле. В дальнейшем процесс работы регулятора повторяется.Для ограничения тока через обмотки электродвигателя до номинальногозначения служит конденсатор 10.В схеме регулятора (фиг.1) питание обмотки реле осуществляется отоднополупериодного выпрямителя,поэтому через обмотку реле протекаетток, в два раза меньший тока,...
Система автоматического регулирования температуры в ферментере
Номер патента: 1490672
Опубликовано: 30.06.1989
Авторы: Копилевич, Фейгельман
МПК: G05D 23/30
Метки: температуры, ферментере
...цепей измерительного блока 2. При опросе первого канала компаратор 7 проверяет, достигла ли температура в ферментере значения, заданного по первому каналу задатчика 6. Если температура в ферментере ниже заданной, по Б-входу КБ-триггера 10 от компаратора 7 подается "1", При этом на выходе КБ-триггера 10 также устанавливается "1", вследствие чего исполнительный механизм 11 включает подачу теплоносителя в теплообменную рубашку ферментера. Далее при подключении 2-ш каналов проверяется, достигла ли температура теплоносителя значения, заданного задатчиком соответствующего канала. На этом канале и поступит с инверсного выхода компаратора 7 единичный сигнал к К-входу КБ-триггера 10, опрокинув выход последнего.В этот момент произойдет...
Термодиффузионная камера для исследования процессов градообразования
Номер патента: 1490673
Опубликовано: 30.06.1989
МПК: G01N 1/00, G05D 23/30
Метки: градообразования, исследования, камера, процессов, термодиффузионная
...специального устройства, состоящего из микронасоса 18 марки 1 МК-ЛМС проиэводительностью 0-0,5 л/мин, кольца 19 и трубок иэ вставленного в оправку 8 круглого 35 20-22. Для предварительного охлаждения микронасос укрепляют на охлаждаемой плите 4. Охлажденный воздух, очищенный или с исследуемымаэрозолем, поступает в кольцо 19,в котором имеются спирально расположенные прорези 23. Поверхностью спрорезями кольцо прижимается к смоченной ткани, находящейся на верхнейповерхности плиты 1 и являющейсяисточником пара. Поток воздуха,подаваемый насосом, проходя по кольцу,охлаждается, увлажняется и черезгибкую трубку 22 выходит, обдуваяпробу. Температура поверхности кольца и выходящего из трубки воздухафиксируется термопарами. На поддоневблизи...
Устройство для автоматического управления процессом биологической очистки сточных вод
Номер патента: 1491817
Опубликовано: 07.07.1989
Авторы: Кутас, Патеюк, Станишкис, Юодис
МПК: C02F 3/02, C02F 3/34, G05D 27/00 ...
Метки: биологической, вод, процессом, сточных
...Г Г и Би Бы. Результаты изиере- Отфильтрованные значения ь н а лений испольэ тся лую я для решения задачи ступают на входы двухканального регу 15расчета кинетических коэффициентов лятора 14.МатЕМатИЧЕСКОй МОДЕЛИ - щ ) Кэ)1 а 111) Двухканальный регулятор 14 сравметодом скользящего допуска, Величи- нивает величины 1 и Х) рассчитанные ны коэффициентов К),.) К в уравке- в блоке 13, с заданиями Я и Х расназ И е ниях измерении определяется сопостав- считанными в блоке 9 ф20и формирует на лением показаний измерителей 11 и 12 выходах управляюцие сигналы и обесскорости потребления кислорода и кон- печивающие стабилизацию концентрации центрации активного ила с реэультата- эагряэнений в очищенной воде путем ми лабораторных анализов.изменения...
Способ автоматического регулирования процесса нейтрализации фосфорной кислоты аммиаком
Номер патента: 1491864
Опубликовано: 07.07.1989
Авторы: Живописцев, Кульков, Лебедев, Нестеренко, Поленов, Черниенко, Ярко
МПК: C05B 7/00, G05D 27/00
Метки: аммиаком, кислоты, нейтрализации, процесса, фосфорной
...для полного смешения спотоком фосфорной кислотыв ФАН (зависит от конкретного конструктивного исполнения ФАН, например0,35);Джа = 5790- удельная энергия обраэокгвания моноаммонийфосфатав результате реакции в ФАНкислоты с аммиаком. Допустим при неизменной нагрузкеувеличилось (уменьшилось) вычисленноеустройством 25 значение величины .Это свидетельствует о том, что изменились действующие на процесс неконтролируемые возмущения, например изменился в кислоте состав примесей, увеличилась (уменьшилась) вязкость пульпы, а значит, ухудшились (улучшились)условия реакции.Регулятор 26, сравнив. сигналы отустройства 25 и задатчика 27, вырабатывает управляющее воздействие,которое при помощи стабилизирующегорегулятора 14 (уменьшает)...
Способ автоматического управления процессом гидрирования ацетиленовых углеводородов
Номер патента: 1491868
Опубликовано: 07.07.1989
Авторы: Копылова, Куропатченко, Чугайнов
МПК: C07C 5/02, G05D 27/00
Метки: ацетиленовых, гидрирования, процессом, углеводородов
...на величину концентрации ацетиленовых углеводородов в очищеннойФракции,Основными управляющими воздействиями на процессы являются расход водорода и температура на входе в реактор. При этом расход водорода используется для регулирования концентрацииацетиленовых углеводородов на выходеиз реактора, а температура на входе вреактор - для регулирования величины потерь этилена,Определенное сочетание величины двух этих управляющих воздействий позволяет осуществить оптимизацию процесса в соответствии с изложенным критерием.Для этого сигнал с хроматографа 8, пропорциональный концентрации ацетиленовых углеводородов на выходе из реактора, поступает на вход регулятора 1 О в качестве переменной. Заданием для регулятора 10 служит регламентная величина...
Способ управления циклическим процессом дегидрирования
Номер патента: 1491869
Опубликовано: 07.07.1989
Авторы: Кузнецова, Миронов, Тучинский, Тушканов, Филипченков
МПК: C07C 5/32, G05D 27/00
Метки: дегидрирования, процессом, циклическим
...воды на орошение скруббера 6. С помощью регулятора 12 регулируют температуру впечи 4, которая определяет степеньперегрева сырья и пара. С помощьюрегулятора 13 по замеру от датчика 14 воздействием на клапан 15 регулируют температуру на входе в реактор 1,С помощью функционального блока 20, реализованного в УВМ 18, корректируют задание регулятору 8,например, по следующему закону;С = С + К Сс с е ) где Со - базовое значение нагрузкина интервал контактирования,С помощью блока 21 корректируют задание регулятору 13, например, по следующему закону: огде Т - базовое значение температуькры на входе в реактор наинтервал контактирования.Значение С концентрации дивиньнила в контактном газе определяют по информации от анализатора 16, а коэффициенты К...

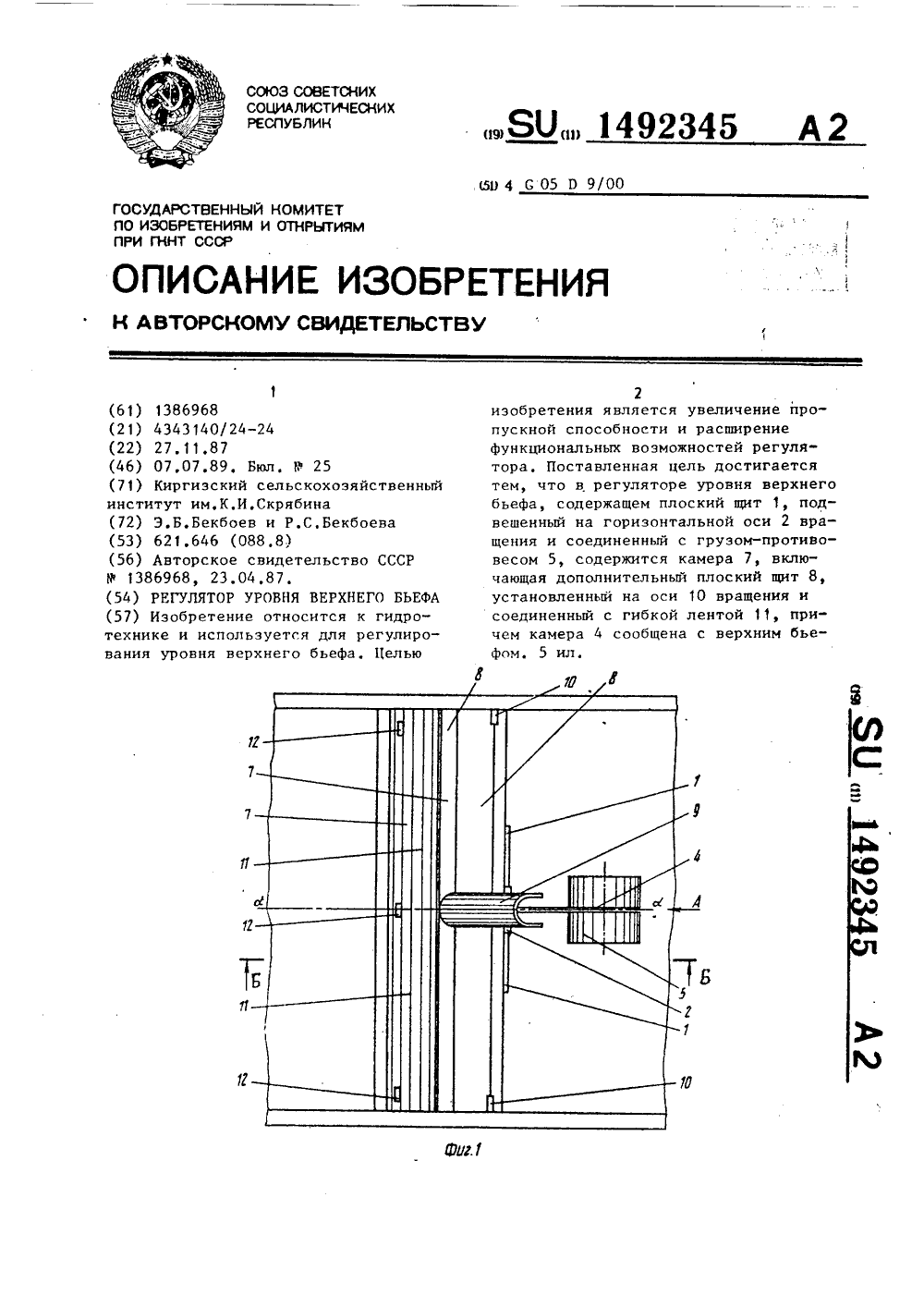

Регулятор уровня верхнего бьефа
Номер патента: 1492345
Опубликовано: 07.07.1989
МПК: G05D 9/00
Метки: бьефа, верхнего, регулятор, уровня
...воды положением дополнительного плрского45 п 1 ита 8,Сбрасываемый над щитом 8 поток воды разделяется рассекателем 9 на двеполовины и, обтекая рассекатель 9,сбрасывается в нижний бьеф сооружения. При этом в силу того, что рассекатель 9 расположен симметричноотносительно продольной оси щита 8,поток воды, стекающий со щита 8, консоли 4 не касается, что исключаетвозможность налипания плавника наконсоль 4 плоского щита 1.Следовательно, рассекатель 9 щита8 выполняет функции защиты консоли4 щита 1 от плавника, что гарантиру 5 10 5 20 25 30 бьефа на щит 1 действует момент вращения от силы давления потока воды, а со стороны нижнего бьефа - момент вращения от силы веса груза-противовеса 5При наличии избыточного расхода в сооружении (фиг,4)...
Устройство для регулирования температуры
Номер патента: 1492346
Опубликовано: 07.07.1989
Авторы: Казанцев, Колесников
МПК: G05D 23/19
Метки: температуры
...камерой первого пневмогидроаккумулятора 4 . Под воздействием сжатого газа н газовой камере первого пневмогидроаккумулятора 4 происходит перемещение поршня, теплоноситель передавливается по контуру: жидкостная камера первого пненмогидроаккумулятора 4 - второй трехходоной переключающий клапан 11 - нагреватель 2 - объект 1 - первый обратный клапан 12 в жидкостн камера второго пневмогидроаккумулятора 5. Проходя через объект 1 горячий теплоноситель отдает тепло, тем самым осуществляя его нагрев, При этом объем газовой камеры первого пненмогидроаккумулятора 4 увеличивается, а жидкостной 5 10 15 20 25 30 35 40 45 50 уменьшается, В то же время объем жидкостной камеры второго пненмогидроаккумулятора 5 увеличивается, а газовой уменьшается, При...
Способ автоматического управления установкой по производству этилена, пропилена и бензола
Номер патента: 1493652
Опубликовано: 15.07.1989
Авторы: Арапова, Гермашев, Косарев, Курицын, Олейников, Фастовец, Чуковенков
МПК: C10G 9/20, G05D 27/00
Метки: бензола, производству, пропилена, установкой, этилена
...ограничения уставки выдаются блоком 35 на регуляторы 209, 10 и 14.Блок 35 реализуется с поиощьистандартных элементов УСЭППА (элементы сложения, вычитания, сравнения,ограничения и т.д.) или с помощьюсредств вычислительной техники, например, микроЭВМ 3-60, миниЭВМ СММ.При поступлении от блока 37 управляющих сигналов на включение нормально разомкнутых переключателей 32 и 3034 эти переключатели нключаютс. ииьЮориация от датчика 21 уровня бенэола и блока 31 памяти поступает вблок 33 анализа ситуации по бензолу.В блоке 33 теку 1 шй уровень бензола вего хранилище Ь (.;), поступающий от35датчика 21, сравнивается с уровнембензола, запомненным блокои 31,Ь (С) а также с 3 аданныи урон нембенэола в хранилище Ь . Блок 33 на40основе анализа ситуации...
Способ управления курсом самоходного агрегата
Номер патента: 1493981
Опубликовано: 15.07.1989
МПК: G05D 1/02
Метки: агрегата, курсом, самоходного
...- пдежности управления.На фиг,1 представлена схема устройства, реализующего предлагаемый способ; па фиг.2 - график управления о содержит ультраэвуко-,1, блок сравнения 28014939811493981установленных отражающих поверхностей, которые служат системой отсчета.Способ осуществляется следующимобразом,5Координата У поступает на блоксравнения 5, где сравнивается с граничными значениями Умен и У.(фиг 2).При выходе эа граничные значения,т.е. при необходимости смещения на 1 ОЛХ, с блока сравнения выдается единица в счетчик 7. Текущее значениекоординаты Х с локатора 1 выдаетсяв блок сравнения 2, где сравнивает)ся с Х . При необходимости коррекции курса выдается сигнал на исполнительные механизмы (последнне могутбыть: привод рулевых колес...
Регулятор расхода
Номер патента: 1493982
Опубликовано: 15.07.1989
Авторы: Дрончак, Матвеев, Перцов, Реш
МПК: G05D 7/01
...15 камеры, соединенные соответственно с входным каналом 16 и выходным каналом 17, соединенным междусобой через второй дроссель 18, Клапан 11 подпружинен пружиной 19 с винтом 20. 40Регулятор работает следующим,об- О разом,При подаче рабочей среды во входной канал бона дросселе 18 возникает перепад давления, который действует на кольцевой поршень 12, Регулирующий клапан 9 закрыт и эа счет разности площадей поджат герметиэирующей фаской к корпусу и разделяет первую камеру 14 от спивной полости 10. С увеличением расхода перепад давления на дросселе 18 и сила, действующая на поршень 12 увеличивается. Преодолевается усилие пружины 19 и клапаноткрывает свре седло и пропус кает жидкость из камеры 14 через дроссепь 8 в сливную полость 10. За...
Регулятор режимов работы насосной станции
Номер патента: 1493984
Опубликовано: 15.07.1989
Авторы: Науменко, Попов, Смолянский, Тазетдинов
МПК: G05D 16/20
Метки: насосной, работы, регулятор, режимов, станции
...испол 5 нительному механизму 25 снова пройдет команда на увеличение частоты вращения вала насоса насосной станции. Так будет до тех пор, пока фактическая производительность трубопровода не станет равна заданной, т.е, частота сигналов, поступающих с датчика расхода 15 через формирователь прямоугольного сигнала 16 на первый вход блока сравнения 18, сравняется с частотой сигналов, поступающих с выхода задатчика производительности трубопровода 19 на его второй вход. В этом случае на первом и втором вы ходах блока сравнения 18 напряжения станут равны логическому нулю. Прохождение команд через логические элементы И 12 и 14 прекратится. Исполнительный механизм 25 обесточится. 25 Насосная станция 27 и трубопровод 28 будут работать с заданной...
Устройство для регулирования температуры
Номер патента: 1493985
Опубликовано: 15.07.1989
Автор: Аржанникова
МПК: G05D 23/19
Метки: температуры
...отсл -С ос мкк 1Рн КнК 1 отслос ) где К,. коэффициент, характеризующий условия теплоотдачи игеометрические размеры1-го дополнительного объекта регулирования;к . - сопротивление 1-го дополН 1нительного нагревателя;С сд - требуемая температура отслеживания 1-го дополнительного объекта регулирования. 30При температуре окружающей средыъ Сс мнКканал отслеживания температуры основного объекта формирует режим работы основного исполнительного элемента, при котором средняя мощность, рассеиваемая основным нагревателем 4, компенсирует теплоотдачу споверхности основного объекта регулирования при его температуре, равной требуемой температуре отслеживания:Т -".рнор К(отсл- ос) - - Т - - нмекс 1 где Т - период сигнала, формируемого основным...
