G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 928315

Опубликовано: 15.05.1982

Авторы: Луньков, Рукавицын

МПК: G05D 16/12

Метки: газа, давления, поплавковый, регулятор

...регулятор давления газа, содержащий корпус с входным и выходным патрубками и установленный в нем поплавок, жестко связанный через шток с конусным клапаном, уста" новленным в выходном патрубке, содер40 45 50 55 ти в корпусе 1. В таком режиме шток4 с конусным клапаном 5 свободно перемещается в отверстии рычага 9. 60Рычаг 9 не препятствует подъему поФормула изобретения Поплавковый регулятор давления65 газа, содержащий корпус с входным и жит дополнительный поплавок, связанный с шарнирно закрепленным в корпусе рычагом, в отверстии которого ус-тановлен шток.На чертеже изображен поплавковыйрегулятор давления газа,Регулятор содержит корпус 1, поплавок 2 поплавковую камеру 3, шток4, конусный клапан 5, барботажнуютрубу б, дополнительный...

Номер патента: 928316

Опубликовано: 15.05.1982

Авторы: Ажогин, Бастрыгин, Бирев, Костюк, Мовчан, Мысак

МПК: G05D 21/00

Метки: процессов, технологических

...нели- ,45 нейного элемента поступает также на вход контура формирования задания регулятору точного канала, где проходит последовательно второй блок умножения б, элемент задержки 10, третий сумматор 11 и поступает на второй вход (камера задания) регулятора 3. За время запаздывания в элементе задержки регулятор грубого канала 8 отрабатывает регулирующее воздействие. Когда сигнал канала формирования задания поступает на второй вход регулятора 3, изменяется величина задания регулятору 3 таким образом, что появляется рассогласование, противоположное по знаку тому, которое 60 вызвало изменение регулирующего воздействия, регулятор отрабатывает это рассогласование, его выходной сигнал при этом входит в зону нечувствительности нелинейного...

Номер патента: 928317

Опубликовано: 15.05.1982

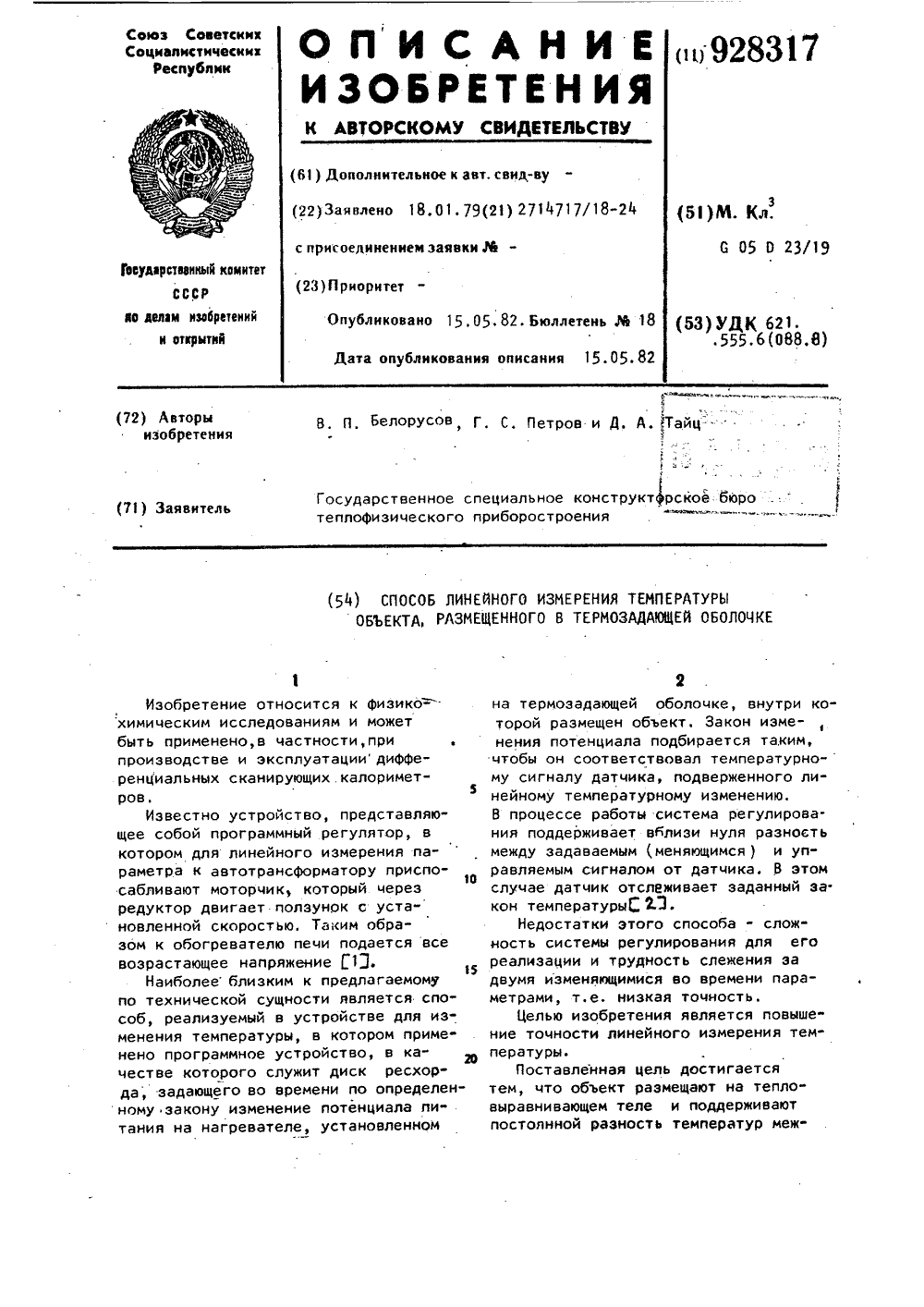

Авторы: Белоусов, Петров, Тайц

МПК: G05D 23/19

Метки: изменения, линейного, оболочке, объекта, размещенного, температуры, термозадающей

...цель достигается тем, что объект размещают на тепло" выравнивающем теле и поддерживают постоянной разность температур меж8317 ВНИИ аказ 3239/60 Ти дписное т ет ееееее е роектная, 4 лиал ППП "Патент", г. Ужгоро 3 92ду тепловыравнивающим телом и термо-эадающей оболочкой,Способ основывается на физическомявлении, заключающемся в следующем :если одно из двух тел, находящихсяв тепловом контакте, меняет своютемпературу линейно во времени соскоростью Ь-ф-" и второе тело чеЮреэ некоторое время тоже меняет температуру с той же скоростью,.но приэтом отстает по температуре на постоянную величинуьсщ п)Ь,где Ь 1- отставание по температуре;в - постоянная тепловой инерции,Это физическое явление дает исклюгчительно удобный способ...

Номер патента: 928318

Опубликовано: 15.05.1982

Автор: Евстратов

МПК: G05D 23/19

Метки: термостатирующее

...то на входе термостатирующего устройства в местах расположения нагревателей температура может превысить допустимую, т,е, может наступить перегрев. Как только на входе объекта наступает перегрев, а сигнал на входе компаратора 15 превысит допустимую величину, то последний срабатывает, перебрасывая компаратор 8 в другое состояние, Та. ким образом, до того момента, покавходные координаты объекта не достиг"нут своих предельных значений, объектдвижется к конечному состоянию с максимальной скоростью при предельномзначении управляющего воздействия,Как только входные координаты объек"та (температура) достигают своегопредельного значения, то управляю,щее воздействие на выходе компарато 3 9283щим входам коммутатора напряжений,кроме того,...

Номер патента: 929576

Опубликовано: 23.05.1982

Авторы: Гит, Зингер, Каспер, Пак

МПК: C02F 1/24, G05D 27/00

Метки: вод, напорной, нефтепродуктов, процесса, сточных, флотацией

...вод дополнитель.но содержит анализатор нефтепродуктов,установленный на входе флотационногорезервуара и подключенный к одному 1 Оиз входов регулятора соотношения расходов рециркулирующего потока и сточной воды, а анализатор нефтепродуктов в очищенной воде соединен с регулятором соотношения расходов рециркулирующего потока и воздуха.На чертеже представлена схемаустройства для регулирования процесса очистки сточных вод от нефтепродуктов напорной Флотацией.20Устройство состоит из установленных яа входе и выходе флотационногорезервуара 1, анализаторов содержания неФтепродуктов в сточной воде 2.и очищенной воде 3, расходомеров 4сточной воды, рециркулирующего потока 5 и воздуха 6, регулятора 7 соотно.шения расходов сточной воды и...

Номер патента: 929593

Опубликовано: 23.05.1982

Автор: Кузьмин

МПК: C02F 3/00, G05D 27/00

Метки: биохимической, вод, кислороде, потребности, природных, сточных

...проба сточной или природной воды и проба разбввляющей воды помещаются в соответствующие автономные реакционные сосуды 1 и 2, предварительно подвергнутые тщательной стерилизации. Затем в сосуды 1 и 2, полностью заполненные пробами воды, устенавливаются датчики 3, 12 и 4, 13растворенного киспорода и нитридов, также предварительно простерилиэован.ные после калибровки регуляторами 24,30 и 25, 31 и компенсации их фоновых сигналов компенсаторами 26, 32 и 27, 33 по аттестованным газовым смесями стандартным растворам. Избыток воды из обоих сосудов 1 и 2 удаляется приустановке датчиков 3, 12 и 4, 13 повнутренним поверхностям горловин 7,16 и 8, 17, Включаются термостат 21, поддерживающий температуру в обоих сосудах 1 и 2, равную +200,1 С, и...

Номер патента: 930279

Опубликовано: 23.05.1982

Авторы: Болотов, Иконников

МПК: G05D 3/10

Метки: акустических, аподизации, волнах, поверхностных, устройств

...элемента индикатора, положения устройства использована имею 45щая .штриховую структуру поверхностьаподизируемого устройства.На чертеже изображена оптическая схема установки,Схема содержит осветитель 1, конденсатор 2, координатный стол 3, аподизируе 50мое устройство 4 (фотодатчик), обьектив5, зеркало б оптическую систему 7, диафрагму 8 (затвор), лазер 9, фотодетектор10, окуляр 12, зеркало 11, блок программного управления 13 и привод координвтного стола. Зеркала 6 и 11, осветитель1, конденсатор 2, обьектив 5 составляютцвекци онную систему. 79 4Излучение лазера 9, оградиченное диафрагмой 8 и сформированное оптическойсистемой 7, фокусируется обьективом 5на поверхность изделия 4, установленногона координатном столе 3. Последний...

Номер патента: 930280

Опубликовано: 23.05.1982

Авторы: Малахов, Никифоров

МПК: G05D 7/01

Метки: прямоточный, расхода, регулятор

...окон сеала равны по цлине свободным концам пласпн от их конца ао места контакта с уплотняюшими поверхностями сеала. Откуца имеем Слеаовательно, аля поааержания постоянного расхода алина свобоаных концов пластин цолжна изменяться согласно зависим ос ти-(ц-бГИ -(4)Консольно закрепленная регулирующая пластина поа воздействием перепаца аввления может рассматриваться как консольная балка, на которую аействует распреаеленная нагрузка, уравнение упругой линии которой имеет слецуюший виц:лР з ьРгае- ширина пластины, которая несколько больше ширины прохоцно го се чения се цла, т.еЬа.,Поцставляя выражение (4) в уравнение (5) и принимая величину Р:йРкогца пластина полностью касается профиля уплотняюших поверхностей, получим; и х 4 Х(К 3 =Их)ф -)ЬЬ...

Номер патента: 930281

Опубликовано: 23.05.1982

Авторы: Биличенко, Маковкин, Сидоренко, Темненков

МПК: G05D 9/00

Метки: дозирования, керамических, суспензий

...с кжмм первоговхоаа устройства,Э 5 в результате чего зааающий электрод перемещается до тех пер, пока на выхоавх блока 16 сравнения не образуются потенциалы логической 1", а на выхоае схе: Юмы 19 разрешения перемещения электраа Вверх логического Опоа воэаействнем которого блок 13 управжниязапрещает поцачу напряжения питания на электроавигатель.45С первого выхоца блока сравнения ло тенцивл логической 1 поступает на трэтьи входы схем разрешения перемещенияэжктроааВверхи наполнения емкости,на выхоае которой образуется потенциаллогической 1, поступающий на первыйвхоа блока 13 управления.Блок 13 управжниц через соответст-.вующий ключевой элемент разрешает открыгие впускного клапана 9 аля наполне ния емкости суспензий с зааающим...

Номер патента: 930282

Опубликовано: 23.05.1982

Авторы: Лийв, Щедрин, Ылясов

МПК: G05D 9/02

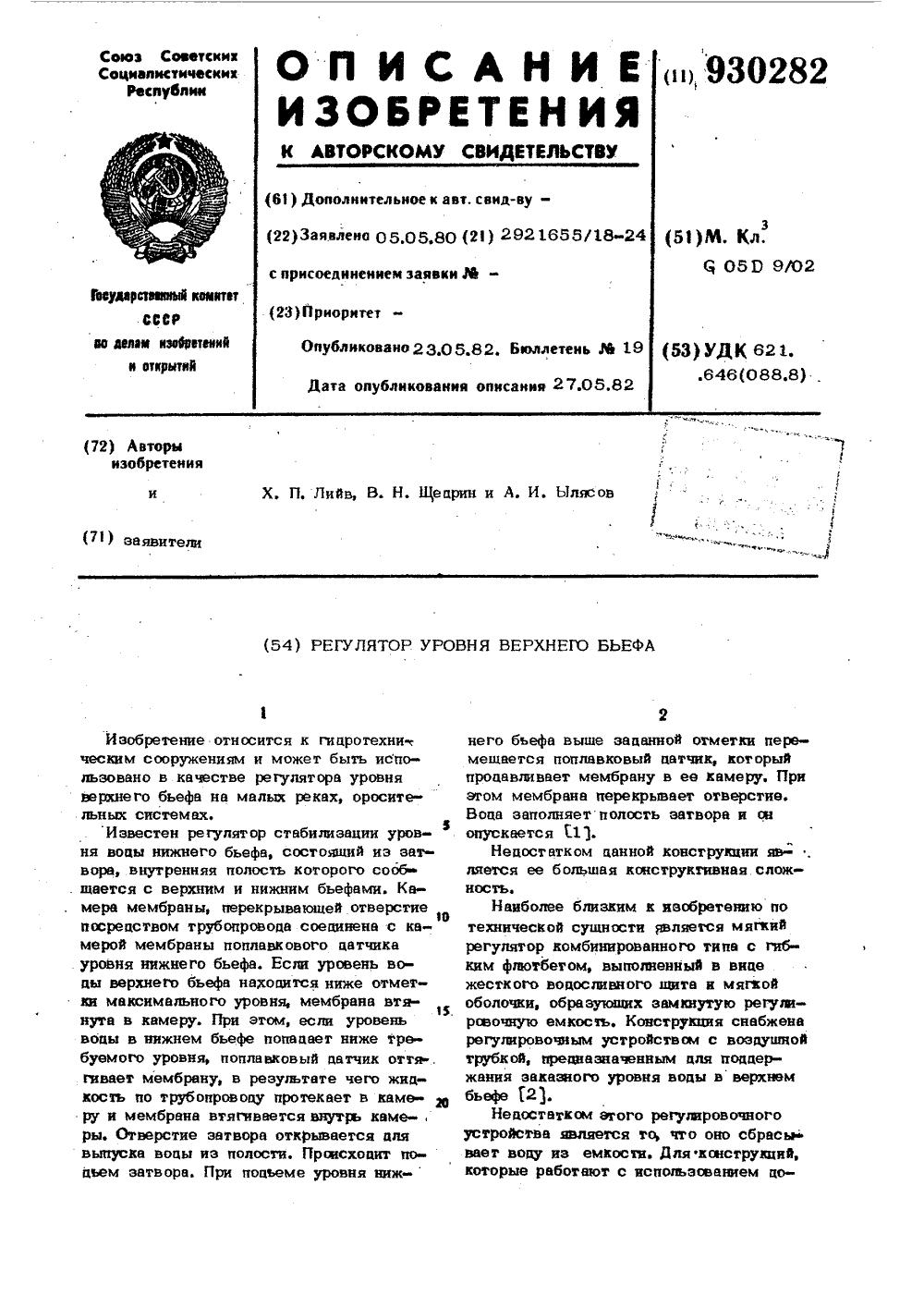

Метки: бьефа, верхнего, регулятор, уровня

...бьефе.На фиг. 1 приведен вид регулятора в момент пропуска минимальных расходов; на фиг. 2- в момент сработки при пропус ке. максимальных расходов.Регулятор уровня верхнего бьефа состоит из затвора в виде жесткого щита 1 и гибкой оболочки 2, образующих замкнутую регулировочную,полость 3. Вода из этой полости сбрасывается через напорный трубопровод 4 в емкость 5. Вода из емкости 5 по сливной трубе 6 поступает в трубу 7. В месте перехода трубы 6 в трубу 7 установлен обратный клапан 8, соединенный тягой 9 с поплавком 10,Тяга 9 снабжена направляющей 11 5 10 15 20251, Регулятор уровня верхнего бьефасодержащий затвор, полость которогообразована щитом, шарнирно связанным сфлютбетом, и соединенной с ним гибкойоболочкой, о т л и ч а ю щ и й...

Номер патента: 930283

Опубликовано: 23.05.1982

Автор: Балан

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, сооружений, уровня

...направленная си- ррла, обусловленная разностью уровнейводы в бьефах, что требует увеличенного, по сравнению с открытым отверстием погружения поплавка датчика подуровень воды, 25Цель изобретения - повьппение надежности и точности ,.устройства,Указанная цель достигается тем,что в устройстве, содержащем секторный затвор, полость которого соедине- Збна с нижним бьефом через питающийтрубопровод, на котором установленпервый клапан, связанный со штокомпоплавкового датчика уровня нижнегобьефа дополнительно содержится вто 35рой клапан, установленный на штокепоплавкового датчика уровня нижнегобьефа, поплавковый датчик уровняверхнего бьефа, на штоке которогоустановлены третий и четвертый клапа 46ны, причем второй и третий клапаныустановлены...

Номер патента: 930284

Опубликовано: 23.05.1982

Авторы: Гринберг, Кибальников

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, регулятор, сооружений, уровня

...бьефа ниже заданной отметки, на которой установлен выходной конец трубопровода 7, то к сужению сопла Вентури выпуск- ЗО ного патрубка 4 подсасывается воздух по трубопроводу 5, уменьшая тем самым его расход, который определяется по формуле расход жидкости черезсопло Вентури;коэффициент гидравлического сопротивления; де ечения патрубка.свободного паплощадь ускорен дения;перепад ровней; вакуума- величина нии сопл При поступлении атмосферного воздуха по трубопроводу в сужение сопла Вентури величина ЙВв формуле 11) становится равной нулю и расход через сопло Вентури уменьшается, В том случае, когда конец трубопровода, соеди-ненный с соплом Вентури, оказывается в воде и доступ атмосферного воздуха прекращается, 11в формуле 11) достигает...

Номер патента: 930285

Опубликовано: 23.05.1982

Авторы: Биркенбаум, Новожилов, Серегин, Уваров, Фадеенко, Федоров, Якобсон

МПК: G05D 9/04

Метки: жидкости, регулятор, уровня

...между составными частями рычажно 35валиковой передачи выполнен в видестяжного винта. Кроме того, узел для изменения. взаимного углового положения состав 40ных частей рычажно-валиковой передачи выполнен в виде червячной передачикНа Фиг. 1 изображен регулятор уровня жидкости, общий вид; на Фиг, 2разрез А-А на фиг, 1,Регулятор содержит герметичный сосуд 1, мембранный датчик 2 уровня,мембрана которого делит сосуд 1 надве полости с входными каналами 3 и 4,усилительное реле 5 с выходными каналами 6 и 7 и разрезная рычажно-валиковая передача 8, соединяющая жесткий центр 9 мембраны датчика 2 уровня с заслонкой 10 (струйной трубкой)усилительного реле 5. Заслонка 10 для 55получения линейной характеристикиАр = К(Ь Н) выполнена трапецеидальной...

Номер патента: 930286

Опубликовано: 23.05.1982

Авторы: Абдулханов, Степанцев

МПК: G05D 9/12

Метки: многопозиционный, регулятор, уровня

...момента МвР, приложенного к ротору. При М рМс, где М - момент сопротивления механизма, ротор начинает вращаться. Вращающий момент, развиваемый двигателем при скорости вращения ротора и0, называют пусковым и обозначают Мп,Для оценки величин относительной скорости вращения ротора двигателя и магнитного поля используют понятие скольжения Я Асинхронный двигатель использует вырабатываемую им механическую энергию для привода шнека, причем к его входному валу необходимо приложить МР при заданной скорости вращения, ибо механическая мощность Р определя.ется как, Р =ид/9,55 с 8 т 1 щ н.и об/минД 9,55 Различают механическую"характеристику электрического двигателя, представляющую собой зависимость МР .К(п) и механическую характеристику...

Номер патента: 930287

Опубликовано: 23.05.1982

Автор: Чернов

МПК: G05D 9/12

Метки: емкости, жидкого, поддержания, уровня, хладагента

...этом элементы И-НЕ 8 и 9 закрыты по второму входу, на выходе элемента И-НЕ 8 имеется высокий уровень потенциала, устанавливающий счетчик 11 в нулевое состояние, на выходе которого имеется низкий уровень потенциала, на выходах элементов И-НЕ 9 и 13 имеется высокий уровень потенциала, при этом нагреватель 6 выключен блоком 18 коммутации и жидкий хладагент в ловушку 1 не подается. Устройство включается при подаче с блока 10 запуска высокого уровня потенциала, при этом элементы И-НЕ 8 и 9 открываются по второму входу. Если хладагент отсутствует в сливном резервуаре 4, т, е, уровень его в ловушке ниже необходимого или отсутствует, то по электрическому сигналу термодатчика 5 на выходе порогового элемента 7 устанавливается высокийуровень...

Номер патента: 930288

Опубликовано: 23.05.1982

Автор: Брацлавский

МПК: G05D 11/00

Метки: дозирования, жидкостей

...количество импульсов, прошедшее от генератора 5 к двигателю 3 при выдаче дозы, должно быть равно числу Х, записанному в блоке 7 записи и считывания.Однако в силу наличия люфта в передаточном механизме, вал двигателя 3 повернется на некоторый угол, т.е, отработает некоторое количество импульсов и, прежде чем начнется перемещение плунжера дозирующего элемента и вьдача дозы. Для компенсации люфта блок 8 коррекции обеспечивает измерение и запись в счетчике 17 фактического значения люфта при обратном ходе дозирующего элемента на забор дозы и подачу в блок 4 управления шаговым двигателем при прямом ходе на выдачу дозы избыточного числа нмпульческому значению люфта, сигнал реверса поступает также на третий вход0 блока 8 коррекции.При этом...

Номер патента: 930289

Опубликовано: 23.05.1982

Авторы: Бондаренко, Ильин, Кононов, Сергеев, Терещенков, Церковный

МПК: G05D 13/26

Метки: дизельгенератора, регулятор, скорости

...перестановку поршня 3 при изме 930289нении условий равновесия между движущими силами центробежного датчика 1 скорости, силой сопротивления пружины механизма предварительной настройки регулятора 5, электромагнитной силой электромагнита 7 и демпфирующей силой, создаваемой якорем электромагнита 9, кинематически соединенного через пружинный демпФер 8 с золотником 4 исполнительного сервомотора 2. 16Регулятор работает следующим образом.При нарушении установившегося режима датчик 12 скорости Формирует сигнал, который вызывает изменение И тока в обмотке 11 электромагнита 7.Создаваемая при этом электромагнитная сила перемещает якорь 9 электромагнита и изменяет условия равновесия золотника 4, который устанавлива ется в положении,...

Номер патента: 930290

Опубликовано: 23.05.1982

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления, регулятор

...тем, что регулятор давления газа, содержащий корпус с входной и выходной полостями, с установленным в нем чувствительным элементом, связанным толкателем с расположенным в входной полости клапаном, содержит шайбу, в центральном отверстии которой расположен толкатель, причем на одном торце шайбы выполнено седло клапана, а на другом - кольцевой выступ, торцовая поверхность которого вместе с периферийным участком. торцовой поверхности шайбы связаны с торцовой поверхностью корпуса, при этом высота кольцевого выступа равна где Н - высота кольцевого выступа,мм;К - 1,2 10 -8,5 10 коэффициентпропорциональности;1.1 - наружный диаметр шайбы, мм;Й - диаметр центрального отверстия, мм;Б - ширина уплотняющей поверхности седла, мм.На фиг, 1...

Номер патента: 930291

Опубликовано: 23.05.1982

Авторы: Васильев, Ермилов, Мирзоян

МПК: G05D 23/13

Метки: жидкости, рабочей, температуры

...сообщенс баком 1 линией всасывания 17.Система работает следующим образом, ЮРабочая жидкость по линии слива8 поступает в масляный бак 1, В зависимости от температуры и вязкостирабочей жидкости на управляемом дрос"селе 7 изменяется перепад давления,Давление жидкости перед дросселем 7через трубопроводы 9 передается в полости 1 О, образованные между стенками 11 бака и подвижными подпружиненными элементами 2 масляного бака 1.При низкой температуре перепад давле"ния на регулируемом дросселе 7 значительно больше, чем при.высокой. Поэтому при низкой температуре в полостях 10 бакадавление повышается. и 35подвижные элементы 2, преодолеваясопротивление упругих элементов (например, пружин) 15 и давления жндкости в полости 16 между подвижными...

Номер патента: 930292

Опубликовано: 23.05.1982

Автор: Борисоглебский

МПК: G05D 23/24

Метки: температуры

...питания на усилитель 3.Устройство работает следующим образом.В случае, когда температура регулируемой среды и сопротивление датчи ка 2 температуры, находящегося.под еевоздействием, равны заданным значениям, термочувствительный мост 1 находится в равновесии. При этом с измери.тельной диагонали моста 1 снимается 15 нулевое напряжение. Обмотка 5 релеобесточена, Нагреватель 9 отключен.Входная клемма 19 усилителя 4 через1 резистор 12 ВС-цепочки и размыкающийся контакт 6 подключена к выходу де лителя 14 с наибольшим уровнем напряжения. Конденсатор 18 ВС."цепочки заряжен. При этом усилитель 4 с регулируемым коэффициентом усиления обеспечивает наибольшее усиление сигнала.25 При отключении температуры регулируемой среды от заданного уровня...

Номер патента: 930293

Опубликовано: 23.05.1982

Авторы: Думченко, Новопашин, Потапов, Янцен

МПК: G05D 27/00

Метки: волокна, жаростойкого, процессом

...под действием тока, получаемого от источника питания, образованного блоком 4 тиристорного управления, трансформатором 5 напряжения, детектором 6 и фильтром 7, выходы которого соединены с электродами затворов 3. Подаваемая в камеру 2 парогазовая фаза 8 подвергается пиролизу на раскаленной поверхности нити 1, в результате чего на последней осаждается мелкокристаллический осадок карбида кремния (БАС) факторы, определяющие кинетику процесса, контролируются посредством датчиков 9, 10, 1, диаметра подложки тока через подложку и напряжения на.затворах 3. 293 4Выходной затвор охлаждается водой,подаваемой по трубопроводу 12, Темпе, ратура воды контролируется датчиком13 до и датчиком 14 после ее контакта с выходным затвором, а ее...

Номер патента: 932465

Опубликовано: 30.05.1982

Авторы: Беренштейн, Живило, Ларионова, Шпектор

МПК: G05D 7/00

Метки: дозирования

...4 находится на нулевом делении шкалы, а движок датчика 2 находится в выведенном положении. После подачи входного сигнала на триггер 23 через клемму 27 и включения питателя, материал поступает в бункер дозатора, При этом стрелка 3 весов 4 отклоняется от нулевого деления шкалы и перемещает движок датчика 2. Предположим, положительная полуволна источника переменного напряжения проходит от верхней клеммы к нижней через датчик 2, потенциометр 5 и один из задатчиков 1 с диодами 7 и 8 соответственно, а отрицательная полуволна - в обратном направлении. Положительная полуволна проходит через диод 7, контакт26, задатчик 1 и резистор 6, а выделяемым на задатчике падениеМ напряжения через диод 9 заряжается конденсатор 11. Напряжение заряда этого...

Номер патента: 932466

Опубликовано: 30.05.1982

Авторы: Гринберг, Кибальников

МПК: G05D 9/00

Метки: бьефа, воды, нижнего, уровня

...преалагаемого устройства позволяет уменьшить затраты водыпри поливе риса на 10%, поддерживатьболее точно заданные уровни воды в рисовых чеках и, как следствие, повыситьурожайность риса цри поливе затоплением,Ожидаемый технико-экономическийэффект составляет 30,6 руб./га,а срококупаемости устройства менее 2-х лег.формула изобретенияУстройство аля регулцровация уровняводы нижнего бьефа, соаержащее затвор,выполненный в видеибкой оболочки,полость которой сообщена с верхним инижним бьефами трубопроводом, на котором установлен клапан, связанный с поплавковым датчиком уровня нижнего бьефа,о г л и ч а ю щ е е с я г м, что, сцепью повышения точности устройства, оносодержит установленный в нижнем бьефепоплавок, уравновешенный корпусом...

Номер патента: 932467

Опубликовано: 30.05.1982

Авторы: Кибальников, Шаров

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, сооружений, уровня

...цлярегулирования уровней воды в бьефах,гидротехнических сооружений; на фиг, 2 то же, план.Устройство содержит гибкую оболочку 1 парусного типа, закрепленную сверху к рамке 2, а по бокам и снизу к вП-образной планке 3, горизонтальную ось4 вращения, на которую шарнирно крепятся рамка 2 и спицы 5 рамки, пружины 6, соединенные с рамкой 2 и П-образной планкой 3, тяги 7, соединяющиерамку 2 с поплавками 8,35При увеличении уровня воры в верхнембьефе (картовом оросителе), вызванном необходимостью увеличить уровни воды в нижнем бьефв (чеках), увеличивается напор воды на водосливной. грани рамки 2, При этом в нижний бьеф (чек) увеличивается расход воды, в результате чего уровень в нижнем бьефе (чеке) увеличивается, поплавки 8 под действием...

Номер патента: 932468

Опубликовано: 30.05.1982

Авторы: Бочкарев, Филатьева

МПК: G05D 9/02

Метки: бьефа, верхнего, воды, регулятор, уровня

...15установлен первый трубопровод 3. Йатчик уровня верхнего бьефа выполнен ввиде второго трубопровода 4, патрубоккоторого размещен на отметке заданного уровня и снабжен сильфоном 5 с регулировочным винтом 6, Полость затвора1 сообщена третьим трубопроводом 7 семкостью 8, воздушная полость которойсообщена четвертым трубопроводом 9с вакуумной зоной первого трубопрово- ида 3, а патрубок четвертого трубопровода9 размещен внутри первого трубопровода 3. Под патрубком второго трубопровода 4 устраивается колодец 10, сообщающийся с верхним бьефом.Регулятор работает следующий образом.Постоянным током воды в первомтрубопроводе 3 образуется зона вакуума,вследствие чего через четвертый трубопровод 9 всасывается воздух иэ емкости8. Потери воздуха...

Номер патента: 932469

Опубликовано: 30.05.1982

Автор: Крючков

МПК: G05D 9/02

Метки: бьефах, воды, уровня

...верхнего бьефа максимальной отметки вода поступает в сифон с коленом 23, который заряжает-. ся и создает вакуум в колене 24 другого сифона. Последний также заряжается, и вода из затвора 1 сбрасывается в нижний бьеф через патрубок 25. Затвор 1 поднимается до тех пор, пока уровень воды в нем падает до нижнего отверстия патрубка 25 или уровень в верхнем бьефе не снижается до отверстия патрубка 26,После этого сдвоенные сифоны частично или полностью разряжаются воздухом, поступившим через патрубки 25 или 26,3 93246нию к поплавку 6 по вертикали. К сифону5 в его верхней точке подсоединен трубопровод 7, имеющий гибкую вставку, концевой участок которой - входной патрубок8 - жестко связан с штоком 9, установленным в направляющей втулке 10 с...

Номер патента: 932470

Опубликовано: 30.05.1982

Автор: Урин

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, сооружений, уровня

...функциюмеханизма сигнализации предельного значения уровня верхнего бьефа,Датчик 8 уровня имеет поплавок 15, 59жестко связанный с кдапаном 16 и установленный на отметке 17 регулируемогоуровня нижнего бьефа,Трубопровод 6 проходит через корпус1 0 запорного органа 7.Поплавок 13 установлен на высоте,соответствующей аварийной отметке 18уровня верхнего бьефа,Масса противовеса 14 несколько нижемассы поплавка 13.Работа устройства происхоаит следующим образом,В нормальных условияк, когца уровеньводы верхнего бьефа находится нижеаварийной отметки 18 поворотная втулка 1 1 поворачивается в корпусе 1 0 подвоздействием моментов, созцаваемыхусилием, равным разности масс поплавка 13 и противовеса 14 по часовой стрелке до упора одной из сторон...

Номер патента: 932471

Опубликовано: 30.05.1982

Автор: Орунас

МПК: G05D 13/10

Метки: датчик, скорости, центробежный

...к осивала щели, расположенной в плоскости центров масс шариков, причем концы гибкихтяг связаны с подпружиненным исполнительным . элементом,На фиг. 1 изображен центробежныйдатчик скорости; на фиг, 2 - разрез А-Ана фиг. 1,Центробежный датчик скорости содержит корпус 1, связанный с валом 2. В осевой расточке вала 2 расположен подпружиненный пружиной 3 исполнительный элемент 4. Шарики 5 размещены в выполненных в корпусе 1 радиальных пазах 6 и охвачены гибкими тягами 7, распо ложенными в выполненной в корпусе 2 перпендикулярной оси вада 2 щели и концами, связанными с исполнительным элементом 4.Центробежный датчик скорости работает следующим образом.3 932471 . 4При вращении корпуса 1, связанного цен 7 робежные грузы и гибкие тяги, о тс валом...

Номер патента: 932472

Опубликовано: 30.05.1982

Автор: Расчетнов

МПК: G05D 16/00

Метки: давления, регулятор

...1 12 соответствует усилию 10несколько меньшему, чем усилие выходного давления на большую ступеньпоршня 6. Затвор 31 отжат от седла32 концевым элементом дополнительного поршня 33, а сам поршень смецен 15влево толкателем 36. Эксцентриковыйэлемент 37 заФиксирован по боковымповерхностям паза 38 винтом 39,При подаче входного давления газиз входной полости 2 поступает в10выходную полость 3 и по каналу 16во вторую управляющую полость 9. Вустановившемся режиме работы с рас-,ходом ипи без расхода среды ступенчатый поршень 6 уравновешен с одной 25стороны, выходным давлением на большую ступень и с другой стороны пружиной 12 и некоторым давлением впервой управляющей полости 7 на кольцевую площадь, равную разнице плоцадей большей и меньшей...

Номер патента: 932473

Опубликовано: 30.05.1982

Авторы: Мельникова, Перловский

МПК: G05D 16/06

Метки: газа, давления, регулятор

...аналогично тому, как было описано выше, только при этом на чувствительном элементе 22 повторителя 18 со сдвигом уравновешиваются разрежения.При изменении расхода газа через регулятор 1 прямого действия путем изменения сечения нагрузки 9 давление перед этой нагрузкой 5 9324731. Камера 30 соединена с камерой12 опорного давления и через постоянный дроссель 32 с источником питания, а через сопло 33 с атмосферой,Регулятор давления потока газа 5может быть также снабжен источником34 разрежения, подключенным к выходу нагрузки 9 и к выходу задатчикадавления 23.Регулятор давления работает сле- Одующим образом,Газ подается на входной штуцеррегулятора 1 прямого действия ис его выхода подается на нагрузку9, В элементе 1 О сравнения происходит...
