G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1111137

Опубликовано: 30.08.1984

Автор: Белышев

МПК: G05D 7/00

Метки: гидрозатвор

...втулки и с ножевым кольцом, причем опорное кольцо жестко соединено по периметру проточки к нижнему торцу цилиндрической втулки и к ножевому кольцу, размещенному на седле.Цилиндрическая втулка соединена с механизмом подъема через муфту, закрепленную на прижимном кольце и соединенную через резьбовое соединение со штоком привода механизма подъема.Седю 1 о выполнено в виде заглушенной с одного торца втулки, на боковой поверхности которой размещены сбросные каналы.На Фиг 1 показан гидрозатвор, разрез; на фиг. 2 - узел Т на фиг. 1; на Фиг. 3 - узел 11 на фиг. 1; на фиг. 4 - кольцевой узел, увеличеннЫй масштаб.Гидроэатвор содержит водовыпускной цилиндрический корпус 1, внутри которого размещен запорный орган, тонкостенная...

Номер патента: 1111138

Опубликовано: 30.08.1984

Авторы: Заец, Уваров

МПК: G05D 13/62

Метки: скорости, фурье-спектрометра

...эталонного генератора, а также первый и второй преобразонатели 0 код - длительность импульса и, соединенный первым и вторым входами с иХ выходами сумматор, выходом подключенный к входу привода каретки под-, вижных зеркал интерферометров, при чем выход эталонного генератора связан с первыми входаж первого ивторого преобразователей код - дли-.тельность импульса, вторые входы ко"торых соединены с вторым и первымвыходами распределителя импульсовсоответственно, а третьи входы первого и второго преобразователейкод - длительность импульса соединены с выходами первого и второго преобразователей длительность импульсакод соответственно,На Фиг. 1 показана Функциональная схема предлагаемого устройства;на фиг; 2 - эпюры напряжений в различных...

Номер патента: 1111998

Опубликовано: 07.09.1984

Авторы: Корноухов, Левинсон

МПК: C02F 1/24, G05D 27/00

Метки: процессом, флотационной, электролита

...то, что регулирование толщины слоя флотированного шлама производится за счет удаления излишков 25шлама механическим путем. В результате этого происходит разрушение связей между Отдельньпж частицами шлама,их отрыв от основной массы флотированного шлама и переход в электро-"лит, что значительно ухудшает качество флотационной очистки.Цель изобретения - повышение качества очистки электролита путемподдержания оптимальной толщиныслоя флотированного шлама.Поставленная цель достигаетсятем, что согласно способу управленияпроцессом флотационной очистки электролита путем регулирования толщиныслоя флотированного шлама в зависимости от значения толщины слоя флотированного шлама изменяют площадьзеркала- электролита во флотаторе путем...

Номер патента: 1112347

Опубликовано: 07.09.1984

Автор: Оганян

МПК: G05D 16/10

Метки: давления, регулятор

...отверстий 10 полого шара 9, причем плотность шариковразлична относительно плотностидемпфирующей жидкости.Регулятор давления работает следующим образом.Воздух высокого давления, отжимая клапан 4, проходит к выходномуканалу 3, дросселируясь в зазоремежду седлом 5 и клапаном 4, воздействуя на чувствительный элемент ввиде поршня 7.При возникновении колебанийподвижных частей регулятора колеблется герметичная цилиндрическая емкость 8. Полый шар 9 совершаетпоступательно-вращательное перемещения относительно герметичной цилиндрической емкости 8. Эти перемещения приводят к перетеканию демпфирующейжидкости из полости над полым шаром 9 в полость под полым шаром 9, и наоборот, через отверстие 10, зазор между полым шаром 9 и стенками герметичной...

Номер патента: 1112348

Опубликовано: 07.09.1984

Автор: Пожидаев

МПК: G05D 23/02

Метки: внутреннего, двигателя, охлаждения, сгорания, системы, терморегулятор

...изобретения является упрощение конструкции терморегулятора и повышение его надежности. Поставленная цель достигается тем,чтс терморегулятор системы охлаждения двигателя внутреннего сгорания,содержащий коргус с каналом подводаохлаждающей жидкооти от двигателяи каналом отвода охлаждающей жидкости к теплообменнику, с каналомподвода охлаждающей жидкости от теплообменника и каналом отвода охлаждающей жидкости к двигателю и установленные в корпусе регулирующиеор аны, причем полость канала подвода охлаждающей жидкости от двигателясвязана перепускным каналом с полостью канала отвода охлаждающей жидкости к двигателю, и первый термочувствительный элемент, содержитвторой термочувствительный элементи перегородку, образующую в корпуседве...

Номер патента: 1112349

Опубликовано: 07.09.1984

Авторы: Йиржи, Йозеф, Мирослав

МПК: G05D 23/02

Метки: клапана, регулирующего, термопривод

...осевом конусномотверстии направляющей втулки, буртик которой контактирует с прижимнымкопьцом,а в цилиндрическом осевомотверстии направляющей втулки установлен толкатель, свободный конецкоторого контактирует с упорным вкла- .дышем, установленным в изолирующейвтулке и связанным через цапфу,установленную в центральном отверстииизолирующей втулки, с подпружиненнымштокомВ термоприводе установлены опорная втулка и предохранительная пружина, расположенная между буртикомнаправляющей втулки и опорной втулкой, установленной на резьбе в регу-,лировочной втулке. Зазор между торцовыми поверхностями упорного вкладыша и изолирующейвтулки равен рабочему ходу регулирующего клапана.5 На чертеже представлен термопривод регулирующего клапана.Термопривод...

Номер патента: 1112350

Опубликовано: 07.09.1984

Авторы: Варич, Мельник

МПК: G05D 23/19

Метки: регулятор, температуры

...питания, третий делитель 26 напряжения источника питания, выход которого соединен со вторым входом второго операционного усилителя 21, охваченного отрицательной обратной связью с выхода на один из входов, четвертыйрезистор 27, первый вывод которого соединен с положительным полюсом источника 55 питания, пятый резистор 28, первый вывод которого соединен с общим выводомисточника питания, третий 50 4стабилитрон 29, катод которого соединен с задатчиком температуры 2 ивторым выводом четвертого резистора27, а анод - с датчиком 1 температуры и вторым выводом пятого резистора 28,Регулятор температуры работаетследующим образом.Когда окружающая температура выше заданного уровня, то сопротивление датчика 1 температуры меньшесопротивления задатчика...

Номер патента: 1112351

Опубликовано: 07.09.1984

Авторы: Котляров, Новиков

МПК: G05D 23/24

Метки: датчик-реле, температуры

...переключающий элемент,эадатчик температуры срабатывания, источник опорного напряжения, в качестве чувствительного элемента применен однопереходный транзистор, эмиттер которого соединен с резистивным задатчиком температуры срабатывания, подключенным к источнику опорного напряжения, а последовательно с межбазовой цепью однопереходного транзистора включен исполнительный переключающий элемент срабатывания.,На фиг. 1 изображена упрощенная схема однопереходного транзистора, на фиг. 2 - вольт-амперная характеристика однопереходного транзистора, на фиг. 3 - схема датчика-реле температуры.Известна формула1 ьг-где БВ - напряжение включения одно"переходного транзистора,- отношение, определяющеесобственный уровень включения...

Номер патента: 1113783

Опубликовано: 15.09.1984

Авторы: Сажин, Юрченко

МПК: G05D 7/00

Метки: расхода

...по дифФеренциальной схеме со средней точкой в виде подвижного контакта, а поверхность нижней перфорированной перегородки, обращенная к верхней перфорированной перегородке, выполнена вогнутой сферической формы.На чертеже изображена схема устройства для регулирования расхода рабочей среды.В корпусе 1 выполнена вертикально расположенная проточная часть 2 с верхней 3 и нижней 4 перфорированными перегородками. Поверхность нижней перфорированной перегородки 4, обращенная к верхней перфорированной перегородке 3, выполнена вогнутой сферической формы, Между перфорированными перегородками 3 и 4 расположены постоянные магниты 5 сферической формы. Размер постоянных магнитов 5 должен быть больше размера отверстий в перфорированных перегородках...

Номер патента: 1113784

Опубликовано: 15.09.1984

Авторы: Дегтярев, Рондин, Соболевский, Столбов

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...каналом после регулируемого дросселя, в корпусе под вторым пояском выполнена вторая проточка, соединенная с дополнительным выходным каналом и образующая со вторым пояском нормально закрытую дроссельную пару, причем расстояние между поясками золотника больше расстояния между первой и второй проточками корпуса.На чертеже изображен регулятор расхода жидкости, включенный в систему регулирования скорости объемного Регулятор содержит корпус 1 с входным каналом 2 и выходным каналом 3, регулируемый дроссель 4. В корпус 1 установлен регулирующий орган, выполненный в виде двухпояскового золотника 5, камера 6 между поясками 7 и 8 которого соединена с входным каналом 2. Первый поясок 7 образует с первой проточкой 9 корпуса 1 первую нормально...

Номер патента: 1115024

Опубликовано: 23.09.1984

Авторы: Дружинин, Дружинина

МПК: G05D 9/00

Метки: жидкости, регулятор, уровня

...11, выполненным в виде наконечника, конец которого срезан под острым углом к оси и поверхности жидкости и установлен в вспомогательном резервуаре верхней кромки среза на требуемом уровне жидкости в наполняемых емкостях, а дру-, гой конец этой трубки также срезан под острым углом и опущен в жидкость напорного резервуара 1 и обеспечивает при работе сообщение его с атмосферой не сверху жидкости, а на глубине и ;более равномерное стекание жидкости в вспомогательный резервуар независимо от. высоты столба жидкости в напорном резервуаре, Косой срез конца регулировочного элемента обеспечивает проход воздуха в напорный резервуар и слив из него жидкости малыми дозами и способствует, точности поддержания уровня жидкости в вспомогательном...

Номер патента: 1115025

Опубликовано: 23.09.1984

Авторы: Белянский, Буглак, Картшевский, Климовицкий, Сединкин, Циммерман, Шарапов

МПК: G05D 11/13

Метки: газов, смеси, соотношения

...вторым входом к выходу первого задатчика расхода, а выходом - к входу первого исполнительного механизма, установленного на потоке второго газа, блок вычисления теплоты сгорания второй смеси, выход которого соединен с первым входом второго регулятора расхода, подключенного вторым входом к выходу второго задатчика расхода, а выходом - к входу второго исполнительного механизма, установленного на потоке третьего газа, дополнительно введены последовательно соединенные первый сумматор, блок умножения, первый делитель и второй сумматор, а также последовательно соединенные третий сумматор и второй делитель, причем выходы первого и второго датчиков расхода подключены к соответствующим входам первого сумматора, вьмбд которого связан с...

Номер патента: 1115026

Опубликовано: 23.09.1984

Автор: Захарян

МПК: G05D 11/13

Метки: компонентов, соотношения, сыпучих

...(искрового разрядника) будет иметь место четкое отпирание истечения компонентов и одновременное четкое запирание истечения м компонентов.Устройство для выдачи четырех ком-. понентов состоит из источников 1 и 2 высокого напряжения, резисторов 11, С 2, КЗ и 1 4, конденсаторов С 1, С 2, СЗ и С 4, четырех питателей с электродами 3 и 4, 5 и 6,и 8, 9 и 10 (фиг. 1), выпрямительных диодов 1114 искрового разрядника, коммутатора 15 и смесительной камеры 16, выполненной в виде воронки.(На фиг. 1 смешиваемые компоненты показаны светлыми кружками, крестиками, треугольниками и темными кружками 1 на фиг. 2 представлены изменение по времени среднего расхода Яср материала, поступающего из питателя, и знак заряда, сообщаемый компонентам в...

Номер патента: 1115027

Опубликовано: 23.09.1984

Автор: Романенко

МПК: G05D 13/62

Метки: варианты, его, работы, режимом, энергоагрегата

...использовано меньшее число соответствующих микросхем. Выполнение устройства по . первому варианту предпочтительно использовать при повышенных, а по второму варианту при пониженных значениях частот вращения гидроагрегата.На фиг. 1 и 2 показаны функциональные схемы устройства, соответственно выполненному по первому и второму вариантам.Устройство по первому варианту (Фиг. 1) содержит тахометрический датчик 1, генератор 2 эталонной частоты, счетчик 3, дешифратор 4, триггер (основной) 5, исполнительный элемент (поляризованное реле) 6, элемент 7 задержки, источник 8 питания, триггер (дополнительный) 9, вентильный элемент. 10, формирователь 11 импульсов тахометрического датчика, выполненный в виде двух триггеров 12 и 13 и дифференцирующего...

Номер патента: 1115028

Опубликовано: 23.09.1984

Авторы: Игумнов, Панфилов

МПК: G05D 22/02

Метки: влажности, воздуха, герметизированной, камере, поддержания

...4, соединенные между собой и с герметизированным 40 объемом трубопроводами с установленными на них исполнительными органами 5 и 6 (клапаны), 7-9 (задвижки), задатчик 10 температуры нагрева регенерирующего воздуха, блок 11 управле ния, циклический таймер 12, в корпусе нагревателя 2 воздуха установлен дат- . чик 13 температуры нагрева регенерирующего воздуха, адсорбер 3 заполнен сорбентом 14, компенсатор 4 заполнен 5 О зернистым влагопоглотителем 15, в полости компенсатора установлен вентилятор 16, компенсатор 4 установлен внутри герметизированной камеры 17 в . верхней ее части на выходном конце 55 трубопровода, в герметизированной камере 17 установлены аппаратура и ма 1териалы 18, в стенках камеры имеются 28 4щели 19, связывающие...

Номер патента: 1115029

Опубликовано: 23.09.1984

Авторы: Басин, Горемыкин, Киселев, Переяслов, Подкутин

МПК: G05D 27/00

Метки: дозирования, сыпучих

...6, причем оси от.верстий расположены под разными углами, Аэроднище 3 представляет собойобычный аэрожелоб. Камера 5 установпена на весах 7 и разделена эластичной пористой перегородкой 8 нааэрационную и,воздухораспределитепьную части. Внутри аэрационной частикамеры 5 помещена входная часть 45транспортного трубопровода 9, соединенного с выгрузным управляемым кла"паном 10, Пористая перегородка 8камеры 5 выпопнена из эластичногоматериала и снабжена грузом 11, закрепленным в ее центральной части,причем площадь пористой перегородки8 относится к площади сечения камеры 5 в месте ее крепления как1;1,05-1:1,20, Благодаря этому обеспечивается возможность перемещенияпористой перегородки 8 в вертикальной плоскости под воздействием сжа 029 4того...

Номер патента: 1116417

Опубликовано: 30.09.1984

Авторы: Балинский, Гелетий, Натына, Чернюк, Шнерх

МПК: G05D 11/02

Метки: газа, одоризатор

...в емкости одоранта расположен на одном уровне с концом трубки, расположенной в узком сечении сужающего устройства.Кроме того, кассета фильтроэлементов выполнена в виде цилиндра с глухой крышкой, в полости которого установлены й пористых шайб, между которыми установлены дополнительные шайбы, причем на цилиндре напротив каждой пористой шайбы выполнено отверстие,по оси цилиндра шайбы образуют ка- ал, который соединен с полостью первого стакана. На фиг. 1 изображена принципиальная схема одоризатора газа; на фиг.2 - схема кассеты фильтроэлементов,Одоризатор газа содержит трубопровод 1, в котором установлено сужающее устройство 2, емкость одо- . ранта 3, устройство стабилизации уровня одоранта 4 в емкости одоранта, емкость 5, в которой на...

Номер патента: 1116418

Опубликовано: 30.09.1984

Авторы: Денисенко, Домрачев, Шихайлов

МПК: G05D 13/30

Метки: вращения, регулятор, скорости

...8, связанных трубопроводами 9 с двумя неподвижно закрепленными и симметрично расположенными относительно регулируемого конца10 управляющей вилки 11 первыми силь.фонами-приемниками 12. Регулируемыйконец 1 О управляющей вилки 11, установленный на неподвижной оси 13 свозможностью поворота вокруг последней, одним своим концом ввинчивается 15в управляющую вилку 11, а другой егоконец ппотно зажат подвижными донышками первых сильфонов-приемников 12,Управляющая вилка 1 образует с трубами с боковыми отверстиями 4 и 15, 22жестко закрепленными на срецнем пояске распределительного золотника 16,переменные дроссели. Рабочая жид -кость под давлением к трубкам с боко -выми отверстиями 14 и 15 подводится от напорной магистрали 17 черезпостоянные...

Номер патента: 1117291

Опубликовано: 07.10.1984

Авторы: Крошнев, Молчанов, Сергеев

МПК: G05D 7/01

Метки: расхода, стабилизатор

...конструкции при больших горизонтахводы в верхнем бьефе, а также размывочные явления в нижнем бьефе, требующие в этом месте дополнительныхкреплений грунта.Целью изобретения является расширение Функциональных воэможностейстабилизатора в условиях повышенногосодержания плавника и донных насосовпри одновременном увеличении диапазона регулирования,Поставленная цель достигается тем,что в стабилизаторе расхода, содержащем затвор, включаЬщий в себя жесткийводосливной щит, установленный нагоризонтальной оси вращения, и гибкуюоболочку, дополнительно содержитсянапорный щит, установленный на горизонтальной оси вращения, делящей егона части, одна из которых своей кромкой соединена с одной из кромок гибкойоболочкой, соединенной другой кромкойс...

Номер патента: 1117588

Опубликовано: 07.10.1984

Авторы: Гусев, Ксенофонтов, Маленький, Прохоров

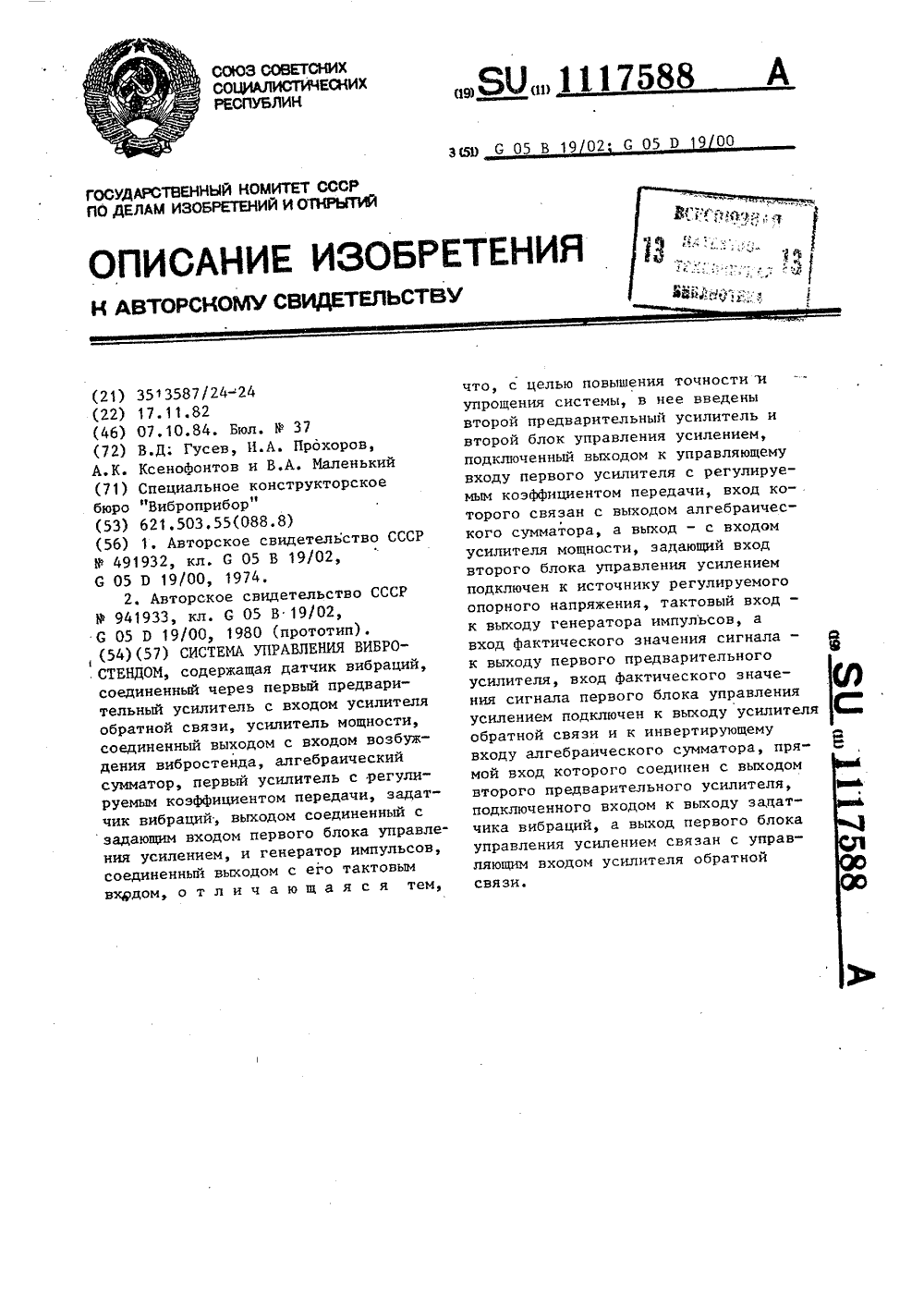

МПК: G05B 19/02, G05D 19/00

Метки: вибростендом

...входом первого блока управления усилением, и генератор импульсов, соединенный выходом с его тактовым входом, введены второй предварительный усилитель и второй блок управления усилением, подключенный выходом -к управляющему входу первого усилителя с регулируемым коэффициентом передачи, вход которого связан с выходомалгебраического сумматора, а выход -с входом усилителя мощности, задающийвход второго блока управления усилением подключен к источнику регулируемого опорного напряжения, тактовыйвход - к выходу генератора импульсов,а вход фактического значения сигна-ла - к выходу первого предварительного усилителя, вход фактического значения сигнала первого блока управления усилением подключен к выходу усилителя обратной связи и к...

Номер патента: 1117594

Опубликовано: 07.10.1984

Авторы: Бочкарев, Даркенбаев

МПК: G05D 9/00

Метки: воды, ирригационных, системах, уровней

...из гибкой оболочки 1, закрепленную по пе риметру максимального рабочего сечения трубчатого водовыпуска 2 диафрагмовую вставку 3. Гибкая оболочка 1 имеет впускной 4 и выпускной 5 патрубки и сливное отверстие 6. БВходной патрубок 4 соединяется с поплавковым клапаном 7, установленным в верхней бьефе, а выходной патрубок 5 - с поплавковым клапаном 8, установленным в нижнем бьефе.Ус тр ойст во работает следующим об -разом,Если уровень воды верхнего бьефане превышает заданного, поплавковыйклапан 7 открыт и через него водапо входному патрубку 4 поступает вгибкую оболочку 1.При увеличении уровня нижнего бьефа выше заданного поплавковый клапан8 закрывается, что вызывает уменьшение суммарного оттока воды из полости гибкой оболочки 1. При этом...

Номер патента: 1117595

Опубликовано: 07.10.1984

Автор: Мут

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...шахты насосами, а также сравнительно большое время сработки, которое зависит от времени установления равновесия между подачей и сливом воды в шахте.Цель изобретения - повышение надежности и упрощение регулятора,Поставленная цель достигается тем, что в регуляторе уровня верхнего бьефа, содержащем затвор, выполненный в виде полустворок, установленных на вертикальных осяхФвращенйя и связанных с противовесом через узел противодавления, последний выполнен в виде опорных стоек, шарнирно соединенных с устоями сооружения, рычагов с противовесом, тяг и вилок, причем каждый из рычагов шарнирно соединен с опорной стойкой и с тягой, а вилка шарнир 117595 3но соединена с тягой и с полустворкой по двум взаимно перпендикулярным осям.На фиг. 1...

Номер патента: 1117596

Опубликовано: 07.10.1984

Автор: Филатов

МПК: G05D 9/04

Метки: гидравлический, датчик, струйный, уровня

...больше диаметра сопла питания.Недостатком известного датчика является невысокая точность измерения ввиду того, что уровень жидкости внутри полого цилиндра становится меньше, чем уровень вне его, так как струя питания подобно поршню стремится вытолкнуть жидкость из полого цилиндра. Цель изобретения - увеличение точности измерения уровня,Поставленная цель достигается тем, что в струйном гидравлическом датчике уровня полый .цилиндр выполнен перфорированным.На чертеже .изображен предлагаемый датчик.Датчик содержит чувствительный элемент, выполненный в виде соосной пары сопел 1 и 2, установленньх перпендикулярно к уровню жидкости, Сопла 1 питания размещено над свобод 111759 бной поверхностью жидкости, уровенькоторой измеряется, и...

Номер патента: 1117597

Опубликовано: 07.10.1984

Автор: Вохмянин

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, среды, уровня, электропроводной

...средой иисполнительное реле, один вывод обмотки которого соединен с первым выводом источника питания и через последовательно включенные диод и конденсатор с выходом датчика нижнегоуровня, динистор, оптрон и тиристор,35через который другой вывод обмоткиисполнительного реле соединен с вторым выводом источника питания и скорпусом сосуда с электропроводнойсредой, причем динистор и приемникоптрона соединены последовательнои подключены параллельно конденсатору, первый вывод приемника оптронасоединен с управляющим электродомтиристора, а второй вывод через излучатель оптрона - с выходом датчика верхнего уровня 2 1,Недостатком известных регулято 50 ров является их сложность, обувловленная большим количеством элементов, входящих в схему.Цель...

Номер патента: 1117598

Опубликовано: 07.10.1984

Авторы: Антонов, Ермаков, Козырев

МПК: G05D 11/03

Метки: дозирования, известкового, молока, пропорционального

...потока между доэатором известкового молока и баком с известковым молоком, при этом в дозаторе известкового молока установлен первый сифон, соединенный первым трубопроводом с полостью первого перевернутого стакана и через первую диафрагму с пневматическим источником питания, а в дозаторе воды установлен второй сифон, соединенный вторым трубопроводом с полостью второго перевернутого стакана и через вторую диафрагму с пневматическим источником питания.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство содержик бак 1 с известковым молоком, соединенный с насосом 2, на выходе 3 напорного трубопровода 4 которого установлен дозатор 5 известкового молока и водораспределитель 6, соединенный через...

Номер патента: 1117599

Опубликовано: 07.10.1984

Авторы: Линденгольц, Полоник, Тучинский, Тюрин

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...пружины 9. Противоположный торец .пружинь 1 9 опирается на бурт 10 кронп 1 тейна 1. Толкатель б контактирует с маятниковым золотником 5 и с .Нроиежуточныи звенои 7 по сферическим поверхностям в В кронштейне 1 кмаотся выступ 11 и противовес 12. На конце маятникового золотника 51 О выполнена выпуклая цилиндрическаяповерхность, расположенная с эазорои относительно ответной вогнутой цилиндрической поверхности корпуса 13, н котором выполнен напорный канал 14 и отводные каналы 15 и 1 б, имеющие окна на вогнутой цилиндрической поверхности корпуса 13. В выпуклой цилиндрической поверхности золотника 5 имеется распределительная полость 17. Маятниковьй золотник снабжен пружиной 18 настройки с винтом 19, Геометрические размеры центробежного груза 3...

Номер патента: 1117600

Опубликовано: 07.10.1984

Авторы: Бугаенко, Бычкова, Кармугин, Костенко, Онищенко

МПК: G05D 16/06

Метки: давления, регулятор

...частьюпрямоточного регулирующего органасо стороны выходного канала герме"тичную полость, полностью заполненнуювысококипящей жидкостью в положениинаибольшего открытйя прямоточного . 55регулирующего органа.Прн этом для настройки регуляторана,заданное давление цлощадь торцеРегулятор содержит корпус 1 с в входным 2 и выходным 3 каналами, в котором установлен прямоточный регулирующий орган 4 с осевым каналом 5, состоящий из трубчатой и дисковидной частей, жестко соединенных между собой. На его торце со стороны входа рабочего тела выполнено уплотнение б, например, в виде ножевого клапана, которое взаимодействует с седлом 7. Торец регулирующего органа 4 со стороны выходного канала 3 герметично соединен с корпусом 1 посредством снльфонов 8 и 9,...

Номер патента: 1117601

Опубликовано: 07.10.1984

Авторы: Драчнев, Кыйв

МПК: G05D 23/02

Метки: зданий, теплоснабжения

...дроссельной иглы, установ-ленной внутри сопла гидроэлеватора.На фиг. 1 изображена конструкциясмесительного устройства, на фиг. 2 -схема предлагаемой системы теплоснабжения.Система теплоснабжения зданийсодержит смесительное устройство,выполненное в виде гидроэлеватора,включающего корпус 1, первый входной патрубок 2, подключенный к прямому трубопроводу теплосети, второйвходной патрубок 3, подключенный кобратному трубопроводу системы отопления и выходной патрубок 4, подсоединенный к системе горячего водоснабжения, причем внутри первоговходного патрубка 2 установлено реходного отверстия сопла и коэффициентом подмешивания, а также принимая во внимание режимное соответствие между температурами прямой и обратной воды в тепловой сети, можно...

Номер патента: 1117602

Опубликовано: 07.10.1984

Авторы: Агапов, Виноградов, Зарайский, Меньшиков

МПК: G05D 23/19

Метки: движущегося, объекта, позиционного, температуры

...к соответствующим задающим входам элементов сравнениягруппу задатчиков температуры, подключенные к выходам элементов сравнения информационными входами и соединенные последовательно с исполнительными органами сдвиговые регистры по числу позиций регулирования,а также соединенный выходом со счетными входами сдвиговых регистровформирователь импульсов управления,каждый последующий регистр, начинаяс второй позиции, содержит количество разрядов, на единицу превышающееколичество разрядов сдвигового регистра в предьдущей позиции, причеминформационные входы всех элементов сравнения объединены для подключения датчика температуры.На чертеже приведена функциональная схема предлагаемого устройства.Устройство содержит группу за"датчиков 1,...

Номер патента: 1117603

Опубликовано: 07.10.1984

Автор: Дмитриев

МПК: G05D 23/30

Метки: испытания, климатическая

...числа работающих климатических камер,а.также при изменении температурыатмосферного воздуха существенноизменяется потребность в холодопотребителе, что влечет за собой интенсивную регулировку температурыв работающих климатических камерахс помощью заслонок и снижает точность подцержания температуры.Цель изобретения - повышение точ.ности поддержания температуры в климатических камерах,Поставленная цель достигаетсятем, что в климатической установкедля испытания изделий турбохолодильная машина снабжена трубопроводом горячего воздуха, на выходе которогоустановлен первый вентиль, на выходном воздухопроводе воздушной турбохолодильной машины установлены датчиктемпературы и теплоизолированныйкожух, вход которого соединен черезвторой вентиль...
