G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1421367

Опубликовано: 07.09.1988

Авторы: Алешичев, Дейч, Колпиков, Стальский, Стороженко

МПК: B01D 21/00, G05D 27/00

Метки: работой, сгустителя

...запомненная величина задания.В блоке 19 вычислителя 14 происходит дифференцирование и суммирование модулей производных; скорости изменения плотности суспензии разгрузки и скорости изменения ее расхода с учетом высоты уровня суспензии в сгустителе Когда сумма модулей производных достигает или превзойдет задание, блок 19 даст сигнал клапану 5 через исполнительный двигатель 6 на прекращение разгрузки сгустителя 1 и одновременный запуск блока 18.В дальнейшем алгоритм начинает работать по сигналу об окончании разгрузки шлама из сгустителя 1. Этот сигнал подается от конечного выключателя клапана 5. Посту 142367пающая на вычислитель 14 информациянепрерывно (время дискретизации не более0,1 с) подается в арифметическое устройство...

Номер патента: 1421375

Опубликовано: 07.09.1988

Авторы: Белокурова, Глебов, Карев, Станкевич, Томашпольский, Чернега

МПК: B01D 45/00, G05D 27/00

Метки: газов, осушитель

...в выходной трубопровод. При достижении коцденсатом заданного уровня поплаик 3 всплывает и за счет натяжения механической связи, которая может быть выполцеа в виде пружин, открывает механический клапан 2. Сжатый воздух по трубопроводу 8 через клапан 2 поступает на унавляюгцие входы цневмоклапанов 4 - 6, закрывает пневмоклапаны 4 и 5, а пневмоклацац 6 открывает, На вход пневмоклапаца 6 подается сжатый воздух, который при открытии цневмоклапана 6 поступает в сборникца управляющий вход пневмоклапана 7, открывая его. 11 ри открытии пневмоклацана 7 сжатый воздух вытесняет конденса г из сборника 1 через патрубок слива конденсата. Как только конденсат будет вытеснен цз сборника 1, поплавок вернется в исходное положение, клапан 2 закроется,...

Номер патента: 1422220

Опубликовано: 07.09.1988

Авторы: Купер, Морозов, Нелюбин, Соколов

МПК: G05D 7/00

Метки: дозированием, растворов

...20.При выдви- . жении штока пневмоцилиндра 14 закре-. пленный на его штоке подпружиненный ролик поочередно нажимает на незапитанные конечные пневмовыключатели 2 1, В момент остановки поршня, подпружиненный ролик нажимает на эапитанный конечный пневмовыключатель 21, сигнал с его выхода включает соответствующую пневмолампу, сигнализирующую о том, что второй пневмоцилиндр 27 находится под требуемой воронкой потребителя. Кроме того, этот сигнал поступает на 40 один из входов элемента ИЛИ 23, сигнал с выхода которого через второй преобразователь 24 непрерывного сигнала в импульс включает дополнительный пневмотриггер 26, сжатый воздух с прямого выхода которого начнет подаваться в верхнюю полость дополнительного пневмоцилиндра 26,...

Номер патента: 1423143

Опубликовано: 15.09.1988

Авторы: Анчевский, Греков, Дейч, Стальский, Стороженко

МПК: B01D 21/06, G05D 27/00

Метки: работой, сгустителя

...выход вычислителя 22 присоединенк регулятору 13 плотности сгущеннойсуспензии,При изменении плотности суспенэиипитания, поступающей в сгуститель 1 по трубопроводу 3 через питатель 2, регулятор 16 по сигналу датчика 15 изменяет расход реагента, воздействуя через исполнительный двигатель 17 на клапан 18. Через некоторое время изменяется плотность сгущенной суспензии и датчик 12, регулятор 13, исполнительный двигатель 14 и разгру" зочный клапан 11 восстанавливают заданное на регуляторе 13 плотности сгущенной суспензии, изменяя ее расход.Изменение момента на валу 6 непре" рывно измеряется датчиком 19 момента и производная по времени от значения момента, вырабатынаемая дифференциатором 20, поступает в качестве упреждающего сигнала на...

Номер патента: 1423500

Опубликовано: 15.09.1988

Авторы: Базурин, Давидчук, Кравченко

МПК: C02F 1/24, G05D 27/00

Метки: удаления, флотационного, шлама

...ресивера 8, оборудованного клапаном 9 и управляемьм клапаном 10, На отводящем очищенную 25воду трубопроводе установлена электрозадвижка 11, связанная с реле 12времени. Обрабатываемая среда, подается во флотатор по подводящему трубопроводу 13, 30Устройство работает следующим образомеВремя накопления флотошлама слоемзаданной толщины и влажности являет ся функцией свойств очищаемой жид 35кости и определяется в каждом конкретном случае экспериментальным пу,тем, На это время накопления и на,страивается реле 12 времени, по сигналу которого производится закрытиеэлектрозадвщкки 11, По подводящемутрубопроводу 13 продолжается подачаобрабатываемой среды, благодаря чемупроисходит поднятие уровня жидкостиво флотатаре и флотошлам 14 черезконус 1 и...

Номер патента: 1423554

Опубликовано: 15.09.1988

Авторы: Абросимов, Горелик, Доколин, Киселев, Майзлах, Поплавский, Шухин

МПК: C08F 136/04, G05D 27/00

Метки: азеотропной, каучука, осушки, производстве, процессом, синтетического, углеводородной, шихты

...шихты по формуле (9) осуществляется с определенной ошибкой, что обусловлено линеаризацией реальной зависимости Т- = Г(Р), погрешностью измерения и изменением в определенных пределах концентрации компонентов в исходной углево1423554 В - рассогласование между текущим значением температуры углеводородной шихтыв кубе ректификационнойколонны 1 и расчетнымзначением температуры кипения углеводородной шихФты, С,10 В - сглаженное значение ука ъзанного рассогласования, С,Тк- заданное значение температуры углеводородной шихты в кубе ректификационной15 колонны 1 СДалее определяется максимально иминимально допустимые значения температуры углеводородной шихты в куберектификационной колонны 1:., кь кыф где ьТ,(19) ратуры углеводородной шихты в кубе...

Номер патента: 1423986

Опубликовано: 15.09.1988

Авторы: Костюков, Щедрин

МПК: G05D 9/02

Метки: бьефах, гидротехнических, регулятор, сооружений, уровня

...после его опро,кидывания.В нижней части плоского щита, 2закреплены наклонная полка б (трамп-лин) и противовес 7, которые служатдля возвращения плоского щита 2 ввертикальное положение.На понтоне поплавкового водозаборадождевальной машины устроен двухскат-.,ный желоб 8 с роликами 9, за счет З 5которого открывается. плоский щит.Устройство работает следующим образом.При первоначальном положении,когда вода в канале-оросителе отсутствует, все щиты 2 находятся в вертикальном положении за счет массы про-,.тивовеса 7 и обирания, наклонной полкиб на дно канала. При нормальном уровне воды в канале-оросителе регуляторы 45находятся в вертикальном положенииза счет гидростатического давленияводы, т.к, ось 3 на щите 2 расположена ниже ее середины...

Номер патента: 1423987

Опубликовано: 15.09.1988

Авторы: Проскурко, Синицкий, Ступак

МПК: G05D 9/12

Метки: двухпозиционный, раздела, регулятор, сред, уровня

...сопротивления в виде стержня,на который намотана проволока с высоким ТКС, работает следующим образом.При подаче питания на регуляторна выходе блока 6 сравнения 6 устанавливается высокий уровень напряжения 1", а на выходе симметричноготриггера 7 - низкий уровень напряже"ния 0, Устройство, формирующее напряжение начальной установки тригге-.ров 7 и 10, на Фиг. 1 не показано,В момент временигенератор 1 линейно меняющегсся напряжения начинает генерировать импульс линейно меняющегося напряжения Б (С) с длительностью Т, и максимальной амплитудойсогласно формулеи-- ЧупС(1)с-9который, проходя через датчик 2 уровня, выполненный в виде интегрирующейцепи, один из элементов которой является чувствительным, поступает на.входы компараторов 3 и 5 с...

Номер патента: 1423988

Опубликовано: 15.09.1988

Автор: Ступак

МПК: G05D 9/12

Метки: границы, положения, раздела, сред

...= 0,368,1(4)т,е. делитель напряжения будет ослаблять входное линейно меняющееся напряжение в данном случае в Г раз.Таким образом, предложенные вышеформулы позволяют сделать вывод овозможности формирования управляющихимпульсов на начальном участке линейно меняющегося входного напряжениядатчика, т.е, формирования импульсовс длительностью, равной постояннойвремени интегрирующей цепи датчикауровня, на начальном участке нелинейного выходного напряжения датчикауровня (фиг, 2) .Устройство для регулирования положения границы раздела сред, например,при регулировании уровня криогеннойжидкости и применении в качестве чувствительного элемента датчика уровнятермометра сопротивления, выполненного в виде стержня, на который намотана проволока с высоким...

Номер патента: 1423989

Опубликовано: 15.09.1988

Авторы: Гершкович, Мардер, Опимах, Подгорный

МПК: F24D 3/00, G05D 23/00

Метки: мощности, отопления, системы, тепловой

...в сопло ин,жектора 5, создавая при этом разрежение в греющем контуре теплообменника,4 и в камере разрежения (показана ввиде круга), что препятствует поступ,лению греющей воды из камеры разрежения инжектора 5 в теплообменник 4,а циркуляции воды в противоположномнаправлении препятствует обратныйклапан б, установленный с возможностью движения воды через него только в направлении от теплообменника 1к подающему трубопроводу.При необходимости уменьшения тепловой мощности системы отопления клапан регулирующего органа 3 прикрывается, в результате чего поток подающего теплоносителя дросселируется идавление в месте врезки трубопроводас установленным на нем обратным клапаном понижается, После прикрытияклапана на некоторую величину этодавление...

Номер патента: 1423990

Опубликовано: 15.09.1988

Автор: Максимов

МПК: G05D 23/19

Метки: двухручьевого, магнитопараметрического, нагрева, непрерывно-последовательного, сквозного

...обмоток 23 и 23 обоих двигателей 18 и 18 со статическими по 1тенциалами на входах усилителей 21и 21, определяемых, в свою очередь,равенством соотношений величинсопротивлений резисторов 25, 26 с резисторами 29, 29 и 30, 30дополнительных резистивных делителеи (с учетом того, что параллельно одним из них находятся также входные сопротивления усилителей 21 и 21 ),1423990 поскольку они подключены на входах усилителей 21 и 21 для задания с их помощью (совместно с общим для входных цепей резистором 27 делителя 24 напряжения)статической рабочей точки усилителей 21 и 21 .Для подключения нагревательно-втягивающего устройства предусмотрены конденсаторные батареи 30, 31, источ ник 32 питания повышенной частоты, блок 33 силовых вентилей и...

Номер патента: 1424745

Опубликовано: 15.09.1988

Авторы: Войцех, Зигмунд, Ришард, Хельмут, Хенрик

МПК: G05D 16/10

Метки: аккумулятором, гидропневматическим, давления, жидкости, регулятор

...двухступенчатого поршня 5, который с другой стороны уравновешивается начальнымдавлением гидропневматического аккумулятора 10. В момент, когда давление жидкости, вытекающей из выходной полости 3, будет равным начальному давлению аккумулятора 10, поршень 5 начнет передвигаться вверх. Вместе с поршнем 5 передвигается клапан 4, вызывая уменьшение щели. Уменьшение щели вызывает большее падение давления при прохождении через гнездо клапана, благодаря чему давление в канале, соединенном с приемником, поддерживается на требуемом уровне, В момент прекращения вытекания жидкости из выходной полости 3 давление жидкости начинает расти, и поршень 5 вместе с клапаном 4 передвигается дальше вверх вплоть до соприкосновения с гнездом. Протекание...

Номер патента: 1425611

Опубликовано: 23.09.1988

Авторы: Волков, Кухарь, Соколов, Шалин

МПК: G05D 9/02

Метки: вентиль, газожидкостный

...жидкости в приемном резервуаре 5, т.е. уменьшение величины Н, является умень,шением давления газа, замкнутого в вентиле, и ведет к нарушению условий 25 (1) - давление жидкости резервуара 1 становится выше давления жидкости приемного резервуара 5, Так как указанные давления воздействуют на газ, замкнутый в вентиле, то этот газ на чинает превращать упомянутое воздействие в работу по перемещению самого газа из камеры 8, преимущественно, в газопровод 3 обратной связи, Это перемещение газа делает возможным подь- З 5 ем уровня жидкости в камере 8 и по сифонному трубопроводу 2, По газо.проводу 3 обратной связи газ перетекает в расширитель 6 и гидрозатвор 4, вызывая понижение уровня жидкости с 40 величиной Н . При дальнейшем понижении уровня...

Номер патента: 1425612

Опубликовано: 23.09.1988

Авторы: Волков, Кухарь, Соколов, Шалин

МПК: G05D 9/02

Метки: вентиль, газожидкостный

...происходит до всплывания в ней колокола , при котором распределяемая жидкость начинает переливаться из выходного колена гидрозатвора 4 в приемный резервуар 5 под давлением столба жидкости между ее уровнями в колоколе 7 и в питательном резервуаре 1. Предельное заполнение питательного резервуара 1 распределяемой жидкостью не влияет на величину указанного столба и, следовательно, на ее поступление в приемный резервуар 5.Заполнение емкости приемного резервуара 5 до заданного уровня создает соответствующее давление газа в полостях газопровода 3 обратной связи и колокола 7, равное высоте столба жидкости над торцом выходного колена гидрозатвора 4. От этого давления колокол 7 всплывает, что прерывает поступление жидкости в сифонный...

Номер патента: 1425613

Опубликовано: 23.09.1988

Авторы: Волков, Кухарь, Соколов, Шалин

МПК: G05D 9/02

Метки: вентиль, газожидкостный

...-образный гидрозатнор 6 с расширителем 7.Вентиль работает следующим образом.При постоянном уровне распределяемой жидкости в питательном резервуаре 1 работа газожидкостного вентиля осуществляется автоматически, начинаясь с пускового периода и продолжаясь в длительном режиме регулирования жидкости в приемном резервуаре3 по пропорциональному закону. ередвключением в работу полости газожидкостного вентиля заполнены газом,а емкосгь приемного резервуара 3 пуста. В пусковом периоде включают подачу распределяемой жидкости в камеру 4. Поднимаясь в камере 4, жидкостьстекает по сифонному трубопроводу 2 игидрозатвору 6 в приемный резервуар3, Высота выходного колена гидрозатвора 6 позволяет жидкости, истекающей в него из камеры 4, перетекать...

Номер патента: 1425614

Опубликовано: 23.09.1988

Авторы: Романяк, Тышенко

МПК: G05D 9/02

Метки: воды, коллекторно-дренажной, регулятор, сети, уровня

...стакане, торец которой установлен на заданной отметке уровня. Герметичностьсоединения трубки 6 и стакана 4 обес"печивается сальником 8. Стакан 4 снабжен упорным кольцом 9. Верхняя частьстакана 4 образует поплавковую камеру.Регулятор работает следующим образом.В режиме подачи воды (фиг. 1) стакан 4 вставляется в коллекторную коробку 3 до упорного кольца 9. ПриэТом водопропускные отверстия 5 совпадают с отверстием водовыпускной трубы 2, нижний конец трубки 7 устанавливается на отметку заданного уровня.По водовыпускной трубе 2 вода поступает в коллекторную коробку 3 и черезводопропускные отверстия 5 - в колодец 10 и полость стакана 4. Уровеньводы поднимается вверх, выдавливая находящийся в стакане 4 воздух через трубку 7. При поднятии воды...

Номер патента: 1425615

Опубликовано: 23.09.1988

Авторы: Барабаш, Ступак

МПК: G05D 9/12

Метки: двухпозиционный, раздела, регулятор, сред, уровня

...зависящие от регулируемогопараметра, могут изменяться в широких пределах, изменяя постоянную времени дифференцирующей цепи, и, крометого, значительно проще сформироватьсигналы управления. При прохождениичерез дифференцирующую цепь импульсалинейно нарастающего напряжения(3) а компаратора 6 - формирование выход- Вного уровня "Лог.О" при уровне жидкости, находящейся ниже нижнего предела регулирования, т,е. в данномслучае при(4) Пв11 щг Поскольку в момент времениприпустом сосуде условие (4) выполняетвыходного напряжения, прямо зависящую от величины регулируемого уровня.Регулятор уровня, например, криогенной жидкости и пара с резистивным чувствительным элементом в качестве. датчика уровня, выполненного в виде намотанной на...

Номер патента: 1425616

Опубликовано: 23.09.1988

Авторы: Као, Коваленко, Пичугин, Рауль

МПК: G05D 9/12

Метки: воды, канале, уровня

...затвор 3 д-го участка уменьшаетсяВо избежание переполнения уровня воды в верхнем бьефе (-1)-го участка канала сигнал отклоненияпоступает на второй вход сумматора 11 (-1)-го участка, на первый вход которого поступает сигнал отклонения Я) нижнего бьефа (-1)- го участка, а йа третий вход поступает сигнал отклонения Е нТаким образом, на выходе сумматора 11 (-1)-го участка имеется суммарный сигнал отклонения уровня воды в нижнем бьефе э.-го участка и нижнем и верхнем бьефах (-1)-го учагде 0 . - выходной сигнал суммато-р(;-1тора 11 (-1)-го участка;К - коэффициент потери водыд-го участка;Е е - сигнал отклонения уровняводы верхнего бьефа 1-гоучастка;б ц - сигнал отклонения уровняводы нижнего бьефа -гоучастка.Выходной сигнал сумматора 11...

Номер патента: 1425617

Опубликовано: 23.09.1988

Автор: Гривва

МПК: G05D 13/62

Метки: регулятор, скорости, угловой

...(значениятолько старших разрядов); - угол поворота СКВТ грубогоотсчета. функциональный преобразователь 2 вычисляет значение ошибки точного отсчета регулятораго о 1 п (Р го о) 1где , - точное дискретное значениеугла, заданного по цифровым входам управления (значения только младших разрядов);М - угол поворота СКВТ точногоотсчета.Должно обеспечиваться отношение цены старшего разряда грубого дискретного значения угла Рго к цене старшего разряда точного дискретного угла /3, равным коэффициенту передачи 1 мультипликатора 9, т,е.1 = 2где п - разница номеров старших разрядов, поступающих на Функциональные преобразователикод - напряжениеВ схемах, использующих функциональные преобразователи с большим количеством входов, несколько средних разрядов...

Номер патента: 1425618

Опубликовано: 23.09.1988

Автор: Кармугин

МПК: G05D 16/06

Метки: давления, регулятор

...работает следующим образом,Рабочие среды с входов 10 и 11 регулятора через зазор между регулирующими органами 8 и 9 и их седлами 40 и полость между сильфонами и корпу сом поступают на выходы 12 и 13 регулятора, действуя одновременно на эффективные площади сильфонов 2 и 3. При изменении выходного давления изменяется давление на сильфоны н величина зазоров между регулирующими органами 8 и 9 и их седлами, чем обеспечивается поддержание заданного уровня выходного давления. Появление автоколебаний подвижной системы регулятора из-эа ударных нагрузок, пу" льсацнй ипи неравномерной подачи рабочих сред, предотвращается силами трения выпуклых 14 и вогнутых 15 пластин об ответные поверхности неподвижной 16 и подвижных 6 и 7 втулок.Формула...

Номер патента: 1425619

Опубликовано: 23.09.1988

Авторы: Гуськов, Козача, Павлович

МПК: G05D 16/06

Метки: давления, регулятор

...выходной полости.Регулятор работает следующим образом. При подаче давления от компрессора в полость 2 сжатый воздух проходит через фильтрующий элемент 15, попадает в полость 16, отжимает лепестковую часть запорного органа 19. Далее, отжимая второй обратный клапан 20, воздух попадает в камеру 21 и в полость штока 22, отжимает первый обратный клапан 14 и поступает в ресивер. Твердые частицы, находящиеся в сжатом воздухе, задерживаются фильтрующим элементом 15 и оседают на его наружной поверхности. При этом часть воздуха через дополнительное седло обратного клапана 14 попадает в по2. Регулятор по и. 1, о т л ич а ю щ и й с я тем, что он снабжен механизмом осевого перемещения полого штока 314256лость 13, в которой устанавливаетсядавление,...

Номер патента: 1425620

Опубликовано: 23.09.1988

Авторы: Андрушев, Бобровский, Пономарев, Фирсов, Чернов

МПК: G05D 16/20

Метки: газа, давления

...объектарегулирования;Я - оператор дифференцирования;К - коэффициент пропорциональности.Сигнал компенсации вводится через блок сравнения с отрицательным зна" ком.Система работает, следующим образом. До начала работы в задатчике 10 давления выставляют программу изменения регулируемого давления в проточной емкости 1. С помощью регулируемого диффузора 3 устанавливают необходимое критическое сечение 2, соответ,ствующее необходимой скорости потока газа. После запуска экспериментальной установки сигнал рассогласования с выхода блока 8 сравнения, полученный в результате сравнения сигналов с датчика 9 давления и задатчика 10, поступает в блок 7 управления и после усиления по мощности - на вход исполнительного двигателя 6, который перемещает...

Номер патента: 1425621

Опубликовано: 23.09.1988

Авторы: Голуб, Крикунда

МПК: G05D 23/08

Метки: регулятор, температуры

...линии теплоснабжения, происходит заполнение теплоносителей входной полости 13, а также через каналы 10 и 11 верхней полости 14 манометрической системы и полости сильфона 4. При этом через канал 12 происходит частичное вытеснение теплоносителяС помощью рукоятки 18 вручную осуществляется грубая настройка регулятора на требуемую температуру.При этом корпус 1 манометрической системы вместе с сильфоном 4 и регулирующим клапаном 5 поднимается или опускается, оставляя ориентировочное сечение для прохода теплоносителя. Далее регулировка температуры осуществляется в автоматическом режиме.Увеличение или уменьшение сечения седла 17 происходит в результате сжатия или разжатия сильфона 4 за счет уменьшения или увеличения давления Р рабочей...

Номер патента: 1425622

Опубликовано: 23.09.1988

Авторы: Андрианов, Колесов

МПК: G05D 23/19

Метки: температуры

...камеры 2 или 3.В зависимости от влажности исход"ного зерна сушильные камеры 2 и 3настраивают на параллельную или последовательную работу. При низкойисходной влажности зерна сушильные:камеры 2 и 3 настраивают на параллельную работу. В этом случае исходное зерно параллельными потокаминаправляется одновременно в обе сушильные камеры 2 и Э и на их выходеполучают сухое зерно, При высокойисходной влажности зерна сушильные,1 камеры 2 и 3 настраивают на последовательную работу. В этом случае зер,но сначала пропускается через первуюсушильную камеру 2, а затем направля,ется на досушку во вторую сушильнуюкамеру 3. Последовательный пропускзерна через сушильные камеры 2 и 3позволяет удалять большее количествовлаги,Действительная температура...

Номер патента: 1425623

Опубликовано: 23.09.1988

Авторы: Гусев, Жегулов, Овчинников

МПК: G05D 23/19

Метки: вакуумной, нагревателем, откачной, системы

...элемента 6 замыкается и подключает выход элемента И 10 к входу усилителя 3 и, таким образом, 40 появляется возможность управления работой нагревателя 2.В этом случае двухпозиционный регулятор 8, соединенный с датчиком 1 температуры, обеспечивает регулирование температуры нагревателя 2, сравнивает ее с заданными значениями и, в соответствии с сигналами рассогласования, через элемент И 10 управляет нагревателем 2. Одновременно нагреватель 2 управляется также через элемент И двухуровневым компаратором 9, соединенным с вакуумметром 5. Сигналом компаратора 9 автоматически включается нагреватель 2 при достижении минимально заданного значения вакуума и выключается при достижении максимально заданного значения вакуума, Блоки 7 и 9 работают...

Номер патента: 1425624

Опубликовано: 23.09.1988

Авторы: Рыбин, Сидоров, Соколов

МПК: G05D 23/30

Метки: термостатирования

...Таким образомобеспечивается подготовка трубопровода 8 второго резервуара 2, предварительное охлаждение исполнительногоэлемента 6 и всего тракта подачихладагента из второго резервуара,т.е. достигается поставленная цельисключания ухода температуры припереключении резервуаров.При окончании хладагента в первомрезервуаре 1 на выходе основного датчика устанавливается логический "0".Триггер 14 перебрасывается в другое. состояние, в результате на выходеэлемента 20 устанавливается логический "0", отключающий переключатель21 дополнительного регулирующего блока 22. Переключатели 13 и 23 включаются, подключая исполнительный элемент 6 второго резервуара 2 к выходурегулирующего блока 11.В это время оператор должен заменить порожний резервуар,Далее...

Номер патента: 1426625

Опубликовано: 30.09.1988

Авторы: Егоров, Рульнов

МПК: B01D 53/02, G05D 27/00

Метки: адсорбционным, газоочистным, процессом

...сигнал с вычислительного блошка 6, ктарый, получая сигналы с датчиков 7 и 8 кон"центраций адсорбируемого компонентав очищаемой ПВС и очищенной ПВС соответственно, а также с датчика 9 расхода очип 1 аемой ПВС, рассчитывает приращение количества поглощенного адсорбента в едьпицу времени и одновременно умножает это приращение иа стоимостный показатель (Ц,в, - стоимость 1 кг адсорбируемого вещества, руб), т.е.ЬО Ц = (О,-С,) Ц(1) где Г, - количество поглощенногослоем сорбента вещества в единицу нремени до охлаждения ПВС;Б - то же, после охлаждения ПВСЯэа счет расхода охлаждающей жидкости.Выходной сигнал вычислительного блока 6, пропорциональный доходу в единицу времени, полученному при всех прочих равных условиях в результате...

Номер патента: 1426989

Опубликовано: 30.09.1988

Авторы: Братков, Власюк, Воробьев, Тверской, Филатов

МПК: C09C 1/48, G05D 27/00

Метки: реактором, технического, углерода

...Так, при повышении давления в реакторе доля сырья, превращенного до, СО, уменьшается, так как подавляются реакции образования СО при горении и газификации сырья.В реальных заводских условиях давление в реакторе можно изменять в не" больших пределах (0,05"О, 1 кгс(смф), потому что запас давления ограниченмощностью заводской. компрессорной,поэтому зависимость (7) можно определить экспериментальным путем, каклинейную функцию, т,е.(10) Р=К 1 где К - постоянный коэффициент, определяемый опытным путем; 55- стехиометрический коэффициент сжигания сырья до СО,; Клгде К = в , -- коэффициент пропорциональности,Таким образом, влияние изменениясвойств сырья, проявляющихся изменесо ф 20кием Е , можно компенсировать изменением давления в реакторе, при...

Номер патента: 1427003

Опубликовано: 30.09.1988

Авторы: Дьяконов, Лапкин, Самохвалов, Сутормин, Шабалина

МПК: C10G 33/00, G05D 27/00

Метки: антикоррозионной, защиты, нефти, оборудования, переработки, процессом

...которых нейтрализуется реагентом, добавленным В неФть, а часть, непрореагировавшая с реагентом, выходит через шлемовые линии 10 и 11. После охлаждения и конденсации гаров в холодильниках-конденсаторах 16 и 17 паражидкостная смесь поступает в газоводоотделители 26 н 27 где происходит разделение неФтяного газа, бензина И ВОДЫ. ДЛЯ УПРОЩЕНИЯ СХЕМЫ ПОТОКИ Газа и бензина не показаны, Частьотстоявшегося водного конденсата выводится из Газоводао-делителей 26 и 27 по линии сброса, другая часть поступает в линии рециркулирующего водного конденсата, где после защелачивания ь смесителях 28 и 29 нейализующим р агент ом нассами 3 37 падается через элементы 12 и 13 ввода В шлемовые линии 10 и 11, Я ме, так ввода защечаченного Водногоконденсата...

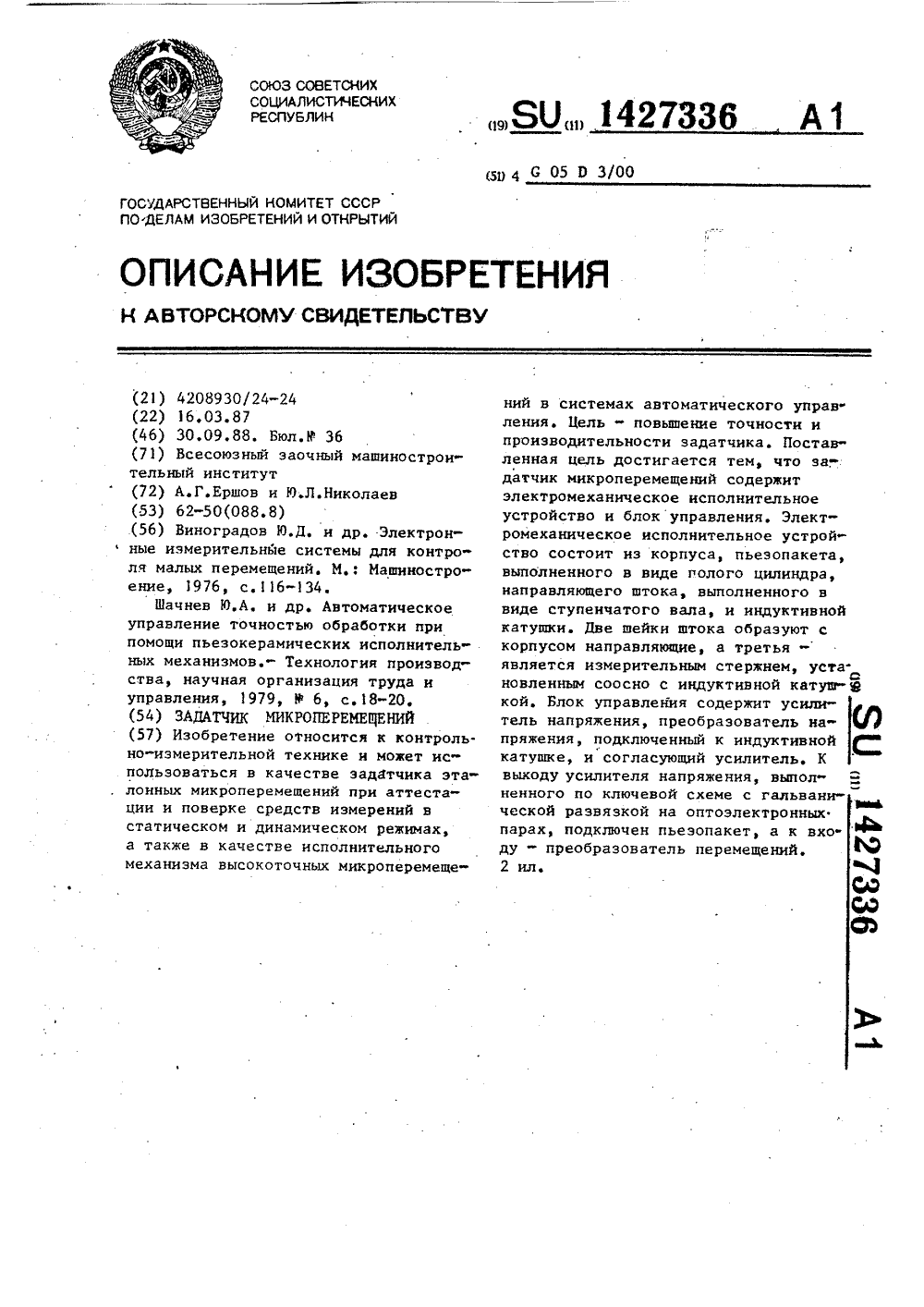

Номер патента: 1427336

Опубликовано: 30.09.1988

Авторы: Ершов, Николаев

МПК: G05D 3/00

Метки: задатчик, микроперемещений

...отработки перемещения, а также обеспечивает дианеризацию статической характеристики преобразования в 1(1+К, К,) число раз, где К и К коэффициенты передачи каналов пряИой и обратной связи соответственно. Таким образом линейность статической характеристики, а также погрешность перемещения определяются, главным образом, характеристиками индуктивной катушКи.Задатчик микроперемещений работает. следующим образом. При подаче на входдифференциального усилителя 13 электрического сигнала выходное напряжение, усиленное дифференциальным усилителем 15, переключает компаратор 16 или 17 в зависимости от полярности входного сигнала. При переключении компаратора включается соответствующая оптоэлектронная пара 18 или 19, которая, в свою очередь,...
