G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 798739

Опубликовано: 23.01.1981

Авторы: Алексеев, Ерошкин, Федоренко

МПК: G05D 7/00

Метки: действия, дозатор, непрерывного

...реле 21 блокировки навторой управляющий вход воздухораспределителя 20 привода питателя поступает давление от задатчика 12 через кнопку 13 запуска и вход реле 21 блокировки. При срабатывании воздухораспределителя 20 привода питателя пневмоднигатель 2 подключается к задатчику 22 высокого давления и разгоняется, Таким образом, условием запуска пневмодвигателя 2 питателя является обязательность работы в это время пневмодвигателя 5 груэоприемного устройства, что предотвращает возможность заналинания, н случае отказа в работе, пненмоднигателя 5 его материалом, При нажатой пневмокнопке 13 запускадавление на первом входе блока 16 алгебраического суммирования постепенно возрастает до номинальной величины, равной давлению эадатчика 12....

Номер патента: 798740

Опубликовано: 23.01.1981

Авторы: Битюков, Рукин

МПК: G05D 7/00

Метки: расхода, регулятор, струйный

...вращения, а кольцеваящель выполнена тангенциально ей.На чертеже представлен струйныйрегулятор расхода.Струйный регулятор расхода состоит иэ корпуса 1, с соосно расположенными в нем входным 2 и выходным3 каналами, связанными соплом 4. Вкорпусе имеется камера 5 для подачипотока управления из канала 6, которая связана с соплом 4 с помощьюкольцевой щели 7. На линии действияструи из выходного канала 3 установлено приемное сопло 8.Устройство работает следующим образом.В канал 2 корпуса 1 подается рабочая среда, которая, протекая через сопло 4, попадает в выходнойканал 3, а затем в приемное сопло Ь.798740 30 7 Хб Составитель О,Гудковедактор В,Еремеева Техред Е,Гаврылешко орректор Г.Назарова аказ 10046/62Тираж ,951 Под ВНИИПИ Государственного...

Номер патента: 798741

Опубликовано: 23.01.1981

Авторы: Коновалов, Никонов

МПК: G05D 7/01

Метки: дроссельное

...трубопроводедроссель, в проходном сечении которого расположен стержень с закрепленным на нем элементом очистки, содержит закрепленную на верхнем концестержня пружину, связанную с трубопроводами, установленную на нижнемконце стержня открытую сверху емкостьс расположенным в ней сифоном, одинконец которого закреплен у дна емкости с зазором, а другой выведен иэемкости,На чертеже представлено устройство в разрезе,Устройство содержит вертикальныйтрубопровод 1, внутри которого закреплен дроссель 2 с проходным сечением 3, в котором расположен стер798741 25 Патент", ул, Проектная,Филиал П г. Ужгор жень 4, стержень через пружину 5 взаимодействует с опорами 6, в середине стержня закреплен ершик 7, а на нижнем конце стержня закреплена...

Номер патента: 798742

Опубликовано: 23.01.1981

Авторы: Васильев, Кириллов, Лаврентьев

МПК: G05D 7/03

Метки: жидкости, расходомэлектропроводящей

...статический напор металла в резервуаре; в научно-исследовательских установках,Известен способ управления потоком жидкости путем изменения направления вектбра внешнего магнитного поля в плоскости, перпендикулярной оси потока, Воздействие на движущийся поток оказывают электромагнитные силы (силы торможения), возникающие в результате взаимодействия внешнего магнитного поля и индуцированных в жидкости токов, направленные всегда против движения потока (1),Недостатками способа являютсясложность осуществления ориентациивектора магнитного поля и повышекк,."-.экергозатраты из-за значительной величины немагниткого зазора, кс-.обыкдолжен быть, по крайкей мере, равнаши;ине канала.В реальных условиях длина магниткой системы (индуктсра)...

Номер патента: 798743

Опубликовано: 23.01.1981

Авторы: Башаров, Ветчинкин, Евдокимов, Жульков, Лисовский, Тюльпаков

МПК: G05D 7/06

Метки: газа, расхода, регулятор

...5снабжен пружинами 17 и 18,Регулятор работает следующим образом. 5При изменении расхода в трубопроводе 1 от датчика 2 расхода в полос.ти 15 и 16 командного прибора 3 поступают пневматические сигналы соответственно иэ узкой и широкой частей Отрубки 2 Вентури. В герметизированном чувствительном элементе 5 устанавливается постоянное давление, которое зависит от температуры в полости 11. При заданном расходе суммасил, действующих на контактный рычаг 9, равна нулю и он находится всреднем положении и не замыкает контактов исполнительного механизма 10,В случае изменения расхода перепаддавления, действующий на негерметизи- фрованный чувствительный элемент 6,изменяется. Негерметизированный чувствительный элемент 6 воздействуетна контактный...

Номер патента: 798744

Опубликовано: 23.01.1981

Авторы: Бражников, Хавский

МПК: G05D 9/12

Метки: жидких, сигнала, сред, управлениядозированием, формирователь

...к акустическому йреобразователю 1 импульсныйгенератор 3 и селекторный усилитель4, соединенные между собой черезблок 5 задержки и генератор 6 стробимпульсов, релейный блок 7 и последовательно соединенные детектор 8 огибающей отраженного сигнала, вход которого подключен к выходу селекторного усилителя 4, ограничитель 9амплитуды, усилитель 10 и интегратор11, подключенные ко входу релейногоблока 7,Работа предлагаемого устройстваи,соответственно, формирование сигнала управления дозированием средсостоят в следующем.Посредством приемно-излучающегоакустического преобразователя 1 периоцически вводят импульс ультразвуковых колебаний в стенку 2 резервуара с контролируемой жидкостью 12,Возбуждение преобразователя осуществляется...

Номер патента: 798745

Опубликовано: 23.01.1981

Авторы: Волынцев, Греков, Романовский, Цыганов

МПК: G05D 11/04

Метки: дозированнымвыпуском, руды

...параллельно на первые входы элементов И-НЕ 16 и 17.Теперь выпуск осуществляется только питателями первым, вторым, пятым и шестым. После завершения выпуска дозы первым и вторым питателями,изменяется состояние элементов 4 и 5 памяти. На их инверсных выходах сигналы исчезают - блокируются соответствующие питатели, а с прямых выходов сигналы 1 поступают на первый и второй входы элемента И 11, под воздействием которых на его выходе также возникает сигнал 1, Этот сигнал подается на второй вход элемента И-НЕ 16, Так как на его первом входе уже имеется сигнал 1 с выхода элемента И 12, то на его выходе, а следовательно и на входе элемента 19 задержки сигнал 1 исчезает.Вследствие этого на выходе элемента 19 задержки появляется импульсный...

Номер патента: 798746

Опубликовано: 23.01.1981

Авторы: Жарков, Копытов, Лапшин, Угренев

МПК: G05D 11/04

Метки: дозированиемсыпучих

...выходомпервого ключа, вторые входы первогои второго блоков памяти связаны соответственно с третьим и четвертымвыходами программного блока, а выходвторого блока памяти соединен с вторым входом второго блока сравнения.На чертеже представлена блок-схема устройства для управления весовымпорционным дозатором.Устройство содержит датчик 1 веса,преобразователь 2 напряжения, задатчик 3 веса, ключи 4 и 5, программныйблок б, первый блок 7 сравнения, второй блок 8 сравнения и блок 9 определения суммарной ошибки дозирования,который состоит из третьего 10 и четвертого 11 блоков сравнения, и первого 12 и второго 13 блоков памяти,Перед началом работы устройствапрограммный блок б обеспечивает закрытое состояние ключа 5 и открытоесостояние ключа 4,...

Номер патента: 798747

Опубликовано: 23.01.1981

Авторы: Горощенко, Заикин, Кокорев, Кузьмичев, Овсянников

МПК: G05D 13/00

Метки: скоростиэлектропривода, стабилизации

...подключен к второму; входу первого фазового детектора На чертеже приведена структурная схема устройства для стабилизации скорости электропривода.Устройство содержит второй фазовый детектор 1, интегратор 2, асинхронный счетчик 3, управляемый генератор 4, генератор 5 опорной частоты, первый фазовый детектор б, импульсный датчик 7 скорости, ключ 8, электродвигатель 9. Устройство работает следующим образом.На первый вход второго фазового детектора 1 поступает частота йр с выхода импульсного датчика 7 скорости. На второй вход фазового детектора 1 поступает частота й /2 " с выхода асинхронного счетчика 3 с коэффициентом деления К=2 ,где п=С,1,2,ЙЕ - частота с выхода управляемого генератора 4. Второй фазовый детектор 1 выделяет фаэовое...

Номер патента: 798748

Опубликовано: 23.01.1981

Авторы: Зубков, Пинский

МПК: G05D 13/00

Метки: скоростидвигателя

...значения, К окончаниюпереходного процесса происходит умень"шение коэффициента передачи дифференцирующего блока 7,Таким образом, изменение коэффициента передачи дифференцирующегоблока 7 обеспечивает оптимальный характер конца переходного процесса принелинейном объекте управления (двигателе внутреннего сгорания), При этомсигнал с его выхода практически неоказывает влияния на подачу топливав установившемся режиме.Кроме того, наличие такой изменяемой структуры позволяет исключить Сигнал с выхода блока б пропорционального регулирования через фильтр 17 второго корректирующего блока 12 поступает на второй вход сумматора 14 и на третий вход блока 16 задания режимов. Блок 16 задания режимов в соответствии с эадатчиком 15 опорных напряжений...

Номер патента: 798749

Опубликовано: 23.01.1981

Автор: Володин

МПК: G05D 13/02

Метки: вала, датчик, оборотов, числа

...13 расположен ролик 11, а вотверстии установлен штырь конечного выключателя 14.Диски 2, 12 и электромагнитнаямуфта 9 установлены на валу 15.Связь датчика с исполнительным механизмом осуществляется через установленную на валу 15 муфту 9,Датчик числа оборотов вала работает следующим образом.С пульта 1 управления электрический сигнал подается по двум каналамсвязи, По первому каналу связи в ,электрическую схему включают определенный торсионный конакт 5 на нужном витке спирального паза 3, который соответствует определенному числу оборотов, Одновременно по второмуканалу связи задают нужное числооборотов на ленте 4 из проводящегоматериала. При вращении вала 15 ролик б перемещается по спиральномупазу 3 основного диска 2 донужного витка, где...

Номер патента: 798750

Опубликовано: 23.01.1981

Автор: Гусаров

МПК: G05D 13/04

Метки: вращения, датчик, скорости

...14 и 15 5 Опьезоэлементов 10 и 12 отделены откорпуса 16 изолирующими прокладками17. С помощью токоотводов 18 сигналыс пьезоэлементов 10 и 12 поступаютна внешний приемник (не показан) 55Через отверстия 19 обеспечивается достуй к винтам 4 и 5 для. измененияжесткости упругих элементов б и 7,а следовательно, для перенастройкидатчика скорости и сигнализатора предельной скорости вращения, 0Принцип действия устройства основ ан н а магнит ном вз аимодействи и инерционных элементон 8 и 9, выполненныхн виде постоянных магнитов, с магнитопроводящими контактными пластинами 65 11 и 13 пьезоэлементов 10 и 12 соответственно при достижении налом определенной (нормальной или предельной)скорости вращения. В результате магнитного взаимодействия...

Номер патента: 798751

Опубликовано: 23.01.1981

Авторы: Ватин, Воронков, Лысенко

МПК: G05D 13/30

Метки: регулятор, скорости

...типа, Поршень сервомотора включает в себя: корпус 5, серьгу 6, закрепленную в полости штока 7, пружину 8 сливного клапана 9, две втулки 10 и 11, пружину 12 между втулками, заглушки 13 и 14, закрепленныена штоке 7 и корпусе 5 соответственно, Заглушки 13 и 14 образуют опорную поверхность для втулки 11, втулка 10 поджата пружиной 12 к буртикамв корпусе 5 и на штоке 7. Регулятор 20содержит также подпоршневую полость15 сервомотора, отверстие 16 в боковой стенке расточки,Предлагаемое устройство работаетследукщим образом. 25При установившемся скоростном режиме дизеля поршень сервомотора неподвижен,.Все масло от насоса поступает вполость сервомотора, соединенную снагнетательной магистралью, и сливается через отверстие в корпусе 5,кольцевую...

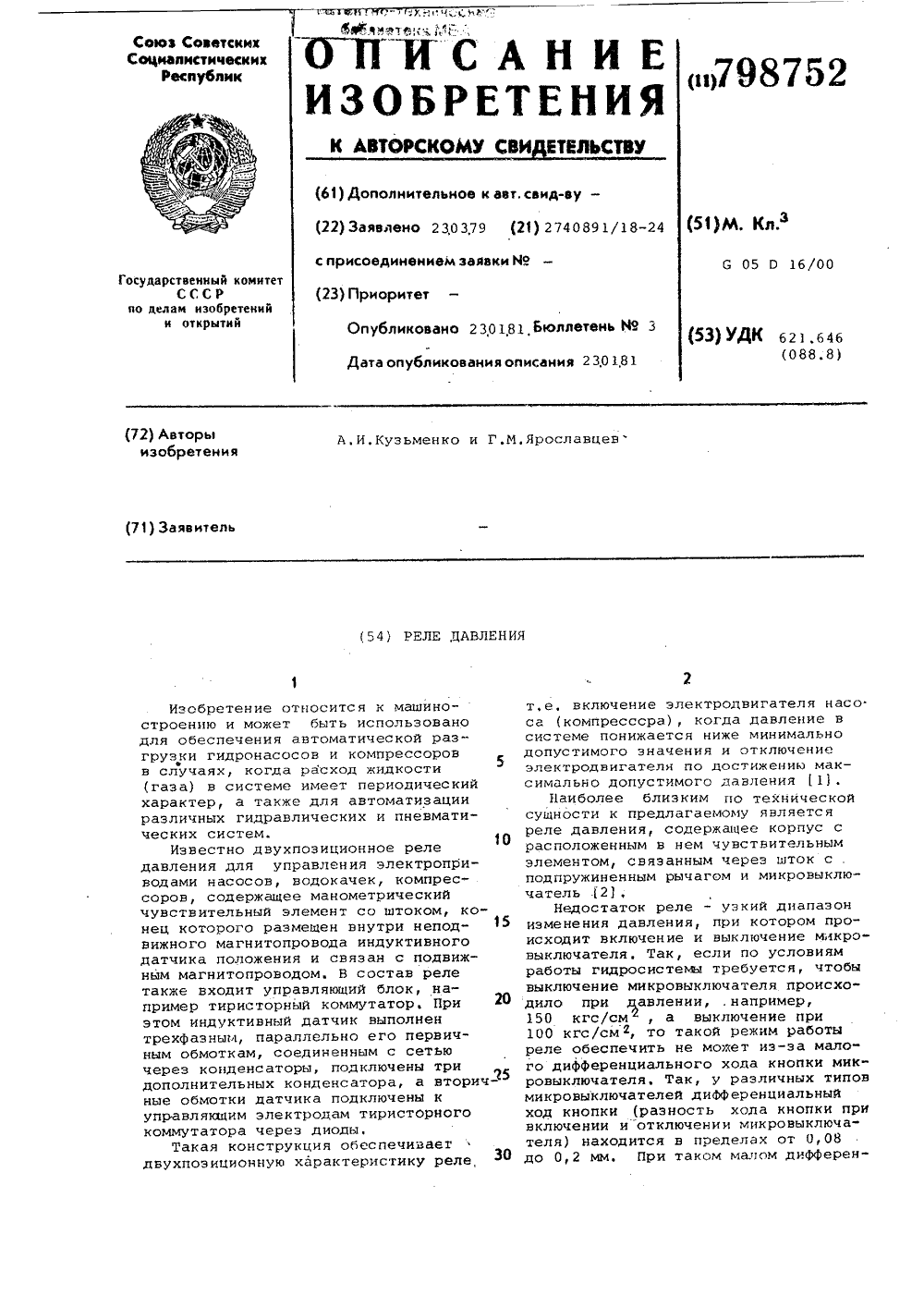

Номер патента: 798752

Опубликовано: 23.01.1981

Авторы: Кузьменко, Ярославцев

МПК: G05D 16/00

Метки: давления, реле

...гайкой 18. Злясоединения рабочей полости 19 релес гидравлической (пневматической)системой корпус 1 снабжен штуцером фо20, ввернутым в корпус.Выполнение кинематической цепи от рычага 5 к плунжеру 7 заключается в том, что плунжер 7 вместо прорези снабжен поводком 21,а свободный конец рычага 5 выполнен вильчатым и снабжен регулировочными винтами 22, 23, В этом случае свободный ход в кинематической цепи отрычага 5 к плунжеру 7 достигаетсяза счет зазоров между поводком 21и регулировочными винтами 22, 23.Реле давления работает следующимобразом.При повышении давления в гидросистеме (пневмосистеме) мембрана 2прогибается и через шток 4, сжимаяпружину 15, поворачивает вокруг оси6 рычаг 5, Свободный конец рычагапри этом перемещается вверх,...

Номер патента: 798753

Опубликовано: 23.01.1981

Авторы: Павлинцев, Ткачев

МПК: G05D 16/06

Метки: давления, регулятор

...давления содержит штуцер 1, закрепленный в корпусе 2 чайкой 3 и уплотненный кольцом 4, В корпусе 3 размещен чувствительный элемент - вакуумированный сильфон 5 спружиной 6, жестко закрепленной наштуцере 1 и подвижном основании 7,выполненным за одно целое с втулкой8, имеющей теугольное отверстие 9для прохода газа к выходному каналу10,В нижней части корпуса устанавливается регулировочный винт 11, выполненный за одно целое с втулкой12, имеющей треугольное отверстие13, РегУлировочный винт снабжен резиновым уплотнительным кольцом 14 иконтргайкой 15. На одной втулкетреугольные отверстия выполнены так,чтобы вершина треугольника обращенав сторону сильфона, а на другсйвтулке треугольное отверстие располагается под углом к первому...

Номер патента: 798754

Опубликовано: 23.01.1981

Авторы: Кочурин, Моисеев, Ткачев

МПК: G05D 16/06

Метки: давлениягаза, двухдиапазонный, регулятор

...следующим образом.Рабочий гаэ иэ входного отверстия 15, дросселируясь в щели между седлом 9 и клапаном 10, через седло 2 попадает в полость чувствительного элемента 3 и иэ нее в выходное отверстие 16, Под действием давления газа чувствительный элемент 3, преодолевая силы упругости пружины 4, начинает сжиматься.При этом клапан 10 под действием пружины 11 начинает двигаться к седлу 9, а клапан 5 под действием пружины 6 к седлу 2. При достижении давления на выходе из регулятора, заданного регулировочным винтом 14, клапан 10 перекроет седло 9, прекратив дальнейшее поступление. газа в полость чувствительного элемента 3 При снижении давления на выходе из регулятора, чувствительный элемент 3 под действием пружины 4 начнет разжиматься и...

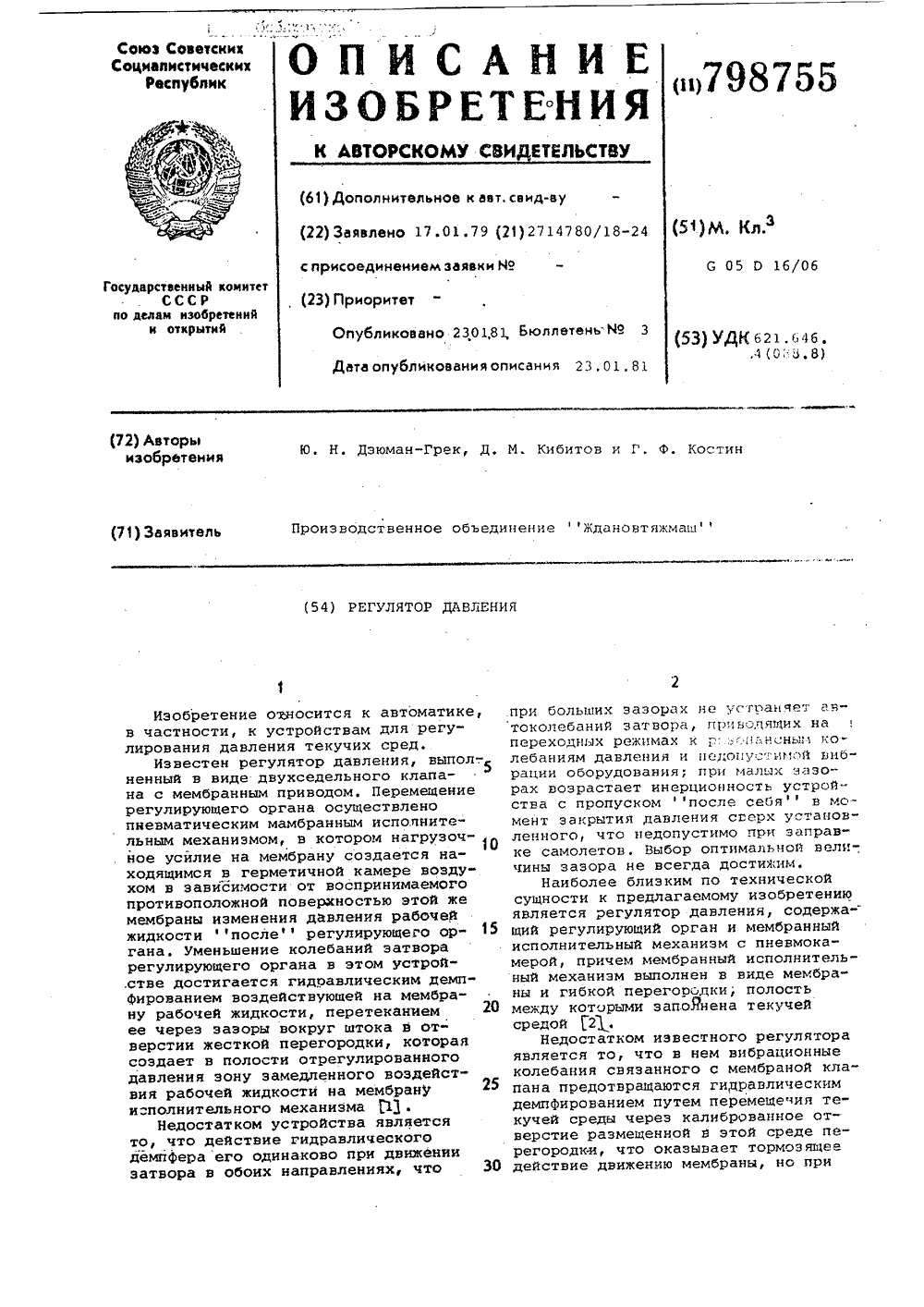

Номер патента: 798755

Опубликовано: 23.01.1981

Авторы: Дзюман-Грек, Кибитов, Костин

МПК: G05D 16/06

Метки: давления, регулятор

...или смазочные,то есть такие,попадание определенных количеств которых в топливо в случае прорыва мембраны 8 не противопоказано.Гибка перегородка 11 имеет боль.шую жесткость, чем эластичная мембрана 8, за счет большей толщины илиприменения другого (например, резины другой марки) материала. Пространство корпуса 1 после седел 3 и 4 итарелок б и 7 образует выходнуюполость 15,Крышка 9 оборудована штуцером 16для введения азота в пневмокамеру12 и манометром 17 для контроля давления в ней.Регулятор давления работает следующим образом,Заданным давлением управляющей . 55газовой среды (азота) в пневмокамере12 на мембрану 8 (через гибкую перегородку 11 и текучую среду 14) перемещается в открытое положение регулирующий орган с тарелками б и 7, об-...

Номер патента: 798756

Опубликовано: 23.01.1981

Авторы: Беганов, Кущ, Сотников, Шведков

МПК: G05D 23/13

Метки: температурыжидкости

...является четвертым входом регулятора 9, второй исполнительный элемент 20, первый выход которого является вторым выходом регулятора 9, и силовой блок 21, первый выход которого является, третьим выходом регулятора 9, а также задатчик 22 температуры, один из выходов которого подключен к третьему входу блока 19 вычисления дозы горячей жидкости, четвертый вход которого соединен со вторымвыходом блока 16 вычисления дозы холодной жидкости, третий вход которого связан с другим выходом задатчика 22 температуры, причем другой выход блока 14 задающих сигналов подключен ко второму входу второго преобразователя 18 температуры, а ко второму входу силового блока 21 подключен второй выход первого исполнительного элемента 17,Устройство работает...

Номер патента: 798757

Опубликовано: 23.01.1981

Авторы: Карпенко, Маилов

МПК: G05D 23/19

Метки: преобразователя, температурытермоэмиссионного

...орган, датчикмощности нагрева, сумматор, элемент 45сравнения и усилитель, источниканодного напряжения, к выходу которого через датчик мощности электронного потока подключен второйвход сумматора, задатчик мощностинагрева, выход которого подключен квторому входу элемента сравнения, иблок управления, выход которого сое"динен со вторым входом исполнительного органа, введены последовательносоединенные корректирующий блок икомпаратор, нторой вход которого подключен к выходу усилителя, выход " ковходу блока управления, а вход корректирующего блока подключен к выходу датчика мощности электронного янагрева.На чертеже представлена структурная схема предлагаемого устройства,.Устройство для регулирования тем-,пературы термоэмиссионного...

Номер патента: 798758

Опубликовано: 23.01.1981

Авторы: Гаряев, Гулинский, Кирьяков, Кравцов, Чемес

МПК: G05D 23/19

Метки: температуры

...текущему значению температуры внутри термостата, сни" 1 з жается с движка потенциометра 4 регулирования времени переходного теплового процесса и поступает на второй вход компаратора 8. Датчик температуры состоит из двух терморезис торов. Первый датчик 1 температуры расположен возле нагревателя, второй датчик 2 температуры - непосредственио у объекта термостабилиэации (или внутри него). Напряжение, снимаемое с движка потенциометра 4, определяется температурой в некоторой точке, находящейся между нагревателем 10 и объектом термостабилизации, ее положение задается положением движка потенциометра 4. В компараторе 8 напряжение задания температуры объекта термостабилиэации и напряжение, определяющее значение температуры внутри...

Номер патента: 798759

Опубликовано: 23.01.1981

Автор: Форафонтов

МПК: G05D 23/24

Метки: температуры

...с плюсовой шиной источника питания, а анод соединен с эмиттером дополнительного ключевого транзистора 5 и через тре" тий дополнительный резистор 10 с минусовой шиной источника питания. База выходного транзистора 11 соединена с коллектором основного транзистора 3,40 а коллектор через нагрузку 12 соединен с плюсовой шиной источника питания.Устройство работает следующим образом. 45При температуре термостатируемого объекта и связанного с ним преобразователя 1 ниже температуры регулирования мост разбалансирован таким образом, что на его выходе появляется напряжение в полярности, укаэанной на Фиг. 1. Это напряжение усиливает" ся операционным усилителем 2 и потенциал его выходной клеммы О, становится близким к потенциалу минусовой- шины...

Номер патента: 798760

Опубликовано: 23.01.1981

Авторы: Воронин, Зорин

МПК: G05D 23/275

Метки: термостат

...работает следующим образом,После включения источника 1 холода в теплоизолированной рабочей камере 2 образуется двухфазная среда,состоящая из твердой и жидкой Фазсреды 3, причем часть жидкой Фазынаполнителя находится во втулке 7. При поиижении температуры окружающей среды количество твердой фазы среды3 увеличивается и часть жидкой Фазыего выталкивается во втулку 7. Таккак теплопроводность жидкости выше,35 чем газа над ее поверхностью, то теплоприток к верхней части рабочей камеры 2 от сгенки 8 увеличивается додостижения теплового равновесия. При повышении температуры окружающей среды происходит обратный процесс. Так как в камере 2 во всех случаях 1сохраняется наличие обеих Фаз наполнителя, то достигается высокая точность...

Номер патента: 798761

Опубликовано: 23.01.1981

Авторы: Булыгин, Титов

МПК: G05D 23/30

Метки: pactbopob, температурывязких

...емкости с теплохладагентом 3,блок 6 определения знака отклонениятемпературы вязкого раствора, связанный с датчиком 4, логические ныходы блока 6 соединены со входамирегулирующих органов 7 и 8, другиевходы которых соединены с датчиком5. Выходы регулирующих органов 7 и 8объединены и соединены со входаминагревателя 9 и охладителя 10, помещенных в теплохладагенте 3,Устройство работает следующим образом.Вязкий химико-Фотографическийраствор, содержащийся в технологической ванне 1 (объем 0,1 - 1 л), перемешивается эа счет циркулированияв системе дозатор-теcлообменный аппарат 2 (скорость циркуляции чрезвычайно мала вследствие большой няэкости раствора) и наносится на киноили аэрофотопленку с помощью ролика.Теплохладагент 3, поступающий из...

Номер патента: 800966

Опубликовано: 30.01.1981

Авторы: Колбин, Колокольцов, Протасов, Скибенко

МПК: G05D 7/06

Метки: жидкости, программного, управленияпотоком

...15 импульсов предназначен для контроля. перемещения контейнеров с рабочими ячейками. Логический блок 16 предназначен для . формирования сигнала готовность", по окончании выполнения команды всеми дозирующими исполнительными элементами 4( - 4),. Блок 17 сравнения предназначен для выдачи в блок 11 управления сигнала фОкончание цикла при совпадении кода положения контейнероносителя, поступающего с реверсивного счетчика 18, с кодом установки, поступающим из блока 11 управления, Реле 19 времени предназначено для задания времени работы компрессору 1 или вакуумному насосу 2, Дифференцирующий элемент 20 предназначен для формирования импульса фГотовностьф по окончании работы компрессора 1 или вакуумного насоса 2.Устройство работает следующим...

Номер патента: 800967

Опубликовано: 30.01.1981

Автор: Паперно

МПК: G05D 13/04

Метки: реле, скорости, центробежное

...виде чувствительного элемента- пьезоэлемента 8 сконтактными пластинами 9 и 10.Контактная пластина 10 выполнена ввиде постоянного магнита, закрытогосо стороны ротора крышкой 11 иэмагнитоиейтрального и теплоизоляционного материала. Такая же крышка11 установлена на накладке 5.Койтактные пластины 9 и 10 черезтоковыводы. 12 электрически соединены с внешним регистрирующим устройством 13. Крышки 11 разделенывоздушным зазором 8, величина которого подбирается исходя из требуемой чувствительности реле скорости,Материал размеры и толщина теплоизоляционных магнитонейтральныхкрышек 11 выбираются в зависимостиот температурных условий эксплуата.ции и обеспечения надежной защитымагнитопроводящих узлов реле отвлияния высоких температур окружающей...

Номер патента: 800968

Опубликовано: 30.01.1981

Авторы: Завьялов, Помазан, Сидорченко

МПК: G05D 23/19

Метки: регулятор, температуры

...а также ключевой элемент 5, исполнитель-ный элемент б, элемент 7 инднкаЗО ции.Работает регулятор температурыследующим образом.На входную диагональ термочувствительного моста 1 подается стабилизированное постоянное напряжение.Если температура нагревательногоэлемента равна температуре равнове-,сия (баланса) термочувствительногомоста 1, напряжение на измерительной диагонали последнего равно нулю, Разность потенциалов с измерительной диагонали термочувствительного моста 1 подается на вход дифференциального усилителя 2, с выхода которого уже усиленная разность,потенциалов поступает на вход триг,гера 3, питающегося от источника 4пульсирующего напряжения. Триггер 3(фиг. 2) выполнен на триггерах 8и 9 я питается от источника 4 пуль.сирующего...

Номер патента: 800969

Опубликовано: 30.01.1981

Авторы: Корнеев, Орлов

МПК: G05D 23/19

Метки: регулированиятемпературы

...закрытие после того, как температурав контролируемом объеме подключает.ся выше нижнего предельного уровня,т.е. обеспечивая прохождение сигнала на второй вход порогового зле- мента 6 до того момента, пока напервый вход не поступит сигнал отблока 3 сравнения,В процессе работы электро-радио"у 5 аппаратуры температура внутри конттролируемого объема начнет. увеличиваться, а вслед за ней начнет изменяться электрический сигнал на выходах датчиков 1 и 11. Изменение сигнала на выходе датчика 11 не отражается на работе устройства в Мелом,так как блок 13 сравнения стоит на блокировке по сигналу, поступающему на его третий вход, Это состояние поддерживается вплоть до, достижения верхнего температурного уровня, заранее настроенного с помощью...

Номер патента: 800970

Опубликовано: 30.01.1981

Автор: Котляров

МПК: G05D 23/30

Метки: термокамера

...ферромагнитной средой 8варане уровня отверстия 3 для ввода 1 Ъиспытуемого объекта 5 (фиг. 2)и осушеннымгазом,. например арагономазотом или сухим воздухом. Заслонка 9 отверстия 4 теплоизоляционного корпуса 1 связана с замыкающим контактом 10 цепи питания 11катушки 12 электромагнита, В стенке теплоизоляционного корпуса термокамеры выполнены полости соединенные с отверстием 4 для ввода риспытуемого объекта, в котором установлены постоянные магниты 13и 14. Отверстие 4 между магнитамизаполнено Ферромагнитной жидкостью15. Используется широко распространенная Ферромагнитная жидкость наоснове лигроина, но целрсообразно.использовать не смачивающую объект,жидкость (такие жидкости.уже разрабатываются). Для поддержания необходимых отрицательных...

Номер патента: 800971

Опубликовано: 30.01.1981

Авторы: Вахрушев, Дубровский, Мясников, Паринов, Солнцев, Столяр

МПК: G05D 24/00

Метки: автоматическогорегулирования, вязкости, жидкоготоплива

...механизмом 1 б воздействующий на парорегулирующий клапан 17, который изменяет расходпара в топливоподогревателе 18.Устройство работает следующимобразом.Сигнал от датчиков 1, 2 вязкости,через коммутатор 3 гоступает напреобразователь 4 вязкости, на выходе которого. получается электрический сигнал, пропорциональныйвязкости топлива. Этот сигнал про.пускается через фильтр 5 для выде.ления низкочастотной составляющейи уменьшения погрешностей контроля,Высокочастотная составляющая возникает, например из-за неравномерногопрогрева топлива, проходящего черезподогреватель (низкая теплопроводность жидкого топлива) и динамических ошибок Датчика вязкости,Выделенная низкочастотная составляющая сигнала подается на одиниз входов регулятора б...

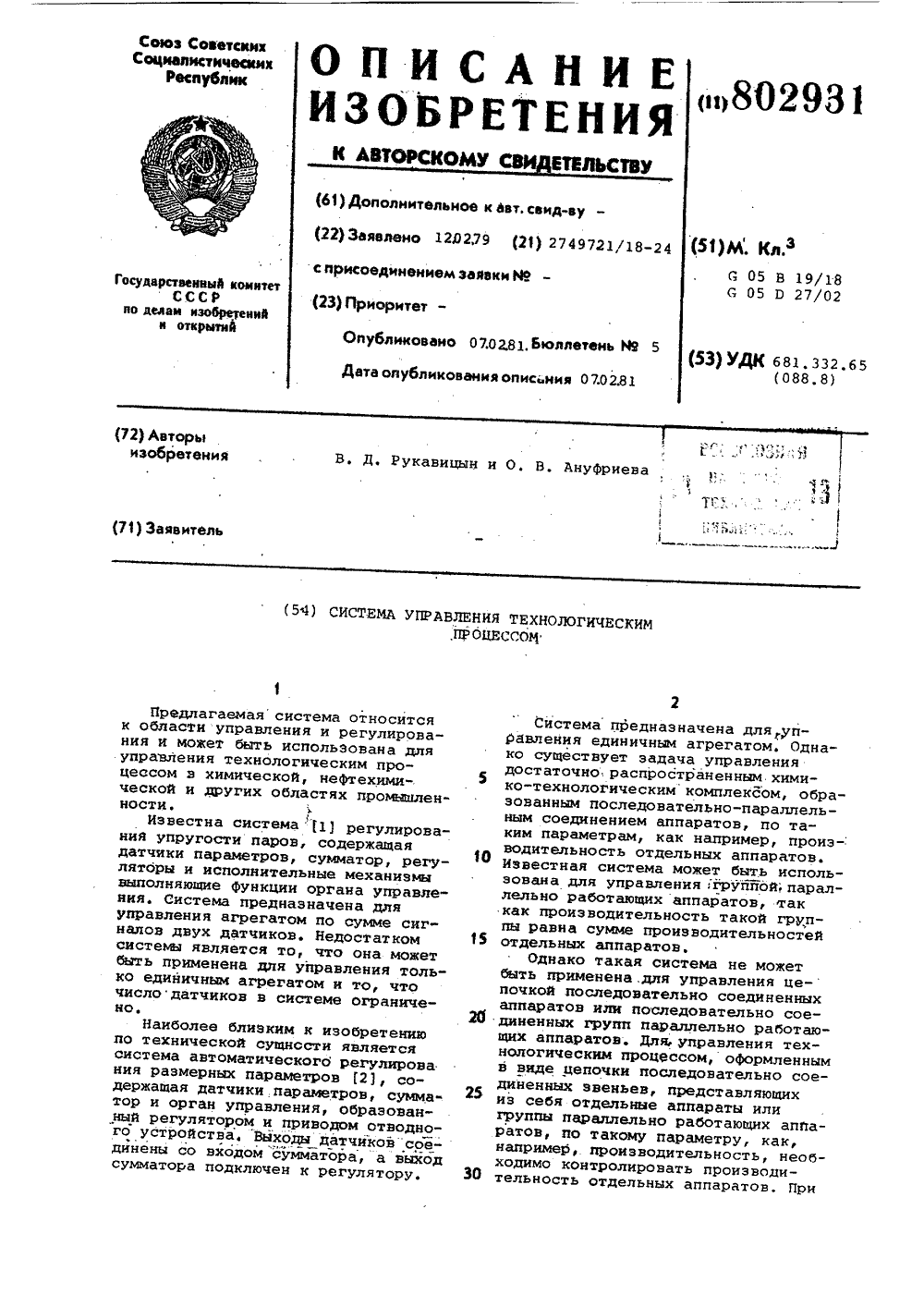

Номер патента: 802931

Опубликовано: 07.02.1981

Авторы: Ануфриева, Рукавицын

МПК: G05B 19/418, G05D 27/02

Метки: процессом, технологичес-ким

...которого подключены к выходам суьщаторов, а выход - ко входурегулятора, Входы блоков умножениясоединены с выходами датчиков технологических параметров соответствующих сумматоров.Структурная схема системы представлена на чертеже,Система содержит датчики технологических параметров 1, блокиумножения 2, сумматоры 3, блокминимизации 4 и регулятор 5.Технологический процесс представлен технологической цепочкой,состоящей из последовательно соединенных звеньев. Под звеном понимается один или несколько параллельно работающих технологических аппаратов 6.Система работает следующим обраэом.С датчиков поступают сигналыо состоянии аппаратов. Они характеризуют производительность.аппаратов и могут быть, например, дискретными(0 - аппарат не работает,1 -...
