G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1737413

Опубликовано: 30.05.1992

Авторы: Намазов, Рогозин, Таранов

МПК: G05D 7/00

Метки: расхода, регулятор

...конец рычага20 25 30 вится меньше силы Р 1, Уравнение равнове 40 45 50 55 11 снабжен градуированной расходной рейкой 19 и микродвигателем 20, закрепленном на загнутом конце рычага. Микроэлектродвигатель 20 редукторно связан с горизонтальной, свободно вращающейся винтовой тягой 21, на которой по типу винтовой пары закреплен груз 22 со стрелкой. Винтовая тяга имеет ручку 23 для ручного управления.Регулятор расхода работает следующим образом,Оператор, вращая винтовую тягу 21 с помощью электродвигателя 20 или ручки 23, перемещает груз 22 в требуемое положение, контролируя стрелкой по расходной рейке 19. Поток воды, двигаясь но суживающему элементу 2, сужается и затем расширяется, отгибает армированную ленту 5 и через водопропускное...

Номер патента: 1737414

Опубликовано: 30.05.1992

Авторы: Ловчиков, Новопашенный, Сафонов, Эпштейн

МПК: G05D 7/06

Метки: расхода

...потоку максимальное сопротивление. Значение расхода рабочей среды в этот момент минимальное.Подача напряжения на.спираль 3 нагревателя вызывает нагрев лепестков 6, По мере повышения температуры она достигает .величины, соответствующей точке Кюри самого низкотемпературного лепестка, При этом материал лепестка из ферромагнетика практически мгновенно становится пара- магнетиком и утрачивает возможность взаимодействия с полем магнита 5, Под действием потока лепесток разворачивается на шарнире вдоль потока, увеличивая тем самым проходное сечение устройства и соответственно величину расхода.Дальнейшее повышение температуры приведет к тому, что следующий по значению точки Кюри своего материала лепестск окажется парамагнетиком и, отклоняяс...

Номер патента: 1737415

Опубликовано: 30.05.1992

Авторы: Новопашенный, Рогов, Сафонов, Шерстобоева

МПК: G05D 7/06

Метки: расхода

...максимальный расход рабочей среды через 35устройство.Подача напряжения источника 1 на обмотку 2 приводит к тому, что под действиемма нитного поля ферромагнитные кольца 7смещаются навстречу друг другу, втягиваясь с двух сторон в обмотку 2 и деформируяпри этом упругий эластичный рукав 6 за счетувеличивающегося изгиба пластинчатыхпружин 8. В результате этой деформациипроисходит равномерное по окружности перекрытие проходного сечения устройства,вызывающее соответствующее ограничение расхода рабочей среды.Поддержание на обмотке 2 какого-либоустановившегося значения напряжения 50приведет к тому; что усилие стремящихсясблизиться под действием магнитного поля ферромагнитных колец 7 окажется уравновешенным жесткостью пружин 8, в результате...

Номер патента: 1737416

Опубликовано: 30.05.1992

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/02

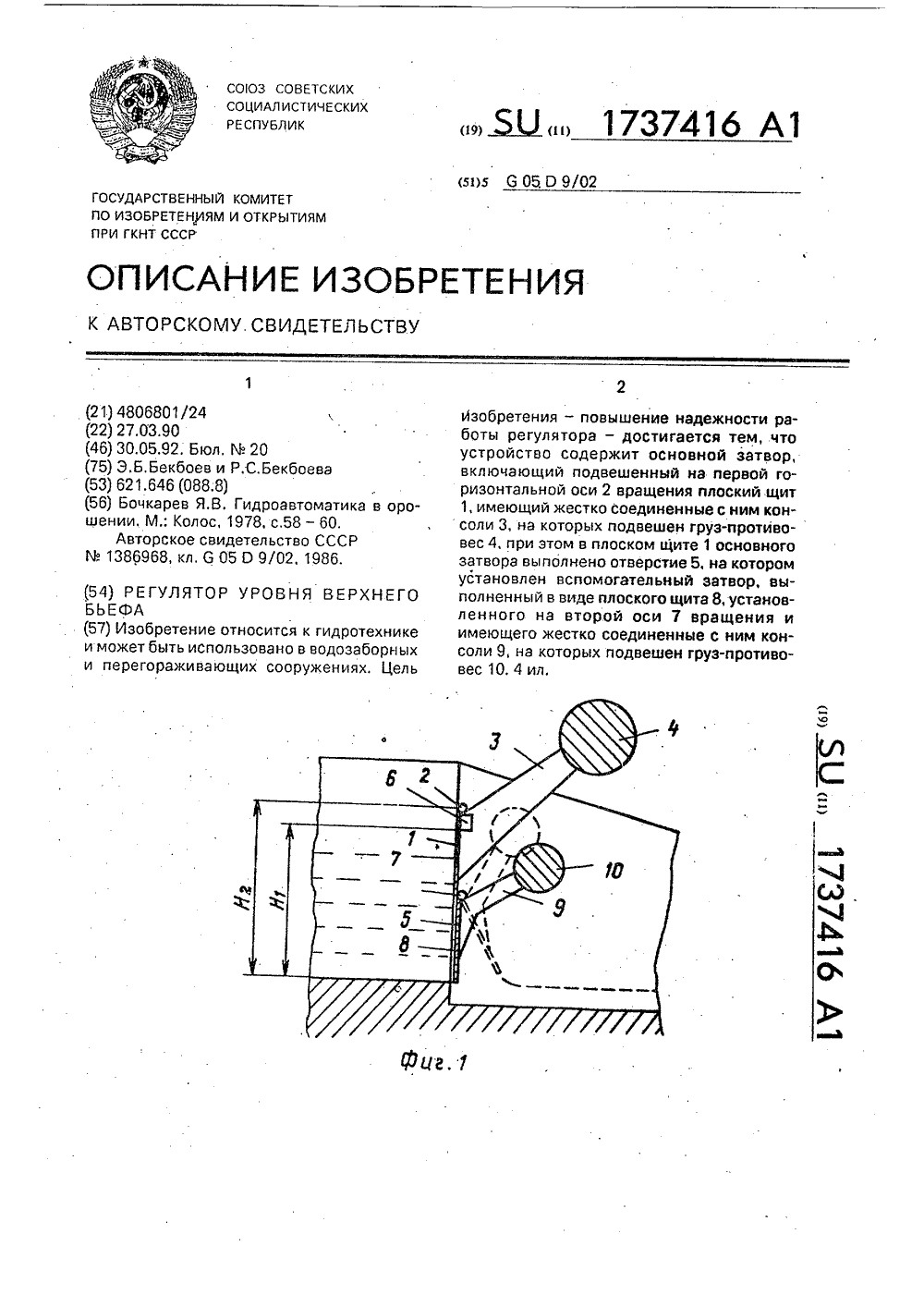

Метки: бьефа, верхнего, регулятор, уровня

...на второй горизонтальной оси 7 вращения над отверстием 5 основного затвора и содержит плоский щит 8, прикрепленный на второй оси вращения 7, консоли 9, жестко соединенные с плоским щитом 8 и груз-противовес 10, подвешенный на консолях 9 вспомогательного затвора. При закрытом положении вспомогательного затвора плоский щит 8 перекрывает отверстие 5 основного затвора Положительный эффект от указанногоисполнения регулятора заключается в том,что благодаря введению вспомогательного затвора, имеющего небольшие размерывозможен концентрированный сброс малыхрасходов воды, что в.конечном итоге исключает возможность забивания регулятора,30 Устройство в процессе работы поэтапно поддерживает два расчетйых наполнения Н 1 и Н 2 (Н 2Н 1) (см.фиг.1 - 3),...

Номер патента: 1737417

Опубликовано: 30.05.1992

Авторы: Бочкарев, Гриднев

МПК: G05D 9/02

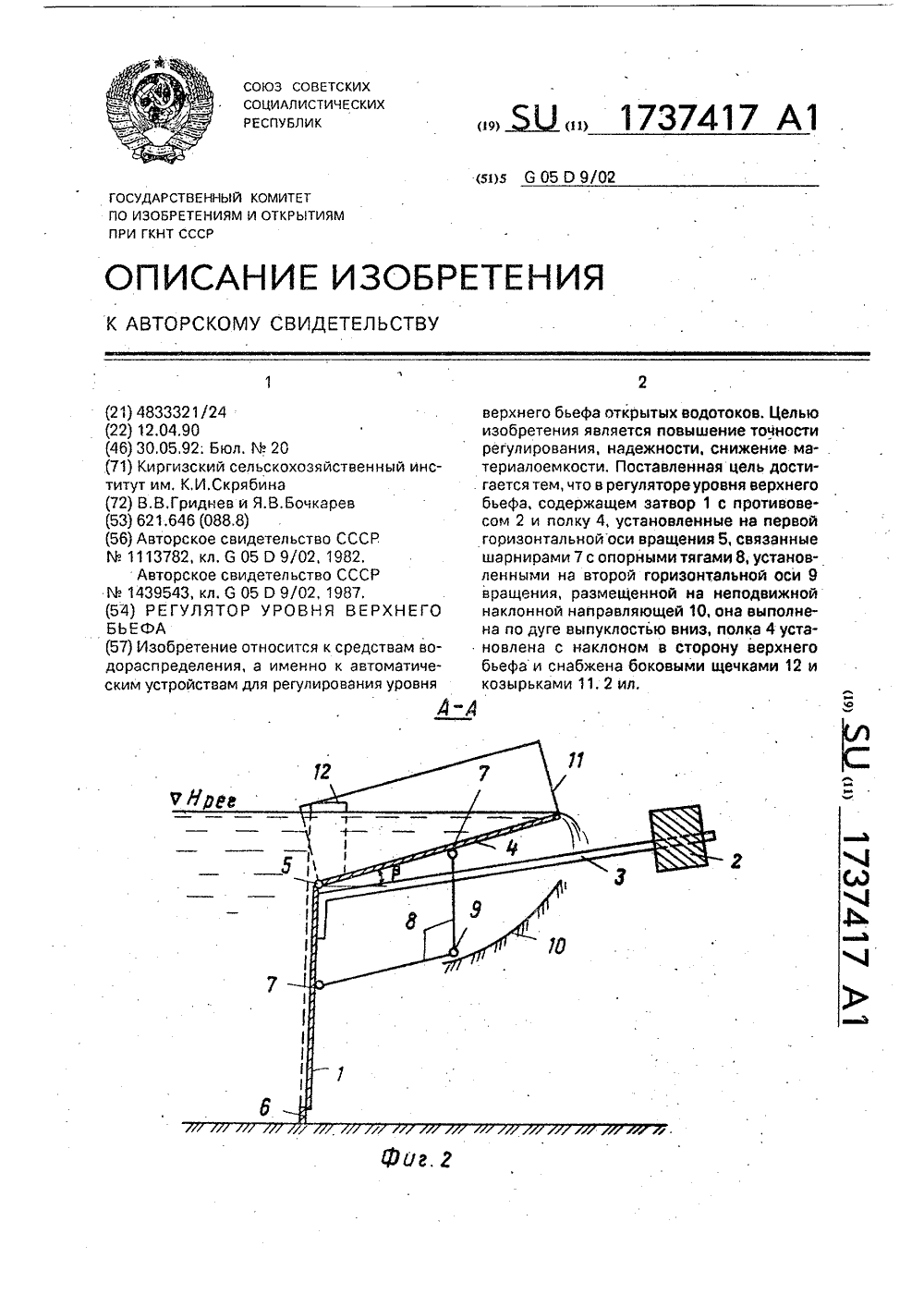

Метки: бьефа, верхнего, регулятор, уровня

...обеспечивая максимальное открывающее воздействие полки на затвор через опорные тяги и неподвижные направляющие, значительно повышает точность регулирования. Чтобы исключить влияние нижнего бьефа, не увеличивая размеры затвора установкой оси вращения выше бытовой глубины М необходимо увеличить угол а открытия затвора до 900, т.е, когда затвор и полка, сложившись, занимают горизонтальное положение, а величина увеличения затвора равна Ь"соз 90 =О. Но в известной конструкции это невозможно, так как затвор с полкой складываются при а=60 - 65 и открывающее воздействие полки прекращается, к тому же гидродинамическое давление на затвор сильно уменьшается, а при углах открытия затвора близких к 90 стремится к нулю, т.е, практически нет силы,...

Номер патента: 1737418

Опубликовано: 30.05.1992

Автор: Емец

МПК: G05D 9/12

Метки: агрегатом, насосным

...на фиг.2 - система счувствительным элементом в виде электроконтактных датчиков нижнего и верхнегоуровней жидкости в гидровоздушном аккумуляторе давления; на фиг.З - система счувствительным элементом в виде электроконтактного манометра и с реле временизаполнения напорного бака; на фиг,4 - система с чувствительным элементом в видеэлектроконтактного датчика нижнего уровня жидкости в гидровоздушном аккумуляторе давления и с реле времени заполнениянапорного бака.Система содержит напорный бак 1, напорный трубопровод 2, насосный агрегат 3,блок 4 управления, дроссель 5, гидровоздушный аккумулятор 6 давления, электроконтактный манометр 7 (фиг.1 и 3),электроконтактные датчики (фиг.2 и 4) соответственно нижнего 8 и верхнего 9 уровняжидкости в...

Номер патента: 1737419

Опубликовано: 30.05.1992

Автор: Митин

МПК: G05D 11/13

Метки: дозированием

...загрузки.55 Измерительный сигнал с выхода датчика 11 веса дозатора 41 поступает на вход преобразователя 12, где преобразуется в цифровой код и подается на вход компаратора 13. Так как на другой вход указанного компаратора подается сигнал заданной доа на выходе блока 5 Н=ф Я(10) Я 0,В исходном состоянии на выходе дозатора 4 формируется сигнал На выходах сумматоров 6 и 8 присутствуют сигналы соответственно На выходе блока 7 формируется сигналГ = Н./р., (9) или с учетом (8) На выходе задатчика 9 устанавливаетсявеличина (Я ) минимальной допустимойвлажности смеси. Так как то на выходе компаратора 10 формируется сигнал логической "1", подаваемый на входы дозаторов 4 ьПри запуске устройства (цепи пуска условно не показаны) выключается режим...

Номер патента: 1737420

Опубликовано: 30.05.1992

Авторы: Ахметзянов, Богданов, Нугаев, Яхин

МПК: G05D 16/06

Метки: давления, регулятор

...находящегося в крайнем верхнем50, положении (фиг.1), так как горизонтальное шайбой подобран так, что в начальный момент работы регулятора происходитдроссе лирование газа, что необходимо для 10 15 на фиг.З - узелна фиг.1; на фиг. 4 - вид Б на фиг,З; на фиг,5 - узел И на фиг.1; на фиг;6 -разрез В-В на фиг.5; на фиг.7 - узелна фиг.2.Регулятор давления состоит(фиг,1, 2) из корпуса 1 с входной 2 и выходной 3 полостями, чувствительного элемента 4 в виде сильфона, размещенного в гильзе 5 корпуса 1 и связанного шпилькой 6 с ходовым клином 7 клиновой передачи, установленным и имеющим зацепление с внешней 8 и внутренней 9 щеками корпуса клиновой передачи и запорным клином 10, который соединен с плунжером 11 с ка, злами 12 переменного сечения на...

Номер патента: 1737421

Опубликовано: 30.05.1992

Авторы: Арзуманов, Арзуманова

МПК: G05D 16/06

Метки: давления, действия, малошумный, прямого, стабилизатор

...сечение аъ,р,По периферии насадков 5 выполнены два продольных канала 7 и 8, первый изкоторых высокого давления с площадью сечения вк,в соединен с входным патрубком 2. Все цилиндрические насадки 5, кроме последнего, снабжены сквозными поперечными каналами 9 с площадью сечения в соединенными с обоими продольными каналами 7 и 9, Последний насадок снабжен поперечным каналом 10 с сечением вп соединенным со вторым каналом 8 низкого давления с площадью сечения вк,н.,Цилиндрические насадки 5, располо 20 женные в корпусе 1, прижимаются друг кдругу с помощью гайки 11,Малошумный стабилизатор давленияработает следующим образом.При открытии запорного органа на выходе стабилизатора, благодаря разностидавлений (Рлвх Р 2 вых) = Л Р, происходитдвижение...

Номер патента: 1737422

Опубликовано: 30.05.1992

Авторы: Кормщиков, Кузин, Ремизов, Шванке

МПК: G05D 16/10

Метки: газа, давления, регулятор

...связанным с регулирующим органом и разделяющим корпус на камеру регулируемого давления и камеру задания с установленным в ней дросселем, последний выполнен в виде отверстия переменного сечения, а тело загрузочного винта выполнено как стержень переменного сечения, проходящего через дроссель,Сущность изобретения заключается в там, что при перенастройке регулятора на заданное давление редуцирования одновременно происходит перенастройка дроссельного отверстия,Иа динамических режимах работы регулятора (при значительных и резких внешних возмущениях) возникают силы демпфирования, противодействующие силам возмущения, Причем силы демпфирования пропорциональны величине настройки пружины регулятора. Таким образом, подвижные элементы...

Номер патента: 1737423

Опубликовано: 30.05.1992

Авторы: Червяков, Шмуэльзон

МПК: G05D 23/19

Метки: температуры

...сигнала на выходе первого элемента И 8, который через исполнительный элемент 9 включает нагреватель электропечи 2.В первом блоке 10 умножения осуществляется расчет времени действия управляющего воздействия т 4 в соответствии с выражением где Кп 1 - первый коэффициент пропорциональности. Значение Кп устанавливается эадатчиком 11 первого коэффициента пропорциональности в зависимости от динамических характеристик электропечи и заданной температуры. Настройка Кт осуществляется так, чтобы амплитуда положительных отклонений температуры была минимальной,Рассчитанное время т 4 является уставкой первого таймера 12. Запуск первого таймера 12 производится одновременно. с включением нагревателя электропечи сигналом от первого элемента И...

Номер патента: 1737424

Опубликовано: 30.05.1992

Автор: Дмитренко

МПК: G05D 23/19

Метки: температуры

...управления симистора 1, При этом симистор 1 открыт по анодной цепи, нагрузка 2 включена, а светодиод 27 сигнализирует о включенном состо 30 янии нагревателя 2. Сила тока, протекающего через светодиод, приближается к его максимальному значению, поэтому его светоотдача при включенных 18, он опережает анодный ток симистора на 90 эл. град, что позволяет надежно отпирать симистор по цепи управления меньшим значением.действующего тока, чем постоянным или активным током. Это позволяет уменьшить мощность, потребляемую пред 40 лагаемой схемой, Кроме того, симистор 1 отпирается в начале каждого полупериода45 сети, и все напряжение сети выделяется в нагрузке. При этоц 1 сключаются радиопомехи в сети. Одновременно осуществляется световой контроль...

Номер патента: 1737426

Опубликовано: 30.05.1992

Авторы: Бородин, Винтайкин, Дмитриев, Еремеев, Иванов, Литвин, Макаров, Макушев, Тишаев, Удовенко

МПК: G05D 23/20

Метки: автоматический, термоклапан

...пластин жалюзи 11, 1 1 Г 1 олзун 5 шарнирно соединен с тягой 8, которая в свою очередь шарнирно соединена с подвижным концом основного термо привода 9.На фигЛ клапан-жалюзи закрывает прямоугольный проем, сечение рамы которого изображено деталями 10 и 31. На фиг.2 клапан-жалюзи изображен в открытом состоянии,На фиг,З приведена деталь узла(фигЛ) для случая авторегулируемой термочуствительности клапана-жалюзи, Ползуи 5, шарнирно соединенный с твгой 8, перемещается по рычагу 4 под действием пружин ного корректирующего термопривода 12 из сплава с обратимой памятью Формы, уменьшающего свою длину в свободном состоянии с повышением температуры. Корректирующий термопривод 12 полравт предварительную нагрузку от растянутой стальной пружины...

Номер патента: 1737427

Опубликовано: 30.05.1992

Авторы: Андреев, Дарьин, Михайлов, Рыжков

МПК: G05D 23/30

Метки: криостат

...боковой поверхности ванны, и держател,ь охлаждаемого образца, расположенный по центру ванну, держатель . охлаждаемого образца снабжен по крайнеймере одним диском, выполненным из материала с повышенной теплопроводностью и помещенным внутрь ванны, причем диаметр диска равен 0.,8 - 0,9 диаметра внутренней боковой поверхности ванны,На чертеже показан предлагаемый криостат,Криостат содер:;:ит помещенную в вакуумную рубашку 1 ванну 2 с хладагентом, к верхней части которой на равных расстояниях по окружности закреплено восемь выпарных патрубков 3, выполненных в виде спиралей с радиусами кривизны больше радиуса боковой поверхности ванны 2 (на чертеже для упрощения показана одна спираль). Другими концами патрубки 3 подведены к выпарному кольцу 4,...

Номер патента: 1739365

Опубликовано: 07.06.1992

Авторы: Денисов, Ильин, Фененко, Череп, Юрий

МПК: G05D 9/02

Метки: бьефа, верхнего, воды, регулятор, уровня

...на затворе 1 жестко закреплен на шток 4, накоором имеются фиксаторы открытия 5 изакрытия 6,Регулятор снабжен механизмом фиксации затвора, который содержит два двуплечих рычага 7 и 8, размещенных на осях 9 и10 вращения. Одни плечи рычагов 7 и 8контактно связаны собачками 11 и 12 с фиксаторами 6 и 5, другие плечи рычагов 13 и 4014 подпружинены пружинами 15 и 16 и установлены с зазором на толкателе 17. Толкатель 17 осью 18 связан с поворотнымрычагом 19, установленным на оси 20 вращения и шарнирно связанным в верхней 45части со штангой 21 посредством втулки 22,а в нижней части - жестко с датчиком 23уровня. На штанге 21 закреплены ограничители 24 и 25, Для центровки штока 4 механизм фиксации имеет два ролика 26, а для 50защиты датчика...

Номер патента: 1739366

Опубликовано: 07.06.1992

Автор: Иванов

МПК: F16D 43/20, G05D 13/20

Метки: муфта, центробежная

...связанных с жесткосидящим на валу 1 кольцом 6, в котороеупирается пружина 8, размещенная на валу1 и упирающаяся другим концом в кольцо 7,имеющее возможность перемещения на валу 1, На входной части 9 ведомого вала жестко закреплен ведомый фрикционный диск10, который шарнирно связан через рычаги11 со второй парой центробежных грузов 12 5 10 15 20 25 30 35 40 45 50 55 и с кольцом 13, имеющим возможность осевого перемещения по валу, на котором между фрикционным диском 10 и кольцом 13 размещена пружина 14. На валу на шлицах размещена полая промежуточная часть 15 ведомого вала, снабженная ответными шлицами и имеющая возможность перемещения по валу. Сцепление шлицев осуществляется посредством шариков 17, Промежуточная часть 15 снабжена ведущим...

Номер патента: 1739367

Опубликовано: 07.06.1992

Автор: Верхоглядов

МПК: G05D 16/00

Метки: давления, регулятор, ротационный

...10. В последних установлены подшипники 11, в которых вращается вал 5 ротора 4. От продольного перемещения по валу 5 подшипники 11 фиксируются стопор- ными кольцами, Внутри полого вала 5 размещена пружина 12 задания, которая воздействует на подвижные упоры 13, расположенные в первой и второй подвижных втулках 14, котооые размещены внутри вала ротора на его концах. Первая и вторая втулки 14 имеют уши 15, к которым крепятся первый и второй карданные валы 16. Внутри каждой втулки 14 расположена вращающаяся обойма 17, которая имеет резьбовое соединение с подвижным упором 13. Втулки 14 соединены с валом 5 с помощью установочного винта 18, конец которого расположен в пазу, выполненном на боковой поверхности втулки 14, Подвижный упор 13 соединен...

Номер патента: 1740027

Опубликовано: 15.06.1992

Автор: Зайко

МПК: B01D 3/42, G05D 27/00

Метки: колонне, нефти, первичной, переработки, процессом, ректификационной, сложной

...циркуляционного орошения, т/ч; 6 К - расход керосина, т/ч (измеряется датчиком 22 расхода;6 дт - расход дизельного топлива, т/ч (измеряется датчиком 26 расхода);6 н - расход нефти, т/ч (измеряется датчиком 36 расхода);6 оо, 6 вцо, 6 нцо расход соответственно острого, верхнего и нижнего циркуляционных орошений, т/ч (измеряется датчиками Ср 1, Ср 2, Срз - теплоемкость соответственно бензина, керосина и дизельного топлива, ккал/(т х град,);г 1 - гз - скрытая теплота парообразования соответственно бензина, керосина и дизельного топлива, ккал/т;Ьт 1 - разность температур паров на выход из колонны и острого орошения, град;Ж 2, Лт - разностьтемператур соответственно верхнего и нижнего циркуляционных орошений на выходе и входе в колонну,...

Номер патента: 1741062

Опубликовано: 15.06.1992

Авторы: Уусталу, Хера

МПК: G01N 30/34, G05D 23/30

Метки: термостат, хроматографа

...в рабочую зону, исключая возможность подсоса его в эту зону через возможные щели при закрытой10 20 25 воздушной заслонке и создавая условия для равномерного перемешивания поступившего наружного воздуха с внутренним перед подачей его в зону размещения колонок.На чертеже изображен термостат хроматографа, разрез.Термастат хроматографа содержит теплоизолированный корпус 1, в котором размещены кассеты колонок 2, под которыми установлена крйльчатка 3 вентилятора, огражденная ободом 4, Ниже расположен нагреватель с обечайкой 5, имеющей отверстия в стенке, и .нагревательным элементом 6. В основании корпуса 1 имеютсяканалы 7 всасывания и 8 выброса воздуха, перекрываемые поворотной заслонкой 9. Внутри обечайки 5 нагревателя между крыльчаткой 3...

Номер патента: 1741104

Опубликовано: 15.06.1992

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/02

Метки: бьефе, верхнем, воды, гидротехнического, сооружения, уровня

...выполненныйв виде водонаполняемой емкости с напорной гранью, на напорной грани водонаполняемой емкости со стороны верхнего бьефа .выполнен проем, на котором установлен короб с образованием верхнего и нижнего отверстий, а профилированный вырезвыполнен на напорной грани короба,На фиг,1 показано устройство, общийвид; а фиг,2 - то же, со стороны напорнойграни затвора; на фиг,За,б - то же, в работе,Устройство содержит затвор 1, установленный на горизонтальной оси 2 вращенияивыполненный в виде водонаполняемойемкости, на напорной грани которой выполнен проем 3 (фиг,2), перекрытый коробом 4с образованием верхнего 5 и нижнего б отверстий. Кроме того, по высоте короба выполнено отверстие в виде некоторогопрофилированного выреза 7, перед...

Номер патента: 1741105

Опубликовано: 15.06.1992

Авторы: Кателевский, Коган

МПК: B01F 15/04, B01F 3/02, G05D 11/00 ...

Метки: веществ, газа, дозированного, пара, пересыщения, потоке, создания

...части, как, например, в приборе КУСТ, вызывает постепенный разогрев смесительной части и соответствующее изменение теплового режима работы устройства,Целью изобретения является исключения помех от скопления конденсата в соединениях частей устройства и нестабильности теплового режима работы устройства.На фиг.1 изображено устройство, разрез, на фиг,2 - узел на фиг.1, разрез.Испарительная часть (испаритель) устройства выполнена в виде массивного металлического корпуса 1, в котором размещен цилиндрический электронагреватель 2, окружающий съемную гильзу 3, заполненную зерненным пористым носителем 4 с испаряемым веществом, Спиральный канал 5 в теле корпуса 1 имеет входной штуцер 6 и служит для предварительного подогрева потока воздуха до...

Номер патента: 1741106

Опубликовано: 15.06.1992

Авторы: Кателевский, Коган

МПК: B01F 15/04, B01F 3/02, G05D 11/00 ...

Метки: веществ, газа, дозированного, жидких, пара, пересыщения, потоке, создания

...пористую пробку с емкостью для испаряемого вещества.Нагреватель снабжен пробкой со спиральной выемкой, размещенной в гнезде корпуса нагревателя. а фитиль расположен в спиральной выемке.Использование наклона в смесительной части устройства. ограничение ее сеткой с расположенным под ней сборником конденсата, соединенного через пористую пробку с емкостью для испаряемого вещества, приводят к возврату основной части и спаренного вещества и, соответственно, к резкому уменьшению его расхода, т.е, к продлению ресурса работы устройства без подзарядки, Использование фитиля, расположенного в спиральной выемке на съемной пробке, помещенной в гнездо корпуса нагревателя, позволяет автоматически продолжить цикл рабочего процесса для возвращенного...

Номер патента: 1741107

Опубликовано: 15.06.1992

Авторы: Азбель, Бородянко, Гладышев, Лосев, Михальский, Усков, Федяев, Чугаев

МПК: G05D 13/00

Метки: вала, внутреннего, вращения, двигателя, сгорания, частоты

...реннего сгорания через первый редуктор связанном с выходной шестерней дифференциала, механически связанной с реечным механизмом топливодозирующего органа, усилитель мощности, Выход которого подключен к выходным клеммам задающего электродвигателя, сумматор, выход которого подключен к вхоцу усилителя мощности, а первый вход - к выходу первого датчика частоты вращения, причем выходной вал двигателя внутреннего сгорания через Второй редуктор сВязан с Входным валом топливодозирующего органа, дополнительно Введет датчик положения реечного механлзма топливодозирующего органа, второй и третий входы сумматора подклочены соответственно к выходам второго датчика частоты вращения и датчика положения рабочего механизма топливодозирующего органа,...

Номер патента: 1741108

Опубликовано: 15.06.1992

Авторы: Авдеев, Кузьмин, Семенов, Суслов

МПК: G05D 22/02

Метки: влажности, сыпучего

...в смесительный бункер, общий вид; на фи:,3 - то же, вид сверху; на фиг,4 - измери тельное устройство, установленное над распределительным транспортером после смесительного бункера, вид сверху; на фиг.5 - график зависимости положения вентильного клапана от толщины слоя материала на транспортере. вания влажности сыпучих материалов в потоке содержит смесительный бункер 1, транспортер 2 подачи смеси 3 в смесительный бункер 1, распределительный транспортер 4 со смесью 5, вентильный клапан 6, Над транспортером 2 установлено измерительное устройство, содержащее дополнительные электроды 7, дополнительные изоляционные втулки 8, рычаг 9, кронштейн 10, датчик 11 объема массы 3. В предпочтительном варианте выполнения устройства дополнительно...

Номер патента: 1741109

Опубликовано: 15.06.1992

Авторы: Демишев, Случанко

МПК: G05D 23/02

Метки: криогенной, объеме, рабочем, средой, стабилизации, температуры

...очень велик расход криогенной жидкости и, очевидно, недостаточна для ряда применений точность стабилизации температуры рабочего объема. Кроме того, устройство, реализующее способ, сложно по конструкции и в изготовлении, так как содержит вакуумную изоляциюи механические манипуляторы.Целью изобретения является расширение области применения, повышение точности и экономичности способа, а также51015 20 25 30 35 40 45 50 55 существенное упрощение конструкции устройства.Поставленная цель достигается тем, что согласно способу регулирования и стабилизации температуры в рабочем объеме с криогенной средой, включающему нагрев атой среды и регулирование теплопереноса между газовой и жидкой фазами криогенной среды путем изменения уровня раздела этих...

Номер патента: 1741110

Опубликовано: 15.06.1992

Авторы: Воронов, Гапон, Гунбин, Качанов

МПК: G05D 23/19

Метки: термостатирования

...являются следствием нелинейного взаимодействия основной моды колебаний с модами более низких порядков, поэтому температуру провала можно изменять путем коррекции геометрических размеров или угла среза шлифовкой пьезоэлемента. Таким образом, можно получить кварцевый резонатор с требуемой чувствительностью в заданной точке статирования темпеоатуры,Гистерезис провала активности ТЧХ, о котором упоминается, обьясняется влиянием динамического коэффициента частоты, который для резонаторов АТ-среза составляет порядка 13 10 с/С и зависит, следовательно, от скорости изменения температуры. В реальных системах термостатирования скоростью изменения температуры (по техническим треб ова н ия м и системам) не превышает 2 - 4 С/мин, поэтому...

Номер патента: 1741111

Опубликовано: 15.06.1992

Автор: Яхонтов

МПК: G05D 23/19

Метки: пропорциональный, регулятор, температуры

...блок 1 управления с датчиком и задатчиком (не показан), первый 2, второй 3 и и-й 4 делители напряжения, первый 5, второй 6 и п-й транзисторные усилители мощности с нагревателями на выходах (не показан), первый 8 и псумматоров 9.Устройство работает следующим образом. Когда термостат холодный, то напряжения на выходе делителей 2 - 4 напряжения большие, такие как и на входах усилителей мощности 5 - 7, и на нагревателях выделяется максимальная мощность,интервал рабочих температур окружающей среды можно условно разбить на п подинтервалсв, где первый интервал соответствует высоким температурам, а последующие - более низким,Тогда в первом интервале температур окружающей среды в активном режиме работает только первый канал, содержащий первый...

Номер патента: 1741112

Опубликовано: 15.06.1992

Авторы: Болога, Майборода, Мардарский, Сажин

МПК: G05D 23/30

Метки: высокоомных, жидких, сред, термостатирующее

...натяжения жидкости при наименьшей температуре статирования, Н/м;б - диаметр отверстий барботера, м;рж и рг - соответственно плотностьжидкости и газа при наименьшей температуре статирования, кг/мз;9 - ускорение силы тяжести, м/с,2Размеры ячеек выбраны из соображения прохождения пузырьков, недеформируемых электрическим полем, т,е, на 1,2 - 1,5больше их максимально возможного диаметра, Последнийдостигается при наименьшей температуре статирования, когдаповерхностное натяжение жидкости максимально, В электрическом. поле пузырькидеформируются, увеличивая свой диаметрв 2,0 - 2,5 раза и они, кроме того, отталкиваются от сетки и не могут проходить черезее ячейки, что повышает надежность блокировки дополнительного теплообменника.Часть...

Номер патента: 1741113

Опубликовано: 15.06.1992

Авторы: Бондарев, Бухонов, Ветохин, Кафаров, Курицин, Тихомиров, Эстрин

МПК: C08F 136/04, G05D 27/00

Метки: диенов, качественных, параметров, полимеризации, процессов, растворной

...вводились в вычислительное устройство 4. Фактическое значение средневязкостного молекулярного веса, определенное и использованием ГПХ, составило 270000, . а коэффициент полидисперсности - 2,85.Расчет средневязкостного молекулярного веса Мр и коэффициента полидисперсн ости Кп и ро водится с помощью следующих формул: У 5,1 1 ЬЬО 4 О 0.25 Ю 5 1 а где В=Втр(р -Рп )/(Ри,с. Рп ),. Иа - мощность на валу двигателя пере. мешивающего устройствазатрачиваемая наперемешивание при заполнении реактора растворителем;Л Р - перепад давления на линейном участке трубопровода, соединяющего соседние реакторы каскада;В - текущий радиус трубопровода;(. - длина трубопровода на участке измерения;и- скорость вращения перемешиваю- щего устройства;Сп -...

Номер патента: 1741114

Опубликовано: 15.06.1992

Авторы: Баулин, Георгиу, Зеленцов, Олейников, Пахомова, Черных, Шагилова

МПК: C08F 10/02, G05D 27/00

Метки: газовой, каталитической, полимеризации, процессом, со, фазе, этилена

...а полимер имеет постоянную зольность 0,01. ПТР 5 полимера остается науровне 0,6 г/10 мин,П р и м е р 2. В реакторе 1 проводятсополимеризацию этилена с бутеномнахромокисном катализаторе (Сг = 0,5 + 0,05%)при Оз = 10 т/ч, которая обеспечиваетсядз = 1 кг/ч. Соотношение Н 2/С 2 = 0,02моль/моль, Зольность полимера составляет0,01 о , ПТР 5 - 0,7 г/10 мин, Аз = 10 т/кг кат,Датчик 3 фиксирует снижение От реактора до 9 т/ч, вызванное падением активности катализатора в связи с. увеличениемконцентрации микропримесей каталитических ядов. Сигналы от датчиков 3, 6, 9 поступают в ВУ 5, ВУ 5 поступившуюинформацию обрабатывает в следующейпоследовательности;определяет текущую величину соотношения9Ат = О/9 Т == 9 т/кг кат1определяет отклонение (ЛА)...
