G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1366998

Опубликовано: 15.01.1988

Авторы: Бикалов, Лавров, Перевязко, Пукенец, Эннс

МПК: G05D 16/06

Метки: баке, воды, давления, молока, молочном, охлаждении, снижения, стабилизации, хладоагента

...затемчерез трубопровод 6 вода поступаетчерез седло 20 в камеру 3, при этом 10 давление в камере 3 поднимается дозаданной величины и воздействует намембрану 1, которая прогибается вниз,преодолевая сопротивление пружины 5,отрегулированной на заданное давле ние, Шток 7, жестко закрепленный вцентре мембраны 1, опускается и воздействует на клапан 9, последний начинает уменьшать проходное сечение.Поршень 11, соединенный в верхней час ти со штоком 7, также перемещаетсявниз вместе с мембраной 1 и штоком7, при этом в вакуумной камере 14 со-.здается вакуум. При прохождении штоком 7, например, половины пути внизклапан 15 открывается, так как отрегулирован на определенное разрежение. При совпадении калиброванногоотверстия 12 с отверстием...

Номер патента: 1366999

Опубликовано: 15.01.1988

Авторы: Белофастов, Герасимов, Карпов, Романенко, Сусленский

МПК: G05D 16/06

Метки: давления, действия, прямого, регулятор, статического

...точности регулирования.На чертеже представлен регулятор статического давления воздуха прямого действия.Регулятор содержит корпус 1 и установленный в его полости 2 ре 1 улирующий орган, выполненный в виде годпружиненной пружиной 3 поворотной за слонки 4, соединенной с двумя мембранными чувствительными элементами 5 и 6, управляющая полость 7 одного из которых подключена к полости корпуса до заслонки, а полость 8 другого - после нее, причем мембраны 9 и 1 О чувствительных элементов 5 и 6 имеют форму прямоугольников, две стороны которых расположены параллельно оси корпуса, а две - перпендикуляр но ей. Кроме того, регулятор содержит штоки 11 и 12, соединенные с мембранами 9 и 10. Регулятор работает следующим об разом.При уменьшении расхода...

Номер патента: 1367000

Опубликовано: 15.01.1988

Авторы: Голицын, Евтушенко, Юровецкий

МПК: G05D 23/19

Метки: процесса, термообработки

...запоминания команды, котораябыла подана по каналув конце режима нагрева при Т (Т. Так какв период охлаждения Т (Т , и всоответствии с диаграммой на фиг.Зпо каналуотсутствует сигнал команды, то в момент прекращения запоминания сигнала с элементов И 21 и22 отключаются исполнительные органы13 и.14 и прекращается подача охлаз 3670 дителя. Одновременно в этот момент через инвертор 29 и по каналам е, б, в проходят команды через элемент И 20 на включение нагревателя 2.Таким образом, начинается новый цикл нагрева и охлаждения в интервале температур от Т, = Т, до Т =Тв вмексВ моменты перехода от нагрева к охлаждению по каналупоступает сиг нал на вход счетчика 26 с задатчика 27, При достижении заданного числа циклов от этого счетчика через...

Номер патента: 1367001

Опубликовано: 15.01.1988

Авторы: Берестовой, Жариков, Чепик

МПК: G05D 23/27

Метки: жидкостью, затвердевающей, процессом, разогрева, стабилизации, цистерн

...Даже при выходе из строя любого из включенных нагревателей стрелка с экраном вновь перемещает ся, последовательно открывая доступ света для фотоприемников. Однако теперь при освещении первого фотоприемника состояние устройства не изменяется, так как первый канал уже сработал. При освещении второго фотоприемника реле второго канала срабатывает, блокируется и включает второй компенсирующий нагреватель 1. Ток нагрузки, восстанавливаясь, вновь перемещает стрелку в исходное состояние и т.д. в зависимости от количества каналов. 1 ", 36700Изобретение относится к устройствам для управления процессом стабилизации разогрева цистерн, транспортирующих затвердевающие жидкости, и5может быть применено в любой отраслинародного хозяйства для...

Номер патента: 1367002

Опубликовано: 15.01.1988

Автор: Ройзен

МПК: G05D 23/30

Метки: термостат

...быть вакуумирована. На корпус может быть нанесено теплоотражающее покрытие.Устройство работает следующим образом.Нагреватель б при подключении его выводов 11 к источнику электрического тока нагревается эа счет резистивного нагрева сплава 8, Посредством теплопроводного элемента 5 осуществля ется нагрев термостатируемого элемента 3 непосредственно или, как показано на фиг.1, посредством выводов 4 пьезоэлемента. Сплав 8 нагревают до достижения температуры плавления и25 30 50 55 что, с целью упрощения термостата, в 5 10 15 20 плавят. При плавлении сплав 8 уменьшается в объеме. В несмачиваемом сплавом 8 капилляре 7 за счет поверхностного натяжения жидкий сплав 8 разрывается (как показано на фиг.З), что приводит к разрьву электрической...

Номер патента: 1367994

Опубликовано: 23.01.1988

Автор: Притула

МПК: B01D 1/30, G05D 27/00

Метки: выпаривания, процессом

...конденсата изтрубопровода перед регулирующим клапаном контура 6 сброса парового конденсата из трубчатки кипятильника отбирают конденсат с температурой 1 == +150 С и подают в линию впрыскаконденсата в охладитель 1 пара (насос 3 находится под заливом и имеетсвязь по всасу и с другими кипятильниками), Контур 5 подает такое колиочество конденсата Т = +150 С, чтотемпература пара в охладителе соответствует заданной, напримеро= +193 С, но, обязательно вьппе температуры насьпцения пара при данном давлении (Р=11 ати). Регулирование .впрыска конденсата по температуреобеспечивает определенную, известную 679942и регулируемую величину энтальпиигреющего пара от линии насьпцения доограничения по допустимой рабочей 5температуре аппаратов...

Номер патента: 1368022

Опубликовано: 23.01.1988

Авторы: Бендюков, Калимулин, Лернер, Поволоцкий, Ромм, Стрижков, Тихомиров, Туркатов

МПК: B01J 8/00, G05D 27/00

Метки: группы, параллельно, работающих, реакторов, режимом, температурным

...органов, суммируется с корректирующими сигналами по по ложению двух других регулирующих органов: в сумматоре 23 - от корректирующих устройств 19 и 22 регулирующь органов 10 и 11, 12 и 13, в сумматоре 24 - от корректирующих уст 50ройств ,7 и 21 регулирующих органов8 и 9, 12 и 13, в сумматоре 25 - откорректирующих устройств 18 и 20 регулирующих органов 8 и 9, 10 и 11.При изменении, например уменьшении, температуры контактного газа навыходе из реактора 1 регулятор 14температуры с помощью пары регулирующих органов 8 и 9 уменьшает поток 22 2даутерма, направленный в котел-утилизатор 4, и увеличивает поток горячего даутерма, направляемый непосредственно на всасывающий патрубок насоса 5, что вызывает увеличение температуры даутерма,...

Номер патента: 1368026

Опубликовано: 23.01.1988

Авторы: Балакирев, Кобяков, Левин

МПК: B01J 19/00, G05D 27/00

Метки: барботажного, многозонного, процессом, пуска, реактора

...в моментывремени 6 и Я25На второй вход блока 8 подают сигнал В. По значениям сигналов В и Т, формируют выходной сигнал Ь по следующей формуле:, если В = О,Т если В = 1 . Сигнал Ь с выхода блока 8 подают на вход логического блока 9. На втогр рой вход блока 9 подают сигнал Т определяющий предельно допустимую скорость роста максимальной температуры в предаварийном состоянии процесса разогрева. В блоке 9 сравнивают эти сигналы и по результатам сравнения формируют выходной сигнал по формуле Сигнал 1, подают на вход генератора О периодических колебаний. При единичном значении сигналавключается в работу генератор и на его. выходе формируется периодический сигнал У, который подается на исполнительный механизм 12 регулирующего...

Номер патента: 1368187

Опубликовано: 23.01.1988

Авторы: Островский, Сарваниди, Фрезоргер

МПК: B29C 47/92, G05D 27/00

Метки: давления, расплава, экструдере

...давления. При этом коэффициентусиления регулятора устанавливаетсямаксимально возможным для обеспечения 25 30 35 40 45 50 55 максимальной точности регулирования,но с учетом ограничения, на устойчивость замкнутой системы по основномуконтуру.С увеличением засоренности фильтра11 по сигналу с выхода алгебраического сумматора 4 регулятор 5 вырабатывает задание на увеличение скоростивращения шнека приводу 9, При этомрастет длина зоны плавления, чторавноценно увеличению коэффициентапередачи экструдера 10 по каналускорость вращения шнека - давлениерасплава,В результате сигналы давления с выхода блока 7 эталонной модели и выхода экструдера 10 становятся неравными и эта разность растет с засоренностью фильтра 11 и соответ" ственно с ростом...

Номер патента: 1368861

Опубликовано: 23.01.1988

Автор: Кольченко

МПК: G05D 3/00

Метки: движением, кабелеукладчика, самоходного

...тому, что прокладка кабеля идет параллельно действующему.Предположим, что глубина залегания действующего кабеля 24 на следующем участке трассы измениласьВеличина ЭДС, наводимых на первом 2 и втором 5 магнитоприемниках, также изменится. Поэтому суммарный сигнал с выхода блока 8 сложения будет отличаться от напряжения, поступающего на второй вход первого блока 9 вычи- р 5 тания с выхода задатчика 10 уровня сигнала, На выходе блока 9 будет разностное напряжение, знак которого зависит от того, уменьшилась или увеличилась глубина залегания кабеля, и этом напряжение поступает на вторые входы суммирующих усилителей 4 и 7, При помощи их происходит суммирование разностного напряжения с выхода блока 9 с напряжением с выходов пер 35 вого...

Номер патента: 1368862

Опубликовано: 23.01.1988

Авторы: Кахно, Козача, Павлович, Романчик

МПК: G05D 16/06

Метки: давления, регулятор

...с подпружиненнымразгрузочным клапаном 9, Промежуточная полость 4 образована стенкой 10,фильтрующим элементом 11 и перегородкой 12. Регулятор также содержитустановленные в корпусе 1 первый 13и второй 14 обратные клапаны, запорный элемент 15, а выходная полость 3соединена каналом 16 с полостью 17 30под подпружиненным чувствительным элементом 5. Седло 18 подпружиненного клапана 6 выполнено на торцовой поверхности полого поршня 8, а чувствительный элемент 5 нагружен пружинами 19. и 20.Регулятор работает следующим образом.В момент включения на накачивание сжатый воздух иэ компрессора поступает во входную полость 2, проходит 40 через фильтрующий элемент 11, первый 13 и второй 14 обратные клапаны и поступает в ресивер...

Номер патента: 1368863

Опубликовано: 23.01.1988

Авторы: Гусев, Конькова

МПК: G05D 19/02

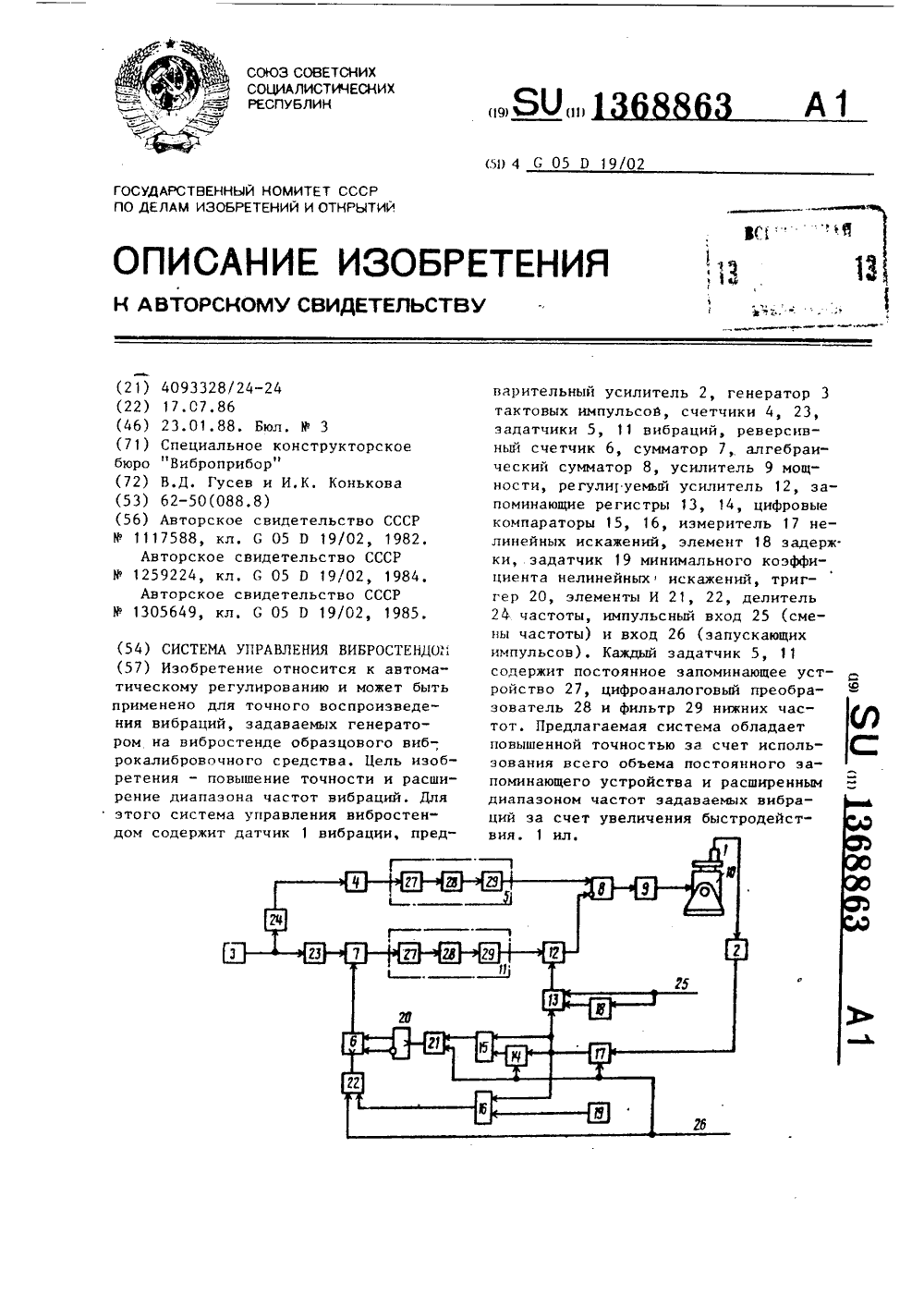

Метки: вибростендом

...к задатчику 5 вибрации. Величина сдвига пропорциональна коду реверсивного счет чика 6. Импульсы запуска по входу 26 системы определяют циклы срабатывания измерителя 17 нелинейных искажений, одновременно записывая предыдущее его показание в запоминающий регистр 14. Компаратор 15 сравнивает текущее и предыдущее значения коэффициента гармоники. Если текущее значение оказалось больше, значит гармоника была сдвинута при формировании в неверном направлении. В этом случае на выходе компаратора 15 появится единичный потенциал, который разрешит прохождение очередного импульса запуска через элемент И 21 на счетный вход триггера 20. Последний изменит свое состояние на противоположное.Поскольку выходы триггера 20 управляют характером счета...

Номер патента: 1368864

Опубликовано: 23.01.1988

Авторы: Балалаев, Глухоедов, Козлова

МПК: G05D 23/02

Метки: зданий, отопления, системе, температуры

...6,втулки 7 ипружины 8. Рычаги 6 опираются на неподвижные опоры 9, Клапаны 5 выполнены в виде стаканов с окнами, причемвнутри стаканов установлены центральные штоки 10 с торцовым зазррам 2относительно втулок 7.Центральныештоки 10 опираются на общий рычаг11, который установлен в выходнойполости 12, соединенной с выходнымпатрубком 13,устройство также содержит дополнительный сильфон 14,первыйдополнительный термобаллон 15 и второй дополнительный термобаллон 16.Первый дополнительный термобалл,15 установлен в прямом трубопроводе17, а дополнительный сильфон 14 - вовтором дополнительном термобаллоне16, который соединен с первым дополнительным термобаллоном 15 капиллярной трубкой 18,а сильфон 14 соединенс планкой 19 на которой установлены...

Номер патента: 1368865

Опубликовано: 23.01.1988

Авторы: Биленко, Злобин, Картошкин, Макарук, Поляков, Самуйленков

МПК: G05D 23/19

Метки: пропиточно-формирующих, связующего, станков, температуры, трактов

...к устройствам для регулирования температуры в ваннах, заполненных растворами различной, в частности повышецнойй,яззкости и может быть использовано в пропиточцо-Формирующих трактах станков для пропцтки и намотки химических волокон.Цель изобретения - повышение точма устроцства,ст 1 ойс гво содержит датчик 1 температуры, первый пороговый элемент2, ключ 3, электромагнитные клапаныи 5, блок сопел 6,механизм (пневмоцилицдр ) 7 отвода электронагревателя, электронагреватель 8 ванны 9,заполц цной связующим 10 для пропитки, с валом 11 и подаваемых на пропитку с помощью направляющих 12стекложгутов 13, размещаемых на станине станка для пропцтки 14, шарнир15, шток 16 пцевмоцилццдра, ролик 17штока 16, второц пороговый эле цт18.Устройстго...

Номер патента: 1368866

Опубликовано: 23.01.1988

Автор: Алехин

МПК: G05D 23/19

Метки: компрессоров, машин, холодильных, холодопроизводительностью

...14 и 13 происходит выбор компрессооа.для увеличения холодопроизводительности,а при10 помощи элементов И 15 и 16 осущестляется выбор компрессора для уменьшения холодопроизводительности.Припоступлении сигналов (напряжений)с выходов элементов 11, 6 (канал 1)15 и 1 О на вход блока 14 в последнемвырабатывается напряжение согласнотабл, 1 истинности,Как следует из табл. 1, при поступлении напряжения, соответствую 20 щего уровню логической 1 , с выходаэлемента 10 на вход блока 14 (чтосвидетельствует о превышении токадвигателя 25 допустимого значения),осуществляется ограничение холодопроизводительности компрессора (на выходе блока 14 сигнал "0"),Следует отметить такой случай,когда с выхода элемента И 11 поступает сигнал 0, с выхода элементаЗО...

Номер патента: 1368867

Опубликовано: 23.01.1988

Авторы: Глазкова, Демченко, Присяжнюк, Сердюк, Скрипка

МПК: G05D 23/19

Метки: индукционной, печи, режимом, температурным

...звена будет присутствоватьсигнал, пропорциональный расчетномузначению температуры расплава, т,е,помеха, вызванная перемещением шлака и окисных пленок на зеркале металла, будет уменьшена и определитсятолько ошибкой расчетного значения,Вмомент возникновения в выходном сигнале пирометра импульсных выбросовбольшей амплитуды нуль-орган 6 также вкгйочает исполнительный механизм33 на открывание регулирующего органа 35 в магистрали горючей смеси,способной создавать для окисных пленок восстановительную среду. При подаче под давлением горючей смеси, наоснове, например, окиси углерода, вкольцевой зазор защитной арматурыдатчика 1 температуры и последующемее сгорании образуется газ с высокими восстановительными свойствами,вытесняющий из...

Номер патента: 1368868

Опубликовано: 23.01.1988

Авторы: Замковец, Иванова, Островский

МПК: G05D 23/30

Метки: жидкостный, термостат

...Экран 18 закрыт наружным корпусом с изоляцией 23,Термостат работает следующим образом.Стакан 3 и кольцевой зазор 5 заполняют термостатирующей жидкостью 4. Включают привод 13 и тем самым приводят во вращение магнит 12. Вращение магнита 12 приводит во вращение мешалку 10 за счет сил магнитногосцепления между магнитами 12 и 11.Вращение мешалки 10 образует направленный турбулизированный циркулирующий поток жидкости снизу вверх внутри стакана З,затем сверху вниз вкольцевом зазоре 5 и через отверстия7 снова внутрь стакана 3. При этомпоток омывает и вступает в теплообмен последовательно с нагревателем8 при входе в стакан 3 и с датчиком15 температуры. Далее поток жидкости4 омывает объект 17,цилиндрическуюповерхность стакана 3,...

Номер патента: 1369736

Опубликовано: 30.01.1988

Авторы: Лихачев, Муратов, Призанд, Радзиевский

МПК: B01D 1/30, G05D 27/00

Метки: выпарной, многокорпусной, установкой

...исходные, значениях.Регуляторы 19 работают в двух режимах. Первый режим - статический. При этом внешнее теплопотребляющее оборудование работает в стационарном ре жиме и основные возмущающие воэдействия, вызывающие отклонение давления вторичного пара корпусов 2 и 3, наносятся по внутренним каналам (изменение расхода и концентрации раствора в корпусах, изменение давления вторичного пара в предшествующем и последующем корпусах), Например, при ступенчатом увеличении расхода раствора н корпуса 2 и 3 и неизменных35 прочих условиях вследствие нарушения материального баланса притока и стока раствора в корпуса уровень н них увеличивается. Регуляторы 13 восста- навливают баланс между притоком и стоком, увеличивая сток раствора из корпусов 2 и 3....

Номер патента: 1369745

Опубликовано: 30.01.1988

Авторы: Алексеев, Гурьянов

МПК: B01D 11/04, G05D 27/00

Метки: жидкостной, колонне, процессом, пульсационной, экстракции

...Р )кстрдкцио)цой кс).тоцци)мсЯс.м)Й татикм 3, Бтелгтв)1 П, С цця Пррс Болт ГБыОСТИ ИГТОЧИИКаЯ тРГ .Г. д;ттт)ЛЕИИЯП 331)Сд:)ЛЕЕНт О31 у.1 ь3 т ср д э и;1 тж ( и тсц Г и и яД Г)ТЦЫХ ХСРКТГР)3( 111 1111(.ГДЦИ)ЦЦОЙ11 Г( 3 Р Р(3 Ут 1, 11( 30 ( 1. ТР(Я )Я -с 3 нОц Гс) 13)(т(х и Рд(етр Б рс т)сГ Яо) 1(3 с(тотшдст ,:. ( тт , пульс чтии Ж К с"Гт. 111 3)р, цпс)с., 11 у 1 ЬГдц 1 цц 1 с КСТРЯ 1 Ц)(Ц(СТДН К 1 Р,( )Т)к)т В ЗДРИС)МОГтИ,Г КОНИЕНтР,Ц)(И ЭК( -трдгттр;.и т. Бе ( .те)д Б рдф;(цдтц м3 тР) рс р(г:151,) .1 1 сина ц )(с.ТОР Г .РТСЯ Т ,(ТЧИКД гст 1 СТ35Бд рдф 1 ц,(тд. Р)1 у.тяор 3прав.я( гСЛИВОМ Т Я Ж С Ь Пф Д ЬК С Т Р а К Т НГ Ораствора, в зависимости от положничуровня разпслд фдз в Гсреткц)с ццой РЫ(ЧЖС 1(ЦЫХ (1 Э )ТД Х, с ЦСГ Ьс) 1...

Номер патента: 1369750

Опубликовано: 30.01.1988

Авторы: Дейч, Колпиков, Нураев, Стальский, Стороженко

МПК: B01D 21/00, G05D 27/00

Метки: работой, сгустителей, суспензии

...вычислительноеустройство 11. В каждый период вычислительное устройство 11 анализируетсигналы от датчиков 7, 8, 9 и 10 икорректирует временной график. 1 ля этого сначала анализируются сигналы от датчиков 10 мутности слива, Если хотя бы огиц иэ таки.". атчиков пом55 кажет мутность (оптическую плотность) суспецзии слива выше некоторого граничного значения, то в первую очередь на раз рузку ставится именно 50 2тот густитель 1, Если мутность слива всех сгустцтелеи 1 будет ниже граничного значения, вьвнгптельное устройство 11 анализирует сигналы датчиков 8, характеризующие высоту зоны уплотнениякаждого сгустителя 1, и ставится в первую очередь ца разгрузку тот из них, у которого эта высота превысила граничное значение. Если сигналы датчиков...

Номер патента: 1369900

Опубликовано: 30.01.1988

Авторы: Лахтина, Широкородюк

МПК: B28B 17/00, G05D 7/00

Метки: минераловатных, плит, производстве, расхода, синтетической, смолы

...С ) Сн, первый выход третьегоблока 13 сравнения включает сигнализирующее устройство 15,1Таким образом, при условииГ 7. К и С с С на выход логическон 1 - н,го блока 5 выдаются данные о расчетРсмВР С Сн 5 13 величины р. до величины р., Это коР Ое личество воды вводится при помощи исполнительного устройства 1 на тру" бопроводе 23 подачи воды.При величине прочности отвержденного минераловатного ковра К меньше нормативной К, т,е. при условии К 1 с К, на первый вход второго задатчика 11 плотности поступает сигнал об увеличении действующей плотности раствора связующего р, на зао. данную величину Р . Работа задатчи" ка 11 плотности определяется следующим выражением: р. = р + др . ВелиЧина расчетной плотности раствора Связующего у подается...

Номер патента: 1370072

Опубликовано: 30.01.1988

Автор: Пантелеев

МПК: C01B 13/11, G05D 27/00

Метки: озона, производства

...выходе выпрямителя 2 через первичную обмотку трансформатора 12 заряжается конденсатор 11 до величинывыпрямленного напряжения, Одновременно, до величины напряжения стабилизации стабилитрона 16 (1 ОВ) через 25 резистор 13 заряжается конденсатор 14,При нажатии кнопки 18 в цепи управлениятиристора 15 появляется ток, тиристор15 включается и конденсатор 14 разряжается на управляющий электрод ти ристора 10, включая последний, Привключении тиристора 10 конденсатор11 разряжается на первичную обмоткувысоковольтного трансформатора 12,вызывая появление в его вторичнойобмотке. высоковольтного импульса,под действием которого в генератореозона 1 возникает электрический разряд, и идет реакция образования озона,При включении тиристора 1 О по не...

Номер патента: 1370080

Опубликовано: 30.01.1988

Авторы: Барабаш, Казеев, Колесников, Рейфман, Рубекин

МПК: C10G 33/00, G05D 27/00

Метки: нефти, первичной, переработки, подачей, сырья, установку

...обессоленной и обезвоженной нефти, датчик 3 уровня в колонне 4 отбензинивания, датчик 5 расхода частично отбензиненной нефти, печь 6 нагревателя, вычислительный блок 7, соединенный своими входами с датчиками 2,3 и 5, а выходом - с регулятором 8 расхода сырой нефти на входе в блок 9 электрогидраторов.Устройство работает следующим образом.Сигналы от датчика 3 уровня жидкой фазы в колонне 4 отбензинивания, датчика 2 расхода обессоленной нефти на входе в колонну 4 и датчика 5 частично отбензиненной нефти на выходе колонны 4, поступающей далее в нагревательную печь 6, поступают в вычислительный блок 7.В вычислительном блоке 7 осуществляется расчет управляющего воэдействия на расход сырой нефти в соответствии с математическим...

Номер патента: 1370115

Опубликовано: 30.01.1988

Авторы: Арбузов, Вент, Кафаров

МПК: C07C 31/04, G05D 27/00

Метки: метанола, реактора, режимом, синтеза, температурным

...9"12подачи охлаждающего газа в секторареактора по его сечению и корректирующие звенья 13-20,Способ осуществляют следующим образом (на примере первого секторареактора),При повышении температуры нижнейчасти катализаторной полки в первомсекторе она воспринимается датчиком 251 температуры. Это повышение температуры компенсируется регулятором 9за счет открытия регулирующего клапана 5 и увеличения подачи охлаждающего газа в первый сектор. 30Вследствие взаимосвязи данногосектора со смежными в них происходитпонижение температуры, которое компенсируется корректирующими звенья"ми 14 и 20. При этом уменьшаетсястепень открытия регулирующих клапанов 8 и 5, которые уменьшают подачуохлаждающего газа во второй и четвертый секторы при увеличении...

Номер патента: 1371706

Опубликовано: 07.02.1988

Авторы: Захарова, Калитиевский, Кобелев, Кудрявцев, Сокол

МПК: B01D 53/04, G05D 27/00

Метки: адсорбером

...8 к пгробит(лк сух(го вздухаПо мерцдсццнции злсрбецтд В ддсорбере 20 влага с ОсуИдемцм во:(лу м НО- ступает к ддсрбцу касс(тц 8, лве.Нч 1- вая ес мдссл, и Оцд под действием силы тяжести цчицдет перемен(дться вниз: происходит смепение отверстия 9 Относительно пдтрлбкс 3 2, Открытие кддлз 11 и тодз осупдемый в,:(лх здплцяет цо,нсть 18, чем цре.(отвр)щдсз возможность кгеб) е. Ного ЛВ) ЖСПИ 5 Лс 1 ТЧ ИКД ВЛ ЗЖ 1.ТИ В Р( (Л Л ЬТДТЕ ВИ 6 Рс 1(ИОННЫХ ВОЗ,НЙСТВИЙ, Цс(3 РИЧЕР, ПРИ 1(С 13.1 Ь ц(Ц(И Ц(,.ДГс(3 Л 11 О АВСТРО(СТВД На трдц пргццх с)(лствдх. 1 ри лдльцейНем смени ции кссеть 8 цдвижццй контакт 15 через ц(п(в(жццй 14, блок 6 цсреклксения вьКлкчег клапаны 21 и 28 и процесс осушки ВО.(лх Нрекрзп(ется. Наличие воз- ЛЛХс В ц,1 СТИ 18 06...

Номер патента: 1372280

Опубликовано: 07.02.1988

Авторы: Булатов, Гуськов, Санников, Суфияров

МПК: G05D 7/00

Метки: массового, расхода, среды, стабилизатор

...и выполненньй в виде поло го поршня 4, нагруженного пружиной 5 задания, установленной в полости 6 поршня 4, в теле которого выполнен профилированный канал 7 с кольцевым радиальным входным отверстием 8 на цилиндрической поверхности поршня 4 со стороны входной полости и кольцевым коаксиальным выходным отверстием 9 на торцовой поверхности поршня 4 со стороны выходной полости, которая сообщена осевым каналом 10 с полостью 6 поршняВ перегородке 11 корпуса между входной и выходной полостями выполнены параболические окна 12, образующие с отверстием 8 профилированного канала 7 дросселирующие щели 13, проходное сечение которых зависит от положения поршня 4 относительно окон 12, Нижняя часть поршня 4 образована насадком 14, а осевой канал 10...

Номер патента: 1372281

Опубликовано: 07.02.1988

Авторы: Имас, Сватков, Сухарев

МПК: G05D 7/01

Метки: затвор, расхода, сыпучего, ферромагнитного, электромагнитный

...электрическую катушку 7, постоянные магниты 8 и 9. Магнитопроводы 5 и 6 выполнены в виде колец иэ ферромагнитного материала, которые служат для изменения конфигурации полей и обеспечения максимального использования сечения внутренней полости затвора при минимальном потреблении электроэнергии. Рас .де- ЗО лительная вставка 4 из ферромагнитного материала жестко связана с одним концом вала 10, другой конец которого связан с приводом 11 вращения. Вал 10 установлен в нижнем магнитопроводе 6.Электромагнитный затвор работает следующим образом.Поступающий по трубопроводу сыпучий ферромагнитный материал при от ключенной электрической катушке 7 задерживается в рабочей зоне затвора магнитным полем, сконцентрированным на внутренних кромках...

Номер патента: 1372282

Опубликовано: 07.02.1988

Автор: Леонтьев

МПК: G05D 7/01

Метки: жидкости, расхода, стабилизатор

...в трубке 2 и патрубках 11 и 14 несколько выше уровня жидкости в резервуаре 1, после чего подачу жидкости прекращают.При сливе жидкости, сразу после открытия крана сливного патрубка, расход жидкости, определяемый гидростатическим напором, превышает расчетный, но как только уровень жидкости в трубке 2 опустится ниже отверстия 17 резурвуара 1, в последнем образуется полость, в которой создается разрежение, уменьшающее расход жидкости ивызывающее переток жидкости из трубки2 и гидрозатворов в резервуар 1, ипонижение уровней жидкости в трубке2 и патрубках 11 и 14, Когда уровеньжидкости в трубке 2 и камерах 12 и15 достигнет уровня отверстий 4, атмосферный воздух начнет поступать через сепаратор, трубку 2, отверстия 4и слой жидкости...

Номер патента: 1372283

Опубликовано: 07.02.1988

Авторы: Бобров, Долгих, Чекмасов, Шоломий

МПК: G05D 7/01

Метки: расхода, регулятор

...назначения.Цель изобретения - повышение точности регулятора.На чертеже показан регулятор рас 10Регулятор содержит корпус 1 с входным 2 и выходным 3 каналами, дроссель 4 и золотник, выполненный в виде нагруженного пружиной дифференциального поршня 5 с надпоршневой 6, промежуточной 7 и подпоршневой 8 полостями между торцами поршня и корпусом, причем входной канал 2 соединен с входом 9 золотника, промежуточной 7 и подпоршневой 8 полостями, а также с входом дросселя 4, а выходной канал 3 соединен с выходом 10 золотника, надпоршневой полостью 6, в которой размещена пружина 11, и с выходом дросселя 4. Вход золотника выполнен в виде дросселирующей щели, образованной поршнем 5 с отверстием корпуса. В системах гидропневмоавтоматики...

Номер патента: 1372284

Опубликовано: 07.02.1988

Автор: Шевчук

МПК: G05D 9/12

Метки: водоотлива, электропотреблением

...этом, исходя из условий срабатывания элементов И 11- 16, по первым входам - от дешифратора формируется заданный закон изменения уровня воды в водосборнике в период перед началом максимума.По мере заполнения водосборника водой возникает ситуация совпадения условий срабатывания одного из элементов И 11-16, что приводит к срабатыванию исполнительного реле 25. В результате контакты реле 25 воздействуют на цепи дистанционного управления коммутационной аппаратурой блока 10 управления приводом насоса верхнего уровня или на цепи усилительного каскада общего узла насосов серийной аппаратуры автоматизации, При этом включающий насос освобождает водосборник от воды к началу максимума и при достаточной вместимости регулировочной емкости...
