G05D — Системы управления или регулирования неэлектрических величин
Устройство для автоматического нанесения покрытий
Номер патента: 1283716
Опубликовано: 15.01.1987
МПК: G05D 5/00
...возврата ферромагнитного порошка 12 в емкость 11, причем магнит 19 электромагнитного датчика 17 установлен напротив геркона 16 под транспортирующим элементом 15, входом блока 6 управления является обмотка 20 электромагнитного затвора 14, а выходом - 35 контакты 21 геркона 16.Устройство для автоматического .нанесения покрытий работает следующим образом.Перемещаемое на конвейере изде- ф лие 2, проходя мимо датчика 3 наличия изделия, вызывает появление на его выходе 4 сигнала, который поступает на обмотку 20 электромагнитного затвора 14, управляющего подачей . Ферромагнитного порошка 12 из емкости 11 на транспортирующий элемент 15, который может перемещаться от привода конвейера (не показан), Пока изделие 2 проходит мимо датчика 3, 50...
Устройство для регулирования выдачи топлива
Номер патента: 1283717
Опубликовано: 15.01.1987
Автор: Счепицкий
МПК: G05D 7/00
...топлива меньше верхнего предела, то с блока 13 выдается разрешение на выдачу топлива через блоки 7 и 20 приема и выдачи информации.Блок 24 управления насосным агрегатом Формирует управляющий сигнал для включения насосного агрегата 2. Затем с блока 16 задания пределов регулирования через элемент ИЛИ 8 поступает код нижнего предела топлива, который также сравнивается с кодом количества заправленного топлива.Информация сравнения кодов верхнегО и нижнего пределов топлива выдается на второй блок 23 индикации через блоки 7 и 20 приема и выдачи информации и второй блок 22 управления индикацией, информируя водителя машины о количестве топлива, оставшегося до очередного технического обслуживания. Датчик 4 вырабатывает импульсы,...
Устройство для регулирования уровня воды в гидротехнических сооружениях
Номер патента: 1283718
Опубликовано: 15.01.1987
Автор: Корненко
МПК: G05D 9/02
Метки: воды, гидротехнических, сооружениях, уровня
...канал 11 закрывается, предотвращая разрядку пневмогидроаккумулятора 17, Диафрагма 3 под действием давления воды в напорном трубопроводе 12, прогибаясь вверх, вытесняет воду из полости управляющей камеры 12 через дроссель 6 и открытый канал 10 в бьеф. При открытии водовыпуска 1 давление в напорном трубопроводе 12 уменьшается и, когда оно станет меньше давления в пневмогидроаккумуляторе 17, обратный клапан 18 закроется. Таким образом,давление в пневмогидроаккумуляторе 17 при открытом водовыпуске 1 сохраняется равным максимальному статическому давлению в напорном трубопроводе 12. Первоначальная зарядка пневмогидроаккумулятора 17 осуществляется автоматически во время подачи воды в напорный трубопровод 12, которая производится при закрытой...
Регулятор давления для насыщенного водяного пара
Номер патента: 1283719
Опубликовано: 15.01.1987
Автор: Марек
МПК: G05D 16/06
Метки: водяного, давления, насыщенного, пара, регулятор
...Н или Н, созданного при помощи конденсатных сосудов 27 и 28, Затем вентили 34-36, 43 и 44 закрывают.Работа каждого из конденсатных сосудов 27 и 28 основана на преобра зовании паровой фазы в конденсатный импульс с учетом его гидравлического воздействия на эффективную площадь мембранного исполнительного механизма 7, 40 Таким образом, работа регулятора может осуществляться двумя формами управления.В основу первой формы управления регулятором может быть положено два режима его работы: номинальный и с ограничением расхода пара "до себя" ло давлению Р . При этом, в режиме с ограничением расхода пара "до себя" по давлению Р линию 39 конденсат- ного сосуда 27 соединяют с первым входом 37 гидравпического переклю- чателя 38 и импульсной линией...
Устройство для регулирования колебаний
Номер патента: 1283720
Опубликовано: 15.01.1987
Автор: Пузько
МПК: G05D 19/02
Метки: колебаний
...через элементы И 18 ИЛИ 20 на первый вход триггера 22, устанавливая его в единицу (фиг.2,е), Потенциал на выходе элемента И 19 показан на фиг, 2,д. Выходной сигнал триггера 22 поступает на вход ключевого элемента 3, и первый импульс с выходагенератора 1 периодических сигналов поступает через усилитель 4 мощности в подвижную катушку вибратора 5. Одновременно сигнал с выхода триггера22 поступает на вход блока 9 памятии подготавливает его к измерению выходного сигнала вибратора 5. Сигналс выхода вибропреобразователя 6, установленного на испытуемом объекте(не показан), через согласующий усилитель 7 и измеритель 8 пиковых значений поступает в блок 9 памяти,где формируется напряжение, соответствующее максимальному значению сигнала. Это...

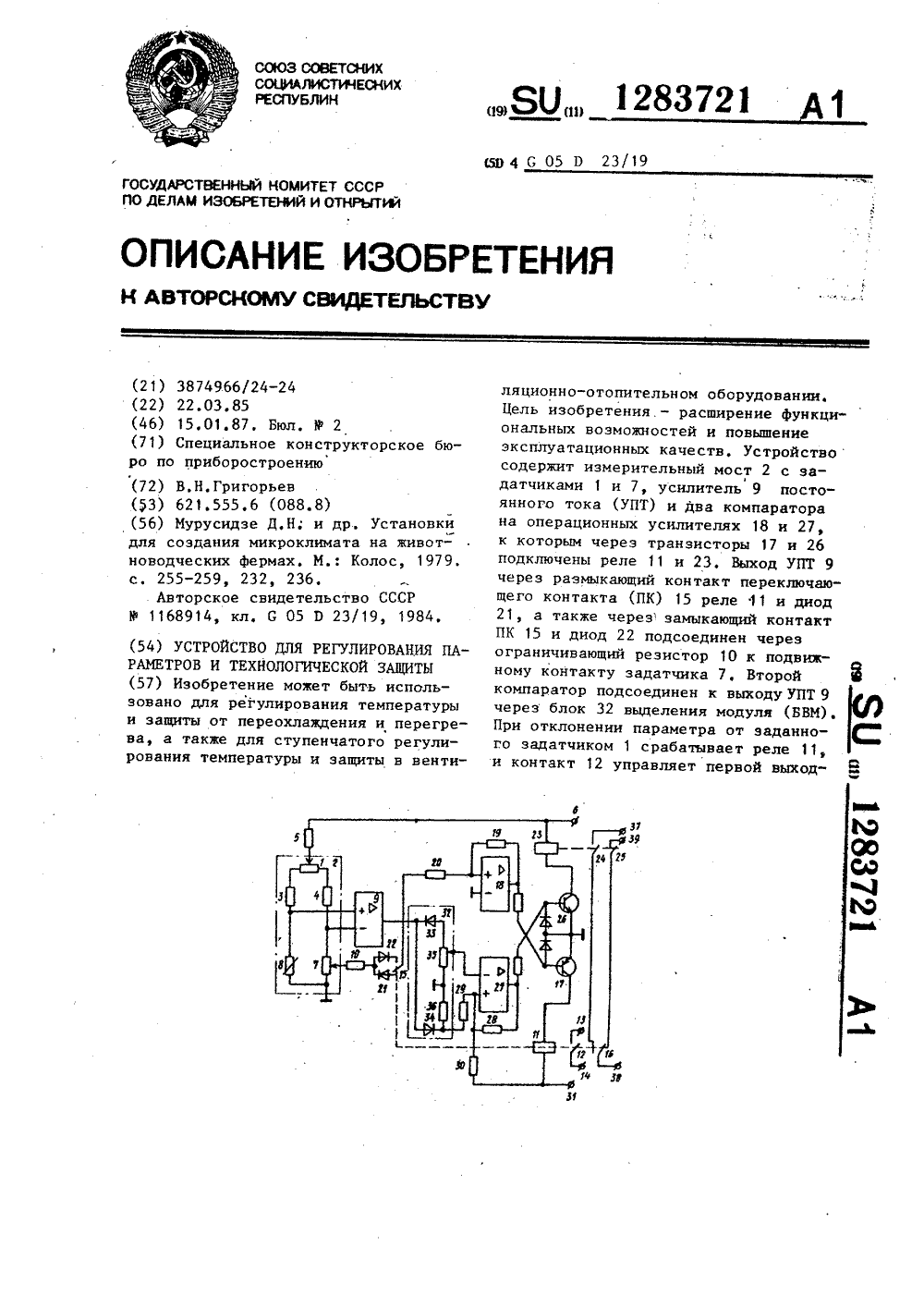

Устройство для регулирования параметров и технологической защиты
Номер патента: 1283721
Опубликовано: 15.01.1987
Автор: Григорьев
МПК: G05D 23/19
Метки: защиты, параметров, технологической
...и с зажимов 13 и 14 первой выходной цепи подается сигнал управления на увеличение параметра, Первый15 и второй 16 переключающие контактыпереключаются. Замыкается цепь отрицательной обратной связи усилителя 9 30.постоянного тока по цепи замкнутыйзамыкающий контакт 15 - диод 22 -второй резистор 1 О - средний выводзадатчика 7, выходной сигнал отрицательной полярности скачкообразно 35уменьшается, однако реле 11. остаетсявключенным, так как знак выходногосигнала не изменяется, В аварийныхсостояниях при дальнейшем уменьшении/параметра величина сигнала отрицательной полярности теперь зависит от положения движка второго эадатчика 7,с помощью которого задается разностьмежду параметром регулирования исрабатывания защиты. 45 С выхода блока 32...
Термостабилизатор
Номер патента: 1283722
Опубликовано: 15.01.1987
Авторы: Богатырев, Воронов, Гунбин, Дюков, Качанов
МПК: G05D 23/19
Метки: термостабилизатор
...усилителя 12, при этом ограничитель 13 ограничит его на нулевом уровне и регулятор 11 напряжения работать не будет), выходное напряжение дифференциального усилителя положительно по знаку и максимально по величине, так как на его второй вход не поступает напряжение с выхода источника 7 опорного напряжения, Это напряжение через ограничитель 13, который ограничивает отрицательные напряжения на нулевом уровне, поступает на регулятор 11 напряжения в качестве опорного, и нагреватель 14 включается на полную мощность. Если нагреватель 14 перегревается и его температура достигает значения то напряжение снимаемое с термодатФчика 2, меньше выходных напряжений источников опорных напряжений 5 и 6, поэтому на выходах компараторов 8 и 9...
Способ автоматического управления процессом тепловой обработки консервов
Номер патента: 1283723
Опубликовано: 15.01.1987
Авторы: Байтальский, Люлькин, Теплицкий, Хаит, Черный, Шифрин
МПК: A23L 3/02, G05D 27/00
Метки: консервов, процессом, тепловой
...по температуре для каждой секции.Сигналы, соответствующие этим заданиям, поступают в блок 14 управления.Одновременно в блок 14 управленияпоступают также сигналы от датчиков4-6 температуры через преобразователи 15-17, Блок 14 управления форми- друет управляющие выходные сигналы поопределенному закону регулирования,например пропорциональному, Эти сигналы через преобразователи 18-20 поступают соответственно на регулирующие исполнительные механизмы 9-11,установленные на трубопроводах подачи теплоносителей (пар, вода) в секции аппарата 2. Давление пара, подаваемого в аппарат 2, стабилизируется 50по показаниям датчика 7 давления регулятором 12, выходной сигнал которого управляет регулирующим иСполнительным механизмом 8 в соответствиис заданием...
Способ управления процессом регенерации абсорбента
Номер патента: 1284589
Опубликовано: 23.01.1987
МПК: B01D 53/34, G05D 27/00
Метки: абсорбента, процессом, регенерации
...изобретения - уменьшение потерь абсорбента за счет повышения точности регулирования.На чертеже представлена схема осуществления способа управления процессом регенерации абсорбента.Абсорбент по трубопроводу 1 поступает на питательную тарелку регенерационной колонны 2, где разделяется на две фазы. Паровая фаза по трубопроводу 3 уходит из верха колонны и, проходя через холодильник 4, поступает в рефлюксную емкость 5, откуда конденсат насосом 6 по трубопроводу 7 в виде флегмы поступает в верхнюю часть колонны, а избыток конденсата отводится по трубопроводу 8. Неконденсируемая часть по трубопроводу 9 поступает на всас вакуумом насоса 10 и отводится по трубопроводу 11. Жидкая фаза, состоящая в основном из абсорбента, с нижней...
Устройство для автоматического приготовления смеси жидких реагентов
Номер патента: 1284592
Опубликовано: 23.01.1987
Авторы: Дынник, Завалишин, Куршев, Мороз, Небольсин, Поярков
МПК: B01F 15/04, G05D 27/00
Метки: жидких, приготовления, реагентов, смеси
...емкостями 1 - 3, одним выхо 20 25 30 35 40 45 50 55 дом - с емкостью 14, а другим - с коррегирующими емкостями 15 - 17.Устройство работает следующим образом,Сначала в емкость 14 для смешения заливают из сети заданное количество (целое количество) воды путем включения входного клапана 34. Датчик 30 на емкости 14 подает сигнал на закрывание подачи деионизованной воды из емкости 14 в коррегиру ющую емкость 18 (дробное количество воды задают датчиком 22 верхнего уровня). Доза не выливается в емкость 14 во избежание накопления погрешности, а выливаетсявместе со всеми дозами, имеющимися в коррегирующих емкостях, после заполнения последнего реагента в емкость 14. Включают насос 4, который соединен сосвоей расходной емкостью 1. Дальнейшая работа...
Способ управления газофазными каталитическими процессами
Номер патента: 1284593
Опубликовано: 23.01.1987
Авторы: Аронович, Гвозд, Калинкин, Кернерман, Лернер, Розанов, Ромм, Чудновский
МПК: B01J 19/00, G05D 27/00
Метки: газофазными, каталитическими, процессами
...устройства 14 для второй ступени увеличивают равные величины задания регуляторам входной температуры потока соответствующей ступени, Это приводит к работе ступени реактора при более высокой средней температуре процесса с сохранением заданного перепада температур на ступени.Работа реактора в таком режиме приводит к восстановлению заданной степени превращения кислорода и к возрастанию селек.тивности процесса.Вычислительные устройства 31 и 32 для соответствующей ступени реактора по информации измерителей 19, 20, 23, 24, 27 и 28 для первой ступени и измерителей 21, 22, 25, 26, 29 и 30 для второй ступени определяют величину левой части выражения (1) и выдают сигнал на вход экстремальных регуляторов 33 или 34 соответственно.Экстремальные...
Способ автоматического управления производством аммофоса
Номер патента: 1284975
Опубликовано: 23.01.1987
Авторы: Алексеев, Вигдорчик, Кладос, Радионов, Туманов, Черниенко
МПК: C05B 7/00, G05D 27/00
Метки: аммофоса, производством
...33, регулятор 34, вычислительное устройство 35, датчик Зб содер-, жания Р 0 в продукте, регулятор 37, датчик 38 влажности аммофоса, весоизмерители 39, узел 40 сушки - грануляции, регулятор 41 влажности, сумматор 42, задатчик 43, расходомер 44 АЖ, выходящей из системы 45датчик 46 и регулятор 47 рН в АЖ, клапан 48 подачи крепкой кислоты в систему, . датчик 49 и регулятор 50 плотности АЖ, клапан 51 подачи воды в систему и датчик 52 расхода крепкой кислоты на производство.Способ осуществляют следующим образом.Нагрузка производства по расхоцу Р 0, который подается на нейтрализацию в составе фосфорных кисцот, устанавливается задатчиком 1, а средняя влажность этих кислот - задатчиком 43, подключенным к первому входу сумматора 42, На...
Перистальтический микродозатор
Номер патента: 1285322
Опубликовано: 23.01.1987
Авторы: Кешелава, Клюшин, Парашин
МПК: G01F 11/12, G05D 7/00
Метки: микродозатор, перистальтический
...клапаны 5 и 6. По сигналу "Пуск" блок 8 управлеция одновременно выдает сигналы цавыход 1 и выход 3 соответственно наклапаны 5 и 7, по которым последниеодновременно переключаются - клапан 5открывается, а клапан 7 закрывается,При этом воздух из магистрали 9 черезоткрытый клапан 5 поступает в элемент1, в котором пережимается трубка 4,предотвращая поступление жидкости навход А, а воздушная полость элемента3 через открытый клапан 7 соединяется с атмосферой, что позволяет трубке4 в элементе 3 распрямиться. под действием упругих сил силиконовой резины,давая возможность жидкости, заключенной в трубке 4 между элементами 1 и 3,соединиться с выходом дозатора Б, Затем блок 8 управления выдает сигнална выход 2, по которому переключаетсяиз...
Регулятор уровня нижнего бьефа
Номер патента: 1285439
Опубликовано: 23.01.1987
Авторы: Досаев, Разуваев, Савченко, Халдаев, Шарай, Яковлев
МПК: G05D 9/02
Метки: бьефа, нижнего, регулятор, уровня
...затвора 5 равно рабочему се 5 10 15 20 25 30 чению водовыпускной трубы 1, а рабоче сечение расходных отверстий 4камеры 3 не менее рабочего сеченияводовыпускной трубы 1,Регулятор уровни нижнего бьефаработает следующим образом,Вода из водовыпускной трубы 1поступает в камеру 3. Одновременновода поступает по каналу 20 в распределительную камеру 16, по каналу 17и затем в мембранный гидропривод 8.Мембрана 7 со штоком 6 перемещаютсявверх, вследствие чего полый цилиндрический затвор 5 открывает боковыерасходные отверстия 4, и вода поступает в нижний бьеф.В этот промежуток времени подпружиненный чувствительный элемент 19находится в крайнем нижнем положении,исключая поступление воды по каналу 18,По мере наполнения канала водойдо...
Шнековый дозатор
Номер патента: 1285440
Опубликовано: 23.01.1987
Автор: Лиходед
МПК: G05D 11/00
...стрелки,при помощи румом 25 и подвижной стакан 26 с регу- кояток-фиксаторов 22,лировочным винтом 27. 30 Максимальное значение дозы матеУстройство работает следующим об- риала Б определяется совмещением выразом. пускных отверстий поворотного дискаМатериалы А и Б, подлежащие до с отверстиями 23 на торцовой позированию, распределяют по бункерам верхности 4 корпуса. При этом давлев следующем порядке: материал А - в 35 ние в зоне 10 разгрузки максимальноебункер 1, а материал Б - в бункер 2, и постоянное.и включают .привод (не показан). Для уменьшения производительностиВращающий момент ат привода через отпускают рукоятки-фиксаторы 22 ишкив 17, вал 18 передается на круго- перемещают поворотный диск 21 по чавую вставку 19, к которой жестко кре...
Устройство для автоматического регулирования процесса приготовления смеси
Номер патента: 1285441
Опубликовано: 23.01.1987
Авторы: Енгулатов, Зиядуллаев, Каргополов, Каримов, Касымбеков, Уринов
МПК: G05D 11/02
Метки: приготовления, процесса, смеси
...6 - с клапаном 2.Устройство работает следующим образом.Концентратомер 4 измеряет концентрацию смеси на выходе смесителя 3 и подает сигнал на первые входы компаратора 12 амплитуды и вычислителя 13 дисперсии, на вторые входы поступает сигнал с задатчика 14. Компаратор 12 амплитуды производит сравнение подаваемых на его вход сигналов.5441 2 5 10 15 20 25 Если концентрация смеси увеличивается, величина сигнала концентратомера является больше эталонного сигнала, посылаемого задатчиком 14, на выходе компаратора,амплитуды появляется сигнал отрицательной полярности, блок 11 определения полярности сигнала определяет полярность сигнала и воздействует на ключ 9, который посылает отрицательный управляющий сигнал через усилитель 7 мощности, и...
Способ управления подачей сыпучего материала на норию
Номер патента: 1285442
Опубликовано: 23.01.1987
Авторы: Дьяченко, Федосеев, Шаповаленко
МПК: G05D 11/035
Метки: норию, подачей, сыпучего
...датчиков 11 положения задвижек, датчика 12 подпора транспортера,расположенного на транспортере 13,датчиков 14 подпора нории,Управление подачей сыпучего материала на норию осуществляется следукюим образом.Блок 9 при наличии сигналов о готовности к приему сыпучего материалатранспортными механизмами маршрута и 2наличии материала в бункера (силосе),выбранном под разгрузку, включаетмаршрут транспортирования сыпучегоматериала и аспирацию входящих в маршрут механизмов, а также открываетзадвижку бункера, Продукт из силосапо транспортеру 13 поступает в норию2При увеличенной подаче сыпучегоматериала образуется обратная сыпь10 материала из ковшей нории и возникает эжекционное давление в норийныхтрубах, при этом срабатывает датчик1...
Устройство для автоматического регулирования кислотности жидких продуктов
Номер патента: 1285443
Опубликовано: 23.01.1987
Авторы: Безродный, Васин, Винокуров, Злобин, Иноземцев, Кулаковский
МПК: G05D 21/00
Метки: жидких, кислотности, продуктов
...обратный вентиль 9. При этом 20,жидкость начинает рециркуляцию взамкнутом объеме. Этим же сигналомдается разрешение на включение схемырегулирования кислотности черезразрешающий вход элемента И 10. Сигнал с преобразователя 5 сравнивается в схеме 11 сравнения с сигналомзадатчика 12. Результата сравнениячерез схему 13 вьщеления абсолютнойвеличины поступает на первый вход 30 сумматора 14, на второй вход которого поступает сигнал из датчика 15уровня жидкости в резервуаре, на.третий вход сумматора 14 через коммутатор 16 поступают сигналы от 35 датчиков 17 и 18, измеряющих рН кислоты и раскислителя, Причем эти параметры кислоты и раскислителя могут определяться оперативно, либо могут быть установлены вручную в соот. - 40 ветствии с...
Регулятор соотношения температур теплоносителя для систем теплоснабжения
Номер патента: 1285444
Опубликовано: 23.01.1987
МПК: G05D 23/01
Метки: регулятор, систем, соотношения, температур, теплоносителя, теплоснабжения
...нагрузки на при борах можно получить возмущающийсигнал расчетного графического соотношения и испсльзсвать его для сьпи жения расхода тепловой энергии. Формула и з обретения 1, Регулятор соотношения температур теплоносителя для систем тепл снабжения, садержацтий две манаметри 1 1285444Изобретение относится к теплоэнергетике, конкретнее для контроля иавтоматического регулирования теплопотребления в режиме оптимальногозначения на абонентском вводе системтеплоснабжения, например, на промышленных предприятиях.Цель изобретения - упрощение конструкции и повьццение эксплуатационных характеристик при оптимизации 10теплопотребления на абонентском вводе как промышленного предприятия,так и потребителей бьггового назначения,На чертеже изображен...
Клапан для отвода выхлопных газов из двигателя
Номер патента: 1285445
Опубликовано: 23.01.1987
Автор: Филимонов
МПК: G05D 23/08
Метки: выхлопных, газов, двигателя, клапан, отвода
...к общему трубопроводу (не показан), отводящему выхлопные газы в атмосферу.Предлагаемые клапаны, установленные на горизонтальные участки газо- отводных трубопроводов, например су - довых двигателей до их объединения в общий трубопровод, работают следующим образом. При пуске двигателя тарель 10 открывается силой давления выхлопных газов, преодолевающей момент создаваемый силой тяжести груза 15 и тарели 10, отходящей от вертикального положения на некоторый угол и оказывающей при этом некоторое аэродинамическое сопротивление, неприемлемое при его постоянном действии, Но скоба 13, выполненная из сплава, обладающего эффектом памяти", за несколько секунд нагревается до температуры, при которой она восстанавливает свою форму, при этом тарель...
Устройство для автоматического регулирования температуры в многозонных объектах
Номер патента: 1285446
Опубликовано: 23.01.1987
Авторы: Ильин, Ковалев, Кузнецов, Орлов, Сазонов, Чистяков
МПК: G05D 23/19
Метки: многозонных, объектах, температуры
...соединены соответственно с задатчкком и общим сумматором, а выход - с входом общей холодильной установки, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, повышения равномерности температурного поля в зоне (камере) и 3 12856Выходной сигнал сумматора 17 приповышении температуры наружного воздуха на сумматоре 19 компенсируетвыходной сигнал сумматора 18 и неправильное переключение теплообменников не происходит.Выходные сигналы сумматоров 17и 18 являются входными сигналами длясумматора 19, При достижении выходным сигналом сумматора 19 определенного значения (выше порога зоны нечувствительности) срабатывает пороговый элемент 28, выходной сигналкоторого через исполнительный механизм 22 отключает теплообменник 8 15от...
Устройство для программного регулирования термообработки в автоклаве
Номер патента: 1285447
Опубликовано: 23.01.1987
Авторы: Коган, Никитин, Хавкин
МПК: G05D 23/19
Метки: автоклаве, программного, термообработки
...регулирование процессатермообработки изделий под давлениемпо температуре. При рассогласованиисигналов от датчика 1 температуры ипрограммного задатчика 2 температуры,с регулятора 10 выдается команда"Больше" или "Меньше" блоку 11 управления. В результате включается исполнительный элемент 12, регулирующийвпуск. пара, который увеличивает илиуменьшает подачу пара до восстановления заданной температуры. Элементом 8 сравнения осуществляется переключение процесса регулирования стемпературы нд давление, величинакоторого устанавливается программнымзадатчиком 4 давления в пределах0,1-0,5 МПа, При равенстве сигналовот датчика 3 давления и программногозадатчика 4 давления от элемента 8сравнения лается команда на срабатывание коммутатора...
Система автоматического управления жидкостным фильтром
Номер патента: 1286236
Опубликовано: 30.01.1987
МПК: B01D 17/04, G05D 27/00
Метки: жидкостным, фильтром
...на трубопроводе 5 отбора нефти с установки.Состояние жилкостного фильтра 2 онрелеляется содержанием волы в нем. Оптимальное содержание воды в жидкостном фильтре 2 определяется требованием к качеству подготовленных нефти и воды. При отклонении содержания воды в жилкостном фильтре 2 от оптимального второй регулятор 10 вырабатывает сигнал корректировки задания первому регулятору 9, который регулирует работу жидкостного фильтра 2 так, чтобы обеспечивалось заданное содержание воды в нем.При нормальной работе жидкостного фильтра 2 объем воды, содержащийся в пем, соответствует объему поступающей на очистку волы. В ходе эксплуатации емкости 1 в нижней части жидкостного фильтра 2 накап с == ах; -Ь сигнал корректировки задания сброса нефти...
Способ автоматического управления сепаратором-отстойником
Номер патента: 1286237
Опубликовано: 30.01.1987
МПК: B01D 17/04, G05D 27/00
Метки: сепаратором-отстойником
...автоматического управления осуществляется следующим образом.Смесь, состоящая из газа и двух нерастворимых друг в друге жидкостей, по трубопроводу 1 поступает в сепаратор-отстойник 2, в котором происходит процесс сепарации жидкости и ее разделение на две отстоявшиеся жидкости. Отделившийся газ выводится по трубопроводу 3, верхняя жидкость выводится по трубопроводу 4, а нижняя жидкость - по трубопроводу 5,С датчика 6 уровня нижней жидкости выходной сигнал поступает в блокмасштабирования, в котором производится приведение сигнала датчика 6 уровня к масштабу сигнала датчика 8 уровня, измеряющего уровень верхней жидкости. С выхода блока 7 масштабирования сигнал поступает на вычислительный блок 9, где происходит вычитание из сигнала датчика...
Устройство для регулирования процесса перемешивания в аппаратах с мешалкой
Номер патента: 1286259
Опубликовано: 30.01.1987
Авторы: Бродский, Интезарян, Науменко, Тарасов
МПК: B01F 7/00, G05D 27/00
Метки: аппаратах, мешалкой, перемешивания, процесса
...блок 12 и блок 13 выбора задающих воздействий соединен с входом регулирующего блока 14, электродвигатель 15, соединенный с выходом регулирующего блока 14 и с вторым входом реле 10.Устройство работает следующим образом.Сигналы с датчиков 1 и 2 уровня поступают ца вторичные приборы 5 и 6 измерения уровня и далее в блок 7 вычитания уровней, в котором рассчитывается разность между уровнями у стенки аппарата 3 и по оси вала мешалки 4. Разностный сигнал с блока 7 вычитания уровней поступает в блок 9 сравнения текущего значения глубины вихревой воронки с заданным, где сравнивается с сигналом, поступившим с задатчика 8 глубины вихревой воронки, соответствующим заданной глубине вихревой воронки 1 г.При этом реле 10 включает таймер 11,...
Способ управления тепломассообменным аппаратом
Номер патента: 1286265
Опубликовано: 30.01.1987
Автор: Волков
МПК: B01J 19/00, G05D 27/00
Метки: аппаратом, тепломассообменным
...и частоту оборотов двигателя 12 (13) за счет управления 50 током в обмотке подмагничивания, осуществляемого источником 16 (17) питания. Величина сигнала иэ схемы 10 пропорциональна разности между перепадами давления на датчиках 7 и 8.В зависимости от проводимого технологического процесса устанавливают частоту оборотов двигателя 12 (13) повеличине сигнала из схемы 10, Для 5 2обеспечения интенсивного тепломассообмена по длине зоны массообмена частоты оборотов двигателя 12 (13) увеличивают (уменьшают) до получениязаданной разницы между перепадамидавления на единицу длины в началеи в конце упаковки.В случае невозможности получитьзаданную разницу между удельными перепадами давления в начале и в конце упаковки за счет изменения частоты...
Устройство для контроля процесса получения серной кислоты
Номер патента: 1286509
Опубликовано: 30.01.1987
Авторы: Белавина, Бернштейн, Богатырева, Долотин, Ермолов
МПК: C01B 17/76, G05D 27/00
Метки: кислоты, процесса, серной
...полученного количества параметров, превысивших заданные величины приращений, на нормирую"щий коэФФициентЬ 1=КН (5)где К - нормирующий коэФФициент.КоэФФициент К Фактически являетсякоэФФициентом пропорциональности(настройки) степени взаимодействиястатического (блоки 2 - 5) и динамического (блоки 2, 4, 6 - 10) характера сигнализации отклонений технологических параметров, Статистическийхарактер сигнализации определяетсянеизменностью допустимых пределовсигнализации, Динамический характерсигнализации определяется зависимостью результатов блока 9 от времении состояния технологического процесса. Полученное в блоке 10 произведение умножается в блоке 4 на величинукаждого допустимого предела соответствующего параметра, производя, таким...
Способ автоматического управления процессом классификации гранулированных удобрений
Номер патента: 1286581
Опубликовано: 30.01.1987
Авторы: Идельбаев, Кобяков, Ращепкин, Ярмухаметов
МПК: C05C 1/02, G05D 27/00
Метки: гранулированных, классификации, процессом, удобрений
...20.В данном способе стабилизируютрасход ретура, возвращаемого на стадию грануляции. Однако эта стабилизация достигается не за счет перераспределения просева между ретуроми товарным потоком, а за счет дополнительного разделения отсева и товарного потока и исключения, тем самым,в ретуре кондиционных фракций, а 30в конечном товарном потоке некондиционных фракций. В результате обеспечивается не только стабилизациярасхода ретура, но и появляется возможность управления гранулометрическим составом ретура и конечного товарного потока.Расход отделяемых в псевдоожиженных слоях фракций регулируют коррекцией в заданных пределах границ раз рдела фракций в зависимости от расходаретура. Расход ретура измеряют датчиком 14, выходной сигнал С которого...
Способ автоматического управления процессом выжига кокса в трубчатой пиролизной печи
Номер патента: 1286616
Опубликовано: 30.01.1987
Авторы: Горюнов, Жоров, Козлов, Коптев, Кузьмин, Макушев, Фонин
МПК: C10G 9/20, G05D 27/00
Метки: выжига, кокса, печи, пиролизной, процессом, трубчатой
...кокса:6.-Сй )д1и С,(, )где С, 1 Г (Р. ), 1 - известные 45ф величины; ч = 9,5.Задают С = ( С,(1, ) - С,(,проверяют ограничение (4) (еравнение максимально допустимой и прогнозируемой скоростей выжига): Оч-лС / - е )Е 1 (4) с - точность выполнения ограничения;- 0,01 ч 1 где й С /( ;,-;) - прогнозируемая скорость выжига кокса.Если условие (4) не выполняется, то изменяют дТ и аЯ , задают новые приращения и снова вычисляюти проверяют (4). Когда (4) выполнено, соответствующие вычисленные Т+ и Я в мо 1+ 1мент времени ; задают на печи истабилизируют регуляторами 10,и 4температуры и расхода воздуха довремени ,"+, , 0 р постоянен навсех интервалах управления.Выполнению условия (4) соответствуют на первом шаге Т = 619;36 мин.Далее для всех...
Способ автоматического управления процессом гидрообессеривания
Номер патента: 1286618
Опубликовано: 30.01.1987
Авторы: Гайдт, Гужелов, Извеков, Копылова
МПК: C10G 45/72, G05D 27/00
Метки: гидрообессеривания, процессом
...управления содержит также вычислительное устройство 14, регулятор 15 парциального давления водорода, регулятор 16 расхода свежего ВСГ, исполнительный механизм 17 на этой линии, датчик 18 температуры газосырьевой смеси на входе в реактор, регулирующйй блок 19 содержания серы в очищенном продукте, регулятор 20, датчик 21 температуры газосырьевой смеси на выходе печи и исполнительный механизм 22 на линии подачи топлива в печь. Способ осуществляют следующим образом.Сигналы с датчиков 6-13 поступают в вычислительное устройство 14, где рассчитывается парциальное давление водорода по формуле; температура в реакторе, сигнал с датчика 18;активность катализатора;парциальное давление водорода, рассчитываемое по Формуле (1);содержание серы в...
