G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1104477

Опубликовано: 23.07.1984

Автор: Деркач

МПК: G05D 13/62

Метки: вращения, скорости

...к 1)-входу Э -триггера, выход усилителя" формирователя - к С-входу Э -триггера, а первый вход элемента сравненияк входу порогового элемента, выход которого подключен к Р-входу Э -триггера, на выходе которого включен исполнительный механизм.На чертеже приведена функциональная схема предлагаемого устройства.Устройство.для регулирования скорости вращения содержит преобразователь 1 скорости вращения в частоту (датчик), усилитель-формирователь 2, преобразователь 3 частоты в напряжение, источник 4 опорного напряжения, элемент 5 сравнения, выполнен" ный на дифференциальном усилителе, . выход которого подключен к Р -входу 2-триггера 6, выход которого подключен к исполнительному механизму 7. Преобразователь частоты в напряжение содержит...

Номер патента: 1104478

Опубликовано: 23.07.1984

Авторы: Ащиянц, Рафаэльян

МПК: G05D 16/06

Метки: давления, регулятор

...элемента. Между входнымканалом и замкнутой полостью эластичного элемента установлен дроссель.При работе регулятора трубчатый эластичный элемент, прогибается в 9 внутрь 2.Недостатком известного регулятораявляется низкая пропускная способность и надежность.35Целью изобретения является увеличение пропускной способности инадежности регулятора.Поставленная цель достигается40тем, что в регуляторе давления, содержащем корпус, с входным и выходным каналами, размещенный между нимисоосно корпусу запорный орган в виде трубчатого эластичного элемента,45образующего с внутренними перегородками корпуса замкнутую полость, ичувствительный элемент в виде подпружиненного клапана, соединенногос входным и выходным каналами и через...

Номер патента: 1104479

Опубликовано: 23.07.1984

Авторы: Гарбер, Маилов

МПК: G05D 23/19

Метки: давления, металла, паров, преобразователе, термоэмиссионном

...выходом связанного с вторым входом элемента И-НЕ, и к входу интегратора,выходом связанного с вторым входом компаратора.На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит второй задатчик 1 температуры, компаратор 2, второй регулятор 3, нагреватель 4 термостата, первый задатчик 5 температуры, сумматор 6, первый регулятор 7, нагреватели 8, 828, 8 керамической вставки, ключ 9, элемент И-НЕ 10, усилитель 11, интегратор 12, блок 13 запуска, термостат 14, трубопровод 15, керамическую вставку 16, термопару 17, термоэмиссионный преобразователь 18, сдвоенный переключатель 19, источник 20 питания, резисторы 21-24 и делитель 25.Программный задатчикпостроен, например, с использованием элементов цифровой...

Номер патента: 1104480

Опубликовано: 23.07.1984

Авторы: Ведищев, Люлько

МПК: G05D 23/19

Метки: температуры, термостате

...первого отключения нагревателя и окончание пере"40ходкого теплового процесса.На фиг. 1 приведена структурнаясхема одного из возможных вариантоввыполнения. предложенного устройствадля регулирования температуры термос 45тата; на фиг. 2 - принципиальная схема блока задержки; на фиг. 3 - временные диаграммы температур нагревателя и объекта.Устройство для регулирования температуры в термостате (фиг. 1) содержит датчик 1 температуры объекта,датчик 2 температуры нагревателя,потенциометр 3, блок 4 задержки, дифференцирующую цепь 5, переключатель6, ключ 7, суммирующий усилитель 8,компаратор 9, задатчик 10 температуры, исполнительный элемент 11, нагреватель 1280 6Датчики 1 и 2 температуры могут быть выполнены, например, в виде включенных...

Номер патента: 1104481

Опубликовано: 23.07.1984

Авторы: Белавин, Галев, Грабой, Грановский, Гребенкин, Капустин, Коломоец, Копаев, Лесенкина, Ломова, Спокойный

МПК: G05D 23/19

Метки: термостат, термоэлектрический

...что ток в компенсационной ТЭБ выбирается из условия уменьшения .15 ошибки термостатирования и обычно малый ток по величине не может обеспечить большой перепад температуры на термобатарее. В этом случае на датчик температуры поступает неком пенсирующийся тепловой поток из окружающей среды, что существенно понижает точность термостатирования. Введение компенсационного нагревателя, расположенного на датчике тем пературы, позволяет создать тепловой поток при работе основной ТЭБ в режиме нагрева, компенсирующий "вредные" тепловые натекания через компенсационную ТЭБ на датчик темпе- ЗО ратуры.Полученные на основе рассмотре. ния обобщенной модели термоэлектрического термостата теоретические кривые зависимости ошибки термостатирования от...

Номер патента: 1104482

Опубликовано: 23.07.1984

Авторы: Аносов, Голубков, Епифанова, Кожухарь, Миронов, Полежаева

МПК: G05D 25/00

Метки: интенсивности, потока, регулятор, светового

...комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д, 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Недостатком этого устройства являются большие габариты узла регулировки.Наиболее близким к предлагаемому 15 по технической сущности является регулятор интенсивности светового потока, содержащий цилиндрический корпус с установленным по оси светово" дом и с расположенным на нем стака ном, имеющим возможность поворота относительно оси корпуса, с диафрагмой 23.е Недостатком известного устройстваявляется сложность узла диафрагмы. Цель изобретения - упрощение конструкции регулятора.Поставленная цель достигается тем, что в регуляторе диафрагма выполнена в виде двух диаметрально расположенных и...

Номер патента: 1105866

Опубликовано: 30.07.1984

Авторы: Аничкина, Демидов, Кустов

МПК: G05D 7/01

Метки: ограничитель, расхода

...кольцевой канавке 21 и ударяетсяо свободный торец втулки 8, сжимаяпружину 13, Сила давления струи нашайбу 22 воспринимается корпусом 1и на пружину 13 не передается. Сжатие пружины сжатия 13 и уменьшение Цель изобретения - уменьшение габаритов ограничителя расхода и повышение точности. Указанная цель достигается тем, что в ограничителе расхода, содержащем корпус с входным каналом, чувствительный элемент и связанный с ним З 5 дросселирующий элемент, корпус имеет цилиндрическую форму, на одном конце корпуса выполнены поясок с радиальными соплами, сообщенными с входным каналом, и кольцевая канавка, чувст 40 вительный элемент выполнен в виде втулки, один конец которой соединен с корпусом с помощью резьбы, а на другом выполнены два...

Номер патента: 1105867

Опубликовано: 30.07.1984

Авторы: Бурдо, Залманзон, Молчанов, Савостьянов

МПК: G05D 7/01

Метки: водоподъема

...открытого и нормально закрытого клапанов, заслонки которых соединены с поворотным рычагом с1 867грузом, причем заслонка нормальнозакрытого клапана установлена намембране, его камера сообщена черездроссельный канал со сливом, входподключен импульсным трубопроводомк выходному трубопроводу около накопительной емкости, а нормально открытый клапан установлен в трубопроводе питания,На Фиг. 1 представлена схема устройства водоподъема, на фиг. 2 -схема устройства с блоком управления,Источник воды 1 соединен трубо- .проводом питания 2 с входом мембранного насоса 3, выход которого сообщен выходным трубопроводом 4 с накопительной емкостью 5 и с расходнымтрубопроводом 6, Насос 3 имеет мембрану 7, всасывающий 8 и нагнетатель"ный 9 клапаны....

Номер патента: 1105868

Опубликовано: 30.07.1984

Авторы: Валиуллин, Давыдов, Попченков, Сасин

МПК: G05D 7/01

Метки: расхода, регулятор

...О, 115 проекции ее длины, а отношение З 5 длин отрезков проекции профилированной выемки, расположенных по обе стороны от точки пересечения линии высоты профилированной выемки, равно 0,73:0,27, причем меньший отрезок 40 расположен со стороны оси заслонки.Кроме того, профилированная выемка образована сопряжением прямой части окружности, радиус которой составляет 2,5 максимальной высоты 45 профилированной выемки.1.На фиг. 1 показано устройство, общий вид", на фиг. 2 и 3 - схемы положения упругой пластины; на фиг. 450 профильная выемка опоры и соотношение ее основных размеров.Регулятор содержит корпус 1, в котором на оси 2 установлена заслон,ка 3, упругий элемент, выполненный в виде пластины 4, один конец 5 кото"55 рой жестко соединен с...

Номер патента: 1105869

Опубликовано: 30.07.1984

Автор: Гришин

МПК: G05D 9/04

Метки: емкость, жидкости, налива

...реле с его минусовой камерой, выходом усилителя и плюсовой камерой первого реле, а плюсовая камера второго реле подключена к выходу эжекторного датчика 50 уровня.На чертеже приведена принциниальная схема устройства.Устройство содержит эжекторный датчик уровня 1, усилитель давления 55 2, усилитель мощности 3 и исполнительный механизм 4, установленный на линии налива в емкость 5. Датчик уров-,ня 1 содержит пьезоь гтрическую трубку 6 и эжектор 7, выход которого соединен с входом одномембранного элемента 8, сопло которого соединено с выходом усилителя давления 2 и через дроссель 9 - с каналом питания. Усилитель мощности 3 состоит из первого реле 10, кнопки запуска 11 и реле 12.Канал сброса эжектора 7 через нормально разомкнутый (НР)...

Номер патента: 1105870

Опубликовано: 30.07.1984

Авторы: Абелев, Дегтярев, Кирнос, Соболевский

МПК: G05D 16/10

Метки: варианты, давления, его, регулятор

...давления (фиг, 1) включает корпус 1, содержащий входной 2 и выходной 3 каналы, разделенные золотником 4, нагруженным пружиной 5. Со стороны пружины 5 к корпусу крепится колпачок 6, а с противоположной стороны - пробка 7. Первый торец 8 золотника 4 снабжен первым пояском 9, второй торец 10 - вторым пояском 11. Корпус 1 с первым 8 и вторым 10 торцами золотника 4 образуют первую 12 и .вторую 13 камеры, Первая камера 12 соединена с атмосферой. На первом пояске 9 золотника 4 выполнена основная проточка 14, сообщенная каналом 15 с второй камерой 13. На первом пояске 9 до проточки 14 со стороны выходного канала 3 и на втором пояске, 11 выполнены винтовые канавки одинакового шага 16 и 17 соответственно.Масло подается во входной канал 2...

Номер патента: 1105871

Опубликовано: 30.07.1984

Авторы: Малышев, Опарин

МПК: G05D 16/10

Метки: давления, защиты, избыточного, измерительных, приборов

...в полос ти измерительного прибора при снижении давления на входе регулятора давления ниже уровня его настройки.Цель изобретения - расширение функциональных возможностей устройства.Указанная цель достигается тем, что в устройстве для защиты измерительных приборов от избыточного дав О ления, содержащем корпус с входной и выходной полостями и размещенным в нем нагруженным пружиной задания чувствительным элементом, соединенным штоком с подпружиненным регулирующим 55 органом, коаксиально штоку между входной и выходной полостями установлен кольцевой поршень, имеющий выступ, выполненный с возможностью егоконтакта с буртиком штока при перемещении кольцевого поршня от выходнойполости к входной,На чертеже изображено устройстводля защиты...

Номер патента: 1105872

Опубликовано: 30.07.1984

Автор: Дмитренко

МПК: G05D 23/19

Метки: регулятор

...1, диоды моста 5, контакты датчика 11, резисторы 7 и 9 заряд конденсатора 8. Как только через определенный интервал времени конденсатор 8 зарядится до напряжения отпирания динистора 12, последний отпирается и через него и резистор 9 на переход катод - управляющий электрод тиристора 6 разряжается конденсатор 8. Под действием этого импульса тиристор 6 отпирается, шунтируя диагональ моста 5 и вызывая включение реле 1. Управляющий электрод тиристора 6 подсоединяется к его аноду через контакты датчика 11, замыкающиеся блок-контакты 2 реле 1и резистор 10. За счет этого тиристор 6 под действием напряжения нааноде отпирается в начале каждого полупериода и остается отпертым в течение остальной части периодов за счет тока удержания тиристора....

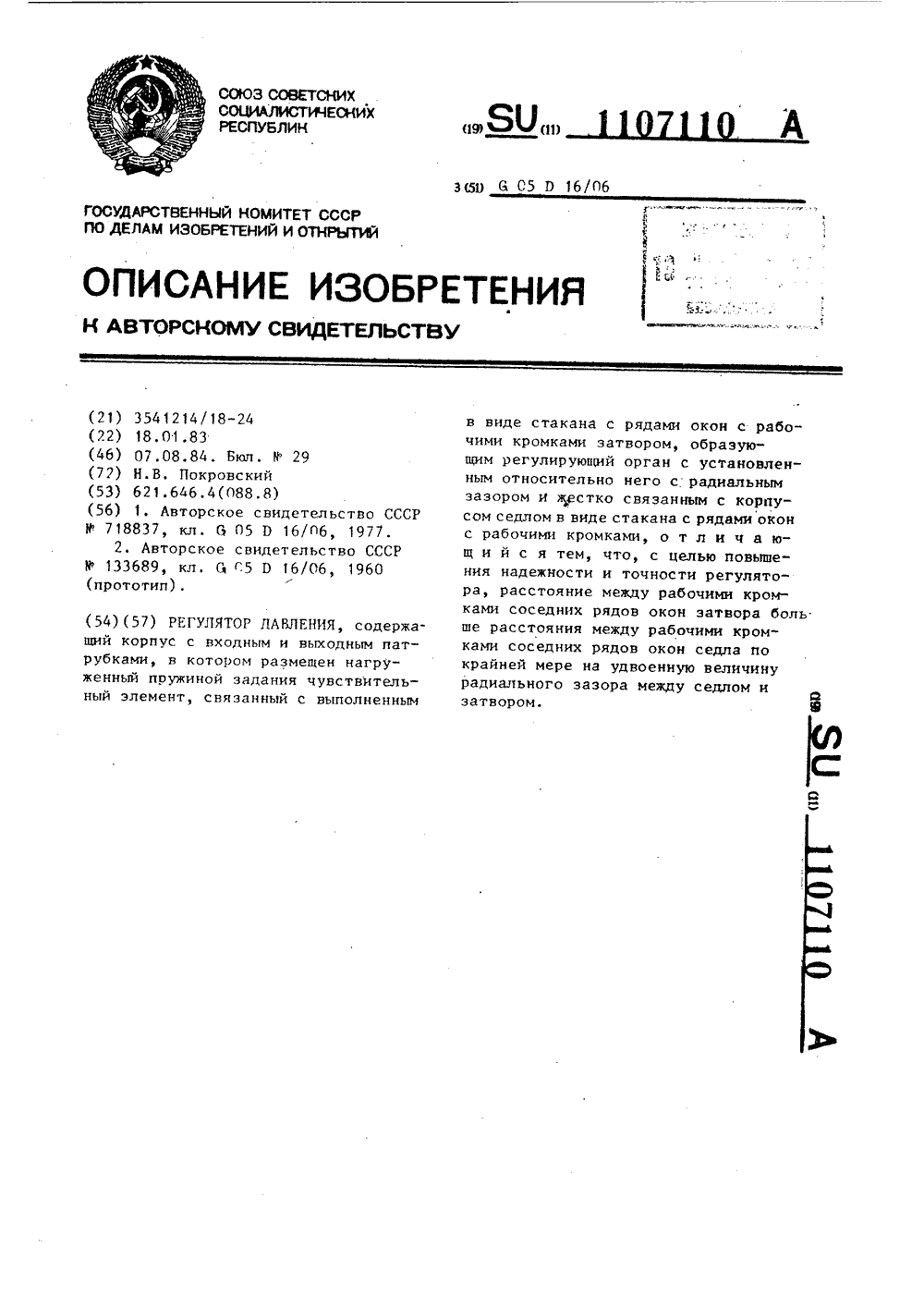

Номер патента: 1107110

Опубликовано: 07.08.1984

Автор: Покровский

МПК: G05D 16/06

Метки: давления, регулятор

...относительно него с радиальным зазороми жестко связанным с корпусом седлом в виде стакана с рядами окон срабочими кромками, расстояние междурабочими кромками соседних рядов оконзатвора больше расстояния между рабо 50чими кромками соседних рядов окон седла по крайней мере на удвоенную величину радиального зазора между седломи затвором. На фиг. 1 изображен предложенный 55регулятор, общий вид; на фиг. 2 -узел 1 на фиг. 1, в положениях: а - .когда все окна закрыты, б - когда от" крыто одно окно, в - когда открыто два окна.Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками, регулирующий орган, образованный седлом 4 и затвором 5, соединенным штоком 6 с тарелью 7 чувствительного элемента 8, нагруженного пружиной задания 9. В...

Номер патента: 1108086

Опубликовано: 15.08.1984

Авторы: Васильев, Вильк, Мамсуров, Орлов, Патрешов, Поселенов, Фоменко

МПК: G05D 23/19

Метки: термовлагостат, термоэлектрический

...причем первая термобатарея связана с теплообменником, установлЕНныМ внутри термовлагостата, а вторая размещена с возможностью тепловой 60 связи с поддоном и установлена во внутреннем объеме термовлагостата с воэможностью тепловой связи с теплообменником первой термобатареи, азадающие плечи обоих измерительных мостов выполнены в виде общего регулируемого резистора.На чертеже приведена одна извозможных схем конструктивного выполнения термовлагостата.Ко входу источника питания 1,управляемого регулятором 2,подключен первый измерительный мост 3, в одно иэ плеч которого включен датчик температуры воздуха 4, а к выходу регулятора подключена первая термобатарея5, Эта термобатарея 5, на одной стороне которой установлен радиатор 6,...

Номер патента: 1108396

Опубликовано: 15.08.1984

Авторы: Габрилович, Дубилович, Исаев, Каменецкая

МПК: G05D 7/00

Метки: дебита, скважин

...и с первым входом дифференциального усилителя 3, Запуск АЦП производит ся таймером 4. Выходы разрядов цифрового кода АЦП соединены линиями управления 5 с регуляторами 6 запорных вентилей 7 скважйн 8. Все скважины объединены магистральным трубопрово дом 9, снабженным запорным вентилем 1 О и расходомером 11. Злектрический выход расходомера 11 соединен с вторым входом дифференциального усилите. ля 3, выход которого соединен с бло ком 12 коррекции расхода, связанным с запорным вентилем 13 дополнительной скважины 14 и запорным вентилем 10 магистрального трубопровода 9.Регулятор 6 состоит из реле 15 ка-г 5 тушки пускателя 16, концевого выключателя 17, катушки пускателя 18, концевого выключателя 19, конденсатора 20.Блок коррекции расхода...

Номер патента: 1108397

Опубликовано: 15.08.1984

Авторы: Бурлаченко, Островский

МПК: G05D 7/00

Метки: гидроклапан, распределительный

...входной и выходной каналы и расположенный между ними основной подпружиненный клапан с управляющейкамерой, двухлинейный распределитель:,прямой выход которого соединен сосливом и управляющей камерой вспомогательного подпружиненного клапана,а инверсный - с управляющей камеройвторого вспомогательного подпружиненного клапана и с входным каналом 2 .Закон разгрузки гидроцилиндра та 35ким устройством в конечном счете определяется соотношением размеровдросселя и объема управляющей камеры, которая через этот дроссель заполняется жидкостью. Поскольку упомянутый объем относительно невелик,то невелик и диапазон регулированиязакона разгрузки.Кроме того, приведенный фактор врезультате влияния ряда случайных45причин вызывает значительные...

Номер патента: 1108398

Опубликовано: 15.08.1984

Авторы: Лапин, Новиков

МПК: G05D 7/01

Метки: выдачи, криожидкости

...равновеснойтемпературы за счет частичного испарения). Потери на испарение при снижении давления над зеркалом жидкогокислорода в состоянии насыщения составляют соответственно, вес.7: при0,02 МПа 1,5; при 0,0 б МПа 3,5, при1 МПа 5,Кроме того, известное устройствоне обеспечивает выдачи криопродуктапотребителю с постоянным давлением,так как его конструкция не позволяет увеличивать давление поддува пропорционально снижению столба жидкости (поддерживать постоянной суммудавлений газовой подушки н столбажидкости),Целью изобретения является снижение потерь криожидкости при выдачеиз резервуара путем использованиянебольших давлений, уменьшения интенсивности перемешивания верхнихслоев криожидкости и обеспечение выдачи криожидкости потребителю с...

Номер патента: 1108399

Опубликовано: 15.08.1984

Авторы: Голдаев, Гуськов, Лихачев, Мирош

МПК: G05D 7/01

Метки: прямоточный, расхода, регулятор

...20стакана 11.Недостатком этого регулятора расхода является возникновечие кавитации при больших перепадах давленияна регуляторе, что ограничивает диапазон регулирования расхода перепадомдавления, при котором возникают кавитационные явления, приводящие к неустойчивой работе регулятора и уменьшению его статической точности, ЗОЦель изобретения - обеспечениеустойчивости работы регулятора прибольшом перепаде давления на немпутем уменьшения перепадов давленияна дросселирующих элементах регулятора.Указанная цель достигается тем,что в прямоточном регуляторе расхода установлены дополнительныйрегулирующий орган и перегородка,расположенная между входной полостьюи дросселем перенастройки и образующая промежуточную полость, причемв перегородке...

Номер патента: 1108400

Опубликовано: 15.08.1984

Авторы: Крайзлер, Пискунов, Ушаков

МПК: G05D 9/12

Метки: жидкости, уровня

...входомпервого триггера, подключенного вторым входом к выходу второго элемента ИЛИ-НЕ и к второму входу второготриггера, а первым выходом - к второму входу второго элемента ИЛИ-НЕ,второй выход второго триггера связанс входом блока сигнализации,На чертеже приведена схема предложенного устройства для регулирования уровня жидкости.Устройство для регулирования уровня жидкости содержит генератор импульсов 1, чувствительный элемент 2,опущенный в емкость 3, интегрирующуюцепь, состоящую из первого резистора4 и конденсатора 5, первый 6 и второй 7 триггеры, исполнительный механизм 8, первый 9 и второй 10 элементы ИЛИ-НЕ, второй резистор 11 и накопительный конденсатор 12, блоксигнализации 13, кнопку запуска 14 иразвяэывающий диод 15.В случае...

Номер патента: 1108401

Опубликовано: 15.08.1984

Авторы: Галимов, Фатхуллин

МПК: G05D 13/10

Метки: вращения, регулятор, скорости

...с возможностью перемещения по опорному диску вдоль егодиаметра.Шпицево-резьбовой вал снабженгайками, установленными с двух сторонвилки.На фиг. 1 представлен регуляторскорости вращения, общий вид, нафиг. 2 - сечение А-А на фиг. 1.Регулятор скорости вращения содержит датчик скорости, выполненныйв виде маховика 1, установленноговнутри полого корпуса 2 и соединенного с ним через рычаг 3, которыйпередвигает по диаметру невращающегося опорного диска 4 вилку с роликом5. Для возврата ролика 5 в центрдиска 4 установлены на шлицево-резьбовом валу 6 две гайки 7. Корпус 2может быть приведен во вращениеклиноременной передачей, Кроме того,регулятор содержит червячную передачу 8, грузы 9, пружину 10.Регулятор скорости вращения работает...

Номер патента: 1108402

Опубликовано: 15.08.1984

Авторы: Грин, Козлюк, Мазуренко, Ющенко

МПК: G05D 16/06

Метки: давления, жидкости, регулятор

...корпусом полости, одна из которых заполнена газом, а вторая соединена через первый и второй вентили с входным патрубком и атмосферой соответственно.%Благодаря такому конструктивному решению емкость для сжатого газа не связана с атмосферой, т.е. утечка газа исключена, и появляется возможность . производить настройку давления жидкости в диапазоне, обеспечивающем эффективную работу всего пожарного оборудования, применяемого на предприятиях угольной промышленности.На чертеже представлена схема регулятора. Регулятор содержит первый корпус 1 с входным 2 и выходным 3 патрубками, закрепленную в корпусевтулку 4 с одним или несколькими рядами дросселирующих отверстий 5.Во втулке размещен плунжер 6, выполненный в виде стакана. Плунжеродним концом...

Номер патента: 1108403

Опубликовано: 15.08.1984

Автор: Абрамов

МПК: G05D 17/00

Метки: датчик, крутящего, момента

...применения подвигни о токо- подводящего контакта, требующего соответствующей токоиз.1 тяцш и Рносящего. существенные погрешности в выходной электрический сигнал . Кроме того, конструкция такого датчика не позволяетиспользовать гидравлические и пневматические преобразователи сигналов (дроссельные, струйные и др.).Целью изобретения является упрощение и повышение надежности датчика,Поставленная цель достигается тем, что датчик крутящего момента содержащий жестко закрепленную на приводном валу втулку, на которой установлен шкив, связанный с ней упругими чувствительными элементами, и исполнительный механизм с контактным элементом, снабжен толкателем, расположенным соосно .с ва лом и связанным с втулкой винтовой передачей и со шкивом -...

Номер патента: 1108404

Опубликовано: 15.08.1984

Автор: Исмиев

МПК: G05D 23/02

Метки: аппарата, газового

...2 и выполнен в виде расположенных концентрично двух сопел11 и 12, Внутреннее сопло 11 установлено с зазором 13 по отношению квнешнему соплу 12, причем полость,образованная зазором 13, соединенас входным каналом 2 и через дроссель14 с надмембранной полостью 5 исполнительного мембранного клапана 4.Надмембранная полость 5 соединена смежсопловой камерой 6 через внутреннее сопло 11 и через датчик регулируемого параметра 15 типа сопло -заслонка. Устройство содержит такжеблок памяти, состоящий из клапана16, жестко связанного с мембраной17, сопла 18, подмембранной 19 инадмембранной 20 камер.Кроме того, устройство содержитатмосферный клапан 21, жестко связанный с мембраной 22, надмембраннаяполость 23 которого связана с атмосферой, а...

Номер патента: 1108405

Опубликовано: 15.08.1984

Авторы: Бялельдинов, Осипов, Спиридонов, Фридман

МПК: G05D 23/30

Метки: градообразования, диффузионная, исследования, камера, процесса, термостатированная

...в виде ролика, установленного на валу вне камеры.и закреплен ного параллельно оси центрального отверстия на валу, установленном с возможностью поворота на основании, установленном с возможностью переме" щения в направлении, перпендикуляр ном оси вала, причем держатель поддонов связан с роликом бесконечным тросиком.На фиг. 1 представлена термостатированная диффузионная камера для 55 процесса градообразования, общий вид; на фиг. 2 и 3 - механизм перемещения поддонов. 2Термостатированная диффузионнаякамера для исследования процессаградообразования содержит (фиг. 1)теплоизолирующнй кожух 1, верхнююгоризонтальную пластину 2, источник3 холода, теплопроводную сетку 4,нижнюю горизонтальную пластину 5,источник 6 холода, теплоизоляционную...

Номер патента: 1109718

Опубликовано: 23.08.1984

Авторы: Байтереков, Карих

МПК: G05D 9/00

Метки: водовыпусков, воды, регулятор, трубчатых, уровня

...является повышение надежности работы регулятора и упрощение конструкции. 40Поставленная цель достигается тем, что в регуляторе уровня воды для трубчатых водовыпусков, содержащем затвор, связанный с приводом, снабженным подвижной стенкой, соеди ненной по периферии посредством эластичной оболочки с корпусом при-. вода, полость которого сообщена с нижним бьефом трубопроводом, на ко".ором установлен клапан, связанный с поплавковым датчиком уровня нижнего бьефа, затвор установлен на горизонтальной оси вращения, с которой жестко соединена подвижная стенка корпусапривода, установленного вне55 потока. Кроме того, на трубопроводе выполнен участок с зоной пониженного 18 й,давления, с которой соединена полостькорпуса привода.Регулятор...

Номер патента: 1109719

Опубликовано: 23.08.1984

Авторы: Влязлов, Выборнов, Галушка, Иванив, Орищин, Цигал

МПК: G05D 13/42

Метки: регулятор, центробежный

...известного регулятораявляется также отсутствие элементов,обеспечивающих снижение давления всистеме при переходе на высшую передачу, что обеспечивает уменьшениепотерь мощности в трансмиссии и повышение надежности и долговечностиуплотнений трансмиссии.Целью изобретения является повышение надежности регулятора.Поставленная цель достигается тем,что в центробежный регулятор, содержащий закрепленный на валу корпус, вкотором выполнены канал подвода идва канала отвода рабочего тела, грузжестко связанный с золотником, в котором выполнены осевой и радиальныйканалы, расположенным перпендикулярно оси вала и пружину настройки, введен. клапан, установленный на выходеосевого канала золотника, а пружинанастройки установлена между клапаноми...

Номер патента: 1109720

Опубликовано: 23.08.1984

Авторы: Болдырев, Борейко, Галкин, Эгов

МПК: G05D 27/00

Метки: концентрации, мономера, шихте

...вторь 1 м 1 входом регулятора расхода возвратной фракции, датчик концентрации иэопрена в потоке мономера, выход которого подключен к второму входу блока определения разности концентраций иэопрена в потоке мономера и возвратной фракции, а также датчик концентрации изопрена в щихте, содержит буферную; емкость, установленную после колонны азеотропной осушки, последовательно, соединенные датчик и регулятор уровня шихты в буферной емкости, последовательно соединенные блок определения нагрузки на колонну аэеотропной осушки, блок определения разбаланса между нагрузками на колонну аэеотропной осушки и батареи, блок усреднения и блок согласования нагрузок между колонной азеотропной осушки и батареи, а также блок опре деления окоростн изменения...

Номер патента: 1109721

Опубликовано: 23.08.1984

Авторы: Жидов, Колесников

МПК: G05D 29/00

Метки: защиты, электрогазонагревателей

...кон тактный элемент из токопроводящего материала, соединенный с входом релейного элемента и через замыкающий контакт последнего с линией питания.На чертеже представлена конструкция устройства. Устройство содержит нагревательный элемент 1 электрогазонагревателя 2, через размыкающие контакты 3релейного элемента 4 подключенный кисточнику 5 регулируемого напряжения питания. К клеммам элемента 1также подключен вход преобразователя 6 регулируемого напряжения питания, выход котоРого подключен к компенсационному электроприводу 7 перемещения каретки 8 двухкоординатного компенсатора 9 по первой координате 10. Каретка 8 через резьбу соединена с винтовой осью 11, жестко связанной с валом компенсационного, электро- привода 7. На направляющих 12...

Номер патента: 1110478

Опубликовано: 30.08.1984

Авторы: Васильев, Железов, Маергойз, Осипова, Пушкарев

МПК: B01D 53/04, G05D 27/00

Метки: атмосфер, контролируемых, процесса

...с холодильным агрегатом 10,автоматического запорного вентиля11, установленного на подводящей линии регулируемой секции и связанногоимпульсной линией 12 с датчиком 7и импульсной линией 13 - с датчиком 5,Работа устройства осуществляетсяследующим образом,1Экзотермическая контролируемая атмосфера в .экзогаз, содержащая помимо азота и водорода двуокись и окись углерода, водяные пары и кислород, поступает в реторту 1 адсорбента, снабженную теплоизоляцией 2. В реторте, размещен слой цеолитов 3. Зкзогаз, прошедший через патрубок подвода га" за 4, снабженный датчиком автоматического дифференциального манометра 5, попадает в слой цеолитов высотой А. Пройдя через слой адсорбента,экзогаз покидает реторту через патрубок отвода газа 6, в котором...
