G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 851348

Опубликовано: 30.07.1981

Авторы: Биккенин, Кондратьев, Рохин

МПК: G05D 16/00

Метки: регулирующее

...чувствительность и дол- ты вращения, и через узел обратной говечность регулятора из-за воэдейст- связи 5 - с исполнительным органом 6, вия на заслонку двуплечего рычага .сервопоршень 7 которого имеет управ- гидравлических сил от давления рабо- ляемую полость 8, соединенную с упчей жидкости, которые передаются на равляющей полостью .9, и через жиклер ось вращения двуплечего рычага,что . 25 10 - с источником командного давле- приводит к одностороннему износу ра- ния. Двуплечий рычаг 3 выполнен в ви. бочих поверхностей пар трения ось-ры- де маятника с боковыми заслонками чаг и ось-корпус. 11 и 12, против которых в корпусе соЦель изобретения - повышение чув- осно и навстречу друг другу выполнены .ствительности и долговечности...

Номер патента: 851349

Опубликовано: 30.07.1981

Авторы: Кравченко, Михальчевский

МПК: G05D 16/00

Метки: высокотемпературныхгазовых, давленияагрессивных, потоков, стабилизации

...из следующихузлов: насоса 1, первого дросселя 2,1 подводящего трубопровода 3, газоанализатора 4, отводящего трубопровода О5, трубопровода оттока 6, регулятора 7 абсолютного давления "послесебя", трубопровода 8 противотока,смесителя 9, и второго дросселя 10.е Устройство работает следующим образом,Исследуемая проба высокотемпературного газового потока отбираетсяс помощью насоса 1 н через первыйдроссель 2 по подводящему трубопро Оводу 3 поступает на газоаналиэатор4. Дроссель 2 редуцирует давлениепробы, поступающей от насоса, чтообеспечивает предварительную стабилизацию давления потока пробы на входегаэоаналиэатора 4. 25Для повышения быстродействия гаэоанализатора 4 по подводящеМу трубопроводу 3 подается большее количество пробы, чем...

Номер патента: 851350

Опубликовано: 30.07.1981

Автор: Расчетнов

МПК: G05D 16/10

Метки: давления, регулятор

...полостью 3. Винт 4 предназначен для сжатия пружины 5 в соответствии с требующимся выходным давлением.Поршень 6 является чувствительным элементом, реагирующим на выходное давление и воздействует через толкатель 7 на затвор, состоящий из держателя 8 с кольцевым выступом, клапана 9 и проставкн 10 с буртом фиксации,фиксирующим проставку по боковой по верхности кольцевого выступа. Выступ имеет коническую поверхность, которая уплотняется проставкой 10 и необходима для базирования проставки 10 и клапана 9. Угол конуса определяется средним диаметром выступа и радиусом сферической поверхности клапана. Затвор поднимается к седлу 11 пружиной 12.Регулятор давления работает следующим образом.В исходном положении пружина 5 на" гружена винтом 4 на...

Номер патента: 851351

Опубликовано: 30.07.1981

Автор: Бирюков

МПК: G05D 23/19

Метки: автоматическогоопределения, веществ, переходовкристаллических, фазовых

...элемента относительно выбранного опорного напряжения 29 определяется соотношением резисторов в цепи 33 положительной обратной связи и входного резистора 34. Эта разность выбирается такой, чтобы помехи за счет сетевых наводок, неравномерности плавления вещества (из-за теплового движения кристаллов и жидкой Фазы) не влияли на ход процесса и не Формировали дополнительных переключений 20 первого порогового элемента, что вызывало бы дополнительные отсчеты температуры, которые несут мало информации. Уровень отключения 28 второго порогового элемента 11 также выбирается из условия помехозащищенности от ложных срабатываний, происходящих в процессе плавления. Он определяется соотношением резистора 35, стоящего в цепи положительной обратной...

Номер патента: 851352

Опубликовано: 30.07.1981

Авторы: Борисов, Волков, Вороховский, Кейн, Лейбович

МПК: G05D 23/19

Метки: терморегулятор

...мост с датчиком-нагревателем в одном плече и усилитель, а также ключ и источник питания, к одним.выводам которого подключена входнаядиагональ термочувствительного моста,введен импульсный генератор, управляющим входом связанный с выходомусилителя, а выходом - с управляющимвяодом ключа, через который датчикнагреватель подключен к другим выводам источника питания.При этом напряжение подогрева подается непосредственно на нагреватель-датчик короткими прямоугольнымиимпульсами через ключевой элемент,аизмерение температуры нагревателядатчика путем измерения напряженияразбаланса моста производится в промежутке между импульсами подогрева,причем время появления очередногоимпульса напряжения питания нагревателя определяется...

Номер патента: 851353

Опубликовано: 30.07.1981

Авторы: Битаров, Зарицкий, Карпов, Поздникин, Рудаков, Чистяков, Яковлева

МПК: G05D 23/19

Метки: животноводческого, поверхностипола, помещения, регулятор, температуры

...управления подключены нагреватели, а вход блока управления соединен с выходом блока деления еНа чертеже показана принципиальная блок-схема предлагаемого устройства.Устройство содержит датчики 1, -1 температуры, коммутирующий блок 2, нагреватели 3, сумматор 4, блок 5 деления, датчики положения животных 6, -6, задающие резисторы 7, -7, с замыкающими контактами 8 в .8 п и переключающими контактами 9 -9, блок 10 управления.Схема работает следующим образом.В местах отдыха животных устанавливаются 2 датчика: датчик положения животного, представляющий собой емкостное реле и датчик температуры (контакта животного с полом), в качестве которого может быть,и.чольэовано полупроводниковое термосопротивление. Если животное ложится, в месте отдыха...

Номер патента: 851354

Опубликовано: 30.07.1981

Авторы: Гаманухо, Опрышко, Собинов, Туровский

МПК: G05D 23/19

Метки: акватории, воды, садков, темпе-ратуры

...23, второй 24, третий 25, четвертый 26, пятые 27 "27 шестые 28,-28 элементы И, вторые элементы 29, 32 НЕ элемент ИЛИ 33. Блоки управления шлюзовым затвором, основной и дополнительной группами насосов на чертежене изображеныРавномерное температурное полевдоль садков достигается за счетвзаимодействия работы блоков управления между собой и соответственнонанесением целесообразного управляющего воздействия.каждый блок управления работаетследующим образом (на примере первого блока минимума).Текущее значение температуры, измеренное датчиком тмпеоатчоы.соавнидается с заданным значением (задатчик3) на элементе 7 сравненияПри достижении текущего значения температуры экстремального значения (в данном случае минимума), на выходе элемента 7...

Номер патента: 851386

Опубликовано: 30.07.1981

Авторы: Вильдман, Волков, Мигулин, Мрдуляш, Шкурко

МПК: G05D 23/19

Метки: нагревом

...отрицательной обратной связью 16 потоку .со вторым сумматором 13, который входом связан с выходом первого регулирующего блока 4.Устройство управления нагревом работает следующим образом.Управлякций сигнал О (Фиг. 2), представляющий наперед заданную от времени функциональную зависимость, выработанный заданной програмкой вэадатчике 2, поступает на вход первого сумматора 3, где происходит суммирование О с сигналом Оос отрицательной обратной связи 10, пропорциональным основному регулирующему парамзтру " температуре. В первом ,регулирующем блоке 4 происходит усиление и функциональное преобразование сигнала ошибки 05 + ОоСе обеспечив акицее необходимую степень устойчивости замкнутой системы регу. лирования температуры. С выхода...

Номер патента: 853611

Опубликовано: 07.08.1981

Авторы: Горностаев, Литюга, Пасичный, Фролов, Шурыгин

МПК: G05D 3/10

Метки: испытании, перемещения, поверхностимодели, теплозащитныхматериалов

...теплового воздействия по мере ее уноса.Следящая система содержит гелио-неоновый лазер (,А=6328 А) и фильтр с полосой пропускания -10 А, за которым установлен селеновый детектор со светочувствительной площадью -8 мм, служащий детектором. Монтаж детектора обеспечивает аксиальную и вращательную регулировку всей системы в соответствии с требованием экспериментатора.10Однако в связи с оптической неоднородностью, возникающей вокруг модели, луч лазера претерпевает различные преломления, вследствие чего возникают трудности с настройкой системы. Для проведения эксперимента в точке с другими тепловыми пара метрами необходима новая настройка. Кроме того система не предусматриваег визуального наблюдения за характером разрушения модели и...

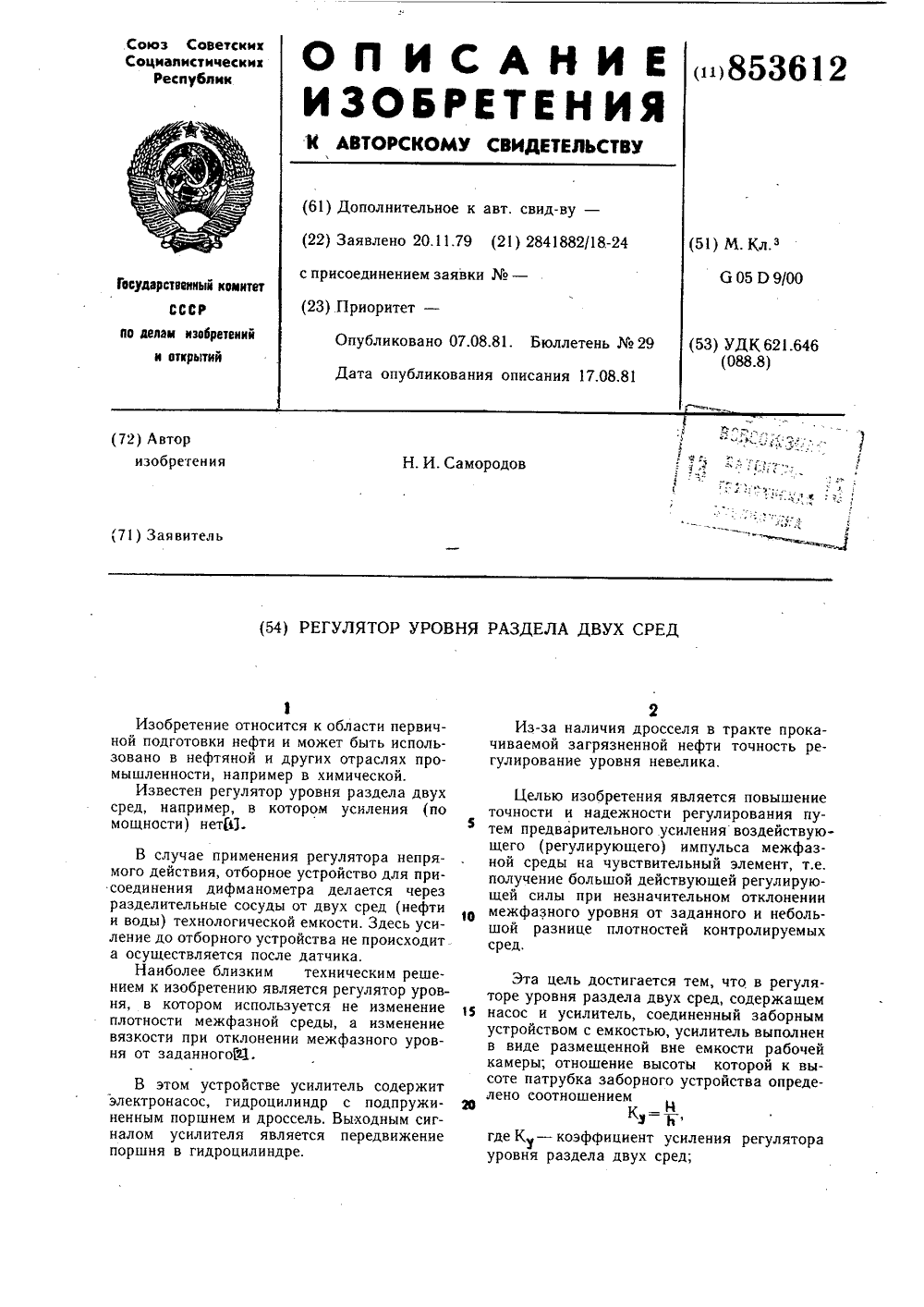

Номер патента: 853612

Опубликовано: 07.08.1981

Автор: Самородов

МПК: G05D 9/00

Метки: двухсред, раздела, регулятор, уровня

...- высота рабочей камеры усилителя;Ь - высота патрубка заборного устройства,а заборное устройство выполнено подвижным по вертикали.Регулятор изображен на фиг. 1 и 2.Межфазная среда прокачивается черезрабочую камеру 1 сырьевым насосом 2 изтехнологической емкости 3 от высоты расположения заборного устройства 4 по трубам 5и 6 обратно в емкость 3.Таким образом, рабочая камера полностью заполнена межфазной технологической средой, и следовательно, вся масса среды камеры 1 воздействует на чувствительный элемент регулятора. Если принять равными площади поперечного сечения чувствительных элементов регулятора без усиления и в регуляторе с предлагаемым усилением, то коэффициент усиления импульса, т.е.действующей регулирующей силы Кбудетравен...

Номер патента: 853613

Опубликовано: 07.08.1981

Автор: Крючков

МПК: G05D 9/02

Метки: уровняжидкости

...Корректор В. Синицкая Заказ 5673/24 Тираж 940 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4ре 14, имеющей боковые и донные отверстиядля поступления жидкости, находится поплавок 15 с прижимным диском 16. С помощью вмонтированного в камеру 14 сливного штуцера 17 и гибкой сливной трубки 18камера 14 соединяется с дросселирующейтрубкой 5.Устройство работает следующим образом.При снижении уровня жидкости в нижнем бьефе до заданной отметки поплавок 15, 1 Оопускаясь, открывает выпускное отверстие,сливного штуцера 17 и тем самым обеспечивает перетекание жидкости из верхнегобьефа в нижний. При этом в эжекторе...

Номер патента: 853614

Опубликовано: 07.08.1981

Авторы: Миселев, Предтеченский, Пугачев, Свистунов, Тузов

МПК: G05D 13/38

Метки: двигателявнутреннего, регулятор, сгорания, скорости, турбонад-дувом

...8, поршень 9 пневмоцилиндра 4, одна полость которого соединена с всасывающим коллектором двигателя (на чертеже не показан), а другая полость - с атмосферой.Регулятор скорости для двигателя внутреннего сгорания работает следующим образом.Поворот рычага 5 вызывает уменьшениенатяжения главной пружины датчика скорости 1 и перемещение золотника 7 исполнительного узла, открывающего доступ масла в полость гидравлического исполнительного 20 узла. Давлением масла поршень вместе срейкой топливного насоса перемещается в сторону большей подачи топлива. Поскольку при запуске двигателя давления наддува853614 Формула изобретения йы Составитель В. СкибенкоТехред А. Бойкас Корректор ВТираж 940 ПодписноеИ Государственного комитета СССРделам...

Номер патента: 853615

Опубликовано: 07.08.1981

Авторы: Жильцов, Касяненко, Панин

МПК: G05D 23/19

Метки: животноводческихпомещений, микроклимата, пара-metpob

...входы которых соединены с выходами. блока 17, Выходы элементов И 18, 19, 20 подключены к входам блока 21 управления приточной вентиляцией и к входам блока 22 управления вытяжной вентиляцией, выходы которых соединены соответственно с приточными 23 и вытяжными 24 электровентиляторами, Через разделительные диоды 25 и 26 выходы усилителей 11, 12 подключены к блоку 27 управления нагреватем 28 и блоку 29 управления увлажнителем 30. Устройство дополнительно содержит измерительный преобразователь 31 скорости воздушного потока, пороговый элемент 32 и блок 33 автоматического управления вентиляторами 34, причем коммутационный вход элемента 32 соединен с выходом преобразователя 31, управляющий - через разделительный диод 35 с выходом элемента...

Номер патента: 853616

Опубликовано: 07.08.1981

Авторы: Хрекин, Шершаков

МПК: G05D 23/19

Метки: переключающее

...контактом, первый и второй ключевые транзисторы 2, 3 соответственно со вторым и третьим резисторами 4, 5, двухобмоточный дистанционный переключатель 6 с обмотками 7, 8 и переключающим контактом 9 с подвижным 10 и неподвижными 11, 12 контактами и источник питания 13. Кроме того, устройство содержит третий ключевой транзистор 14 и третий резистор 15.Устройство работает следующим образом,В исходном состоянии, показанном на чертеже, контактный чувствительный элемент находится в таком положении, которое соответствует разомкнутому контакту. При этом теплопередающее устройство находится в устойчивом состоянии, при котором ключевые транзисторы 2, 3, 14 закрыты.При замыкании контакта чувствительного элемента под действием внешней среды через...

Номер патента: 853617

Опубликовано: 07.08.1981

Авторы: Головко, Рубинштейн

МПК: G05D 23/19

Метки: регулятор, температуры

...ЭДС поступает на входы элемента сравнения 5, откуда подается в регу лятор 6 для управления температурой нагревателя 7, Так как ЭДС датчиков температуры объекта и нагревателя 1 и 2 не равны, то с выхода сумматора 3 на вход элемента сравнения 5 поступает полусумма значений обоих ТЭДС, которая и будет стремиться к равенству с ЭДС от задатчика температуры 4. Для качественного регулирования необходимо, цтобы ТЭДС датчика температуры объекта 2 была равна ЭДС 3- задатчика температуры 4, для чего в блоки 5 и 6 вводится корректирующий сигнал.Источником этого сигнала является разность между ТЭДС датчика температуры объекта 2 и задатчика температуры 4, усиленная4 Оусилителем 8. Для того чтобы устройство сразу же не перешло на регулирование...

Номер патента: 853618

Опубликовано: 07.08.1981

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...5 или 6, контакты реле (пускателя) 1 или промежуток катод-управляющий электрод симистора 4, резистор 8 контакты кнопки 12, переход управляющий электрод-катод тиристора 10 под действием напряжения на конденсаторе фильтра 14 протекает ток, вызывающий отпирание тиристора 10 и удерживающий его во включенном состоянии и при размыкании кнопки 11. Когда уровень материала, например, в бункере ниже датчика 5, он размыкается, и промежуток управляющий электрод-катод симистора 4 дешунтируется. Симистор под действием тока, протекающего через открытый тиристор 10, резистор 8 и его цепь управления, под действием напряжения на конденсаторе фильтра 14 отпирается и включает реле 1. Реле 1 своими силовыми контактами (на черт. не показаны) управляет...

Номер патента: 854283

Опубликовано: 07.08.1981

Автор: Франко

МПК: G05D 23/00

Метки: внутреннегосгорания, двигателя, жид-кости, регулятор, температуры

...14 снабжен центральным отверстием 16, которое ограничено аксиальнорасположенным Фланцем 17, направленным в сторону клапана 4 и служащимдля усиления опорного элемента 14.Одновременно Фланец 17 является направляющей для термочувствительногоэлемента 9 На опорном элементе 14выполнены прямолинейные боковые кромки, параллельные продольной среднейплоскости, которые сопряжены с наружными прямолинейными кромками отростков 15 при помощи криволинейных участков 18 (Фиг. 9), имеющихобщий центр кривизны, совпадающийс центром отверстия 16,Криволинейные участки 18 и прямолинейные кромки отростков 15 выполнены в ниде ребер 19 и 20, направление которых совпадает с направлением Фланца 17.Отростки 15 снабжены замковымиэлементами 21, расположенными в...

Номер патента: 854886

Опубликовано: 15.08.1981

Авторы: Гит, Зингер, Каспер, Пак

МПК: C02F 1/24, G05D 27/00

Метки: вод, напорной, процесса, сточных, флотацией

...сточных. вод напорной флотацией,Устройство состоит из установленных на выходе флотационного резервуара 1 мутномера 2, расходомеров сточной воды 3 и рециркулирующего потока4, регуляторасоотношения расходов,исполнительного механизма 6, регупрукапего расход потока рециркуляции,Формула изобретения ВНИИПИ Заказ 6797/30 Тираж 1007 Подписное Филиал ПЛП "Патент". г. Ужгород, ул. Проектная, 4 дополнительного исполнительного механизма 7, регулирующего расход воз духа через эжектор 8, и напорного резервуара 9.Устройство работает следующим образом., Сигнал, воз 1 никающий при изменении на выходе из флотатора содержания нефтепродуктов в воде, с мутномера 2 в качестве задания поступает на регулятор 5 соотношения, который в зависимости от...

Номер патента: 855614

Опубликовано: 15.08.1981

Авторы: Малахов, Никифоров

МПК: G05D 7/01

Метки: расхода, регулятор

...вследствие огибания ею профиля упора иперемещения точки границы контактаближе к свободному концу пластины,Координаты точек профиля упора определяются путем совместного решенияуравнения расхода текущей среды суравнением упругой линии консольнойбалки с равномерно распределеннойнагрузкой.Настройку регулятора на требуемуюноминальную величину расхода можноосуществлять путем перемещения упоравдоль пластины, чем задается исходная граничная точка контакта пластиныс профилем упора, т.е. начальнаядлина консоли пластины,Закон изменения длины пластиныопределяется следующим образом. Площадь проходного сечения дросселя равна произведению ширины пластины Ьна величину зазора (г-Г),где г - исходный зазор;Й - величина прогиба свободногоконца пластины,С...

Номер патента: 855615

Опубликовано: 15.08.1981

Авторы: Пак, Тян

МПК: G05D 9/02

Метки: автоматическое, воды, подачи, резервуар

...В результате образуется объем, заполненный воздухом и используемый в качестве воздушной подушки. Автоматическое устройство закрывает доступ воды в резервуар до тех пор, пока не израсходован объем воды в зоне регилирования.С падением уровн.я воды в резервуаре понижается уровень в верхней полости камеры 1, потому что опускается поплавок 7 и вода иэ камеры 1 по гибкому шлангу 6 постепенно вытекает в полость резервуара 2. К моменту достижения заданного нижнего уровня воды в резервуаре 2 верхняя полость камеры 1 опорожняется и под действием воды в водопроводящем трубопроводе 3 клапан 8 с диафрагмой 4 поднимается, растягивая сильфон 9. В результате возобновляется поступление воды иэ водоподводящего Трубопровода 3 в резервуар 2. При...

Номер патента: 855616

Опубликовано: 15.08.1981

Авторы: Водяник, Щерба

МПК: G05D 9/02

Метки: жидкости, конденсатосборнике, уровня

...упирается в дно, а верхний - касаетсяуровня допустимого поднятия жидкости, импульсную трубку 7, нижним концом присоединенную к верхней части компрессионной камеры, а верхним - расположенную выше максимально .допусти-, мого уровня. Каркас устанавливается в конденсатосборник 8 через люк 9, к которому его прикрепляют, Люк закрывают заглушкой 10. Нижняя часть пневмомагнитного дифференциального реле 11 соединена с импульсной труб"кой 7 компрессионной камеры и конденсатосборником наземной или подземной установки с помощью импульсных трубок 12 и 13. ффИинусоваяфф трубка 12 соединена с внутренней по; лостью конденсатосборника, а фплю соваяф трубка 13 соединена с трубкой 7 через резиновую рубку 14 для подачи по трубке 7 в момент перели" ва...

Номер патента: 855617

Опубликовано: 15.08.1981

Авторы: Клочко, Павлюченко, Панасенко, Пейчев

МПК: G05D 9/02

Метки: вакуум-фильтра, ванне, дискового, регулятор, суспензии, уровня

...датчиком уровня, соединенную сливной трубкой с ванной, датчик уровня выполнен в виде воронки, шарнирно подвешенной к исполнительному 15 механизму регулирующего оргна под сливной трубкой, установЛенной в боковой стенке, ванны.На чертеже изображена схема регулятора уровня суспенэии в ванне дис- Я кового вакуум-Фильтра.Регулятор состоит из датчика 1 уровня в виде воронки с выпускным отверстием 2 в нижней его части, расположенного в емкости 3 для слива 2 и соединенного рычагом 4 с пантографом 5, который имеет противовес б. Пантограф 5 соединен с золотником 7, который управляет подачей воздуха в пневматический исполнительный механизм 8, соединенный при помощи штанги 9 и рычага 10 с регулирующим органом в виде заслонки 11 питающего устройства...

Номер патента: 855618

Опубликовано: 15.08.1981

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G05D 9/02

Метки: камере, кипящего, поддержания, рабочей, уровня, хладагента

...на выведенных за пределы сосуда 1 стержнях 7 и 8, которые жестко связаны с траверсой 9, размещенной вне сосуда 1 и подвижной в направлении его оси. Боковая стенка сосуда 1 снабжена датчиками 10 и 11 уровня, а траверса 9 снабжена блоком 12 управления, например электродвигателем шагового типа, связанным с датчиками 10 и 11 через управляющий электро- блок 13 электропроводами 14. Блок 12 управления кинематически связан с траверсой 9. Парогазовая область А сосуда 1 сообщена посредством патрубка 15 через вентиль 16 с вакуумным откачным насосом 17, который, в свою очередь, связан с газгольдером (на чертеже не показан). Дляг заливки жидкого хладагента в 1 орообразный сосуд 1 имеется патрубок 18, снабженный краном (вентилем) 19.Устройство...

Номер патента: 855619

Опубликовано: 15.08.1981

Авторы: Кязимов, Рзаев

МПК: G05D 11/00

Метки: жидкостей, разделения, смеси

...пункта 5, трубопровода 40б, датчиков 7 количества жидкостейв резервуарах, сигналиэатора 8 заполнения резервуаров, датчика 9 состояния клапанов, задатчика 10 программы, задатчика 11 режима, функционального преобразователя 12, блока 13памяти, арифметического блока 14,блока 15 ключей управления, счетчика 16, блока 17 сравнения, блока 18задержки, исполнительного блока 19, Облока 20 регистрации, блока 21 коррекции, блока 22 регистров, блока23 элементов И-ИЛИ, резервуаров 24и клапанов 25.При прохождении смеси жидкостейчерез выносной контрольный пункт 4в арйфметический блок поступаютданные из датчиков 1 - 3, установленных соответственно на выносном 4и стационарном 5 контрольных пунктах трубопровода б. По алгоритму 60функционального...

Номер патента: 855620

Опубликовано: 15.08.1981

Автор: Гаджимурадов

МПК: G05D 13/20

Метки: колесно-транспортного, регулятор, скорости, средства

...из червячной передачи 16, настроечного маховика 17,гайки-шестерни 18 с червячным колесом, пальцев 19, 20, планки 21, оси22, планки 23, колеса 24 раму 25 колесно-транспортного средства,Регулятор работает следующим образом.Центробежная сила грузов 1 и силы Кориолисбвого ускорения их, приложенные к муфте 5, уравновешиваютсясилой упругости пружины 9, регулируемой подвеской, ручным рычагом 8 инастроечным маховиком 17. При увеличении скорости грузы 1 расходятсяпод действием центробежной и Кориолисовых сил. Кориолисовые силы суммируются (с учетом разложения на составляющие и наклона осей грузов крадиусу вала 4 регулятора) с центробежными силами и, сжимая пружину 9,перемещают рычаг 6 и рейку 7 в сторону снижения расхода топлива. Это...

Номер патента: 855621

Опубликовано: 15.08.1981

Авторы: Белойваненко, Волков, Чурилов

МПК: G05D 13/62

Метки: регулятор, центробежный

...магнита 3 и инерционного элемента б взаимно перпендикулярны. При вращении основания 2 и инерционного элемента б, расположенного на основании эксцентрично, возникает центробежная сила инерции Рц, пропорциональная квадрату угловой скоростиГ=МРГъ (1)/где д - угловая скорость вращениявала ротора;г " расстояние центра тяжестиинерционного элемента до осивращения;щ - масса инерционного элемента.Кроме этого, между постоянным магнитом инерционного элемента б и кольцевым магнитом 3 существует магнитное взаимодействие Г , величина и знак которого изменяются в зависимости от их взаимного расположения и определяется какМ (2)м Ггде М - момент магнитных сил;рабочая длина пружины.Режим стабилизирования угловой скорости характеризуется...

Номер патента: 855622

Опубликовано: 15.08.1981

Авторы: Гоменюк, Попков, Шишкин

МПК: G05D 16/00

Метки: давления, регулятор

...кольца 12,а на торце входного трубопровода 8 заглушка 13, Ход стакана ограничен л 5 упором 14. Через тяги 15 стакан 10подсоединен к чувствительному элементу в виде упругой камеры 16, заполненной газом, снабженной ниппелем17Корпус 6 соединен,сводонапорной ЗО башней выходным трубопроводом 18.формула изобретения 15 30 Регулятор давления работает следующим образом,Упругую камеру 16 накачивают воздухом до расчетного давления и объема. Давление в ней должно быть меньше, чем давление максимального столба жидкости в водонапорной башне 1.При высоте столба жидкости на уровнеА упругая камера 16 и стакан 10 имеют отрицательную плавучесть с учетомсил трения. Если высота столба в во"донапорной башне 1 меньше уровня А,то плавучесть упругой...

Номер патента: 855623

Опубликовано: 15.08.1981

Авторы: Бабец, Ешимов, Нечаев

МПК: G05D 16/00

Метки: перекрытия, скважины, ствола

...опускается на бурильных трубах в скважину и устанавливается в заданном интервале, Для перекрытия ствола скважины в бурильные трубы 9 и канал 10 насосом подается жидкий агент, являющийся растворителем по отношению к кристаллогидрату 3 и растворяющий его с увеличением объема системы растворитель-кристаллогидрат (например, водный раствор хлористого натрия). При подаче жидкого агента в бурильные трубы возрастает давление в полости 5, камере 2 и в пространстве над поршнем 7. При возрастании давления вьпае величины, задан. ной силой сжатия пружины, размещенной под поршнем 7, который смещается вниз, открывая клапан б. Жидкий агент начинает поступать в полость 5 и камеру 2 по каналу 10 через клапан 11 и трубку 12. При этом воздух, или жидкий...

Номер патента: 855624

Опубликовано: 15.08.1981

Автор: Жуков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...орган типа сопло-заслонка,Регулятор давления газа работаетследующим образом. 15Газовый поток., давление которогонужно поддерживать в заданном значении в кювете газоанализатора, попадает в камеру 11 и через дроссель 10в камеру 12. Иэ камеры 12 гаэ сбрасывается через сопло 5 в зонуатмосферного давления, При этом засчет наличия дросселя 10 на мембране 6 образуется перепад давлений,создающий усилие К, приложенное кцентру мембраны 6. В результате действия этого усилия заслонка 8 опирается на правый (по чертежу) крайсопла 5 и в таком положении происходит работа самого узла соплозаслонка. При этом если расход Газа увеличивается, то угол, поворотазаслонки вокруг точки касания такжеувеличивается, В результате действия рычажной системы...

Номер патента: 855625

Опубликовано: 15.08.1981

Авторы: Беседин, Горячев, Малиованов, Смирнов, Халатов, Штин

МПК: G05D 16/10

Метки: газовый, давления, редуктор

...7 и шток 8, причем седло редуцирующего клапана выполнено в чувствительном элементе 4,а сам клапан размещен внутри чувствительного элемента. Регулировочйыйвинт 7 через упоры 9 и 10 в регулировочную пружину 11 соединен с чувствительным элементом 4, которыйимеет уплотнения 12, 13 и пневмополость 14. Вток 8 неподвижно закреплен внутри корпуса соосно седлу 6.Чувствительный элемент к редуцирувщкй клапан образуют камеру. 15, соедииеннро через отверстие 16, выполненное в клапане 5 с пневмополостью 14,Устройство работает следувхцкм образаи.В исходном положении регулировочная пружина 11 разгружена, подпру-жкнвкньтй клапан 5 прижат к седлу б.,Прк настройке редуктора на требуемоедавление нагруженная регулировочнаяаружина 11 перемещает...
