G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1535820

Опубликовано: 15.01.1990

Авторы: Болатбаев, Буланкин, Кобяков, Мирзаянов, Михайлов, Усманов

МПК: C01B 17/76, G05D 27/00

Метки: аппаратом, контактным, межслойными, многослойным, производства, сернокислотного, теплообменниками

...случае могут препятс;.- вовать два обстоятельства, Первое касается ограничения, которое накладывается на минимально допустимое значение температуры на входе второго слоя. Это значение связано с обеспечением устойчивого температурного режима окисления в слое, Второе каса 40 ется активности контактной массы в слое, которая характеризуется эффективной высотой слоя. Увеличение подачи исходного газа на второй слой уменьшает величину Х на входе второ 45 го слоя и влечет смещение зависимости Х(Ь), В условиях падения активности катализатора второго слоя, и как следствие, снижения эффективной высоты слоя равновесная степень превраще Ония не достигается.Возникновение любого из этих обстоятельств приводит к тому, цторесурса второго слоя...

Номер патента: 1535866

Опубликовано: 15.01.1990

Авторы: Абруковский, Гречуха, Миронов, Рязанов, Соловьев, Тучинский, Яруллин

МПК: C07C 5/32, G05D 27/00

Метки: непредельных, производством, углеводородов

...Е 2 расход побочных углеводородных отдувок после установки 2, замеряемьп с помощью датчика 18;концентрация изопентана в суммарном потоке сырья, замеряемая с помоцью датчика 19.Соотношение В характеризует выход 10 побочных продуктов при дегидрировании и является косвенной оценкой выхода целевого продукта (изоамиленов).С помощью блока 26 корректируют величину Б , например, по следующезму закону: нО щС иНс1(2-7. ),если ЕЕмсюКСесли Х 9 2 С умм( - суммарная подача пара на установку выдепения целевого продукта, ог.реде тяемая с по 25 моц 1 ью датчика 14;расход целевого компонента в выходном потоке;расход ьыходного потока (изоамиленовой Фракции), измеряемый с помощью датчика 12; копцент 1 ация ценевого продукта (изоамиленов) в выходном...

Номер патента: 1535881

Опубликовано: 15.01.1990

Авторы: Журавлев, Орлов, Савин, Сафонова, Строков, Ушатинская

МПК: C10G 9/20, G05D 27/00

Метки: печи, режимом, тепловым, технологической

...на вход регулятора 24, нарушает в нем равновесие, для восстановления которого регулятор 24 вырабатывает измененный выходной сигнал,который, поступая на исполнительныймеханизм 25, имеет (прикрывает) егоположение, обеспечивая изменение(уменьшение) потока воздуха, Изменение (прикрытие) положения исполнительного механизма 25 продолжаетсядо наступления равновесия в регуляторе 24 (подача воздуха в печь уменьшается с 49495,4 до 43503,8 мв /ч) .При изменении (например, повышениис 4,5 до 5,5 кг/м) удельного весагазообразного топлива, что отражается в иэ:енении теплотворной способности топлива, изменяется (повышается до 6087) доля тепла, сообщаемогогазообразным топливом, сто вызывает.изменение (повышение) температурына выходе иэ...

Номер патента: 1536249

Опубликовано: 15.01.1990

Авторы: Михальчевский, Примиский, Ровенский, Цуканова

МПК: G01N 1/26, G05D 27/00

Метки: газовых, многоточечная, отбора, проб

...16,17 и 38 соединены с отводящим газопровоом з дУстройство работает следующим об разом.Переключатель распределителя 22 Газовых потоков установлен в первое положение. Газовая проба, пройдя первый газосборник 1 и блок 4 фильтрации 45 пробы, в котором происходит очистка пробы от механических и других примесей, подается блоком 7 побудителя расхода по входному газопроводу 10 на первый вход распределителя 22 газовых потоков и далее на измерительный преобразователь 23, В измерительном преобразователе 23 происходит преобразование концентрации измеряемого компонента газовой пробы в электрический сигнал, который поступает на регистрирующий прибор 24. Прн установке переключателя распределителя 22 в первое положение па электромагнитный клапан 19...

Номер патента: 1536358

Опубликовано: 15.01.1990

Авторы: Бобров, Весноватый, Долгих, Косинов, Чекмасов

МПК: G05D 7/01

Метки: расхода, регулятор

...12, обуславливающим равновесие системы, В случае изменения нагрузки (изменения давления в камерахдвигателя) система отклоняется изсостояния равновесия, так как на поверхности 17, 18 перегородки 3, находящиеся соответственно в камерах 20,55199 действуют разные давления чтообусловлено потерями давления надросселе 2, и на пластине 4 возника-,ет крутящий момент, под действием которого перегородка 3 перевернется в ту или иную сторону, При этом отверстие 10 закрывается или открывается заслонкой 5, а следовательно, изменяется количество жидкой среды, поступающей в двигатель и его скорость сохраняется. Одновременно с этим изменяются перепад давления на отверстии 10 и в камере 19, которое при определенном положении становится равным...

Номер патента: 1536359

Опубликовано: 15.01.1990

Авторы: Науменко, Пятибратов, Тазетдинов, Чернышев

МПК: G05D 16/20

Метки: давления, жидкости, регулятор

...механизм 14, который отрабатывает регулирующее воздействие на насосную станцию таким образом, чтобы изменение давления на выходе насоснойстанции осуществлялось,как это указано на фиг. 2,Аналоговые сигналы щ,(с) и щ (с)вырабатываются с учетом величин дисперсии и модуля передагочной функциинасосной станции (эти величины, какуказано выше, учитываются при расчетах коэффициентов а, а а,я, К,я,К 1, определяющих настройку постоянной времени интегрирования интеграторов 27 и 36), корректируют основ"ной сигнал, еоответствующий величинерассогласования между заданным давлением и давлением на выходе насоснойстанции, что способствует выработкетакого управляющего воздействия регулятором на исполнительный механизм,при котором динамическое...

Номер патента: 1536360

Опубликовано: 15.01.1990

Авторы: Ермолаев, Майоров, Петров, Ткаченко, Черноштан

МПК: G05D 23/02

Метки: регулятор, температуры

...с профилированным дном, являющимся рабочейповерхностью и зажатым относительнокорпуса трубопровода втулкой 8, Резьбовая втулка 9 ввинчена во втулку 10 ,3и позволяет регулировать предвари-аеастельную затяжку возвратной пружины 11,Внутри стакана в гофрах размещены упругие кольца 12,Принцип действия регулятора температуры основан на изменении объематвердого наполнителя (воска) датчика температуры, расположенного в кожухе 1. Повышение температуры окружающей среды в отапливаемом помещении5 вызывает увеличение объема наполнителя. Это приводит к перемещению штока 3 и закрепленного на нем гофрироВанного стакана б по направляющим 7 трубопровода 2, при этом гофры стака Ца распрямляются.В результате уменьшается площадь . проходного сечения...

Номер патента: 1536361

Опубликовано: 15.01.1990

Авторы: Горбунов, Карплюк, Мышкин, Онощенко, Пырков, Фриш

МПК: G05D 23/19

Метки: температуры

...состояние (из нуля в единицу) триггер 17, который растормаживает по установочному входу двоичный счетчик 18, который начинает пересчитывать импульсы с периодом 2 - 10 с, поступающие на его счетный С-вход с четвертого выхода делителя частоты 2. Выходные коды счетчика 1 8 через мультиплексор 19, переключенный по управляющему входу выходом триггера 17, поступают на вход 11 блока 7 управления, вызывая на его выходе 15 воздействие; соответствующее плавно изменя" ющейся от нулевой до требуемой в настоящий момент времени с т.е. пропорциональной величине 11 интенсивности, Нарастание происходит с увеличением содержимого счетчика 18 (А ) до момента сравнения, т.е. когда (А )= М , тогда срабатывает элемент 20 сравнения, выход которого возвращает...

Номер патента: 1538168

Опубликовано: 23.01.1990

Авторы: Кацнельсон, Кирик, Тимофеев

МПК: G05D 23/02

Метки: действия, прямого, регулятор, температуры

...9 и через прорезь 8 стакана7 поступает в полость 5, через отверстие 3 - в основной канал системы охлаждения.При достижении температурой теплоносителя начала расширения термореактивного вещества в камере 10начинаются его объемное расширениеи повышение давления, которое,воздействуя на шток 11, выталкиваетего из камеры 10, Шток перемещаетсядо тех пор, пока не пройдет настроечный зазор 26 и не коснется торцавинта настроечного элемента.22После этого начнет перемещаться термосистема 9 вместе со стаканом 1 исо штоком 16, который замыкает электроконтакт 13 и при этом выдаетсясигнал о нижней допустимой температуре теплоносителя. Величина температуры настраивается изменениемвеличины зазора 26. При движениистакана 7 проход через прорези...

Номер патента: 1354985

Опубликовано: 30.01.1990

Авторы: Витковский, Одинцов

МПК: G05D 7/00

Метки: жидкости, расхода, стабилизации, токопроводящей

...давление Р (фиг,2 в), что могло бы привести к нарушению стабильности течения жидкости из-за изменения гидравлического сопротивления проточного тракта, Однако в паузах между импульсами, т.е. заблаговременно до появления давления Р - в интервалы времени О -эС -С и т.д, с помощью МГЛ-дросселирующего устройства 2 н токопроводящей жидкости создают динамическое противодавление Р (см.фиг,2 г), велиРчина которого рави; максимальной ве 1354985личине потерь давления при взаимодействии магнитного поля. При нарастании поля В (см,фиг,26) растет величина тормозящего давления Р синхронэфно с которым уменьшают противодавление Р В, создаваемое дросселирующим устройством 2. При уменьшении поля создаваемое им давление уменьшается, но синхронно с этим...

Номер патента: 1539447

Опубликовано: 30.01.1990

Авторы: Евтушенко, Ермольчев, Мартынов, Новикова, Поплавский, Преображенский, Савельев, Фенев

МПК: F17C 13/00, G01F 17/00, G01F 23/00 ...

Метки: жидких, продуктов, процесса, резервуарах, химических, хранения

...кг/ч;- дискретность измерения, 10ч;- номер резервуара;- безразмерное дискретноевремя, ч;- прогнозируемое время нарушения маскимально допустимого значения уровня, ч;- максимально допустимоеколичество жидкого химического продукта в резервуаре, соответствующее максимально допустимому значению уровня,кг.25 КоэФФициент квыбирают в пределах 0-0,5 в зависимости от класса точности используемых датчиков и преобразователей, надежности их работы, точности определения количества едкого химического продукта в резервуаре и т,д.Использование коэФФициента К , прь, определениипрогнозируемого времени нарушения максимально допустимого значения уровня дает возможность по 40Р .= 1 означает наличие предупреж 1 1 с 1дающего сигнала, а Р .= 0 - его...

Номер патента: 1539731

Опубликовано: 30.01.1990

Автор: Москвичев

МПК: G05D 5/02

Метки: диаметра, изоляции, кабеля

...меняется по сигналу блока управления, схема которого подобна схеме блока 10 и содержит интегратор разности двух сигналов с датчика 12 скорости (тахогенератора) и некоторого заданного значения напряжения, определяющего номинальную скорость тягового механизма.После включения. и выхода на задан ный режим, когда время запаздывания в модели равно времени запаздывания в объекте, равном длине ванны, деленном на скорость движения кабеля, а коэффициент передачи ванны равен ко эффициенту передачи усилителя 8, в устройстве осуществляется компенсация влияния запаздывания и качество регулирования определяется лишь динамическими характеристиками экструзионного механизма 19 и его регулятора 18. Это обусловлено тем, что сигнал с датчика 16,...

Номер патента: 1539732

Опубликовано: 30.01.1990

Авторы: Бабков, Брон, Видинеев, Карасев, Павленко, Титов

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...дросселирующие щели соответственно с камерами 4 и 5. Втулка 8и поршень 11 установленьг с обеспечением одинакового по периметру кольцевого зазора соответственно 8 - междувтулкой и внутренней стенкойпервойкольцевой камеры 4 - и о в межпоршнем и полым плунжером 9. 1 ил. полость Б сообщена через входную ивыходную дросселирующие щели соответ 1ственно с камерами 4 и 5. Втулка 8 ипоршень 11 установлены с обеспечениемодинакового по периметру кольцевогозазора соответственно 1 - между втулкой и внутренней стенкой 18 камеры 4,и 3 - между поршнем и плунжером 9.Регулятор работает следующим образом,Ноток жидкости поступает черезвходной патрубок 2, кольцевую камеру4, входную дросселирующую щель и кольцевой зазор 3, в подпоршневую полостьБ, из которой...

Номер патента: 1539733

Опубликовано: 30.01.1990

Авторы: Ашуркин, Моисеев, Черняк, Шмуэльсон

МПК: G05D 7/06

Метки: расходом

...в нижнем положении и закрывает проход рабочей среде.Ири подаче напряжения на электромагнитную катушку 7 сердечник 10поднимается, вспомогательный затвор11 открывает отверстие Ь. Рабочаясреда из управляющей полости 12 устремпяется через отверстие Ь на выход.Давление в этой полости надает и поддействием давления снизу затвор 5поднимается - седло 4 открыто. Зазор13 калиброван таким образом, чторасход рабочей среды через него меньше, чем через отверстие 6.Ири поднятии затвор 5 своим кольцеобразным выступом-упором 14 упирается в верхнюю стенку управляющейполости 12, образуя с ней плотноесоединениедля повышения плотностиэтого соединения верхняя плоскостькольцеообразного выступа-упора 14 иверхняя стенка полости 12 могутснабжаться...

Номер патента: 1539734

Опубликовано: 30.01.1990

Авторы: Пономарев, Соболев

МПК: G05D 9/02

Метки: бьефа, нижнего, регулятор, уровня

...плите 16 выполнены отверстия 4520 и 21, через которые проходят направляющие 22 и 23, жестко связанныес затвором 3. Распределительная камера 10 содержит полости 24 и 25,черезкоторые проходит шток 26 с чувстви"тельным элементом 27, в котором выполнены отверстия 28 и 29, соединенныепо центру штока 26. Последний жесткосоединен с поплавковым датчиком 30уровня, Распределительная камера 10соединена каналом 31 с водовыпускнойтрубой 1 и каналом 9 и помещена вуспокоительную емкость 32, закрепленную подвижно на стойке 33,Регулятор уровня работает следую-.щим образом,В начальный период затвор 3 поддействием собственного веса находится в открытом положении и вода свогродно изливается в канал. В это времяпоплавковый датчик 30 уровня находится в...

Номер патента: 1539735

Опубликовано: 30.01.1990

Авторы: Гладышев, Лукьянец, Мустер, Потапов

МПК: G05D 11/02

Метки: газа, одоризации

...вап 5 передается на бесконечнуюленту 6, установленную в контрольнойемкости 7, Наполнительные емкости 8,ф 40расположенные на ленте 6, при еедвижении зачерпывают одорант из конт"ральной емкости 7, соединенной срабочей емкостью не показана). Полинии траектории бесконечной ленты,б с наполнительными емкостями 8 расположена регулировочная пластина 9,управляемая эксцентриком 10 посредством вращения маховика 11. Путем .подъема и опускания регулировочнойпластины 9 в наполнительных емкостях508 остается заданное количество одоранта. Лишний одорант,сливается вконтрольную емкость, Далее наполнительные емкости 8 подаются на сливнуюемкость 13, где сливают отдозирован.ное количество одоранта. Иэ сливнойемкости 13 одорант проходит смотровое окно 12 для...

Номер патента: 1539736

Опубликовано: 30.01.1990

Авторы: Головкин, Зуев, Кудряков, Таранчук

МПК: G05D 13/62

Метки: ленточного, линейной, скорости

...с датчиков 18 и 8 угловой скорости поступают последовательности импульсов, частоты следования которых пропорциональны угловым скоростям приемного 1 и подающего 2 барабанов соответственно. На входы разрешения счета импульсов четвертого 27 и третьего 21 счетчиков с делителя 5 частоты поступают импульсы, частоты следования которых меньше частоты импульсов, поступающих ка делитель 5 частоты с генератора 4 импульсов опорной частоты. Четвертый 27 и третий 21 счетчики суммируют количество импульсов, успевающих поступить на ких с датчиков 18 и 8 угловой скорости приемного 1 и подающего 2 барабанов соответственно за период между импульсами, приходящими с делителя 5 частоты.Таким образом, на выходах счетчиков 27 и 21 устанавливаются коды чисел,...

Номер патента: 1539737

Опубликовано: 30.01.1990

Авторы: Засецкая, Карсавин, Кузьмин, Миняев, Рудыко

МПК: G05D 16/00

Метки: дифференциальный, карсавина, клапан

...опусканияным 14 и периФерийными 15 соплами 45 седел 7 и 8 относительно пят 9 и 10соединенными соответственно с входным и затворов 4 и 5 первый иэ которыхЭи выходным каналами через проточки И является Регулирующим запорным, а вто -и 12, а второе седло 8 снабжено цент- рой управляющим элементом.ральным соплом 16, соединенным через ,Отверстие 17 и прото ку 13 с выходным 50 "Ри жЮ пеРеп даП и изменении перепада давлений наканалом 3. Полость 6 соединена через клапане, например вследснапример вследствие понижения авления Р в канале 3, понижиклеры 18 и 19 с, входным и выходньп ния давления Рв канал , пканалами. Седла 7 и 8 связаны с пята- жаетсЯ давление в прото ке , сжается авление в проточке 13, соплеми 9 и 10 через первую 20 и вторую 21...

Номер патента: 1539738

Опубликовано: 30.01.1990

Автор: Фильченков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...637 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательскии комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к транспортированию и использованию газа и может быть использовано на газораспределительных станциях и в блоках под 5готовки топливного газа на компрессорных станциях,Цель изобретения - повышение надежности регулятора за счет предотвращения гидратообразования посредством увеличения КПД теплообогрева затвора,На чертеже представлен предлагаемый регулятор давления газа.о Регулятор содержит корпус 1 с вход.15ным 2 и выходным 3 патрубками, подвижный затвор 4 в виде подпружиненногополого цилиндра, мембрану 5,...

Номер патента: 1539739

Опубликовано: 30.01.1990

Авторы: Лагута, Тимофеев

МПК: G05D 23/02

Метки: регулятор, температуры

...пружины 25. При этом поперечные пази 1 О начинают перекрываться стенкой цилиндра 11, тем самым уменьшая проходное сечение для теплоносителя из камеры 27 во внутреннвв полость цилиндра 11. Одновременно начинается совмещение поперечных пазов 14 цилиндра 11 с поперечными пазами 9 втулки 8, образуя проходное сечение из кольцевой камеры 26 во внутреннюю полость цилиндра 11. Таким образом, начинается циркуляция теплоносителя через входное отверстие 3 радиаторного канала и образуется смесь с пониженной температурой по сравнении с температурой теплоносителя основного канала.При понижении температуры смеси нее верхнего предела настройки термосистемы под действием пружины 25 цилиндр 1 с тарельв 19 и корпусом термосистеми 21 начинает обратное...

Номер патента: 1539740

Опубликовано: 30.01.1990

Авторы: Поляков, Смирнов

МПК: G05D 23/30

Метки: камера, климатическая

...камеры на режим обеспечения минусовыхтемператур корпуса объекта 13 контроля шибер 10 при помощи устройства 11ступенчатого контроля по шкале 12 устанавливается на максимальное открытие отверстий 9 внешней трубы 7 испа.рителя 5, Происходит интенсивное испарение жидкого хладагента и беспрепятственный выход паров испарившегосяхладагента через отверстия 9 внешнейтрубы 7.После выхода камеры на режим при-,водом - устройством 11 ступенчатогоуправления - перемешают шибер 1 О относительно внешней трубы 7, происхо 55дит частичное перекрытие отверстий 9внешней трубы 7. Испаряющийся хладагент не успевает выходить через уменьшенные отверстия и создает противодействие поступлению жидкогохладагента в испаритель. Приводом 11добиваются...

Номер патента: 1540748

Опубликовано: 07.02.1990

Авторы: Дубровин, Жильцов, Мерзликин

МПК: A01K 29/00, G05D 23/19

Метки: локального, молодняка, обогрева

...выходные сигналы первой 4, второй 5 и третьей 9 схем сравнения равны нулю.Возможны сочетания измеренных датчиками3 температур поверхности имитационных моделей 11 13 молодняка (фиг. 2). 20 25 30 35 40 45 50 При линейном по длине помещенияизмерении тепловых условий в зонах обогрева (фиг. 2 а, т. В) датчик 2 температуры находится в усредненных тепловых условиях, и корректировать режим обогрева не нужно. В этом случае в торце помещения с датчиком 1 температуры наблюдается допустимый недогрев зоны с молодняком, а в другом торце помещения - допустимы по технологии перегрев молодняка.Аналогично (фиг. 2 б, в) коррекция режима обогрева не производится, когда торцовые зоны допустимого перегрева и иедогрева меняются местами.Если распределение...

Номер патента: 1540855

Опубликовано: 07.02.1990

Авторы: Бондаренко, Никищенкова, Соколов

МПК: B01J 19/00, G05D 27/00

Метки: аварийной, автоматической, защиты, опасных, потенциально, процессов, химико-технологических

...55 тичностью дублирующего устройства схема обработки сигнала второго датчика не приведена Выходной сигнал с блока 8 подают на исполнительные механизмы 22-25 для нанесения защитных воздействий, замедляющих нарастание опасного параметра: останавливается мешалка, прекращается подача исходного реагента, а в рубашку реактора подается хладагент. Если после нанесения защитных воздействий первого контура, параметр, продолжая расти, достигает значения уставки второго уровня, то позиционный регулятор вто-. рого контура вырабатывает сигнал, который поступает на блок 17 задержки, выполненный в виде линии задержки, и блок 18 коррекции.Защитное воздействие на второй ступени развития производят, сравнивая нарастание контролируемого параметра с...

Номер патента: 1541563

Опубликовано: 07.02.1990

Авторы: Андрианов, Виленский, Горшков, Землеруб, Козьмин, Малярова, Суворов, Фетисова

МПК: G05D 7/00

Метки: жидкости, потоками

...путем воздействия на приводы б мембранных клапанов 1, При этом одновременно осуровой преобразователь 15 подключен кдополнительному блоку управления и индикации, Устройство обладает повышенной технологической надежностью и внем исключена необходимость в проведении планово-предупредительных ремонтов. 1 илществляется непрерывное диагностирование клапанной системы,Диагностирование клапанной системыосуществляется путем подачи инертногогаза из линии 13 натекания через коммутационные клапаны 12 и дроссели 11в герметичные полости 10 мембранныхклапанов 1. Давления в герметичныхполостях 10 и линии 13 натекания сравниваются с помощью дифференциальныхманометров 14.В том случае, если мембраны 5 и 8не порваны и не имеют микротрещин,давление в...

Номер патента: 1541564

Опубликовано: 07.02.1990

Авторы: Гришков, Демидов, Кустов

МПК: G05D 7/01

Метки: расхода, регулятор

...полость9, где находится упругая пластина 5.,.Через дросселирующую щель 12 по выходной полости 3 поток текучей среды двимется в сливную гидролинию.Перепад давления на дросселирующей 40щели 12 прогибает пластину 5 к седлу, 2, уменьшая величину дросселирующейщели. При прогибе пластины 5 точкиопоры упругой пластины перемещаютсяпо конусной поверхности опоры, умень.шая плечо, на которое действует сила. от перепада давления, С уменьшениемплеча изменяется жесткость упругойпластины 5 в сторону увеличения, чтопозволяет уменьшить прогиб пластины в 501 сравнении с прогибом пластины, имеющей постоянную точку опоры при техже значениях перепада давления. Этоприводит к стабилизации расхода черезрегулятор.При достижении заданного максимального перепада...

Номер патента: 1541565

Опубликовано: 07.02.1990

Авторы: Головин, Усольцева

МПК: G05D 9/02

Метки: бьефе, воды, нижнем, уровня

...который под действием напора в верхнем Льефе перемещается в55отверстие в цилиндрической емкости 4вверх до соприкосновения кольца 17ытока-ограничителя 11 с крюком-Фиксатором 14 Фиксатора, входит с ним в зацеп и удерживается на протяжениивсего срока залива в верхнем положении, Положение Фиксатора, закрепленного на горизонтальной оси упора 12,регулируется перемещением упора 12 иФиксируется стопорным винтом 13 так,чтобы обеспечивалась необходимая степень открытия отверстия цилиндрического водовыпуска 1. При выходе водыиз выходного патрубка 2 (показаносстрелками) поток не испытывает дополнительного гидравлического сопротивления из-за вертикальных перемещенийзатвора 5, поскольку затвор 5 находится в Фиксированном положении,...

Номер патента: 1541566

Опубликовано: 07.02.1990

Автор: Соболев

МПК: G05D 9/02

Метки: бьефа, воды, дисковый, нижнего, регулятор, уровня

...окном 10 и в верхней части40 заслонки 11, расположен желоб 16, закрепленный на дисковом затворе 3, полость мелоба 16 сообщена с полой осью 4 и ытуцером 8. Датчик 17 уровня содержит распределительную камеру 18, которая трубкой 19 сообцена с штуцером 7, трубкой 20 с штуцером 8, трубкой 21 - с водовыпускной трубой 2. Устройство содержит поплавковый дат 50 чик 22 уровня, связанный с чувстви-. тельным элементом распределительной камеры 18, и гидропривод 23.Регулятор уровня работает следуюцим образом.В положении "Закрыто" поплавковый55 датчик 22 находится в крайнем верхнем положении, водовыпускная труба 2 сообцена цереэ трубку 21, распределительную камеру 18, трубку 20, штуцер 8 с полостью желоба 16, Давление :оды на половину 13 заслонки 11 и...

Номер патента: 1541567

Опубликовано: 07.02.1990

Авторы: Бараблина, Горносталев, Зраковский

МПК: G05D 16/00

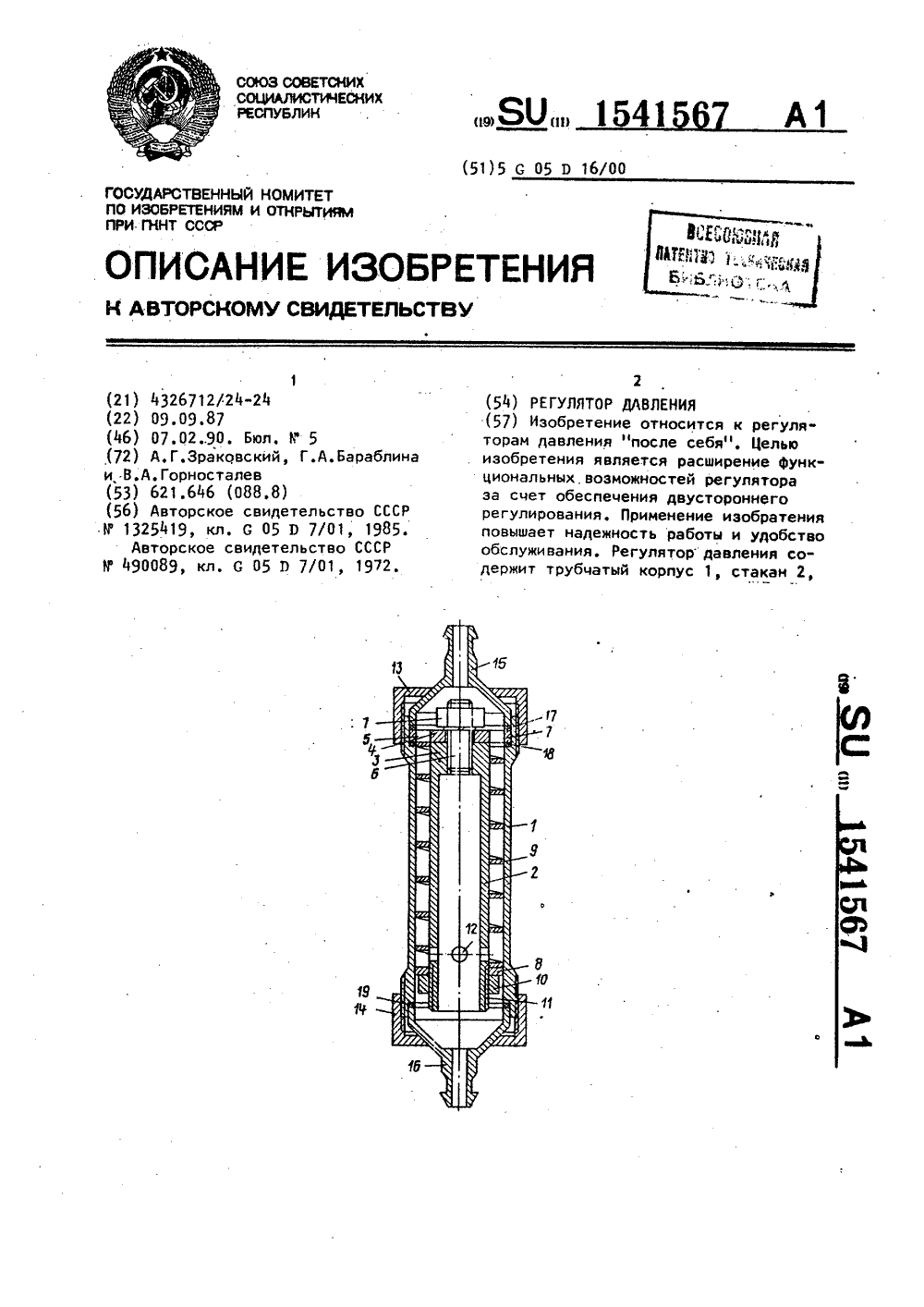

Метки: давления, регулятор

...расчетом гтружины); зоре между трубчатым корпусом 1 истаканом 2 и поджата при помощи гай"ки 10. Герметичность соединения трубчатого корпуса 1 с шайбой 4 и крышка"ми 15 и 16 обеспечена при помощи прокладок 17, 18, 19 и резьбовых втулок13 и 14. 1 ил,Ь - ширина профиля сеценияпроволоки, из которой навита пружина.В трубчатый корпус 1 вводят прокладку 18 и сборку элементов на стакане 2. Ввводят прокладку 17 и крышку 15 со штуцером, При помощи резьбовой втулки 13 герметизируют соединение корпуса с шайбой 4 и крышкой 15, При помощи прокладки 19 и резьбовой втулки 13 герметизируют соединение крышки 16 со штуцером с трубчатым корпусом 1. В данном состоянии регу" лятор давления готов к работе.Регулятор давления работает следующим образом....

Номер патента: 1541568

Опубликовано: 07.02.1990

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления

...1 г при перекрытом выступом 22 канале 18 заполняется через канал 20 и дроссель 21со значительным запаздыванием, Давление в первой пневмополости 5 с опережением достигает велицины, требующейся для нагружения первого чувствительного элемента 4 в установившем-"ся безрасходном режиме.1По мере дальнейыего заполнениявторой пневмополости 15 второй чувствительный элемент 11, сжимая вторуюпружину 12 задания, перемещается, ивторой регулирующий орган 13 перекрывает седло 19. Вследствие утечек среды через дроссель 6 давление в первой5 и второй 15 пневмополостях стабилизируется и соответствует безрасходному режиму устройства,В расходном режиме, при плавном изменении расхода газа или входного давления первый регулирующий орган 8 ипервый...

Номер патента: 1541569

Опубликовано: 07.02.1990

Автор: Расчетнов

МПК: G05D 16/10

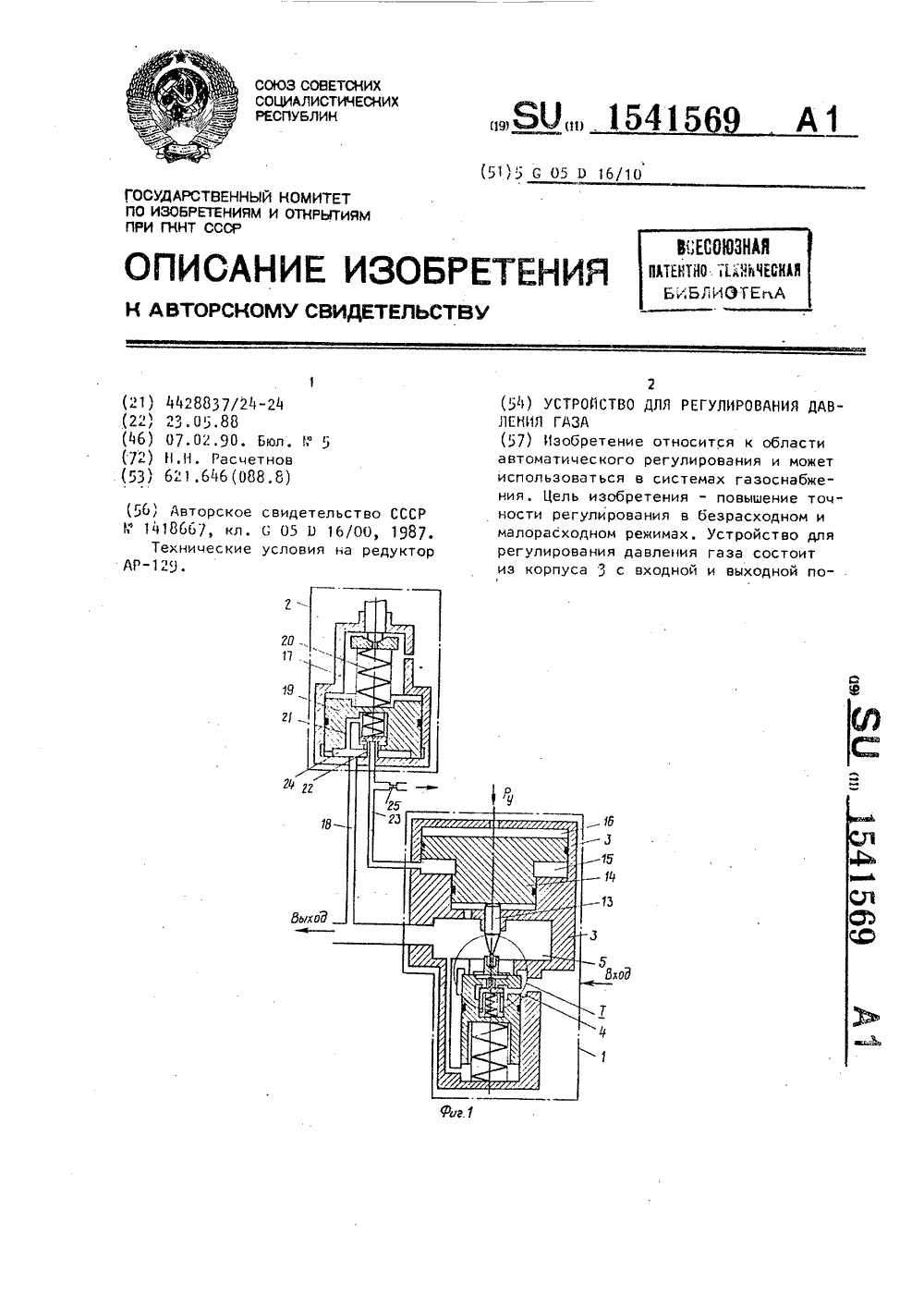

Метки: газа, давления

...поршень 14 через шток 13 начинает воздействовать на упругий элемент 10. При этом планки 11 начинают деформироваться, а центральная часть 12 элемента, перемещаясь на величину зазора Г, воздействовать на второй клапан 9Среда на входной полости 4 начина,- ет перетекать в полости 5 и 24. Когда давление в полости 24 достигает требующейся величины, поршень 19, преодолевая усилие пружины 20 задания, перемецается, клапан 21 приоткрывает седло 22 и среда по каналу 23 поступает в полость 15. От усилия давления среды на кольцевую площадь поршня 14 суммарно с усилием выходного давления на площадь меньшей ступени поршня и некоторой составляющей усилия упругого элемента 10 поршень 14 перемещается. в направлении перекрытия седла 8 клапаном 9.В...
