Номер патента: 2002493

Опубликовано: 15.11.1993

Авторы: Горбачев, Фильченков, Цырина

МПК: B01F 7/18

Метки: мешалка

...соответственно потребляемой мощности, а также создает застойные зоны, ограничивающие возможность использования мешалки в рабочих средах, склонных к налипанию, Кроме того техническое рещение распространяется на мешалки лопастного типа и не охватывает имеющие широкое распространение турбинные мешалки, в которых лопасти установлены на диске, скрепленном со ступицей,Целью изобретения является снижение массы и трудоемкости изготовления, а также расширение области применения лешалки,Поставленная цель достигается тем, что мешалка снабжена плитой, относительно которой неподвижно закреплены лопасти. При этом с плитой непосредственно соединены лопасти глешалок лопастного типа или диск с расположенныюли по его периферии лопастями для мешалок...

Номер патента: 1830276

Опубликовано: 30.07.1993

Авторы: Бабинцева, Белоножкин, Лосик, Островский, Фильченков

МПК: B01F 5/10

Метки: аппарат, реакционный

...винтовых 35перемешивающих устройств 6, выполняю-щих роль встроенных насосов и одновременно перемешивающих устройств всмесителе 3 среда перемешивается интенсивно и нагнетается в циркуляционную трубу 2,Благодаря тому, что каждое перемешивающее устройство 6 расположено в отдельных патрубках 7, которые соединяются вобщую циркуляционную трубу 2, то при вращении перемешивающих устройств, создаются оптимальные условия входа потока навинтовые перемешивающие устройства, чтопозволяет увеличить коэффициент полезного действия винтовых перемешивающих устройств, скорость циркуляции рабочейсреды в циркуляционных трубах, в смесителе и в отстойнике при уменьшенных затратах мощности на перемешивание,увеличить интенсивность перемешивания, 55Благодаря...

Номер патента: 1774076

Опубликовано: 07.11.1992

Автор: Фильченков

МПК: F15B 13/16, F15B 15/24

Метки: привод, самореверсирующийся

...сливнымканалом 18, Тяга 13 выполнена со сквознымосевым каналом 19, соединенным с однойстороны с камерой 20 слива и охваченным сдругой стороны кромой 16. Отсечной и выпускной клапаны снабжены общим переключателем в виде промежуточной втулки21, размещенной на тяге 13 в сквозном отверстии втулки 10 и подпружиненной пружиной 22 относительно последней свозможностью ограниченного осевого перемещения и взаимодействия торцевой поверхностью с клапанным элементом 15.Втулка 10 установлена с образованием камеры 23 давления. Седло 17 закреплено впробке 24, втулка 10 подпружинена пружиной 25, Упор 14 подпружинен пружиной 26,На втулке 21 выполнен бурт 27 для взаимодействия с упором 14,Самореверсирующийся привод работа-ет следующим образом,Рабочая...

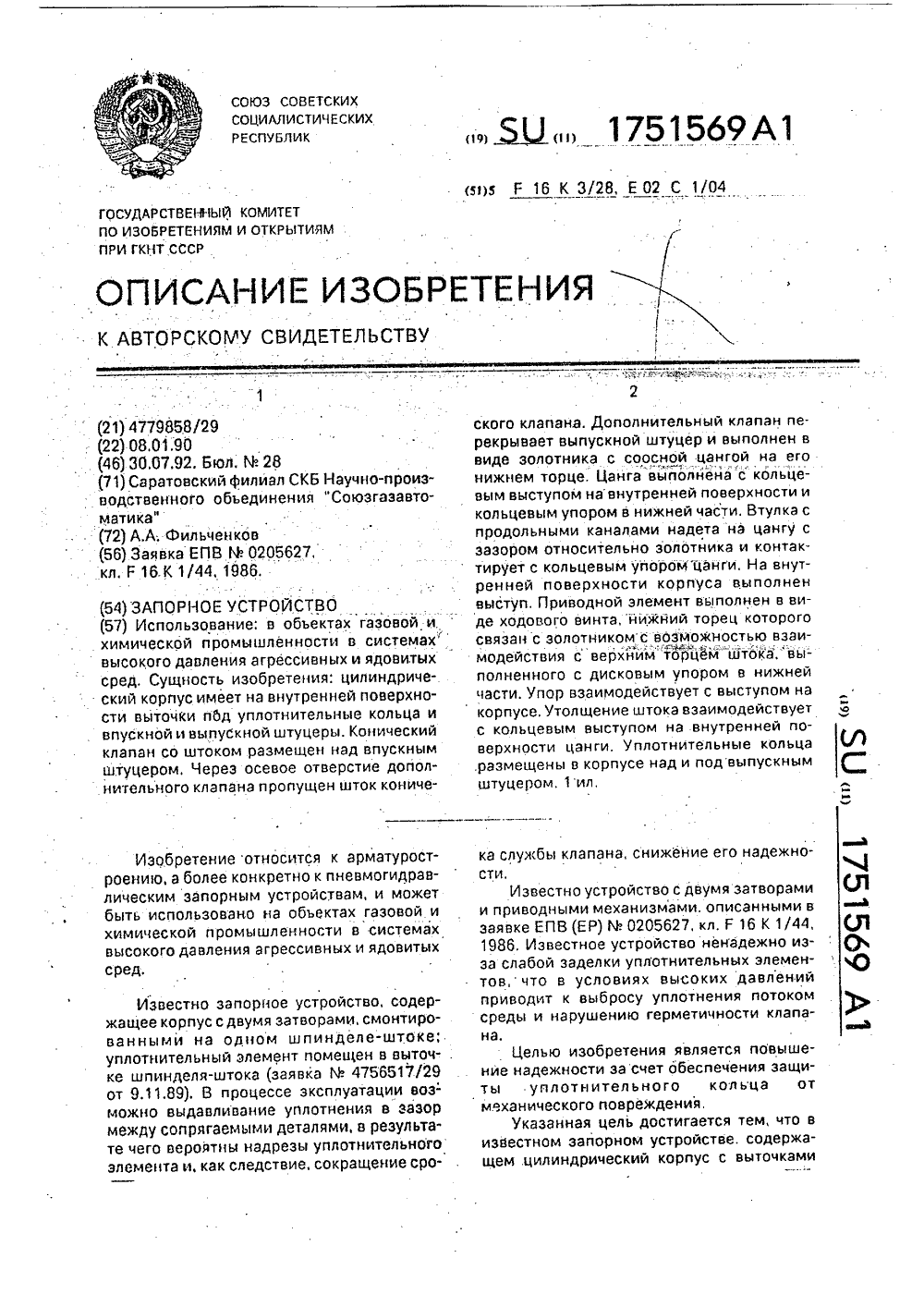

Номер патента: 1751569

Опубликовано: 30.07.1992

Автор: Фильченков

МПК: E02C 1/04, F16K 3/28

Метки: запорное

...кольцевое утолщение 5 штока коническоготорцом штока, выполненного с дисковым клапана 3 выходит из зацепления с внутренупором в нижней части, взаимодействую- ним выступом цанги 9, и лепестки цанги 9 вщим с выступом на корпусе, и утолщением, силу своей упругости сойдутся внутрь, в ревзаимодействующим с кольцевым выступом 25 зультате чего произойдет ее расцепление с.на внутренней поверхности цанги, а уплот- втулкой 6, после чего последняя остановитнительные кольцаразмещены в корпусе над ся, ранее пройдя своим верхним торцом упи под выпускным штуцером, лотнение 10. Золотник 8 движется вверх доНа чертеже иэобракен разрез предла- тех пор, пока нижний его торец не пройдетгаемого клапана в закрытом положении. 30 выходное отверстие В в корпусе...

Номер патента: 1728545

Опубликовано: 23.04.1992

Автор: Фильченков

МПК: F15B 13/16, F15B 15/24

Метки: привод, самореверсирующийся

...разности эффективных площадей поршня 5 со стороны поршневой полости 8 (площадь поршня 5 минус площадь сечения тяги 13) и со стороны штоковой полости 7 (площадь поршня 5 минус площадь штока 6) подвижной втулки 10 отсечного клапана, Найимной. клапанный элемент 15 выпускного клапана отрывается от седла 17. Дав. ление в полости 8 падает до выходного, так 20 25 35 40 45 50 как полость 8 по каналу 19 сообщается с камерой 20 слива.В результате отсутствия давления в полости 8 подвижная втулка 10 под действием пружины 24 смещается вправо, кольцевая рабочая камера 11 отсечного клапана герметично соприкасается с седлом 12, С этого момента в штоковой полости 7 сохраняется рабочее давление среды, а в поршневой полости 8 давление отсутствует. В...

Номер патента: 1727113

Опубликовано: 15.04.1992

Автор: Фильченков

МПК: G05D 7/01

Метки: потока, распределитель

...вращающийся кулачок 30, вершина которого лежитв точке пересечения его собственной оси сосью вращения вала 26 (точка Е);30 По окружности вращения кулачка 30 выполнены подпружиненные клапаны, состоящие из тол кателей 31, пружин 32 и шариков33.Перепускной канал 17 соединен с каме 35 рой Д.Распределитель работает следующимобразом.В исходном состоянии все полости распределителя заполнены жидкостью.40 Жидкость со "Входа" через дроссель 23по каналам 21 и 22 под рабочим давлениемподается сразу в штоковую Б и бесштоковую В полости гидродвигателя, так как вэтот момент первый клапан 10 и седло 1145 находятся в разомкнутом состоянии. Вследствие того, что клапан 13 замкнут с седлом6, полость В разобщена с выходом - каналом 17 -и давление в...

Номер патента: 1702000

Опубликовано: 30.12.1991

Автор: Фильченков

МПК: F15B 15/08

Метки: гидро(пневмо)привод

...гидропневмопривод, продольный разрез,Гидропневмопривод содержит корпус 1 с каналами 2 - 6 подвода - отвода рабочей среды, размещенный в нем силовой элемент, золотниковый распределитель 7 с тягой 8, установленный соосно корпусу 1, упругий элемент 9, взаимодействующий с тягой 8 и толкателем 10. размещенным на силовом элементе, выполненном в вице поршня 11 со штоком 12, Упругий элемент 9 выполнен в виде боуденовской оболочки и закреплен на корпусе 1 посредством кольца - ложемента 13, Толкатель 10 выполнен с пазом 14 и снабжен винтом 15 для изменения длины паза. В корпусе 1 для регулирования винта 15 предусмотрено отверстие, в рабочем состоянии привода закрытое пробкой,Гидропневмопривод работает следующим образом.Рабочая среда по каналам...

Номер патента: 1667019

Опубликовано: 30.07.1991

Автор: Фильченков

МПК: G05D 7/01

Метки: жидкости, потока, распределитель

...- рабочейсредой (жидкостью),Жидкость по трубопроводу и входному каналу 12 через фильтр 23 подается в штоковую полость Б гидродвигателя и одновременно через входной канал 13 и открытый канал золотника 9 - в нижнюю подпоршневую полость В. Поскольку в обе полости гидродвигателя жидкость поступает под одинаковым давлением, поршень в силу дифференциальности (разности площадей) движется вверх, При этом зубчатая рейка 6 вращает шестеренку 16 (фиг. 2), а, следовательно, вал 15, Вместе с валом 15 вращается водило 17, вследствие чего кулачок 18 совершает качательное движение вокруг точки Д, поочередно нажимая на толкатели 21 клапанов.Шток поршня 5 при своем движении вверх, входя в полость Б, вытесняет равный себе объем находящейся в полости...

Номер патента: 1032773

Опубликовано: 30.04.1991

Авторы: Ахрем, Борткевич, Волынец, Горбатенко, Кузьмицкий, Лахвич, Лис, Фильченков

МПК: A61K 31/58, C07J 53/00, C07J 73/00 ...

Метки: 16-бензо-8-азагонана, активность, производные, противоаллергическую, проявляющие

...дозе эа 30 мин до выявления реакции ПКА угнетает проявление последней в 7 раз (одинаково уменьшается окрашенность, отечность пятна) и предупреждает деграну ляцию тучных клеток на 18,8 Х.После введения соединения Т в дозе 200 мг/кг внутрибрюшннно за 2 часа до аитигена реакция ПКА угнетается в 3,4 раза, а дегрануляция тучных клеток тормозится на 15,7 Х. по сравнению с контролем. При введении соединения ТТ в таких же условиях опыте выражениость реакции ПКА уменьшается в 7 раэ, уровень дегрануляцни тучных клеток - на 22 Х по сравс контролем. Эффект соединеТ оказался аналогичным таковому при действии интала (200 мг/кг внутрибрюшинно эа 30 мин до антигена) .ЪВведение соединений Т и П через желудок (200 мг/кг) за 2 часа до ан73 Таблица 1...

Номер патента: 1032772

Опубликовано: 30.04.1991

Авторы: Ахрем, Лахвич, Лис, Фильченков

МПК: C07J 53/00, C07J 73/00

Метки: 16-бензо-8-азагонана, 8-азастероидов, качестве, пентациклических, полупродуктов, производные, синтезе

...спектрометрически/,Вычислено,й: С 79,721 Н 5,01;Я 4,65.Со Н 1 у ОуЯ.55ИК-спектр (КВг,см;. 1470,1495, 1570, 1615, 1695.ЯМР-спектр (СРСООН б.м.д/3 гц)5,65 (9-И квартет, Л,1 = 13, 3 г = 8) . П р и м е р 2. 2,3-диметокси, 16-б ен за-.а заг она,3, 5/10/, 13-т етраен, 17-дион.1 А. Получение солевого комплекса.К 1,91 г (10 ммоль) 6,7-диметокси,4-дигидроиэохинолина в 50 мп абсолютного этилового спирта прибавляют 1,88 г (10 ммоль) 2-ацетилиндан,3- диона и смесь нагревают на водяной бане при 50 в течение 8 чВыпавпшй яелтый осадок отфильтровывают, промывают спиртом, хлороформом и сущат в вакуумном эксикаторе. Получают 3,60 г (97,57) соленого комплекса.Найдено,Ж; С 70,41 Н 5,301 Я 3,40.Вычислена,7 ф С 69,64, Н 5,581 Я 3,69.СэгНгОЯ.ИК-спектр (КВг,см...

Номер патента: 1634540

Опубликовано: 15.03.1991

Авторы: Гриненко, Фильченков

МПК: A47J 19/00, B30B 9/06

Метки: извлечения, овощей, сока, фруктов

...подшипников 12 и 13 и квостовика 14 прессующий диск 15, Рабоий контейнер устройства состоит из поддона 16, обечайки 17, вертикального перфорированного цилиндра 18, дна 19 и одкладки 20, Оси хвостовика 14 и штока 2бразуют между собой угол а и пересекаютд ча поверхности прессующего диска, Уголцелесообразно выбирать в диапазоне 1,5- 15".Устройство работает следующим образомВинтовым механизмом 5 фрикцион 4 прижимается к наружной поверхности гайки 3, затормаживая ее таким образом, чтобы она не могла свободно вращаться в подшипнике 6, За рукоятку 7 вращают шток 2, передающий вращение водилу 10, Водило 10 движется вниз вместе с хвостовиком 14 и прессующим диском 15 до соприкосновения с продуктом переработки. С этого момента прессующий...

Номер патента: 1627241

Опубликовано: 15.02.1991

Авторы: Голланд, Иванов, Лосик, Рауш, Фильченков, Шестова

МПК: B01J 19/18

Метки: реактор

...расстоянии от перемешиваю- щего устройства, установленного в вершине конуса днища. 2 ил. щадь которого равна площади всех полых труб 6 эа вычетом площади труб секционных теплообменников. Перемешивающее устройство 8, представляющее винт с цилиндрическим насадком, располагается в центре конического днища 4.Отверстия в коническом днище и полые вертикальные трубы, закрепленные в них, выполнены равномерно по окружности и на одинаковом расстоянии от перемешиваю- щего устройства.Реактор снабжен патрубками подвода сырья 10 и отвода продукта 11 и патрубками подвода 12 и отвода 13 теплоносителя в каждую секцию теплообменника.Реактор работает следующим образом, Под действием насосного эффекта перемешивающего устройства 8 реакционная среда...

Номер патента: 1605044

Опубликовано: 07.11.1990

Автор: Фильченков

МПК: F15B 13/16, F15B 15/24

Метки: гидро(пневмо)привод, самореверсирующийся

...отвода рабочей среды 5 снабжено регулируемым дросселем 19. Для доступа рабочей среды из полости 8 к,управляющему клапану 11 в поршне 6 выполнен канал 20.Самореверсирующийся гидро(пневмо) привод работает следующим образом.При подаче рабочей среды через отверстие 4 в рабочую полость 8 поршень 6 со штоком 7 перемещается вправо до взаимодействия с упором 13, одновременно рабочая среда через канал 20 поступает к клапану 11. Во время движения поршня 6 вправо клапан 11 удерживается в закрытом состоянии пружиной 18. С момента остановки поршня давление в рабочей полости 8 повышается до величины, необходимой для перемещения вправо приводного поршня 17 на величину 1., а затем открытия клапана 11. Клапан 11 перемещается вправо и его толкатель...

Номер патента: 1560596

Опубликовано: 30.04.1990

Авторы: Путилин, Фильченков

МПК: C22C 13/02

Метки: антифрикционный, олова, основе, сплав

...со смазкой при удельном давлении 1 О МПа составляет 21 -24 мкм эа 4 ч наработки.2 табл. Покрытие наносилось металлиз ЭМна следующем режиме:Род тока ПостСила тока, А 150 Напряжение на дуге, В 18-2. Рабочее давление воздуха, РПа . 0,5Дистанция напыления,мм 120 При этом определялась износ кость в условиях удельного дав 10 ГЯа, Испытания износостойко проводились на установке МИМ следующем режиме:Скорость вращения обраэца относительноконтртела, об/с . 7Удельное давление впаре трения, МПа 101560596 ИедьСурьмаЦинкОлово 7-810-1 215-20Остальное Т а блиц,.а 1 ааЧЮ 9Содеркание компонентов., мас. Х Сплав федь Сурьма Цинк Олов Остальноеи едложенный 1 7 10 7,5 11 8,0 12 4-10 3-15 2 ИзвестныйТабл а 2 войства покрыти пла зно м Коэффициент Предел проч...

Номер патента: 1556643

Опубликовано: 15.04.1990

Автор: Фильченков

МПК: A41F 9/00

Метки: брюк, застежка

...имеет свою застежку в виде металлического крючка 8 и петли 9.На фиг. 2 в прорези брюк, находящейся в открытом положении, по кромкам наложеы жесткие накладки 10 с отверс; тиями 11, выполненными в виде пистонов,ЯО 1556643(54) ЗАСТЕЖКА ДЛЯ БРЮК(57) Изобретение относится к швейной промышленности и позволяет повысить удобство и надежность при эксплуатации брюк. Застежка для брюк в виде гульфика содержит перекрываемые кромки с отверстиями и средством их фиксации в виде шнура. Шнур выполнен по длине из двух частей: эластичной и нерастяжимой, соединенных за одно целое. Нерастяжимая часть шнура закреплена на нижнем крае кромок гульфика, эластичная часть - на поясе брюк для обеспечения натяжения, достаточного для удержания прорези гульфика в...

Номер патента: 1543216

Опубликовано: 15.02.1990

Авторы: Бессонный, Жахова, Островский, Фильченков

МПК: F28F 9/22

Метки: кожухотрубного, направляющая, перегородка, теплообменника

...тдМИ г МОГуГ бЬгс". раСПЬЛО)1 ены равномерно по пери)еоии перего"содки, Бысс)та втулок 3 пре 3 ццае- сгцину листа 1 в 2-3 Раза, 11 с - :мет. е 1 Т 3гок 3, размещенных в обойм безуг 1 лотняющих элементов с) мо)ст оьп ьменьше диаметра втулок 3 )Оимв1 оторых имеются эле 1 АО 1 три введении трубного пу- ка с 1-,а -лравляющими перегородками в кожух теглообмен ника упругие уе 1 ло 113, щие эле .МЕНТЫПРЕЕ 1 Я СТВУЮТ ЗД К)1 И 13 И Вд 13 ИЮ ПЕреГОООдок. Радиальное ус)л,;с я м:.:с. -КОН та Кта ПЕ РЕ Г ОРОДКи С КОК УхО ПЕ;) Едается при этом через вершинь углс)тн.Ю 1 ЦИХ ЭЛЕмЕНОг ", ктГО Н;)сигель нг Я 1 лс., г - . " дГородс" дос та с дц но т г.г,д остагс,ные трбь ",-. :ьны только кол евьм" Обоймсмиполняюшими ц нВис гидсавск,ч ск;зс-) вораВ...

Номер патента: 1539738

Опубликовано: 30.01.1990

Автор: Фильченков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...637 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательскии комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к транспортированию и использованию газа и может быть использовано на газораспределительных станциях и в блоках под 5готовки топливного газа на компрессорных станциях,Цель изобретения - повышение надежности регулятора за счет предотвращения гидратообразования посредством увеличения КПД теплообогрева затвора,На чертеже представлен предлагаемый регулятор давления газа.о Регулятор содержит корпус 1 с вход.15ным 2 и выходным 3 патрубками, подвижный затвор 4 в виде подпружиненногополого цилиндра, мембрану 5,...

Номер патента: 1514818

Опубликовано: 15.10.1989

Авторы: Безверхний, Путилин, Самсонович, Фильченков

МПК: C22C 13/00

Метки: антифрикционный, сплав

...состава сплавов осуществлялось за счет химического состава исходных материалов и режимов электродуговой металлизации. В качестве исходных материалов использовались проволоки из алюминия марки АДУ диаметром 2 мм и баббита марки Бдиаметром 2,5 мм,Электродуговая металлизация производилась на следующем режиме:род тока постоянный; сила тока 200-300 А; напряжение на дуге 18-25 В; рабочее давление 0,5 МПа; дистанция металлизации 100-200 мм.При этом определялись в условиях ограниченной смазки и удельного давСплав Химический состав, мас. . Коэффициент трения парыпокрытие -сталь 45 Износостойкость Пористость,об,БЪ А 1 Яп покрытияотноси тельнобаббита Б 83 75 68 60 2 3 3 7 6 9 0,056 0,060 0,061 71420 1,22 1,30 1,25 20 22 25 3-4 7-8 0,01-0,09...

Номер патента: 1453370

Опубликовано: 23.01.1989

Автор: Фильченков

МПК: G05D 16/06, G05D 7/03

Метки: газа, исполнительное, расхода, регулятора

...снабжен кольцевой наплавкой иэ твердого сплава. Составитель Н.ГондаксазоваРедактор Л.Гратилло Техред М.Ходанич Корректор С.Черни Заказ.7283/44 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород,. ул. Проектная, 4 Изобретение относится к области автоматики, в частности к транспорту газа, и может быть использовано на газораспределительных станциях и в блоках подготовки топливного газа на компрессорных станциях.Целью изобретения является повышение надежности устройства эа счет предотвращения гидратообразования и засорения механическими примесями в зоне дросселирующего рабочего сечения посредством...

Номер патента: 1393941

Опубликовано: 07.05.1988

Автор: Фильченков

МПК: F15B 13/02

Метки: распределительное

...ва втулке 27. Ходреек ограничивается упором 28, Полость 19 цилиндра 9 сообщена с рабочей .:;алостью 2 через проточки 29-3 1Подпружиненная полость 18 цилиндра 9снабжена штуцерам 32 подачи газа иупором ЗЗ.Итак 8 цилиндра 9 снабжен пружинами 34 и . 5, взаимодействующими споршнем 36, Клапанывзаимодействуют1с седяами 37,Распределительноз устройство работает следующим образом,В исходном положении клапаны 4 плотно прижаты пружинами 5 к седлам 37 и концам толкателей 6, имеющих с противоположной стороны вогнутый у-образный торец. Подпружиненная полость 18 цилиндра 9 заполнена газом. Поршень 36 испытывает давление газаи пружины 13 и находится в верхнем крайнем положении. Рабочая среда через вход 3 подается в рабочую полость 2 распределителя по...

Номер патента: 1381438

Опубликовано: 15.03.1988

Автор: Фильченков

МПК: G05D 7/01

Метки: делитель, жидкости, потока

...14 которые взаимодействуют с подпружиненными шариками клапана 9. Толкатели 14, расположены в расгочках корпуса 1, а шариковые полости клапанов 9 закрыты с торца крышкой 15. Полость гидропривода, где рас положены шестерни 3 и 4, образована обоймой 16 и торцовыми щеками 17 и 18, в которых имеются растопки под цапфы шестерен 3 и 4. Детали 6- - 8 сжаты в монолит тарельчатой пружиной 19, посредством крышки 20 и пружинных колец 21. Все полости З 5 герметизированы рези новыми кольцами 22.Из канала 2 берет начало канал 23 на выходе которого имеется подпружиненный шарик 24, образующий тарированный клапан, выход из которого находится в полос ти 6, в которой установлено водило 11. В ка.честве привода могут быть использованы пластинчаные и...

Номер патента: 1380795

Опубликовано: 15.03.1988

Автор: Фильченков

МПК: B05B 13/00

Метки: металлизации

...разворачиваетсяна шарнире 5 таким образом, чтобыраздвижной кронштейн 8 с дробеструйным пистолетом 11 были введены в щельметаллизационной камеры 1 и расположены под необходимым углом к поверхности изделия 14, Далее с помощью 40раздвижного кронштейна 8 производитсярегулировка необходимого расстояниямежду поверхностью изделия 14 и соплом дробеструйного пистолета 11При дробеструйной обработке торцовых 45поверхностей дробеструйный пистолетО11 поворачивается на 90 к оси раздвижного кронштейна 8 и фиксируетсяс помощью винта 9 и гайки 10. Посленастройки дробеструйного пистолета11 изделие 1 ч шпинделем 2 приводится во вращение, включается подачасуппорта 3, в дробеструйный пистолет11 с помощью сжатого воздуха подаютдробь и производят...

Номер патента: 1331486

Опубликовано: 23.08.1987

Авторы: Фильченков, Черный

МПК: A61B 5/02

Метки: фотоплетизмограф

...участка исследуемой ткани, находящейся между источником 3 света и Фотоприемником 4, д на второй вход - электрические сигналы, соотнетгтнукппие изменению оптической плотности учас тка ткани,45находящейся между игто шиком 5 гнета и фотоприсмшком 6,Регулируя силу гнета источника 5 че го изменяется50поступаемая с выхосвета, вгледгтние величина гигндлд, да фотоприемника 6 добиваются ранено сигнала с сигнд - Фотоприемника 4. ства величины этог лом, поступающим сПоскольк г.хема 7 сравнения выполне 55ля разности сигнана в виде измерите лов, то при равенстве этих сигналов потоки, которые, частично поглощаясь биологической тканью исследуемых областей организма, достигают соответ -35 ствующих фотоприемников 4 и 6, Вследствие этого на один вход...

Номер патента: 1317352

Опубликовано: 15.06.1987

Автор: Фильченков

МПК: G01N 27/82

Метки: диагностики, магистрального, трубопровода

...узел 9 предназначен для периодического сообщенияполости баллона 2 с полостью трубопровода 1, при этом герметичныйбаллон 2 выполнен в виде цилиндрического корпуса (не показан) с эластичными уплотнениями 11 по торцам, аторцовые Фланцы 3 выполнены в видедисков 12 и соединены между собои.посредством стяжного стержня (не показан),В устройстве в проточную полостькорпуса вмонтирована турбина 6. Поршень нагнетательного узла 9 черезсистему клапанов (не показаны), периодически сообщает внутреннюю герметичную полость баллона 2 с полостьютрубопровода 1.С цилиндрическим корпусом шарнирно соединен блок 4 регистрации и обработки информации, установленныйсовместно с блоком питания (не показан) на движущейся на колесах тележке 13.Устройство работает...

Номер патента: 1316810

Опубликовано: 15.06.1987

Автор: Фильченков

МПК: B25H 7/00

Метки: разметки

...В.Бутяга Тираж 953 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Заказ 2386/12 Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная,4 Изобретение относится к устройствам для разметки и может быть использовано в нефтегазовой и химической промышленности для разметки врезаемых друг в друга труб.Цель изобретения - повышение точности разметки.На фиг. изображено устройство для разметки, общий вид; на фиг.2 разрез А-А на фиг.1; на фиг.3 разрез Б-Ц на фиг,1.Устройство для разметки содержит основание, выполненное в виде магнита 1 с двухщечным зажимом 2. Основание устанавливается на раэмечаемую поверхность трубы 3. Устройство имеет также угломер 4 и...

Номер патента: 1310270

Опубликовано: 15.05.1987

Авторы: Смирнов, Соколов, Фильченков, Эстлинг

МПК: B61F 5/12

Метки: демпфер, кольцевой, фрикционный

...13 имеет канавку 17 для постановки в нее упорного кольца8, который исключает жесткий контакт между шпинтоном 13 и гильзой 1.Съемная фрикционная втулка 3 имеет продольные вырезы и выфрезерованные пазы а также фланец с верхнего торца для опирания с внутренней стороны пружин 4 и 5.фрикционный гаситель с самоподжимной фрикционной втулкой работает следующим образом,Возмущения, действующие на тележку при движении, вызывают относительно ее перемещения букс и рамы. При сближении или удалении буксы и рамы происходит сжатие пружин 4 и 5 демпфера, передающих давление через верхнее опорное кольцо 7 сухарям 6, которые скользят конусными поверхностями по сопряженным участкам конусных расточек колец 7 и 8, смещаясь радиально по направлению к...

Номер патента: 1257619

Опубликовано: 15.09.1986

Авторы: Рогожинский, Фильченков

МПК: G05D 7/01

Метки: делитель, жидкости, потока

...изобретения является повышение надежности делителя потока.На фиг,1 изображен делитель потока, продольный разрез, на фиг.2- сечение Л-А на фиг. 1, на фиг.3 - сечение Б-Б на фиг.1.Делитель потока жидкости содержит корпус 1 с входным каналом 2 и выход. 15 ными каналами 3, Входной канал 2 сообщен с шестеренчатым гидравличес. ким двигателем, состоящим из шестерен 4 и 5, На валу 6 шестерни 4 гидромотора жестко установлено водило 20 , 7, в котором на подшипниках расположен наклонно к оси вала б кулачок 8, взаимодействующий со сферическими концами подпружиненных толкателей 9. Толкатели 9 расположены в расточках корпуса 1 вокруг вала б параллельно ему, На каждом толкателе 9 установлен набор регулировочных шайб 10 и клапан 11....

Номер патента: 1257354

Опубликовано: 15.09.1986

Автор: Фильченков

МПК: F16L 55/18

Метки: действующих, ликвидации, свищей, трубопроводах

...транспорту жидкостей и газов и предназначено для временного ремонта трубопровода.Цель изобретения - повышение надежности сцепления магнитных захватов с трубопроводом путем дифференциации усилияподжатия винтового прижима в зависимости от силы притяжения магнитных захватов,На чертеже схематично изображено предлагаемое устройство.Устройство состоит из закрепленных наконцах траверсы 1 магнитных захватов 2,выполненных в виде блоков из плоскопараллельных пластин магнитопроводов и постоянных магнитов, и размещенного в полоститраверсы 1 узла герметизации свищевогоотверстия 3 трубопровода 4. Узел герметизации состоит из заключенного во втулке 5упругого уплотнительного элемента 6 с. поджимным винтом 7, имеющим сквозной канал, в котором...

Номер патента: 1248873

Опубликовано: 07.08.1986

Авторы: Лобачев, Соколов, Фильченков, Эстлинг

МПК: F16F 7/08

Метки: демпфер, кольцевой, фрикционный

...фрикционную гильзу 1 и наружную фрикционную втулку 2, сочлененные в единый узел посредством фиксатора 3, а также имеет клиновые сухари 4, верхнее 5 и нижнее 6 опорные кольца, нажимную пружину 7, опорную шайбу 8 и сферическую опору 9. Нижняя секция демпфера состоит из опорного кольца 1 О, шпинтона 11 и нижней головки 12.Гильза 1 имеет в нижних приливах осевые пазы 13, а опорное кольцо 10 - соответствующие осевым пазам шлицы 14. При монтаже демпфера в единое целое шлицы 14 опорного кольца 10 вводят в осевые пазы 13 гильзы 1 и поворачивают ее относительно опорного кольца на 180.Гильза 1 имеет два диаметрально расположенных отверстия для монтажа фиксатора 3, имеющего шарик и пружину. На внутренней, поверхности втулки 2 высверлена...

Номер патента: 1208160

Опубликовано: 30.01.1986

Авторы: Нестерович, Фильченков, Цыганок, Шухварко

МПК: E04G 3/10

Метки: внутри, производства, работ, сооружений, цилиндрических

...устройством, продольное Сечение;,на фиг.2 - то же, поперечное сечение.Подпятникпосредством гибких тяг 2, штырей 3, вставляемых в петли 4, закреплен к стенке секции 5 сооружения. Люлька 6 посредством шарнира 7 закреплена на верхней части телескопической штанги 8, нижняя часть которой шарнирно установлена в подпятнике 1, Люлька 6 снабжена со стороны, обращенной к стенке секции 5, катками 9.Перед подъемом секции 5 с лестницей 10 на внутренней стенке закрепляют на нужной высоте петли 4. Заранее подготовленное устройство посредством штырей 3 устанавливают внутри секции 5. При этом окончательную регулировку высоты установки люльки 6 осуществляют посредством изменения длины телескопической штанги 8.08160 1Затем секцию 5 поднимают и...
