Номер патента: 630618

Опубликовано: 30.10.1978

Автор: Кунделеков

МПК: G05D 9/00

Метки: воды, рисовых, уровня, чеках

...5 в верхней части горловины 4 и гибкий трубопровод 6 из полости сифона 1 откачивается воздух, тем самым обеспечивается разрежение в полости сифона и за счет него поднятие уровня воды в полости сифона одновременно со стороны верхнего и нижнего бьефов и перелив ее через гребень водослива из верхнего в нижний бьеф.Когда нижний бьеф 3 заполнится водой и его уровень достигнет заданного значения, поплавок 11 поднимается, перемещаясь в опорах 13, и поднимает клапан 8, нажимая на упор 16, приоткрывает входное отверстие воздушного патрубка 7. В приоткрывшееся отверстие засасывается воздух, проходящий одновременно и во входной патрубок 9 эжектора 10 и в верхнюю часть полости сифона 1 через отверстие 5, понижая тем самым уровень воды в...

Номер патента: 630619

Опубликовано: 30.10.1978

Авторы: Васильев, Диманис, Полищук, Шехтман

МПК: G05D 13/00

Метки: двигателем, дистанционного

...помощи сумматора с регулятором скорости 1.В известных системах управление режимом двигателя осуществляется дискретно от 10 основного датчика. Для получения промежуточного режима используется корректор. При этом сигнал корректора при изменении сигнала от датчика не снимается, что может привести к заданию двигателя нерасчетного 15 режима.Целью изобретения является повышение точности и надежности управления.Для этого система снабжена устройством сброса сигнала корректора, вход которого 20 связан с датчиком, а выход - с корректо- ром ройство 5 сброса сиг в м подключено к датчи к корректору.Сигнал, поступающий от мируется с сигналом от ко вая уставку регулятору 3 с реводе датчика на другой ря устройству 5 сброса сиг выводится на нулевой...

Номер патента: 631880

Опубликовано: 05.11.1978

Автор: Исмиев

МПК: G05D 7/00

Метки: газа, линейнонарастающего, расхода, формирования

...под воздействием пру жины 22 и прикрывающим седло 23 направление потока указано стрелкой Л). Устройство может быть выполнено без стабилизатора давления. В этом случае выходной канал соединяется с атмосферой по стрелке Б),Предлагаемое устройство работает следуюцим образом.При подаче в канал 3 скачкообразного потока постоянного давления Р= сопв мембрана 7 с жестким центром 8, переместившись вверх, клапаном 1 прикрывает седло 2 и воздействием на заслонку клапана 11 через упругий элемент 9 закрывает дренажные окна 1 О. С помощью клапана 11 обеспечивается изменение давления в камере 5 всегда от уровня атмосферного давления, так как клапан 11 закрывается при крайнем верхнем полокении мембраны 7. од действием входного давления через канал2...

Номер патента: 631881

Опубликовано: 05.11.1978

Авторы: Конаков, Шевченко

МПК: G05D 7/01

Метки: дозатор, жидкости

...О. Луирак 991 Е. Дуниловвая Корректор В. СПодписное Орловска46 Редактор Т Заказ 6541 11,1114 ИГ)И ю Министров С рытийаб., д. 4/5 Проектная,го комитета Со изобретений иЖ.35, Раушскаенто, г. Унгород ветотя Го уаа рст впо дела 035, Моск ч П 1111 чнои 11 илиаи атмосферой; Пружина 13 служит для возвращения регулирующего органа после дозирования в исходное полокение,Работает дозатор следующим образом. Вода через перфорированный стакан 4 поступает в корпус 1, давление на выходе при этом возрастает. При повышении давления на ВЬРходе до заданного уровня регулирующий орган, преодолевая сопротивление пружины 8, начинает перемещаться вле.вб за счет разности давлений слева и справа от регулирующего органа, уменьшая проходное сечение прорезей...

Номер патента: 631882

Опубликовано: 05.11.1978

Авторы: Краснов, Полякова

МПК: G05D 9/02

Метки: гидротехнических, жидкости, регулятор, сооружениях, уровня

...уровней воды в бьефах может происходить по верхнему и нижнему бьефам.Прн регулировании уровня го нижнему бьефу водоподача в этот бьеф осуществляется через регулятор уровня, жидкости при нормальном уровне в верхнем оьефе, когда седло клапана 3 закрыто, а седло клацагс 14 открыто.При отказе потребителя от воды уровень в нижнем бьефе возрастает, поплавок 2 поднимается и перекрывает клапаном 3 седло в трубопроводе 4, соединенном с рабочей камерой 5. При этом в рабочей камере 5 создается давление, равное напору воды в верхнем оьефе, и мембрана 6 перекрывает выходное отверстие патрубка 9, прекращая доступ воды в нижний бьеф регулятора.Прц снижении уровня водь; в нижнем бьефе цолавок 2 опускается, седло клапана 3 открывается, вода из...

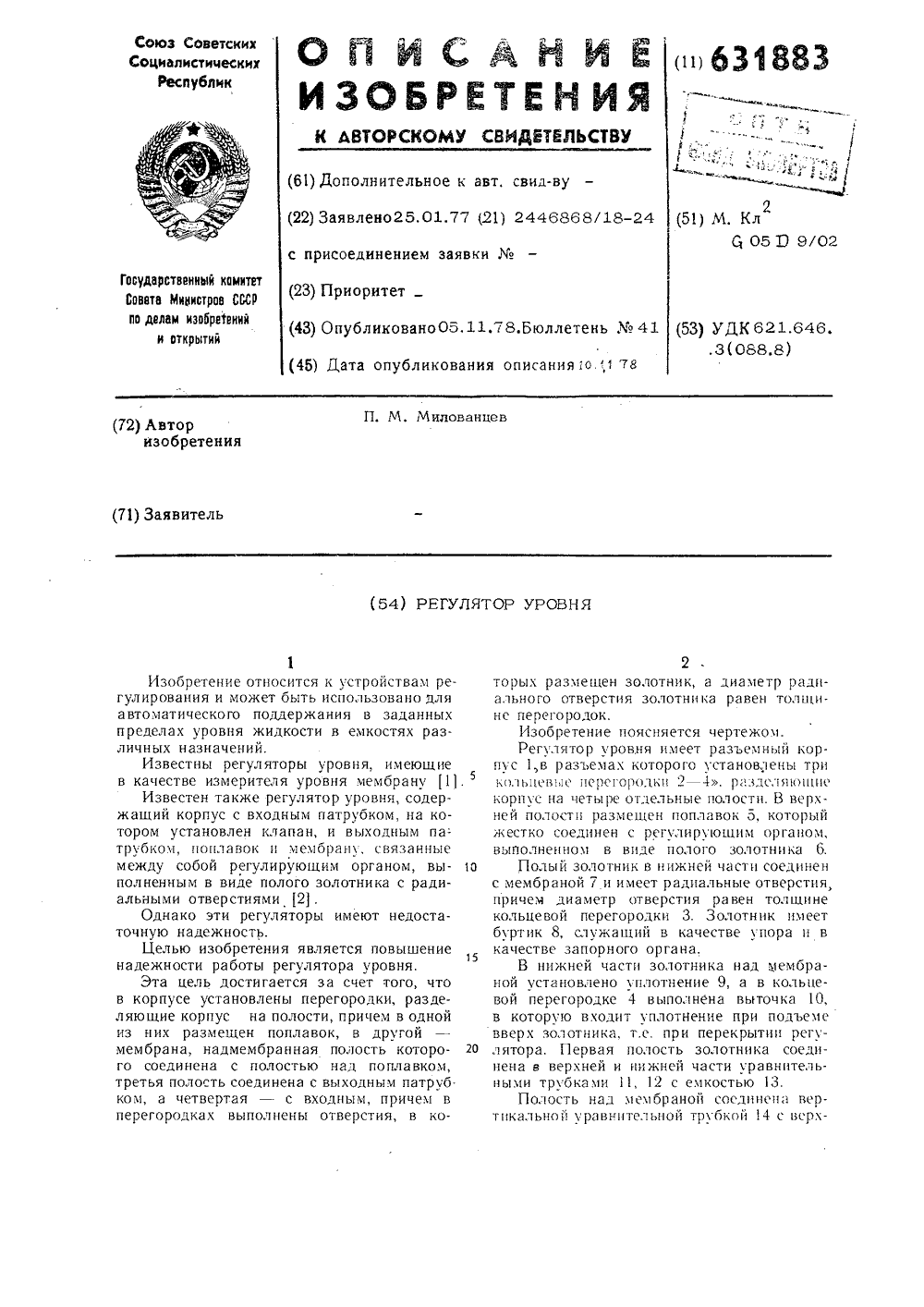

Номер патента: 631883

Опубликовано: 05.11.1978

Автор: Милованцев

МПК: G05D 9/02

Метки: регулятор, уровня

...через клапан 20.Вертикальная трубка 14 в рабочем положении регулятора заполнена жидкостью до верхйей кромки и поддерживает постоянное да влен ие на мембра ну сверху.Регулятор работает следующим образом. Жидкость под давлением поступает через вход)юй клапан 16 в полость, а из этой полс)сти - через радиальное отверстие внутрь полого золс)тинка 6, а из золотника через второе радиальное отверстие в полость, образованную 2 и 3 перегородками, и из этой пс)с)с)сти ио выходному патрубку 17 в емкость. При изменении уровня )кидкости в емкости, допустим при повышении уровня, подъемная сила поплавка Г увеличится, также и увеличится гидростатическое давление 6, под мембраной, следовательно, золотник 6 переместится вверх, и радиальное отверст...

Номер патента: 631884

Опубликовано: 05.11.1978

Авторы: Зархи, Олейник

МПК: G05D 9/04

Метки: емкостях, жидкости, уровня

...силу трения между дисками, на которые давит ж идкость.Цель изобретения - повышение надежности приспособления. Эта цель достигается тем, что на торно.вой поверхности жестко укрепленного в кор.пусе диска, обращенной к диску, установ.ленном на оси поплавка, расположены кольцевые выступы. С целью обеспечения техно.логичности приспособления, кольцевые выступы выполнены на цилиндрических, поверхностях втулок, установленных в отверстиях диска, жестко укрепленного в корпусе.На чертеже показано предложенное приспособлениее в разрезе.1 о Приспособление для регулирования уров.ня жидкости в емкостях содержит корпус 1, в котором жестко закреплен диск 2, ось 3 с поплавком 4 и подвижным диском 5, Вокруг отверстий в диске 2 выполнены 15кольцевые...

Номер патента: 631885

Опубликовано: 05.11.1978

Авторы: Высочанский, Хазбулатов, Чикинов

МПК: G05D 9/12

Метки: воды, гидротехнических, сооружениях, уровней

...выше емкости 5, трубопроводы 12 и 13, связывающие емкость 5 через золотниковый клапан 7 с приемной камерой 10 и напорной камерой 11, водо подъемный механизм, состоящий из насоса 14 и трубопровода 15, привод 16 водо- подъемного механизма, представляющий собой маломощный приводной электродвигатель, подключенный к источнику питания (например к аккумулятору) и электрический датчик 17 уровня.Устройство работает следующим образом.Понижение уровня воды в регулируемом нижнем бъефе 3 вызывает понижение поплавка 9, который, действуя через двухплечий шарнирный рычаг 8, перемещает золотниковый клапан 7, который открывает трубопровод 12 и одновременно перекрывает трубопровод 13. Вода из емкости 5 перетекает в приемную камеру 10 по трубопро- з 5...

Номер патента: 631886

Опубликовано: 05.11.1978

Авторы: Исаев, Петухов, Прокофьев

МПК: G05D 13/10

Метки: привод

...3 и через передаточный механизм 2 - вал 4, скорость вращения которого стабилизируется тормозным моментом, создаваемым трением грузов 6 о внутреннюю поверхность конической чашки 7.Постоянство скорости вращения вала 3 имеет место при равенстве момента двигателя 1 моменту сопротивления, состоящему из момента нагрузки на валу 3 и момента тормозного центробежного механизма. При максим ально возможном м ом енте дв ига тел я63886 Фор 51 ула изобретения 15 Составитель Е.,Ъ ниловРедактор И.,гаровевав Текрсл 0.,1 уговав Корректор С. Патр 1 шеваЗакво 634146 Тираж ВВ 1 По;и исиоеЦМИИПИ осуларствсииого ксиксвта Ссввеа Министров СССРпо делам ивооретенги и огкрьпай113035.,Москва, Ж 35. 1 и, шекав иаб., л. 15Филиал 11 Г Г 1;пеи, г. Ужгород, ул....

Номер патента: 631887

Опубликовано: 05.11.1978

Автор: Владимиров

МПК: G05D 13/12

Метки: вращения, регулятор, скорости

...с возможно большим удельным весом, например. минеральное масло или ртуть.На чертеже схематически изображен предложенный регулятор.Регулятор содержит вал 1 регулятора с жестко закрепленным на нем резервуаром 2, на котором размешена гарельчатая пру 2жина 3 с неподвижными радиальными перегородками 4. Пр ужи на закреплена одни м концом неподвижно, а другим концом подвижно с резервуаром, наполненным жидкостью до полного заполнения объема между тарелками и перегородками тарельчатой пружины через имеющиеся отверстия 5 в резервуаре.В регуляторе скорости вращения с датчиком, выполненным в виде тарельчатой пружины с перегородками внутри, уменьшено о количество подвижных звеньев, в результате чего сокращаются затраты на его изготовление на 20...

Номер патента: 631888

Опубликовано: 05.11.1978

Автор: Пиянзин

МПК: G05D 16/06

Метки: давления, редуктор

...10 имеют тепловой коц.такт с крыцкой 11, сцабжеццой сисгемой радйато)цых ПЛаСТИИ 12. КрИшка закрыва- ео ет замембранцую полость. Электротеплоизоляторы 13 отделяют мембрану, термоэлектрическую батарею и крышку от корпуса редуктора ц крышку от мембрацы. Подача электропитания на термоэлектрическую батарею ц цзмецсцис режима ее работы осу3 ее3 к 1 с 3 3, 31: Чт 13311( 131 13 3) бУ)О 3(Г 3уира,п 333 н, да133(33,3 к(33)1)Гг явлен.тся бц 1(с,3.,:,33 есек)3 1133:и."133 ц) 6, сосдцнсшеан с 6 Л 03;1 3, 11 ое)гл,е:13(3 х(ц 16.Раб(таст рсдуе.3 Г)р с.к 1 ду(Оних образом.1 13 н 33 да ч( э,1(.3(3 ец 1 чсИОГО УИ 1) 31(л ношс 2 Г 3 си 133)л(3 ( бло)ц 1 1) уц)3)плецип ца т(.)МО.злсктрнчсскю 6 Г)рек) 7 тепло, выдслнемос нп к1".1 гз 13,1(Ицьх цгестц 3(х...

Номер патента: 631889

Опубликовано: 05.11.1978

Авторы: Варанавичюс, Пабералис

МПК: G05D 16/06

Метки: давления, регулятор

...нетрудно достигнуть нетолько линейной зависимости поднятия давления в объекте регулирования при широком диапазоне изменения временного интерВала, но и более сложной функциональнойзависимости поднятия давления от временного интервала.Следует отметить, что предложеннцй регулятор подобным образом может работатьи при снижении давления в объекте регулирования. Для этого необходимо объектрегулирования подсоединить к патрубку 2,а патрубок 3 соединить с атмосферой,Эффективность изобретения Обеспечивазб ется ьозможностью применения сравинтель.но простого регулятора для поднятия давления В автоклаве,6388мембранной полостью 11, снабжена тепловым радиатором 17. Надмембранная полость13 соединена с подклапанной полостью 12посредством кольцевой...

Номер патента: 631890

Опубликовано: 05.11.1978

Автор: Маширов

МПК: G05D 16/10

Метки: давления, регулятор

...с полостью 12, закгцочеццой между торцом золотника 1 и дюм расточкц 4. Между затвором 3 и опорой 13 установлен шарик 14, предотвращающий передачу боковых усилий ца затвор со стороны цагрузочной пружины 15. Усилие затяжки последней может изменяться с помощью установленного в корпусе подвижного толкателя 16, перемегцаемого в осевом ггап 1 гав,генигг каким-либо устройством. В цен. тральцое отверстие 11 вставлен стержень 17 с буртом 18. Между торцом золотника 1 и буртом 18 расположена дополнительная пружи ца 19, поджимаюнаг бурт стержня к дну расточки 4.Регулятор давления работает следующим образом.Давление жидкости в полости 7 передается в полость 12 и нагружает дно расточки 4. В процессе работы усилие давления уравновешивается усилием...

Номер патента: 631891

Опубликовано: 05.11.1978

Автор: Полозов

МПК: G05D 16/10

Метки: давления, жидкости, регулятор

...4, индикаторный стер жень 7 и кромка Г клапана 3.На клапане 3 выполнена дополнительная рабочая кромка Б, запирающая седло 2. Площадь Г 1 является рабочей площадью напорного клапана и равна полной площади Гв поршня 4. Между клапаном 3 и индикаторным стержнемпредусмотрен зазор 6..,т,ал ГЕ еанРабочая жидкость из гидролиции нагнетания подводится к потребителю Т., передкоторым необходимо поддерж)вать задаццоедавление, и в полость А. Прц повышениидавлсн)ЕИ в гцдролинии нагнет)нп)я клапан 3и поршень,4 перемещаются, открывая рабочее окно по кромке В, и рабочая жидкостьпоступает в полость В первд поршнем 4и далее к потребителЕО 11, у КОторого величина рабочего давления может бьггь перемен .ной, Если давление в полости В ниже давления в...

Номер патента: 631892

Опубликовано: 05.11.1978

Авторы: Ефимочкин, Каменецкий, Костин, Левицкий, Соколовский

МПК: G05D 23/12

Метки: регулятор, температуры

...канал усилителя является выходным патрубком регулятора.Изобретение поясняется чертежом, на котором показан регулятор температуры. Регулятор температуры содержит корпус 1 с входным патрубком 2, в котором расположен сильфон с термочувствительцой жидкостью 3 и связанный с ним подвижной наконечник 4 и регулирующий орган - вихревой усилитель 5 с входными тангенциальными каналами 6 и 7 и осевым выходным каналом 8, который является выходным патрубком регулятора.Во время работы регулятора температуры подвижной наконечник 4 под действием температуры газа, протекающего через корпус 1, совершает осевые перемещения относительно входного канала 7, изменяя расход через этот канал.При равенстве расходов через каналы 6 и 7 закрутка потока в камере...

Номер патента: 631893

Опубликовано: 05.11.1978

Авторы: Домнин, Станьков

МПК: G05D 23/12

Метки: терморегулятор

...снабжено втулкой 5 с внутренним буртом, выполненной например, с толщиной стенки 0,05 0,15 мм из фторопласта Ф 40 С 15 М 1,5.Уплотнение с втулкой 5 закреплено на стержне 6 исполнительного элемента гайкой 7. Собранное уплотнение с втулкой 5 вводится во внутреннюю полость корпуса 1. После этого гайкой 7 создают натяг, получая требуемую герметичность. При повышении температу ры, термочувствительный элемент 2, расширяясь, перемещает стержень 6 вместе с уплотнением и втулкой 5.Тонкостенная втулка с внутренним буртом, выполненная из эластичного материала с низким коэффициентом трения, закрепленная на общем стержне, изолирует уплотнение от внутренней поверхности корпуса и позволяет уменьшить трение при перемещении исполнительного элемента и...

Номер патента: 631894

Опубликовано: 05.11.1978

Автор: Шор

МПК: G05D 23/19

Метки: терморегулятор

...20кристалле полупроводника с термостатируемым устройством 4.На фиг.2 показана выходная вольт-амперная характеристика транзистора . Кривая ) соответствует температуре кристаллаТ 1, а кривая- Температуре Т, большей чем Т. Кривые выбраны так, что они пересекают ординату 7, соответствующую току источника 2 в точках с абсцнссами; кривая- Ои,- , максимальное напряжение на коллекгоре, а кривая- Б . - напряжение насыщения транзистора.При постоянном токе коллектора рассеиваемая мощность пропорциональна напряжению на коллекторе, т, е, определяется температурой кристалла, причем при росте температуры мощность уменьшается, При соответствующем тепловом сопротивлении кристалл-окружающая среда изменению температуры окружающей среды от минимальной до...

Номер патента: 631895

Опубликовано: 05.11.1978

Авторы: Баумберг, Файн

МПК: G05D 23/19

Метки: методических, многозонных, печей, режима, теплового

...устройству.На чертеже приведена структурная схема системы.В каждом 1-м контрольном сечении технологической линии прокатки (1 = 1, 2,п) установлены датчик 1;, фиксирующий про631895 Формула изобретения СоставитсяТехрел О.,1Тираж 991(орректор ( .Подписноепиетров ( ССй Редактор Л. Утехи)Заказ 6342/471ИИПИ Госу им)р иста М открв;т я наб,да рствсн) по делам3035, Москва. иал П 1 П .Пате д. 4/5оектная,уск хождение штуки прокатываемого металла 2 через это сечение, формирователь импульсов ; Зт, измеритель средней скорости счета импульсов 4 а так же общие для всех п се чений сумматор 5, корректирующее устройство 6 и исполнительный орган 7.При каждом прохождении штуки прокатываемого металла 2 через 1-е контрольное сечение в датчике 1...

Номер патента: 631896

Опубликовано: 05.11.1978

Авторы: Погорельский, Туркин

МПК: G05D 23/24

Метки: воздуха, помещениях, температуры

...содержит установленный в каждой зове датчик температуры 5, включенный в цзмерительный мост 6. к диагонали которого подсоединены два входа усилителя 7, а выод усилителя связан с регулирую 1 цим органом 8 соответствующей систе тег 1 лосцабжсн 1 ия. К каждому ходу усилителя дополнительно подключен преобразователь 9, выполненный в виде катушки631 с сердечником, и сердечник 10 катушки одного из преобразователей механически связан с регулирующим органом 8 системы теплоснабжения 3, а сердечник 11 катушки другого преобразователя - с регулирующим органом 8 системы теплоснабжения 4. 5Устройство работает следующим ооразом.Г 1 ри отклонении температуры воздуха, например в помещении зоны 1, изменяется вел ичина сопротивления датчика температуры...

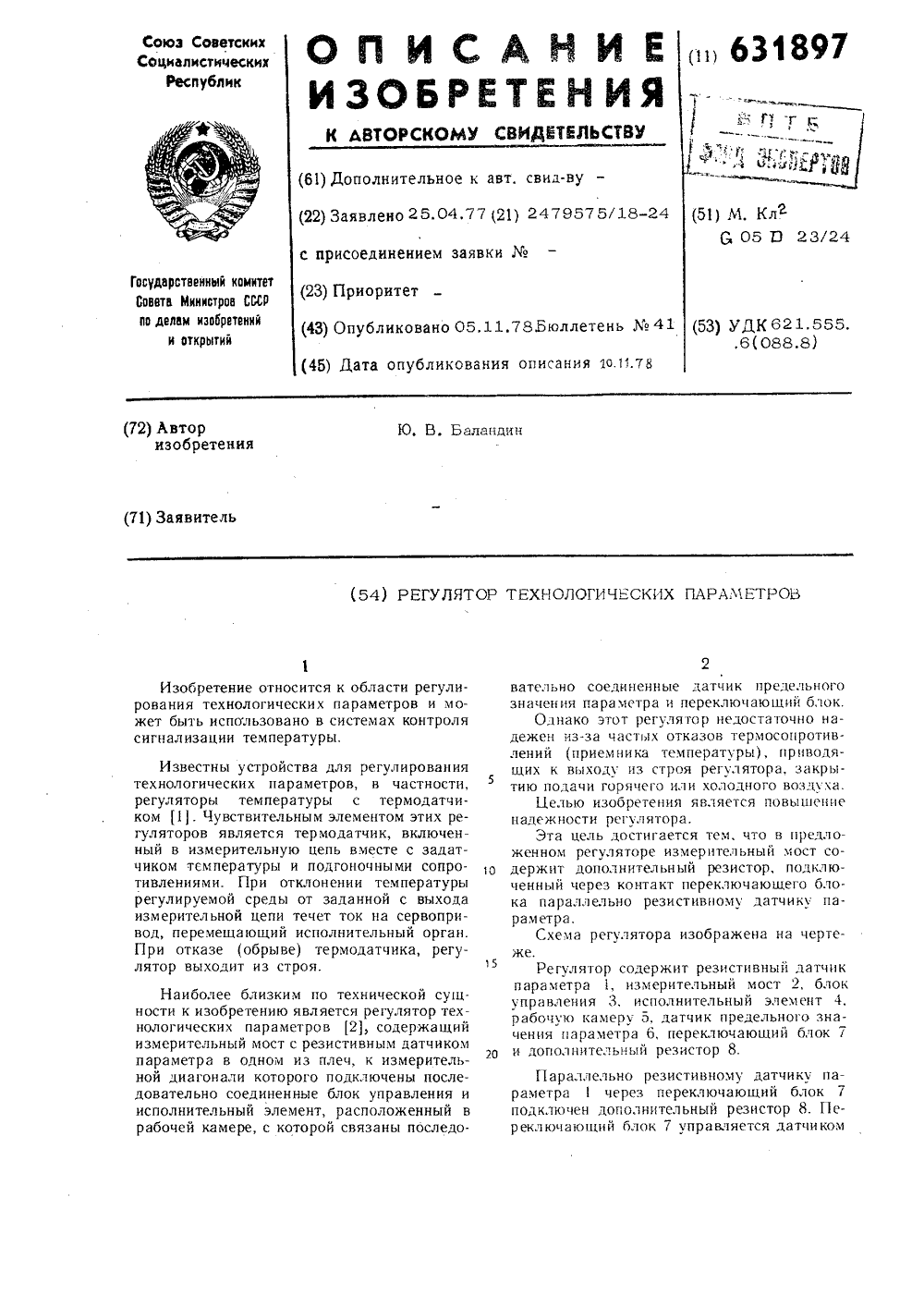

Номер патента: 631897

Опубликовано: 05.11.1978

Автор: Баландин

МПК: G05D 23/24

Метки: параметров, регулятор, технологических

...исполнительный элем ент 4. рабочую камеру 5, датчик предельного значения параметра 6, переключающий блок 7 и дополнительный резистор 8. Параллельно резистивному дат раметрачерез переключающий подкгпочен дополнительный резисто р екл ючающий блок 7 управляется д63189 Формула изобретения 36. С исполнительным элементом 4 связана заслонка 9.Исполнительный элемент 4 может воздействовать на изменение температуры, вл ажности, р асхода, да влен ия и т, д. 5Регулятор технологических параметров работает следующим образом.При отклонении температуры от заданной в месте установки датчика 1 на выходе измерительного моста 2 появляется напряжение разбаланса соответствующей полярнос ти. Усиленный сигнал через блок управления 3 воздействует на...

Номер патента: 631898

Опубликовано: 05.11.1978

Авторы: Канавцев, Смирнов, Соловьев, Хорунжин

МПК: G05D 23/30

Метки: термостат

...температуры размещены на тепло- проводящих пластинах 7, которые закреплены на нару.кной поверхности камеры.Термостат работает следующим образом.При включении термоэлектробатареи начинает охлаждаться камера и находящееся в ней вещество. При изменении агрегатного состояния вещества из, еняется его объем.20При этом сильфон 2 расширяется и его подвижное дно с установленньв на нем штоком перемещается. Так как шток выполнен из теплопроводного материала, то его температура близка к температуре вещества, на631898 Формула изобретения 4 Редактор Л. УтехинаЗаказ 6342/47 Составитель В. Крюковхред О. Луговая Корректор С. Шраж 99 Подписное дарственного комитета Со делам изобретений и Москва, Ж, Раушска П Патент, г. Ужгородвета Министровоткрытийиаб.,...

Номер патента: 631899

Опубликовано: 05.11.1978

Авторы: Алексеев, Арефьев, Левчук

МПК: G05D 23/30

Метки: термостат

...заодно со стенками, Остальное пространство полости занимает насыщенный пар теплоносителя. На поверхности внешней стенки 2 термостатируемой камеры 1 за пределами термостатируемого объема расположен нагревательный элемент 6.Датчик 7 закреплен в зоне расположения нагревательного элемента 6 непосредственно на поверхнос и термостатируемой камеры 1 или на наружной поверхности тепло- изоляционной прокладки 8, разделяющей термостатируемую камеру 1 и нагревательный элемент 6.Терйостат работает следующим образом, При понижении (повышении) температу ры наружной среды остывают (нагреваются) стенки термостатируемой камеры 1 и датчика 7, в результате чего от датчика 7 поступает усиленный электронной схемой регулирования сигнал на исполнительный...
