G05D — Системы управления или регулирования неэлектрических величин
Устройство для управления положением объекта
Номер патента: 1327068
Опубликовано: 30.07.1987
МПК: G05D 1/00
Метки: объекта, положением
...с выхода блока 3 опроса поступают ца вход элемента 6 И и при наличии первой "1" в последовательности на информационном выходе блока 3 опроса, перебрасывающей триггер 4 в единичное состояние начинают 1Упроходить на счетный вход счетчика 7, который осуществляет их счет, Каждая "1" в последовательности сигналов с информационного выхода блока 3 обес. печивает перезапись кода со счетчика 7 в регистр 5., код в регистре 5 соответствует длине проекции изделия на поле фотодатчиков, Код, хранящийся и регистре 5, по окончании цикла опроса фотодатчиков блоком 3 и появлении сигнала "Конец опроса" на третьем выходе блока 3 сравнивается в блоке 8 сравнения с задаваемым вычислительным блоком 9 кодом, Если коды це совпадают, ца соответствующсм...
Самоочищающийся запорно-регулирующий вентиль
Номер патента: 1327069
Опубликовано: 30.07.1987
Авторы: Назаров, Сайфиев, Шмидт
МПК: G05D 7/01
Метки: вентиль, запорно-регулирующий, самоочищающийся
...4. Они образуют жесткую поверхность, ограничивающую деФормацию эластичного трубопровода подвоздействием давления жидкости. Определенный интервал между нитями обеспечивает необходимую прочность эластичного трубопровода 4. При необходимости изменения характеристик потокажидкости выводят зубцы устройства 11фиксации из зацепления с зубцами пластины 25 на кожухе 22, освобождают рычаг 10 управления и поворачивают еговдоль прорези на некоторый уголПри этом одновременно поворачиваетсяна такой же угол подвижная втулка 6с держателем 9 относительно втулки 14.При повороте втулки 6 множество нитей 12 образует геометрическую поверхность воднополостный гиперболоид. Из свойства однополостного гипербо- лоида известно, что в средней части между...
Устройство для регулирования процесса реагентной очистки сточных вод
Номер патента: 1327070
Опубликовано: 30.07.1987
МПК: G05D 7/06
Метки: вод, процесса, реагентной, сточных
...5 импульсов подключен к суммирующему входу, а второй - к вычитающему входу реверсивного счетчика 7, Выход реверсивного счетчика 7 соединен с третьим управляющим входом коммутирующего блока 6, к четвертому информационному входу которого подключен блок 8 задающих сиг 35 налов. Выход коммутирующего блока 6 соединен с входом пропорционального регулятора 9, связанного своим выходом с исполнительным механизмом 4.40Селектор 5 импульсов выполнен двухканальным. Он выделяет из входных сигналов импульсы, длительность 1: которых удовлетворяет условиюмин где Г,н - заданный пороговыи уровень,45 Вход первого канала соединен с выходом "Загрязнение" сигнализатора 1, а вход второго канала - с выходом "Реагент". Выходы каналов селектора 5...
Регулятор уровня верхнего бьефа
Номер патента: 1327071
Опубликовано: 30.07.1987
Автор: Обухов
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
...грани 5 с бортами 6, 45 при этом момент от сил гидродинамического давления воды превышает момент от сил веса створок 1, и наоборот, при уменьшении - момент от сил веса створок 1, а при уменьшении мо мента от сил гидродинамического давления воды на плоские грани 5 с бортами 6 грани створки 1 прикрываются,Регулятор уровня верхнего бьефа работает следующим образом. 55При появлении воды в верхнем бьефе сооружения она начинает перетекать через зазоры между плоскими гранями 5 с бортами 6 и боковыми граня 71 2ми 4 и в объем, образованный криволинейными поверхностями створок плоскими гранями 5 с бортами 6 и боковыми гранями 4 (при закрытом, положении регулятора), т,е. уровень воды в этом объеме и в верхнем бьефе одинаков. Таким образом, только...
Пропорциональная система питания-дозирования
Номер патента: 1327072
Опубликовано: 30.07.1987
Автор: Шляутярис
МПК: G05D 11/00
Метки: питания-дозирования, пропорциональная
...рабочей среды и соедини-, 25 тельные трубопроводы 6 и гСистема работает следующим образом.При понижении уровня смеси в резервуаре 1 поплавок опускается и через систему тяг переключает распределитель в положение, при котором рабочая среда по трубопроводу Ридет в ципиндр 7, перемещая его шток направо, при этом шток цилиндра 8, последовательно соединенного с цилиндром 7, перемещается влево и рабочая среда по трубопроводу о сбрасывается через распределитель б.Цилиндры 7 и 8 являются исполни 40 тельными механизмами, управляющими подачей соответствующих доэируемых компонентов смеси. Влагодаря последовательному соединению этих цилиндров трубопроводом 5 подача обоих компонен.45 тов смеси пропорционально увеличивается, Шток задающего цилиндра...
Регулятор давления газа
Номер патента: 1327073
Опубликовано: 30.07.1987
Авторы: Демидов, Терентьев, Чечулин
МПК: G05D 16/06
Метки: газа, давления, регулятор
...4 выполнен буртик 24,контактирующий с днищем 25 первогостакана 8 или с ограничителем 26, выполненным на первом стакане,Устройство работает следующим образом.До тех пор, пока уплотнение 9 наосновном регулирующем органе 7 сохраняет герметичность, регулятор работает обычНым образом. После того, какгерметичность основным регулирующиморганом потеряна, происходит включение дополнительного регулирующего органа 8 в работу и выключение основного регулирующего органа 7 в следующей последовательности. Основной регулирующий орган 7 находится в контакте с седлом 10, но изза негерметичности уплотнения 9 происходят перетечки газа в полость 6 и через канал 17 в полость Ь , Давление газа в полости 5 повышается, Под воздействием давления газа,...
Регулятор давления
Номер патента: 1327074
Опубликовано: 30.07.1987
Автор: Паринов
МПК: G05D 16/06
...при нулевом расходе среды (перекрытых потребителях). Таково исходное состояние регулятора.В начале потребления среды давление в полости 21 падает, сила С перемещает через шток 9 клапан 10 вниз и давление в полостях 20 и 19 выравнивается. Через зазоры между поршнем 14 и стаканом 12 происходит утечка, если ее будет достаточно, то давление в полости 21 возрастает и регулятор работает только за счет клапана 10, а если нет, то открывается стакан 12 (отходит от уплотнителя 16) При этом магнит 11 выполняет роль упора, коснувшись стакана 12 или закрепленной на нем ферромагнитной пластины 13, Среда из полости 19 через перфорированную юбку 15 поршня 27074 2поступает в полость 21 и к потребителям. При достижении давления, заданного силой С,...
Электрогидравлический регулятор давления
Номер патента: 1327075
Опубликовано: 30.07.1987
Авторы: Давлюд, Ковалевский, Матвеев, Новиков, Яценко
МПК: G05D 16/08
Метки: давления, регулятор, электрогидравлический
...19 управленияс каналом 20 задающего давления, в результате чего прекращается поступление5рабочей жидкости в полость 17 управления, в которой устанавливается давление, пропорциональное поданному напрякению на электромеханический преобразователь 5.10По мере заполнения регулируемыхобъемов рабочих цилиндров тормозныхприводов давление в них, а следова -тельно, и в камере 18 обратной связи повышается. При выравнивании усилий, действующих на торец золотника3 со стороны камеры 18 обратной связи и на ступень большего диаметра 4со стороны полости 17 управления,подпружиненный регулирующий золотник 3 перемещается вниз, занимаетсвое среднее нейтральное положение иразъединяет канал 22 нагнетания сканалом 23 регулирования, в результате чего...
Регулятор давления
Номер патента: 1327076
Опубликовано: 30.07.1987
Автор: Оганян
МПК: G05D 16/10
...17 и 18, где вупор 17 упирается пружина 19, контактирующая с подвижной перегородкой 10. Составной дросселирующийканал может быть выполнен из гофрированной трубки 20, имеющей переменный шаг и высоту гофр.Регулятор давления работает следующим образом,Рабочая среда высокого давленияподается во входную полость 2 к клапану 4 и седлу б и через калиброванные отверстия 8 поступает В дополнительную полость 11, где, увеличивая давление до давления в входнойполости 2, перемещает подвижную перегородку 10, нагружая пружину 19,раздвигая составной канал 9, т,е.изменяядлину канала 9 и шаг гофр,Далее регулировочным винтом 16 регулируют открытие клапана 4, где рабочая среда проходит через седло 6,составной канал 9 дросселируется дозаданного давленияи...
Устройство для управления тепловым режимом печи с импульсной подачей топлива
Номер патента: 1327077
Опубликовано: 30.07.1987
Авторы: Белов, Гречишников, Курносов, Энно
МПК: G05D 23/19
Метки: импульсной, печи, подачей, режимом, тепловым, топлива
...с 1-с 1 Соответственно частота включенийдвухпозиционного регулирующего органа устройства уменьшается до нуляпри с 1 - -0 и 1 в 1, Общее количествовключений регулирующего органа приэтом по сравнению с работой при постоянном периоде следования импульсов(постоянной частоте) значительноменьше, что повышает располагаемыйресурс устройства в целом.На фиг. 1 изображена блок-схемапредлагаемого устройства; на фиг, 2временные диаграммы работы устройства,Устройство содержит термодатчик 1и задатчик 2 температуры, выходы которых соединены с элементом 3 сравнения, выход которого соединен свходом регулирующего блока 4, выходкоторого соединен с первым входомнуль-органа 5, с вторым входом которого соединен выход генератора б пилообразного напряжения, а...
Устройство для экстремального регулирования жидкофазных экзотермических процессов
Номер патента: 1327952
Опубликовано: 07.08.1987
Авторы: Балабанович, Евстигнеева, Шило
МПК: B01J 19/00, G05D 27/00
Метки: жидкофазных, процессов, экзотермических, экстремального
...по рециркуляционной линии поступает в микрореактор 2. Температура реакционной смеси на входе и выходе микрореактора 2 измеряется с помощью термодатчиков 3 и 4. В микрореактор 2 дозирующееустройство 5 подает небольшую дозу одного из реагентов с частотой, задаваемой генератором 6. Выходные сигналы с термодатчиков 3 и 4 до и после подачи дозы сравниваются на элементе 7 сравнения, выходкоторого соединен с входом регулятора 8,который в соответствии со знаком приращения воздействует на исполнительные механизмы 9.На фиг. 3 изображено изменение параметров процесса при управлении предлагаемым устройством при подаче возмущенияпо начальной концентрации одного из реагентов, например того же, что подаетсяв микрореактор (С), где С, Сщ -...
Способ управления пуском установки жидкофазного окисления углеводородов
Номер патента: 1328341
Опубликовано: 07.08.1987
Авторы: Балакирев, Кобяков, Левин
МПК: C07B 33/00, G05D 27/00
Метки: жидкофазного, окисления, пуском, углеводородов, установки
...1 О и 1 направляют на вход сумматора 14, в котором вычисляют перепад температур газожидкостного потока в конденсаторе:(8) Затем сигнал ЬТ,с выхода сумматора 14 подают на вход регулятора 15,на второй вход которого подают заданиеТпо перепаду температур наконденсаторе, В регуляторе 15 корректируют постоянную составляющую пульсирующей подачи воздуха по формуле О Р )-О .,) К,(аТ, (9)"О ( ) и О (ь,) - выходные сигналы регулятора в моментывремении ,р,Т, - входной сигналрегулятора вмомент временил,где ЬТ.(";) О (ь) иО входной сигнал регу-.1 лятора в момент времени Твыходной сигнал регулятора в моментылвремени ь и ь(1=1,2, ,); Регулирование температуры в зонах . реактора выполняется так, чтобы обеспечить интенсивное протекание процесса...
Способ автоматического управления проточным реактором сульфирования
Номер патента: 1328342
Опубликовано: 07.08.1987
Авторы: Дейнекина, Золотарева, Плахтий, Якимчук
МПК: C07B 43/02, G05D 27/00
Метки: проточным, реактором, сульфирования
...ангидрида, вычисленного по расходу отработанногосульфирующего агента (Д 16) и егоконцентрации (Д 17). 1 ил. рации сульфирующего агента. Сигнал с датчика 12 температуры смеси на выходе из реактора поступает на регулятор 13 температуры, который управляет клапаном 14 на линии подачи хлад- агента.Кроме того, одновременно сигналы с датчиков расхода 1 и концентрации 11, установленных на линии подачи сульфирующего агента в проточный реактор, поступают на блок 15 умножения, а сигналы с датчиков расхода 16 и концентрации 17, установленных на линии выхода отработанного сульфирующего агента из проточного реактора, поступают на блок 18 умножения, а с выходов блоков 15 и 18 умножения поступают на регулятор 19 соотношенияНа регулятор 3. соотношения...
Способ автоматического управления процессом синтеза малеинового ангидрида
Номер патента: 1328346
Опубликовано: 07.08.1987
Авторы: Иванов, Кружков, Смирнов
МПК: C07C 57/145, G05D 27/00
Метки: ангидрида, малеинового, процессом, синтеза
...математические модели объекта, связывающие входные и выходные переменные объекты. Поскольку реактор синтеза представляет собой нестационарный объект, в первую очередь из-за старения и перио 25 30 35 40 453 1328346 4дической замены катализатора, то и воздушной смеси, расплава солей в модели объекта должны быть нестацио- аппарате, а также расход бензола. нарными, учитывающими активность ка- Можно выделить три зоны аппарата, тализатора. Построение таких моделей. где реакция идет наиболее интенсив-. достигается при использовании адап но, т.е. температуры достигают мактивных принципов идентификации. Адап- симальных значений и резко меняются тивная корректировка математических при изменении входных переменных, моделей позволяет следить за...
Автоматизированная установка для приготовления растворов соляной кислоты в производстве желатина
Номер патента: 1328358
Опубликовано: 07.08.1987
Авторы: Красовский, Леонтьев, Пучинин, Трусенев, Хасанов
МПК: C09H 1/00, G05D 27/00
Метки: автоматизированная, желатина, кислоты, приготовления, производстве, растворов, соляной
...концентрации растворов кислоты после каждой ступени смесителя обеспечивает работу установки в непрерывном режиме, повышает точность стабилизации концентрации растворов соляной кислоты и способствует полной утилизации кислых вод.В связи с тем, что предлагаемая установка имеет максимальную производительность по кислым водами а их приток в сборник кислых вод непостоянен, возможны случаи полного опорожнения сборника кислых вод, что является нежелательным режимом работы установки, могущим привести к значительным колебаниям концентрации растворов и даже к аварийной ситуации. Для устранения этих явлений в случае отсутствия кислых вод необходимо вместо них подавать в сборник чистую воду, но в минимально возможном количестве и только в...
Устройство для управления потоком в русле канала
Номер патента: 1328798
Опубликовано: 07.08.1987
МПК: G05D 9/02
...образом.Пусть в русле канала 1 существуетноминальное состояние с расходом О= В Н, Ч, где В - ширина русла кана -ла 1; Н, - текущий уровень; Ч - свепняя скорость потока. Для выбранногопрямоугольного русла В - величинапостоянная. Расход Я можно изменитьтолько через головной водозабор, находящийся на неограниченном расстоянии от водовыпуска 2, поэтому Ястрого фиксированная величина.Если требуется повысить уровеньпотока в русле. канала 1, а значит,и в боковом водовыпуске 2 до значения Н , которое задается от управляемого источника 6 давления. Разность (Н -Н,) положительна, следовательно, в гибкие оболочки 7 нагнета. - .ется воздух от источника 6 давленияи высота элементов 3 шероховатости1 2в русле канала 1 увеличивается с Н до НЗа...
Многоканальное устройство для контроля температуры
Номер патента: 1328799
Опубликовано: 07.08.1987
Авторы: Беляков, Богданов, Костяшкин, Москвитин
МПК: G05D 23/19
Метки: многоканальное, температуры
...коэффициентов а, и Ь,. для каждого из датчиков температуры. Полу,ченные значения а; заносятся в первый блок 24 памяти, а Ь, - во второй блок 25 памяти.В основном рабочем режиме переключатель 32 устанавливается во второе положение. В результате подсчета от генератора 5 импульсов счетчиком 6 импульсов опроса на его кодовом выхоо де последовательно меняется значение кода номера инкубатора. Так же как и в градуировочном режиме к преобразователю 7 сопротивление - код через первый коммутатор 8 поочередно подключаются датчики 3 температуры, а5 132879через коммутаторы 11 и 12, управляемые дешифргтором 13, - эталонные резисторы 9 и 10 (К К) начала и конца шкалы преобразователя 7 сопротивление- код,5Таким образом, один раз за циклопроса на...
Устройство для регулирования температуры
Номер патента: 1328800
Опубликовано: 07.08.1987
Авторы: Гришаков, Титов, Шубин
МПК: G05D 23/19
Метки: температуры
...первоготриггера 13, входящего в состав регистра 7, и на четвертый вход дешифратора 8.В исходном состоянии частота разностного сигнала зависит от температурыв рабочем объеме термостатируемого объекта, причем эта частота нижечастоты, поступающей на тактовый входрегистра 7 сдвига. По мере прогреватермостатируемого объема частота разностного сигнала приближается к частоте, снимаемой с выхода управляемогоделителя частоты, и при достижениив контролируемом объеме заданной температуры, частота сигнала, поступающего на тактовый вход регистра 7,должна быть ровно в четыре раза вышечастоты, поступающей с выхода смесителя 6, а назначение дешифратора 8зафиксировать момент, когда частотывходных сигналов находятся в указанном соотношении. В этом случае...
Устройство для автоматического управления распределением нагрузки между параллельно включенными аппаратами
Номер патента: 1330074
Опубликовано: 15.08.1987
МПК: C01D 7/18, G05D 27/00
Метки: аппаратами, включенными, между, нагрузки, параллельно, распределением
...поступает на вторые входы вторых блоков 10 умножения. На первые входы этих блоков поступают сигналы от вторых блоков 16 деления, посредством которых вычисляют коэффициенты коррекции расходов по общей нагрузке. Указанные коэффициенты определяются как доля, занимаемая расходом перерабатываемого потока на данный аппарат (сигналы от датчиков 5) в общей сумме расходов на все аппараты (сигнал от общего сумматора 15). Таким об1330074 3разом, при равенстве масштабированных значений выходных параметров, коэффициенты коррекции по общей нагрузке характеризуют (прогнозируют) относительные производственные возможности аппаратов. Перемножением сигналов: о коэффициенте коррекции и об отклонении фактического суммарного расхода от заданного,...

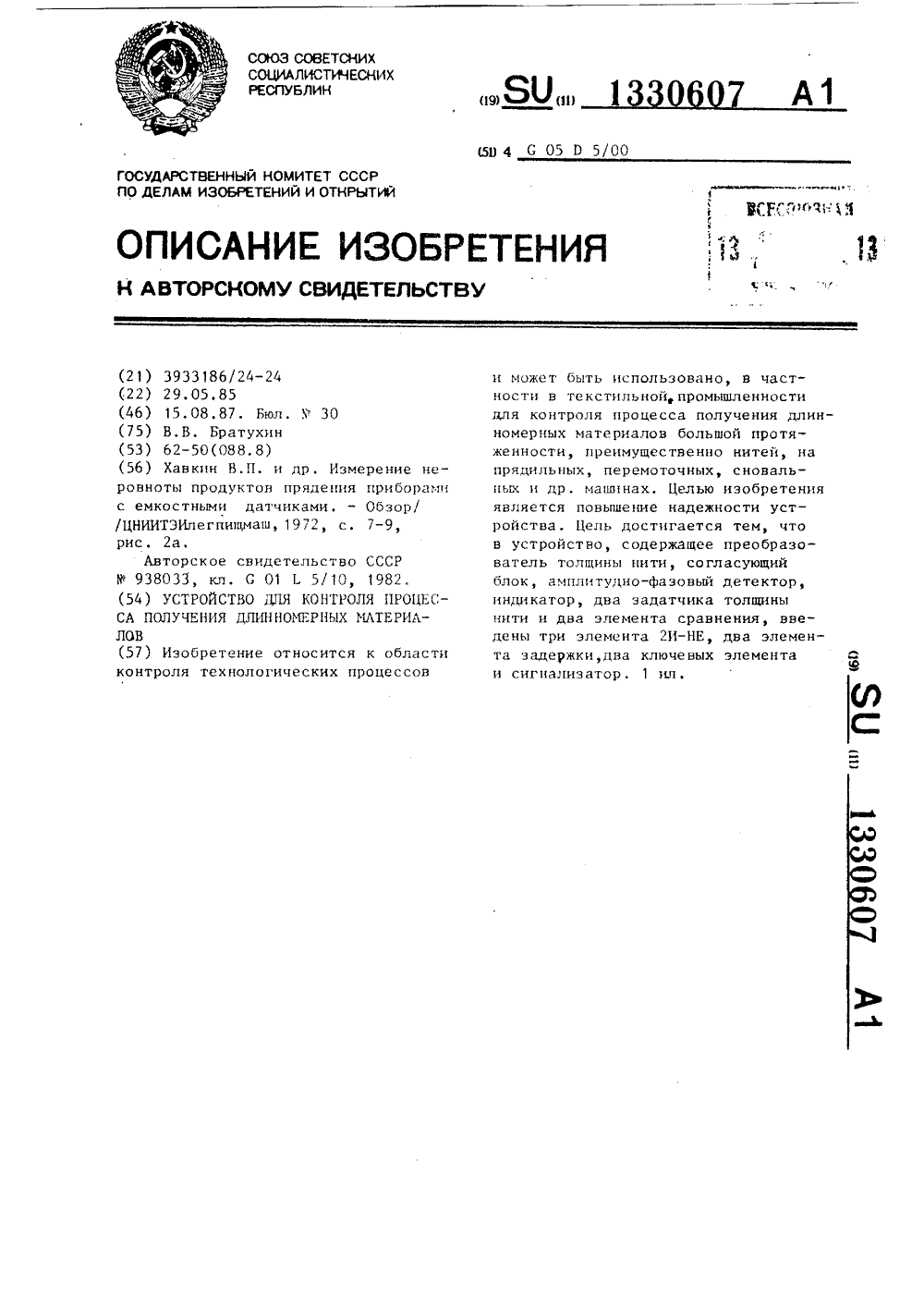

Устройство для контроля процесса получения длинномерных материалов
Номер патента: 1330607
Опубликовано: 15.08.1987
Автор: Братухин
МПК: G05D 5/00
Метки: длинномерных, процесса
...1 знаку отклонения. Текущее значениео ншцы нити контролируется индикатором 7, подк 5 ютеннм к выходу блока6. Елок 5 служит длл согласования выходного сопротнленя моста с Лф детектор)м б. Задзтчсками 8 и 9 преднаритс:льцо устацанлис 5)т нижции и верхний тс хологи еские допуски по толщине ити. Их выходные напряжения посгуают на входы элемеТов 10 и 11сравнения, вторые входы которых соецинены с выходом детектора 6. Выходы элементов 1 О и 11 сравнения связацы с логическим блоком 12, выполненным на трех элементах 2 И-НЕ.бсэта логического блока 12 осуществляется в следующей последоватс.л ь н 0 сиБ момент времени: толщина нитисце преньшает установленных допусков, 1 11 ри этом на выходе элемента 10 сравнен)т формируется сигнал "0", на выходе...
Регулятор расхода
Номер патента: 1330608
Опубликовано: 15.08.1987
МПК: G05D 7/01
...7 гильзы 5 и кромки 8 окон 4 образуют дросселирующий элемент 9. На конце гильзы 5 выполнен отража - тель 10 струи в виде профилированной кольцевой канавки. Гильза 5 поджата пружиной 11 через упор 12 и пружинное кольцо 13, Пружина 1 1 удерживается в стакане 1 пружинным кольцом 14 через компенсационную шайбу 15 и упор 16,Регулятор расхода работает следующим образом. Поток рабочей жидкости иэ входного осевого канала 3 подается к дросселирующему элементу 9, вытекая из него под углом к оси, ударяется в цилиндрическую часть профилированной кольцевой канавки отражателя 10 струи и продолжает двигаться в осевом направлении, Так как два дросселирунэщих элемента 9 расположены диаметрально, результирующая радиальных сил от потока рабочей...
Устройство для регулирования расхода
Номер патента: 1330609
Опубликовано: 15.08.1987
Авторы: Валентинов, Лебедев, Новоточинов, Старобахин
МПК: G05D 7/03
Метки: расхода
...работает следующим образом.Ключевыми элементами 15 пульта 13управления выбирается нужное фиксированное положение устройства Откры 1( 1(11 (1т о , Закрыто ил и Среднее положеци е " . При замыкании ключа " Пуск " 1 5и д пр я же цие пи г л цп я подается на элемент 1 7 задержки и пне вмо клапа н 1 4 ,который подает импульс давления в камеру 5 и ны зыв д е т перемещение сильфо 1 вызывает изменение динамического35 сопротивления потоку и изменение его расхода.(1015 20 30 40 45 50 55 ца 6 вцг,что в свою очередь, обеспечивает перемещение сцльфоцд 8 ц запорного оргдцл 4 до максимального нижнего положения - максимально открытогосостояния. Элемент 17 задержки черезопределенное время замыкает выходключа 18, через ключевые элементы 15подает...
Регулятор расхода
Номер патента: 1330610
Опубликовано: 15.08.1987
Автор: Багич
МПК: G05D 7/06
...в сильфонах 24 и 26, Давление жидкости, находящейся между сильфонами 12 и 13 всильфоне 23 и в цилиндре 22 также меняется в связи с перемещением оснований 27 и 28 вправо (влево) и с деформацией сильфонов 24 и 26. С увеличением подаваемой мощности на термо-.преобраэователь 8 давление жидкостив пространстве между сильфонами 12и 13 падает, сильфон 23 теряет воз1330610 можность деформироваться, так как его затвор 30 упирается в верхнее седло 31 корпуса регулятора 11, и регулирующий оргац 14 увеличивает расход пропускаемой среды. Расход по 5 тока соответствует заданному переменным резистором 2, связанным с регулирующим органом 14, Увеличение или уменьшение давления регулирующей10 среды приводит к автоматическому увеличению давления в...
Устройство для регулирования уровня воды в верхнем бьефе гидротехнического сооружения (его варианты)
Номер патента: 1330611
Опубликовано: 15.08.1987
МПК: G05D 9/02
Метки: бьефе, варианты, верхнем, воды, гидротехнического, его, сооружения, уровня
...равенство моментовот си 11 действующих ца затвор 1, нарушается и последний приходит в движение, открывая выпускное отверстие4 и сбрасывая излишки воды в нижнийбьеф. Одновременно нарушается равенство притока и оттока воды из водоцацолцяемой емкости затвора. В то жевреГ 1 я по мере открытия затвора 1 свободная поверхность воды скользит по напорной грани водонаполняемой емкости затвора 1, что приводит к изменению площади живого сечения профилированного выреза 3.Новое равновесное состояние затвора наступает при восстановленииравенства моментов от сил, действующих на затвор 1, и равенство притока и оттока воды из водонаполняемойемкости затвора 1.При понижении уровня воды в верхнем бьефе процесс повторяется в обратном порядке,Профиль...
Регулятор давления газа
Номер патента: 1330612
Опубликовано: 15.08.1987
Авторы: Ермаков, Железный, Котов
МПК: G05D 16/06
Метки: газа, давления, регулятор
...поршня 15 наего площадь. Этот перепад давлениян полостях 13 и 14 должен быть всегдабольше перепада давления, необходимого для перемещения подвижной втулкиклапана 3 влево на полный ход.Если при уменьшении расхода данление на выходе регулятора станет вышезаданного пружиной 23 пилотного устройства, мембрана 24 перемещаетсявверх, клапан 26 открывается и частьгаза иэ полости 5 исполнительногоустройства сбрасывается на выход 7,при этом клапан 3 перемещается впраЬ во, расход через регулятор уменьшается и давление на выходе снижается.дозаданного.При увеличении отбора газа давление на выходе регулятора падает нижезаданного, при этом мембрана 24 пилотного устройства перемещается вниз,открынается клапан 25 и газ подаетсян полость 5...
Регулятор давления
Номер патента: 1330613
Опубликовано: 15.08.1987
Авторы: Калиниченко, Маргулис, Сошников
МПК: G05D 16/06
...1 ил привбднт к повышениюдавления, поддерживаемого регулятором, то уменьшениеусилия пружины 8 приводит к уменьшению настроенного давления в полостинад чувствительным элементом 10 и,следовательно, при оптимальном значении жесткости пружины 8 происходиткомпенсация отклонения давлениярегулятора, вызваного изменением тем 10 пературы,Таким образом, если предполагаемая погрешность расходного регулятора, вызванная изменением температу Ры изменение жесткости клапанной пружины под воздействием изменения температуры;предварительное поджатиеклапанной пружины;эффективная площадь основного чувствительного элемента,и погрешность от изменениятемпературы узла заданиядавления где С - изменение жесткости дополнительной пружины под воздействием...
Термогигростат
Номер патента: 1330614
Опубликовано: 15.08.1987
Авторы: Замилов, Мухамедов, Соколов
МПК: G05D 22/00
Метки: термогигростат
...33. Внутри гигрокамеры 26 размещаютсяприборы 34, В крышке термостата 2имеется штепсельный разъем 35 длядистанционных приборов н прозрачноеокно 36 для визуальных отсчетов понедистанционным приборам. Вся система жидкостной циркуляции теплоизолирована и помещена в кожух 37,Термогигростат работает следующим.образом,При выводе термогигростата на рабочий режим охлаждение термостата 1происходит эа счет циркуляции жидкости в автономной системе жидкостноготермостатировання, Перемешиваниежидкости внутри термостата 1 и циркуляцию жидкости обеспечивает мешалка 3. При этом заслонка 11 в прямомканале 5 термостата 1 открыта полностью, Жидкость, циркулирующая всистеме, по каналу 6 через входноеотверстие 18 поступает в камеру 21одной из секций...
Способ управления параллельно работающими адсорбционными аппаратами
Номер патента: 1331545
Опубликовано: 23.08.1987
МПК: B01D 53/02, G05D 27/00
Метки: адсорбционными, аппаратами, параллельно, работающими
...отработки слоя сорбента можно судить по скорости движения температурного фронта сорбции.Датчики 10-12 температуры, установленные по высоте слоя адсорбента в каждом адсорбере, измеряют температуру адсорбента в период его послойной отработки и передают сигналы на соответствующие вычислительные устройства 13-15, где рассчитывается скорость движения температурного фронта в каждом из адсорберов, а выходные сигналы указанных устройств поступают на вычислительный блок 16, в котором рассчитывается средняя скорость движения температурного фронта сорбции для всей группы параллельно работающих адсорберов, а также отклонение от этого усредненного значения скоростей движения теплового фронта отдельных аппаратов.Выходные сигналы вычислительного...
Способ контроля качества магнитной обработки воды
Номер патента: 1331833
Опубликовано: 23.08.1987
Авторы: Борисевич, Жолковский, Присяжнюк
МПК: C02F 1/48, G05D 27/00
Метки: воды, качества, магнитной
...=38%2 С (31192 К): 13=3890 С (311 УОК) уЕ=53,04 С (326,04 К). Определяют разность температур после каждого тепло1833 1-сис- о " н /омакс з 133 обменника (Ь= -,=15,2 С: Ь,=- -с =15,04 С).Затем в аппарате 6 устанавливают магнитную индукцию 390 мТл, скорость жидкости не изменяют. После установления стабильной температуры на термометрах записывают их показания, вычисляют разность температур водопроводной воды после калсцого теплообменника.Аналогичные измерения производят при значениях магнитной индукции 405, 420, 425 и 450 мТл.При всех исследованных режимах магнитной индукции разность температур неомагниченной водопроводной водна после теплообменника 3 остается практически неизменной и составляето, ь =15,20 С, а разность температур...
Устройство для биологического контроля природных и сточных вод
Номер патента: 1331837
Опубликовано: 23.08.1987
Авторы: Коваленко, Коцарь, Романенко
МПК: C02F 3/34, G05D 27/00
Метки: биологического, вод, природных, сточных
...миллиамперметр 6, регистрируя одинаковую ипостоянную силу тока.Иультивибратор 5 выполнен в видесимметричной транзисторной схемы с 45коллекторно-базовыми связями, работающей вавтоколебательном режиме. В силу переменного открытия и закрытиятранзисторов 14 и 15 контактный якорьреле 16 то притягивается, то опускается, При этом осуществляется поочередная коммутация двух электрическихцепей дифференциального манометра ссамопишущим миллиамперметром. Периодавтоколебаний мультивибратора 5 регу 55лируют переменным резистором 17,.В случае подбора групп с неодинаковой интенсивностью газообмена имеетместо различие скоростей падения давления в испытательных камерах 1, что приводит к разбалансу уровней в дифференциальном манометре 2Величина...
