Устройство для регулирования температуры

Загрузка...

Номер патента: 881702

Опубликовано: 15.11.1981

Авторы: Лобанов, Славинский

МПК: G05D 23/19

Метки: температуры

...устройство, использующее способ широтно-импульсного регулирования температуры посредст,вом изменения длительности силовых импульсов, напряжения, подаваемых в нагреватель от питающей сети, при неизменном периоде следования этих импульсов. Длительность силовых импульсов при этом формируется прямо пропорциональной разностью между напряжением задания и напряжением датчика температуры 1 1,Недостаток устройства заключаетсяв том, что при изменении напряженияпитающей сети в системе возникает,переходный процесс, который ведет кухудшению качества регулирования5 Цель изобретения - повышение точности устройства.Поставленная цель достигается тем, 1 Очто устройство для регулированиятемпературы, содержащее последовательно соединенные первые...

Регулятор

Загрузка...

Номер патента: 881703

Опубликовано: 15.11.1981

Автор: Дмитренко

МПК: G05D 23/19

Метки: регулятор

...и т.п.Регулятор работает следующим образом,При включении регулятора в сетьчерез диод 7 до напряжения на стабилитроне 8 заряжается конденсаторфильтра 9, Когда темпсратура объек- .та регулирования ниже предельногозначения контакты 5 датчика разомкнуты, тиристор 10 заперт, и до потенциала на его аноде, равном напряже 5 10 15 20 25 30 35 нию на плюсовом выводе конденсаторафильтра 9, через промежуток катодуправляющий электрод симистора 4 резистор 14 и резистор 16 интегрирующей РС цепи начинает заряжаться ееконденсатор 17,Как только черезопределенный интервал времени конденсатор 17 зарядится до напряженияотпирания однопереходного транзистора 18, транзистор отпирается, и черезнего на резистор 19 разряжается конденсатор 17, Под действием...

Устройство для регулирования температуры

Загрузка...

Номер патента: 881704

Опубликовано: 15.11.1981

Автор: Нацвин

МПК: G05D 23/19

Метки: температуры

...5на срабатывание контакт реле времени14 в блоке 4 не успевает замкнутьсяи включить вторую секцию группы аппаратов воздушного охлаждения.Вследствие этого обесточиваются 4 Ообмотки реле времени и промежуточныхреле всех блоков, за исключением блока управления 3, и,следовательно,включается только вентилятор первойсекции группы аппаратов воздушногоохлаждения.Если за время, болшее времени Т,1,температура продукта за группой аппаратов воздушного охлаждения невозвращается в заданные пределы регулирования температуры, то спустявремя Т после замыкания контакта 10замыкается замыкающий с выдержкойвремени на срабатывание контакт реле,времени 14 в блоке управления 4 ивключает вентилятор второй секциигруппы аппаратов воздушного охлаждения, а спустя...

Терморегулятор с форсирующим нагревом

Загрузка...

Номер патента: 881705

Опубликовано: 15.11.1981

Автор: Яхонтов

МПК: G05D 23/19

Метки: нагревом, терморегулятор, форсирующим

...элемен та И 11 и входом ключа 7. Выход сумматора 8 соединен с первым входом второго компаратора 9, выход которого соединен с одним из входов элемента И 11, Второй вход элемента И 11 соединен с выходом первого компаратора 10, один из входов которого соединен с блоком управления 3.1705 4 5 1 О 15 20 25 30 35 40 45 50 55 Вторые входы компараторов подключены к задатчику опорного напряжения 12.Устройство работает следующим образом.В момент включения термостата навыходе блока управления 3 (на нагревателе ч) выделяется максимальноенапряжение. В результате на второйвход элемента И 11 с выхода первогокомпаратора 1 О поступает сигнал, соответствующий логической "1", В этовремя с выхода термочувствительногопотенциометра 5 через сумматор 8поступает...

Устройство для термостабилизации радиоэлектронного объекта

Загрузка...

Номер патента: 881706

Опубликовано: 15.11.1981

Авторы: Иванов, Николаенко, Семена, Яковенко

МПК: G05D 23/30

Метки: объекта, радиоэлектронного, термостабилизации

...1 находится в термическом контакте с зоной испарения тепловой трубы 2. Зонаконденсации тепловой трубы снабженаохлаждающими ребрами 1. Полость тепловой трубы 2 сообщена посредствомвтулки 5 с полостью баллона 3. Внутренние поверхности корпуса тепловойтрубы, втулки и баллона покрыты капиляярно-пористым материалом 6, Вполости баллона 3 установлены перфорированные пробки 7, изготовленные также из капиллярно-пористогоматериала. Корпус тепловой трубы 2,втулка 5 и баллон 3 могут быть выполнены из меди, а капиллярно-пористый материал выполнен путем спекания медных дискретных волокон, имеющих пористость от 55 до 953. Капиллярнопористый материал и перфорированныепробки пропитаны жидким теплоносителем, например дистиллированной водой. Полость...

Съемный держатель для термостатируемых в термостате интегральных схем

Загрузка...

Номер патента: 881707

Опубликовано: 15.11.1981

Авторы: Воронов, Домеников

МПК: G05D 23/30

Метки: держатель, интегральных, схем, съемный, термостате, термостатируемых

...4, связанные с ними блокировоч . ные органы 5 и выдвижные съемные держатели 6. Съемный держатель 6 состоит из корпуса 7 с кронштейнами 8 для крепления контактного элемента 9, на котором размещена испытуемая и интегральная схема 10, теплопроводящая ,пластина 1, шарнирно установленная. на,механизме поджатия теплоносителя, состоящем из подпружиненного кронштей 7 4на 12, кинематически связанного с рычагом 13. Кроме того, на корпусе 7 установлен разъем 14, электрически соединенный с контактным элементом 9 и служащий для подключения к измерите" лю или подачи электрического режима при установке держателя в камеру.Устройство работает следующим образом.Испытуемая интегральная схема 10 размещается на контактном элементе 9. Пластина 11 на...

Термостат

Загрузка...

Номер патента: 881708

Опубликовано: 15.11.1981

Автор: Горохов

МПК: G05D 23/30

Метки: термостат

...в виде сильфона, заполненнога термостатирующей жидкостью,изменяющей свой объем при измененииФазового перехода например, водой,корпуса 2, крьппки 3, подставки 4,вихревой трубы 5, являющейся источни"ком холода. Рабочая камера 1 крепится резьбовым фланцем к крышке 3, ееподвижное дно соединено со штоком б30с установленным на конце постоянныммагнитом 7, необходимым для созданияуправляющего сигнала магнитоуправляемых контактов 8 через усилитель мощности 9 на клапан 10 с электромагнитным управлением для регулирования подали сжатого воздуха на питание вихре-ой трубы 5. Крьппка 3 состоит издвух частей, соединенных неподвижно,Внутри крышки 3 выточена кольцеваяканавка (фиг, 2),по которой черезсистему отверстий и штуцер 11 происходит передача...

Устройство для стабилизации температуры

Загрузка...

Номер патента: 881709

Опубликовано: 15.11.1981

Автор: Бурдиян

МПК: G05D 23/30

Метки: стабилизации, температуры

...5. Конденсатор 6 распо.ложен отдельно,Катушка индуктивности 4 может бытьвключена последовательно с конденсатором 6 и нагревателем 5 (фиг. 2 а)35или параллельно с конденсатором 6 ипоследовательно с нагревателем 5(фиг. 2 б) к источнику переменноготока 7.Стабилизация температуры осуществ"ляется за счет температурной зависимости магнитной проницаемости наконечника и изменением в результате этогосопротивления контура. При подключении устройства к источнику питания 7(фиг. 2 а) сопротивление контура зна 45чительно, так как он настроен в резонанс, и происходит нагрев жала паяльника 1, При достижении темнературыточки Кюри собственная частота коле 20 8817Укаэанная цель достигается тем,что в устройстве для стабилизации температуры, содержащем...

Устройство для регулирования натяжения и температуры комплексной нити

Загрузка...

Номер патента: 881710

Опубликовано: 15.11.1981

Авторы: Примкулов, Пупышев, Ястремский

МПК: G05D 27/00

Метки: комплексной, натяжения, нити, температуры

...относительно периметра комплексной нити.На фиг. 1 и 2 представлена схема устройстваУстройство содержит фильеру 1,комплексную нить 2, приемную паковку881710 Формула изобретения Составитель О. Гудковаедактор Л. Плисак Техред Э.ФечоКоррек Решетник Тираж 943 ВНИИПИ Государственного по делам изобретений113035, Москва, Ж, Рауш Заказ 9970 72 Подписнокомитета СССРи открытийкая наб., д. 4/ Филиал ППП "Патент", г, Ужгород, ул, Проектная,3; охладитель 4, например воздух,сопло 5, регулирующий вентиль 6, линию подвода отвердителя сжатого воз-,духа 7, раструб 8 в виде полукольца,охватывающего комплексную нить, поверхность патрубка экнидистантнаотносительно периметра комплекснойнити, линию отсоса 9,Устройство, работает следующим...

Система автоматического управления процессом культивирования микроорганизмов

Загрузка...

Номер патента: 881711

Опубликовано: 15.11.1981

Авторы: Винаров, Грин, Колодяжный, Пушков, Рябов, Тихонов, Шамонов, Яковенко

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...8 Р 205 и растворенного кислорода через логические блоки 3 и 13 соответственно подключены к регуляторам 4 и 10 расхода минерйльного сырья и ПАВ. При этом исполнительный механизм 5 соединен с ферментером,1 линией 14 подачи.Система работает следующим образом.Сигнал от датчика 8 растворенного кислорода, характеризующий в ферментере 1 массообмен по кислороду, поступает на логический блок 13 контура регулирования расхода ПАВ или биостимулятора. На блок 13 поступает сигнал от датчика 2 концентрации биомассы, характеризующий производитель" ность ферментера 1. Логический блок 13 осуществляет сравнение сигналов с заданным значением по регламенту и вырабатывает сигнал задания на регулятор 10 расхода ПАВ или биостимулятора. Регулятор 1 О производит...

Устройство для управления процессом травления печатных плат

Загрузка...

Номер патента: 881712

Опубликовано: 15.11.1981

Авторы: Артамонов, Гаренских, Маркин, Ревин

МПК: G05D 27/00

Метки: печатных, плат, процессом, травления

...13, где также осуществляется термостатирование и контроль уровня. Так какгчасть раствора переносится из ванн травления 1 в соседние ванны линий и уносится рафинированной медью в регенераторе 14, буферная емкость 13 имеет дополнительную емкость с раствором, который используется для поддержания уровня раствора в буферной емкости на Определенном уровне. Для обеспечения надежной работы устройства работа линии травления контролируется датчиком 8 загрузки и датчиком 9 выгрузки печатных плат. Скорость загрузки и выгрузки печатных плат изменяется в зависимости от скорости конвейера 4, на котором происходит обработка;печатных плат. Известно, что травильная способность раствора зависит от площади стравленной поверхности печатных плат. В процессе...

Устройство для дистанционного контроля положения объектов

Загрузка...

Номер патента: 883875

Опубликовано: 23.11.1981

Авторы: Мусяков, Шуккерман

МПК: G05D 1/02

Метки: дистанционного, объектов, положения

...блоком формирования лучистого потока и объективом, и два параллельных оптических канала, каждый из которых содержит оптически связанные анализатор, объектив и Фотоприемник, выходы фотоприемников оптических каналов подключены к двум другим входам блока обработки сигналов, а входы анализаторов оптически связаны с выходом поляризатора..На чертеже представлена блок-схема устройства.Устройство содержит блок 1 Формирования лучистого потока, поляризатор 2, механизм 3 вращения, фотоприемник 4, два оптических канала 5, каждый иэ которых содержит анализатор 6, объектив 7 и фотоприемник 8, и блок 9 обработки сигналов, а выход последнего является выходом устройства.Устройство работает следующим образом.Лучистый поток, испускаемый блоком 1...

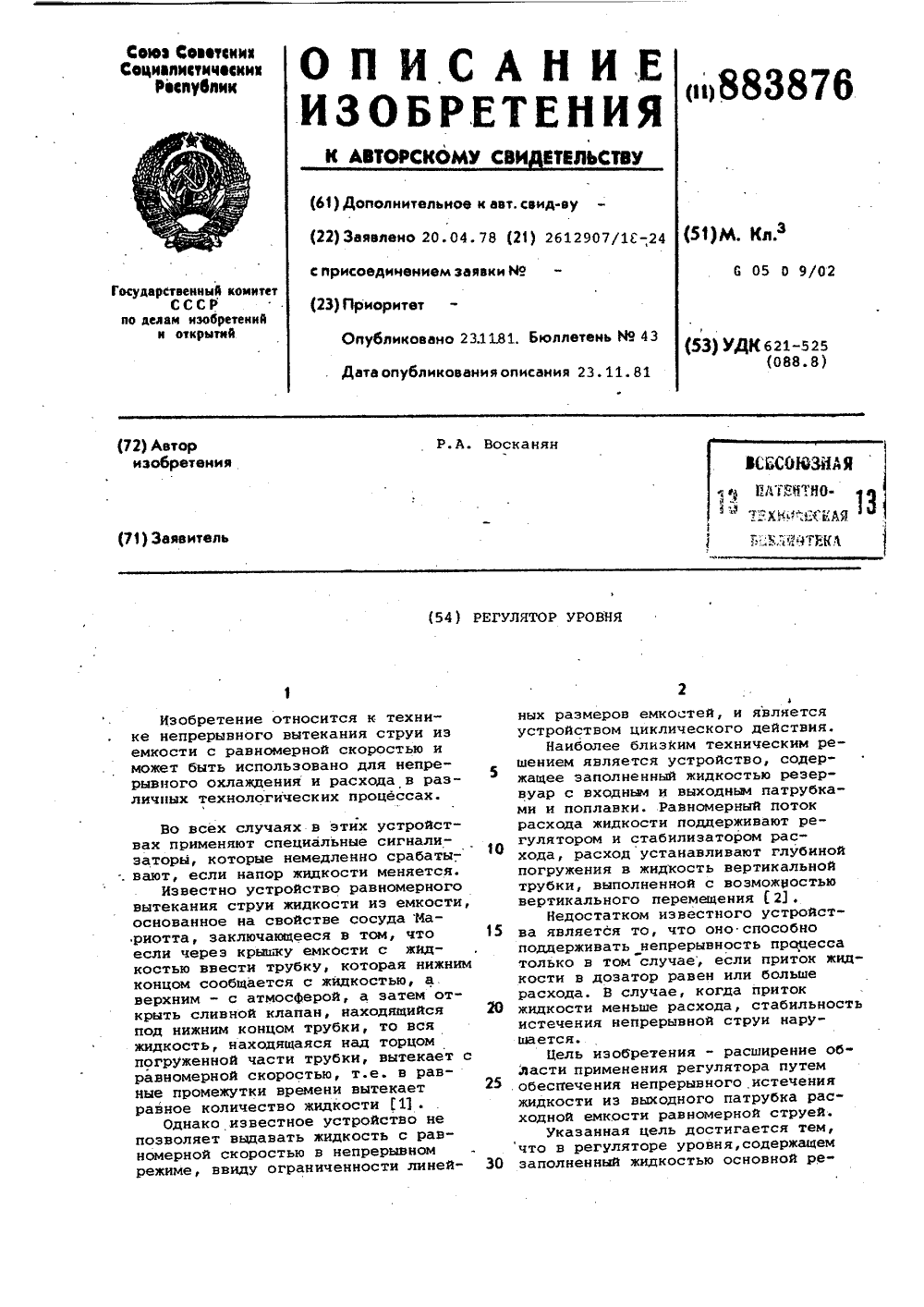

Регулятор уровня

Загрузка...

Номер патента: 883876

Опубликовано: 23.11.1981

Автор: Восканян

МПК: G05D 9/02

Метки: регулятор, уровня

...в выходном патрубке дополнительного резервуара.На чертеже представлен регулятор уровня.Регулятор уровня содержит заполненный жидкостью основной резервуар 1, с входным 2 и выходным 3 пат- рубками, поплавок 4, кинематически связанный с первым регулирующим клапаном 5, воздушный штуцер 6 дляоткачки газа, трубка-регулятор 7 расхода, частично погруженная вжидкость, шкала 8 дозирования, за полненный жидкостью дополнительный резервуар 9 с входным 10 и выходным 11 патрубками. Патрубок 11 расположен над верхним уровнем в основном резервуаре, в нем установлен второй р) Регулирующий клапан, связанный гибким элементом 12 с дополнительным поплавком 13.Регулятор работает следующим образом. 35В резервуар 1 через клапан 5 наливается жидкость и...

Устройство для обнаружения бухтины гибкой нити на барабане лебедки

Загрузка...

Номер патента: 883877

Опубликовано: 23.11.1981

Авторы: Богач, Ершов

МПК: G05D 15/01

Метки: барабане, бухтины, гибкой, лебедки, нити, обнаружения

...бухтины, причем командный элемент раэмецен в зоне траектории качания датчика бухтины.На Фиг. 1 показана лебедка с 10 устройством для обнаружения бухтины гибкой нити, общий вид; на фиг. 2 то же, при срабатывании устройства, общий вид; на Фиг. 3 - вид А на диг. 1. 15Устройство содержит барабан 1 лебедки устаногленный на раме 2. На барабане 1 уложена гибкая нить 3. Воспринимающий элемент-стержень 4 помецен между ребордами 5 барабана 1 2 О и установлен параллельно оси барабана. Стержень 4 связан планками 6 с осями 7 вращения, установленными в опорах 8. На осях 7 вращения установлены датчики 9 бухтины. В зоне траектории качания датчиков 9 установлены командные элементы 10, связанные с приводом 11 лебедки посредством пульта 12...

Устройство для управления термообработкой изделий

Загрузка...

Номер патента: 883878

Опубликовано: 23.11.1981

Авторы: Воронков, Пушкин, Снарский

МПК: G05D 23/19

Метки: термообработкой

...заданной, то и температура в остальных точках поля не ниже заданной. В противном случае воэмо;жен местный перегрев изделия, что ,ухудшает его качество или вызывает необходимость увеличения времени выдержки, снижая тем самым производительность агрегата. В предлагаемом устройстве управления, сравнивая температуру в контролируемых точках, выделяют точку с минимальным значением температуры и в соответствии с отклонением этого значения от заданного воздействуют на подачу теплоносителя. ния с трехпозициончым выходным сигналом, первый 3 и второй 4 элементыИ, первый 5 и второй б элементы ИЛИ,третий 7, четвертый 8, пятый 9 ишестой 10 элементы И, программныйзадатчик 11 и блок 12 управления.Датчики температуры подключены к соответствующим элементам...

Регулятор скорости изменения температуры

Загрузка...

Номер патента: 883879

Опубликовано: 23.11.1981

Авторы: Абубекеров, Подзолков

МПК: G05D 23/19

Метки: изменения, регулятор, скорости, температуры

...линейно изменяющееся напряжение, соответствующее,заданной скорости изменения температуры. С выхода цифро-аналоговогопреобразователя сигнал поступает наодин вход элемента 6 сравнения, надругой вход которой поступает сигнал с датчика 8. На выходе элемента6 сравнения формируется уровень на,пряжения, соответствующий разности сигналов датчика и цифро-аналоговогопреобразователя, Это напряжение пода 0 ется на блок 9 управления нагревателем или холодильным агрегатом в зависимости от типа температурной камерыи способа регулирования температурыв ней. С выхода схемы управлениясигнал поступает на исполнительный ор 15ган, в частности, на нагреватель,Кроме того, сигналы с датчика ицифро-аналогового преобразователя ноступают на вход компаратора...

Регулятор температуры

Загрузка...

Номер патента: 883880

Опубликовано: 23.11.1981

Автор: Решетов

МПК: G05D 23/19

Метки: регулятор, температуры

...измерительной диагоналибыстрее, в сравнении со случаем, еслибы датчик температуры не нагревался (фиг,2, точка А). При достижении баланса моста 1 (при максимально разогретом термосопротивлении) и при последующем инерционном увеличении температуры на его измерительной диагонали после достижения баланса 0 - 0 (фиг. 1 ) происходит переворот фазы и разбаланс моста снова начйнает увеличиваться. Переворот фазы (условно принимаем - + фаза) и увеличение разбаланса от нулевого значения баланса вызывает срабатывание фазочувствительного .селектора 4, (точка Б, фиг. 2 ) и срабатывание одновибратора 6 (фиг. 1 ), единичный импульс которого через первый вход элемента ИЛИ 5 поступает на ее выход и вызывает ключевую коммутацию (насыщение) транзистора 14...

Установка для автоматизированного приема винограда

Загрузка...

Номер патента: 883881

Опубликовано: 23.11.1981

Авторы: Акопашвили, Крихели, Манашеров, Самхарадзе, Тавадзе, Тевзадзе

МПК: G05D 27/00

Метки: автоматизированного, винограда, приема

...и базисную цену с единицы массы винограда шифр поставщика (совхоз-колхоз, частный поставщик), дату (число, месяц, год), номер (шифр) накладной, включает весы в автоматический режим работи; после чего производится измерение массы "брутто" - я, результат измерения через аналого-цифровой преобразователь 6 поступает в ЭБМ 7, где фиксируется в ссответствующейю где- температура измеряемого суслапри отборе пробы; 43- значение концентрации сухих веществ сусла, измеренной рефрактометрическим датчиком беэ учета поправки,Расчетные значения поправки запйсываются в памяти вычислительного устройства, и затем автоматически определягется истинное значение сухих веществ по алгоритмуХ= 2.+У.%3Значение записывается в памяти ЭВМ 7 и регистрируется...

Система предупреждения столкновения самолета с землей

Загрузка...

Номер патента: 884588

Опубликовано: 23.11.1981

Авторы: Ханс, Чарльз

МПК: G05D 1/06

Метки: землей, предупреждения, самолета, столкновения

...сумматора 6, в результате чего на выходе сумматора б имеется сигнал, пропорциональный числу М.На второй вход сумматора подается сигнал с радиовысотомера 17, соответствующий значению высоты С Ь 4, в результате чего выходной сигнап сумматора 6 при скорости полета, соответству" ющей числу М менее М, характеризуется горизонтальной, линией фиг. 1,). При скорости полета более М 4 выходной сигнал усилителя 5 сумиируется с сигналом высоты полета Ь 4 в сумматоре 46, который затеи подается на первый вход формирователя 9 предупредительного сигнала, выполненного в виде компаратора, на второй вход которого поступает сигнал с радиовысотомера 17, характеризующий истинную высоту полета Ь.В компараторе оба эти сигнала сравниваются, и при превышении...

Устройство для управления бесперекосным движением гидротехнического затвора

Загрузка...

Номер патента: 885977

Опубликовано: 30.11.1981

Авторы: Иванов, Терешкин

МПК: G05D 3/12

Метки: бесперекосным, гидротехнического, движением, затвора

...12, а регулируемые резисторы 13 и 14 введены в цепь задающего сигнала, поступающего с блока 17программного управления в регулируемыепреобразователи 18,Устройство работает следующим образом.Асинхронный короткозамкнутый электропривод 3 подключен с помощью регулируемого .преобразователя 18 к трехфазной сети переменного тока с постоянными параметрамии имеет (в отличии от известного) переменную частоту вращения в зависимости от ве.личины сигнала, поступающего с блока 17на вход преобразователя. Электропривод 3вращает насос 4 постоянной подачи, которыйчерез элементы гидросистемы 5 подает рабочую жидкость,в гидроцилиндр 7 под поршень6 и перемещает его вместе со штоком 8и подвешенным к нему затвором 9, Контрольза перекосом осуществляют...

Устройство для управления расходом

Загрузка...

Номер патента: 885978

Опубликовано: 30.11.1981

Авторы: Гребенюк, Котляров, Никишов

МПК: G05D 7/03

Метки: расходом

...напором, которыйдолжен развивать насос при изменении расхода в соответствии с характеристикой сети,при этом Нн - номинальное значение напора насоса; Н - величина статическогонапора,По двУм точкам 0 = Он, и = ин.и 0 = 01 и = п строится зависимостьвида (3) между заданным значением расхода 0 и заданным числом оборотов и.Уравнение (3) можно представить в виде0 = а+ Ь й При замене в равенстве (2) расхода линейной функции от оборотов уравнения (4) получается зависимость, определяющая заданное давление на выходе насоса Р = Р 1 + и 2 (А+ В Ь+ СЬ ) + и (В а++ 2 СаЬ) + Са (ЯТаким образом, для выполнения линейнойзависимости (3) между числом оборотов ирасходом необходимо поддерживать давление на выходе насоса равным вычисленномупо уравнению...

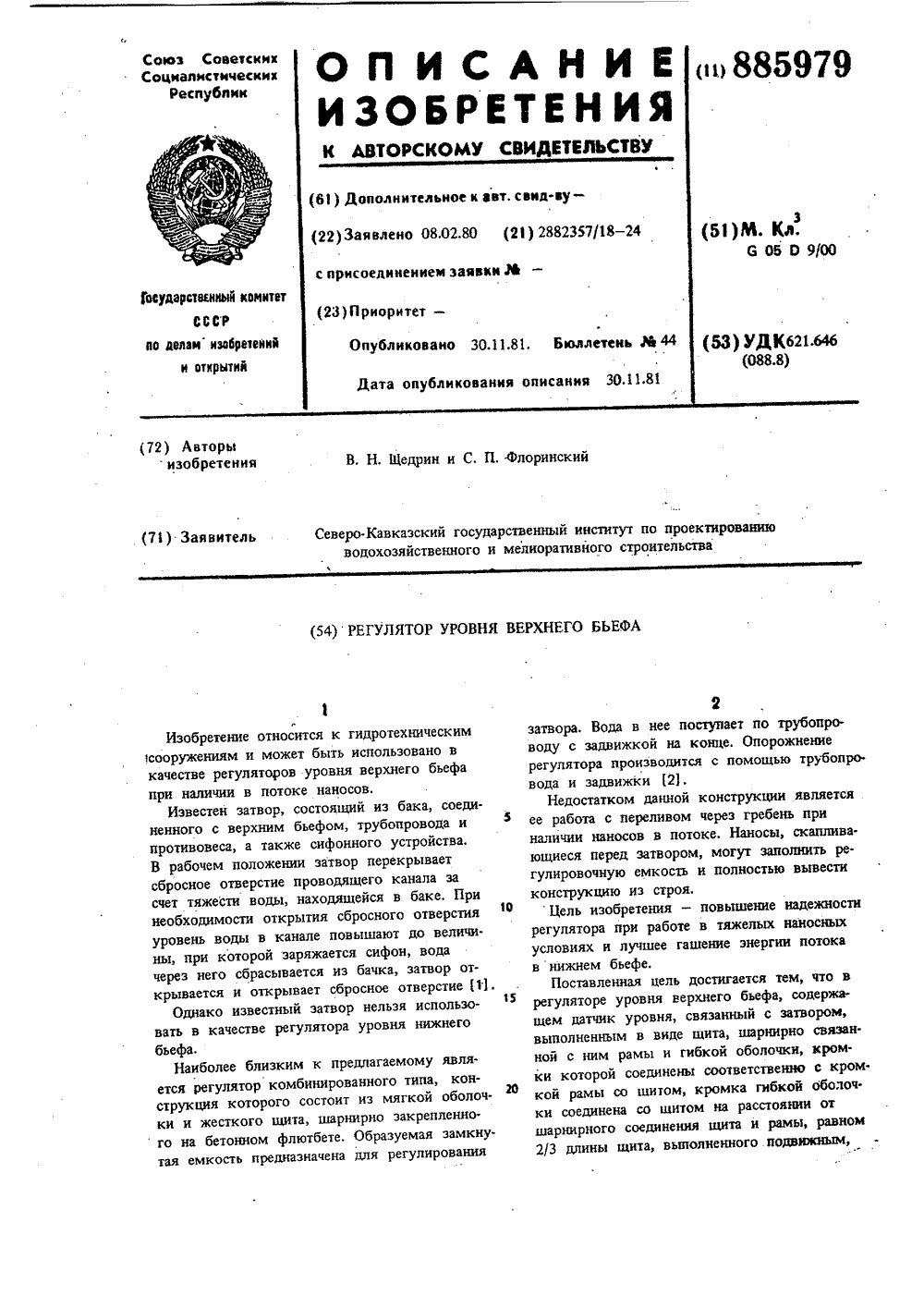

Регулятор уровня верхнего бьефа

Загрузка...

Номер патента: 885979

Опубликовано: 30.11.1981

Авторы: Флоринский, Щедрин

МПК: G05D 9/00

Метки: бьефа, верхнего, регулятор, уровня

...емкость 6, Водав эту емкость поступает .через калиброванноеотверстие 7, а выпускается с помощью датчи-ка 8, соединенного гидравлической связью 9с датчиком 10 уровня верхнего бьефа, В ка.нале устанавливается ограничитель 11 поворо. та затвора.Регулятор работает следующим образом,. При прохождении по каналу небольшихрасходов сбросное отверстие из емкости 6закрыто датчиком 8, а .емкость 6 наполняется через отверстие 7 (фиг. 1), При этомтранзитный расход переливается через гребеньщита 1, дополнительно гасится на гибкойоболочке 5 и по раме 4 сбрасывается в нижний бьеф. Наносы, транспортируемые потоком,скапливаются перед регулятором. Угол наклоона щита 1 в закрытом положении о. ( 90,Шарнир 2 расположен на 1/3 длины щита отдна...

Регулятор уровня нижнего бьефа в гидротехнических сооружениях

Загрузка...

Номер патента: 885980

Опубликовано: 30.11.1981

Авторы: Луговой, Флоринский, Щедрин

МПК: G05D 9/02

Метки: бьефа, гидротехнических, нижнего, регулятор, сооружениях, уровня

...полости камеры, нижняя полость которой сообщена с первымотверстием, причем другая кромка гибкойоболочки и щит шарнирно связаны со стен.кой, а щит выполнен с возможностью поворота в сторону нижнего бьефа.Щит в закрытом положении образует с.горизонтом бьефа угол о = 40.На фиг, 1 схематически изображен предлагаемый регулятор, в закрытом положении;на фиг, 2 - то же, вид сбоку, в открытомположении.Регулятор уровня нижнего бьефа состоитиз жесткого щита 1, прикрепленного шарни.ром 2 на 1/3 высоты щита. К верхнейкромке щита 1 прикреплена оболочка 3, другая кромка которой соединена с вертикальнойстенкой 4. Вода в образованную емкость 5поступаетчерез калиброванное отверстие 6.Опорожнение емкости 5 производится черезпервое отверстие 7, вода из...

Способ автоматического управления производительностью смежных участков в микробиологической установке

Загрузка...

Номер патента: 885981

Опубликовано: 30.11.1981

Авторы: Калужникова, Кривоносов, Письменный

МПК: G05D 27/00

Метки: микробиологической, производительностью, смежных, установке, участков

...продуктов (выход аппарата 1 и вход сушильного аппарата) регулируют регуляторами 2, 3 и 4 соответственно, на которые поступают сигналы от первичных преобразователей 5, 6 и 7 и кото 885981рые путем выдачи управляющих воздействийна исполнительные механизмы 8, 9 и 10обеспечивают выполнение централизованногозадания по выпуску продукта. При появлениирассогласования потоков упаренного продуктапосле выпарки и продукта на входе сушильного и выпарного аппаратов сигнал от датчика 11 уровня в буферной емкости 12 поступает на дифференцирующий блок 13, гдеопределяется знак и величина разбаланса, Всвою очередь сигнал от дифференцирующегоблока. 13 поступает на вычислительный блок14 куда также подаются сигналы от регуляторов 2 и 3, от датчиков...

Устройство для автоматического регулирования процесса очистки сточных и природных вод

Загрузка...

Номер патента: 887475

Опубликовано: 07.12.1981

Авторы: Кузьмин, Мгеладзе, Петров

МПК: C02F 1/76, G05D 27/00

Метки: вод, природных, процесса, сточных

...реагентов, микродозаторами 27 и 28 и смесителем 29.Блок 3 пробоподготовки снабжен входным регулятором 30 давления с манометром 31, фильтром 32 из металлической сетки, регулятором 33 динамической дозировки, сливным бачком 34 и редуктором 35, образованным последовательно включенными выходными регуляторами давления 36 и 37.Устройство работает следующим образом.Анализируемая сточная или природная вода подается насосом из очистного сооружения через входной регулятор ЗО давления, при этом по манометру 31 устанавливается требуемое давление подаваемой воды. В фильтре 32 производится удаление взвешенных веществ и различных нерастворенных примесей с периодической сменой фильтрующего патрона, Редуктором 35 стабилизируется давление воды после...

Система управления судном на подводных крыльях

Загрузка...

Номер патента: 888079

Опубликовано: 07.12.1981

Авторы: Иванов, Элькинд

МПК: G05D 1/00

Метки: крыльях, подводных, судном

...левого 7 и правого 8 кормовыхзакрылков, левого 9 и правого 1 О вертикальных рулей, а также звенья 11,12 и 13 с зоной нечувствительности.Выход канала управления по высотецентра тяжести 1 подключен к первымвходам приводов поворота носовых эакрылков 5, 6, Выход канала управленияпо крену 2 подключен ко вторым входамприводов поворота носовых закрылков 5,6 непосредственно, а кормовых закрылков 7, 8 и вертикальных рулей 9, 1 Осоответственно через звенья 11 и 12.Выход канала управления по дифферен-.ту 3 подключен непосредственно к первым входам приводов поворота кормовых закрылков 7, 8 и через звено 11к третьим входам приводов поворотаносовых закрылков 5, 6, Выход каналауправления по курсу 4 подключен кпервым входам приводов 9, 10 поворота...

Система управления движением самоходного агрегата при полигонных испытаниях

Загрузка...

Номер патента: 888080

Опубликовано: 07.12.1981

Авторы: Бережной, Богданов, Капитанец, Стоянов, Ягремцев

МПК: G05D 1/02

Метки: агрегата, движением, испытаниях, полигонных, самоходного

...усилителей управпения скоростью 12, поворотов "право" и "лево" 13.и 14 и включенияпрограммы 15. Каждый из селективныхусилителей 12 - 15 настроен на частоту сигнала соответствующего командного генератора и выделяет этотсигнал,Выходные сигналы селективных усилителей 12 -14 через соответствую фщие исполнительные механизмы 16 - 18агрегата упарвляют последним по желанию оператора.Режим автоматического управленияхарактеризуется следующим,13После дистанционного вывода оператором агрегата в одно из мест полигона, ограниченного кабелем 9,оператор с помощью пульта дистанционного управления 1 включает командный генератор программы 5, который производит модуляцию сигнала задающего генератора 6. Сигнал генератора 5 уже известным способом...

Центробежное реле скорости

Загрузка...

Номер патента: 888081

Опубликовано: 07.12.1981

Автор: Паперно

МПК: G05D 13/04

Метки: реле, скорости, центробежное

...эластичное тело 7,например, из губчатой резины, поролона, специального герметика. Сила поджатия элемента 5 н исходном состоя-нии ( н отсутствии вращения вала 3 ),а также материализ которого изготавливается упругое тело 7, подбираются н зависимости от требуемойчувствительности и точности контролирования числа оборотов вала. В неподвижно установленном диамагнитномкорпусе статора 8 вмонтирован теплоизолирующий стакан 9, выполненныйиз материала, надежно защищающего 5 Оразмещенные н нем узлы от нагрева.В стакане 9 размещено неподвижнофиксирующее устройство, ныполйенноев ниде пьезоэлемента 10 с контактными пластинами 11 и 12. Контактная55пластина 11 выполнена и виде постоянного магнита, закрытого со сторонывала 3 теплозащитной...

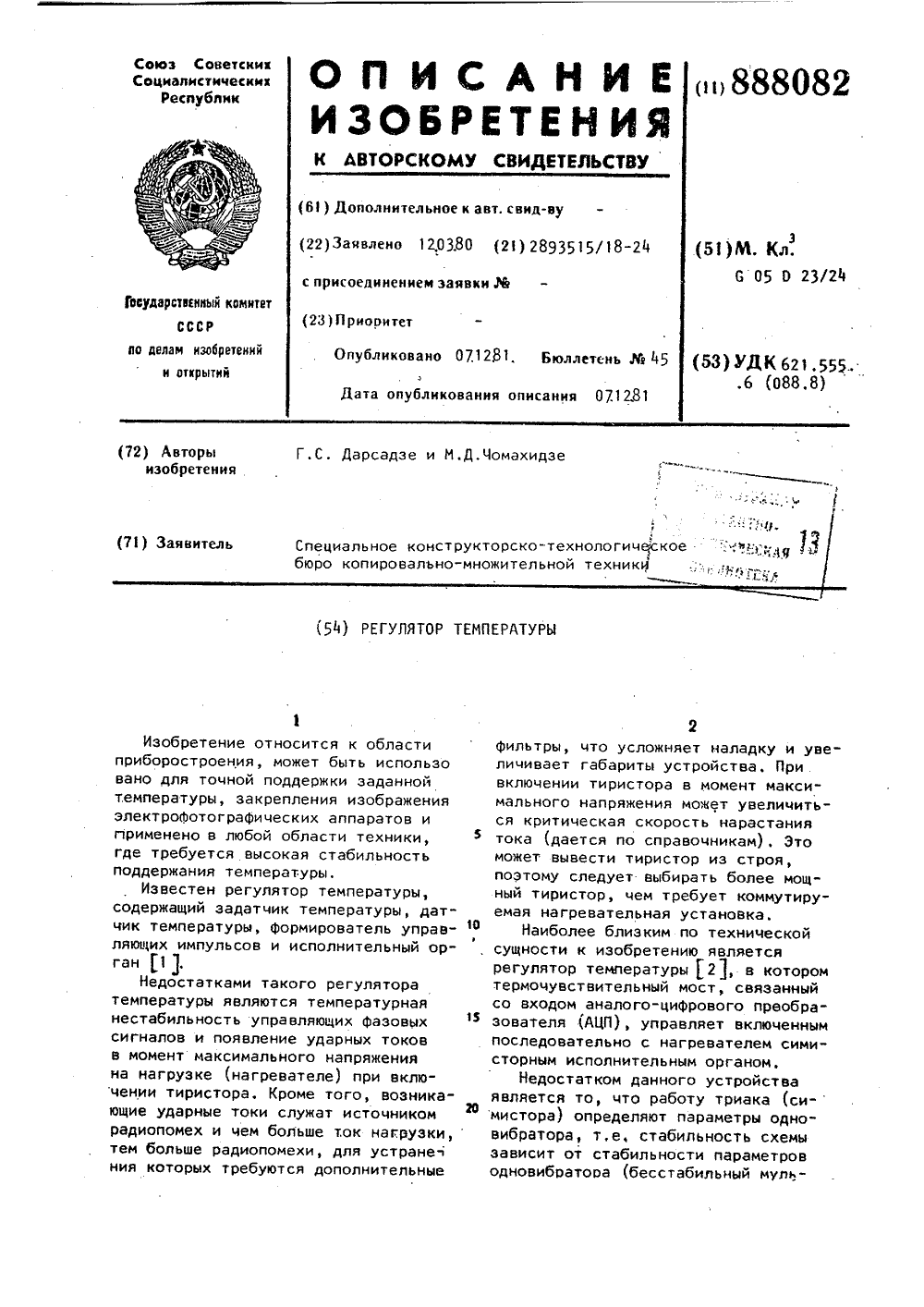

Регулятор температуры

Загрузка...

Номер патента: 888082

Опубликовано: 07.12.1981

Авторы: Дарсадзе, Чомахидзе

МПК: G05D 23/24

Метки: регулятор, температуры

...счетчика 10,логических элементов, а также питающий трансформатор 11, выпрямитель 12,. первый 13 и второй 14 Формирователиимпульсов, инвертор 15, симисторныйисполнительный орган 16, нагреватель 17 и пороговый элемент 18,Устройство работает следующим образом.Работа его основывается на том, Мчто выделяемая на нагревателе мощность в единицу времени пропорциональна цастоте сети, так как частота. 82сети равна 50 Гц, а выделяемая нанагревателе мощность, как положительного так и отрицательного полупериода равны, получается, что выделяемая за секунду мощность равнамощности импульса одного полупериода, умноженного на 100 (при частоте50 Гц, полупериод равен 100) РпоРимп 100, где Рпол полная мощность, Ри , - мощность одного полупериода,...

Устройство для автоматического регулирования концентрации мономера в шихте

Загрузка...

Номер патента: 889666

Опубликовано: 15.12.1981

Авторы: Болдырев, Гагин, Лебедев, Поляков, Светличный, Филипченков, Яковлев

МПК: C08F 2/00, G05D 27/00

Метки: концентрации, мономера, шихте

...и посту пает на отгонку неэаполимеризовавшегося мономера и растворителя. Отогнанный мономер и растворитель (возвратная Фракция) возвращаются на приготовление шихты, а полимер - на сушку, брикетирование и упаковку.Устройство для автоматического регулирования концентрации мономера в шихте работает следующим образом.Блок 15 определения суммарной нагрузки по сигналам с датчика 4 расхода шйхты по батареям формирует сигнал, пропорциональный суммарному расходу шихты по выражениюРц Н 1где Р - выходной сигнал с блока 15;Р 1 - выходной сигнал датчика 4расхода шихты 1 батареи;и - число батарей (и = 2-4) .Блок 16 вычитания, определяющийразность концентраций, напримеризопрена в потоке мономера и возвратной Фракции, формирует выходной сигнал,...
