G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 769509

Опубликовано: 07.10.1980

Авторы: Борохович, Круш, Потураев, Червоненко

МПК: G05D 19/00

Метки: колебаний, настройки, твердого, тела

...найти амплитудно- и температурно-временные характеристики колебаний при условии, если известны параметры модели 1 юь 5,Сос хь 3 с а йиС,.Указанные параметры для рессор из транспортерной ленты РЛ, имеющих размер 85 К 25)(20 мм, найденные путем идентификации разработанной модели с помощью специального численного метода, соответствующие некоторой эквивалентной связи, работаюгцей в условиях одномерной деформации, равны;(о= 0,357, 5= 11223, Сос= 13125 нм - , ,=0,806, со=0,6, сс=0,486 Вт. град - , С,=77,57 Дж. град - .Предиоложим, нужно подобрать предварительную температуру нагрева связей для системы, частота гармонического возмущения которой равна со=68,03 рад/сек (650 кол/мин), имеющей массу т=1,53 кг. Положим, что предварительный...

Номер патента: 769510

Опубликовано: 07.10.1980

Авторы: Петров, Петровичев, Смирнов, Хорунжин

МПК: G05D 23/00

Метки: термостатирования

...вещество перейдет из жидкого в твердое состояние, при дальнейшем охлаждении температура его снижается. Тепловой поток между окружающей средой и термостатируемым объемом также изменяется, а в момент кристаллизации скорость изменения теплового потока равна нулю (см. фиг.1, б), Выделяя первую производную изменения теплового потока (см. фиг. 1, в), а затем вторую производную (см. фиг. 1, г) и преобразуя ее в импульсы, осуществляют управление величиной подводимой тепловой мощности,При подаче питания на источник 6 тепла полярности соответствующей работает в режиме охлаждения, охлаждается камера 1 и находящееся в рубашке 2 теплоаккумулирующее вещество в двухфазном состоянии, При этом тепловой поток между термостатируемым объектом и...

Номер патента: 769511

Опубликовано: 07.10.1980

Авторы: Сидоров, Тимашов

МПК: G05D 23/02

Метки: термореле

...опоре 8 установлен одним своим концом рычаг 10 переключения электрических контактов, который другим своим концом соединен с уравновешенным рычагом 7 посредством бистабильной пружины 11, имеющей, соответственно, точки опоры 12 и 3 ва рычагах 7 и О, Ддя коммутации электрической цепи имеется подвижный контакт 14 с злектроиэоляциоиной ппощадкой 15 и неподвижный контакт 16. На площадку 15 воздействует рычаг 10 переключения электрических контактов. Винт 7 служит для настройки необходимой эоны нечувствительности.Работает термореле следующю образом, В положении, когда контакты 14 и 16 замкнуты (фиг, 1) холодильный агрегат работает н понижает температуру в холодильнике, При этом давление в.термочувствительном элементе 5 понижается....

Номер патента: 769512

Опубликовано: 07.10.1980

Авторы: Волков, Лассовик, Лейбович, Чернядев, Яхонтов

МПК: G05D 23/19

Метки: температуры

...5, блок запрета б, генератор тактовых им О пульсов 7, первый, второй и третий ключи8,9 и 10.Устройство работает следующим озом.ция измерения температуры мостом, результат поступает в усилитель, при этом если температура датчика-нагревателя ипже заданной, то на выходе усилителя сигнал достаточен для срабатывания формирователя импульсов.Время, в течение которого выдается им. пульс с выхода формирователя, задается временем хранения памяти.По окончании импульса с генератора тактовых импульсов снижается запрет о прохождении информации на выход блока запрета и закрываются ключи 8 и 9, отключая питание с моста, который в свою очередь отключается от входа усилителя. Операция измерения закончена. Время хранения информации выбирается такой...

Номер патента: 771621

Опубликовано: 15.10.1980

Автор: Максимов

МПК: G05D 7/01

Метки: жидкости, расхода

...назвать стопорным.Затем производят открытие запорного вентиля 5 на регулирующем канале 10. Если в первый момент уровеньд установки барботажной трубкибыл ниже д), , то ничего .принципиально не меняется. Однако, если трубкуначинать поднимать на более высокийуровень, то, естественно возникает З 0барботажный выход газа теперь ужетолько из трубы, как по пути наименьшего противодавления. Соответственно, давление РК в газовой камере(с которой .сообщается вход в барботажную трубку) будет теперь определяться не равенством (1), а величинойР = У (Н - дк) (2)и уровень жидкости в гидрозатвореначнет повышаться, следуя за увеличе- фнием дК . В частности при положениитрубки 3 на уровнедК = дп жидкостьподнимется до уровняпереливкой кромки гидрозатвора,В...

Номер патента: 771622

Опубликовано: 15.10.1980

Авторы: Королев, Ожогин

МПК: G05D 7/01

Метки: вещества, расхода, регулятор, смазывающего

...мембраны 2. При увеличениидавления в рабочей камере 3 вследствие, например, уменьшения зазора вподшипнике, деформируется мембрана 2,перемещая центр 18, при этом уменьшается проходная площадь сечения зазоров между отверстиями 5 и дроссельными элементами 19 и уменьшается проходная площадь выходного канала 7,при этом расход через подшипник, регулируемый при настройкеостается постоянным, а давление в компенсационной камере 4 возрастает до уравновешивания сил, действующих на мембрану2.Статическая характеристика регулятора определяется для газа из решения следующей системы уравненийполагая истечение из входного сопла6, выходного канала 7, активного сопла 15 и сопла 11 надкритическим, арасход через подшипник постоянным.Уравнение проточной...

Номер патента: 771623

Опубликовано: 15.10.1980

Авторы: Башаров, Волгин, Гудименко, Демин, Жульков, Нефедов

МПК: G05D 7/03

Метки: расхода, регулятор

...и генератора импульсов позволяетзамедлить изменение параметров в системерегулирования при включении и выключениисистемы, вследствие чего предотвращаетсябыстрая смена параметров в СКВ и в пасса.жирской кабине и повышается качество конди.ционирования воздуха. В то же время сохраняется быстродействие системы в процессе регули.рования расхода на всех остальных режимахработы. 3генератора импульсов 6, выход которого соеди,нен со входом усилителя 4.На трубопроводеустановлены такжеагрегаты системы кондиционирования воздуха(СКВ) 14 пассажирской кабины 15,Регулятор работает следующим образом.В выключенном положении исполнительный.механизм 3 закрыт и расход воздуха в трубопроводе 1 отсутствует, При включении системыи постановке...

Номер патента: 771624

Опубликовано: 15.10.1980

Авторы: Дмитренко, Кулаковский

МПК: G05D 7/06

Метки: дробилку, загрузки, сыпучего

...34 геркона 10 и резистор 33 под действием напряжения ис-о точника питания через промежуток катод-управляющий электрод симистора 21 протекает ток, вызывающий отпирьние симистора 2) и включение исполнительного электродвигателя 9 в сторону оПускания электромагнита 7, Когда магнитопровод электромагнита приблизится к якорю 5, его индуктивное сопротивление резко возрастает, возрастаети напряжение на его обмотке до номинальной величины за счет перераспределения напряжения между обмоткой и балластным сопротивлением 24 - 25. Электромагнит с определенной силой удер"живает якорь и за счет этого осуществляется передача момента от исполнительного электродвигателя 9 к заслонке 3. Одновременно постоянный магнит11 приближается к геркону 10, переключая...

Номер патента: 771625

Опубликовано: 15.10.1980

Авторы: Каюмов, Прозоров, Феоктистов

МПК: G05D 9/02

Метки: жидкости, уровня

...области применения устройства. Цель достигается тем, что рычаг выполнеаупругим с переменной жеспсостыо по длине.Сущность изобретения поясняется чертежом,на котором изображен общий вид предложен.ного устройства,Оно имеет поплавок 1, связанный черезрычаг 2 с исполнительным механизмом 3, вкачестве которого могут быть использованыклапаны, заслонки микропереключатели и др.Устройство работает следующим обраэом.Поплавок воспринимает колебания волнующейся поверхности жидкости и через рычагпередает движение исполнительному механизму,но так как рычаг выполнен упругим, те при резкихколебаниях он прогибается и не успевает передать движения исполнительному механизму, атак как сечение рычага переменяо по длине,то более тонкая часть рычага...

Номер патента: 771626

Опубликовано: 15.10.1980

Авторы: Асатуров, Мялковский

МПК: G05D 13/62

Метки: вращения, скорости

...сигнала 25 переключает триг.гер 4 в другое положение. На выходе триггерапоявляется длительный сигнал, который обеспечивает предупреждение о недопустимом понижении скорости вращения вращающегося эле.мента. Таким образом, устройство обеспечиваетрегулирование скорости вращения с выходаэлемента задержки 5 и предупреждение окритических скоростях, включением, например,сигнальной лампы на выходе триггера, предуп 25реждающей о недопустимом снижении скоростивращения вращающегося элемента,Повышение надежности устройства обеспечивается простотой применяемой схемы. Устройство для регулирования скорости вращения, содержащее датчик числа оборотов и по.следовательно соединенные блок управления,преобразователь "частота-напряжение" и элементИ,...

Номер патента: 771627

Опубликовано: 15.10.1980

Автор: Расчетнов

МПК: G05D 16/06

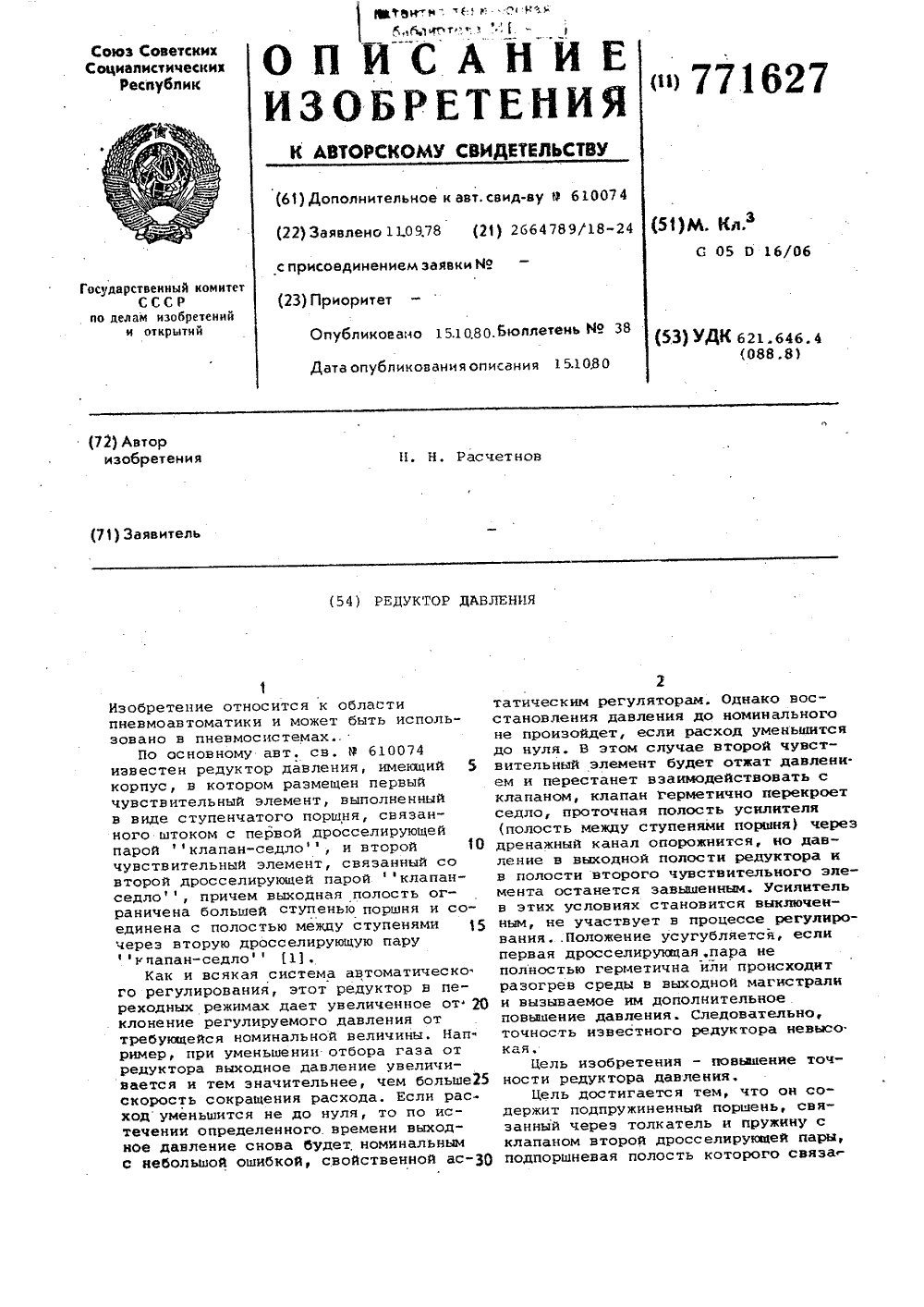

Метки: давления, редуктор

...основном редуцирующем блоке 1 газ через кольцевойзазор между клапаном 7 и седлом 8 поступает в выходную полость 4 .и черезканал 14 во входную полость 13 пневмоблока 9. Далее при нагруженной регулировочной пружине 11 винтом 12 газ через кольцевой зазор между затвором 16 и седлом 17 поступает в выходную полость 22 пневмоблока и через канал 25 в полость 6. Таким образом, чувствительный элемент 5 становится наг- руженным пружиной и давлением среды .в полости 6. При увеличении или уменьшении отбора газа от редуктора давление в его выходной полости 4 начинает уменьшаться или увеличиваться, чувст" вительный элемент 5, воздействуя на клапан 7, обеспечивает его перемещение для подцержания выходного давления. Изменение усилия на...

Номер патента: 771628

Опубликовано: 15.10.1980

Авторы: Анпилогов, Бакланов, Ермаков, Куликов, Мироненко

МПК: G05D 16/10

Метки: автоматический, газа, давления, задатчик

...будут равнынулю. Ток в плечах мостовой схемы,а следовательно, и в обмотке электромагнита будет отсутствовать. Электромагнитная сила и компенсирующая ее сила давления газа в рабочих полостях 3 тоже будут равны нулю.При подаче с программного блока электрического сигнала в точке "г"потенциал изменится. По цепи, состоящей из резистора Р 1 , обмотки электромагнита 9, резистора Р, потечет электрический ток. В результате падения напряжения на этих элементах между точками "в" и "г" установится разница потенциалов О - О В, которая будет приложена ко входам усилителя рассогласования 11. Усиленный им и усилителем мощности 8 электрический сигнал окажется приложенным к питающей диагонали моста "а". По цепи обмотка электромагнита 9 - резистор Р...

Номер патента: 771629

Опубликовано: 15.10.1980

Авторы: Соколов, Штин

МПК: G05D 16/10

Метки: давления, двухступенчатый, регулятор

...которых осуществляется предварительная установка регулирующих органов, регулировочную пружину 17, винт 18, приставку 19,и поршень 20, с помощью которых производится настройка регулятора на необходимое давление Рвы .Во втором чувствительном элементе 9 размещено седло 21, подпружиненный клапан 22 с пружиной 23 и толкателем 24 для поддержания необходимого управляющего давления в управляющей полости 14 и, следовательно, на выходе регулятора. На корпусе установлен лимб 25 для отсчета величины предварительного отжатия редуцирующих клапанов для заданного расхода газа. Клапан 4 первого регулирующего органа предварительно поджат пружиной 26 для выборки мертвого хода,Регулятор работает следующим образом.В исходном положении (до подачи...

Номер патента: 771630

Опубликовано: 15.10.1980

Авторы: Голиков, Медянцев, Слуцкер

МПК: G05D 16/20

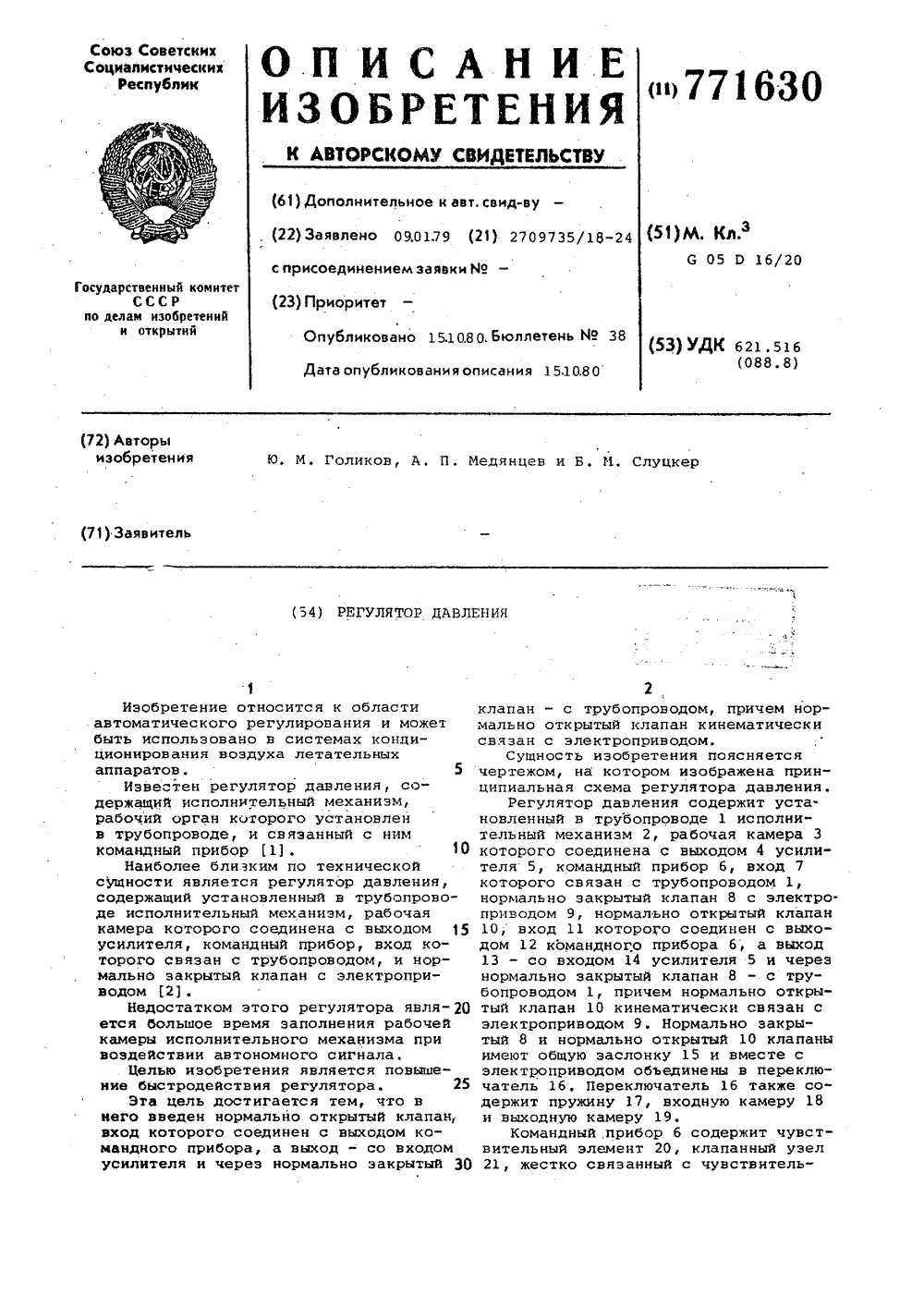

Метки: давления, регулятор

...27, выходную камеру 28, клапанный узел 29,жестко связанный с чувствительным,элементом 26 толкателем 30, камерупитания 31 и узел настройки 32. Исполнительный механизм 2 содержит рабочий орган 33, полость 34 с пружиной35, сообщенную каналом 36 с атмосфе Орой, шток 37 с каналом 38, соединяющим части рабочей камеры 3, корпус39, поршни 40 и 41 и герметичную неподвижную перегородку 42.Регулятор давления работает следующим образом.В режиме, когда давление в магистрали 1 и, следовательно, в камере 24не превыаает заданной величины, определяемой узлом настройки 25, и на ;щэлектронриводе 9 отсутствует напряжение, заслонка 15 перекрывает клапан8, клапанный узел 21 командного прибора 6 находится в верхнем положении.При этом камера 27 через клапан...

Номер патента: 771631

Опубликовано: 15.10.1980

Авторы: Ванов, Лукашевич, Мальцев

МПК: G05D 23/19

Метки: регулятор, температуры

...напряжения 3 поступают навход сумматора 4, Сигнал с выходасумматора поступает на входы пороговых элементов 5,6, на другиевходы которых подаются соответствующие сигналы с выхода источника опор,ных напряжений 7. На входах пороговых элементов 5,6 происходитсравнение сигнала с выхода сумматорас соответствующим опорным напряжением, в результате чего на выходеодного из пороговых элементов появляются прямоугольные импульсы с частотой следования, равной частотегенератора пилообразного напряжения, причем длительность импульсовпропорциональна величине сигналарассогласования. При выполненииусловия Оо .ООо.на выходах обоих пороговых элементов импульсы отсутствуют. Формирователь синхронизирующих импульсов8 суммирует синусоидальные напряжения трех...

Номер патента: 771632

Опубликовано: 15.10.1980

Авторы: Ковель, Михеев

МПК: G05D 23/24

Метки: регулятор, температуры

...генератор опорного напряжения 5 и на первый 9 и второй 10 входы исполнитель. ного органа 3 поступают в фазе импульсы с выхода 11 фазочувствительного усилителя 2 и771632 4цикла восстанавливает нормальный алгоритм ра.боты, что существенно повьпиает помехоустойчивость терморегулятора. 3со второго выхода 12 генератора опорного на. пряжения. 5. Исполнительный орган 3 срабатывает и включает блок коммутации 4, который переключает первый 13 и третий 14 выходы генератора опорного напряжения 5, задатчики 15, 16 термочувствительного моста 1 н включает нагреватель 6.Одновременно с выхода 17 исполнительного органа 3 поступает постоянный сигнал через диодный ключ 7 на второй вход 18 фазочув. ствительного усилителя 2 и обеспечивает задерж. ку...

Номер патента: 773578

Опубликовано: 23.10.1980

Автор: Колойденко

МПК: G05D 7/00

Метки: пневматический, расхода, регулятор

...конструктивные отличия позволяют суцественно повысить точность работы регулятора.На фиг. 1 приведена принципиальная схема пневматического регулятора расхода с использованием в качестве регулятора давления трехмембранный элемент; на фиг. 2 - то же, пятимембранный элемент.Устройство состоит иэ регулятора 1 давления, дросселя 2 и задатчика 3 давления, Выход Р регуляторадавления соединен через дроссель с выходсм Р эадатчика и своим собственным входом. 1;аналы сопла регулятора давления и эадатчика связаны соответственно с входной и выходнОй линиями регулятора расхода, В качест773578 формула изобретения оставитель О. Гудвова х е Н.Ковалева К 9 ор М. бдарственногоизобретений ква ЖР Подписноеомитета ССоткрытийкая наб ВНИИПИ Го по делам 113035...

Номер патента: 773579

Опубликовано: 23.10.1980

Авторы: Бродянская, Рущенко, Хоптяр, Швагер

МПК: G05D 7/01

Метки: газа, расхода, регулятор

...через винтовую передачу 9 с электродвигателем 10 и с редуктором, с помощью которого шток 1 приводится в возвратно-поступательное перемещение. Шток 1 содержит кольцевую уплотнительную прокладку 11.егулятор расхода газа работаетследующим образом.При начальном верхнем положенииштока 1 полностью открыт входнойканал 5, что соответствует наибольшему расходу газа, зависящему от площади сечения входного 5 и выходногоб каналов.При поступательном перемещении35подвижного штока 1 вниз газ поступает через щели, образуемые цилиндрической наклонной канавкой 3 иклиновидными канавками 2 переменного сечения при пересечении с поверх Оностью 12 кольцевого корпуса 4, чтосоответствует положению на чертеже(Фиг. 26),При дальнейшем перемещении штока1 вниз,...

Номер патента: 773580

Опубликовано: 23.10.1980

Авторы: Николаев, Пушкин, Шеповалов

МПК: G05D 7/01

Метки: вихревой, расхода, регулятор

...так как давление на внутренней границе вихря жидкости становится больше давления сброса.Кроме того, что радиус внутренней границы вихря жидкости существенно зависит от соотношения геометрических размеров вихревой камеры согласно последним исследованиям он также зависит от радиального числаРейнольса в вихревой камере. Болеетого, уравнения для расчета границывихря весьма приближены, а ряд исследователей считает, что эта граница искривлена, Таким образом, уточнение ширины кольцевой щели в выходном канале регулятора после егоизготовления практически неизбежно.Цель изобретения - расширение области применения регулятора,Это достигается тем, что в центральном выходном канале по оси вихревой камеры установлен коническийстержень с возможностью...

Номер патента: 773581

Опубликовано: 23.10.1980

Автор: Арнаутов

МПК: G05D 9/02

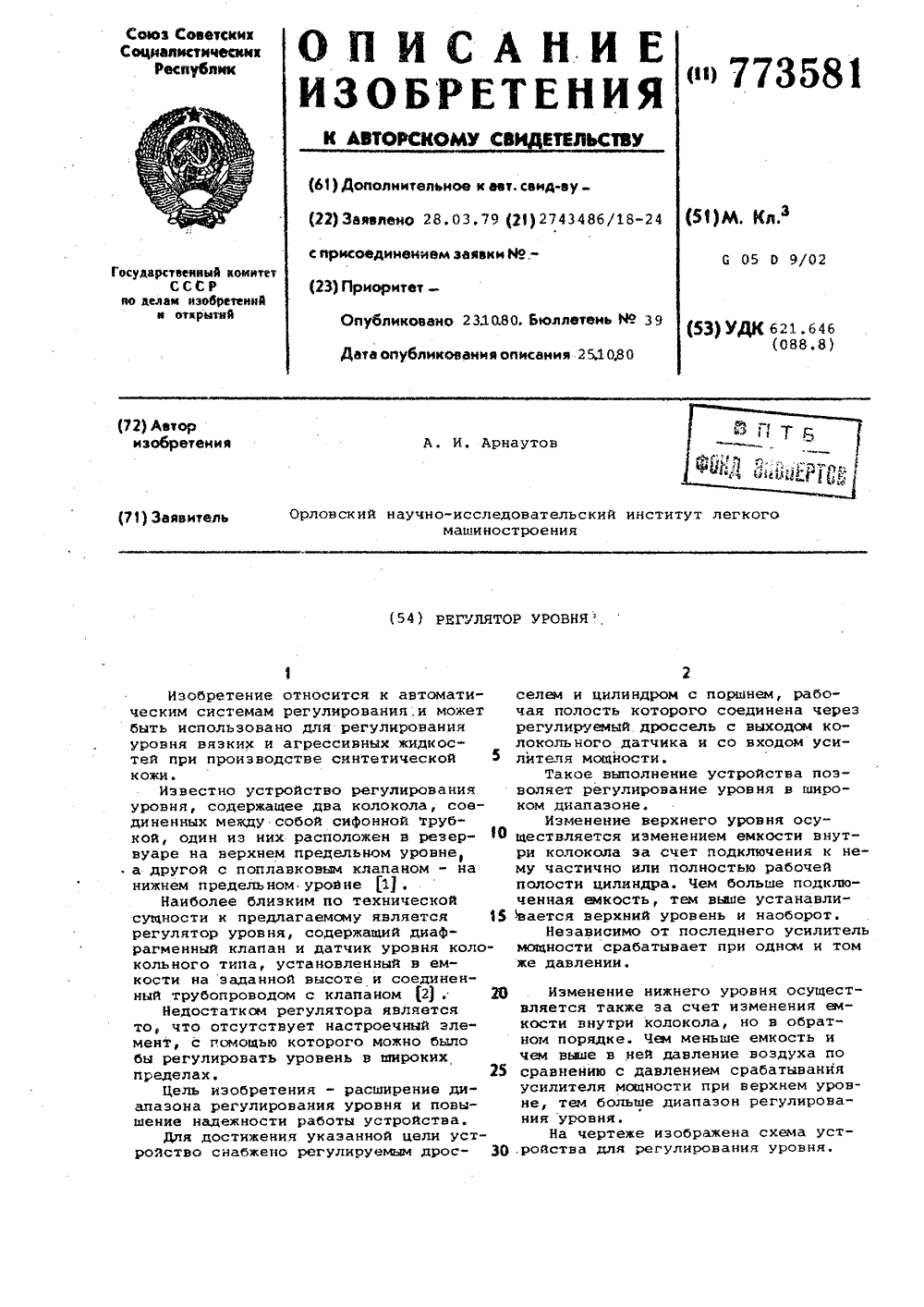

Метки: регулятор, уровня

...следующим образом.В исходном положении устанавливаютрежим питания усилителя мощности 4,перекрывают регулируемый дроссель 5,рукояткой 8 перемещают поршень 7 влевое крайнее положение.Затем по трубопроводу 9 подачи вемкость 2 подают жидкость, котораяпри повышении уровня заходит внутрьколокольного датчика 1 уровня и сжимает воздух, который поступает черезобратный клапан 3 в управляющую полость выходного усилителя 4 мощности.При достижении жидкостью заданного.уровня срабатывает вцходной усилитель4 мощности, с выхода которого посту-.пает сигнал в линию управления исполнительным органом на прекращение подачи жидкости в емкость.для повышения верхнего уровня жид"кости открывают регулируемый дроссель5, а затем рукояткой 8 перемещаютпоршень...

Номер патента: 773582

Опубликовано: 23.10.1980

Автор: Черепаха

МПК: G05D 13/00

Метки: скоростью, средства, транспортного

...9 и второй компаратор 10, атакже элемент И 11 и последовательно расположенные первый и второй светоделительные элементы 12 и 13.В устройстве в качестве Фотодатчика использованы Фоточунстнительные структуры с эффектом пространствен-.ного пикового детектирования, чтопозволяет обеспечить изотропное пространственное разрешение в случае размеров поля анализа, диаметр которого составляет несколько метрон,ииспользования только одной оптической системы с одной Фоточувствительной структурой в одной плоскости анализа, составляющее несколько сантиметров, что достаточно для надежного обнаружения препятствий.Устройство работает следующим образом,В случае отсутствия препятствий объектив 1 не формирует изображения ни на одной из приемных...

Номер патента: 773583

Опубликовано: 23.10.1980

Авторы: Кочурин, Моисеев

МПК: G05D 16/00

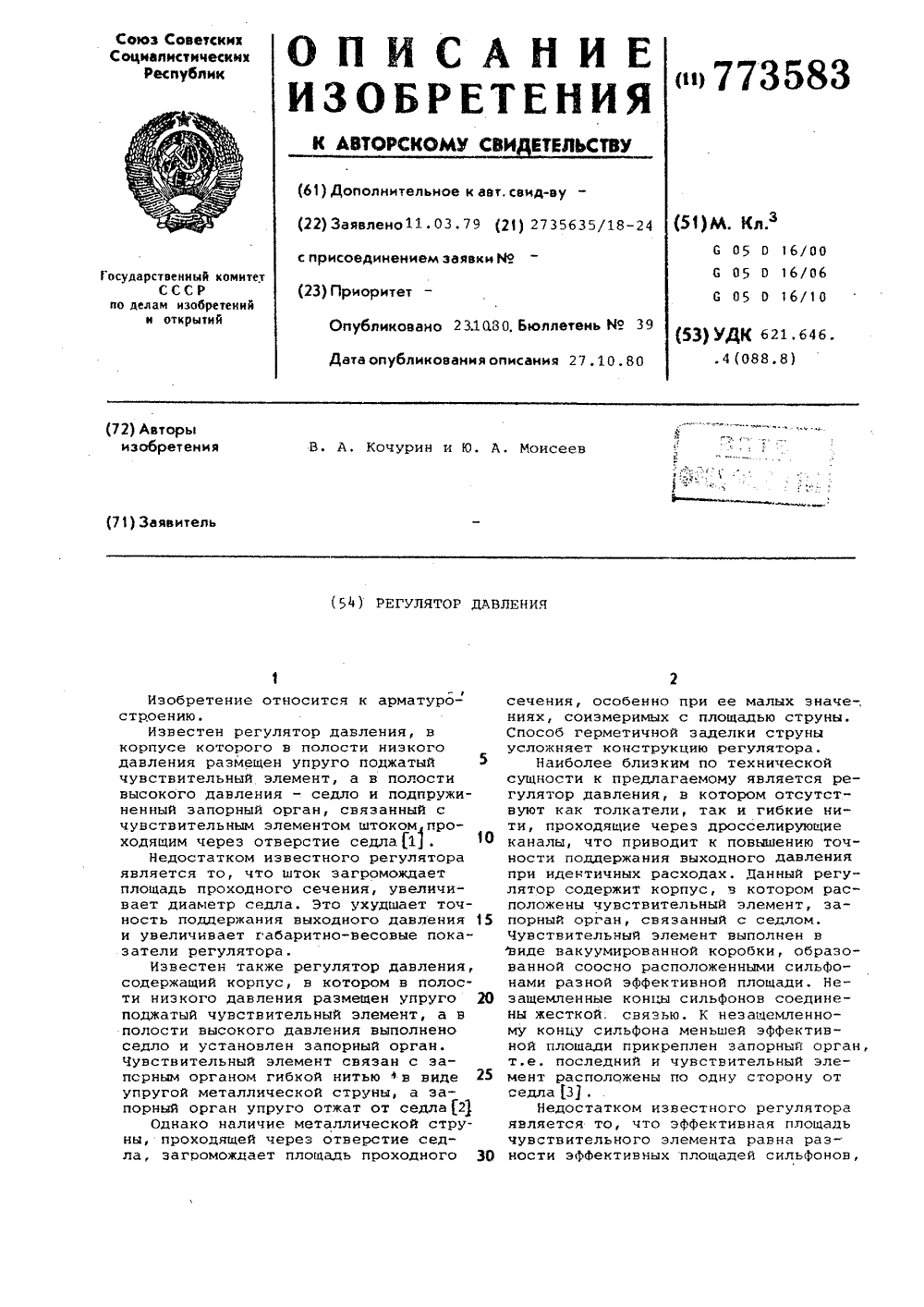

Метки: давления, регулятор

...качения, расположенные между коническими поверхностями, выполненными на запорном органе и чувствительном элементе.На чертеже изображен регулятордавления в разрезе,Регулятор давления имеет корпус 1с выполненным в нем седлом 2, котороеразделяет корпус на полости низкогоА и высокого Б давлений. В полости Аот седла расположены запорный орган3, возвратная пружина 4 и чувствительный элемент 5, выполненный в виде вакуумированного сильфонного узла.Основание корпуса 6 снабжено радиальными. пазами 7, в которых установленытела качения 8 в виде шариков. Шарики 8 заключены между обращеннымидруг к другу коническими поверхностями 9 и 10, выполненными соответственно на запорном органе 3 и подвижном основании 11 чувствительного элемента 5. Регулятор...

Номер патента: 773584

Опубликовано: 23.10.1980

Автор: Расчетнов

МПК: G05D 16/10

Метки: давления, регулятор

...- поршень 8 поджаты пружинами12 и 13 к корпусу 1, затворы 4 и 10отжаты от седел 5 и 11, а затворы 14,и 22 перекрывают седла 15 и 23. Сжатие пружины 13 соответствует усилиювыходного давления на площадь поршня8, а сжатие пружины 12 соответствуетусилию несколько меньшему, чем усилиевыходного давления на большую ступеньпоршня б, При подаче входного давления газ из выходной полости 2 поступает в выходную полость 3 и по каналу 16 в полость 18В установившемсярежиме регулирования с расходом илибеэ расхода среды, ступенчатый поршень б уравновешен.с одной сторонывыходным давлением на большую ступень и с другой стороны пружиной 12и некоторым давлением в первой управляющей полости 7 на кольцевую площадь, равную разнице площадей большейи меньшей...

Номер патента: 773585

Опубликовано: 23.10.1980

Авторы: Анохин, Бурылин, Зыбин, Моисеев, Науменко, Попов, Рохлин, Чернухин

МПК: G05D 16/20

Метки: давления, магистрального, насосной, регулятор, станции, трубопровода

...напряжения усилителей 20 и 21 поступают на один из входов порогового элемента 22 с регулируемым порогом срабатывания. Когда давления на входе и выходе насосной станции равны заданным значениям, и электродвигатель исполнительного механизма обесточен, напряежение на выходе тахо- генератора 19 равно нулю. При этом на выходе порогового элемента 22 на. - пряжение равно логической единице, За счет этого обеспечивается первоначальное прохождение сигнала через второй логический элемент И 12, двухканальный усилитель 14 мощности, концевые выключатели 15, 16 и включение исполнительного механизма 18. Прохождение сигналов на увеличение частоты вращения вала двигателя насосной станции управляется тем же тахо О генератором 19 и пороговым устройством...

Номер патента: 773586

Опубликовано: 23.10.1980

Авторы: Демьянов, Кацнельсон, Никитенко, Роговский, Тимофеев

МПК: G05D 23/02

Метки: клапан, терморегулирующий

...на ступице 10, например с помощью резьбы. На цилиндрической поверхности клапана 5 выполнены пропускные отверстия. 11 и 12 для прохода жидкости, На цилиндрической поверхности ступицы 10 выполнены винтовые 13 и продольные 14 пазы.Ступица 10 с гарантированным зазором размещена на втулке 15, выполненной за одно целое с крышкой 8 и расположенной соосно с входным отверстием 2. На боковой поверхности втулки 15 вдоль выполнены продольные осевые пазы 16, взаимодействующие с поводками 17, проходящими через винтовые пазы 13 ступицы 10 и жестко закрепленными на штоке 7 термочувствительного элемента б.Взаимное положение окон 11 и 12 регулирующего органа относительно винтовых пазов 13 ступицы 10 устанавливается с помощью резьбы, выполненной на...

Номер патента: 773587

Опубликовано: 23.10.1980

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...применения в нем ртутных термоконтакторных датчиков температуры,однако принцип его работы не изменится и в случае применения в нем, например магнитоуправляемых(герконных)датчиков давления, уровня, положенияи т.п. Значение температуры, при которой замыкаются контакты б термокон"тактора выбирается ниже чем температура срабатывания контакта 5 термоконтактора на требуемую зону неоднозначности, для того чтобы включениеисполнительного аппарата осуществлялось при одной температуре, а отключение происходило при более высокойтемпературе.Когда температура объекта регулирования ниже заданной, контакт б размыкается, и промежуток управляющийэлектрод-катод тиристора дешунтируется, Тиристор 12 отпирается за счеттока протекающего через резистор 15и...

Номер патента: 773588

Опубликовано: 23.10.1980

Авторы: Мурзин, Перепичай

МПК: G05D 23/24

Метки: регулятор, температуры

...термочувствительного сильфона 4, ВС-цепи, состоящей из резистора 5 и кондейсатора 6, нагревателя 7.Регулятор теюературы работает следующим образом.773588 Формула изобретения ставитель Л. Птенцовахред Т,Маточка Корректор М.Коста икова едакт Подписноеета СССРкрытийнаб. д, 4 5 Тираж 956сударственного комителам изобретений и отсква, Ж, Раушскаяиал ППП"Патент", г. Ужгород, ул. Проектная,каз 503 60 ВНИИПИ Го по д 113035 МоПри снижении температуры объекта, нагрева уменьшается сопротивление поэистора 2.,Одновременно эа счет конденсации паров легко испаряющейся жидкости сжимается термосильфон 4 и передвигает подвижнйй контакт переменногб резистора 3 в сторону уменьшения его сопротивления, Ток в цепи управления возраСтает, что обеспечивает...

Номер патента: 773589

Опубликовано: 23.10.1980

Авторы: Горбачев, Иринин, Колесников

МПК: G05D 23/30

Метки: движущихся, объектов, протяженных, регулятор, температуры

...выхода измерительного моста 2 на щелевой нагреватель 4 подается максимальное напряжение. При этом происходит Форсированный вывод температуры на номинальный уровень. После достижения температурой номинального уровня стабилизация последней осуществляется последовательным подключениемк щелевому нагревателю 2 з 4 номинальных и пониженных напряжений, т.е. в нормальном режиме работы системы стабилизации температуры движущегося материала осуществляется только изменением теплового состояния 3 ц щелевого нагревателя 4 при неизменном положении последнего относительно термообрабатываемого материала.В случае возникновения возмущающего воздействия изменение скорости движения материала),приводящего, например, к увеличению температуры...

Номер патента: 773590

Опубликовано: 23.10.1980

Авторы: Алексеев, Доронин, Пожитков, Содомчук

МПК: G05D 27/00

Метки: котлоагрегата, плава, распыла, растворитель, содорегенерационного, топки

...на распыл, что увеличивает степень дробления плана иулучшает эФфективность растворенияплана.Второй фактор заключается н изменении расхода вытекающего плана.В связи с тем, что профиль летки,по которой вытекает план, н бак растворитель плана и над которой расположен датчик яркости имеет углонукформу, то увеличение расхода плана 1 Оиз топки содорегенерационного котлоагрегата приводит и к увеличению поверхности раскаленного плана, темсамым интегрально унеличинает освещенность датчика яркостиТаким образом, изменение расхода вытекающегоплана косвенно оценивается изменением его степени яркости.Эти Факторы обуславливаются нестационарностью процесса горения черногс щщелока в топке содорегенерационногокотлоагрегата.На Фиг, 1 приведена схема...

Номер патента: 774942

Опубликовано: 30.10.1980

Авторы: Бражник, Шилков

МПК: B28B 1/08, G05D 19/02

Метки: виброплощадок, прижатием, работы, режимом, свободным, формования, формы

...значениями и по результатам сравнения регулированием величины статического момента массы дебаланса изменяют иитенсивность, воздейстния до равенства между фактическими и расчетными значениями амплитуды выйуждающей силы.Предлагаемый способ иллюстрирует ся чертежом.Для применяемой при формовании н форме 1 бетонной смеси 2 предварительно строится тарировочная зависимость между оптимальной величиной 45 амплитуды вынуждающей силы Р и высотой Н бетонной смеси при различных значениях степени ее уплотнения с в диапазоне от рыхлого до наиболее плотного состояния.50Данная зависимость закладывается в основу работы Функционально-преобразующего блока 3, задачей которого является Формирование на выходе сигнала, соответствующего оптимальной...
