G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 844579

Опубликовано: 07.07.1981

Автор: Ситник

МПК: C02F 1/463, G05D 27/00

Метки: электрокоагулятор

...работает следующимобразом. 0Обрабатываемая сточная вода поступаетчерез сетку 2 в пространство между ванной3 и электродом 4, заполненное ферромагнитным (стружечным) аноднорастворимымэлектродом 1. 15Электрический ток от выпрямительногоустройства 5 проходит через электрод 4 иванну 3, растворяет стружечный ферромагнитный электрод 1. При этом обрабатываемая сточная вода коагулируется электрически растворенными ионами железа и отводится из электрокоагулятора.В процессе работы электрокоагуляторапроисходит растворение электрода 1, умень.шение количества которого снижает качест. 25во очистки воды. Уменьшение количествазагрузки электрода 1 контролируется датчиком-преобразователем 7, сигнал с которого поступает в блок управления 6,При...

Номер патента: 845144

Опубликовано: 07.07.1981

Авторы: Балашов, Куприянов, Куропаткин, Малков, Терешин, Хлыбов

МПК: G05D 27/00

Метки: активныхвеществ, биологически, биосинтеза, про-цессом

...18 слова.При несовпадении кодов блок 17 сравнения выдает сигнал, поступающий на вход вентилей 25. Далее по сигналу, подаваемому на первый вход 32 системы и поступающему на входы вентилей 25, происходит запись сигнала с выхода блока 17 сравнения в разряд регистра 21 управления, номер которого задается дешифратором 15.Каждый разряд регистра 21 управления управляет переключением связанного с ним исполнительного механизма.Первый разряд регистра 21 управления управляет переключением исполнительного механизма 10 на линии подачи охлаждающей жидкости и в рубашку ферментера 1, что обеспечивает поддержание требуемой температуры.Второй и третий разряды регистра 21 управления связаны соответственно с первым и вторым входами схемы 22 ИЛИ, выход...

Номер патента: 847284

Опубликовано: 15.07.1981

Авторы: Заверткин, Патрушев, Русинов

МПК: G05D 7/01

Метки: расхода, регулятор

...режиме рабочее тело проходит первую турбину 4, диафрагму 2, вторую турбину 5 и идет к потребителю. Вращающие моменты турбин 4 и 5 нелинейно зависят от скорости прохождения рабочего тела. Ыо их характеристики имеют общую точку пересечения в: заданной области регулирования расхода, т,е, вращающий момент первой турбины 4 равен, с учетом гидродинамических потерь .в установившемся режиме, по величине и противоположен по направлению вращающему моменту второй турбины 5. Поэтому в стационарном режиме проходное отверстие диафрагмы 2, перекрываемое регулирующим органом 3, остается неизменным,При изменении напора рабочего тела вследствие неравенства характеристик первой турбины 4 и второй турбины 5 возникают разные дополнительные...

Номер патента: 847285

Опубликовано: 15.07.1981

Авторы: Вашакидзе, Дохов

МПК: G05D 7/06

Метки: газа, малых, расходов, регулятор

...регулятора. 10Указанная цель достигается тем,что в регуляторе малых расходов потока, содержащем корпус с входным и выходным патрубками, источник питанияи капилляр из электропроводного материала, капилляр выполнен в виде установленного в корпусе рулона фольги,к наружному витку которого подключенисточник питания.На чертеже изображен предлагаемый 20регулятор малых .расходов газа.Устрой тво содержит входной 1 ивыходной 2 патрубки, закрепленные накорпусе 3, внутри которого установленкапилляр из электропроводного материала, выполненный в виде рулона фольги 4, к наружному витку которого подключен источник 5 питания (источниктока регулируемой частоты),Регулятор работает следующим образом.Газ поступает во входной патрубок 1,затем протекает около...

Номер патента: 847286

Опубликовано: 15.07.1981

Авторы: Волков, Ишутинов, Половец, Сорокин

МПК: G05D 9/00

Метки: гидросооружении, уровняводы

...трубопроводов и связанс подъемно-транспортным механизмом.На фиг. 1 и 2 изображено устройство для регулирования уровня водыв гидросооружении,Устройство содержит вертикальноустановленный трубопровод 1 в верх8472 Формула изобретения 3нем б ьефе с подводящим тр уб опроводом 2 и вертикально установленный трубопровод 3 в нижнем бьефе с подводящим трубопроводом 4, соединенные напорно-самотечным трубопроводом 55 с сифоном 6. В верхней части вертикально установленных трубопроводов 1 и 3 предусмотрено монтажное отверстие с герметичной крышкой 7, в нижней части - посадочное гнездо 8 для 10 установки насосного агрегата 9 с помощью подъемно-транспортного механизма 10.Устройство работает следующим образом, 15В режиме осушения насосный агрегат 9...

Номер патента: 847287

Опубликовано: 15.07.1981

Авторы: Паршаков, Сапожников, Собко, Сухоруков

МПК: G05D 9/02

Метки: бьефах, гидротехническихсооружений, уровняводы

...9 подачи установлен гибкий .шланг О. По трубопроводу 9 жидкость поступает в регулирующую емкость 11, шарнирно установленную на оси 2, и в которой для 10 связи с атмосферой проделано отверстие 12.Обратная связь емкостей 8 и 1 совершается через трубопровод 13 слива, на котором установлен гибкий , 15 шланг 14, в трубопроводе 13 слива имеется клапан 15 соединенный тросом 16 через систему блоков 17 и 18 с поплавком 19. Наличие гибких шлангов 1 О и 14 обуславливается тем, что 20 емкость 11 перемещается в зависимости от объемажидкости,находящейся в ней.Устройство работает следующим образом.Вода, поступающая в трубопровод 4, 25 приводит в действие турбину 6, которая вращает водоподъемное колесо 7, Рабочая жидкость поднимается колесом из...

Номер патента: 847288

Опубликовано: 15.07.1981

Автор: Коновалов

МПК: G05D 9/02

Метки: емкости, жидкости, регулятор, уровня

...так какс изменением температуры изменяетсяФормула изобретения Регулятор уровня жидкости в емкости, содержащий входной патрубок с рас 20 положенным на нем регулирующим органом с приводом и выходной патрубок,отличающийся тем, что,с целью повышения точности и расширения области применения регулятора,он содержит резервуар, частично заполненный жидкостью, в которой свободно установлена емкость, механическисвязанная с приводом регулирующегооргана.30 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 5"5061, кл. С 05 О 9/02, 1975.2, Авторское свидетельство СССРя З 5 У 37567, кл, С 05 О 9/02, 1970(прототип),3 84 плотность жидкости и жесткость пружины.Цель изобретения - повышение точности и расширение...

Номер патента: 847289

Опубликовано: 15.07.1981

Автор: Попов

МПК: G05D 9/02

Метки: рисовых, уровняводы, чеках

...повторяется, осуществляется затопление рисовых чеков в автоматическом режиме.Предлагаемое устройство обеспечи вает сокращение оросительной воды изатрат на эксплуатационное обслуживание, а также предотвращение вторичного засоления почв в период первоначального затопления посевов.25 3 84в котором установлен фиксатор реечного типа снабженный пружиной, соединенной тросом с поплавковой емкостью,связанной резиновой трубой с соответствующим чеком.На фиг, 1 изображено предлагаемоеустройство, в плане; на фиг. 2 - разрез А-А на фиг. 1; на Фиг. 3 - узел 1на Фиг, 1.Устройство содержит подводящийоросительный канал 1 и отводящий оросительный канал 2 и размещенную между ними сегментную направляющую 3с установленным на ней одним концомзатвором...

Номер патента: 847290

Опубликовано: 15.07.1981

Автор: Гефтлер

МПК: G05D 9/02

Метки: ванне, окрасочнойкамеры, регулятор, уровня

...с ванной окрасочной камеры,и обратный клапан, установленный наконце сифонной трубки, расположенномв задающей емкости, причем коленасифонной трубки соединены шарнирно.90 Формула изобретения НИИПИ Заказ 5497/7ираж 940 Подписное 3 8472На чертеже изображен предлагаемый регулятор уровня в ванне окрасочной камеры,Регулятор уровня в ванне окрасочной камеры состоит из задающей емкос 5 ти 1, установленной с возможностью вертикального перемещения, с встроенным в нее поплавком 2, связанный с клапаном 3, к которому подводится вода из магистрали трубопровода 4 по дачи воды, сифонной трубки 5, имеющей на одном конце обратный клапан 6 и ванну 7 окрасочной камеры, шарнирного соединения 8, механизма 9 перемещения задатчика. 15Регулятор...

Номер патента: 847291

Опубликовано: 15.07.1981

Авторы: Климович, Кожуховский, Кутуков, Савченко

МПК: G05D 16/06

Метки: давления, регулятор

...9, Подвижный элемент регулирующего органа 25и рычаг относительно корпуса подпружинены слответственно пружинами 1 О и 11.Участок рабочего профиля рычага 4 иобеспечивает значительное перемещениеподвижного элемента регулирующего органа при повьппении выходного давлениядо номинального, участок Вс обеспечивает запорное усилие при незначительномперемещении подвижного элемента регулирующего органа. 35Регулятор работает следующим образом.Через входной штуцер 2 и зазор между седлом и подвижным элементом регулирующего органа газ поступаетв под- .0мембранную полость корпуса 1 и, воздействуя своим давлением на чувствительный элемент, через штуцер 2 поступает к потребителю (газовому аппарату) .45Регулирование выходного давления.происходит...

Номер патента: 847292

Опубликовано: 15.07.1981

Авторы: Ильин, Кастальский, Павлов, Ушаков

МПК: G05D 16/10

Метки: давления, жидкости, регулятор

...2, кони ческая поверхность которого с кромкой корпуса образует дросселирующее сечение для жидкости, поступающей со входа на выход. Пружина 3 одним торцом опирается на золотник 2, другим - на сед -25 ло 4 клапана 5, через который жидкость поступает на слив. Клапан 5 выполнен в виде золотника постоянного сечения, один торец которого опирается на пяту 6, а противоположный торец - на седло 4. На пяту 6 воздействует регулировочная пружина 7, с помощью которой регулятор настраивается на требуемое выходное давление, В золотнике 2 выполнен сквозной осевой канал 8,З 5 который через радиальный канал 9 и отверстие 1 О в боковой стенке золотника соединен соответственно с выходной 11 и входной 12 полостямц. Сквозной осевой канал соединяет...

Номер патента: 847293

Опубликовано: 15.07.1981

Авторы: Бережевский, Петренко, Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...взаимодействующим с чувствительным элементом 8, длина когорогоменьше длины толкателя 7 основногоклапана, обеспечивающий дополнительному клапану меньшее открытие, чемподъем над седлом основного дросселирующего клапана, Последнее обеспечивается выполнением дополнительногоседла в корпусе ниже основного седла,Дополнительных дросселирующих клапанов могут быть один и более, но ониимеют различный ход, не превышающийхода основного дросселирующего клапана. Корпус закрыт стаканом 16.Регулятор давления газа работаетследующим образом.В исходномсостоянии регулятор настроен на определенное выходное давление, его пружина 9 сжата винтом 1 Очерез тарель 1, Чувствительный элемент 8 максимально опущен, клапаны 5и 13 толкателями 7 и 15 отжаты отседел 4 и...

Номер патента: 847294

Опубликовано: 15.07.1981

Автор: Трофимов

МПК: G05D 23/02

Метки: защиты, нагревателейв, электропечи

...рычаг реле давления) через штоки 12 контактной группы. Крайние контакты.5 закреплены на рычаге 10, а на конце рычага 11 расположен средний кон О такт 6. Г-образные рычаги 10 и 11 под-, пружинены пружинами 13 а регулируемое усилие на пружины 13 создают винтами 14 с гайками 15. Ломающийся рычаг 11 сохраняет свою форму с помо щью винта с гайкой 16 и пружины 17. Сильфон 1 датчика реле давления и сильфон 2 датчика реле температуры50 соединены через штоки 18.и 19 с контактной группой. Блок микровыключателей закреплен на штоке 18.На коромысле 20 на одном конце расположен средний контакт 6 контактной55 группы, а другой конец с помощью вил ки 21 соединен с втулкой, закрепленной между пружинами 22, гайками 23 на штоке 19. 4.Все устройства...

Номер патента: 847295

Опубликовано: 15.07.1981

Авторы: Астанский, Осадин, Романов, Сухов

МПК: G05D 24/02

Метки: вязкости, жидкости, регулятор

...потока, идущего черездроссель 7, обеспечивал 1 на выходетребуемую вязкость жидкости,45Аналитическими .исследованиями получены следующие соотношения потоковв дросселях п ЯК ) 50 Цоаю- объем жидкости, проходящейчерез нагреватель в единицу времени;общий поток жидкости, прохо дящей через оба дросселя в единицу времени; 95 4К : Я - отношение геометрических% л гпроходных сечений дросселей;Ц - коэффициент истечения.турбулентного дросселя;9 - кинематическая вязкость жидкости на входе в регулятор;- длина ламинарного дросселя;и - количество каналов ламинарного дросселя,Вязкость навыходе регулятора зависит от доли жидкости, проходящей через нагреватель,и эта зависимость определяется следующим полуэмпирическим выражением: д, д-яи Ии-сдЪ, 0Р где-...

Номер патента: 849013

Опубликовано: 23.07.1981

Авторы: Колокольцов, Комаров, Протасов, Скибенко, Тихонова

МПК: G05D 7/00

Метки: жидкости, программного, управленияпотоком

...управляет работой 25 широтно-импульсного преобразователя(ШИП) 4, который в свою очередьуправляет работой .привода 5 (двигатель, электромагнитная муфта, редуктор)Выходной вал привода 5 механически соединяется с валом исполнительного механизма 6, на оси которого размещен датчик 7 положения исполнительного механизма, подающегоимпульсы об отработке дозы черезделитель 10 частоты в индикаторныйблок.Для обеспечения точного дозирования как при прямом, так и при обратном вращении, предусмотрен переходна пониженную скорость. При этом 40 датчик положения исполнительногомеханизма выдает два импульса при выдаче каждой дозы. В момент приходапервого импульса на вход коммутатора 9 начинается торможение привода, 45 а в момент прихода второго импульса...

Номер патента: 849156

Опубликовано: 23.07.1981

Авторы: Миняйло, Цатурян

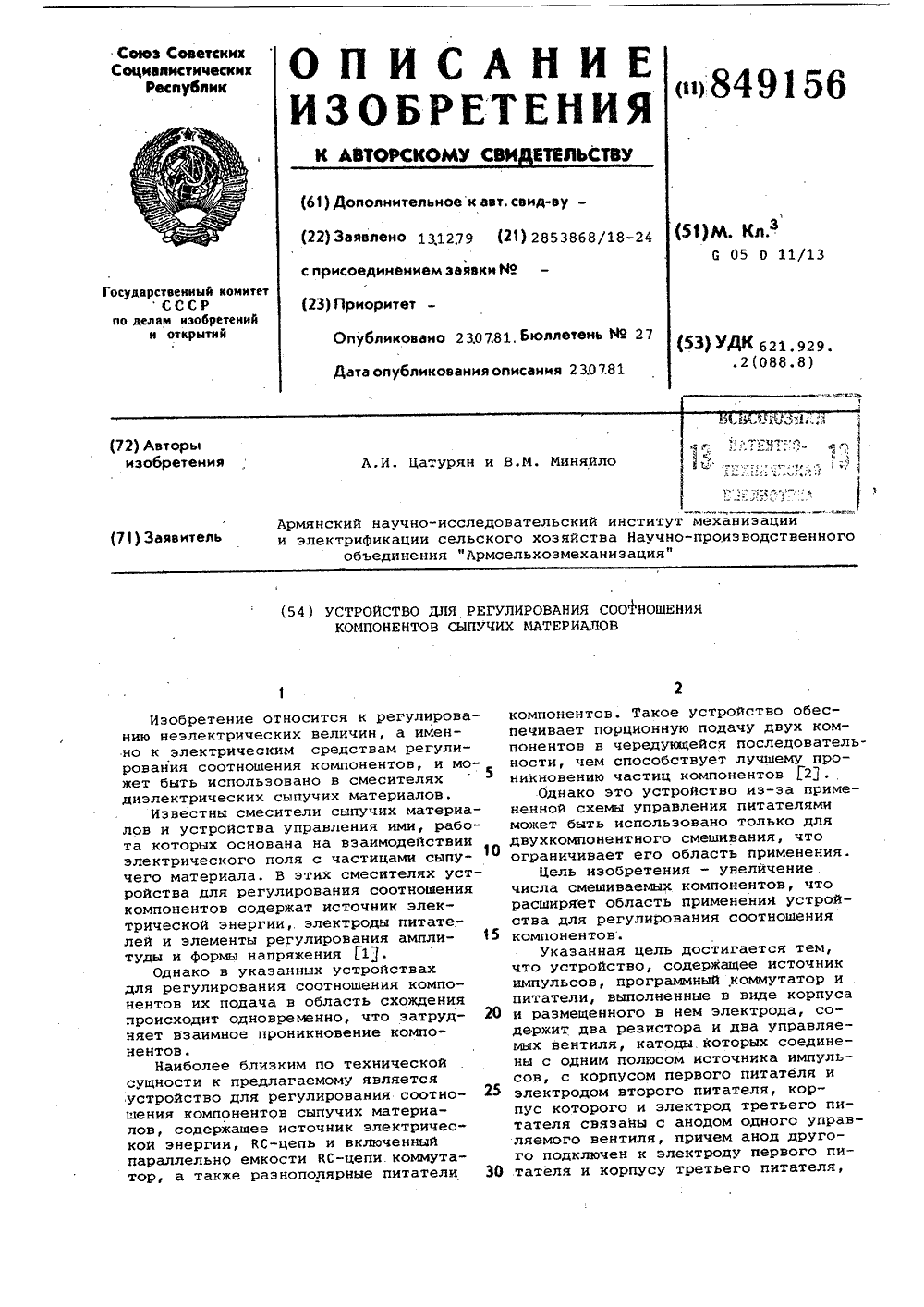

МПК: G05D 11/13

Метки: компонентов, соотно-шения, сыпучих

...питателей, подключенных кгенератору электрических импульсов(фиг. 1),Потенциал электродов 2 и 7 в течение всего времени работы устройствадостается неизменным, так как они подключены к одному полюсу генератора не.посфедственно. Потенциал этого полюса примем за нулевой. На другие двепары электродов (3, 4 и 5, 6) путемсоответствующей коммутации управляемых вентилей поочередно, с частотойвыдачи порций, подаются пачки импуль- Осов от генератора 1, Коммутация управляемых вентилей (диодов) осуще 12ствляется программным коммутатором 1В момент с = О по команде коммутатора 12 управляемый диод 9 переводится в проводящее состояние, и на электроды 3 и 4 поступает нулевой потенциал, а на электроды 5 и б - импульсы от генератора (так как...

Номер патента: 849157

Опубликовано: 23.07.1981

Автор: Зверев

МПК: G05D 16/10

Метки: регулятор, угловой

...на клапане б онзакрывается. Давление н полости 8снижается, при этом возникает разность давлений на торце плунжера;2, которая приводит к подъему паследнего. Затем давление но входнойполости 4 уменьшается до величиныдавления н полости 8, плунжер 2 отмеханического воздействия пружиныЭ со стороны надплунжерной полости8 перекрывает седло. При равенстведавлений в полостях 4 и 8 клапанпод воздействием пружины 7 открывается, обеспечивая в дальнейшем повторение цикла.Стабильность поддержания плунжера в верхнем положении обеспечивается увеличением его рабочей поверхности при подъеме с седла, которое происходит за счет поверхности, ранее отсеченной седлом 16 от входной по.лости. формула изобретения Угловой регулятор давления "досебя" с...

Номер патента: 849158

Опубликовано: 23.07.1981

Авторы: Сюзюмов, Унукович

МПК: G05D 16/10

Метки: клапан, предохранительный

...и соединенных с ними пружин 9 служит попе. -речный распор 17.Предохранительный клапан работает следующим образом,При нормальном расчетном давлениив напорной магистрали 2 жидкостьпроходит через кольцеобраэные отверстия в корпусе. 1, обтекая конусовидные запорные органы 3, которыеудерживаются в открытом состояниипружинами 9. В этом положении надпоршневые области в корпусе 1 соединены с напорной магистралью 2 только раэгруэочными трубками 15 и 16при закрытых обратных клапанах 13и 14 в обводных трубопроводах 11 и12. Положение поршней фиксируетсяпружинами 7 и 8.При возникновении в напорной магистрали 2 (слева) .ударного давления открываются обратные клапаны13 и 14, и ударное давление черезобводные трубопроводы 11 и 12 и разгрузочные трубки 15...

Номер патента: 849159

Опубликовано: 23.07.1981

Авторы: Артемов, Савин

МПК: G05D 16/10

Метки: клапан, предохранительный

...собой, а крайние втулки и с опорной тарелью 11, и с корпусом (вокруг входного канала 2), дополнительные нормально открытые запорные органы. Место стыков тарельчатых пружин 8 и 9 с корпусом 1, втулками 12-14 и опорной тарелью 11 уплот- нены (загерметизированы), что достигается посадкой их с натягом, пакры. тием контактных мест специальной замазкой (смазкой) и другими способами. Центрирование пружинных элементов 4-7 в корпусе 1 осуществляется направляющими ребрами 15.Работает предохранительный клапан следующим образом.В исходном состоянии пружинные элементы 4-7 сжаты регулировочным винтом 10 через опорную тарель 11. При подсоединении клапана к предохрняемой магистрали рабочая среда через входной клапан 2 заполняет внутренюю полость...

Номер патента: 849160

Опубликовано: 23.07.1981

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...увлекает за собой дополнительный клапан 9. Последний отрывается от седла 8. Эапорный элемент 16 закрывается,так какрегулятор запущен в работу. Дальнейший приток газа в выходную полость3 производится через щель между седлом 8 и клапаном 9, а плавность повышения давления в выходной полоетиобеспечивается плавным увеличениемэтой щели.С повышением давления в выходной. полости поршень 11 и клапан 9поднимаются настолько, что свободныйход между толкателем 7 и клапаном 9(люфт) выбирается и при дальнейшемповышении основной клапан 5 начинаеттакже подниматься вверх. щель междуклапаном 9 и седлом 8 увеличиваетсяПри некотором повышении давления навыходе (подъеме поршня 11) первая(по ходу газа) щель (между клапаном5 и седлом 4) становится меньше...

Номер патента: 849161

Опубликовано: 23.07.1981

Авторы: Керимов, Расулов

МПК: G05D 23/00

Метки: печи, темпе-ратуры, трубчатой

...расходы жидкого и газообразного топлива. Максимально допустимому значению выходного сигнала регулятора 1 (или минимальному расходу жидкого топлива) соответствует значение "0" переменной Х. Минимально допустимому значению выходного сигнала регулятора 2 (или максимально допустимому значению газообразного топлива) соответствует значение "1" переменной Х При Р -Р О перемени 3Йая Х принимает значение "1". Алгоритм работы логического блока ЛБ определяется как+ХПринцип работы устройства для регулирования температуры трубчатой печи следующий.Допустим, что в некоторый рассматриваемый момент технологические ситуации следующиеР 6 . )0,9 кгс/см; Р(6 о,кгс/смщюР -Р(Ои требуется поднять температуру дозаданного значения. Переменные влогическом блоке...

Номер патента: 849162

Опубликовано: 23.07.1981

Авторы: Козин, Менасанов

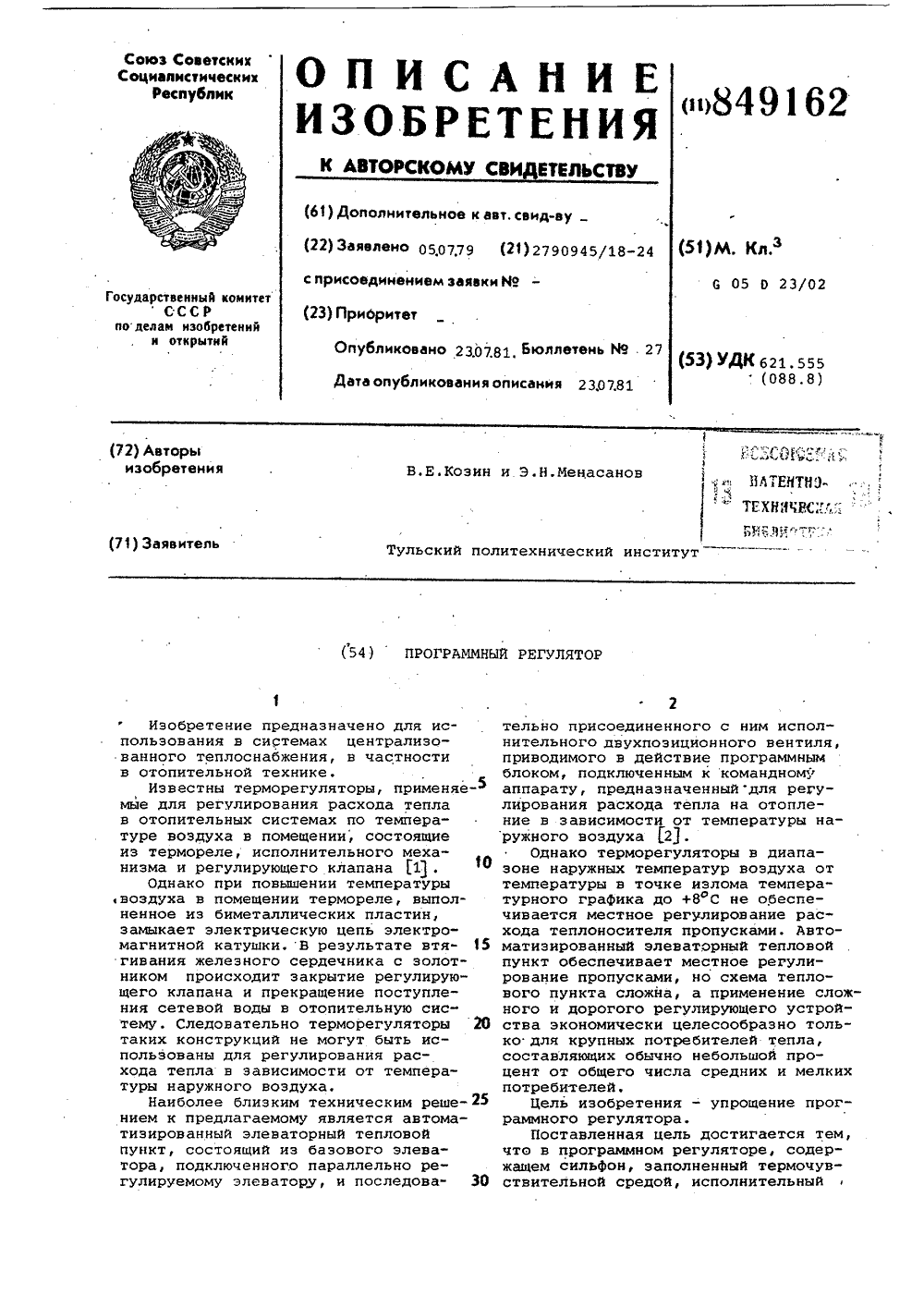

МПК: G05D 23/02

Метки: программный, регулятор

...открыт.Регулирующий орган устанавливает Ся на подающем трубопроводе, по которому сетевая вода с температурой Г поступает в систему отопления, а с температурой 7, по обратному трубопроводу возвращается к источнику тепла.Продолжительность регулирования местными пропусками расхода теплоносителей зависит от климатического пояса и изменяется от 2 до 17 ч в сутки. Частота регулирования может быть также различной, При этом рекомендуется применять частые перерывы подачи теплоносителя,по возможности. меньшей продолжительности. В видуотсутствия автоматических регуляторов такое регулирование должно производиться вручную, но (как показывает практика) оно не осуществляется, в результате чего наблюдается значительный перерасход тепла и топ лива....

Номер патента: 849163

Опубликовано: 23.07.1981

Авторы: Науменко-Бондаренко, Стадниченко

МПК: G05D 23/30

Метки: термостат

...раэличные коэффициенты теплового расширения (КТР) 15При этом верхние торцы стаканов соединены Фданцем. Из внутренней полости 5 удален воздух, а ее стенки покрыты слоем вещества с капиллярнымисвойствами, пропитанного низкокипя- Яощей жидкостью, например фреоном. Эластичный элемент 6, закрепленный наднище 3 и на втулке 7, закрепленнойна днище 4, образует камеру 8, в которРй установлены контактные элементы 29 и 10, жестко связанные соответственно с днищами 3 и 4. Эластичный элемент б изолирует эти контактные элементы от воздействия рабочего вещества тепловой трубы, Контактные элементы 9 и 10 включены в цепь регуляторатока (на чертеже не показан), который управляет нагревателем.Устройство работает следующим образом.. При изменении...

Номер патента: 849264

Опубликовано: 23.07.1981

Автор: Сидоренко

МПК: G05D 3/12, G08C 19/12

Метки: дистанционногоизмерения, перемещений

...отридечнкки 1,2,3 и 4, рабочие обмотки 56 цательной обратной связью для второго7 и 8, транзистор 9, обмотки 101112 . автогенератора 17 и обратно,и 13 обратной связи (мостовой) датчик з 5 Таким образом, при смешении под 14 перемещений, фаэосдвигающий блок 15 вижного сердечника 20 мостовой датчикпервый автогенератор 16, второй автоге разбалансируется и в одном из авиератор 17, блок 18 реверсивного управ- тогенераторов 16 или 17 (в зависимостипения, линейный смеситель 19, подвиж- от направления разбаланса) возникает геиые магнитные сердечники 20 и 21, Ре О нерация. Выходной сигнал воэбудившеговерсивный двигатель 22, ся автогенератора 16 или 17 поступаетУстройство работает следующим обра- на один из двух входов блока 18 реверзом. сивного...

Номер патента: 850595

Опубликовано: 30.07.1981

Авторы: Иваненко, Тарасов

МПК: C02F 1/24, G05D 27/00

Метки: вод, напорной, процессаочистки, сточных, флотацией

...процесса очистки сточных вод напорной флотацией.Устройство содержит .напорный 1 и флотационный 2 резервуары, насос 3 подачи рециркулирующего потока,5 85 эжектор 4 для насьпцения воздухом рециркулирующей жидкости, мутномер 5,установленный на выходе флотационного резервуара 2, расходомеры сточной воды 6 и рециркулирующего потока 7, установленные на входах флотационного 2 и напорного 1 резервуаров,регулятор 8 соотношения расходов сточной воды и рециркулирующего потока, входы которого связаны с расходомерами 6 и 7, а выход - с исполнительным механизмом 9 на трубопроводе рециркулирующего потока, расходомер 10 воздуха, поступающего на насьпцение рециркулирующего потока, регулятор 11 соотношения расхода воздуха и рециркулирующего...

Номер патента: 851343

Опубликовано: 30.07.1981

Авторы: Сергеев, Щедрин, Ылясов

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...разрез, на фиг.2- да, полотнища, эксцентрично и подвил- то ае, в момент пропуска паводковых но установленного на горизонтальной 25 расходов.оси вертикальной решетки и щита, ус=. Регулятор состоит из гибкой оботановленного на дне водовода Щит лочки 1, подкрепленной опорным валом .шарнирно прикреплен к горизонтальной, ;, 2. Кромки гибкой оболочки соединены стенке, причем один конец решеткис подвижными кромками раьы 3, а не- соединен с верхней частью полотнища, ;подвианые кромки рамы связаны шарни851343 Формула изобретения Ри 54/ ВНИИПИ Зак ираж 940 Подписно филиал ППП "Пате ром 4. Одна мз подвижных кромок рамы ,снабжена ограничителем 5 движения, а другая - водонепроницаемым щитом 6.Регулятор работает следующим образом;.,Яре нормальных...

Номер патента: 851344

Опубликовано: 30.07.1981

Автор: Крючков

МПК: G05D 9/02

Метки: бьефе, нижнем, уровняводы

...образом.При установке поплавкового клапана на более высокую отметку по сравнению с существующим уровнем воды в нижнем бьефе поплавок 17 опускается, что приводит к открыванию отверстия выходного патрубка 14 и закрыванию отверстия выходного патрубка первого трубопровода 12.Этим обеспечивается создание тока воды в первом трубопроводе 11 и изоляция полостей ка-. меры 6 и емкости 8 от атмосферы.Благодаря разрежению, которое создается в эжекторе 10, происходит подъем уровня воды в камере 6 и перетекание воды в емкость 8. Уровень воды в камере 5 понижается. При этом верхняя точка второго трубопровода 12 расположена выше отметки, на которую может подняться .уровень воды в . камере 6 и емкости 8 под влиянием создающегося в эжекторе 10 разрежвния,...

Номер патента: 851345

Опубликовано: 30.07.1981

Автор: Вохмянин

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, среды, уровняэлектропроводной

...с электропроводной средой, причем динистор и приемник оптрона соединены последовательно и подключены параллельно конденсатору, первый вывод приемника оптрона соединен с управляющим элект родом тиристора, а второй вывод через851345 излучатель оптрона - с выходом датчи,ка верхнего уровня.На чертежепоказана принципиальнаясхема регулятора уровня электропроводной среды.Регулятор уровня содержит датчик1 верхнего уровня, датчик 2 нижнегоуровня, исполнительное реле 3, источник 4 питания, тиристор 5, диод б,конденсатор 7, динистор В, оптрон 9,состоящий иэ излучателя 10 и приемника 11, сосуд 12 с электропроводнойсредой.Регулятор работает следующим образом,При разомкнутом датчике 2 (уровеньжидкости ниже датчика 2) динистор 8закрывается, через...

Номер патента: 851346

Опубликовано: 30.07.1981

Авторы: Золотаревская, Золотаревский, Пейсахович

МПК: G05D 13/00

Метки: гидромотора, двухроторного, частотывращения

...причем оси отверстий расположены в плоскости осей роторов и перпендикулярны им.На фиг. 1 изображена схема устройства для измерения частоты вращения двухроторного гидромотора; на фиг.2- осциллограмма работы устройства,Устройство содержит двухроторный гидромотор 1, преобразователь 2,блок 3 индикации. В корпусе 4 двухроторного гидромотора выполнены два отверстия 5, оси которых расположены в851346 Формула изобретения 1 Рик Плоскости осей роторов б гидромотора ,И перпендикулярны им.Эти отверстия соединены с преобразователем 2 при помощи импульсных трубок 7. Подвод рабочей жидкости к гидромотору осуществляется через входНой патрубок 8, отвод - через выходной патрубок 9 либо наоборрт.Устройство работает следующим образом.ПРН подаче...

Номер патента: 851347

Опубликовано: 30.07.1981

Авторы: Божков, Виксман, Коппель, Купавых, Цыркин

МПК: G05D 13/14

Метки: регулятор, скорости

...рычага и силовая пружина, один конец которойсвязан со штоком, спертым на втулку.На чертеже изображен регуляторскорости с элементами изменения на;стройки частоты вращения.Регулятор содержит центробежнайчувствительный элемент 1, рабочуюпружину 2, втулку 3, первый орган 4задания, рычаг 5, поршень б сервомотора, шток 7, силовой упругий элемент8, двуплечий рычаг 9, поршни 10 и 11второго и третьего органа задания,регулируемый упор 12 и упор 13 остановки.Устройство работает следующим образом.При пуске двигателя подается пусковой воздух к поршню 4 первого органа задания, который перемещается досойрикосновения фланца 14 с упором12 и поворачивается двуплечий рычаг9. Рычаг 9 вторым своим плечо перемещает шток 7. Втулка 3, связаннаяс первым 4...
