G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1152632

Опубликовано: 30.04.1985

Авторы: Булгаков, Дзеба, Пищенко, Попов, Романович

МПК: B01F 3/08, G05D 27/00

Метки: смесителем, статическим

...коллектор, дополнительнорегулируют соотношение потоков, направляемых в смеситель, в зависимости от вязкости и плотности компонентов этих потоков и выходного потокас коррекцией по величине амплитудышумовых колебаний эа лопатками суперкавитирующего профиля, а расход основного потока, подаваемого в проточную камеру, регулируют в зависимостиот величины давления за лопаткамисуперкавитирующего профиля и температур смешиваемых потоков. 55На чертеже представлена блок-схема системы управления статическимсмесителем, реализующая данный способ. В проточную камеру 1 подается основной поток, в кольцевой коллектор 2, размещенный в области лопаток 3 суперкавитирующего профиля, подаются потоки подмешиваемых компонентов.Величину давления измеряют...

Номер патента: 1152935

Опубликовано: 30.04.1985

Авторы: Банд, Гандзюк, Рыков, Спектор

МПК: C02F 1/46, C02F 1/463, G05D 27/00 ...

Метки: вод, нагретых, процессом, сточных, хромсодержащих, электрокоагуляционной

...Сигналы с приборов 4 и 5 поступают на блок деления 6. В результате на выходе блока 6 формируется управляющий сигнал, однозначно связанный только с магнитными свойствами твердых частиц, который используют для автоматического регулирования с целью получения ферримагнитной суспензии с заданными стабильными свойствами. Управляющий сигнал измеряется блоком 7 с двухпозиционным регулированием, в котором происходит сравнение заданной величины с измеряемой. Импульс с блока 7 поступает в промежуточный регулятор 8, который управляет исполнительным механизмом 9, изменяющим режим работы выпрямителя 10, уменьшая или увеличивая величину тока, протекающую через электрокоагулятор.В качестве измерительного преобразователя 1 могут быть применены...

Номер патента: 1152957

Опубликовано: 30.04.1985

Автор: Лысогор

МПК: C10B 57/02, G05D 27/00

Метки: коксования, процессом

...с блоком 3 обнаружения стадий, датчик 4 температуры, соединенный регулятором 5, воэдействукщнм на исполнительный механизм 6 подачи газа в топку. Последовательно блоку 3 обнаружения стадий включены логический блок 7 и блок 8 задания. В цепь датчика 4 температуры, расположенного над перевальной стенкой, включены последовательно между собой элемент 9 само- блокировки, усилитель 1 О тока, счетчик 11, элемент 12 сравнения, элемент 13 индикации. В устройство также входит звено 14 дистанционного управления.Технологический процесс разбивается на стадии для решения задачи Формирования режимных параметровт -т; ттт е п, (1) где Т- стадия технологическогопроцесса в координатахтемпературы топки.Процесс Формирования режимных параметров для...

Номер патента: 1153020

Опубликовано: 30.04.1985

Авторы: Ливчак, Чистяков

МПК: E03B 1/02, G05D 27/00

Метки: водоснабжения, здания

...аккумулятора 3 присоединен воздушный трубопровод 11 с обратным клапаном - ограничителем расхода 12 или вантуз.На импульсном трубопроводе, присоединенном к подающему трубопроводу 1 до регулятора 6 расхода, установлен датчик 13 давления, электрически связанный с электро- задвижками 5 и 9 (импульсные линии показаны на чертеже пунктиром, а электрические линии - штрих-пунктиром) . Система работает следующим образом.При повышенном и нормальном давлении воды в городской водопроводной сети и водозаборе в сети меньшем расчетного вода в систему подается по общему подающему трубопроводу 1, минуя бак-аккумулятор 3, который в это время заполнен водой. Повысительный насос 2 в это время работает или выключен, если давление воды достаточно для...

Номер патента: 1153315

Опубликовано: 30.04.1985

Авторы: Костюков, Куковский, Щедрин

МПК: G05D 9/02

Метки: бьефах, гидротехнических, регулятор, сооружений, уровня

...2.В верхней части щита 2 закреплен про тивовес 4, а в дне канала - упор 5,за счет которых плоский щит 2удерживается в горизонтальном положении. Масса противовеса 4 рассчитывается таким образом, чтобы щит 25удерживался в горизонтальном положении после его опрокидывания.В нижней части плоского щита 2 закреплены две наклонные направляющие.6для возвращения щита 2 регуляторав вертикальное положение подпружиненными рычагами 7.Устройство работает следующим образом.При первоначальном положении, ког 35да вода в канале отсутствует, все регуляторы находятся в вертикальномположении за счет того, что наклоненные направляющие 6 опираются надно канала. В начале канала устанавливается регулятор уровня нижнего бьефа, а в конце - регулятор уровня...

Номер патента: 1153316

Опубликовано: 30.04.1985

Авторы: Байер, Валиулин, Котляр, Кузнецов, Семашко

МПК: G05D 13/28

Метки: вращения, предельный, регулятор, частоты

...тормозные лопатки 14. В стенкекорпуса 17 выполнен канал 19 соединяющий полость 18 с камерой 20 сжатого воздуха, по которому подводится рабочий воздух, В проточке 21стенки корпуса 17 для увеличениятормозного момента могут быть установлены неподвижные радиальные лопатки 22,Предельный регулятор частоты вращения работает следующим образом.Рабочий воздух проходит через сопловой аппарат 5, поступает на рабочее колесо 4 турбины и приводит ротор 3 во вращение, Вместе с рото - ром 3 вращается чувствительный элемент 6 и тормозное колесо 13 с лопатками 14,30 35 40 4 с 50 55 Одновременно с поступлением воздуха к рабочему колесу 4 через канал 19 также осуществляется подачасжатого воздуха, который из полости18 через кольцевой зазор 16, а...

Номер патента: 1153317

Опубликовано: 30.04.1985

Авторы: Куклик, Курбан, Петров, Толочко

МПК: G05D 23/02

Метки: регулятор, температуры

...3 к датчику температуры 2, увеличивает расход тепло-,носителя, что приводит к повьппениютемпературы в отапливаемом помещении.Перенастройка терморегулятора45на различные уровни двойной регулировки производится в такой последовательности.Вывинчивается (завинчивается) узел настройки клапана, содержащий втулки 7 и 8, возвратную пружину 6, шайбу 9, шток 4, сальниковые уплотнения 11, 12 и клапан 3, Величина перенастройки при этом может определяться по оцифрованной шкале, риска которой расположена, например, на втулках 7 или 8, а шкала на втулке 14. В зависимости от .уровня перенастройки (значения на оцифрованной шкале) устанавливается определенное количество сменных прокладок 10. Так, если определено пять уровней перенастройки в...

Номер патента: 1153944

Опубликовано: 07.05.1985

Авторы: Голубцов, Савостьянов, Степанов, Хараск, Цейтлин

МПК: B01D 13/02, G05D 27/00

Метки: варианты, его, установкой, электродиализной

...выходы каждого из которых подключены соответственно к дилюатному или концентратному выходам блока переключения, а гидропереключатель выполнен в виде бистабильного струйного усилителя, входной канал которого подключен к входу блока переключения, входы каналов управления связаны с выходами трех- ходового клапана, каналы переключения соединены разгрузочными каналами с всасывающими входами эжекторов, рабочие входы которых связаны с выходами каналов переключения.Отличие устройства по третьему варианту состоит в том, что оно дополнительно содержит воронки свободного стока и трех- ходовой клапан, вход которого связан с атмосферой, гидропереключатель каждого блока переключения камер выполнен в виде бистабильного струйного усилителя,...

Номер патента: 1154215

Опубликовано: 07.05.1985

Авторы: Акчурин, Киселева, Найденко, Прахова

МПК: C02F 1/40, G05D 27/00

Метки: вод, качества, природных, сточных

...расхода в случаеконтроля качества воды в напорномтрубопроводе), датчиком 3 мутности,.погружным насосом 4. Камера 1 датчиков физико-механических параметровпосредством насоса 4 и гидроциклона5 соединена с камерой 6 датчиков физических и химических параметров: датчика 7 электропроводности, датчика 8содержания нефтепродуктов и датчика9 температуры. Камера 6 датчиков посредством насоса 10 и фильтра 11 соединена с камерой 12 датчиков, состоящей из ячеек 13-15 с датчиками 16-18соответственно величины рН 10, со-держания хрома и цианидов. Для обеспечения работы датчиков 17 и 18 ячей"ки 14 и 15 снабжены блоками регулиро 25вания рН воды, состоящими из датчика19 рН, преобразователя 20, потенциометра 21, емкости 22 с кислотой илищелочью, клапана 23 с...

Номер патента: 1154306

Опубликовано: 07.05.1985

Авторы: Боровиков, Кузнецов, Рейфман, Рубекин, Степанов, Тишкин, Трахтман

МПК: C10B 53/06, G05D 27/00

Метки: процессом, растворения, сланцевой, смолы

...снижать скорость выгрузки зо 35 лы, т.е. уменьшать производитель.ность газогенератора.На чертеже представлена блок-схе.ма управления, реализующая предлагаемый способ.40 Газогенератор содержит загрузочное устройство 1, крышку 2,горелку 3, газиАикатор 4, устройство 5 выгрузки коксозольных остатков и газослив 6. Из общей магист 45 рали 7 обратного газа газ по дополнительным линиям 8 и 9 подаетсяпод крышку газогенератора и в газослив. Сигнал от датчика 10 разреже"ния под крьшкой подается на вход50 регулятора 11 расхода обратногогаза, который, изменяя положениерегулирующего органа 12, поддерживает задаваемое задатчиком 13 значение разрежения под крышкой. Сигнал55 от датчика 14 температурь 1 в газосливе подается на вход регулятора...

Номер патента: 1154309

Опубликовано: 07.05.1985

Авторы: Баюк, Кафаров, Колесников, Курицын, Ольховатов, Родных

МПК: C10G 9/20, G05D 27/00

Метки: пиролиза, установкой

...по предлагаемому способу, а график м - по известному способу. График б показывает изменение во время работы печи температуры пирогаза на выходе ЗИА при управлении по предлагаемому способу, а график Б - по известному способу, При известном способе управления температура пирогаза на выходе ЗИА достигает своего максимально возможного значения за время Ф равное : 760 ч, а Ри управлении по предлагаемому способу - за время + , равное 1210 ч. Графики о и 6 получены в результате моделирования процесса, графики д и б определены экспериментально,Установлено, что закоксовывание входной решетки и труб ЗИА происходит из-за конденса ии на их относительно холодных поверхностях высоко- кипящих продуктов пиролиза. В первые несколько суток работы...

Номер патента: 1154312

Опубликовано: 07.05.1985

Авторы: Бахмурова, Белов, Лапига, Логинов, Черек

МПК: C10G 33/08, G05D 27/00

Метки: нефти, обезвоживания, процессом

...черезтеплообменники 3 и каплеукрупнитель 12 24 направляется в отстойник 5 второй ступени обезвоживания, из которого по трубопроводам б и 7 нефть и вода удаляются из аппарата. По трубопроводу 8 через смеситель 9 осуществляется ввод воды. С помощью расходомеров 10 и 11 измеряются расходы эмульсии и воды. Влагомер 12 измеряет обводненность исходной эмульсии, Контур регулирования, состоящий иэ расходомеров 10 и 11, влагомера 12, функциональных блоков .13 и 14 и исполнительного механизма 15, обеспечивает постоянную обводненность эмульсии на приеме каплеукрупнителя 4. С выхода каплеукрупнителя отбирается часть потока эмульсии и пропускается через спе" циальный разделитель, например непре рывную центрифугу 16, на выходе которого с помощью...

Номер патента: 1154313

Опубликовано: 07.05.1985

Авторы: Автушкин, Андреевский, Кашмет, Лисицын, Пушкарев, Рубекин, Сотников

МПК: C10G 35/00, G05D 27/00

Метки: блоком, каталитического, реакторным, риформинга, установки

...циркулирующего газа, отходящий от верхней части сепаратора 9 и соединенный со смесителем 2, содержит датчик 33 концентрации галогенсодержащих соединений в циркулирующем газе и регулятор, состоящий из схемы 34 сравнения, один вход которой подключен к выходу датчика 33 концентрации галогенсодержащих соединений в водородсодержащем газе, на другой вход которой подается сигнал, пропорциональный заданной концентрации галогенсодержащих соединений в циркулирующем газе на выходе сепаратора 9, пропорционально-интегральный регулятор 35, вход которого подключен к выходу схемы 34 сравнения, исполнительный механизм, управляемый сигналом с выхода пропорционально-,интегрального регулятора 35 и включающий насос-дозатор 36, регулирующий подачу...

Номер патента: 1154516

Опубликовано: 07.05.1985

Автор: Ким

МПК: F24D 17/00, G05D 23/02

Метки: действия, прямого, регулятор, температуры

...от уровня давления и температур теплоносителя, а дилатометрического регулятора - слив импульсной воды.Наиболее близким по технической сущности к изобретению является терморегулятор с разгруженным (свободным от давления регулируемой среды) сильфоном, обеспечивающий независимость регулирования от уровня давления теплоносителя. Этот регулятор имеет корпус с входным и выходным каналами, установленный внутри корпуса термобаллон, жестко связанный с ним сильфон, расположенный внутри полого стакана, герметично соединенного с термобаллоном, и подводящий патрубок горячей воды 121. Н а чертеже изображен предлагаемый регулятор температуры,Регулятор температуры содержит корпус 1 с входным 2 и выходным 3 каналами и штуцер 4, установленный внутри...

Номер патента: 1155611

Опубликовано: 15.05.1985

Авторы: Виноградов, Кузнецов, Степанов, Тишкин

МПК: C10B 53/06, G05D 27/00

Метки: газогенераторе, полукоксования, процессом, сланца

...газ охлаждается в газовых холодильниках 12 и поступает к потребителям и частично возвращается в процесс для приготовления теплоносителя в газогенераторах (обратный газ) .гЦелевым продуктом, получаемым в газогенераторах, является смола (легко сгорает при существующей в зоне полукоксования температуре при наличии там кисл рода), Лаже небольшое содержание кислорода в теплоносителе, а значит и в зоне полукоксования, вызывает значительные потери смолы, т,е. снижает ее удельный выход с 1 т сланца, Для снижения этих потерь необходимо иметь теплоноситель с минимально возможным содержанием кислорода. Содержание кислорода в приготовленном теплоносителе зависит от двух факторов: поддержания в гаэогорелочном устройстве такого расхода воздуха,...

Номер патента: 1156012

Опубликовано: 15.05.1985

Авторы: Антоненко, Негодов, Рыбак, Яцухин

МПК: G05D 7/01

Метки: делитель, дроссельный, потока

...Корректор М,Максимишиттец Редактор М.Дылыц Заказ 3143/43 Тираж 863 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4 тт 5 Филиал ЛПП "Патент 1, г. Ужгород, ул, Проектная,Изобретение относится к гидромашиностроецию и может найти примене - цие в гидроприводах рабочих органов сельскохозяйственных, дорожностроительных, горных машин и механизмов, а также при автоматизации различных технологических и производственных Цель изобретения - повышение тс 1 чкости деления.На чертеже дан предлагаемый делитель, общий вид,Дроссельцый делитель потока со - держит выполненный в корпусе 1 входной канал 2, соединенный через постоянные сопротивления 3 и 4 с камерами 5 и 6, разделенными...

Номер патента: 1156013

Опубликовано: 15.05.1985

Автор: Кухарев

МПК: G05D 7/01

Метки: расхода, регулятор

...4 Изобретение относится к автомать ческому регулированию расхода жидкости и может быть использовано в мелиорации.Цель изобретения - повышение надежности регулятора,На чертеже представлена схема регулятора,Устройство состоит ии цилиндра1, на поверхности которого выполнены ряды отверстий 2, центры которыхлежат в плоскостях, перпендикулярныхоси цилиндра, На торцах цилиндраукреплены крышки 3, диаметр которыхбольше диаметра отверстия корпуса 4,В полости цилиндра размещается перегородка 5, укрепленная на винте 6,который проходит через гайку 7, расположенную на крышке. Отверстиекорпуса 4 расположено на фланце 8.Работает устройство следующим образом.До подачи жидкости регулятор висит на крышке 3, полностью входя вкорпус 4, При появлении...

Номер патента: 1156014

Опубликовано: 15.05.1985

Авторы: Бочаров, Коновалов

МПК: G05D 7/03

Метки: жидкости, расхода, стабилизатор, струйный

...камеру 1, полость 2 которойсоединена со сливом через отверстия3. В струйной камере соосно размеще -ны питающее 4 и приемное 5 сопла.Внутренний канал приемного соплавыполнен в виде диффузора с угломконусности 0,1-0,2 рад и степеньорасширения не менее б 0, Питающеесопло 4 соединено с источником давления б, а приемное сопло - с нагрузкой 7.20Стабилизатор р або тае т следующимобразом,Жидкость от источника давленияпоступает в питающее сопло 4, гдепроисходит преобразование потенциаль ной энергии давления в кинетическуюэергио струи, истекающей с большойскоростью в полость 2 струйной камеры 1, Далее струя жидкости попадаетв приемное сопло 5, где происходитобратное преобразование кинетичес -кой энергии струи в потенциальнуюР 11 осс,;" ик)...

Номер патента: 1156015

Опубликовано: 15.05.1985

Автор: Захарян

МПК: G05D 7/06

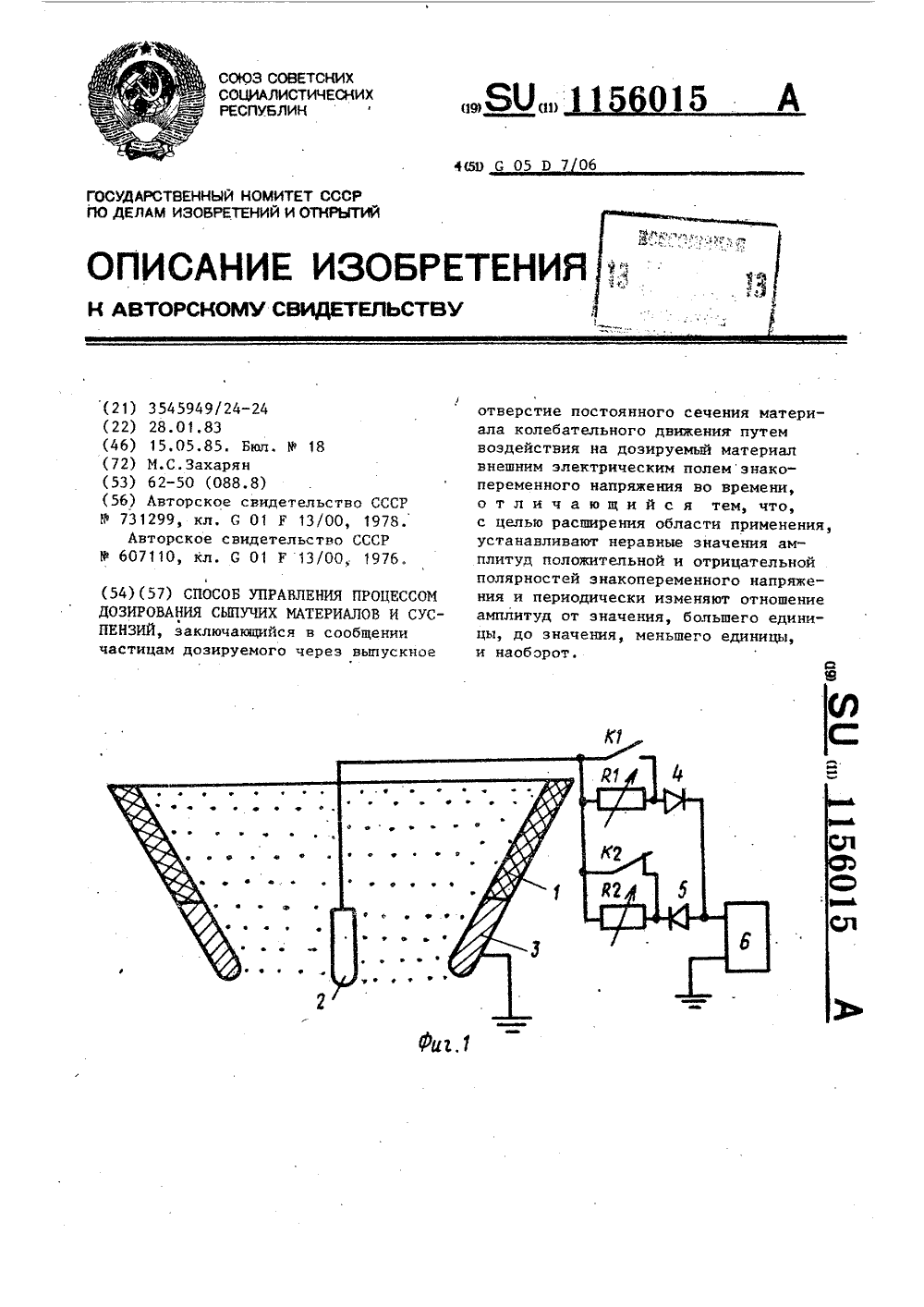

Метки: дозирования, процессом, суспензий, сыпучих

...так как коммутаторК 1 разомкнут, а коммутатор К 2 замкнут,В момент й, замыкают коммутатор К 1 и щразмыкают коммутатор К 2, в результатечего к электродам 2 и Э прикладывается знакопеременное напряжение, имеющее амплитуду отрицательной полярности больше амплитуды положительной аЗполярности, В момент й коммутаторК 2 замыкают, а коммутатор К 1 размыкают, в результате чего к электродам2 и 3 прикладывается.знакопеременноенапряжение, имеющее амплитуду положительной полярности больше амплитуды отрицательной полярности и т.д.Приложенное к электродам 2 и 3напряжение, а формой представленнойна фиг. 2, возбуждает в объеме мате. риала несимметричное знакопеременноеполе, которое сообщает частицам сыпучего материала или суспензии, постпупающих в...

Номер патента: 1156016

Опубликовано: 15.05.1985

Авторы: Никитин, Павлов

МПК: G05D 7/06

Метки: жидкости, расхода, сопротивление

...расход жидкости через диафрагму 3 определяетсяперепадом давления на ней, которыйподдерживается постоянным с помощьюнасоса (на чертеже не показан). На 20проволочные нагреватели 2 подают импульсы электрического тока от генератора на чертеже непоказан). Амплитуду импульсов устанавливают такой,чтобы проволоки и слойжидкости вбли зи них нагревались к концу каждогоимпульса до температуры интенсивногофлуктуационного зародышеобразования.При достижении этой температуры происходит вскипание нагретого. слоя жид-З 0кости, образуется пар, количество которого за один импульс будет постоянным. Образовавшиеся пузыри 5 увле-каются потоком жидкости и попадают вдиафрагму 3 .Плотность парожидкостнойсмеси становится меньше, чем чистойжидкости, и массовый...

Номер патента: 1156017

Опубликовано: 15.05.1985

Авторы: Кашарин, Кашарина, Куковский, Щедрин

МПК: G05D 9/00

Метки: уровня

...воды.Цель изобретения - повьипение точности устройства за счет предотвращения скапливания донных наносов перед сооружением.На чертеже представлена схема предлагаемого устройства для регулирования уровня.15Устройство для регулирования уровня состоит из дополнительного щита 1, соединенного одной стороной посредством гибкой связи 2 с понуром, а другой - шарнирно с напорным щитом 3,20 который в свою очередь расположен на горизонтальной оси вращения 4, снабжен створками 5 и образует вместе с прикрепленной к нему и к флютбету гибкой оболочкой 6 регулировоч ную емкость 7.Для предотвращения скапливания перед сооружением наносов предусмотрена наносасбросная галерея 8, по которой через сбросные окна 9 наносы 3 О отводятся в нижний бьеф....

Номер патента: 1156018

Опубликовано: 15.05.1985

Авторы: Глушко, Мороз, Прибышеня, Шведовский

МПК: G05D 9/00

Метки: бьефе, верхнем, воды, уровня

...полюсов постоянного магнита 6 по горизонтальной направляющей 9 обеспечивается путем соединения шарниров 10и 11 телескопической тягой 7 с понлавковым датчиком 8 уровня верхнегобьефа и с постоянным магнитом 6. ЗОУстройство работает следующимобразом.Заданный уровень воды в верхнембьефе устанавливается с помощью поплавкового датчика 8 уровня верхнего бьефа и путем изменения длинытелескопических тяг 7 при исходномположении полюсов постоянного магнита 6, находящихся вплотную к емкости4, создавая при этом максимальнуюнапряженность магнитного поля. Вэтом случае устанавливается максимальная плотность ферромагнитнойжидкости 5, которая благодаря сво"ей физической сущности порождает выталкивающую силу, действующую на затвор 1 через шток 3....

Номер патента: 1156019

Опубликовано: 15.05.1985

Автор: Бочкарев

МПК: G05D 9/02

Метки: бьефе, воды, сооружения, трубчатого, уровня

...полости гибкой оболочки 4.Устройство работает следующим образом.При отсутствии воды в нижнем бьеФе гибкая оболочка 4 под действием на нее напора воды отжимается к крьпике корпуса проФильного элемента 1 и вода из водовыпуска 2 через водовыпускную щель 3 подается в нижний бьеФ. Одновременно вода из водовыпуска 2 через отверстие 5 поступает в полость гибкой ободочки 4 и из нее по сливной трубке через сливное отверстие 6 идет на слив в нижний бьеФ. Отверстие сливе б принимается большим по диаметру отверстия 5 для свободного истечения из полости гибкой оболочки 4. По мере повышения уровня в нижнем бьеФе поплавковый датчик 8 уровня с клапаном 7 начнет двигаться и при достижении заданного уровня воды перекроется спивное отверстие 6, При...

Номер патента: 1156020

Опубликовано: 15.05.1985

Авторы: Бойцов, Иванов, Тесленко, Хохлов, Юрченко

МПК: G01N 7/02, G05D 11/00

Метки: газов, компонентов, концентрации, смеси

...экранов различаютсямежду собой по избирательности.Сущность способа заключается в следующем.В первую очередь заполняют хлад- агентом (например, жидким азотом) внутреннуюю полость герметичного экрана 5, имеющего на поверхности адсорбционное покрытие 8, выполненное из пористой пленки окисла металла, например из окисла меди, которая активно сорбирует углеводороды, пары воды и углекислоту. После достижения равновесного давления, т.е, когда из-, менение давления становится незначительным, заполняют хладагентом (например, жидким азотом) полость герметичного экрана б, имеющего на поверхности адсорбционное покрытие, выполненное из пористой пленки окисла алюминия, которая активно сорбирует азот, После достижения равновесногодавления и...

Номер патента: 1156021

Опубликовано: 15.05.1985

Автор: Балыкин

МПК: G05D 11/02

Метки: газа, жидкости, потоков, регулятор, соотношения

...и медицинской промышленности.Цель изобретения - расширениеобласти применения и упрощение конструкции регулятора,На фиг. 1 изображен регулятор,продольный разрез; на фиг, 2 - сечение А-А на фиг. 1; на Фиг. 3 - сечение В-В на Фиг. 1. 15Регулятор состоит из корпуса 1 сцилиндрической полостью 2, подводя=" ,щих каналов 3, 4, 5 и Ь, сообщенныхс цилиндрической полостью 2,выходными отверстиями прямоугольной Формы, 2 ри отводящего канала 7., стаканов 8и 9 с осями, проходящими черезцентральные отверстия в боковых стенкахкорпуса 1. Стаканы 8 и 9 установленыв цилиндрической полости 2 и соединены между собой замком, позволяющимим поворачиваться друг относительнодруга и совместно поворачиваться иперемещаться вдоль оси цилиндричес-кой полости 2,...

Номер патента: 1156022

Опубликовано: 15.05.1985

Автор: Соколов

МПК: G05D 11/02

Метки: газа, двух, жидкости, потоков, расходов, регулятор, соотношения

...9 или уменьшении - 15 расхода регулируемого потока в трубопроводах 12 и 16 клапан 15 отодвигается от седла клапана 13, тем самымувеличивая расход регулируемого потока до восстановления заданного соот 20 ношения расходов регулируемого и нерегулируемого потоков, Соответственно при уменьшении расхода нерегулируемого потока в трубопроводе 9 или в- увеличении расхода регулируемого по 25 тока в трубопроводах 12 и 16 клапан15 приближается к седлу клапана 13,тем самым уменьшая расход регулируемого потока до восстановления заданного соотношения расходов регулируеЗ 0 мого и нерегулируемого потоков. Изобретение относится к устройст вам гидропневмоавтоматики, в частности к регуляторам соотношения рас ходов двух потоков жидкости или...

Номер патента: 1156023

Опубликовано: 15.05.1985

Автор: Сон

МПК: G05D 16/00

Метки: давления, закрытых, оросительных, регулятор, систем

...переключатель с уплотнением типа "тарел1ка-седло выполнен в виде опорной шайбы, закрепленной ка мембране первой мембранной камеры, в которой выполнены взаимно перпендикулярные отверстия, сообщающие первую и вторую полости мембранной камеры.На чертеже представлена схема предлагаемого регулятора.Регулятор содержит первый запорный орган в виде первой мембранной 10 камеры 1, разделенной мембраной 2 на полости. Мембрана 2 снабжена двух- ходовым клапанным переключателем типа "тарелка-седло", выполненным в виде опорной шайбы 3. По оси опорной шайбы 3 выполнено центральное отверстие 4, которое переходит в перпендикулярно ему расположенное отверстие 5. На опорной шайбе 3 выполнены элементы уплотнения "тарелка-седло":20 седло 6 и тарелка;7....

Номер патента: 1156024

Опубликовано: 15.05.1985

Авторы: Бергер, Богдан, Гуськов, Козача, Павлович, Прокопов, Расолько, Романчик

МПК: G05D 16/06

Метки: давления, регулятор

...Поршень 15 имеет полыйшток 17, в котором как и в полом ЗОвыступе 12,свободно размещен стопор18.Поршень 15 снабжен пружиной задания 19 нижнего предела давлении,расположенной в штоковой части дополнительной полости 16. Натяжениепружины 19 регулируется гайкой 13,Стопор 18 расположен в полом выступе 12 с возможностью захода в кольцевой паз 14 штока 11. Весштоковаячасть 20 дополнительной полости 16 40сообщена каналом 21 с каналом 4 выхода. Шток 11 разгрузочного клапана10 подпружинен пружиной 22 заданияверхнего предела давления. Натяжениепружины 22 регулируется винтом 23. 45Регулятор давления работает следующим образом.Для установки требуемого нижнегопредела регулируемого давления вращением гайки 13 добиваются опреде Оленного натяжения пружины...

Номер патента: 1156025

Опубликовано: 15.05.1985

Авторы: Арзуманов, Моторин, Штин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...с выходной полостью 3 каналами 12 и 13. Регулятор снабжен двумя регулировочными пружинами 14 и 15, Пружина 14 с меньшей жесткостью установлена, между поршнем 8 и регулировочной гайкой 16, а пружина 15 - ЗО между двухступенчатым чувствительным элементом 7 и втулкой 17, причем регулиравочная гайка 16 и втулка 17 соединены с регулировочным винтом 18. Регулятор снабжен клапаном 19, 35 установленным перед входной полостью 2. Клапан 19 уравновешен по входному давлению через канал 20 и полость 21 и связан через шток 22 с поршнем 23, размещенным в цилиндре 24, Ци О линдр 24 разделен поршнем 23 на две полости, в одной из которых со стороны штока 22 установлена пружина 25, а вторая соединена с полостью 11 через канал 26. Клапан 19 разме щен...

Номер патента: 1156026

Опубликовано: 15.05.1985

Авторы: Гусев, Морозов

МПК: G05D 19/02

Метки: вибростенд

...14. Он вырабатывает гармонический сигнал с максимально допус -тимой по условиям работы стендаамплитудой и подает его на свойпрямой первый выход. Одновременнотакой же по форме, но сдвинутыйна полпериода по фазе сигнал поступает па Фазоинверсный второй выходгенератора, Сигнал, снимаемый спрямого выхода, обрабатываетсякомпрессорной системой (элементы11 - 13, 8 и 7) и затем передаетсяв силовую часть устройства на входусилителя 1 мощности. Усилитель 1мощности приводит в действие вибра -тор 2, который раскачивает стол 35вибростенда. Закрепленный на столевибропреобразователь 3 Формируетинформационный сигнал, по которомустабилизируются механические колебания. Этот сигнал повторяется 40согласующим усилителем 4 и подаетсяна...
