Номер патента: 1166078

Опубликовано: 07.07.1985

Авторы: Акулинина, Говша, Колесников

МПК: G05D 23/19

Метки: объекта, температуры

...нагревательный элемент 4 и переключит клапан 15. Тогда горячая жидкость из основного циркуляционного контура через клапан 15 попадает, в дополнительный циркуляционный контур, где 30 в смесительном канале АВ охлаждахицего элемента 5 смешивается с холодной жидкостью, а на ее место из дополнительного контура поступает холодная вода и охлаждает объект. При этом циркуляционные насосы 2 и 3 (центробежного типа) работают после-. довательно и поток жидкости цирку-, лирует по одному общему контуру:" насос 3 - обратный клапан 8 - насос 40 2 - нагревательный элемент 4 - объект 1 - клапан 15 - охлаждающий элемент 5 (канал АВ) - второй обратный клапан 10 - насос 3. Происходит охлаждение объекта 1. Как 45 только температура объекта 1 упадет до...

Номер патента: 1166079

Опубликовано: 07.07.1985

Авторы: Барышников, Кондратьев

МПК: G05D 23/19

Метки: жидкости, температуры

...1 подачи жидкости со струйным насосом 2,всасывающий патрубок которого соединен с выходной магистралью 3, а нагнетательный через теплообменник 4 спервым и непосредственно -с вторымвходами золотникового распределителя 5, упругий механический преобразо.20ватель 6, вход которого гидравлически связан с управляющей полостьюзолотникового распределителя и через переменный дроссель 7 и обратные клапаны 8 и 9 - с первым и вторым входами золотникового распределителя, а выход кинематически связан с входом датчика 10 перемещения,блок 11 управления, с первым входомкоторого связан датчик 12 температуры, установленный в выходном окне золотникового распределителя,с вторым - датчик перемещения, а свыходом - исполнительный механизм13, связанный с...

Номер патента: 1167152

Опубликовано: 15.07.1985

Авторы: Горбов, Хаймс

МПК: C01C 1/04, G05D 27/00

Метки: аммиака, процесса, синтеза

...подключен к второму клапану сброса и через постоянный и регулируемый дроссели к линиигаза на входе в колонну синтеза аммиака, выход первого блока памяти связан с регулятором подачи воздуха, выходы второго, третьего блоков памяти подключены к входам вычислительного устройства, выход которого связан с регулятором продувочного газа, а источник эталонного газа подключен к входу сравнительной камеры,детектора.Указанная схема устройства позволяет измерять только отклонениеот нормы содержания водорода и азота в газе на входе в колонну синтеза аммиака и по измеренным отклонениям Формировать регулирующее воз- "действие для подачи воздуха во вторичный риАорминг, Прц этом существенно улучшается точность поддержания соотношения азота и водорода...

Номер патента: 1167189

Опубликовано: 15.07.1985

Авторы: Болдырев, Исаков, Кротов, Милославский, Нигматуллин, Федоров, Хисаев, Цион, Шияпов, Яруллин

МПК: C08C 2/04, G05D 27/00

Метки: катализатора, отмывки, полимеризата, процессом, стереоспецифического

...металлов, которые адсорбируются на поверхностиполимеризата и препятствуют окончательной отмывке полимеризата, чтоповышает зольность каучука и ухудшает его физико-механические свойства,Поэтому его необходимо поддерживатьпостоянным и равным 3+0,5 ед.При управлении по данному способуосуществляют следующую последовательность операции,оПри подаче шихты и катализаторав реакторе 1 образуется полимеризат(раствор полимера), который перетекает дальше в аппарат 2 первой ступениотмывки, куда подается обессоленнаявода и далее в аппарат 3 второй ступени отмывки, куда также подаетсяобессоленная вода (частично подщело.ченная).По информации с датчиков расходашихты 4 (Йш) и расхода катализатора5 (Я) в блоке 13 определяют текущийудельный расход...

Номер патента: 1167590

Опубликовано: 15.07.1985

Авторы: Рожнов, Тюменев

МПК: G05D 9/12

Метки: воды, уровня

...состоит из двух взаимосвязанных объектов регулирования - верхнего участка канала 1 (в дальнейшем - верхний бьеф), нижнего,.: участка канала 2 (в дальнейшем - нижний бьеф) и расположенного между ними водорегулирующего затвора 3, Нижний бьеф 2 связан через датчик 4 уровня нжкнего бьефа с одним из входов первого сумматора 5. К другому входу первого сумматора 5 подключен эадатчик 6 уровня нижнего бьефа. Выход первого сумматора 5 соединен с первым авторегулятором 7 уровня нижнего бьефа.Указанные элементы образуют первый контур 8 регулирования уровня водынижнего бьефа.Верхний бьеф 1 связан через датчик 9 уровня верхнего бьефа с одним из входов третьего сумматора 10. К другому входу сумматора 10 подключен эадатчик 11 уровня верхнего бьефа....

Номер патента: 1167592

Опубликовано: 15.07.1985

Авторы: Бирюков, Рыгалин

МПК: G05D 19/02

Метки: вибрационными, установками

...работает следующим образом.50 1 1Изобретение относится к испытательной технике, а именно к устройствам для управления вибрационнымиустановками.Цель изобретения - повышение стабильности частоты выходного сигналаустройстваНа чертеже приведена блок-схемапредложенного устройства,Устройство для управления вибрационными установками содержит генератор 1 Фиксированной частоты, генератор 2 переменной частоты, первыйсмеснтель 3, Формирователь 4 временного интервала, первый и второй делители 5 и 6, второй смеситель 7,фильтр 8 нижних частот, усилитель"ограничитель 9, интегратор Ю, Кроме того, на чертеже показано выпол-.нение первого смесителя 3 из Р-триггера 11 и третьего делителя 2, атакже выполнение Формирователя 4временного интервала в виде...

Номер патента: 1167593

Опубликовано: 15.07.1985

Авторы: Вычужанин, Ивасюк, Кринецкий

МПК: G05D 22/02

Метки: воздуха, кондиционеров, энтальпии

...датчик 1 температуры, датчик 2 относительной влажности, блоки линеаризации 3 и 4, блоки задержки 5 и 6 умножители 7 и 8, сумматор 9, блок инди кации 10.Устройство работает следующим образом.Датчик 1 температуры преобразует температуру в сопротивление, 20 включенное в схему лннеариэатора 3, с выхода которого сигнал, представляющий напряжение постоянного тока, поступает на вход блока задержки 5. Датчик 2 относительной влажности преобразует влажность в сопротивление, включенное в схему линеаризатора 4, с выхода которого сигнал, представляющий напряжение постоянно" го тока, поступает на вход блока задержки 6. С выхода блока задержки 5 сигнал поступает на первый вход сумматора 9, на первый вход умножителя 7 и на первый вход умножителя...

Номер патента: 1168268

Опубликовано: 23.07.1985

Авторы: Демидчик, Ивченко, Линев, Липкин, Ручинский

МПК: B01D 3/30, G05D 27/00

Метки: аппаратах, массообмена, процессом, роторных

...мощность, значительно большую, чем требуется для враще- О ния ротора и, как следствие, аппарат имеет повышенное гидравлическое сопротивление, что нежелательно сказывается как на качестве технологического процесса, так и на энергопотреб-ленни.Цель изобретения - снижение энергопотребления. Поставленная цель достигается тем, что при способе управления процессом массообмена в роторных аппаратах с турбоприводом ротора путем регулирования соотношения расхода жидкой и газовой фаз и регулирования скорости вращения ротора дополнительно изменяют расход газовой фазы на выходе иэ турбины в зависимости от скорости вращения ротора и расхода жидкой фазы.На чертеже дана схема реализации предлагаемого способа,Аппарат состоит из...

Номер патента: 1168542

Опубликовано: 23.07.1985

Авторы: Бернштейн, Бирев, Дичковский, Долотин, Подошвин, Потапов, Пылаев, Шишкина

МПК: F27B 15/18, G05D 27/00

Метки: кипящего, обжига, печи, процессом, слоя

...слое сделать зависимыми от регулирования процесса в газовой Фазе.Целью изобретения является повышение концентрации сернистого газа в обжиговом газе.Поставленная цель достигается тем, что согласно способу автоматического управления процессом обжига в печи кипящего слоя, заключающемуся в измерении разности температур на концах отводящего газохода, регулировании расхода воздуха, подаваемого в печь, температуры в печи путем воздействия на количество подаваемого в печь серусодержащего сырья,и регулировании давления под сводомпечи путем изменения положения регулирующего органа в газоходе, давление под сводом печи умень-шают при увеличении положительнойразности температур на концах отводящего газохода между температурой газа после печи и...

Номер патента: 1168549

Опубликовано: 23.07.1985

Автор: Манойло

МПК: C07C 51/02, G05D 27/00

Метки: выделения, жирных, кислот, процессом, синтетических, солей, углекислотой

...которых достигается максимальный выход свободных монокарбоновых кислот, т.е. решить задачу статической оптимации процесса.Ввиду того, что выход свободных монокарбоновых кислот в уравнении (4) выражен через произведение выхода кислого мыла и глубины разложения солей СЖК, определить оптимальные условия ведения процесса непосредственно из него нельзя, ибо некоторые параметры процесса, например концентрация раствора солей СЖК, оказывают прямо противоположное влияние на глубину разложения солей СЖК и на выход кислого мыла, Поэтому с целью отыскания оптимальных условий процесса решена задача нахождения максимума функций У, с ограничениями на функцию УМаксимум функций (фиг.2) с ограничением на глубину разложения солей СЖК равную 52,1 ,...

Номер патента: 1168905

Опубликовано: 23.07.1985

Авторы: Петров, Петрова

МПК: G05D 1/02

Метки: вилочного, грузозахвата, грузоподдона, относительно, положения

...через Х, - Х, сигналы на первом, втором, третьем, четвертом, пятом и шестом выходах блока 1 О пор ого вы х элементов - соответст вен но через Х - Хь сигналы на первом, втором, третьем, четвертом и пятом выходах устройства соответственно через у - уь.При таком конструктивном решении все блоки устройства расположены на контролируемом вилочном грузозахвате. В плоскости, определяемой линиями визирования от излучателей к приемникам излучения, за счет направленности последних организована сигнальная лучевая сеть с характеристикой пересечения компараторного типа. Всевозможные ситуации допустимых и недопустимых боковых смещени й грузозахвата при причаливании к грузоподдону или отчаливании от него, а также ситуации полного и...

Номер патента: 1168906

Опубликовано: 23.07.1985

Авторы: Баскин, Ваулин, Новиков, Полковников, Соболев, Федорков

МПК: G05D 5/02

Метки: пленки, толщины

...временипроходит необходимое количество материала для формирования пленки сзаданными толщиной и шириной. 1 1168906 2Изобретение относится к производству листовых пленочных изделий изполимерной массы и может быть приме-,нено для регулирования толщины пленки,свырабатываемой путем каландрирования 5жгута,Цель изобретения - повьппение точности устройства.На чертеже приведена структурнаясхема предлагаемого устройства регу Олирования толщины пленки,Устройство содержит в качествеизмерителей толщины радиоизотопныеизмерительные преобразователи 1 и2, располагаемые на расстоянии 20 - 1530 мм от краев выходящей пленки 3,эадатчик 4 толщины пленки, блоки 5и 6 сравнения измеренной величины сзаданной в блоке 4, связанные с нимирегуляторы 7 и 8...

Номер патента: 1168907

Опубликовано: 23.07.1985

Авторы: Афендик, Галан, Лапинская, Харьковская

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...Рабочей 2 и вспомогательной 8 жидкостями в этом случае является элект ролит - 0,1 Ж-цый водный раствор иодистого калия.Напорным сосудом 10 устанавливают 25 различные пепепады давлений Р - Р,в пределах 0 - 1,2 кПа, изменяя тем самым расход рабочей жидкости от 0,00 до 0,06 см/с. Составитель Н, ГоцдаксаэоваТехред С. Йовжий Корректор 11 1 еоцтюк Редактор С. Саецко Заказ 4613/41 Тираж 863 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб д. 4/5 Филиал Ш 11 "Латецт", г. Ужгород, ул. Прн.ктцал,1 11689Изобретение относится к регулированию расходов жидкости и может найти широкое применение в лабораторнойпрактике, особенно при регулированиирасходов агрессивных и...

Номер патента: 1168908

Опубликовано: 23.07.1985

Авторы: Герман, Елоховский

МПК: G05D 11/13

Метки: дозатором, многокомпонентным

...следующимобразом.По сигналу начала дозирования 25первый блок 10 управления загрузкойвключает исполнительный механизм,и первый компонент начинает поступать в дозатор. При этом изменяютсяпоказания датчика . 1 веса, которые ЗОс помощью преобразователя 12 аналог -код преобразуются в цифровой двоичнодесятичный код. Импульсы с задающегогенератора 7 поступают через первыйэлемент И 13 в первый счетчик 8 дотех пор, пока количество импульсов,поступившее в этот счетчик, не становится равным показаниям преобразователя 12 аналог - код, после чегопо команде с блока 4 сравнения постуОпает сигнал запрета на элементы И 13и 14, этот же сигнал обнуляет счетчики 8 и 9, Начинается новый циклконтроля входной информации.По мере загрузки показания...

Номер патента: 1168909

Опубликовано: 23.07.1985

Автор: Легкоступов

МПК: G05D 22/00

Метки: исключения, конденсата, образования

...11 (К),12 (К), 13 (К) и 14 (К 7) . Выходныедиагонали измерительных мостовсоединены последовательно и подключены к входу усилителя 15, а к еговыходу подключены последовательносоединенные регулятор 16 с задатчиком17 и выходной узел 18 и нагреватели19, предназначенные для нагрева металломате иала 2.50Принцип работы устройства для исключения образования атмосФерного конденсата следующий,Зависимость парциального давления водяного пара от температуры может 55 быть определена по ФормулеИЕ = Е 10 С+ф (1)909 где Е 2- предельное значение нарциального давления водяногопара при данной температуре(упругость насыщения);температура в С; Ео, Й,с - постоянные величины.Обозначим Ев - предельное значение парциального давления водяного пара по...

Номер патента: 1168910

Опубликовано: 23.07.1985

Автор: Новаков

МПК: G05D 23/00

Метки: автоклаве, горизонтальном, процесса, термовлажностной

...пропущенчерез отверстие с сальниковым уплотнением. Вместо сальникового уплотнения стержень 7 может быть помещенс небольшим радиальным зазором взаглушенную с одного конца тонкостенную трубку или расположен снаружиавтоклава, непосредственно прилегая к его нижней образующей, Темпе 35ратура стержня 7 всегда должнасоответствовать температуре нижнейчасти корпуса автоклава 2. Свободный конец стержня 7 механически связан с входным штоком датчика 3 перемещений,На шкале 5 закреплена основнаячасть электрического позиционногосигнального узла 8, а второй егочастью является стрелка 4. Сигналь-.ный узел 8 может устанавливатьсяи закрепляться в любом месте дугишкаль 1 5.Сигнальный узел 8 датчика 3 перемешений связан с входом блока регулятора...

Номер патента: 1168911

Опубликовано: 23.07.1985

Автор: Тимофеев

МПК: G05D 23/02

Метки: действия, прямого, регулятор, температуры

...13 и 1430На одном торце корпуса 1 размещен настроечный элемент 15 с уплотнением 16, а на втором торце - фланец 17 с пружиной 18.35Термочувствительное вещество первой термосистемы 11 рассчитано на срабатывание в рабочем диапазоне температур теплоносителя, а вещество второй термосистемы 12 - на срабатывание при значении температуры, пре- О вышающем верхний предел рабочегодиапазона температур теплоносителя.Регулятор работает следующим об.разом,При достижении температуры тепло носителя заданного нижнего предела срабатывания, на который рассчитано термочувствительное вещество термосистемы 11, вещество увеличиваясь в объеме, выталкивает шток 13. Когда последний дойдет до жесткого упора туры), начинает перемещаться корпус термосистемы 11 и...

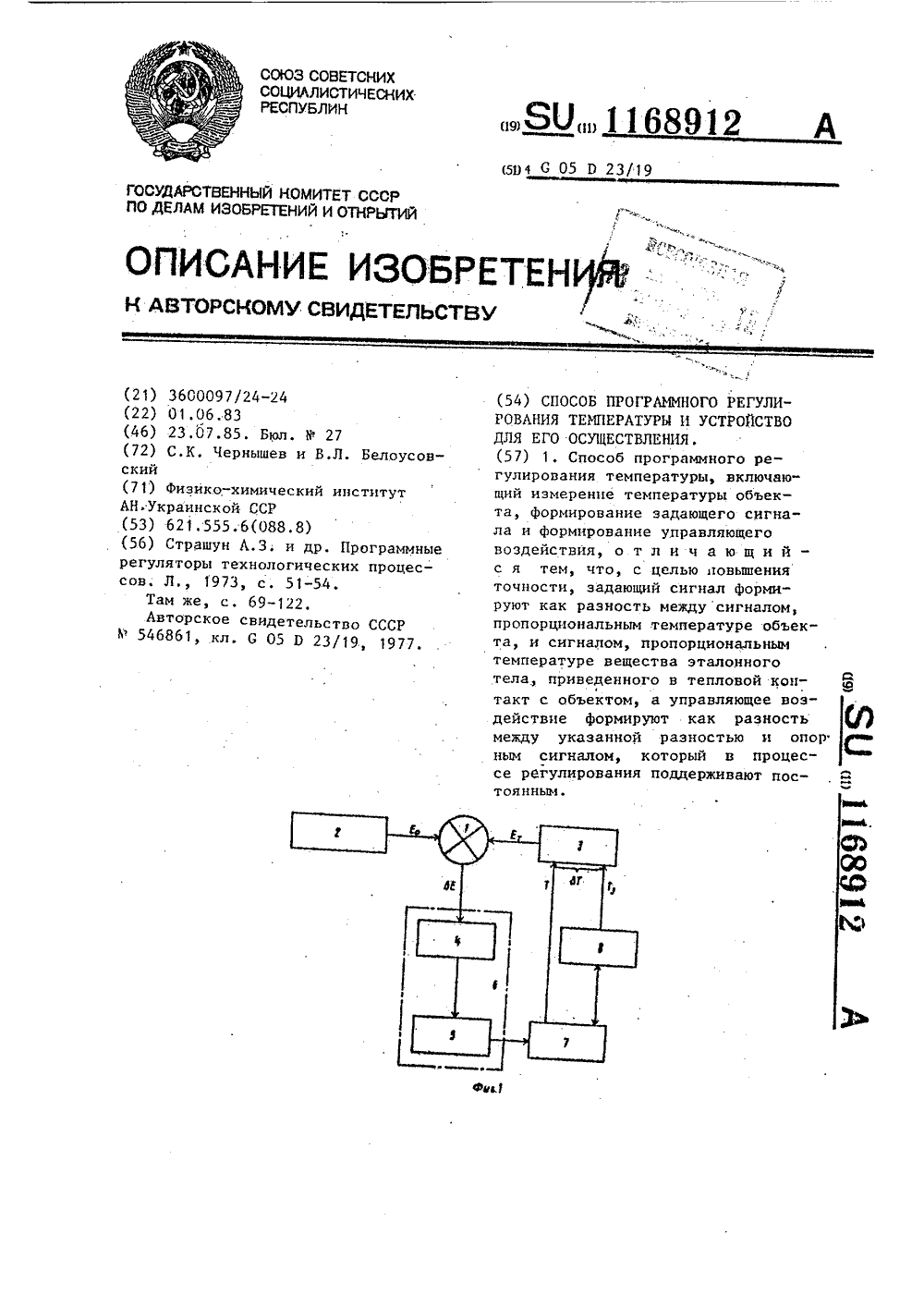

Номер патента: 1168912

Опубликовано: 23.07.1985

Авторы: Белоусовский, Чернышев

МПК: G05D 23/19

Метки: программного, температуры

...блоком 3 в сигнал отрицательной обратной связи(3) где К - коэффициент передачи измерительного устройства.Сигнал Ет подают на вход блока 1 сравнения по принципу противовключения с опорным сигналом Е задатчика 2, так что выходной сигнал блока сравнения равен их разности 35 40(4) дЕ = Е - Ет Управляющее воздействие на объект 7определяется величиной рассогласо вания йЕ и характеристикой регулятора 6, Для пропорционального регулятора выходная мощность Р =КфЛЕ(5) 50 где К - коэффициент передачи регуРлятора 6,В момент инициирования системыЕт = О, дЕ = Е , и управляющее "воз действие Р осуцествляется с максимьпьной интенсивностью. Подача сигнала отрицательной обратной связи Етчастично компенсирует опорный сиг 5где К 4 - коэффициент...

Номер патента: 1168913

Опубликовано: 23.07.1985

Авторы: Алферьев, Лабинский, Павлов

МПК: G05D 23/19

Метки: температуры

...аналого-цифрового преобразователя 8. Преобразованный в параллельный код аналоговый сигнал подается на один из входов вычитателя 2 (группа входовВ 1В). При подаче на другиевходы (группа входов АА) кода заданной температуры регулйрования от задатчика 1 температуры35производится сравнение кодов, поданных на входы А и В вычитателя.Результат сравнения - разностькодов подается на управляющие входы делителя 7 (группа входов Ч - Ч)с переменным коэффициентом деления, на счетный вход которого Т по"дается последовательность Уз (фиг.24импульсов с формирователя 3 синхроимпульсов, вырабатывающего импульсы в момент перехода через нульпитающего напряжения сети, Сигнал(фиг. 2 6, ъ) с выхода Е делителя7 подается на тиристорный блокуправления....

Номер патента: 1168914

Опубликовано: 23.07.1985

Авторы: Григорьев, Зайцев, Семенова

МПК: G05D 23/19

Метки: защиты, перегрева, температуры

...первым выводом датчика 8 температуры, включенным в четвертое плечо измерительного моста 2, и с шиной нулевого потенциала. Усилитель 9 постоянного тока неинвертирующим входом соединен с вторым выводом датчика 8 температуры, а инвертирующим входом - с вторым выводом второго задатчика 7. Средний вывод второго задатчика 7 соединен с первым выводом второго резистора 10, Первое реле 11 включено в коллектор первого транзистора 12, вход которого подключен к выходу первого компаратора на первом операционном усилителе 13, третьем резисторе 14 и четвертом резисторе 15. Второе реле 16 включено в коллектор вто" рого транзистора 17, вход которого подключен к выходу второго компаратора на втором операционном усилителе 18, пятом 19, шестом 20 и седьмом...

Номер патента: 1168915

Опубликовано: 23.07.1985

Авторы: Айрапетянц, Старовойтов, Ястремский

МПК: G05D 27/00

Метки: оболочки, процессом, сосисочной

...ул. Проектная, 4 1 11Изобретение относится к областиконтроля и управления процессами производств пищевой и химической промышленности и предназначено, в частности, для стабилизации условий формования сосисочной оболочки.Цель изобретения - повышение однородности свойств и перерабатывающей способности оболочки.. На чертеже представлено устройство, реализующее способ управления процессом получения вискозной пленочной оболочки.Устройство содержит узел 1 формирования, питающий вал 2, отделочную часть 3, машинку, сушилку 4, бобину 5, датчик б числа оборотов, исполнительный механизм 7, датчик 8 степени ориентации макромолекул и блок 9 управления.Способ управления получением сосисочной оболочки реализуется следующим образом.Оболочку...

Номер патента: 1169716

Опубликовано: 30.07.1985

Авторы: Булгаков, Пищенко

МПК: B01F 3/08, G05D 27/00

Метки: аппаратом, кавитационным

...16 и 18 соединены с камерой 7.Устройство работает следующим 45 образом.Обрабатываемые вещества поступают в корпус 1 через патрубок 2 подачи смеси со скоростью порядка 2- 3 м/с. При прохождении кавитатора 5 50 скорость увеличивается до 10-12 м/с, давление снижается и жидкость воспринимает растягивающее воздействие. При достижении давления равным давлению насыщенных паров жидкость, 55 вскипает. Образуются поля микропузырьков, которые, схлопываясь, обра зуют кумулятивные мыкроструи, кото 716 грые оказывают размалывающие и перемешивающие воздействия на обрабатываемые вещества, Скорость кумулятивной струи достигает 100 м/с а ударЭ ные давления - 10 атм. После прохождения кавитатора смесь попадает в патрубок отвода 3, где за счет...

Номер патента: 1169915

Опубликовано: 30.07.1985

Авторы: Вялых, Гарифулин, Григорьев, Дрейцер, Каяк, Лебедев, Лялин, Панич, Рачеев, Трачевский, Цирульников

МПК: B65G 65/30, G05D 7/00

Метки: дозаторов, параллельно, производительности, работающих, стабилизации, суммарной

...дозаторов) для коррекции коэффициента передачи.В процессе работы на дозаторы действуют непрерывные возмущения, связанныес изменениями задания на величину суммарной производительности, изменениямиЗО свойств истекающей руды (насыпной вес,реологические свойства и т.п.) . Указаниевозмущения приводят к изменению суммарной производительности дозаторов.Устройство компенсирует возникающиеотклонения фактической суммарной про 35 изводительности (Й Я 1 ) от задания Яэ3путем одновременного увеличения (илиуменьшения) заданий всем дозаторам. Такое управление осуществляется по закону,имеющему интегральный характер. При4 О этом чувствительность регулятора (коэффициент передачи) зависит от числа работающих дозаторов. При использовании...

Номер патента: 1170084

Опубликовано: 30.07.1985

Авторы: Виноградова, Кулясов

МПК: E03B 5/00, G05D 27/00

Метки: жидкости, накачки, процессом, резервуар

...1, всасывающий трубопровод 2, который соединен с источником 3 снабжения жидкостью. Выход насоса соединен с демпфирующей емкостью 4, Демпфирующая емкость 4 трубопроводом 5 через задвижку 6 соединена с резервуаром 7. Непосредственно у выхода насоса 1 установлен датчик 8 давления, выход которого соединен с управляющим устройством 9 пуска и остановки привода 10 насоса 1, Датчик 11 верхнего уровня жидкости и датчик 12 нижнего уровня жидкости в резервуаре 7 соединен с управляющим устройством 13 привода 14 задвижки 6.При уровне жидкости ниже отметки датчика 12 нижнего уровня блок 13 управления подает сигнал на открытие задвижки 6. Трубопровод 5 открывается, давление в трубопроводе 5 падает. Датчик 8 давления дает сигнал на блок 9...

Номер патента: 1170431

Опубликовано: 30.07.1985

Авторы: Быковцев, Вайнора, Громаков, Иванов, Писков

МПК: G05D 7/00

Метки: включения, выключения, жидкости, подачи

...3 сообщена через нормально закрытый управляющий клапан 8 с атмосферой, а через дроссель 9 большого (от отношению к выходному отверстию управляющего клапана 8) гидравлического сопротивления - к отводящему трубопроводу 2, давление в режиме ожидания в котором создается гидропневматическим аккумулятором 10, снабженным компрессором 11, обратным клапаном 12 и датчиком 13 уровня, размещенным в гидроаккумуляторе 10.Устройство работает следующим образом.В режиме ожидания насосно-сило 40 все оборудование 14 отключено и давление в подводящем трубопроводе 1 равно атмосферному, а давление в от- водящем трубопроводе 2 и полости силового цилиндра 4, равное 0,15 величины рабочего давления насоса, создается гидропневматическим аккумулятором 10 и...

Номер патента: 1170432

Опубликовано: 30.07.1985

Авторы: Закиев, Кизеев, Созонов

МПК: G05D 7/01

Метки: расхода, регулятор

...- жесткость пружины, кг/м,5 - площадь поперечного сечениякорпуса регулятора, м 2;с - угол поворота вала с заслонкой, рад.гд Й - радиус кулачка при поте вала на угол е, м,Й- радиус кулачка при а,равном нулю, и при перемещении конца пружины, равном нулю, м;Й - расход, мэ /с;у - удельный вес протекающегочерез регулятор г гопотока, кг/м,воро азово 1 1Изобретение относится к устройствам для распределения вентиляцион-. ного воздуха по горным выработкам и может быть использовано на предприятиях горнодобывающей промышленности в подземных рудниках.Целью изобретения является повышение точности регулирования и упрощение конструкции регулятора.На чертеже показан предлагаемый регулятор, общий вид.Регулятор состоит пз корпуса вала 2 с закрепленными...

Номер патента: 1170433

Опубликовано: 30.07.1985

Авторы: Бурдо, Залманзон, Кондратьев, Куликов, Молчанов, Савостьянов, Яковлев

МПК: G05D 7/03

Метки: закрытой, оросительной, системой

...преобразователь 9 , включающий мембранно-клапапный 14,игравитационный логический 15элементы,Мембранно-клапанный элемент 14служит двухпозиционным коммутаторомсигналов и снабжен каналами питания,управления и двумя выходными каналами 16и 17 д, один из которых16при наличиии сигнала управления, т,е. при создании давленияводы в канале управления, чему соответствует логический сигнал "1", яв-,ляется каналом логического повторения,а второй 17- каналом логическогоотрицания. В отсутствии сигнала управления (сигнал "0") оба выходных канала соединены между собой. Мембранно-клапанный элемент 14снабженмембранным приводом 18 и 1, содержащим мембранную камеру 19со сливным отверстием 20. Каждый из блоков управления содержит также гравитационный...

Номер патента: 1170434

Опубликовано: 30.07.1985

Авторы: Ковшевацкий, Мамонтов, Миц, Свистунов

МПК: G05D 9/02

Метки: бьефа, нижнего, регулятор, уровня

...в нижний бьеф.Регулятор уровня нижнего бьефа содержит запорный орган 1, выполненный из эластичной оболочки ц размещенный в водовыпуске 2, Полость эластичной оболочки сообщена с бьефами капала- ми 3 и 4. На канале 4 установлен поплавковыи датчик 5 уровня. Зацорцый орган 1 из эластичного материала выполнен в виде конического тора, устаО новленного частично вце водовыпуска 2. В последнем установлен конический элемент 6. Запорный орган 1 закреплен на коническом элементе 6 и соосцо ему. Каналы 3 и 4 расположены внутри 2 конического элемента б. Внутренний диаметр конического тора запорного органа 1 меньше охватываемого диамет. ра конического элемента 6, внешний диаметр конического тора больше диа- ЗО метра водовыпуска 2, а конический...

Номер патента: 1170435

Опубликовано: 30.07.1985

Авторы: Винник, Мартосенко, Мелешко, Микоткин, Могилянский, Ященко

МПК: G05D 9/12

Метки: башне, водонапорной, воды, уровня

...датчика 2нижнего уровня, при этом происходитсрабатывание релейного блока 4 и элек 40трический сигнал постоянного тока через блок 6 коммутации поступает наформирователь 7 Я длительности импуль-)са, который обеспечивает заданную винтервале 0,1-3 с продолжительностьформируемого командного сигнала, поступающего на кодирующий блок 8 ц, который преобразует электрический сигнал постоянного тока в электрическийсигнал переменного тока с частотойЕ , который является модулирующим.Далее сигнал подается на каскадиз модулятора 9, фильтра 10, усилителя 11 мощности и генератора 12 несущей частоты, обеспечивающий однополосную модуляцию сигнала и формирова-,ние командного сигнала для излученияв эфир. Передача сигналов производит".ся в области...

Номер патента: 1170436

Опубликовано: 30.07.1985

Автор: Мазаев

МПК: G05D 13/10

Метки: вала, регулятор, скорости, центробежный

...инерционными грузами 4 и ф 5 статором 6 должен быть гарантированный, зазор 0,5-1 мм. Это требование необходимо, чтобы в начальный момент пуска регулятор вращался без трения.Для исключения потерь на вихревые 511 токи инерционные грузы 4 должны быть выполнены из магнитомягкого материала, как это делается в сердечниках трансформаторов переменного тока.Центробежный регулятор работает, 55 следующим образом.При подаче электрического тока на обмотки статора 6 вокруг него образуется вращающееся магнитное поле, которые увлекает за собой инерционныегрузы 4, и происходит выбег регулятора на участок стабилизации (фиг.3,точка х, кривая 9).Вместе с центробежным регуляторомвращается и машина (не показана),которая связана кинематически с валом...
