G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 960762

Опубликовано: 23.09.1982

Автор: Аржанникова

МПК: G05D 23/19

Метки: температуры

...сети, элемент 4 закрыт. Выходной сигнал усилителя 3 открывает усилитель 7, источник пи" тания, задатчик температуры и суммирующий усилитель отключаются на оставшуюся часть положительной полу- волны напряжения сети, но через управляющий электрод элемента 4 течет ток гиристора усилителя 7. Как только элемент 4 откроется, тиристор уси лителя закроется, но нагреватель будет подключен в течение всей положительной полуволны напряжения сети. В начале отрицательной полуволны напряжения сети элемент 4 закрыт, от крывается. усилитель 7, а источник б питания, задатчик 2 температуры и суммирующий усилитель 3 отключаются на Оставшуюся часть отрицательной полуволны напряжения сети,но через эле 4мент 4 течет ток тиристора усилителя 7. Как только...

Номер патента: 960763

Опубликовано: 23.09.1982

Авторы: Грищенко, Епишин, Коржов, Телис

МПК: G05D 23/22

Метки: исправности, термопары

...транзисторов 2 и 3 являются резисторы 11 и 12.Устройство работает следующим образом.При замкнутой цепи термопары 10 при включении питания конденсатор 5 . представляет собой малое сопротивление, вследствие чего транзисторы 2 и 3 открываются. В это же время начинается заряд конденсатора 5 по цепи: плюс источника пктанияс резистор 11, переход -эмнттер - база тран-, зистора 2, термопара 10, минус источника питания. При заряде конденсатора 5 до порогового уровня, определяемого базовым делителем, транзистор 2 закрывается, цепь литания базы . 3 О транзистора 3 обрывается, поэтому. транзистор 3 также закрывается. Процесс происходит лавинообразно, так как цепь положительной ОС шунтирована малым сопротивлением термопа 35 ры 10, устройство...

Номер патента: 960764

Опубликовано: 23.09.1982

Авторы: Касман, Рузин, Слюсарь

МПК: G05D 23/24

Метки: терморегулятор

...г. Ужгоро.Проект билизированный источник питания выполнен в виде генератора напряжения.На фиг. 1 показана схема терморегулятора; на фиг. 2 - график вольтамперной характеристики стабилитрона,для двух значений температуры Т и Т 5, причем Т.ъ ) Т (положительный ТКН).Регулятор содержит стабилитрон 1,являющийся датчиком-нагревателем иимеющий хороаий тепловой контакт стерморегулируемям объектом 2, и соединенный с стабилизированным источником 3 питания (напряжения)На схе,ме условно изображено динамическоесопротивление стабилизатора г.Терморегулятор работает следующим 15образом.В зависимости от требуемой температуры объекта устанавливают стабилизированное напряжение П на выходе источника 3 (допустим, необходима тем- ;рпература Т) . Значение тока...

Номер патента: 960765

Опубликовано: 23.09.1982

Автор: Чернов

МПК: G05D 25/00

Метки: осветителя, потока, светового

...7 напряжения, а .выход - со входом ос- ветителя 8, последовательно соединенные блок 9 памяти, второй коммутатор 10 и второй элемент 11 сравнения, второй вход которого соединен с выхо дом первого элемента 3 сравнения, подключенного ко второму входу блока 9 памяти, а выход - со входом блока 35 5 управления, четвертый .выход которого связан со вторым входом второго коммутатора 10, другой выход которого соединен с другим выводом источника 7 напряжения 40Устройство работает следующим образом.По сигналу с блока 5 управления первый коммутатор б подключает к ос" ветителю 8 источник 7 напряжения, запускается интегратор 2 и второй элемент 11 сравнения через второй коммутатор 10 и подключается к нуле вому выводу источника 7 напряжения. На выходе...

Номер патента: 960766

Опубликовано: 23.09.1982

Авторы: Воронин, Чанкветадзе, Чкония

МПК: G05D 27/00

Метки: аппаратах, действующих, масел, непрерывно, отгонки, перегонных, процессом, эфирных

...осуществляетсяэлектроконтактным манометром 28.Устройство содержит два коммутатора 29 и 30, блок 31 установки задания температуры и скорости отгонкидистиллята, измерительный блок 32,блок 33 сравнения с релейным усилителем, блок 34 выработки управляющих импульсов, задатчик 35 частотыи длительности управляющих ймпульсов, 15релейный блок 36, сосуд 37 флорентины.Устройство работает следующим образом.Сигнал с датчика, соответствующий 2 Онижнему уровню сырья в аппарате,поступает на трехпозиционный плотномер 4, который выдает сигнал исполнительному механизму 9 для включениявыгрузочного шнека 10. Сигнал с дат" 25чика 3, соответствующий аварийномууровню плотности заполнения сырьем,подается в трехпозиционный плотномер4, который выдает сигнал на...

Номер патента: 962866

Опубликовано: 30.09.1982

Авторы: Гребенюк, Котляров, Никишов

МПК: G05D 7/00

Метки: воды, паропроизводящих, питательной, расходом, установок

...20 и 21 задержки.Устройство работает следующим образом.Для выполнения линейной зависимости между оборотами вала насоса и расходом питательной воды следующего вида Я - а - Ьп, (1)где Я - расход питательной воды;и - обороты вала насоса;а, Ь - коэффициенты, методика выбора которых описана в 2.требуется поддерживатьдавление на выходе насоса в соответствии с Формулой ния одного илн нескольких парогенераторов (котла) сопротивление сети резко возрастает.На фиг. 3 новая характеристика сети имеет обозначение Нс . Теперь для того, чтобы получить заданное значение напора клапан должен открываться. Так как из условий экономичности и улучшения акустических характеристик перепад давлений на нем (а значит и сопротивление) выбран небольшим, даже...

Номер патента: 962867

Опубликовано: 30.09.1982

Авторы: Болтышев, Гончаров, Паршин, Филимонов

МПК: G05D 7/06

Метки: магнитореологический, расхода, регулятор

...отверстием 4, цилиндрическиеповерхности втулки уплотнены резиновыми кольцами 5 и 6. Подвижныепластины иэ магнитного материала 7и 8 связаны рычагами 9 и 10 со втулкой 3 и установлены на направляющих11 и 12 из антифрикционного материала с минимальным зазором относительно поверхности магнитопровода постоян962867 Формула изобретения НИИПИ Заказ 7509/65 Тираж 914 . Подписное юЮЬилиад ППП "Патент", г. ужгород, ул. Проектная,4ного магнита 13,.охватывающего щелевое сужение 14 трубопровода 1.Магнитореологический регуляторрасхода работает следующим образом.Рабочая жидкость подается по,трубопроводу 1. Под действием перепада давления на дросселирующемотверстии,4 втулка 3 перемещаетсяиз исходного положения вправо. Приэтом пластины иэ...

Номер патента: 962868

Опубликовано: 30.09.1982

Авторы: Коренев, Крошнев, Свистунов, Сергеев

МПК: G05D 9/02

Метки: бьефах, жидкости, регулятор, уровня

...основана на уравновешивании моментов сил, действующих от гидродинамического давления воды, реактивной силы струи и веса затвора. Будучи уровновешенным, т, е, при котором соблюдается равенствоЬ Р 330где М - момент от действия гидроЬ.динамического давления водыотносительно оси 2 вращенияМр - момент от реактивной силыструй, 35М - момент от веса затвора.Регулятор обеспечивает поддержа.ние проектного затвора. При превышении уровня воды выше водосливной грани имеет место перелив потока с пос ледующим отрывом струи от поверхности лопатки 4 противодавления, прилегающей за счет собственного веса к перфорированной части Я-образной поверхности 2. Отрыв сопровождается 45 отбросом струи с частичным его завихрением на расстояние, достаточное...

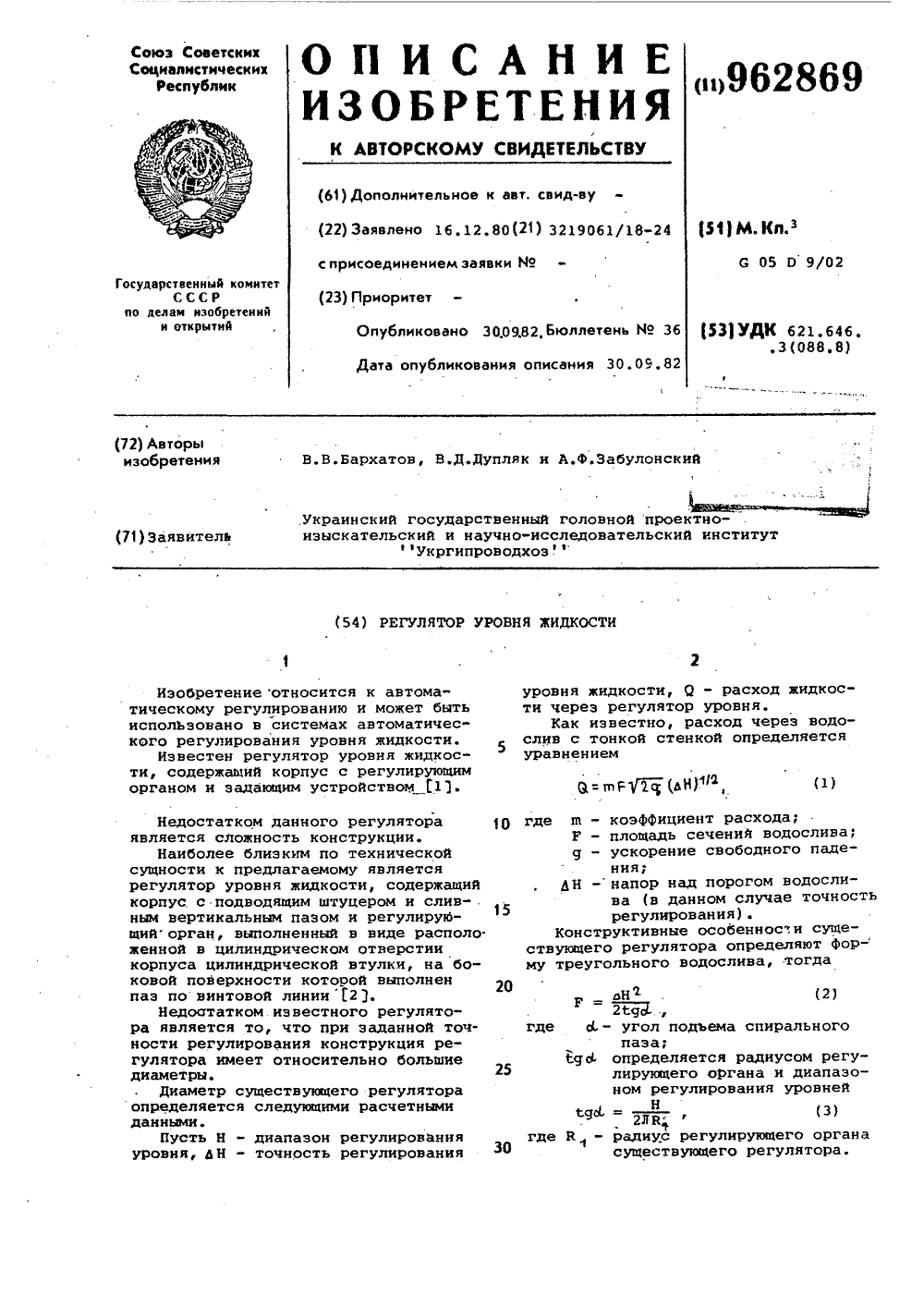

Номер патента: 962869

Опубликовано: 30.09.1982

Авторы: Бархатов, Дупляк, Забулонский

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...особеннос.и существующего регулятора определяют фор- му треугольного водослива, тогда оН 1 (2)21 дс.,где- угол подъема спиральногопаза;Есд определяется радиусом регулирующего органа и диапазоном регулирования уровней2 л(3) где 21 - радиус регулирующего органасуществующего регулятора.(5) Ки = ол Цель изобретения - уменьшейие габаритов регулятора.Поставленная цель достигается тем,10что винтовой паз выполнен в виде прямоугольных окон, диагонали которыхлежат на винтовой линии,На фиг.1 изображен регулятор Уровня жидкости, общий вид; на фиг.2разрез А-А на фиг.1; на фиг.3развертка регулирующего органа.Регулятор уровня жидкости содержит корпус 1 с подводящим штуцером2 и сливным вертикальным пазом 3 и. 20регулирующий...

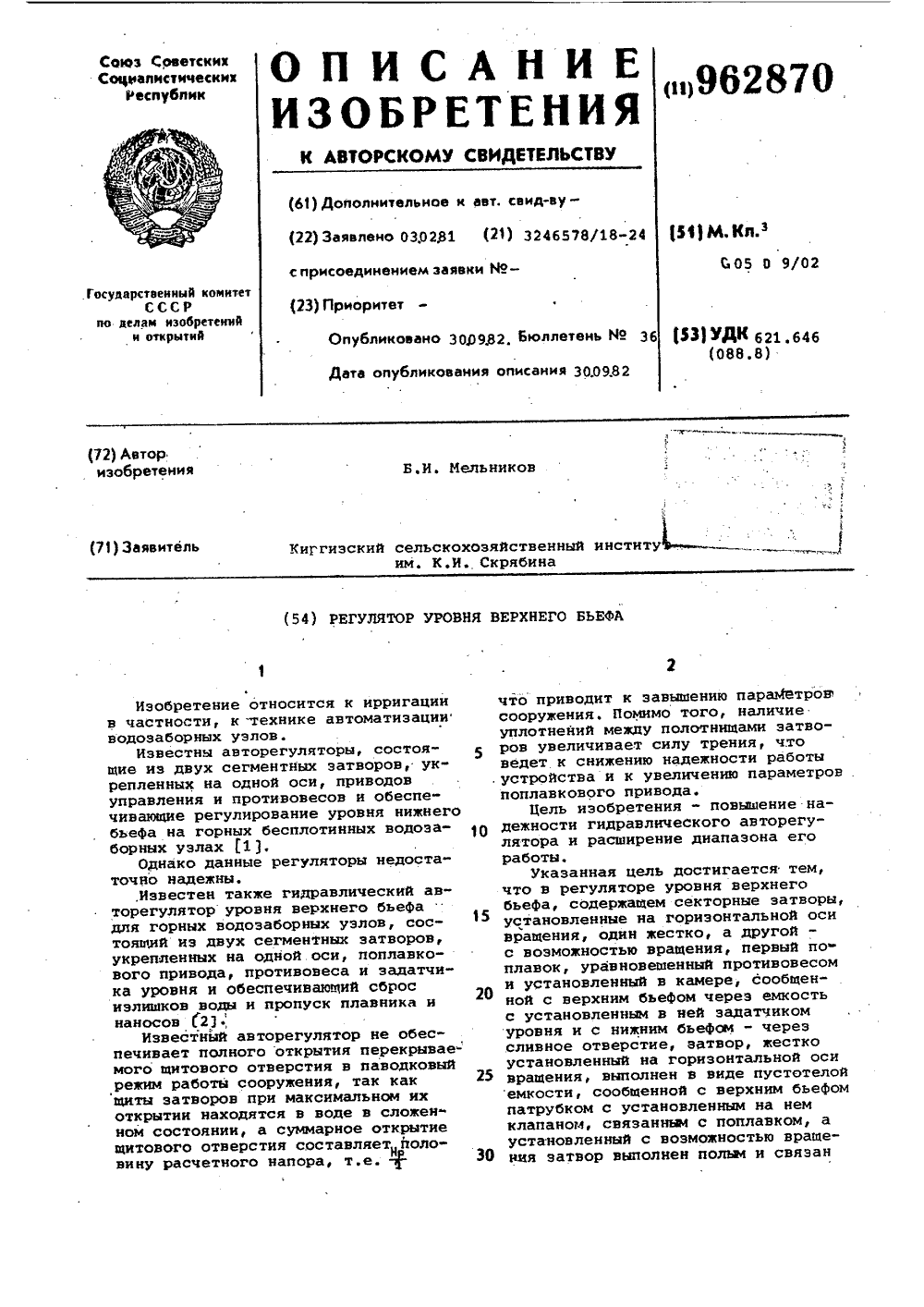

Номер патента: 962870

Опубликовано: 30.09.1982

Автор: Мельников

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...в верхнем 40бьефе затворы 1.и 9 под действиемсобственного веса и веса поплавка 4находятся в нижнем положении в сложенном состоянии.При повышении уровня в верхнембьефе вода через патрубок 10 начинает поступать в емкость затвора 1, одновременно выливаясь из нее черезсливное отверстие 12, но так какприток в емкость больше оттока, тоемкость затвора 1 начинает наполняться. Под действием гидростатическогодавления воды, действующей на затвор9, выполненный в виде поплавка и свободно вращающийся на горизонтальнойоси 2 вращения, начинает подниматься,а затвор 1 остаеТся в своем крайнемнижнем положении, так как к его собственному весу добавился вес воды,поступившей в емкость затвора 1.При герметичном соединении эатворов посредством гибкой...

Номер патента: 962871

Опубликовано: 30.09.1982

Авторы: Дандара, Логвинов, Свистунов, Сергеев, Шиш

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...разделенна две полости, одна из которых б40расположена со стороны нижнего бьеФа и снабжена впускным 7 и выпускным 8 отверстиями, выполненными набоковой поверхности полого цилиндрадиаметрально друг другу. Причем 45пропускная способность отверстия 7значительно больше, чем отверстия 8.Другая полость 9 цилиндра герметична. Фильтрацию воды между устоямибьефа и запорным органом предотвращает уплотнение 10, например, изГ-образной резины.устанавливается эапорный органна пороге сооружения 11.Регулятор работает следующимобразом,При отсутствии или малых уровняхводы в верхнем бьефе запорный орган 1 под действием собственноговеса перемещается на опоре 2 и фиксаторах 3 по наклонным направляющим 604, Так как опора 2 смещена относительно геометрической...

Номер патента: 962872

Опубликовано: 30.09.1982

Авторы: Алексеева, Волков, Грин, Калиниченко, Каневский, Мельников, Распопин, Штеренберг

МПК: G05D 9/12

Метки: бункеры, загрузкой, сыпучих

...которого, а также выходы З 5весоиэмерителей расходуемого материала соединены с входами интеграторов,выходы интеграторов ивыходы датчиковуровня подключены к входам корректирующих блоков, выходы котоых подклю" 40чены к входам логического блока,с другими входами логического блока соединены выходы весоизмерителейрасходуемого материала, к входамблока управления подключены выходы 45логического блока и датчиков положения загрузочного блока, а выход.блока управления связан с входомисполнительного механизма.На чертеже дана блок-схема устройства.50Устройство для автоматического управления загрузкой сыпучих материалов в бункеры содержит подающийтранспортер 1, весоизмеритель 2 поступающего материала, загрузочный блок 553, датчики 4 положения...

Номер патента: 962873

Опубликовано: 30.09.1982

Автор: Варцаба

МПК: G05D 9/12

Метки: нефтеводяной, разделения, смеси

...6,датчик 7 наличия водяного компонентасмеси и емкость 8 для сбора нефти, вустройстве установлен электрогидравлический золотниковый распределительвход 10 которого соединен с напорным трубопроводом 6, первый выход11 - с емкостью 8 для сбора нефти.а второй выход 12 - со сливом, и датчик 7 наличия водяного компонента сме.си выполнен в виде двух электрическихконтактов 13 и 14, установленных наплавающем приемнике и соединенных через коммутатор 15 с блоком 16 управления электрогидравлического золотникового распределителя.Электрогидравлический золотниковый распределитель состоит из сердецника 17; золотника 18 и пружины 19,Устройство для разделения нефтеводяной смеси работает следующим образом,При подводе электропитания к коммутатору 15 насос 1...

Номер патента: 962874

Опубликовано: 30.09.1982

Авторы: Голубко, Жаров, Пендюхов, Чунин

МПК: G05D 11/00

Метки: веществ, смешивания

...которые черезрегуляторы 5 и электропневмопреобразователи 6 соединены с регулирующимиклапанами 7, .Выход блока 8 управлениячерез блок 9 задания соотношений соединен с входами регуляторов 5. Выходдатчика 10 температуры через термо-преобразователь 11, командный блок 12,генератор 13 импульсов и привод 1 чсоединен с пульсатором 15, установленным на общем трубопроводе 16, передсмесителем 17.Устройство работает следующим образом,По трубопроводам 1-3 подаются компоненты, расход которых замеряетсядатчиками расхода 11. Регулятор 5 через35электропневмопреобразователь 6 выдаетрегулирующее воздействие клапану 7.Блок 9 задания соотношений, управляемый блоком 8 управления, выдает задание регулятору 5Для интенсификации процесса смешивания на...

Номер патента: 962875

Опубликовано: 30.09.1982

Авторы: Либерман, Русинковский

МПК: G05D 11/02

Метки: газовоздушной, компонентов, смеси, соотношения

...пружиной 5с настроечной гайкой 6, и тягу 7,жестко соединенную с подвижной заслонкой дросселя воздуха.Мембрана 4 установлена в корпусе8 и делит его на две камеры - 9 и4 Ю1 О. Первая камера 9 соединена трубкой 11 с трубопроводом 12 подачи газа. Во второй камере 10 установленапружина 5, камера 10 соединена с атмосферой,Дроссель с настраиваемой характеристикой установлен в трубопроводе13 для подачи воздуха.Мембранный привод регулятора соединен трубкой 11 с трубопроводом 12 5 Одля подачи газа непосредственно перед горелкой 14 после последнего перед ней крана 15.Устройство работает следующим образом. 55Давление газа изменяется в зависимости от нагрузки горелки. Импульсдавления газа по трубке 11 поступает 5 ана мембрану 4, нагруженную...

Номер патента: 962876

Опубликовано: 30.09.1982

Авторы: Барский, Воробьев, Силаев, Скрипка, Таисов

МПК: G05D 11/13

Метки: дозированием

...выходом второго блокасравнения предыдущего канала.На чертеже представлена блок-схемаустройства для управления дозированием,Схема содержит дозаторы 1 1-1 п, первые блоки 2-2 умножения, вторые блоки 3 -3 пумножения, вторые сумматоры1 п , первые сумматоры 5-5 , вторые блоки 6 -6 з сравнения, первыеблоки 7 -7 сравнения,Устройство работает следующим образом,В устройстве применены дозаторыпорционного действия, обеспечивающиережим грубого и последующего точноговзвешивания в режиме досыпкиПусть смесь состоит из и компонент хп долевое уцкоторых в смеси установлено технолоо и оческими нормами и равно 1 = " где 1=1, 2, , и; х - значение дозы1-го компонента, задаваемое уставками. С на дозаторах. Каждый 1-ый компонент дозируется соответствующим...

Номер патента: 962877

Опубликовано: 30.09.1982

Авторы: Кузоро, Тюшин

МПК: G05D 13/00

Метки: вращения, механический, регулятор, скорости

...1; на962877 4полне- Возможна другая форма исполнениярегулятора,. например, для регулирорости вания скорости поступательного или с 1, ус- криволинейного движения, Плоские вую 5 формы исполнения регулятора изображей паз ны на фиг. 3 и фиг, 4.6, Выполнение кольцевого паза с черее вы- дующимися выступами, а контактногоэлемента в виде зубчатого колеса рости 1 О значительно упрощает механический бразом, регулятор,Формула изобретения 15 фиг. 3 и 4 - плоские формы исния механического регулятора.Механический регулятор сковращения содержит полый корпутановленный на валу 2, кольцепроставку 3, имеющую кольцево4, контактный элемент 5, штокинерционный элемент 7, зубчатьступы 8,Механический регулятор сковращения работает следующим оПри вращении...

Номер патента: 962878

Опубликовано: 30.09.1982

Автор: Мазаев

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...радиуса г; . По достижении инерционными массами 4-7 максимальной орбиты гпоступа 1 йОет верхний предел стабилизации оборотов точка С (см. кривые 16 и 17), а датчик 15 максимальной орбиты отключает двигатель 12. Момент количества движения для максимальной орбиты равен гмвц.у. (5)ФОХ, 1 Пбхъо - момент количества движения, запасенный регулятором на максимальной орбите;о - угловая скорость;%=1 т 1 +п 1 +Е + суммарная масса инерци ф%Ь7онных масс 4-7у(13)3.13 5 962871 гоах текущее значение радусаорбиты, имеющее максимальное значение.По достижении максимальной орбиты балластный груз 10 поднимается на высо Нту Н, т,е. на регуляторе запасется по 5 тенциальная энергия где О - потенциальная энергия;п- масса балластного груза;Н - высота подъема...

Номер патента: 962879

Опубликовано: 30.09.1982

Автор: Данилин

МПК: G05D 16/06

Метки: давления, регулятор

...3) использован чувствительныйэлемент, который реагирует на измене".ние скоростного. напора. Этот чувствительный элемент вьполнен в виде плас"тины 29 (диска), подпружиненной пружиной сжатия 30, напряженной через 1 овтулку 31 и рычаг 22 регулировочнымвинтом 23Пластина 29 установленанормально к потоку,В варианте регулятора температуры(фиг. 4) внутренняя полость сильфона 1520 сообщается с объемом термоблока 32манометрического датчика температуры,размещенного в терморегулируемой зоне.Рационален вариант выполнения радиальных осей 16 с двумя внутреннимиканалами 33 (фиг. 5), разнесенными внаправлении оси и сообщающимися с тангенциальными соплами 18 посредствомканалов, выполненных в теле лопасти17. Резьба на штоке 6 выполняетсн...

Номер патента: 962880

Опубликовано: 30.09.1982

Автор: Савин

МПК: G05D 16/10

Метки: давления, регулятор

...полости снова повышается, и при некотором его значении между силами, действующими на подвижную систему регулятора, 15 устанавливается динамическое равновесие, соответствующее определенному расходу газа, Если расход газа изменяется, то новое равновесие наступает при другой величине дросселирующей .щели, которая определяется суммой относительных перемещений поршней чувствительного элемента и наружного поршня относительно корпуса, Увеличение величины выходного давления приводит к уменьшению величины дросселирующей щели как за счет подьема поршня 10, так и за счет подьема поршней 9 и 8 относительно внешних поршней, Причем все поршни участвуют щ в работе (благодаря .условию (1 и относительные перемещения поршней при одинаковом...

Номер патента: 962881

Опубликовано: 30.09.1982

Авторы: Воскобойников, Ованесьянц, Соловьев, Фабрикант

МПК: G05D 23/19

Метки: температуры

...(Фиг. 2), в системе осуществляется суммирование изменяющего 45ся по фазе напряжения Оп интегрального канала с изменяющимся по амплитуде напряжением Оп канала прямой связи, Результирующее напряжение О поступает на вход Формирователя 6 импульсов. 5 фФормирователь 6 (например, триггер преобразует результирующее напряжение О в последовательность постоянных по амплитуде и длительности управляющих импульсов О фи (Фиг. 2), несущей частоты, фазовый сдвиг которых относительно напряжения питания тиристоров усипителя 7 мощности изменяется 1 4вместе с фазовым сдвигом результирующего напряжения О-,Приход переднего фронта импульсана управляющий электрод тиристора вызывает его уверенное отпирание вэтот момент, независимо от разбросапараметров...

Номер патента: 962882

Опубликовано: 30.09.1982

Авторы: Алексеев, Емелин, Соколов, Чайкин

МПК: G05D 23/19

Метки: автоматической, дизель-генераторной, работы, режима, стабилизации, температурного, цилиндров, электростанции

...связью с исполнительным механизмом 12 и задвижкой 13,находящейся в разрыве топливотрубопровода 14, соединенного с форсункой 15, установленной в головке цилиндра. Вход и выход элемента НЕ 7 подключены также к соответствующим входам блока 16 контроля.Блок 1 измерения температуры содержит жидкокристаллическую пленку 17, размещенную на внутренней стороне теплопроводной металлической пластины 18, которая является днищем цилиндра блока 1, выполненного из теплоизоляционного материала 19, над жидкокристаллической пленкой установлены светоизлучатели 20, светофильтры 21 и светоприемники. 22, каждый из которых соединен с входом соответствующего усилителя 23 постоянного тока. Устройство работает следующим образом.Для обеспечения...

Номер патента: 962883

Опубликовано: 30.09.1982

Авторы: Алферов, Губайдуллин, Юдкевич

МПК: G05D 23/19

Метки: варианты, его, многоканальный, регулятор, температуры, широтно-импульсный

...необходимое время цикла работы аналого-цифрового преобразователя и помехоустойчивость регулятора. В этом 83 6случае необходимо применение пониженной скорости коммутации датчиков. Это реализовано во втором варианте регулятора (фиг, 3), где генератор 1 импульсов первый, второй, третий и четвертый, счетчики 2, 3, 4, 5 импульсов соответственно дешифратор 6запоминающий элемент 7, 8, буферный9 элемент, элемент фиксации обнуления 10, элемент И 11, коммутатор-демультиплексер 12, триггеры 13, исполнительные элементы 14, одновибратор 15, компаратор 16, вычитатель 17,аналого-цифровой преобразователь 18,усилитель 19, коммутатор-мультиплексер 20 датчики 21 и задатчики 22 температуры,Генератор 1 и счетчики 2-5 соединены последовательно. Второй...

Номер патента: 962884

Опубликовано: 30.09.1982

Авторы: Воробьев, Сидоров, Чикризов

МПК: G05D 23/19

Метки: температуры

...приведет либо к появлению больших колебаний регулируемой температуры (когда задание снижается), либо к неработоспособности устройства (когда заданиеповышается),Цель изобретения - расширение функциональных возможностей устройства.Поставленная цель достигается тем,что устройство для регулирования тем-.пературы содержит последовательносоединенные датчик температуры, преобразователь, компаратор, а такжепрограммный задатчик, подключенныйк второму входу компарато 3 а, и усилитель мощности, связанный с нагревателем, содержит последовательно соединенные дифференциатор, элемент И-НЕ,элемент И, а также генератор, выходкоторого связан с вторым входом элемента И-НЕ, вход дифференциатора свя 35зан с выходом программного задатчика,второй вход...

Номер патента: 962885

Опубликовано: 30.09.1982

Авторы: Бережненко, Геллер, Карова, Синицын, Сокольский

МПК: G05D 27/00

Метки: двух, параметров, связанных

...с плюсовой камерой сумматора12, эадатчик 13 максимального значения первого параметра соединен с другой плюсовой камерой сумматора 12,источник 14 опорного сигнала соединенс минусовой камерой сумматора 12.Задатчик 15 минимального значенияпервого параметра соединен с другойминусовой камерой сумматора 12 и плюсовой камерой дополнительного сумматора 16. Другая плюсовая камера сумматора 16 соединена с выходом сумматора 12. Выход сумматора 16 соединенс регулятором 7 первого параметра.Устройство работает следующим образом,Когда температура электронагревателя 3 равна или меньше значения, ус;тановленного задатчиком 10 второгопараметра, выход регулятора 10 второго параметра равен сигналу источника14 опорного сигнала, и температураизделия 2,...

Номер патента: 964585

Опубликовано: 07.10.1982

Авторы: Волков, Матросов, Симонов, Синченко

МПК: G05D 1/00

Метки: астрономического, оптическая, следящая, телескопа

...разрез А-А на Фиг. 1 (с изображением светящегося точечно" го объекта точно на вершине пирамиды); на Фиг. 3 - разрез Б-Б на фиг.1 (с изображением точечного объекта точно на вершине пирамиды); на фиг.4- разрез А-А на фиг. 1 (с изображением светящегося точечного объекта, смещенным с вершины пирамиды); на Фиг.- разрез Б-Б на фиг, 3 с изображением 85 фсветящегося точечного объекта, смещенным с вершины пирамиды).Предлагаемая система содержит объектив 1, светоделительную пластину 2, установленную в. световом потоке за объективом, Фотоприемник 3 среднего значения светового потока, расположенный в фокусе объектива, четырехгранную анализаторную пирамиду 4 с вершиной, расположенной в фокусе объектива, линзу Фабри 5, одна из поверхностей которой...

Номер патента: 964586

Опубликовано: 07.10.1982

Авторы: Маковский, Примак

МПК: G05D 9/02

Метки: воды, гидротехнических, сооружениях, уровня

...в затворе 5, за счет чего она плотно облегчает по перимет- ру водовыпуск 1, В разделительную стенку встраивается сифон 11,1 причем горловина его располагается ниже отт метки 3. Поплавковая камера 8 соединена с атмосферой вторым трубопроводом 12.35На выходном патрубке второго трубопровода 12 установлен клапан 13, связанный с датчиком 14 уровня нижне" го бьефа. Вакуумная .полость сифона 11 соединена третьим трубопроводом 15 со вторым трубопроводом 12. Для того, чтобы гибкий участок первого трубопровода 7 не попал во входную часть во" довыпуска 1 предусмотрена решетка 16. , Поплавковая камера перемещается в45 трубчатом колодце 17, открытом снизу.Устройство для регулирования уровня воды в гидротехнических сооружениях работает следующим...

Номер патента: 964587

Опубликовано: 07.10.1982

Авторы: Бочкарев, Мут, Фазылов

МПК: G05D 9/02

Метки: воды, наносов, отстойника, промывки, системе, уровня

...большие скорости, проходит дальше и, образовав вторичные скорости, создает эффект. самогашения.Эффект самогашения скорости потока в узле можно объяснить так. Из-за неодинаковых скоростей потока в воронке возникает повышенное внутреннее трение и "свал" масс воды с повышенными скоростями в области с пониженными скоростями, за счет чего и происходит эффект гашения ско. ростей и осаждения наносов, Наносы, осаждаясь на ребрах воронки, образуют призмы. По мере образования они увеличиваются в объеме и соединя" ются между собой, При этом они под действием собственного веса начинают сползать вниз по реЬру воронки и перекроют входное отверстие, вследствие чего поступление воды прекратитсяЧерез определенное время наносныеотложения доходят до...

Номер патента: 964588

Опубликовано: 07.10.1982

Автор: Явич

МПК: G05D 9/12

Метки: жидкости, реле, уровня

...рабочем состоянии клеммы катушки 3 подключены к источнику питания(не показан), якорь М удерживаетсяпружиной 5 в оттянутом положении,магнит 15 под действием поплавка 17лежит, на горизонтально ориентированных гранях призм 9 и 10.При этом полярность на катушке 3такова, что создаваемый ею магнитный поток ослабляется полем постоянного магнита 15. Прибор через нормально закрытую электроконтактнуюгруппу 6 отрабатывает сигнал по нижнему предельному знамению уровня жидкости.По мере повышения уровня жидкостимагнит 15 под действием выталкивающейсилы, приложенной к поплавку 17, поворачивается,ро часовой стрелке ив определенный момент захватываетсявторой парой граней призм 9 и 10. и,при этом, за счет переброса полюсовего магнитный поток суммируется...

Номер патента: 964589

Опубликовано: 07.10.1982

Авторы: Куликов, Шаркевич

МПК: G05D 9/12

Метки: жидкости, регулятор, уровня

...значительное изменение сопротивления на переходе жидкость-пар таковыми, например, какими являются германиевые терморезисторы.35Устройство работает следующим образом.В начальный момент, когда оба датчика 2 и 3 находятся над жидкостью, их сопротивление мало и ток, протекающий цереэ обмотку реле 4, определяется, фактически, ее сопротивлением и равен номинальному значению рабочего тока реле. При этом реле 4 включено и его контакты 7 и 8 замкнуты. Контакт 8 замыкает цепь питания электро- клапана 6, который срабатывая, перекрывает выход паров из сосуда-хранилища сжиженных газов, цто приводит к повышению давления в последнем и пе редавливанию жидкого хладагента через переливной сифон (не показан) в криостат 1. В это время датчик 3 верхнего...
