G05D — Системы управления или регулирования неэлектрических величин
Устройство для регулирования давления газа
Номер патента: 855626
Опубликовано: 15.08.1981
Авторы: Анохин, Измаков, Катасонов, Рудыко
МПК: G05D 16/20
...полость 14 регулятора 13 расхода топлива подключена к третьему выходу 22 турбокомпрессора 4, а выход регулятора 13 расхода топлива подключен ко входу 2 О преобразователя 1 расход-напряжение.Устройство для регулирования давления и газа работает следующим образом.Известно, что давление газа на выходе турбокомпрессора находится в зависимости от угла расположения выходов в рабочей части турбокомпрессора 4 и от числа оборотов электро- привода 3. Таким образом, изменив число оборотов рабочего колеса И углы расположения выходов в рабочей части турбокомпрессора 4, можно соответственно изменить величину давления газа. При сравнительно небольших перепадах изменение давления на вы- ЗЗ ходах турбокомпрессора происходит по линейному закону в...
Система регулирования влажности
Номер патента: 855627
Опубликовано: 15.08.1981
Авторы: Генель, Котов, Ларченко, Лебедько, Федоров
МПК: G05D 22/02
Метки: влажности
...5 и б, минусшунтирующего диода 9 и один контактреле 7, плюс сглаживающего конденсатора 19 по питанию и плюсовой выходнизковольтного выпрямителя 10 питания схемы, контакты 17, реле 7 и понижающая обмотка трансформатора 11.Второй контакт лампы 3 соединен ссопротивлениями 12-15, контактом реле 8, минусом сглаживающего конденсатора 19, минусовой стороной выпря;мителя 10 и низковольтной обмоткойтрансформатора 11. Плюс фотоэлемента4 соединен с базой транзистора 5 ивторым концом с сопротивлением 13. 35Эмиттер транзистора 5 соединен с сопротивлением 14 и базой транзистораб. Эмиттер транзистора б соединен сплюсом диода 9 и вторым контактомреле 7. Обмотка силового трансформатора 11 соединена с источником питания увлажнителя через...
Регулятор температуры
Номер патента: 855628
Опубликовано: 15.08.1981
МПК: G05D 23/00
Метки: регулятор, температуры
...15между выходом предварительного усилителя 1 и общей шиной регулятора температуры. Для температурной компенсации холодных спаев термопары кнеинвертирующему входу предваритель Оного усилителя 1, выполненного на базе дифференциального усилителя, тЕрмочувствительный делитель, состоящий из терморезистора 5, балластногорезистора 6, соединен с источником 7стабилизированного постоянного тока.К выходу предварительного усилителя1 подключен потенциометрический за"датчик 8 температуры, подключенныйк источнику 9 постоянного напряжения,К выходу потенциометрического задат"чика 8 температуры подключен входусилителя 10 сравнения, к выходукоторого подключен блок 11 формирования закона регулирования, выходомсвязанный через формирователь 12 импульсов с...
Устройство для регулирования температуры
Номер патента: 855629
Опубликовано: 15.08.1981
Авторы: Коренной, Рожков, Таллалаев, Усачев
МПК: G05D 23/19
Метки: температуры
...датчиков температуры использована термопара, датчиком давления служит вакуумная лампа, например ЛИ, вторичные приборы типа КСП, программное задающее устройство типа РУ-01/02.В процессе термообработки материала его нагревают в вакууме до заданной температуры по определенной программе. Программа, по которой нагревают материал, может задаваться путем нанесения на диаграммную ленту автоматического электронного программного задающего устройства. темной полосы.устройство для регулирования тем- пературы работает следующим образом.Датчик первого термопреобразователя 2 установлен на нагреваемом материале, выход первого термопреобразователя 2 подключен на вход первого индикатора 3, а датчик температуры второго термопреобразователя 4...
Устройство для регулирования температуры
Номер патента: 855630
Опубликовано: 15.08.1981
Авторы: Астахова, Долотов, Орлов
МПК: G05D 23/19
Метки: температуры
...выполнения устройства.Устройство для регулирования тем-пературы содержит последонательносоединенные источник 1 (блок) питания, ключевой элемент 2, термочувствительный мост 3, усилитель 4,диод 5, широтно-импульсный модулятор 6, состоящий из транзистора 7,резистора 8 смещения и ограничительного резистора 9, а также времязадающий конденсатор 10, включенныймежду выходом ключевого элемента 2и входом широтно-импульсного модулятора б,При достижении нагревателем, входящим в термочувствительный мост 3,заданной температуры напряжение разбаланса с выхода усилителя 4 черезциод 5 поступает на базу транзистора 7 и закрывает его. Транзистор 7через ограничительный резистор 9 закрывает ключевой элемент 2, Отрицательный перепад напряжения с...
Дроссельное устройство его варианты
Номер патента: 857090
Опубликовано: 23.08.1981
Авторы: Огарков, Павлов, Степанов, Толкачев
МПК: G05D 7/01
Метки: варианты, дроссельное
...(диск ) 2 с равнораспопоженными на каждом диске щелевыми прорезями в виде частей секторов,35 Боковые стенки прорезей образуют подводящие конфузорные каналы 4 ( фиг.4 )в диске 1 и отводящие диффузорныеканалы 5 (фиг,4) в диске 2,Установлено дроссельное устройство40 в трубопроводе 3. Уплотнительные узлыа также привод поворотного диска непоказаны.Диск 2 выполнен переменной толщиныв радиальном направлении. При этом на45 участке расположения отводящих каналов 5 эту толщину определяют в соответсч вии с соотношениемС -АФ,.где М в -текущий радиус диска 2.- секторный угол прорези в пла, не (фиг.2):А - постоянный для данной конструкции коэффициент, его величина зависит от выбранногоузла раскрытия отводящих каналов ( фиг,4 с)При дросселировании...
Регулятор скорости гидродвигателя
Номер патента: 857547
Опубликовано: 23.08.1981
Автор: Буренников
МПК: F04B 49/00, G05D 7/01
Метки: гидродвигателя, регулятор, скорости
...магистрали 30, а штоковая (рабочая) полость 28 гидродвигателя 7сообщена с напорной магистралью 11 линией 31.Гидравлический мост 17 выполнен в виде Одвух переменных дросселей в виде сопел 32и 33 и заслонки 22 между ними, а также двухпостоянных дросселей 34 и 35,Сервоцилиндры 20 и 21 связаны с управляющим органом 2 соответствующими поршнями 36 и 37. Поршневые полости 38 и 39сервоцилиндров 20 и 21 подсоединены к диагонали гидравлического моста 17 и гидролиниями 40 и 41,Насос 1 переменной производительностиснабжен линией подпитки 42 с предохранительным клапаном 43,Регулятор скорости работает следующимобразом.При установившемся режиме весь расход насоса 1 поступает в гидродвигатель 7,а предохранительный клапан 43 закрыт. Скорость движения...
Система управления нормальной перегрузкой самолета с органами непосредственного управления подъемной силой
Номер патента: 857939
Опубликовано: 23.08.1981
Авторы: Березуев, Носов, Соколов, Харитонов
МПК: G05D 1/00
Метки: непосредственного, нормальной, органами, перегрузкой, подъемной, самолета, силой
...9 органов НУПС, управляющийорганами 10 НУПС, 45Предлагаемая система работаетследующим образом,Традиционное управление нормальной перегрузкой осуществляется спомощью руля высоты, При отклонениируля высоты на нем возникает подъемная сила. Ввиду того, что руль высоты значительно удален от центратяжести самолета, его отклонениеприводит к возникновению значительного продольного аэродинамического 55момента, под действием которогопроисходит разворот корпуса самолета относительно траектории движения,изменяется угол атаки и, как следствие, подъемная сила, Таким образом, щ 0руль высоты воздействует на подъемную силу косвенно через создаваемыйим продольный аэродинамический момент. Более того, при отклонении рулявысоты самолета нормальной...
Устройство для измерения расхода сыпучего материала при его пневмотранспортировании
Номер патента: 857940
Опубликовано: 23.08.1981
Авторы: Агаметов, Мамедов, Рахберли
МПК: G05D 7/00
Метки: пневмотранспортировании, расхода, сыпучего
...С 01 С мации, ри экспертиз ельство СССР 9/34, 1965. приня 1,9 219т отрегулироошения,н работторф, иоянными,434488, 974 (прототип) . СШАублик Патенто кл,бункер 8 с сыпучим материалом, трубопровод 9 сыпучего материала и трубопровод 10 транспортирующего агента,Устройство работает следующим образом.Вычислительный блок 4 рассчитывает расход сыпуЧего материала по формуле полученный путем совместного решенияуравнений теплового и материальногобалансаСс + Ст Сит(1)Зиачение С иэ уравнения (1)ставим в уравнение (2)С Т С 4,С С Т =С Т С +С Т С зделить знаменатель и чисС ит, получим В этих выражениях приняты следующие обозначения:СТ, Сс - расходы соответственно транспортирующего агента (азота) и сыпучего материала (катализатора) 1Т 1-, Тс -...
Регулятор расхода
Номер патента: 857941
Опубликовано: 23.08.1981
Автор: Ладензон
МПК: G05D 7/01
...подпружиненная втулка б, являющаяся первымпеременным дросселем, 20Расточка корпуса закрыта пробкой7, удерживаемой стопорным кольцом 8.На цилиндрическоИ поверхности клапана, контактирующей с внутренней цилиндрической поверхностью корпуса 5в зоне окон 4, выполнены поперечныеокна 9. Сопряжением кромок окон 4и 9 образована дросселирующая щель 10,На наружной поверхности втулки бвыполнена канавка 11, сообщенная 30радиальными отверстиями 12 с внутренней полостью 13 втулки б. Кромкаканавки 11 в сопряжении с кромкамиотверстий 5 образует переменныйдроссель 14. Таким образом, втулка бучаствует в образовании и второго(переменного) дросселя,Во внутренней полости 13 втулкиб установлена пружина 15, упирающаяся одним концом в дно этой полости,а...
Автомат-водовыпуск
Номер патента: 857942
Опубликовано: 23.08.1981
Авторы: Анисимов, Барбин, Гордеев, Лисин, Морозов, Степанов
МПК: G05D 9/02
Метки: автомат-водовыпуск
...с осью 2 вращения в центрецилиндрической поверхности затвора 3,расположенного на одной оси с поплавком и соединенным с ним посредством муфты 4 с свободным ходом, например кулачковой Для остановкипоплавка в крайних верхнем и нижнемположениях применены упоры 5, адля создания удерживающего моментана поплавке установлен груз 6 и упор857942 Формула изобретения 7. Ю образующей поплавка прикрепленвторой поплавок 8,устройство работает следующимобразом.При подъеме уровня воды .в водо"хранилище и погружении первого поплавка 1 в воду.на него действует выталкивающая сила.При погружении первого поплавка 1в воду до линии 1-1 выталкивающаясила проходит через центр поворотаи не создает момента. При дальнейшемповышении уровня воды выталкивающаясила...
Способ автоматического управления процессом смешения жидкостей
Номер патента: 857943
Опубликовано: 23.08.1981
Автор: Тхоржевский
МПК: G05D 11/02
Метки: жидкостей, процессом, смешения
...б, датчик 7 уровня, регулятор 8 уровня, частотно-импульсноеуправляющее устройство 9 и отсечныеклапаны 10 и 11,Выход датчика 4 концентрации схем,установленного после смеснтедя 1,подключен к пропорционально-интегральному регулятору 5 концентрации,выход которого соединен через частотно"импульсное управляющее устройство 9 с отсечнымй; клапанами 10 и11, установленными на трубопроводахподачи жидкостей в смеситель 1Способ автоматического управления осуществляется следующим образом.При изменении производительностиустановки для смешения жидкостей85 7943 формула изобретения ИИПИ Заказ 7242/7 раж 940 Подписное изменяется уровень раствора в смесителе 1, контролируемого датчиком 7 уровня. Сигнал о значении уровня поступает в регулятор 8...
Устройство для измерения напряжений, преимущественно в арматуре железобетонных конструкций
Номер патента: 857944
Опубликовано: 23.08.1981
Авторы: Бельдиман, Кеслер, Коврик, Шинкарев, Шишкин
МПК: G05D 15/01
Метки: арматуре, железобетонных, конструкций, напряжений, преимущественно
...юе ст значительный разброс по величине, что в конечном счете сказывается на разбросе показаний прибора.Цель устРойства - повышение точ ности измерения.Поставленная цель достигается тем, что устройство для измерения напря" жений, преимущественно в арматуре железобетонных конструкций, содержащее датчик колебания, формирователь, выход которого подключен к входу схемы выделения периода колебаний, выход которой соединен с преобразователем длительности периода в цифровой код, снабжено согласующим эле- И ментом, предварительным и управляемым фильтрами, дополнительной "хемой выделения периода колебаний и преобразователем временного интервала в аналоговое напряжение, причем дат р чик колебания через согласующий элемент подключен к входу...
Устройство для регулирования температуры нагревательной печи прокатного стана
Номер патента: 857945
Опубликовано: 23.08.1981
МПК: G05D 23/00
Метки: нагревательной, печи, прокатного, стана, температуры
...7 на 180, что приводит к срабатыванию реле 24. Реле 24 своим н.о. контактом 24 а включает обмотку 32 рЕлевремени 19 (на промежуток времени,необходимый для измерения температуры заготовки по длине и для передачи сигнала выдачи заготовкив основной коммутатор 9), которое своими н.о. контактами 32 аподает питание в дополнительный коммутатор 18 и сигнала выдачи заготОвки иэ печи в основной коммутатор 9.Одновременно реле 24 своим а.о. контактом 24 а через н,э, контакт 25 авключает реле 26, которое своим н.э.контактом 2 ба отключает движск пере" менного резистора 22, а н.о, контактом 2 ба подключает движок переменного резистора 23 к входу дополнительногоусилителя 1 7, При этом на его входеформируется сигнал раэбаланса, фазакоторого...
Терморегулятор
Номер патента: 857946
Опубликовано: 23.08.1981
Автор: Борисов
МПК: G05D 23/19
Метки: терморегулятор
...коллектору транзисторного ключа 3и к источнику пульсирующего напряжения (не показам)тиристор 4, управляющий электрод которого через ограничивающий резистор 5 подключен кколлектору транзистора 2, а анодчерве резистор 6 - к источнику пульсирующего напряжения 4 через стаби"литров 7 - к базе транзисторногоключа 3.857946 Формула изобретения 242/77 Тираж 940 Подписное ИПИ За иал ППП фПатентф, г. Ужгород, ул. Проектная, 4 При подключении терморегулятора к источнику пульсирующего напряжения, напряжение на базе транзистор" ного ключа 3 возникает только тогда, когда напряжение сети превышает напряжение стабилизации стабилитрона 7. Транзисторный ключ 3 открывает 3 каждый полупериод напряжения сети, по измерительно-нагревательному ,мосту 1...
Устройство для регулирования температуры
Номер патента: 857947
Опубликовано: 23.08.1981
Автор: Баймуханов
МПК: G05D 23/24
Метки: температуры
...подключены к катоду тиристора 1,а катод выпрямительного диода и коллектор первого управляющего транзистора 8 - к аноду динистора 4, Устройство для регулирования температурысодержит также выпрямительный диод 9и второй управляющий транзистор 10.Анод выпрямительного диода 9 и эмиттер второго управляющего транзистора10 подключены к катоду тиристора 2,а катод выпрямительного диода 9 иколлектор второго управляющего транзистора 10 - к аноду динистора 5.Аноды диодов 11 и 12 через терморезистор 13 соединены со средней точкой резистивного делителя 14 напряжения, а катоды - с базами первогои второго управляющих транзисторов8 и 10. Терморезистор 13 помещен врабочий объем нагревательного устройства.Часть сопротивления в обоих пле -чах...
Устройство для автоматического регулирования процесса очистки газа
Номер патента: 858548
Опубликовано: 23.08.1981
МПК: B01D 53/34, G05D 27/00
...узел 5 промывки едким натром, По трубопроводу б поступает в абсорбер 1 регенерированный раствор амина, расход которого поддерживают в постоянном соотношении с расходом очищаемого газа посредством регулятора 7 соотношениярасходов, воздействующего на скоростьвращения турбины 8 рециркуляции по сигналу от вычислительной машины 9, получающей сигналы от датчика 3 расхода очищаемого газа датчика концентрации дмина в регенерированном растворе (на чертеже не показан).Раствор амина, который фиксировал кислотные соединения из абсорбера 1, направляют через теплаобменник 10 к колонне 11 регенерации, нагреваемойпаровым кипятильником 12, расход парв котором измеряется датчиком 13 расхода. Датчик 14 измеряет температурурегенерируемого раствора амина...
Система регулирования процесса реагентной очистки сточных вод
Номер патента: 859323
Опубликовано: 30.08.1981
МПК: C02F 1/66, G05D 21/00
Метки: вод, процесса, реагентной, сточных
...(например при увеличении рН знакотрицательный, при уменьшении - положительный).Сигнал рассогласования сэлемента сравнения., входящего в блок4 регулирования, .отличен от нуля ивоздействует на исполнительный механизм 6 в сторону уменьшения сигналарассогласования,При изменении расхода сточных водсигналы с датчиков уровня 8 и напора9 изменяются, после перемножения этихсигналов в блоке 11 получается переменный сигнал, пропорциональный расходу сточной воды, Сигнал с дифференциатора 12 отличен от нуля и имеет амплитуду, определяемую скоростью иэменения расхода сточной воды, знак сигнала показывает направление изменения расхода водынапример при увеличении расхода воды знак отрицательный,а при его уменьшении - положительный),По сИгналу...
Система управления движением транспортного средства
Номер патента: 860012
Опубликовано: 30.08.1981
МПК: G05D 1/02
Метки: движением, средства, транспортного
...К 0 Т 0 РЬ Х С О Е Д И сса 1 Ь: С 0 С 3 В ЕС Т В РнО сО вт 01 зыми 13);О)ами б:1 ск з слс же нии с выходаЯи соответс 33 ую" их 01 ранивЧи Е СЛЬНЬХ 1)(э ИСТИ 3 ЫХ "ДЕМОто, 1 Е;) -ВЫЕ ВХОДЬ; - С ЯсХодами "00: ВЕЕ СТ ВУЮ -";:чик-ориеткр 8 начала маршруга, г"ра Са движения построена такимс)бРазм, то Двкжение по ответвлеНг)",Е НСЗОЗМОЖНО бЕЗ ДОПОЛНИТЕЛЬНЫУ.,ОЗ(Е 1010 ПОД ПРЯМЫМ УГЛОМ К ЛИНИИ.;,)соЕ.(ствуюшего движения ОБ,Б и едлагаемои системе на транс -;) ТНОЕ СРЕДСтЬс пОСтупаЕт сИГНаЛ Отдат;кка-ориенткра 8 и в случае, если:ПЗОГэаМссй ПРЕДУСМОТРЕНО ДВИжЕНКЕ ПОтветвленив ОБ. блок 3 управления возвоэ;йствует на один из коммутационых элементов 7 устройства 5 ослабле 15 с.гала, который, разрываясь,1 одключает соотВетстВующии резистиВ -ыи...
Регулятор расхода
Номер патента: 860013
Опубликовано: 30.08.1981
Автор: Ячменев
МПК: G05D 7/01
...растсчке которого установлен ступенчатый плунжер 4с дросселирующими канавками 5 на боковых цилиндрических поверхностях.Выходная полость б и полость 7, содержащая упругий элемент, сообщаютсяпосредством сквозного продольного канала 8, выполненого в плунжере,Плунжер 4 соединен с упругим элемен) 1:,1Лг,. Г Закс с 7.4 б1 СД;И С Н Ос) Б. КИПЯГира к 94 с Эи- Иал ПЛ)1 "Патст" г, Ужгород, 5 л. П. с ная,том 9 Ларси 1 ргн.:О с", Оо(3 н г.:ВОО 1 ОМЕ 1 ЬГЦГГО 21 Рс 1 МОТРаРегулятор расход ра,Гтз ао следующим обраэом,ПР :ОДа 1 е :3 ВхГ.:.: ОО 1"3:иэсгс)оиСРЕЗ 1 Ы ВО:3:ИК,Ет ПЕРЕПал Г;аЗ:ЕНИй НаВЫХОДЕ И В ХО 5 о, 3 О ДЕ 1 г" Т 3 УЮЦИ и Н аКОЛЬЦЕВУЮ 1)1аПЬ г ЕЛИ:ИНа КОТОРОЙОПРЕДЕЛЯЕт)ЗЯ Ра ЗНОСтЮ ДнаМСтРОВдросселирукрщих поверхностей 111 Унже...
Регулятор уровня жидкости в резервуаре
Номер патента: 860014
Опубликовано: 30.08.1981
Автор: Кропачев
МПК: G05D 9/12
Метки: жидкости, регулятор, резервуаре, уровня
...с: "3 т(тастоузла 0 и; 1",; :,:Чтс ттТСте 13,.. :;Он;: .:.," уооццц В;стдтсзстиосу;,: . Тстц слс 11;"ют:те абра;ом.согтсзтт;тт:т Етсе эламен.УЬ ;.,З,Л :, ,":ОУСЕ.-т, ."/р:т Нам.каНТИтутлблеоа 3 6: тзеттстлл Автоматика" наи- рн тцую с з ку тттсп:Орматэрд 11т;р т ; с Я; : Ссв .".ЕТ,апре 1)т(Е21-., С,. О В тЦЕ; 1 Ц 1;Т,"От 11 ЭЫПТ)ЯМЛЯГ я :одом, ; стглпттсцнп тсц.Нд 1с 0 тс)ГО, .эдас"ет 1 "х с:л21Т ., , ЧОоЗ;Н Я,- ; 11Н1аЕ, Утаи ГОСТстИИ Ет 2(а -ЛаЦЛ ".Т Дат 1 СОУЛ 0 тцКНВГО УРОВ -т;я к ".Ос.Т: твткотктетТте и элемент 5заряжас .",ся О Оэетел" нетГО уровТя0 РЕДЕЛ "Ето 0 НсТРВКЕ 1. М И )ХЦИКа1 пита ЧЯ, 1" Оат 3 етстортый 1(.110 чехОЙв;еее,т 8 тотт эт,т 1 за " тт,т, ПО УтереЦ а 1 О 2с. Ц .: . "ЯС т т.С" ТУ Ь 0 Р Е "1 Е Р В У а Р а 33 а 02 "...
Регулятор давления
Номер патента: 860015
Опубликовано: 30.08.1981
Авторы: Голодовский, Линденгольц
МПК: G05D 16/06

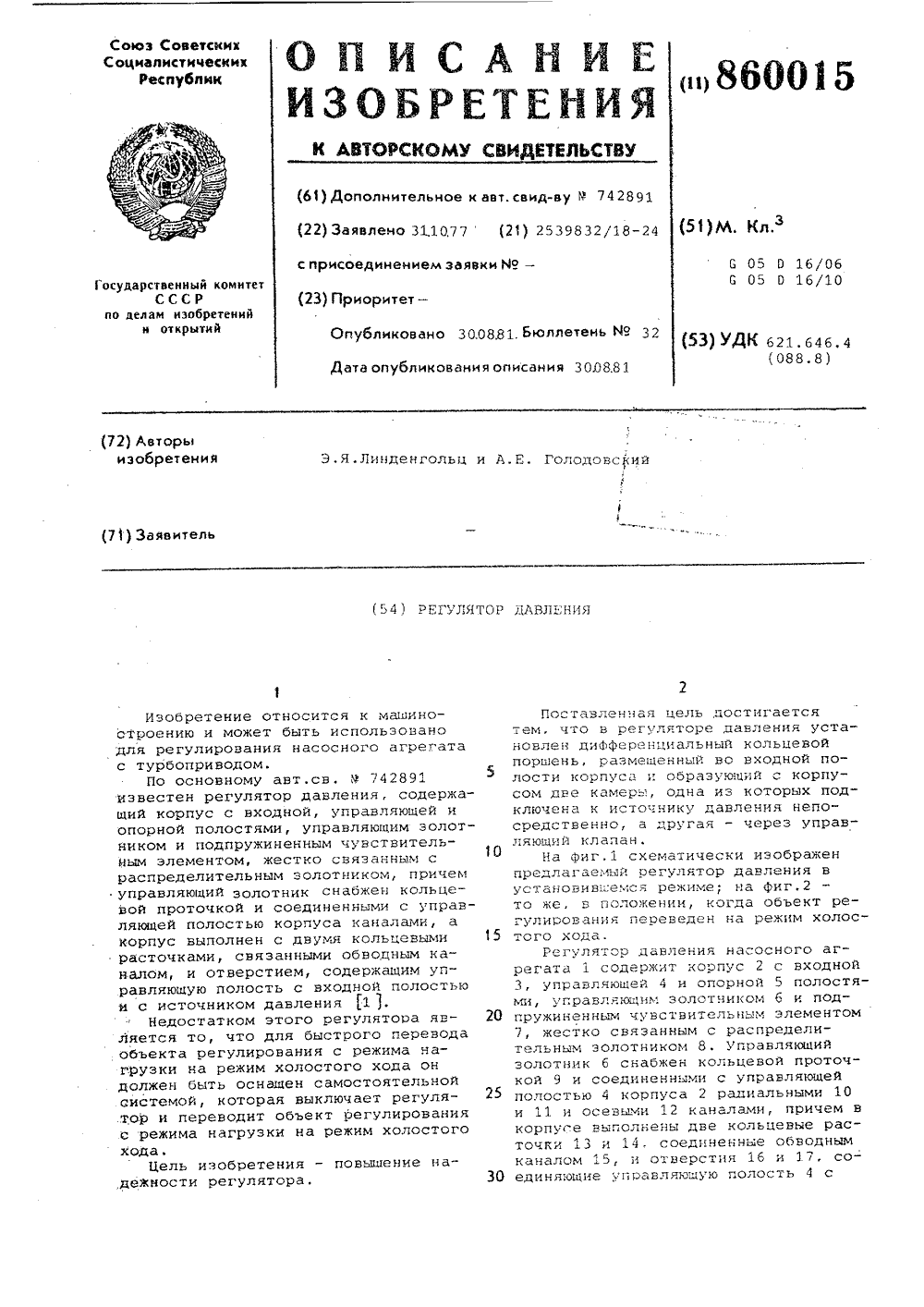

...подается рабочая жидкость,отбираемая из выходного патрубка 23. Отверстие 28 кортуса 2 регулятора давлсния ;дасосного агрегата 1 подключено к магистра- ЛИ 21 ПИТаНИЯ т а ДВа ВЫХОН 1 ЫХ ОТВЕтР- стия 29 :. 30 соединены ри помощи трубопроводов 31 и 32 с ;табочими камерами 33 и 34 гидроци.тгиндза 35, пор - вень 36 кочорого через шток 37 и тяги ,8 вязан с регулирующим органом 39,. Установленным во входном патруб ке 40 приводной турбины 20, П.:ток 37 с корпусным элементом 41 образует (алость 42 пеземен ного об(вема, которая при помощи трубосровода 3 соеДид И=на с У 1 завттякицетй тОГ 10 ст тв 4 Рта гУв,д;,т лятора,цавления насоснс,го грет ата 1,У-, тад Пдчд 1(111(йт ЗОЛОТИ И( 1:; С;3 ЯЗ ан О чувс1 те.;ым э:1 ет.1 снто; 7 1:ружичОЙ 44, а...
Регулятор давления
Номер патента: 860016
Опубликовано: 30.08.1981
Автор: Савин
МПК: G05D 16/10
...элемента 13, так и движением седла 4 под воздействием выходного давления среды) без увеличения жесткости рабочей пружины. Эффективная площадь чувствительного элемента предохранительного клапана (как регулятора) увеличена на величину неуравновешенной по выходному давлению площади торцовой поверхности большей ступени седла 4 (поверх.ности седла, обращенной к выходному каналу). При этом жесткость рабочих пружин не увеличена. Следствием этого является повышение точности не только Регулирования давления, но и точности работы предохоанительного 15 клапана. Чем больше неуравновешенная по выходному давлению площадь седла 4 превышает площадь этого же седла, неуравновешенную по входному (высокому) давлению, тем большим будет О эффект...
Устройство для регулирования неэлектрических величин
Номер патента: 860017
Опубликовано: 30.08.1981
МПК: G05D 23/00
Метки: величин, неэлектрических
...сигналы ошибки и коорекции, амплитуды и начальные фазыкоторых зависят от величины знака отклонения регулируемого параметра отзаданного значения. В сумматоре б сигналы ошибки и коррекции суммируютсяв фазе по модулю и воздействуют свыхода сумматооа .б на вход автогенератора 2. Если сдвиг фаз между выходным и входным напряжениями автогенератора на некоторой резонанснойчастоте Го равен нулю, а произведение коэффициента передачи по напряжению первого измерительного моста 7,второго измерительного моста 12 исумматора б на коэФфициент усиленияавтогенеоатора 2 больше или равноединице, то на выходе автогенератооа2 устанонятся незатухающие колебания.Автогенератор выполнен по схеме избирательного усилителя с глубокой отрицательной обратной связью...
Устройство для инфракрасного обогрева поросят
Номер патента: 860018
Опубликовано: 30.08.1981
Автор: Мурзин
МПК: G05D 23/00
Метки: инфракрасного, обогрева, поросят
...постоянным магнитом 11.Устройство работает следующим образом.При подаче напряжения питания на устройство магнитоуправляемый контакт 9 бстается разомкнутым, так как на пружинистую пластину 10 отсутствует воздействие поросят. Переменным5 резистором 8 устанавливается минимальное напряжение питания инфракрасных обогревателей 1, а следовательно, снижается интенсивность формирования импульсов формирователем. Постоянный резистор 5 ограничивает величину тока .управления, а выпрямитель 7 обеспе" чивает выдачу импульсов обеих полярностей.Поросят привлекает свет инфракрас ных обогревателей 1 и они размещаются в наиболее нагретой зоне, Если температура в этой зоне ниже требуемой для нормального обогрева поросят,они скучиваются, прижимаясь к...
Термоклапан
Номер патента: 860019
Опубликовано: 30.08.1981
МПК: G05D 23/02
Метки: термоклапан
...6, для настройки снабженногопружиной 7 с настроечным винтом 8.Регулирующие органы 4 связаны по осевой линии между собой жестко штоком9.,Пля выравнивания давления в надсильФонных камерах термоклапана предусмотрены штуцеры 10, к которым присоединена трубка 11, служащая перемычкой между камерами. На входныхпатрубках 2 нрепусмотрены гильзы длятермометров 12. 0Термоклапан работает следующим образом.,ЪВ исходное настроечное положениеклапан вводится изменением натягапРужин 7 путем соответствующего вра. щения настроечных винтов 8 по показаниям термометров 12. При настройкеобеспечивается равенство температуробратной воды, возврашакнцейся иэ двухпротивоположных пофасадных веток. щВ процессе эксплуатационной работы термоклапана при...
Импульсный регулятор мощности
Номер патента: 860020
Опубликовано: 30.08.1981
МПК: G05D 23/19
Метки: импульсный, мощности, регулятор
...из последовательно соединенных ограничителя 9.и первого дифференцирукицего звена 10, ждущего генератора 11 имнульсов, а также последовательно соединенных элемента НЕ 12, второгодифференцирующего звена 13 и элемента ИЛИ 14. При этом вход элемента НЕ 12подключен к точке соединения ограничителя 9 и первого дифференцирующего звена 10, выход которого подключен ко второму входу элемента ИЛИ 14, а выход последнего подключен ко входу ждущего генератора 11.5Регулятор работает следующим образом. Переменное синусоидальное напряжение О 6 (фиг.2) источника 6 преобразуется ограничителем 9 в прямоугольные импульсы, фронты которых соответствуют переходам напряжения через нульЭлемент НЕ 12 инвертирует прямоугольные импульсы последовательности О 9 ,...
Устройство для автоматического управления процессом выпуска ила из канализационных отстойников
Номер патента: 861342
Опубликовано: 07.09.1981
Автор: Патеюк
МПК: C02F 3/00, G05D 27/00
Метки: выпуска, ила, канализационных, отстойников, процессом
...дискриминатор 9 с исполиительньм механизмом О выпуска ила.В отстойнике 1, например, на его вращающейся ферме 21, установлен задатчик 8.уровня ила, который через блок 22 контроля датчика уровня .соединен с программньвк регуляторьм 23. Вход блока 22 является входом блока 7 контроля уровня ила. Программный регулятор 23, выход которого является выходом блока 7 контроля уровня, подключенк дискриминатору 9,Дискриминатор 9 предназначен также для связи с внешними устройствами (например, с системами сигнализации и управления станцией очистки).1 О И вой смеси. При этом надо изменитьна 20 23 30. Устройство работает следующим образом.При изменении расхода иловой смеси, поступающей в отстойник 1 по трубопроводу 13, изменяется расход очищенной...
Устройство для автоматического управления нагрузкой сооружений биологической очистки сточных вод
Номер патента: 861343
Опубликовано: 07.09.1981
Автор: Патеюк
МПК: C02F 3/00, G05D 27/00
Метки: биологической, вод, нагрузкой, сооружений, сточных
...отстойник 3, насос 4 возвратного ила и дозирующие элементы 5 и 6 на входе и выходе накопителя 1, содержит расходомер 7 сточной воды и измеритель 8 концентрации органических загрязнений, связанные через блок 9 умножения с входом регулятора 10 на грузки , К другому входу регулятора 10 нагрузки подключен регулируемый задатчик 11, соединенный через функ3 6или же изменится таким образом, чтодействие регулятора нагрузки будетпротивоположно желаемому, Например,при увеличении доли трудноокисляемых веществ и снижении общей концентрации загрязнений при постоянном.расходе воды регулятор нагрузки включит подпитку из накопителя, так какколичество поступающих загрязненийуменьшится.Между тем, следовало бы либо оставить расход сточной воды...
Регулятор уровня жидкости в емкости
Номер патента: 862121
Опубликовано: 07.09.1981
Авторы: Зайцев, Копытов, Петров, Попов, Черемисинов
МПК: G05D 9/00
Метки: емкости, жидкости, регулятор, уровня
...аппарате, работающем с кристаллизуюшимися растворами, Поскольку образующийсяосадок затрудняет работу аппарата, его необхо.димо удалять вместе с раствором через тру.бу, врезанную в нижнюю часп аппарата. Приэтом уровень раствора в аппарате долженбыть определенным.Электробезопасность достигается тем, чтос обеих сторон электроразрядной камерыустановлены электроизолирующие трубчатыевставки, длина которых определяется сопротивлением раствора в них, при котором на кон.цах вставок напряжение падает до безопасного.Для растворов глиноземного производства придиаметре сифонной трубы 108 мм и напряжении 500 В на электродах сопротивление будетне более 2 Ом, Можно использовать такжевысокочастотный ток, при котором порогбезопасного напряжения...
