G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1053076

Опубликовано: 07.11.1983

Авторы: Фромберг, Ямпольский

МПК: G05D 23/19

Метки: прецизионный, терморегулятор

...включенный между выходомавтогенератора и входом термочувствительного кварцевого фильтра варикап, а также дифференцирующую цепочку,.подключенную, входом к выходу усилителя постоянного тока, авыходом - к входу термочувствительного кварцевого фильтра,На чертеже изображена функциональная .схема устройства.Прецизионный терморегулятор содержит прецизионный кварцевыйрезонатор 1, автогенератор 2, варикап 3, термочувствительный кварцевый фильтр (на,резонаторе) 4, амплитудный детектор 5, усилитель 6постоянного тока (УЙТ), дифференцирующую цепочку 7, усилитель 8 мощности, нагреватель 9.Устройство работает следующимобразом.В момент. первоначального включения температура в термостате рав. ВНИИПИ Заказ 8871/4филиал ППП "Патент",на...

Номер патента: 1053077

Опубликовано: 07.11.1983

Авторы: Алешечкин, Ханукаев, Чернер

МПК: G05D 27/00

Метки: питательных, процессом, сред, стерилизации

...24 в виде корректирующего сигнала поступает на вход регулятора10 давления пара, при этом положение переключателя 24 определеносигналом от блока 29. Результирующий сигнал,.отрабатываемый регулятором 10, воздействует на клапан31, обесйечивая тем самым Увеличение подачи острого пара в нагреватель 1,Если при этом сигнал на выходерегуйятора 10, определяющий полонал с выхода переключателя 23, гдеиэ последнего вычитается величинасигнала с задатчика 26, полученнаяразность умножается в блоке 28 напостоянный коэффициент, определяющий глубину коррекции задания, поступает на сумматор 22, где вычитается из сигнала сформированного эадатчиком 21 расхода питательной средыи скорректированного сумматором 20,10 При этом регулятор 9 через...

Номер патента: 1056135

Опубликовано: 23.11.1983

Авторы: Гареев, Камашев, Шевцов

МПК: G05D 7/03

Метки: дижкости, расхода

...через дроссель с источником сжатого воздуха, а нижний расположен в емкости под уровнем жидкости, и сливной патрубок, снабжено полым колпаком, вершина которого закреплена на нижнем конце пневмотрубки,полость колпака в верхней части соединена с пневмотрубкой, в боковыхстенках его выполнено по крайней мере одно .отверстие, а сливной патрубок расположен коаксиально внутриколпака,На чертеже представлена схемапредлагаемого устройства.Устройство содержит емкость 1,пневмотрубку 2, верхний конец которой соединен через дроссель 3 с источникам 4 сжатого воздуха, нижнийконец расположен в емкости 1 подуровнем жидкости., полый колпак 5,вершина которого закреплена на нижнем конце пневмотрубки 2, при этомполость колпака 5 соединена с пнев 61 35...

Номер патента: 1056136

Опубликовано: 23.11.1983

Автор: Гурин

МПК: G05D 9/02

Метки: воды, канале, регулятор, увлажнительном, уровня

...уровня нижнего бьефа, и датчик уровня верхнего бьефа, поплавковый датчик уровня нижнего бьефа снабжен камерой из гибкого материала, сообщенной с нижним бьефом, причем датчик уровня верхнего бьефа выполнен в виде трубки, по средством которой камера сообщена с верхним бьефом, а торец трубки ус 56136 2 тановлен на отметке заданного уровня верхнего бьефа.На фиг.показан регулятор уров ня, продольный вертикальный разрез 5,на фиг. 2 - разрез А-А на фиг. Регулятор уровня воды в увлажнительном канале содержит камеру 1, вставленную в отверстие 2 перегораживающей стенки 3, снабженной пешеходным мостиком 4, поплавковый датчик 5 уровня нижнего бьефа, снабженный емкостью 6 иэ гибких материалов, датчик 7 уровня верхнего бьефа в виде трубки, через...

Номер патента: 1056137

Опубликовано: 23.11.1983

Авторы: Вилькявичюс, Воронавичюс, Ясюленис

МПК: G05D 13/00

Метки: вращения, скорости, стабилизации

...по зигзагообразному пазу.Целью изобретения является повы" шение точности стабилизации скорости вращения объекта.Поставленная цель достигается тем, что в устройстве для стабилизации скорости вращения объекта, содер жащем основание с устанавливаемым на нем объектом с валом, закрепляемый на валу объекта поводок с инерционной массой и корпус с пазом, с которым взаимодействует инерционная масса, корпус закреплен неподвижно на основании, инерционная масса выполнена в виде, двух тел качения, установленных, симметрично оси вращения повбдка с возможностью перемещения вдоль него, а расстояние осе6137 1 вой линии паза от оси вращения выбрано в зависимости от кинетической энергии и приведенного момента инерции подвижных частей объекта,На...

Номер патента: 1056138

Опубликовано: 23.11.1983

Авторы: Биккенин, Кондратьев

МПК: G05D 13/10

Метки: гидромеханический, датчик, скорости, угловой

...корпус 1, в ко-тором на подшипниках установленавтулка 2 с центробежными грузиками3, распределитель, выполненный в виде грибкового клапана 4 с конической поверхностью 5, расположенногона опорной игле 6 со сферическимиповерхностями на концах, закре 40пленную в корпусе 1 втулку 7 с рабочей кромкой 8 н канал подводадавления питания к клапану 4 с установленными в нем основным 9 и дополнительным 10 жиклерами, между которыми расположен канал подвода уп 138 2равляющгэ го дагэления. Для обесвсч-ия настройки датчика жиквер 1 О (Анг. 2) или оба - 9 и 10 могут быть выполнены регулируемыми,На фиг. 3 а - характеристика известного устройства, Ь - устройства на фиг, 1, с и с- устройства на фиг. 2, изменяющиеся с ростом оборотов (и).Датчик работает...

Номер патента: 1056139

Опубликовано: 23.11.1983

Авторы: Бергер, Козача, Кульчицкий, Прокопов

МПК: G05D 16/00

Метки: давления, испытаний, компрессора, разгрузки, регуляторов, ресурсных, стенд, узлом

...разгрузки компрессора - разгрузочныйклапан 5, обратный клапан 6 и фильтр7 для очистки воздуха, а также ресивер 8, соединенный с регулятором 4давления пневмомагистралью с вторымштуцером 9,Полость входа 10 регулятора давления соединена с полостью выхода1) дополнительной пневмомагистралью12 со встроенным регулируемым дрос-.селем 13На участке пневмомагистрали с первым штуцером 3 установлен контактный манометр 14, соединенный со счетчиком 15 циклов. На ресивере 8 установлен манометр 16, вентиль 17 дляудаления конденсата и вентиль 18для выпуска воздуха из системы присъеме испытуемого регулятора 4 давления со стенда, а также предрхранительный клапан 19,предохраняющийпневмосистему стенда от чрезмерногоповышения давления.Стенд для ресурсных...

Номер патента: 1056140

Опубликовано: 23.11.1983

Авторы: Бунков, Масалов

МПК: G05D 16/06

Метки: давления, жидкости, криогенной, криостате, паров, стабилизатор

...области применения стабилизатора путем обеспечения стабили- зации давления паров жидкого гелия.Указанная цель достигается тем, чтов стабилизаторе давления паров40 криогенной жидкости,в криостате, содержащем сосуд Дьюара, заполненным криогенной жидкостью, первый мембранный маностат, проточная камера которого соединена с газовой частьюФ 45 сосуда Дьюара, а опорная - через капилляр с первой камерой задания, установленной в сосуде Дьюара и заполненной газообразным гелием, установлен второй мембранный маностат и вторая камера задания, установленная в сосуде Дьюара, заполненная газооб" разным гелием и соединенная с опорной камерой второго маностата, проточная камера которого соединенас криостатом.55На чертеже представлена схема...

Номер патента: 1056141

Опубликовано: 23.11.1983

Авторы: Варич, Мельник

МПК: G05D 23/19

Метки: регулятор, температуры

...источника питания на первом 10 и втором 11 резисторах, второй транзистор 5 -р-и типа, соединенный коллектором с базой третьего транзистора 12 и через етвертый резистор 13 с положительным олюсом источника 14 питания, третий ранзистор 12 р-и-р типа соединен с миттером с положигельным полюсом исочника 14 питания, соединен коллектором с пеовым выхоаом 15 преобразоввтея четвертый транзистор 6 и-р-и типа, соеиненный эмиттером с отрицвгельным поюсом источника 8 питания, коллекторомвторым выходом 16 преобразователяпервый и второй выходы последнего оепинены с соответствующими входами 1718 переключаюшего устройства 19, в остав которого входит девятый транэисор 20 п-р-п типа, база которого соеаинеа с вхоаом 17 переключающего устройтва через пятый...

Номер патента: 1056142

Опубликовано: 23.11.1983

Авторы: Иванов, Киреев, Теренько, Тихомиров

МПК: G05D 23/19

Метки: температуры

...от нуля до напряжения источника питания, и, следовательно, в зависимости от этого 42 гменяется соотношение мощностей,рассеиваемых на выходных транзисторахи обмотках подогрева термостата. Этовызывает дополнительные переходныепроцессы и удлиняет время установления стационарного режима объектарегулирования (кварцевого резонатора),Целью изобретения является сокращение времени выхода на стационарный режим объекта регулированияПоставленная цель достигаетсятем, что устройство для регулированиятемпературы, содержащее размещенныйв корпусе термостата измерительныймост, выходная диагональ которогоподключена к входу операционного усилителя, связанного с усилителем мощности, соединенным выходом через резистор с базой...

Номер патента: 1056143

Опубликовано: 23.11.1983

Авторы: Миронов, Размыслович, Румшевич

МПК: G05D 23/30

Метки: камера, климатическая

...среды, а способствуеттолько послойной ее циркуляции вкамере, т.е. локальное впрыскиваниепарожидкостной смеси непосредственно в полезный объем не обеспечивает.нужного .при испытаниях температурного градиента.Равномерная раздача парожидкостной смеси по всей длине крыльчаткипосредством раздающей трубки с отверстиями, направленных в сторонукрыльчатки (вверх), суммарная величина сечений которых в 2-5 раз мень"ше сечения раздающей трубы не даютположительных результатов, так какв этом случае в трубке создаютсяотдельные зоны с газовой и жидкойсредой, и в отверстия над зоной газовой среды продувается газ, а наджидкостной зоной пробрызгиваетсяжидкость, Только при направленииотверстий раздающей трубы вниз возможно равномерное...

Номер патента: 1056144

Опубликовано: 23.11.1983

Авторы: Бажал, Купчик, Матвиенко, Фищук

МПК: G05D 27/00

Метки: процессом, растворов, сахаросодержащих, электрофильтрования

...поля и в связис этим высокий эффект удаления цветных и коллоидных веществ из раствора, содержащего значительное количество электролита.После начального набора фильтра сахарным раствором устанавливается оптимальная скорость фильтрации (0,5-1) 1 О м/с, и на электроды подается напряженые постоянноготока. Количество удержанных цветныхи коллоидных примесей контролируютпо изменению оптической плотности раствора.Исходный раствор с измеренной оптической плотностью на входе поступает в среднюю камеру с фильтрующимматериалом, где происходит процессочистки, в результате чего изменяется оптическая плотность на выходе.Очистку осуществляют при 50-60 С,Время пребывания раствора в слое фильтрующего материала составляет 0,5- 1,5...

Номер патента: 1056145

Опубликовано: 23.11.1983

Авторы: Абдурахимов, Грин, Демченко, Ключкин

МПК: G05D 27/00

Метки: влаготепловой, маслосодержащих, матерлов, процессом

...подачиглухого и острого пара в аппаратвлаготепловой.обработки, и датчиками влажности маслосодержащих материалов, расположенными на линиях загрузки увлажнительного шнека и аппаратавлаготепловой обработки и на выходе последнего, и связанными с соответствующими регуляторами подачи воды, глухого и острого пара, при этом датчик температуры подключен к регулятору подачи глухого пара.На чертеже представлена система автоматического управления процессом влагртепловой обработки маслосодержащего материала.Система включает в себя норию 1, датчик 2 влажности маслосодержащего материала, увлажнительный шнек 3, технологическую линию 4 подачи воды, датчик 5 расхода воды, регулятор 6, исполнительный механизм 7, технологическую линию 8 подачи...

Номер патента: 1057433

Опубликовано: 30.11.1983

Авторы: Бобровник, Дмитриев, Попов

МПК: C02F 1/52, G05D 27/00

Метки: коагуляции, процесса

...зависит лишь от со-лесодержания РН исходной воды иконцентрации коагулянта,Цель изобретения - повышение качества очистки и экономия реагента.Поставленная цель достигаетсятем, что согласно способу регулирования процесса коагуляции дозирование реагента осуществляют в зависимости от поверхностной проводимос 51015 ти скоагулнрованного осадка, определяемой по разности электропроводностей осадка н осветленной воды над ннм.На фиг. 1 представлена принципиальная схема устройства, реализующего предлагаемый способ; на фиг2 функциональная зависимость разности электропроьодностей и дозы коагулянта.Из камеры 1 хлопьеобразования производят непрерывныя или периодический) отбор проб из зоны 2 ско- агулированного осадка и эоны 3 осветленной воды. Пробы...

Номер патента: 1057928

Опубликовано: 30.11.1983

Авторы: Девисилов, Синцов

МПК: G05D 7/06

Метки: расхода, регулятор, турбинный

...в прямом и транзитном потоках 2,Недостатками этого устройства являются сложность конструкции и невозможность точного и тонкого регулирования малых расходов.Цель изобретения - упрощение конструкции и повышение точности регулятора.40Поставленная цель достигается тем,что турбинный регулятор расхода,содержащий корпус с входным и выходным каналами, в котором расположен регулирующий орган в виде турбины, закрепленной на оси, установленной в опорах, снабжен индукционнойкатушкой с расположенным внутри сердечником, в цепь которой включен регулируемый резистор, причем индук Оционная катушка установлена в зонелопаток турбины, изготовленных изферромагнитного материала.На чертеже изображен турбинный регулятор расхода. 55Регулятор содержит...

Номер патента: 1057929

Опубликовано: 30.11.1983

Авторы: Буланов, Иревли, Каклюгин, Симхович

МПК: G05D 16/20

Метки: автоматический, газификатор

...первого и второго логического элемента И соответственно, одинвход первого логического элемента Исоединен с выходом первого элементапамяти, который соединен с входом обнуления второго элемента памяти,второй вход первого логического элемента И - с сигнализатором положенияклапана сброса, один вход второгологического элемента И соединен сконтактом элелента уставки на закры 1ие сигнализатора положения обратого клапана,.а другой - через второй элемент памяти с контактом наоткрытие того же сигнализатора, апервый элемент памяти связан повходам с контактами нижнего и верхнего пределов срабатывания элементауставки сигнализатора давления.На чертеже представлена схемаавтоматического газификатора.Устройство содержит теплоизолированный резервуар с...

Номер патента: 1057930

Опубликовано: 30.11.1983

Авторы: Котляров, Лобачев

МПК: G05D 23/02

Метки: терморегулятор

...в пазу корпуса с возможностью продольного перемецения и связанного через второй, ыарнирно-закрепленный и расположенный параллельно первому, рычаг супругим элементом,На фиг, 1 представлен терморегулятор, продольный разрез; на фиг,2 схела настройки терморегулятора,Терлорегулятор содержит термосистему, состоящую из термобаллона 1,упругого элемента 2, например мембранЬ, и капилляра 3, заполненныхтермочувствительной жидкостью, который закреплен с помощью упоров 4и 5 между первым и вторым рачагомб и 7, механизм настройки диапазонарегулирования, состоящий из профильного кулачка 8 с двумя параллельными плоцадками 9 и 10 соприкасающийся с рычагом б и закрепленный спомоцью оси 11 крепежной планкой 12,ыайбы 13, паза 14 на корпусе...

Номер патента: 1057931

Опубликовано: 30.11.1983

Автор: Заливадный

МПК: G05D 23/24

Метки: температуры

...8 (см. фиг.3). При практически неизменном токе измерительного импульса этот резистор позволяет задавать желаемую температуру нагревателя, Выключатель 9 создает удобство в работе. При разомкнутом выключателе тиристор заперт. При его замыкании тиристор включается (мало 35 мощным выключателем включается в работу или выключается мощный нагреватель).При включении в разрядную цепьстабилитрона 10 (см. фиг.4) измери тельный импульс на управляющий электрод перестает поступать, тогда напряжение на конденсаторе 3 снижается ниже напряжения стабилизации стабилитрона. Благодаря этому обеспечивается 45 более четкая работа,тиристора. Функции Ьстальных элементов на фиг.4 сох-. раняются те же, что уже описаны.1 В зарядно-разрядной цепи (см фиг.5) в...

Номер патента: 1057932

Опубликовано: 30.11.1983

Авторы: Ефанова, Руденко, Сажин

МПК: G05D 23/30

Метки: термостат

...электродами, подключенными к источнику питаюя, пространство между которыми частично заполнено электро"проводным порошком, причем один из электродов образует с корпусом рабочую камеру, в которой расположены термосгатируемые объекты, источник магнитного поля, расположенвяй в рабочей камере,а электропроводный порошок изготовлен нз материала с точкой Кюри, соответствующейтемпературе термостатирования.В качестве источника магнитногополя исйользован электромагнит. Иовер.хность корпуса, расположенная между двумя электродамир выполнена ребристой,Тепеизоляционный диэлектрический корпус установлен на карданной подвеске.Использование в качестве чувствительного элемента ферромагнитного порошка,на который одновременно воздействуют...

Номер патента: 1057933

Опубликовано: 30.11.1983

Авторы: Базявичюс, Бярулис, Коцюс, Симутис, Станишкис, Яницкас

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...автоматического управления процессом культивирования микроорганизмов; на фиг. 2 - графики, поясняющие принцип получения управляющего сигнала с переменной длительностью импульса.Система работает следующиМ образомеВ ферментер 1 с постоянным напором подаются сусло, воздух, аммиачная вода и питательные соли. Система управления содержит датчик 2 рН,связанный через регулятор 3 рН с -исполнительвю механизмом 4, установленным ,на линии подачи аммиачной воды, исполнительный механизм 5 и дроссель 6, установленные на линии подачи питательных солей, блок 7 определения параметров аатокалебаний рН, блок 8 определения скорости роста микроорганизмов, блок 9 согласования , и последовательно соединенные блок 10 пилообразного сигнала, блок 11...

Номер патента: 1058897

Опубликовано: 07.12.1983

Авторы: Брагин, Гаврилец, Иванов, Касьянов, Крайнюкова, Лозанский, Раздовская, Юрин

МПК: G05D 27/00

Метки: биологических, мембран, параметров, электрических

...схему 22 выдержкивремени, схему И 23 и выключатель 24.Вход компаратора 20 присоединен к выходу повторителя 18 биопотенциала,выход компаратора 20 соединен с входом схемы 22 выдержки времени и одним из входов схемы И 23, другой входсхемы И 23 соединен с выходом схемы22 выдержки времени, Выход схемы И23 соединен с блоком 12 индикации исигнализации и через выключатель 24с управляющим входом .25 соответствующего электронного ключа 10,Вход каждого из И блоков 9 адаптивного аттеньюатора соединен с выходомповторителя 18 биопотенциала и входомсоответствующего усилителя 5 биопотен. циала, а один из выходов блока 9 подровного ключа 10 соединенс регистратором 8 и через коммутатор 6 каналов с измерителем 7,В ячейке 13 размещена биоклетка 4, в...

Номер патента: 1059551

Опубликовано: 07.12.1983

Автор: Бочкарев

МПК: G05D 9/02

Метки: воды, гидротехнических, сооружениях, уровня

...сработки.Цель изобретения-повышение быстродействия устройства.Поставленная цель достигается 55тем, что устройство для регулирования уровня воды в гидротехническихсооружениях, содержащее установленный на горизонтальной оси вращениящитовой затвор с поплавком, соеди Оненный с флютбетом гибкой оболочкой,образующей совместно с затвором ис флютбетом камеру, сообщенную сверхним и нижним бьефами, дополнительно содержит .эадатчик уровня верхнего бьефа, дополнительнуюгибкую оболочку, соединенную с нижней гранью поплавка и флютбетом, иуправляющую камеру, образованнуюнапорной гранью щитового затвора,дополнительной гибкой оболочкой,нижней гранью поплавка и флютбетом,сообщенную с верхним бьефом трубопроводом, на котором установлен эадатчик уровня...

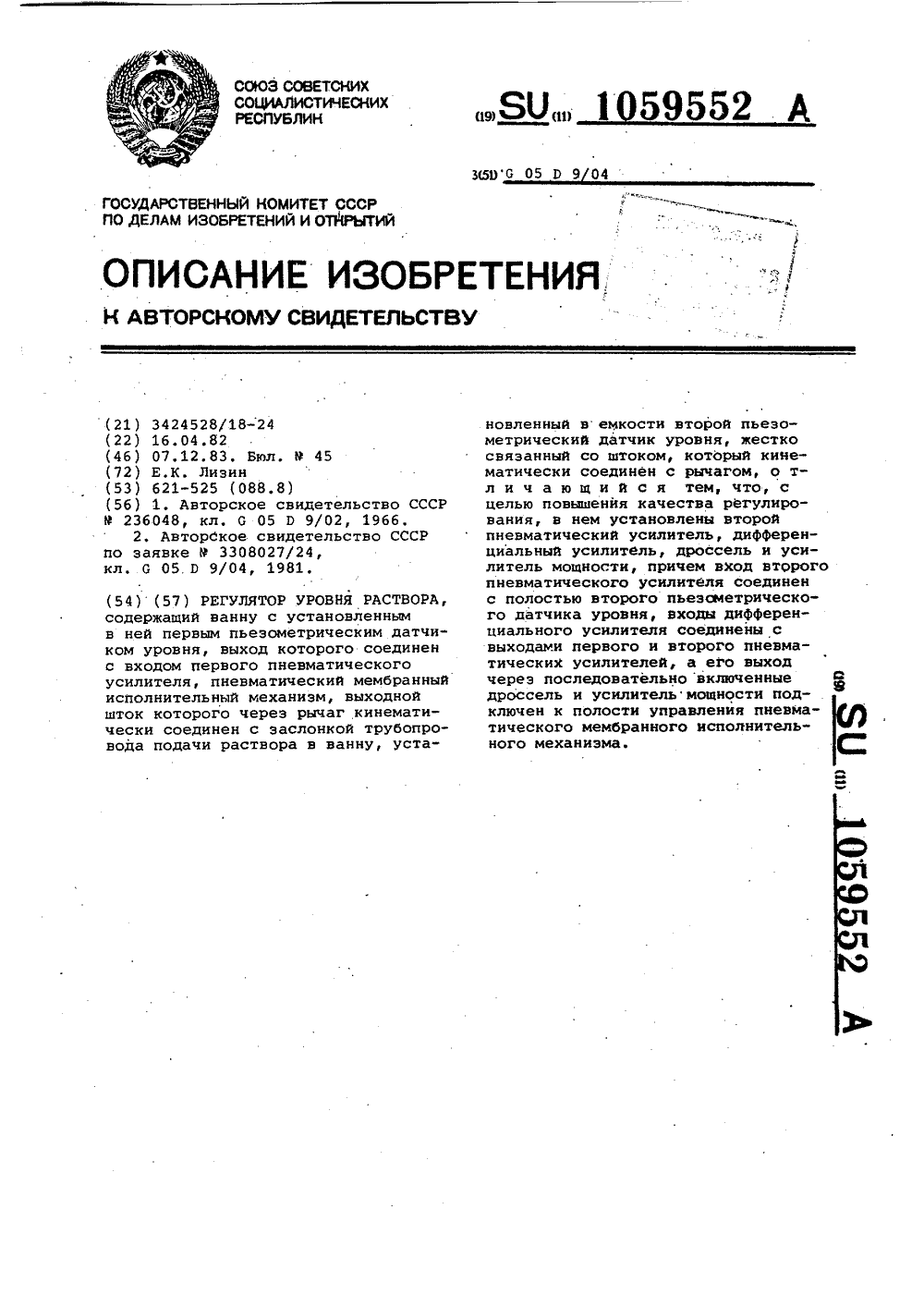

Номер патента: 1059552

Опубликовано: 07.12.1983

Автор: Лизин

МПК: G05D 9/04

Метки: раствора, регулятор, уровня

...исполнительного механизма б. Усилитель 3 содержит элемент 23 сравнения и делитель давления, включающий регулируемый дроссель 24 и нерегулируемый дроссель 25, Элемент 23 сравнения включен с помощью делителя давления по схеме, выполняющей операцию умножения входного сигнала на постоянный коэффициент, устанавливаемый с помощью регулируемого дросселя 24. Проточные камеры элемента 23 сравнения подключены к регулируемому дросселю 24. Нерегулируемый дроссель 25 связан с атмосферой, а средняя точка делителя давления подключена к инверсному входу элемента 23 сравнения. Усилители 16 и 19 имеют аналогичную конструкцию. Усилитель 19 усиливает разность сигналов, поступающих на его первый и второй входы с выходов усилителей 3 и 16.Регулятор...

Номер патента: 1059553

Опубликовано: 07.12.1983

Авторы: Дрейцер, Каяк, Лялин, Панич

МПК: G05D 9/12

Метки: емкости, многосекционной, объема, сыпучего

...первого сумматора, а выход - к входу индикатора.На фиг. 1 показана функциональная схема устройства, на фиг. 2 статические зависимости оценки суммарного объема сыпучего материала в многосекционной емкости от фактического объема при различных значениях показателя нагрузки на емкостьУстройство содержит датчики 1 верхнего уровня, датчики 2 нижнего уровня, секции многосекционной .емкости 3, передвижной загрузочный блок 4, масштабирующие блоки 5 (сигналов ДВУ), масштабирующие блоки 6 (сигналов ДНУ), первый сумматор 7, датчики 8 производительности разгрузки секций, второй сумматор 9, блок 10 выделения низкочастотной составляющей, делитель 11, датчики 12 определения состояния разгрузителей,разгрузители 13, третий сумматор 14, блок 15...

Номер патента: 1059554

Опубликовано: 07.12.1983

Авторы: Андреев, Голубко, Журавлев, Пендюхов, Чунин

МПК: G05D 11/13

Метки: компонентов, расходов, смешении

...с выходом генератора 3 импульсов, вход которого связан с выходом интегратора 4, выходсчетчика 2 связан через регулятор5 расхода компонента с максимальным показателем качества с исполнительным механизмом 6. На потоке товарного продукта установлен анализатор 7 качества смеси, выход которогосоединен через коммутирующий блок 8,переключатель 9 и блок 10 сравненияс входом интегратора 4, выход анализатора соединен также непосредственно с входом регулятора 11 расходакомпонента с минимальным показателемкачества, выход которого соединен сисполнительным механизмом 12 и черезпереключатель 9, - с входом блока 10сравнения. Датчик 13 суммарного расхода соединен с задатчиком 14, выходыкоторого соединены с первыми входамиреверсивных счетчиков 15,...

Номер патента: 1059555

Опубликовано: 07.12.1983

Авторы: Бушуев, Цыпунов

МПК: G05D 16/10

Метки: гидростатической, давления, замкнутой, опоры, регулятор

...г (фиг.2) по размеру В подвижно в радиальном направлении и неподвижно в осевом устанонлен цилиндрическии регулирующий элемент (диск) 4. Радиальный зазор г. образует дросселируюцую щель, которая направлена вдоль цилиндрической поверхности камеры по окружности.11 ежду корпусом 1 и регулирующим элементом 4 установлен регулируеглый упор (нинт 15, на который опирается регулирующий элеглент 4,Регулируелый упор 5 предназначен дляпервоначального измерения сопротивления регулятора,В цилиндрической стенке камеры 1выполнены входные каналы б для подвода рабочей жидкости от источникапитания и соосные выходные каналы7 и 8 для соединения с несущимикарманами гидростатической опоры,10Ось регулируемого упора 5 совместно с осью каналов б подвода...

Номер патента: 1059556

Опубликовано: 07.12.1983

Авторы: Анохин, Виноградова, Рудыко, Тимохина

МПК: G05D 16/20

Метки: газа, давления

...также последовательно соединенные датчик 17 перемещения иглы, блок 18 сравнения, ко второму входу и выходу которого . подключены соответственно выход бло" ка 19 уставки и один из выводов Обмотки управляющего электромагнитного реле 20, второй вывод которой заземлен, выход блока 18 сравнения соединен также с диодом 21. Устройство содержит дроссель 22, холодильную камеру 23, последовательно соединенные термокамеру 24, эжектор 25 и вакуумный насос 2 б,а также последовательно соединенные блок 27 задержки, электромагнитный привод 28 и двухходовой клапан 29, первый вход и выход которого соответственно соединены с нторым выходом турбокомпрессора 7 и с подмембранной полостью 30 мембранного привода 14, а второй нход двухходового клапана 29...

Номер патента: 1059557

Опубликовано: 07.12.1983

Авторы: Годин, Мошнин

МПК: G05D 23/19

Метки: позиционного, температуры

...сигнала, запоминая его. При этом он подключает к выходу обычного компаратора(нуль-орган) исполнительный элемент,компенсирующий воздействие окружающей среды так же, как при обычномдвухпозиционном регулировании, Регумый параметр в последующие моменты времени регенеративный компараторобнаружит это изменение направления и запомнит его, а к выходу обычногокомпаратора будет подключен другойисполнительный элемент, выбор которого обеспечат логические элементы.Таким образом величина регулируемого параметра поддерживается на заданном уровне. При этом зона нечувствительности исключается и точностьрегулирования обеспечивается болеевысокая, чем традиционными устройствами трехпозиционного регулирования.На фиг. 1 представлена функциональная схема...

Номер патента: 1059558

Опубликовано: 07.12.1983

Автор: Головач

МПК: G05D 23/19

Метки: терморегулятор, электронный

...схе"ма; на фиг, 3 - температурные зависимости электронного терморегуляторапри различной глубине тепловой от-. 65 рицательной обратной связи (ТООС)(кривые 1-5) и температурная зависимость устройства-прототипа (кривая 6).Кривая 1 снята без ТООС: температура не застабилизировалась и колеблется относительно некоторогасреднего значения (штриховая линия),косвенно представляющего собой предел максимальна возможного для даннога терморегулятора коэффициентастабилизации,Кривая 2 снята при минимальнойвеличине ТОСС, при которой возможна стабилизацияг перепады температуры меньше, но коэффициент стабилизации ниже,Кривая 3 снята при средней величине ТООС: перепады еще меньше,стабильность еще хуже.Кривая 5 снята при большой величине ТООС:...

Номер патента: 1061110

Опубликовано: 15.12.1983

Авторы: Козлов, Орехов, Пашнин

МПК: G05D 13/00

Метки: намотки, скорости

...щ соответствующие входы элемента ИЛИ связаны с первым входом элемента па мяти, второй вход которого подключен к выходу датчика среднего положения нитераскладчика, а выход соединен с управляющим входом реверсивногосчетчика, установочным входом связанного с выходом ковиутатора, информационным - с выходом делителя частоты,среднего положений нитераскладчика,элемент ИЛИ 9, элемент 10 памяти,делитель 11 частоты и датчик 12частоты вращения бобины. Выходыдатчиков 6 и 7 подключены к соответствующим входам коммутатора 4 и элемента ИЛИ 9. Программный блок 5 черезкоммутатор 4 соединен с установочнык входом, реверсивного счетчика 3,управляющий вход которого соединенс выходом элемента.10 памяти, информационный вход - с выходом делителя 11 частоты, а...
