Номер патента: 151504

Опубликовано: 01.01.1962

МПК: H03M 1/26

Метки: 151504

...соосный с ним внешний барабан 5 датчиков, на котором по образующим выпол. иены щели для подсчета фотодатчиков. Лампа б подсветки расположена на геометрической оси барабанов. По окружности напротив щелей барабана датчиков располагаются тиратроны 7 с холодным катодом, которые используются в качестве фотодатчиков десятичного кода. В цепи каждого тиратрона в качестве катодной нагрузки используется активное сопротивление, напряжение с которого подается на печатающее устройство.151504При работе устройства для снятия отсчета включают соленоид 8, который приводит в движение рычаг 9 с выступом, Если в момент снятия отсчета щель опорной шкалы кодового барабана 4 совпадает со щелью фотоэлемента 10, то при смещении рычага с выступом свет от лампы...

Номер патента: 151505

Опубликовано: 01.01.1962

Автор: Петренко

МПК: G01R 23/00, H03M 1/60

Метки: напряжение-частота-число, преобразования

...увеличению стабильности частоты в течение периода модуляции, снижает необходимую величину девиации частоты и высокочастотного генератора, Достигается это тем, что подают измеряемое входное напряжение н частотный модулятор через коммутирующий элемент лишь на время измерения - один цикл,Предположим, что некоторый преобразователь напряжение- частота в чис производит П преобразований в одну секунду, причем отношение подготовительного времени к чисто рабочему (когда просчитывагот импульсы) есть т. При этом выигрыш при переходе на новый способ модуляции произойдет в Р раз:Р=-. --- и( Т,)Ь 1ЛовЫИС -7 -1 О Ф 7 ь, ффг 4где Л 1 - интервал измерения.Следовательно, для преобразования модуляции частоты в каждом цикле достаточно установить для Е, .,...

Номер патента: 151508

Опубликовано: 01.01.1962

Автор: Ктитарев

МПК: G01P 13/00, H03M 1/24

Метки: датчик, код, накапливающего, направления, перемещения, преобразователей, типа, угол

...триггеров.Устройство работает следующим образом.Клапаны К, и К 2 блока 1 управляются напряжением с триггера Тр 2, а клапаны Кз и К 4 блока УП - напряжением с триггера Тр,. Импульсы, соответствующие прямому и обратному кодам триггеров Тр, и Тря151508и управляющие напряжением Е, и Е, снимаются с различных формирующих триггеров, а сигналы с этих триггеров сдвинуты друг относительно друга на четверть периода (на 90). Поэтому при одном направлении движения шкалы импульсы проходят в каналыи дь:при другом - в каналы Ч",и Ч,. Если импульсом, прошедшим по каналу Ч" через диод Дь триггер Трз перебрасывается, то изменить его состояние может только импульс, прошедший по каналу Ч, через диод Д. Применение в блоке 1 Р триггеров с управлением...

Номер патента: 151510

Опубликовано: 01.01.1962

Автор: Пшеничников

МПК: H03K 23/74, H03M 1/48

Метки: двоичный, компенсатора, регистр, цифрового

...конденсатор С, заряжается и через обмотку 1 реле Рс будет протекать ток. При этом контакт реле Р, переключается в положение единица, и далее подключает к схеме сравнения первую ступень напряжения сравнения Ус.Если Усс 1 где У, - компенсируемое напряжение, то реле Р, своим контактом фиксирует единицу старшего разряда. Если 1/с,)11 то ключевой элемент К схемы сравнения замыкает цепь обмотки 1 и контакт, переключается в положение нуль. При переходе высокого напряжения на второй выход распределителя процесс повторяется,Предмет изобретения Двоичный регистр цифрового автоматического компенсатора, построенный на поляризованных реле с общим сбросовым входом, о тл ич а ю щ и й с я тем, что, с целью упрощения и повышения надежности устройства,...

Номер патента: 151513

Опубликовано: 01.01.1962

Автор: Кузнецов

МПК: H03M 1/86

Метки: двоичного, кода, числа

...2 и УзК 2), один умножитель частоты на три (Уз)(3), кольцевой балансный и балансный модуляторы, называемые разрядами. В результате совместной работы всех элементов вырабатывается серия опорных частот:2,; 12, + Ь 1; 1 = - 2,; 121=2; 1 з 1= 4 2, и 141 -- 25 5 5где Ь - максимальная девиация.151513 Схема каждого разряда состоит из двух вентилей В,. и В;, кольцевого балансного модулятора КБС, делителя частоты на 2 и баланс- ного модулятора БС. На входы кольцевых балансных модуляторов КБС поступают: переменное напряжение частоты Р; с выхода предыдущего разряда (О;: 2) и переменное напряжение с частотой 2 или 2 ю в зависимости от того, открыт вентиль ВюилиВ,. Вентиль В ю, открыт в том случае, если вразряде записан О, если же записана 1, то...

Номер патента: 151515

Опубликовано: 01.01.1962

Авторы: Брондукова, Наконечный

МПК: G01R 15/04, H02M 3/06, H03M 1/66 ...

Метки: делитель, приборов, цифровых

...и источника опорного напряжения.На чертеже представлена схема предложенного устройства.В исходном состоянии триггерной ячейки триод Т, открыт, а Т закрыт. Напряжение коллектора открытого триода Т 1 относительно шины - Е, принятой за нулевую (земля) близко к +Ег, а напряжение коллектора триода Т, - к О. Тогда триод Тз проводит ток, закорачивая диод Д, а следовательно, и сопротивление Яна нулевую шину, При входе положительного импульса на вход 2 триггерная ячейка перекидывается в положение, противоположное исходному. Теперь триод Т закрыт, а Т открыт.,Тогда кремниевый триод Тз, имеющий большое сопротивление при небольших напряжениях из-за небольшого коэффициента экспоненты (1.=10 - 15), оказывается в положении закрыто. На диод...

Номер патента: 151875

Опубликовано: 01.01.1962

Автор: Пронин

МПК: G06J 3/00, H03M 1/36

Метки: амплитуды, видеоимпульса, двоичный, код, преобразования

...наименьшее опорное напряжение 0, а на последнюю схему сравнения СС, - наибольшее опорное напряжение У . Если входное напряжение на входе СС; превысит соответствующее опорное напряжение, то схема сравнения вырабатывает выходной импульс, длительность которого должна быть больше половины длительности входного импульса. При У)У сработают все схемы сравнения, а приС)У,)Ксработают схемы сравнения СС, - ССНа выходе схем сравнения появятся выходные импульсы двух полярностей - (при использовании в качестве СС заторможенных блокинг-генераторов, выходные импульсы снимаются с двух обмоток выходного трансформатора). Выходные импульсы схем сравнения СС управляют работой триггеров памяти Т, При поступлении на вход преобразователя входного импульса...

Номер патента: 151879

Опубликовано: 01.01.1962

Автор: Пронин

МПК: H03M 7/22

Метки: дешифратор, информации, шифратор

...коммутаторного декатрона. Модуляция анодного тока производитсяпоочередно в те периоды, когда разряд происходит между анодом и темкатодом, к которому подключен модулятор, Глубина модуляции зависитот параметров используемых декатронов и режимов включения и можетдостигать 50%. В шифраторе может быть использована кодово-импульсная, амплитудная, частотная, амплитудно-частотная и другие виды модуляции. В качестве модуляторов могут быть использованы элементыс изменяемым внутренним сопротивлением: электровакуумные приборы,фотосопротивления и т. д., а также источники э.д.с. Запускающие импульсы декатрона формируются схемой 11, на вход которой подаютсязапускающие импульсы через зажим 12,На фиг, 2 дана принципиальная схема дешифратордулятор М со...

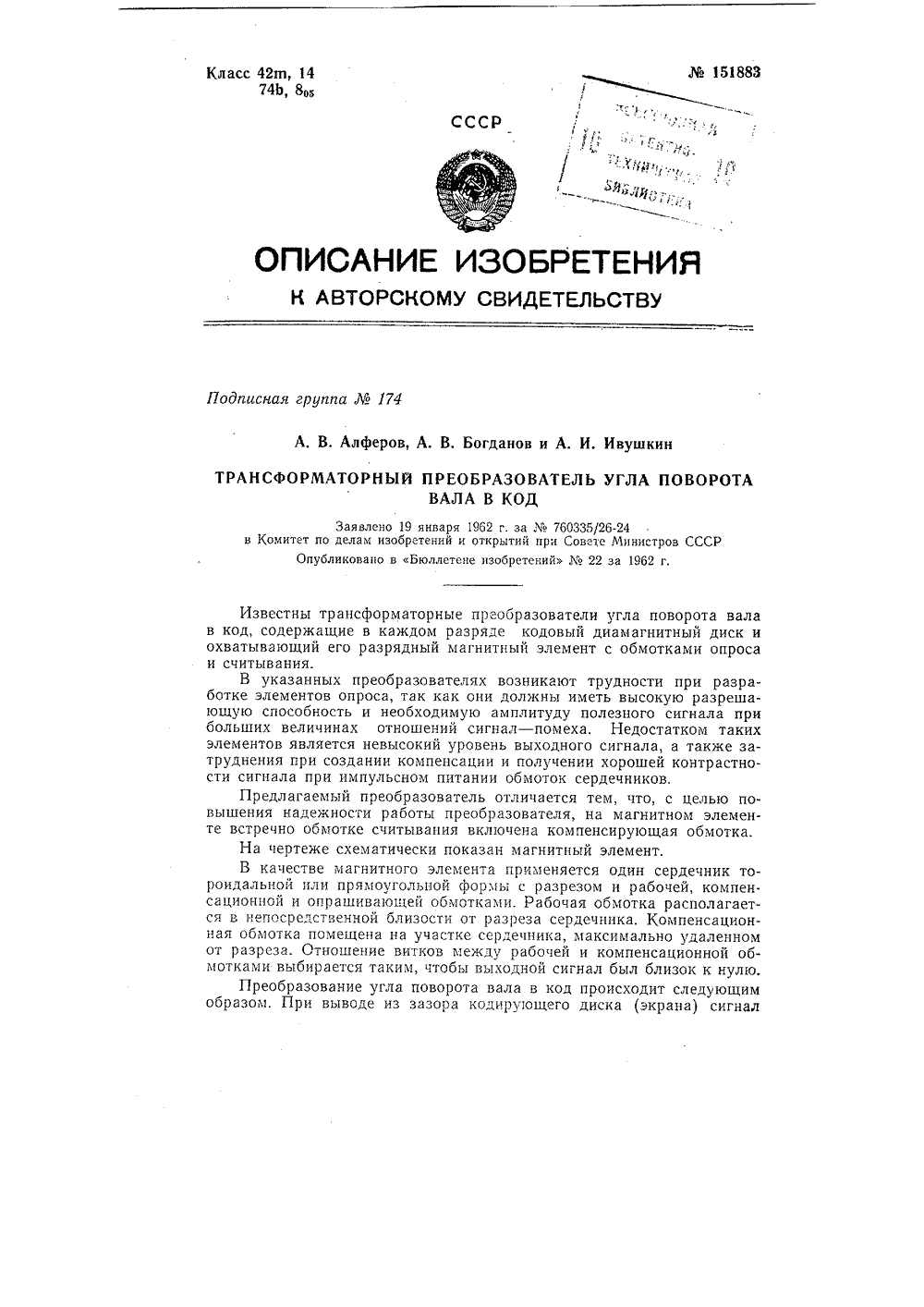

Номер патента: 151883

Опубликовано: 01.01.1962

Авторы: Алферов, Богданов, Ивушкин

МПК: H03M 1/24

Метки: вала, код, поворота, трансформаторный, угла

...на магнитном элементе встречно обмотке считывания включена компенсирующая обмотка,На чертеже схематически показан магнитный элемент.В качестве магнитного элемента применяется один сердечник тороидальной или прямоугольной формы с разрезом и рабочей, компен. сационной и опрашивающей обмотками. Рабочая обмотка располагается в непосредственной близости от разреза сердечника. Компенсационная обмотка помещена на участке сердечника, максимально удаленном от разреза. Отношение витков между рабочей и компенсационной обмотками выбирается таким, чтобы выходной сигнал был близок к нулю,Преобразование угла поворота вала в код происходит следующим образом. При выводе из зазора кодирующего диска (экрана) сигнал151883 Предмет изобретения...

Номер патента: 151988

Опубликовано: 01.01.1962

Автор: Мартынов

МПК: H03M 13/51

Метки: кодов, многократных, обнаружения, ошибок, передаче

...(первый) информационный символ и один (т+ 1) проверочный. Вторая проверка - два (первый и второй) информационных символа и один (т + 2) проверочный и, наконец, т-я проверка включает все т информационных символов и один (последний) проверочный.На передаче в процессе проведения проверок определяется значение проверочного символа: для нечетных групп проверок число 1 должно быть нечетным, а для четных - четным. Такое разделение проверок на четность и нечетность не изменяет исправляющей способности кода, но обеспечивает автоматическую регистрацию пропадания сигнала. На приемном конце производится проверка в тех же группах. Если хотя бы в одной из проверок не выполняется четность (или нечетность), то принятый сигнал бракуется.Предлагаемый...

Номер патента: 151996

Опубликовано: 01.01.1962

Авторы: Левит, Сабинин-Коробочкин

МПК: H03M 3/00

Метки: преобразования, сигнала, широкополосного

...4. Следовательно, на входе разветвителя 5 сигнал появляется только в те интервалы време:ни, которые соответствуют воздействию импульсов выборки на устройство временной дискретизации 3. Причем мгновенное значение частоты сигнала, поступающего в разветвитель 5, пропорционально мгновенному значению размаха кодируемого сигнала, В результате, каждому импульсу выборки будет соответствовать импульс преобразованного сигнала на выходе того полосового фильтра б, 6б, которому будет соответствовать мгновенное значение частоты этого сигнала. Напряжение, появившееся на выходе каждого полосового фильтра, детектируется соответствующими амплитудными детекторами 7 7 з 7 и поступает на кодирующую матрицу 8.151996 Предмет изобретения Способ преобразования...

Номер патента: 151997

Опубликовано: 01.01.1962

Авторы: Левит, Сабинин-Коробочкин

МПК: H03M 3/00

Метки: преобразования, сигнала, широкополосного

...гетеродина определяется из выражения:у (8 - 30) т лжи (р 8 о)1 Ог, у(10 - 15) 10Последнее равенство является условием линейности частотной модуляции,На чертеже представлена блок-схема устройства для преобразования широкополосного сигнала с использованием кодирующей матрицы.Кодируемый сигнал с выхода усилителя 1 поступает на вход модулятора частотно-модулируемого гетеродина 2. Выходной сигнал с гете- родина подается на вход устройства 8 временной дискретизации, которое нормально заперто (не пропускает сигнала) и отпирается импульсами выборок, генерируемыми генераторами 4.Таким образом, на выходе разветвителя 5 сигнал появляется только в те интервалы времени, которые соответствуют воздействию импульсов выборки на...

Номер патента: 152126

Опубликовано: 01.01.1962

Автор: Михайлычев

МПК: H03M 7/12

Метки: двоично-десятичную, двоичной, преобразования, системы, счисления, чисел

...через трип еры задержки со входом второго сумматора, а входы последнего соединены с первым и третьим разрядами т-разрядного выходного регистра. Последний разряд выходного регистра подключен к выходу первого сумматора,Выход генератора сдвигающих импульсов соединен со сдвиговыми входами триггеров и регистров. Для получения возможности преобразования введен вентиль 10 приема чисел в регистр 9 двоично-десятично152126го кода, который управляется переключателем 11 режима, и трехразрядный счетчик 12 конца преобразования, соединенный через импульсно-потенциальный вентиль И со ждущими мультивибраторами 14 и 15, служащими также для усиления управления преобразователем,Триггер 1 б признака перевода предназначен для переключения цепей...

Номер патента: 152135

Опубликовано: 01.01.1962

Автор: Воловщиков

МПК: H03M 7/12

Метки: двоичного, десятичный, кода, электромеханический

...углового перемещения соответствующих дисков,Характерной принципиальной особенностью предлагаемого преобразователя является то, что каждый из дисков 2 и вторая ступень шкалектромеханические п ержащие поворотные152135лы 1 имеют строго определенное фиксированное угловое перемещение,З 6 О.,равное в- 5,625, а первая ступень фиксированное угловое пе 64360ремещение, равное = 2,8125.128Угловые перемещения дисков и шкалы обеспечиваются соответствующими тяговыми электромагнитами.В исходном состоянии схемы диски 2 и шкала 1 возвратными пружинами 5 удерживаются в положении нулевого значения и посредствомсистемы подсвета шкалы просматривается нулевое значение градуировки шкалы. При срабатывании электромагнита Зщ пятый диск (от трафаретного)...

Номер патента: 152192

Опубликовано: 01.01.1962

Авторы: Литовченко, Силкин

МПК: H03M 1/30

Метки: датчик, действия, дискретного, индуктивный, механических, перемещений

...содержащий обмотки Е, и Е расположенные на магнитопроводе М с изменяющимся магнитным сопротивлением, вместе с полупроводниковым усилительным элементом ППТ и диодом Д составляет блокинг-генератор. Обмотка Ез служит для постоянного подмагничивания магнитопровода, а сигнальный импульс снимается с измерительной обмотки 1,4.При изменении расстояния между якорем и магнитопроводом меняется магнитное сопротивление последнего. Это вызывает изменение магнитного потока, в результате чего в обмотках трансформатора индуктируется сигнал и блокинг-генератор запускается, После запуска блокинг-генератора, независимо от скорости изменения магнитного сопротивления, магнитопровод быстро намагничивается до максимума. В результате этого в...

Номер патента: 152398

Опубликовано: 01.01.1962

Автор: Каспирович

МПК: G01B 7/00, H03M 1/50

Метки: малых, перемещений

...изображена на чертеже.Предлагаемое устройство ссчетного устройства. Пружинаупирающийся в контакт 4. На152398контакт б. Между контактами б и 4 образуется зазор, величина кото. рого определяется.Отсчетное устройство работает следующим образом. При одновременном замыкании трех контактных пар ключа 7, поставленного в положение измерение, начинаются одновременно три процесса: нагрев и удлинение измерительного элемента 3 контактного датчика электрическим током от стабилизатора 8 тока, процесс отсчета времени счетчиком 9 импульсов и процесс зарядки конденсатора 10. Цепи измерительного элемента 3 и конденсатора 10 подключаются к источникам постоянного тока (напряжением У и У), а цепь счетчика 9 импульсов - к источнику импульсного или...

Номер патента: 152587

Опубликовано: 01.01.1963

МПК: H03M 1/26

Метки: 152587

...соответствующее число раз. Каждаядорожка снабжена собственным считывающим элементом т. Следовательно, единичные отметки раздвигаются, уровень;нгнимального сигнала при считьнзации нуля уменьшается в 2 - 3 раза (прн наличии двухкодовых дорожек в каждом разряде) и соотношение полезный сигнал -помеха (раш 1 ое К при обычной дорожке) соответственно возрастаети становится равным (2 - 3) К, Сигналы со считывающих элементов,образующих один разряд, объединяются с помощью логической операции ИЛИ, в результате чего получаются сигналы, дающие то жеФ152587 представление 1 и 0 данного разряда кода, как и при обычной дорожке, но с повышенным соотношением сигнал - помеха.Лналогичное повышение разрешающей способности преобразователя может быть получено,...

Номер патента: 152976

Опубликовано: 01.01.1963

МПК: H03M 1/36

Метки: 152976

...легкую подвижную рамку с зеркальцем, источник света и оптическое устройстводля формирования светового зайчика в виде тонкой вертикальной линии. Рамка помещена в магнитное поле, Подача напряжения вызываетповорот рамки с зеркальцем и, тем самым, перемещение зайчика нашкале, В качестве отклоняющего устройства можно взять какой-либостандартный измерительный прибор со световой шкалой, изменив оптическую часть так, чтобы на шкале получить зайчик в виде тонкой светящейся вертикальной линии.152976 Неподвижная шкала целиком состоит из световодов в виде тонких гибких стеклянных нитей, проводящих лишь тот поток света, который подан на торец. Каждая нить представляет собой совершенно изолированный канал распространения света, что позволяет...

Номер патента: 153037

Опубликовано: 01.01.1963

МПК: G01B 7/30, H03M 1/64

Метки: 153037

...- с трехфазным,Фазовраш,ающее устройство подключается к статорной трехфазной обмотке сельсина (фиг. 1). Ротор сельсина питается однофазным напряжением. Устройство представляет симметричную трехфазную нагрузку из небольших активных сопротивлений, Сопротивления РА=РА,+ЛА, =Рв=йс=Р. Сопротивления ттА, и ЯА,соответственно равны:153037На выхода между точками т и и получается синусоидальное напряжение, постоянное по амплитуде, фаза которого пропорциональна углу поворота ротора сельсина (фазорегулятора).К точкам А, В и С (фиг, 2) подключается трехфазная статорная обмотка обычного сельсина, Роторная обмотка сельсина питается от источника однофазного переменного напряжения Увх. В этом случае на фазовращающем устройстве получаются три напряжения...

Номер патента: 153398

Опубликовано: 01.01.1963

МПК: H03M 1/60

Метки: 153398

...триод 1.Поскольку через пврвуод зурттер - база течет постояннциток, создазавицИ батареей 31, вводяций триод в режим насццения, то ток коллекторазаряжаюйий емкость С, тоже будет постоянным. В режиме насццвния триод 11 играет роль линеаризи рующего триода: при зтом напряжение на вщкости растет незкспоненциально, а линейно, и, следовательно, время зарядапропорционально напрящению на Входе 11,Процесс заряда емкости ь; сопровождается прохождвнивитока заряда через порах.д зн.;:.т. ео-бааа полупроводниковоГО триода ТрВклйченного таким Образом р что В 8 ГО коллвкторну В Цепь подаютоя измерительные ицаульси От стабильного Генератора.йзюеритвльнце ицпульсц про"-:,.;Дят на выход 1 УУ в течение иреивнщпрохождения тОка заряда С через...

Номер патента: 153399

Опубликовано: 01.01.1963

МПК: H03M 1/46

Метки: 153399

...(длительность импульса формирователя равна сумме времени задержки т и времени считывания кода со счетчика) и импульсы ГИ начинают поступать на счетчик. Выходное напряжение преобразователя Ьр начинает снова увеличиваться по ступенчатому закону, причем высота ступеньки равна напряжению, соответствующему единице младшего разряда выходного кода,Выходное напряженис преобразователя кода в напряжение проходит через буферное усМ 153399 Предмет изобретения Составитель И. Дубински Редактор И, Л. Дубровская Техред Л, К, Ткаченко Корректор Т. Д. Хромцев Подп. к печ. 9/1 - 64 г. Формат бум. 6 Заказ 3258/5 Тираж 725 ЦНИИПИ Государственного комитета по дел Москва, Центр, пр. Се90/ Объем 0,23 изд. л.Цена 5 коп.ий и открытий СССР м изобре рова,...

Номер патента: 153400

Опубликовано: 01.01.1963

МПК: G06C 17/00, H03M 7/22

Метки: 153400

...каждой единице максимально регистрируемого числа соответствует свой отдельный электромагнит.В предлагаемом дешифраторе в отличие от известных. сердечники электромагнитов соединены с декодирующими линейками. Это обеспечивает значительную экономию потребляемой дешифратором мощности.На чертеже изображена схема дешифратора емкостью в 100 единиц.Наборные электромагниты 1, включенные в аноды триодов 2, воспринимают комбинацию состояний триггеров декад и передают ее на дешифраторные линейки 3 и 4. Верхняя грань линеек зубчатая. Профиль зубьев изготовлен в соответствии с принятым кодом.Первая группа линеек 3 расшифровывает цифру (десяток) высшего разряда, которой соответствует определенный Т-образный рычаг 5 из группы от 0 до 9, вторая...

Номер патента: 153604

Опубликовано: 01.01.1963

МПК: H03M 1/50

Метки: 153604

...Точный отсчет имеет и разрядов, грубый - пг разрядов, коэффициент деления частоты 2" - ", где гг ) пг.Над поверхностью барабана с нулевой магнитной меткой расположены неподвижная магнитная головка 12 нулевого отсчета и магнитная головка 13 точного отсчета, жестко связанная с валом 14. Через редуктор 15 вал 14 соединяется с валом 1 б, к которому жестко прикреплена магнитная головка 17 грубого отсчета.При вращении вала головки точного и грубого отсчета перемешаются по окружности барабана на углы, соответствующие положению валов, с которыми они жестко соединены.153604 При прохождении нулевой метки под головкой нулевого отсчета на клапаны подается разрешающий импульс, и счетчик импульсов начинает заполняться импульсами генераторной...

Номер патента: 153617

Опубликовано: 01.01.1963

МПК: G06M 3/02, H03M 1/26

Метки: 153617

...по авт. св, Хо 131147 тем, что для упрощения устройства число периферийных стержней в каждом разряде уменьшено до пяти, а вращающийся якорь выполнен в виде двух выступов, расположенных под углом 120 и обеспечивающих в каждом из десяти положений замыкание двух различных периферийных магнитопроводов по циклическому коду 2 из 5.На фиг, 1 показан датчик в двух проекциях; на фиг, 2 - таблица, поясняющая последовательность замыкания магнитопроводов катушек по циклическому коду 2 из 5.153617Каждый разряд описываемого датчика представляет собой магнитопровод 1 с одним центральным и пятью (1, 11, 111, 17, У), равнорасположенными периферийными стержнями 2. На центральном стержне расположена первичная катушка 3, на пяти других - вторичные катушки...

Номер патента: 153799

Опубликовано: 01.01.1963

МПК: H03M 1/38

Метки: 153799

...от генерх у марным эталоннр д щий сравнение входратора эталонных нап я "з поиным напряжением гцния СУ управляет вкл 1Равлеряжении ГЭН. Схема упстарших разрядов в следух напряжений С начиная оП испоываниииющем порядке: 40 20голучаться вследствиданного кода нео но. а мод значность отсчета мо- ниц имеются дюиковые эталонны нар р дов. ачения эталонны .ются в зависимости от испо.увствтельности пуль-органа. Сиспользуемого кода и чувств.- умма напряхкениилаить больше равноценного нападших Р азрядов должначем на в.о напряжения старшеговеличину чувствительнор разряда не менеев сти нуль-органа,С оольше талонно о нап153799 после срйвнЫия остается включенным. Если же измеряемое напряжение Ст меньше эталонного напряжения Ьз, то напряжение...

Номер патента: 153800

Опубликовано: 01.01.1963

МПК: H03M 7/28

Метки: 153800

...в самом длинном слове словаря,В каждом столбце (разряде) таблицы производится подсчет числанулей и единиц, Из всей совокупности гп разрядов, образующих первоначальный код слова, выбирается п ключевых разрядов, т. е. такие разряды, вероятности появления нулей и единиц в которых наиоолее близки к /2,Число столбцов, которое необходимо выбрать в данной матрице, заЛо 153800 Предмет изобретения Способ образования сжатого кода слов путем выделения определенных разрядов, предназначенный для использования в системах передачи и поиска информации, о т л и ч а ю щ и й с я тем, что, с целью уменьшения длины кода и уменьшения времени его образования, осуществляется выделение ключевых разрядов из кода слова, полученного последовательной...

Номер патента: 153852

Опубликовано: 01.01.1963

МПК: G01B 7/30, H03M 1/24

Метки: 153852

...описываемый датчик, На текстолитовом диске 1, укрепленном на валу, угловое перемещение которого измеряется концентрично оси вращения, устанавливается Под НЕКоторЫМ уГЛОЗ ц и ПЛОСКОСТИ ВрацЕНя;Ска тородаЛЬЫЙ;Е- точный магннтоп 1 ОВОд 2. К корпусз датчка неподВнжО Относите;ь 0 оси вращения крепится катушка 3 с П-образным разомкнутым магнитным сердечником так, что напразлсния шихтоькн сердешика и магнитопровода совпадают.При Вращении диска с магнитоп 13030 Оз Величина Воздушного зазора между сердечником и магнитопроводом Вследствие наличия угла ц между плоскостью вращения диска и торно;зой поверхностью МаГНИТОПРОВОДа ЗЗЕЯЕТСЯ, ЧТО ПРИВОДИТ К ИЗЗЕНЕННЮ ИНДЗКТНВНОСТН катушки на П-образном сердечнике. -"ций угол датчика - 180. При обработке...

Номер патента: 153943

Опубликовано: 01.01.1963

МПК: H03M 1/00

Метки: 153943

...зьпх = " (Р, - Р) 5По количеству переходов через нуль принимаемого сигнала могут быть определены числа, пропорциональные з 1 пх и сов х. Отношение этих величин, взятое в ЦВЛП, дает 1 дх в сглаженном виде, Хаотическая последовательность импульсов, соответствующая моментам нулевой фазы принимаемого сигнала, разделяется ключами Й Ь, Ви Аь на равные временные интервалы и направляется этими ключами по четырем каналам. Коммутатор К, отпирающий ключи А Ыг и Уг, в нужные моменты времени, управляется стабилььсым опорным генератором 01. Коммутатор К может быть выполнен на двухразрядном счетчике и дешифраторе на четыре положения или на четырехразрядном сдвигающем регистре, в одном из разрядов которого записана единица.Счет импульсов ведется...

Номер патента: 153944

Опубликовано: 01.01.1963

МПК: G06F 11/10, G08C 19/18, H03M 13/51 ...

Метки: 153944

...ц позволяет упростить как процедуру кодцрованця, так ц процедуру декодирования. Прц этом отпадает необходимость в решении системы уравнений, неизвестные которых определяюг стертые символы в пакете.Сущность предлагаемого способа состоит в следующем. Для исправления пакетов ошибок применяется рекурентный код типа (и, Й = и - 1), где п - длина кодовой группы, а гг - число информационных символов. Передаваемая последовательность имеет вцд дгс 1 ,Игг 1 С, си+1, дп+1,1, Сгде гг, - цнформаццонные символы, а С, - проверочные.Проверочные символы образуются путем суммцрованця по модулю д (д - основание кода) предшествующцх информационных символов. Онц выбираются так, чтобы каждый последующий информационный символ следовал за...

Номер патента: 154092
