Шарошка бурового долота
Номер патента: 1369376
Опубликовано: 27.08.1995
Авторы: Бабичев, Богомолов, Бревдо, Корнилов, Палащенко
МПК: E21B 10/16
Метки: бурового, долота, шарошка
ШАРОШКА БУРОВОГО ДОЛОТА, включающая корпус с зубьями и межзубцовыми впадинами, выполненными расширенными и углубденными в направлении одного или обоих торцов зубьев, отличающаяся тем, что с целью повышения эффективности бурения за счет уменьшения усилий сжатия шлама в межзубцовых впадинах и предотвращения его запрессовки в них, в корпусе шарошки выполнены углубления, смежные с межзубцовыми впадинами и имеющие объем, равный 0,06 3 объема смежной с ними межзубцовой впадины, а отношение максимальной площади поперечного сечения межзубцовой впадины к минимальной площади поперечного сечения составляют 1,08 10.
Буровое шарошечное долото
Номер патента: 2000419
Опубликовано: 07.09.1993
Авторы: Буринский, Ивановская, Палащенко, Поланский
МПК: E21B 10/00
Метки: буровое, долото, шарошечное
...позволяет сделать вывод о соответствии предложения критерию изобретения "Существенные отличия",На фиг.1 изображена секция предложенного шарашечного долота; на фиг.2 - вид А на фиг,1; на фиг.3 - сечение Б-Б на фиг,2,Буровое шарошечное долото содержит лапу 1 с цапфой 2, Лапа 1 связана с ниппелем 3. Шарошка 4 с вооружением 5 установлена на цапфе 2 и зафиксирована замком б, В лапе 1 выполнен сквозной шламосборный канал 7, который состоит иэ тре,: частей: входного конфузора 8 с входным отверстием 9, накопительной камеры 10, выходной цилиндрической части 11. Входное отверстие 9 конфузора расположено на набегающей по ходу вращения грани 12 лапы 1, а входное отверстие 13 - на противоположной сбегающей грани 14.Сквозной шлемосборный канал...
Способ бурения перемежающихся по твердости горных пород
Номер патента: 1747666
Опубликовано: 15.07.1992
Автор: Палащенко
МПК: E21B 10/18
Метки: бурения, горных, перемежающихся, пород, твердости
...а очистку забоя осуществляют полным потоком бурового раствора.Способ пояснябгся на фиг.1 и 2.В период забуривания скважины (фиг.1) буровым долотом 1, имеющим породоразрушающие элементы 2, с нулевой отметки или иэ предварительно сооруженного направления, а также при прохождении неустойчивых пород эжекционные отверстия, расположенные в промывочной системе 3 долота, перекрывают. Для этого используют, например, съемные пробки-заглушки 4 или встроенные в корпусе долота, перекрывающие диафрагмы, подпружиненные клапаны и т.п, При этом очистку скважины от выбуреннай породы производят полным потоком бурового раствора иэ промывочных каналов 5, направленных на забой.В процессе бурения скважины при встрече долота с твердыми устойчивыми...
Буровое долото
Номер патента: 1740609
Опубликовано: 15.06.1992
Авторы: Грискин, Зельцер, Марков, Палащенко, Якимчук
МПК: E21B 10/22
...расположенным в вершинах каждой из шарошек. свежий смазочный материал проходит через все трущиеся элементы опор в радиальные канавки 9 и герметизирующий узел 12.После спуска применяемых в настоящее время долот на забой производят приработку (обкатку) трущихся поверхностей опор. Этот процесс заключается в постепенном увеличении площади соприкосновения рабочих элементов опор эа счет истирания и снятия точечных выступов, при этом преследуют также цель исключить или уменьшить вазможность образования задиров и вмятин на трущихся поверхностях, поскольку это может привести к ускоренному выходу из строя опор долот, Приработку осуществляют путем постепенного увеличения осевой нагрузки на вращающееся долото в течение 1,5-2 ч и более. сенный на...
Буровое шарошечное долото
Номер патента: 1654515
Опубликовано: 07.06.1991
Авторы: Баталов, Биланенко, Логинов, Палащенко, Стеклянов, Торгашов
МПК: E21B 10/16
Метки: буровое, долото, шарошечное
...В(1 И), Шаги зубьев 9 основного венца 5 Ьф) показаны на фиг. 4. центрального 6 1(1) - на фиг, 3. периферийного 7 ь(1) - на фиг. 5. 25Буровое шарошечное долото работает следующим образом.При вращении долота 8 вокруг своей оси шарошки 4, вращаясь вокруг своих осей, перекатываются по забою и раэруша ют зубьями 9 своих венцов породу. При этом разрушение породы на кольцевых забоях скважины осуществляется отдельными венцами смежных шарошек.Порода на периферии и в центре забоя 35 скважины разрушается соответственно зубьями периферийных 7 и центральных 6 венцов, а промежуточная область забоя скважины на смежных кольцевых забоях - основными 5 венцами смежных шарошек. 40 При этом интенсивность разрушения периферийной и центральной областей...
Некогерентный приемник
Номер патента: 1359756
Опубликовано: 15.12.1987
Авторы: Маркина, Палащенко
МПК: G01R 29/02
Метки: некогерентный, приемник
...устройство 4Аормирует единичный уровень на выходепрйемника синусоидальных сигналов,если расстояние Хемминга между Аактической эталонной кодовой комбинациейменьше с 1 т.е. выполняется условие(, (1) 45где В - хеммингово расстояние;К - эталонная кодовая комбинация,1010101010, и - четное;К - атактическая кодовая комбина- .Тция. 50 Таким образом достигается повышение помехоустойчивости, т.е. искажение Аактической кодовой комбинации шумом по сравнению с эталонной кодовой 55 комбинацией в отсутствии шумов, приводящее к увеличению хеммингова рас-, стояния не более, чем на величину Й, не приводит к ошибочному распознаванию. В то же время искажение кодовой комбинации на значительно большее, чем й; расстояние в прототипе может быть не...
Буровое долото
Номер патента: 1348485
Опубликовано: 30.10.1987
Авторы: Аксенов, Палащенко, Симонов, Шорина, Юнин
МПК: E21B 10/18
...создания эжекционного потокапромывочной жидкости,На фиг, 1 показано долото, общийвид; на фиг. 2 - сечение А-А нафиг, 1; на фиг. 3 - вид Б на фиг, 1.Буровое долото содержит лапы 1,между которыми установлены боковыещитки 2, шарошки 3, присоединительный ниппель 4, центральный промывочный канал 5, отводные желоба 6, установленные на выходе центрального каНала, отсекая от него отдельные сегменть 7 (фиг, 2), сообщающиеся с открытыми в сторону ниппеля камерами 8(фиг, 1 и 2).Буровое долото работает следующимобразом.При бурении скважины промывочнаяжидкость поступает к долоту и черезцентральный промывочный канал разветвляется на четыре потока, показанных на фиг, 1 и 2 стрелками: 1 - центральный поток, направленный в центральную часть забоя и...
Устройство для передачи и приема цифровых сигналов
Номер патента: 1261132
Опубликовано: 30.09.1986
Автор: Палащенко
МПК: H04L 27/10
Метки: передачи, приема, сигналов, цифровых
...по линии связи являются следующие значения: 1 1301 = 2 = 3 (1) где 1 - выход 3 кодера 13 в моментвремени ;1-2 - выход 2 кодера 13 в моментвремени 1-1;123 - выходкодера 13 в момент 5времени -2.В случае выполнения условия (1) . блоки 17 и 18 сравнения кодов формируют на выходах единичные уровни и на выходе элемента И 20 формируется ну левой логический уровень. При этом вход управления четырехразрядных регистров 14, 15 и 16 сдвига соответствует сдвигу информации вправо. При невыполнении условий (1) для кодов . 45 на выходе кодера 13 в моменты времени (-1) и (х), что соответствует несовпадению кодовых комбинаций первого блока 17 сравнения кодов, на его выходе формируется нулевой уровень, а 50 на выходе блока 18 сравнения формируется...

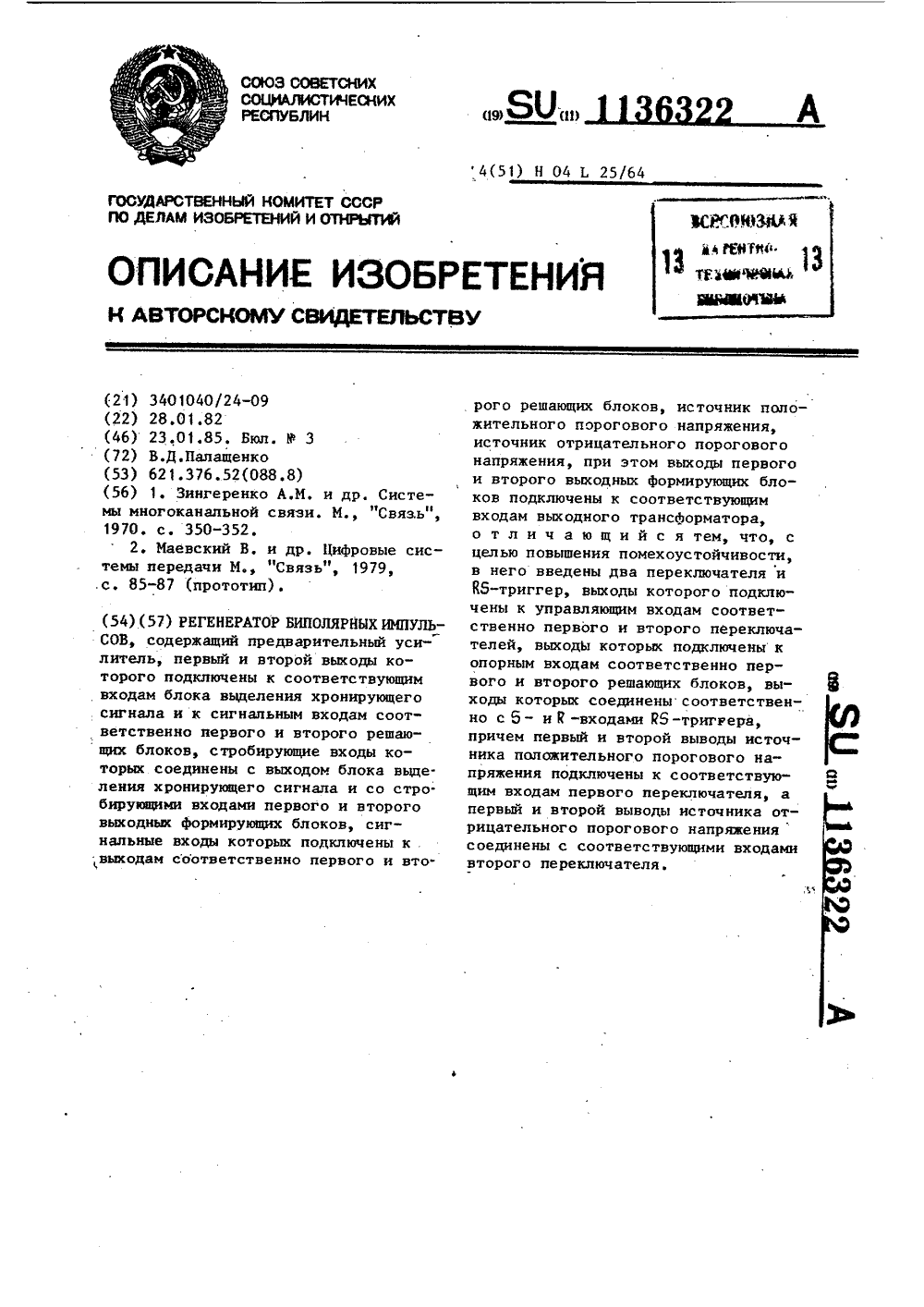

Регенератор биполярных импульсов
Номер патента: 1136322
Опубликовано: 23.01.1985
Автор: Палащенко
МПК: H04L 25/64
Метки: биполярных, импульсов, регенератор
...щим входам выходного трансформатора, введены два переключателя и 85 -триг" т ер, выходы которого подключены куправляющим входам соответственно первого и второго переключателей, выходы которых подключены к опорным входам соответственно первого и второго решающих блоков, выходы которых соединены соответственно с б - и Н входами 15-триггера, причем первый и второй выводы источника положительного порогового напряжения подключены к соответствующим входам первого переключателя, а первый и второй выводы источника отрицательного порогового напряжения соединены с соответствующими входами второго переключателя.На фиг, 1 изображена структурная электрическая схема предлагаемого регенератора на фиг, 2 - временные д наг раммы.Регенератор...
Устройство для обнаружения ошибок биполярного сигнала
Номер патента: 1088143
Опубликовано: 23.04.1984
Автор: Палащенко
МПК: H03M 13/51
Метки: биполярного, обнаружения, ошибок, сигнала
...подключен к входу элемента задержки.На чертеже представлена структурная электрическая схема устройства для обнаружения ошибок биполярного сигнала.Устройство для обнаружения ошибок биполярного сигнала содержит элемент ИЛИ 1, декодер 2, блок 3 обнаружения ошибок, инвертор 4, элемент И 5, дополнительный элемент ИЛИ 6, трехразрядный регистр 7 сдвига, элемецр 8 задержки, формирователь 9 отрицательного импульса по длительности,Устройство для обнаружения ошибок биполярного сигнала работает следующим образом.На информационные входы устрой" ства для обнаружения ошибок биполярного сигнала поступают положительные и отрицательные импульсы псевдотроичной последовательности кода НДВЗ На выходе декодера 2 формируется исходная двоичная...
Устройство для обнаружения ошибок биполярного сигнала
Номер патента: 959286
Опубликовано: 15.09.1982
Автор: Палащенко
МПК: H03M 13/51, H04B 1/10
Метки: биполярного, обнаружения, ошибок, сигнала
...кода НДВЗ.На выходе декодера 1 формируется-исходная двоичная последовательность.Сигнал ошибки формируется на выходеблока 2. Если во входном сигнале при.сутствует подряд более трех нулей,что противоречит, алгоритму кода НДВЗ,. то триггеры трехразрядного регистрасдвига 4 через три такта установятся в нулевое состояние, такое жесостояние имеется на выходе цементаИЛИ 3, а на выходе "элемента И 6 формируется сигнал обнаружения последовательности, содержащей более трехидущих подряд пробелов, что являетсясигналом обнаружения ошибок.Если псевдотроичный сигнал содержитдва подряд идущих импульса однойполярности, то при появлении на входедекодера 1 второго импульса появляется сигнал логической единицы навыходе Ч 3 элемента НЕ 10,такие жесигналы...
Стенд для испытания шлицевых соединений на износостойкость
Номер патента: 947701
Опубликовано: 30.07.1982
Авторы: Амелин, Анилович, Бондаренко, Литвиненко, Литвинов, Палащенко
МПК: G01N 3/56
Метки: износостойкость, испытания, соединений, стенд, шлицевых
...в виде установленного на основании с возможностью вращения барабана с радиальным отверстием,предназначенным для размещения устройства радиального нагружения, соединяемого через подшипник с испытуемымобразцом.На чертеже схематически изображенпредлагаемый стенд,Стенд содержит основание 1, держатель 2 образца 3, держатель 4 контробраэца 5, привод вращения держателяобразца, состоящий из электродвигателя 6 и клиноременной передачи 7,подшипник 8, нагружающее устройство 9для создания радиальной нагрузки наобразец 3, механизм статического идинамического нагружения шлицевогосоединения крутящим моментом, состоящим из вала 10, скрепленного с нимсектора 11, рейки 12 и силовозбудите.Филиал ППП г.ужгород,тент", Проектна ля 13, а также муфту 14,...
Буровое шарошечное долото
Номер патента: 933932
Опубликовано: 07.06.1982
Авторы: Палащенко, Симонов
МПК: E21B 10/16
Метки: буровое, долото, шарошечное
...ладают равным ивает одинакоых зубьев при иферий- арошек- количество зуб ном венце ка бурового доло и - количество ш долоте, шт; 11 - целое положитьев на пждой из а, шт; рошек в овом льное числ Шарошки указанного до модействии с забоем в про вращаются с одинаковой скор вне чего периферийные зубья (а при одноконусном исполн и центральные их зубья) об скольжением. Это обусловл вую степень износа указанн работе долота 2. бурению, ам долотам.ное долото,убьями 1.ется в том,ое количестразличныйи с различравномерноскольжения1 О я - повышение изноза счет обеспечения ев шарошек с забоем чистого качения.933932 1 О Формула изобретения 15 Составитель В. Коротков Редактор А. Шишкина Техред А. Бойкас Корректор, Л. Бокшан Заказ 3842/18 Тираж 623...
Герметизированная опора шарошеч-ного долота
Номер патента: 817193
Опубликовано: 30.03.1981
Авторы: Аксенов, Палащенко, Симонов
МПК: E21B 9/08
Метки: герметизированная, долота, опора, шарошеч-ного
...опоры, торец жесткого кольца,обращенный к телам качения, раэмещен на одном уровне с буртом. формула иэобретения источники информации,принятые во внимание при экспертиэе1. Патент США У 3370895,кл.3088.2, опублик, 27.02,68.2. Патент США 9 2797067,кл, 175-227, опублик25,06,57,Составитель В техред ь.ваби ВЭв еъ Ф е еЯ Редактор П.ею ЕЮЗакаэ 1271/3 каре Корректо Демчик ец,ираж 627арственного кэобретеиий и35, Рауюскаяв ВВИИПИ Гос по делам 3035, Москва, ал ППП фПате ород, ул. П на Мам надежность и долговечность работы долота. Герметиэированная опора шарошечно,го долота, включающая периферийный лодщипник с телами качения и упорными буртами иа беговой дорожке цапфы, манжетнсе торцевое уплотнение, установленчое на бурте у основания цапфы...
Металлическая связка
Номер патента: 779055
Опубликовано: 15.11.1980
Авторы: Бгатов, Заболеев-Зотов, Назин, Палащенко, Пивоваров, Пономарев, Реймер, Ромадин, Соколов, Тюменев
МПК: B24D 3/06
Метки: металлическая, связка
...три смеси ингредиентов,содержащее каждая, вес.%тИедь 20Цинк 1725 Магний 0,5Кремний 4Олово 4Титан 0,25и, отличающиеся друг от друга содер ЗО,жанием карбида кремния (марки КЗМ с779055 юмгичны операциям по изготовлению инструмента по известному технологическому процессу. формула изобретения Составитель В Воробьев.Редактор С. ТаранеккоТехред Ж.Кастелевич. Корректор Г. Решетникивам: е вв . вьет :"-ттттттасМттттттта еа тате а итатаетюав вт тие тиетаиве еЗаказ 7911/18 Тираж 943 ПодписноеВИИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 .--- "и"- : . -- " "-"Йт"тта веюи вивтиттии атаевааве ттт евфилиал ППП "Патент", г. Ужгород, ул. Проектная, 4"величиной, зерна 5 у 10 р 28 и...
Зажим переносного заземления для контактной сети электрических железных дорог
Номер патента: 548459
Опубликовано: 28.02.1977
Автор: Палащенко
МПК: B60M 1/04
Метки: дорог, железных, зажим, заземления, контактной, переносного, сети, электрических
...в виде крюка, охватывающего подошву рельса, с резьбой на конце, по которой перемещается ограничитель 2, позволяющий укреплять зажим на рельсах любого типа.С основанием 1 соединена гайка 3, в которую помещен упорный, винт 4, Внутри винта размещен пружинный механизм, содержащий шток 5 со сферической головкой 6 для упора в подошву рельса. Фиксатор 7 положения блокировочного ключа жестко соединен со штоком. На шток надета пружина 8 с силой сжатия 60 - 70 кг, передающая это давление на сферическую головку 6 штока и фиксатор 7.На торце 9 упорного винта выполнены секторные пазы 10, Им соответствуют секторные выступы 11 на блокировочном ключе 12. Выполнение пазов на торце винта секторными препятствует возможности взвинчивания его из...
Буровое долото
Номер патента: 515867
Опубликовано: 30.05.1976
Авторы: Палащенко, Симонов
МПК: E21B 9/10
...3 установлена выше основных шарошек 1 относительно забоя, причем величина смещения Й не превышает высоту венцов основных шарошек 1.Такое выполнение долота обеспечивает выборочную работу шарошек в зависимости от физико-механических свойств породы. При бурении твердых пород разрушение забоя осуществляется только дисковыми шарошками 1, а зубчатая шарошка 3 при этом вращается вхолостую за счет контакта с зубчатой рейкой, образованной периферийными зубьями 2 основных шарошек 1 на стенке скважины. Это способствует предотвращению заклинивая опоры вспомогательной шарошки 3 при попадании шлама в ее внутреннюю полость.При бурении в пластичных породах в работу вступает вспомогательная шарошка 3 и процесс разрушения забоя будет осуществляться...
Опора бурового шарошечного долота
Номер патента: 469801
Опубликовано: 05.05.1975
Автор: Палащенко
МПК: E21B 9/10
Метки: бурового, долота, опора, шарошечного
...к бв частности к шарошечномующему инструменту,Известны опоры буровых шарашечных долот, содержащие рабочие поверхности внутренней полости шарошки, тела качения и цапфу с беговыми дорожками овального профиля.Недостатком известных опор является то,что в них возможно заземление тел качения 10с нагруженной стороны,Цель изобретения - повышение работоспособности опоры,Для этого в предлагаемой опоре центр окружности, описывающей нагруженную часть 15беговых дорожек цапфы, смещен в направлении, обратном вращению долота.На чертеже изображена предлагаемая опора.Между опорными поверхностями шарошки 20 1 и цапфы 2 размещены тела качения 3. Профиль дна беговой дорожки цапфы 2 выполнен дугами двух окружностей, одна из которых радиусом Л описывает...
Опора бурового шарошечного долота
Номер патента: 436147
Опубликовано: 15.07.1974
Авторы: Газовой, Губкина, Им, Московский, Палащенко
МПК: E21B 10/22
Метки: бурового, долота, опора, шарошечного
...тем, что расстояние между раверхностью шарашки и беговойцапфы с,нагруженной стороны опрсоотношением ояние между рабочеи поверхью шарошки и беговой дорожкой ы с нагруженной стороны, мм; етр тел качения, мм;чина упругой деформации тел кая,мм;ральный угол между осью наения и осью наиболее нагружентела качения, градус. На чертеже схематически показана описываемая опора,Между рабочей поверхностью 1 шарошкии поверхностью 2 беговой дорожки цапфыразмещены тела качения 3. Профиль дна беговой дорожки цапфы представляет собой совокупность двух дуг окружностей. Одна издуг радиусом г описывает ненагруженнуючасть цапфы. Соотношение между радиусамиО Л и г выбирается так, что между поверхностями 1 и 2 со стороны нагружения обеспечивается...
Шарошечное долото
Номер патента: 420749
Опубликовано: 25.03.1974
Авторы: Богомолов, Палащенко
МПК: E21B 10/08
Метки: долото, шарошечное
...на породу и горизонтальная составляющая реакции забоя от скольжения шарошек действует на одну грань рабочей части зубка, так как зубки ориентированы вдоль образующих шарошек или под некоторым углом к ним.Цель изобретения - повысить эффективность разрушения забоя.Это достигается тем, что породоразрушающие кромки клиновидных зубков расположены перпендикулярно к образующим конуса шарошки.На чертеже показана шарошка 1 предлагаемого долота, оснащенная зубками 2, ориентированными перпендикулярно к образующим 3 конусов шарошек. При такой ориентации вставных клиновидных зубков реакции от скальживающего усилия, приложенныс к обеим граням клина, взаимно уравновешиваются, а реакция от силы 5 скольжения прикладывается не к поперечному, а к...
Шарошечное долото
Номер патента: 295857
Опубликовано: 01.01.1971
Авторы: Бревдо, Газовой, Губкина, Егоров, Московский, Палащенко, Симонов
МПК: E21B 10/08
Метки: долото, шарошечное
...И. М. Гуов и газовойина Заявите АРОШЕЧНОЕ ДОЛОТ На чертеже пока шечное долото,На лапах долота с фрезерованными 5 венцы 4 выполненыкоторы ванным зобретения редм 10 Шарошечное долот ными основными и отличающееся тем, эффективности буре венцы выполнены с Известны шарошечные долота, увсе венцы выполнены либо с фрезерозубьями, либо сплошными.Однако долота с фрезерованными зубьями на периферии имеют недостаточную стойкость в процессе бурения твердых и абразивных пород, а долота со сплошными венцами малоэффективны при бурении перемежающихся вязких пород.С целью повышения эффективности бурения з предлагаемом изобретении только периферийные венцы одной или нескольких шарошек выполнены сплошными, а остальные - зубчатыми,ано предлагаемое шаро...
Шарошечное гидромониторное долото
Номер патента: 252969
Опубликовано: 01.01.1969
Авторы: Ахтырский, Втулкин, Зайцев, Карпеев, Палащенко, Позднышев
МПК: E21B 10/08
Метки: гидромониторное, долото, шарошечное
...и а. Зависимое от авт, свидетЗаявлено 21.11.1966 (с присоединением заявкиПриоритетОпубликовано ЗОЛХ.1969. Известны шарошечные гидромониторные долота, у которых промывочные каналы с насадками направляют струи жидкости между шарошками, причем каналы размещены на одинаковых расстояниях от оси долота, а оси пх лежат в одной плоскости.При вращении долота образуется одно кольцо, по которому струи воздействуют на забой. Большая часть забоя, естественно, остается вне непосредственного воздействия струй,С целью увеличения гидромониторного эффекта и производительности бурения, в предлагаемом долоте каналы с насадками смещены относительно друг друга по радиусу скважины, а оси их расположены в нескольких взаимно пересекающихся плоскостях.На...
Датчик оборотов вала турбобура
Номер патента: 197314
Опубликовано: 01.01.1967
Авторы: Грачев, Конов, Молойчино, Палащенко
МПК: G01P 3/42
Метки: вала, датчик, оборотов, турбобура
...4, например, нз резины, пластмассы и т. п., внутри которого заформован ферромагнитный сердечник 5 с катушкой индуктивностц б. Катушка с помощью самоуп; отцяющихся вводов 7 подключена на вход измерительной схемы 3, расположенной в подвоокно герметино 1 контейнере 9. Стержень 4 соединен с коцтейцсром 9 с помощью накидцой гайки 10, которая уплотняет бурт стержня и герметизирует вводы 7 в контейнер.Измерительная схема датчика состоит цз1.С-контура, настроенного в резонанс при максимальной цлц минимальной индуктцвностц 10 катушки 6. Схема обеспечивает выдачу четких импульсов, частота которых пропорциональна скорости вращения вала 1.Контейнер 9 входит в патрубок 11 опоры 12ц служит для подгонки датчика к верхнему пе реводцику 13....
