Кальной

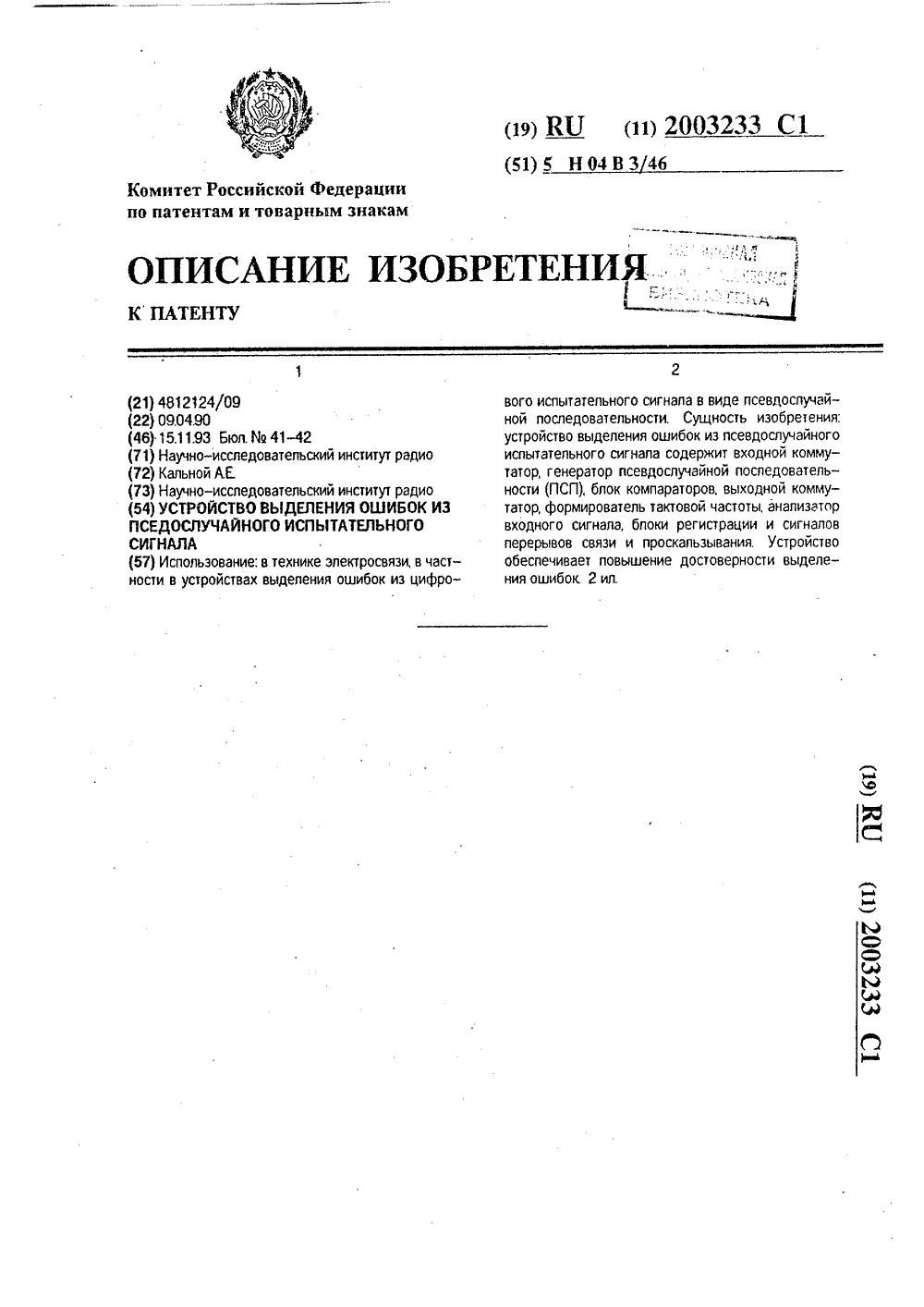

Номер патента: 2003233

Опубликовано: 15.11.1993

Автор: Кальной

МПК: H04B 3/46

Метки: выделения, испытательного, ошибок, пседослучайного, сигнала

...6,3, Этими ошибками О-триггеры 6.5 устанавливаются в единичное состояние, счетчик 6.4 - в исходное состояние с уровнем логической единицы на выходе. Этот выходной сигнал счетчиков не может измениться раньше, чем произойдет заполнение безошибочными последовательностями О-триггеров 6,1, так как в этом случае интервал между двумя соседними ошибками в каждой ветви всегда меньше емкости счетчика 6,4, Поэтому на выходе каждого элемента 6.6 ИЛИ будет уровень логического нули несмотря на то, что в промежутке между двумя ошибками О-триггер 6.5 в любой ветви может установится в нулевое состояние.Таким образом, с выходов анализатора 6 входного сигнала на управляющие входы блока 3 компараторов поступают уровни логического нуля, разрешая...

Номер патента: 1778144

Опубликовано: 30.11.1992

Авторы: Воинов, Гориславец, Грузинов, Дерун, Ильенко, Кальной, Микерин, Шехтман, Яншин

МПК: C10G 9/20

Метки: пиролиза, углеводородов

...соот ветственно на входе в конвективный змеевик и на выходе из радиантного змеевика. Внутри прямолинейных участков обоих змеевиков установлены турбулизаторы. выполненные в виде кольцевых вставок 8, изготовленных из прутка круглого сечения и соединенных между собой стержнями 9, расположенными вдоль образующих змеевиков, Стержни изготовлены из прутка того же диаметра, что и кольцевые вставки. 5 10 Кольцевые вставки изготовлены иэпрутка диаметром:напр (0,01-0,025)Огде дпр - диаметр прутка;О - внутренний диаметр змеевика.Шаг между кольцевыми вставками,т=(20-25)напрНа фиг.3 показано, например, расположение стержней по окружности вставок подуглом 120 О,В процессе испытаний на установкеподвергали пиролизу углеводородноесырье, склонное...

Номер патента: 1636991

Опубликовано: 23.03.1991

Авторы: Алексеев, Кальной

МПК: H03K 3/84

Метки: импульсов, последовательности, формирователь

...8 сдвига,подсоединенными к входам сумматорапо модулю два. Пусть триггер 7 находится в таком состоянии, что на выход коммутатора 5 проходит исходная последовательность, т,е. последовательность с выхода генератора 1 ПСП. Тогда счетчик 3 импульсов каждым единичным символом этой последовательности устанавливается в исходное состояние, причем такое, чтобы за время подряд следующих нулевых символов серии нулей не максимальной длины, при которых счетчику 3 импульсов разрешен счет тактовых импульсов, он не успел досчитать до такого состояния, при котором происходит изменение сигнала на первом выходе дешифратора 6. Поэтому триггер 7 сохраняет предыдущее состояние до тех пор, пока в исходной ПСП не появится комбинация, состоящая из...

Номер патента: 1626400

Опубликовано: 07.02.1991

Авторы: Алексеев, Кальной

МПК: H04B 3/46

Метки: выделения, испытательного, ошибок, сигнала, цифрового

...не совпадающего в текущем тактовом интеовале с символом эталонной последовательности, Таким образом, генератор 1 формирует последовательность с прежним фазовым сдвигом относительно приходящей,Такой режим работы устройства продолжается до тех пор, пока не произойдет заполнение регистра 13 безошибочным отрезком приходя ей последовательности, После этого по выходному сигналу сумматора 11 триггер 14 устанавливается в нулевое состояние. На выходе счетчик 15 также установится в логический нуль, если интервал с отсутствием ошибок в приходящем сигнале будет больше, чем время заполнения счетчика. В 3 ом случае на выходе блока 5 будет сигнал с уровнем, равным логическому нулю, запрещающий коррекцию приходящего сигнала корректором 1. После чего...

Номер патента: 1481907

Опубликовано: 23.05.1989

Авторы: Алексеев, Кальной, Тузков

МПК: H04L 11/08

Метки: коэффициента, ошибок

...подсчитываются в счетчике 4 ошибок. Одновременно счетчик 2 времени путем подсчета импульсов тактового сигнала отмеряетвремя измерения. Когда время заканчивается счетчик 2 выдает сигнал всчетчик 4 ошибок, который формирует1на выход устройства сигнал, соответствующий коэффициенту ошибок,Второй режим - пакетный, Этот режим включается, когда информацион 10 ный сигнал следует пакетами в системах многостанционного доступа свременным уплотнением . При пакетномрежиме на третий вход устройства подают сигнал "1". Вследствие этогоключ 6 открывается и сигнал на выходе инвертора 11 преДставляет собойинвертированный сигнал с выхода дешифратора 9. Пусть в начальный момент времени дешифраторы 9 и 10 име-,20 ют на выходах п 1. Тогда на...

Номер патента: 1471287

Опубликовано: 07.04.1989

Авторы: Алексеев, Кальной

МПК: H03K 5/00

Метки: дискретных, сигналов, уровней

...воспринимается как положительные импульсы биполярного сигнала, т.е. на выходе элемента ИЛИ-НЕ появится инвертированный входной сигнал устройства, а на выходе инвертора 11 постоянно поддерживается уровень логической единицы ЭСЛ.При приеме ЭСЛ-сигнала этот сиг нал через повторитель 5 напряжения, открытый токовый ключ 8 пройдет на первый вход элемента ИЛИ-НЕ 9 и через него на выход устройства. При этом на выходе дифференциального токового ключа 1 отрицательный сигнал будет меньше необходимого для полного переключения тока в его плечах. Поэтому на одном из его выходов уровень логического сигнала будет ниже логической единицы, но выше логического нуля, а на другом - уровень логического нуля, т.е. входные сигналы не пройдут на вход...

Номер патента: 1447847

Опубликовано: 30.12.1988

Автор: Кальной

МПК: C12M 1/00

Метки: предметных, стекол

...образом,В пазы 2 и 3, разделенные попе"речными церегородками, помещают предметные стекла 4, наносят пипеткой наповерхность мазка небольшое (0,10,2 мл) количество красящего вещества, например люминесцирующую сыворотку, на дно емкости 1 наносят 2-3 мл А 0воды, закрывают емкость крышкой 5на необходимое время (20 мин) и помещают устройство в термостат. Затем, равномерными наклонными движениямиемкости 1 перемещают предметные стек ла с боковьк ступеней 1 О в наклонноеположение с опорой нижних концов стекол на центральные ступени 11 и упорную перегородку б. Перфорированные трубки 7 узла подвода жидкости соединяют с источником промывающей жидкости. Промывочную жидкость подают на поверхности предметных стекол в необходимой последовательности в...

Номер патента: 1388960

Опубликовано: 15.04.1988

Авторы: Кальной, Овсяникер, Плющ

МПК: H01L 25/02

Метки: полупроводниковый

...устройства 20 расположены непосредственно у полупроводниковых приборов (что исключает внешние влияния на управление полупроводниковыми приборами), блоки 21 защиты от перенапряжения и блоки 22 сигнализации размещены в нижней части со стороны дверей 2 корпуса 1.Полупроводниковый преобразователь работает следующим образом.Переменное напряжение подается на шину 15 переменного тока. Переменный ток, пройдя через отводы 17 сборной силовой шины 15, поступает на столб 8 полупроводниковых приборов, преобразованный из переменного в постоянный ток поступает через отводы 17 на сборные силовые шины 13 и 14 постоянного тока, полупроводникового преобразователя. Для удаления выделенного тепла во время работы полупроводникового преобразователя...

Номер патента: 1364633

Опубликовано: 07.01.1988

Автор: Кальной

МПК: C12M 3/00

Метки: бактериальных, дозатор-репликатор, культур, посева

...разрез; на фиг,2 -узел 1 на фиг.1,Дозатор-репликатор для посева бактериальных культур содержит диск 1 и 1 Гравномерно прикрепленные к нему капиллярные трубки 2, укрепленные вдиске 1 при помощи втулок 3, приэтом участки капиллярных трубок 2,расположенные в этих втулках, имеют 20отверстия 4 для сообщения с атмосферой, На диске 1 укреплена также рукоятка 5. Дозатор-репликатор работает следующим образом,Перед началом рабо ь его стерилизуют в автоклаве паром, кипячениемили обжиганием на спиртовой горелке.Затем капиллярные трубки 2 погружаютв лунки матрицы или чашку Петри ссуспензией бактериальной культуры,Суспензия под действием капиллярныхсил заполняет внутреннюю полость трубок 2, после чего дозатор переносятна чашку Петри, заполненную...

Номер патента: 1338092

Опубликовано: 15.09.1987

Авторы: Алексеев, Кальной

МПК: H04L 7/02

Метки: импульсов, фазирования

...последовательности, поступающей с предыдущей или последующей ступени линии 2 задержки.Таким образом, устанавливается соответствие фаз последовательности импульсов на выходе устройства с исходным сигналом. Одновременно с этим в, блоке 7 сравнения фаз постоянно сравниваются фазы последовательности импульсов на среднем отводе линии 2 задержки и исходного сигнала. В случае их совпадения на выходе блока 7 сравнения фаз появляется сигнал, который поступает через элемент ИЛИ 8 на установочный вход реверсивного счетчика 4, устанавливая его в состояние, соответствующее пропуску через коммутатор 3 последовательности со среднего отвода линии 2 задержки и прохождению ее через блок переменной задержки беэ задержки. При этом фаза...

Номер патента: 1273686

Опубликовано: 30.11.1986

Авторы: Агарков, Агаркова, Выродов, Кальной, Пухова, Сомова, Шелудько, Шишкина

МПК: F23C 5/32

Метки: пыли, сжигания, топке, угольной, циклонной

...снижения не дожога.На чертеже изображена циклонная топка, в которой осуществлен способ сжигания угольной пыли, продольный разрез. 10Циклонная топка содержит горизонтальный цилиндрический корпус 1, имеющий выходное торцовое окно 2, тангенциальные сопла 3-6 для подачи пылевоздушной смеси, установленные вдоль корпуса 1, и эоловой бункер 7,Ф о р м у л а изобретения Способ сжигания угольной пыли вциклонной топке путем подачи пылевоэ душной смеси через тангенциальныесопла, установленные вдоль топки, имеющей выходное торцовое окно, о тл и ч а ю щ и й с я тем, что, с целью повышения экономичности путем 20 снижения недожога, перед подачей втопку пыль разделяют на Фракции и каждую Фракцию вводят через свое сопло, причем более мелкую Фракцию...

Номер патента: 1268885

Опубликовано: 07.11.1986

Авторы: Агарков, Голуб, Кальной, Каралкин, Макуха, Потапов, Шишкина

МПК: F23G 7/04

Метки: вод, обезвреживания, сточных, термического

...топливовоздушцую смесь через сопла 4 подают во встречно-струйную головку 3 и далее в вертикальный канал 2, в котором происходят горение топлива, испарение влаги и термоокисление органики сточных вод с образованием твердых золовых частиц. В горизонтальных вихревых цилиндрических камерах 1 дожигание горючих веществ сточных вод и сепарация золы. Частицы золы, отжатые к боковой поверхности вихревых камер, просыпаются через щелевые отверстия 7 в кожух 10 и далее в бункер 9 для сбора отсепарированной золы. Очищенный газ покидает установку через аксиальные вставки 6.Выполнение щелевых отверстий по всей длине образующих позволяет удавливать частицы золы в широком спектре их размеров и повышает коэффициент золоулавли 5 1 О 5 20 25 30 35 вания....

Номер патента: 1132111

Опубликовано: 30.12.1984

Авторы: Агарков, Агаркова, Дудник, Кальной, Мирошников, Шишкина

МПК: F23G 7/04, F27B 15/00

Метки: вод, обезвреживания, сточных, термического

...щелевых отверстий дляудаления золы в месте ее максимальногоскопления позволяет снизить пылеунос и организовать работу предлагаемой установкидля термического обезвреживания сточныхвод при умеренных и низких температурах(в режиме твердого шлакоудаления), чтоявляется по сравнению с процессом термического обезвреживания сточных вод прижидком шлакоудалении в устройстве-прототипе) более экономичным.На фиг. 1 представлена установка длятермического обезвреживания сточных вод;на фиг. 2 - разрез А-А на фиг. 1.Установка для термического обезвреживания сточных вод содержит вихревые цилиндрические камеры 1. Камеры соединеныпо всей длине образующих с вертикальнымканалом 2 прямоугольного сечения. К верхней части канала присоединена...

Номер патента: 1037431

Опубликовано: 23.08.1983

Авторы: Алексеев, Кальной, Тузков

МПК: H03M 13/51, H04L 1/20

Метки: обнаружения, ошибок, перерывов, проскальзываний, связи

...запрета, выход элемента И является выходом "проскальзывание"устройства и подключен к входу счетного триггера, выходы которого подключены к третьим входам переключателейпервого и второго блоков обнаруженияошибок, при этом вход устройстваобъединен с входом блока обнаружения пропадания сигнала, выход кото-рого подключен к третьему входу элемента И и к второму входу Р -5-триггера, выход которого является выходом "перерыв связи" устройства.На,чертеже представлена структурная схема устройства для обнаружения ошибок, проскальзываний и перерывов связи,Устройство содержит первый блок 1обнаружения ошибок, состоящий изрегистра 1-1 сдвига, первого 1-2и второго 1-3 полусумматоров, переключателя 1-4, второй блок 2 обнаружения ошибок, состоящий из...

Номер патента: 978376

Опубликовано: 30.11.1982

Авторы: Алексеев, Кальной

МПК: H04L 7/02

Метки: импульсов, фазирования

...чем эле," мент И 9, а устройство Фазирования будет устойчиво работать и в том случае, если разность Фаз между последовательностью на среднем выходе ли" нии 2 задержки и на ее первом и последнем вьходах меньше периода частоты задающего генератора на максимально допустимую величину шага коррекции.1В целом работу устройства Фаэирования импульсов можно представить следующим образом.Пусть в начальный момент Фаза сиг" нала на выходе синхронизатора 6 соответствует Фазе последовательности на среднем выходе линии 2 задержки, тогда реверсивный счетчик 4 установлен блоком 7 сравнения Фаэ в состояние, соответствующее пропусканию че" рез коииутатор 3 последовательностиимпульсов поступающей на его средний информационный вход.978376 нять (изменяя...

Номер патента: 832757

Опубликовано: 23.05.1981

Авторы: Алексеев, Кальной

МПК: H04L 7/02

Метки: временивхождения, синхронизм

...коротких импульсов на информационном входе. Это свидетельствуето расфазированпи между тактами на 57 фвходах устройства, равном величине установленной при помощи первой регулируемой линии 8 задержки. На тактовый вход первого Э-триггера 6 подаются импульсы со "Входа 2" через вторую регулируемую линию 10 задержки, а на его информационный вход - со "Входа 1" через второй формирователь 11. Таким образом, значение "0" на инверсном выходе первого Э-триггера б появляется в том случае, если передним фронтам тактовых импульсов на его тактовом входе соответствуют единицы на информационном входе. Это свидетельствует о наступлении синхронизации. При этом ширина импульса, создаваемая вторым формирователем 11, определяет точность фазирования, а с...

Номер патента: 697098

Опубликовано: 15.11.1979

Авторы: Кальной, Крамаренко

МПК: A01G 23/04

Метки: выкапывания, деревьев, земли, комом

...выполненные в виде поворотных ножей8, закрепленных на валах 9 с шестернями 10,которые посредствомзубчатых реек 11 взаимодействуют с гидроцилиндром 12.На внутренних боковых поверхностях крайних дисков 6 смонтированы захваты 13 дляпередней кромки 14 ленты-контейнера 15.Машина работает следующим образом.При подъезде к выкапываемому дереву рабочие органы 3 располагают таким образом,чтобы ствол находился посредине между ними.Включают механический привод 4 вращениярабочих органов 3 и заглубляют их на необходимую глубину, по достижении которой с помощью гидроцилиндров 12, реек 11 и шестерен10 поворачивают ножи 8, полреэающие ком сдеревом снизу. При полном выдвижении подре3 6970зающих ножей 8 дерево зависает на гребне, предотвраща 1 ощем...

Номер патента: 601817

Опубликовано: 05.04.1978

Авторы: Кальной, Приймак, Ясинский

МПК: H03K 9/02

Метки: амплитудноимпульсно-модулированных, демодулятор, полосовой, сигналов

...выход которого через клпочевой элемент 4 соединен с выходом 5 демодулятора.В демодулятор введецы дополнительный одиночный резонансный контур 6 и фазоинвертор 7, соединенные последовательно и включенные гмежду клеммой 1 источника входного сигнала и вторым входом фазового детектора 3.Полосовоц демодулятор амплитудно-импульсно-модулированных сигналов, работает следующим образом.Входные радиоцхепульсы поступают в фазе на зходы контуров 2 и 6. Пройдя через них, сигналы приобретают определецный ампли601817 Еркиныбкина Составитель Текред И орректор И. Симки рловская Редактор Т. ОЗаказ 179/340НПО Го Тираж тета Совета М теннй и открыт тшская наб, гПодписноеСССР Изд. Ъ"е 134сударственного компо делам изобрМосква, )К, Р 1087нистровй4/8 Тпп....

Номер патента: 408463

Опубликовано: 01.01.1973

Авторы: Кальной, Кривошеев, Лось, Шмагин

МПК: H03K 23/74

Метки: десятичный, импульсов, многоразрядный, счетчик

...Р 1, размыкающие контакты реле Р 4 и размыкающие контакты реле Р 5, Р 7, Р 9, Р 11.Работа счетчика, когда в его п а мяти 0.Замыкающие контакты реле РЗ подготовили цепь питания реле Р 4.Отмотки катушек остальных реле обесточены. С приходом первого импульса переключающий контакт реле Р 1 перекидывает напряжение с шины П 5 на шину П 2, обмотка реле РЗ обесточивается, но получит питание обмотка реле Р 4 через замыкающие контакты реле РЗ, которые останутся включенными на время переключения реле Р 1, благодаря разряду конденсатора С.Реле Р 4 самоблокируется своими замыкающими контактами через размыкающие контакты реле Р 5, Р 7, Р 9.Работа счетчика, когда в его п а мяти 1.Замыкающие контакты реле Р 4 подготовят цепь питания обмотки реле Р 5....

Номер патента: 273426

Опубликовано: 01.01.1970

Авторы: Большун, Верхорубов, Воробьева, Кальной, Консетов, Крючков, Литвин, Мельниченко, Морозов, Новичков, Рывкина, Солнышкин, Трифонов, Фридман, Шилов, Шуцкий, Яновский

МПК: C08F 110/00, C08F 2/00

Метки: 273426

...для регулирования температуры, параметр ниже задания регулятору 6, выходной сигнал этого регулятора равняется нулю, на регулятор давления поступает задание от задатчика 8, соответствующее максимально допустимому давлению в аппарате, При увеличении количества выделяемого тепла или при уменьшении мощности системы теплосъема регулятор 7, стремясь компенсировать увеличение температуры, закрывает клапан 9 на байпасе холодильника. Если же и при полностью закрытом клапане 9, т. е. при полностью использованной системе теплосъема, температура продолжает повышаться, то величина параметра становится больше задания регулятору б. Выходной сигнал этого регулятора, поступающий в иинусовую камеру суммирующего блока 10, начинает увеличиваться,...
