Устройство для измерения времени установления цифроаналоговых преобразователей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1403369
Автор: Козусев
Текст
СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЕНИЯЕЛЬСТВ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИСАНИЕ ИЗОБР(56) Авторское свидетельство СССР У 659999, кл, С 01 К 31/30, 1976.Авторское свидетельство СССР В 1223366, кл. Н 03 М 1/10, 1984(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ УСТАНОВЛЕНИЯ ЦИфРОАНАЛОГОВЫК ПРЕОБРАЗОВАТЕЛЕЙ(57) Изобретение относится к измерительной технике и может быть исполь 80140336(51) 4 Н 03 М 1/109 1/66 зовано для измерения и допусковогоконтроля времени установления цифроаналоговых преобразователей (ЦАП).Изобретение позволяет сократить длительность измерительного цикла путемформирования переменных по длительности тактов, составляющих укаэанныйцикл. Для этого в устройство, содержащее задатчик 1 кодов, формирователь3 строб-импульсов, счетчик 12 результата, два источника 4, 5 опорногонапряжения, два компаратора 6, 7 иэлемент И 9, введены генератор 2 одиночных импульсов, триггер 10, элементИЛИ 11 и элемент 8 задержки. 1 з.п.ф-лы, 2 ил.Изобретение относится к измерительной технике и может быть использовано для измерения и допусковогоконтроля времени установления цифро 5аналоговых преобразователей (ЦАП).Цель изобретения - сокращение длительности измерительного цикла путемформирования тактов переменной длительности, 1 ОНа фиг. представлена функциональная схема устройства; на фиг.2 - пример выполнения формирователя стробимпульсов.Устройство содержит задатчик 1 кодов, генератор 2 одиночных импульсов,формирователь 3 строб-импульсов, источники 4 и 5 опорного напряжения,компараторы 6 и 7, элемент 8 задержки, элемент И 9, триггер 10, элемент 20ИЛИ 11, счетчик 12 результата, управляющую шину 13, входную шину 14, первую и вторую выходные шины 15 и 16.Формирователь строб-импульсов содержит цифроаналоговый преобразователь 17, генератор 18 пилообразногонапряжения и компаратор 19.Устройство работает следующим образом.Испытуемый ЦАП подключается входа- ЗОми к выходной шине 16, а выходом -к входной шине 14 устройства.В исходном состоянии с выхода задатчика 1 ко входам испытуемого ЦАПподключен конечный код. На выходеЦАП формируется установившийся сигнал,Опорные уровни 0 и 0 источников 4и 5 задают зону сравнения, симметрично расположенную относительно установившегося сигнала ЦАП, Ширина зоны 4 Оможет быть, например, равна величинеединицы младшего разряда ЦАП,Импульсом Пуск, поступающим нашину 13 устройства, счетчик 12 устанавливается в состояние, соответствующее максимальной задержке вырабатываемого формирователем 3 строб-импульса относительно начала переходногопроцесса. Величина этой задержки выбирается заведомо больше ожидаемоговремени установления.Одновременно импульсом Пуск запускается генератор 2, на выходе которого формируется импульс, подключающийначальный код ко входам ЦАП. По окончании импульса генератора 2 на входахЦАП происходит смена начального кодана конечный и начинается переходныйпроцесс. В этот момент запускается генератор 18 пилообразного напряжения формирователя 3. В момент достижения напряжением генератора 18 напряжения ЦАП 17 срабатывает компаратор 19, формирующий строб-импульс, Так как стробирование компараторов 6 и 7 происходит заведомо позже окончания переходного процесса, то они фиксируются в единичном состоянии. Строб-импульс через элемент 8 задержки и элемент И 9 поступает на триггер 10, а через элемент ИЛИ 11 вновь запускает генератор 2. Начинается следующий такт измеренияСигнал с выхода триггера 10 уменьшает на единицу код счетчика 12, соответственно уменьшается выходное напряжение ЦАП 17, Пилообразное напряжение генератора 18 теперь быстрее достигает значения напряжения ЦАП 17, а строб-импульс сдвигается на определенную величину к началу переходного процесса. При этом длительность тактов, включающая длительность импульса генератора 2, время задержки формирователя 3 и элемента 8 задержки, сокращается, что приводит к сокращению длительности цикла измерения.Сдвиг строб-импульса в каждом такте измерения продолжается до тех пор, пока время задержки не уменьшится до величины измеряемого времени установления. При этом один из компараторов фиксируется в нулевом состоянии, а строб-импульс не проходит через элемент И 9, тем самым прекращается изменение кода счетчика 12Цикл измерения закончен. Установившийся код счетчика 12 пропорционален измеряемому времени установления.Формула изобретения1. Устройство для измерения времени установления цифроаналоговых преобразователей, содержащее задатчик кодов, формирователь строб-импульсов, счетчик результата, два источника опорного напряжения, элемент И и два компаратора, первые информационные входы которых соединены с выходами первого и второго источников опорного напряжения соответственно, вторые информационные входы объединены и являются входной шиной устройства, а управляющие входы объединены и подключены к выходу формирователя строб- импульсов, информационные входы кото140 11 б 9 1 О Фигг Составитель З.Моисеенк Техред М.Ходанич актор Н,Горн КорректоР М.Демчик з 3005/ Тираж 928 Государств делам изобр осква, ЖодпиССР ВНИИП по 113035, тет ого к ний и крыт 4 аушская н Производственно-полиграфическое предприятие, г, Ужгород,роектная рого соединены с ныходами счетчикарезультата, установочный вход которого является управляющей шиной устройства, а выходы являются первой выходной шиной устройства, выходы задатчика кодов являются второй выходнойшиной устройства, о т л и ч а ю щ ее с я тем, что, с целью сокращениядлительности измерительного циклапутем формирования тактов переменнойуменьшающейся длительности, в негонведены генератор одиночных импульсов, триггер, элемент ИЛИ и элементзадержки, причем выходы первого ивторого компараторон соединены с первым и вторым входами элемента И соответственно, третий вход которогообъединен с первым входом элементаИЛИ и через элемент задержки подключен к выходу формирователя строб-импульсов, а выход соединен с информационным входом триггера, выход которого соединен с вычитающим входом1 счетчика результата, а тактовый входсоединен с выходом формирователястроб-импульсов, управляющий входкоторого объединен с управляющим входом задатчика коЛов и подключен квыходу генератора одиночных импульсон, управляющий вход которого соединен с выходом элемента ИЛИ, второйвход которого соединен с упранляющей шиной устройства,2, Устройство по п.1, о т л и ч аю щ е е с я тем, что формирователь 15 строб-импульсов выполнен на цифроаналоговом преобразователе, входы которого являются информационными входамиформирователя, а выход соединен спервым входом компаратора, выход ко торого является выходом формировате.- ля, а второй вход соединен с выходомгенератора пилообразного напряжения,вход которого является управляющимвходом формирователя.

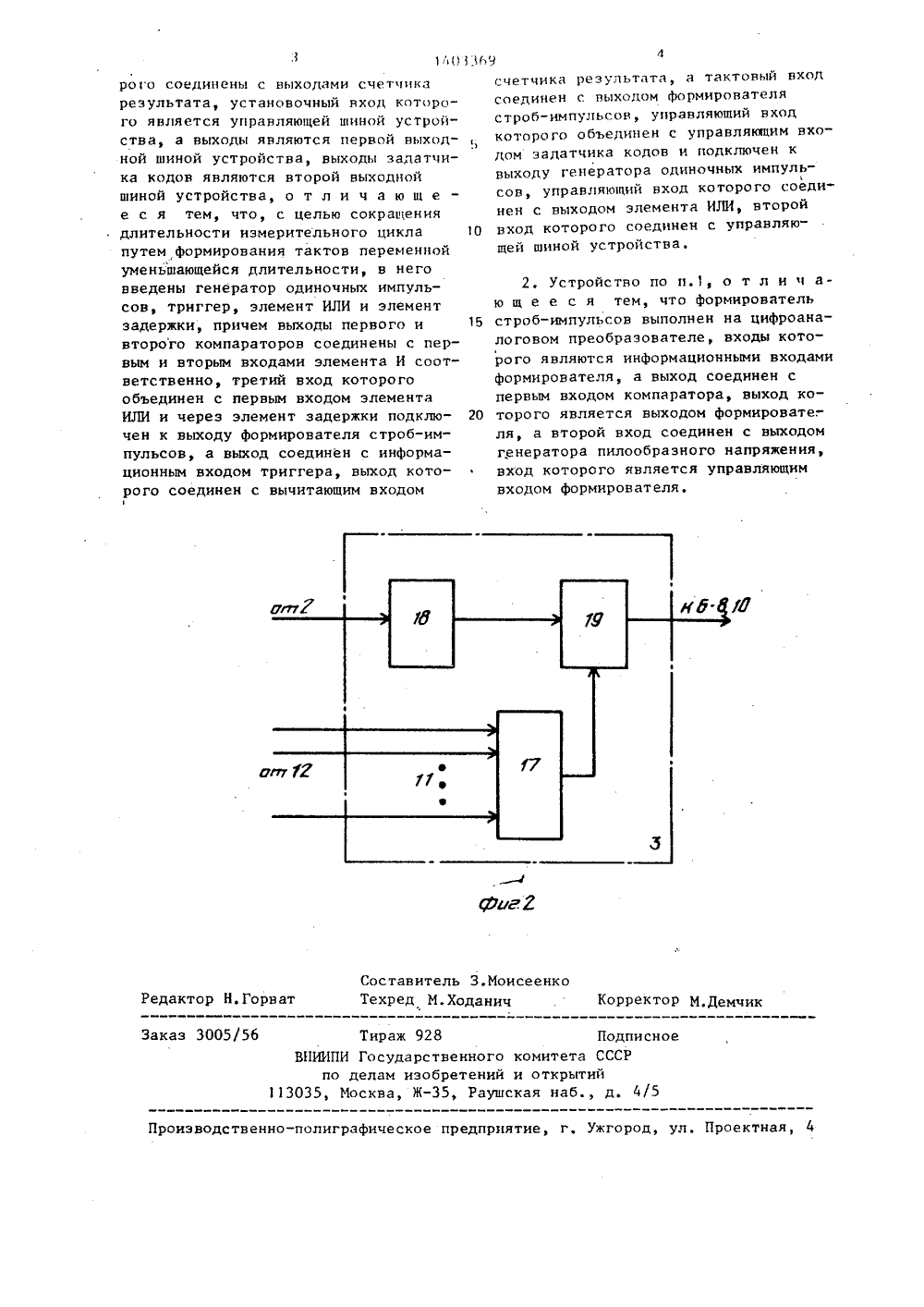

СмотретьЗаявка
3979261, 19.11.1985
ГОМЕЛЬСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КОЗУСЕВ ЮРИЙ АНДРЕЕВИЧ
МПК / Метки
Метки: времени, преобразователей, установления, цифроаналоговых
Опубликовано: 15.06.1988
Код ссылки
