Номер патента: 1782700

Опубликовано: 23.12.1992

Автор: Валах

МПК: B23C 5/08, B23G 7/02

Метки: винтов, вихревого, нарезания, фреза

...орпусе фр становлен енные гре адиальную кой нарезке вин обходимость в - зачистке заус овых канавок отдополнительнойец,Припадаетопераци ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ВИХРВОГО ЙАРЕЗАНИЯ ние, в механической обрари изготовлении на токарнтов с трапецеидальной изобретения; на корпусе кущими зубьями установле- . ныейодпружиненнйе греие термоообработанную льнуюповерхность. 2 ил,)На фиг.1 изображейафреза; на фиг.2 - сечение по А - А на фиг,1.В корпусе 1 между режущими. профильными твердосплавныйи зубьями 2 выполнены цилиндрические отверстия в радиальном направлении с пересекающими их овальными отверстиями на боковых поверхностях и проймами в корпусе. В цилйндрические отверстия вставляется буфер 3, выполненный из...

Номер патента: 1367156

Опубликовано: 15.01.1988

Авторы: Абложавичюс, Березовский, Валах, Григорьев, Данилевич

МПК: H03M 1/44

Метки: аналого-цифровой, параллельно-последовательный

...даже при больших отклонениях от номинальных параметров основных узлов устройства. Предположим, что цифроаналоговый 40 преобразователь, вычитающее устройство и второй аналого-цифровой преобразователь являются идеальными и не вносят погрешностей. Пусть (2 д+1)-й нечетный уровень квантования первого 45 аналого-цифрового преобразователя установлен с отрицательной погрешностью д 11 +1 (фиг.4), а измеряемый уровень напряжения Б лежит между его (2 д+1)-й и (2 д+2)-м уровнями 50 квантования. Тогда в соответствии с рассмотренным алгоритмом работы устройства в результате отбрасывания младшего разряда в выходном коде первого аналого-цифрового преобразовате ля на вход вычитающего устройства поступает разностный сигнал д Б = . = 08 - П;, где П; -...

Номер патента: 1233270

Опубликовано: 23.05.1986

Авторы: Валах, Григорьев, Данилевич

МПК: H03K 5/153

Метки: задержки

...значение задержки входного сигнала Формируется в предлагаемом устройстве в два этапа, На первом этапе счетно-импульсным споссбом задается грубая часть задержки, кратная периоду образцового генератора 1, Соответствующий код подается н входы цифрового блока 11 вычитания. На втором этапе методом линейного преобразования напряжения- время формируется точная часть задержки, изменяющаяся в пределах гру" бого шага квантования. Это преобразование выполняется с помощью порогового каскада и генератора пилообразного напряжения состоящего из233270 Фтриггера 4, генератора 5 тока, конденсатора. 6 и элемента 8. Управление преобразователем напряжение-время осуществляется цифроаналоговым преобразователем О, на который подаются младшие разряды цифрового...

Номер патента: 1170408

Опубликовано: 30.07.1985

Авторы: Валах, Дыкман, Лисица, Рудько, Сидоренко, Тарасов

МПК: G02F 1/01, G02F 1/37

Метки: оптического, поляризацией, света

...их в уориентацию. В результате происходит просветление кристалла для управляемого пучка без изменения характера его поляризации на выходе, Управляющий пучок 2 той же длины волны направляется вдоль оси х. В начальный момент времени (фиг. 1) его поляризация выбирается линейной так, что Е-вектор ориентирован параллельно оси у.Под действием управляющего пучка проис ходит обратный переход центров из у-ориентации в х- и г-ориентации, что приводит к изменению интенсивности управляемого .ка на выходе из управляющего элемента 3, но не изменяет его поляризацию. Изменяя поляризацию управляющего пучка 4 с линейной на циркулярную (фиг. 2), получают уменьшение заселенности г-ориентации по сравнению с х-ориентацией, поскольку циркулярно...

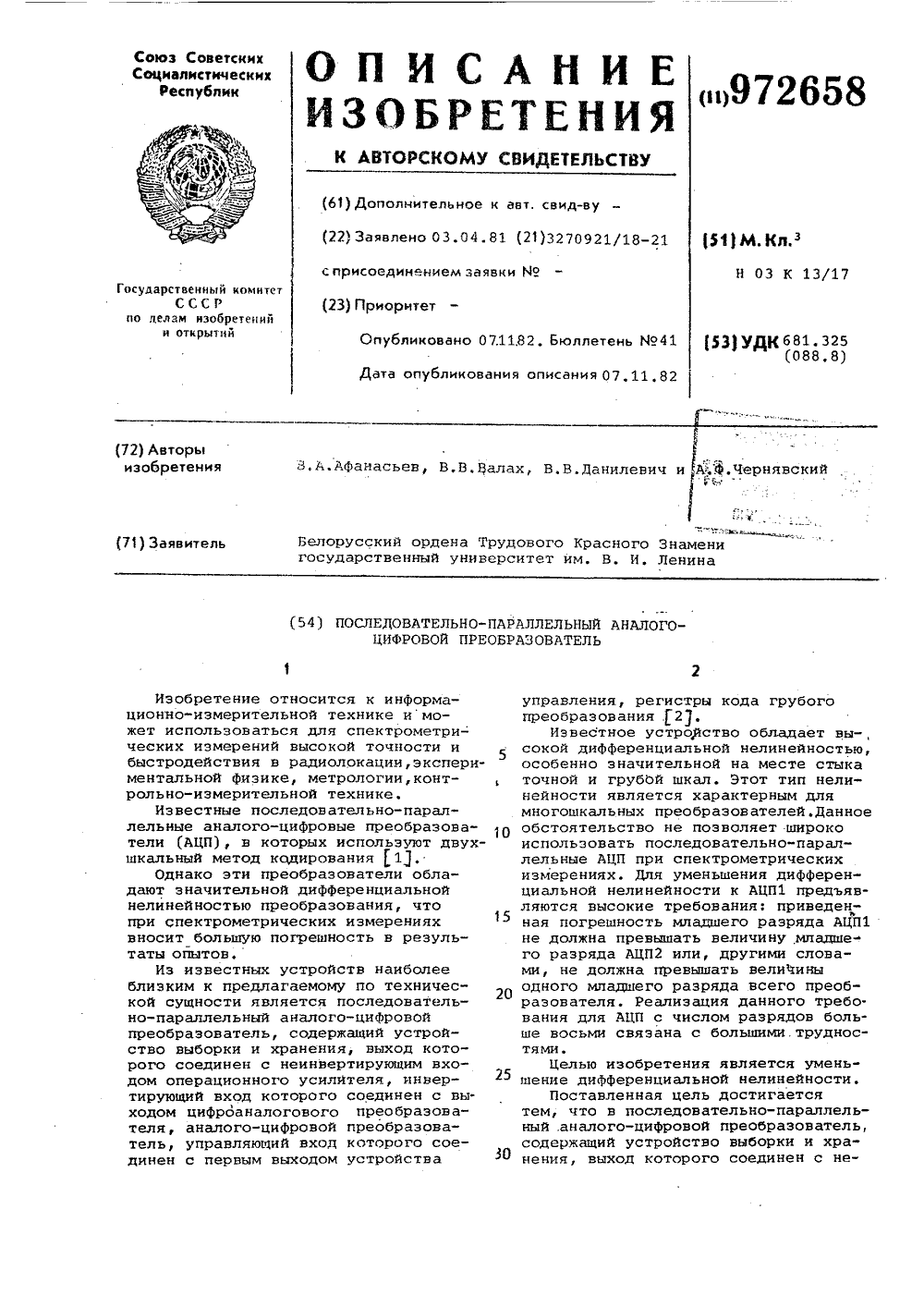

Номер патента: 972658

Опубликовано: 07.11.1982

Авторы: Афанасьев, Валах, Данилевич, Чернявский

МПК: H03K 13/17

Метки: аналого-цифровой, последовательно-параллельный

...и входу регистра кодаточного:преобразования выход элемента ИЛИ соединен с. первым управляющим входом регистра кода грубого преобразования, второй управляющий вход которого соединен с вторым выходом устройства управления, третий выход которого соединен с управляющими входами коммутирующего устройства и регистра кода точного преобразовання, четвертый выход - с управляющим входом вычитающего счетчика.На Фиг. 1 представлена структурная схема устройства; на фиг. 2 временная диаграмма, поясняющая прин- З 5 цип его работы.Последовательно-параллельный АЦП содержит устройство 1 выборки и хранения, коммутирующее устройство 2 аналого-цифровой преобразователь 40 (АЦП) 3, вычитающий счетчик 4, цифроаналоговый преобразователь 5,операционный усилитель...

Номер патента: 391413

Опубликовано: 01.01.1973

Авторы: Бережинский, Валах

МПК: G01J 1/10

Метки: регистрации, световых, сигналов, умножителем, фотоэлектронным

...как в случае сильных термоэмиссионных шумов ФЭУ, так,и на фоне фотошумов.По предлагаемому о бу внешний магнит 30 используют для собирания фотоэлектронов, испускаемых под действием света фотокатодом ФЭУ на первый динод. Последнее достигается тем, что, в отличие от известного способа, при котором, магнитные силовые линии поля внешнего магнита располагаются в плоскостях, проходящих через ось ФЭУ, по предлагаемому способу силовые линии собирающего магнитного поля располагаются в плоскости параллельной фотокатоду, т. е. перпендикулярно оси ФЭУ. При этом регистрируемый световой сигнал сфокусирован на мачую центральную часть фотокатода, а конфигурация и направление магнитного поля таковы, что оно играет роль магнитной собирающей линзы...
