Арсеньев

Номер патента: 1642609

Опубликовано: 27.09.2000

Авторы: Арсеньев, Бройдо, Зейгер, Сентко

МПК: B01D 35/00, F02C 7/04

Метки: фильтра-водоотделителя

1. Способ изготовления фильтра-водоотделителя преимущественно воздухоприемных устройств судовых двигателей путем укладывания сетчатого полотна последовательно слой за слоем и накалывания его на стержни технологического каркаса, отличающийся тем, что, с целью повышения надежности бокового уплотнения фильтра путем предотвращения его усадки, до накалывания первого слоя полотна внутрь технологического каркаса вставляет опорную рамку, а после укладки последнего слоя вставляют прижимную рамку, затем противолежащие рамки по периметру скрепляют между собой стяжками, пропуская их сквозь пакет сетчатого полотна, оставляя при этом свободными края пакета, затем фильтр снимают с каркаса.2....

Номер патента: 1496440

Опубликовано: 27.05.1998

Авторы: Арсеньев, Гельфенбейн

МПК: G01M 1/00

Метки: балансировки, изделия, оправка, технологическая

Технологическая оправка для балансировки изделия, содержащая вал с центрирующими поверхностями, предназначенными соответственно для взаимодействия с балансируемым изделием и балансировочным станком, отличающаяся тем, что, с целью повышения качества балансировки, на валу выполнена дополнительная центрирующая поверхность, предназначенная для взаимодействия со станком для механической обработки изделия.

Номер патента: 1053557

Опубликовано: 27.01.1996

Авторы: Арсеньев, Кумачев, Линев

МПК: E21C 41/26

Метки: ископаемых, месторождений, нагорных, открытой, полезных, разработки

СПОСОБ ОТКРЫТОЙ РАЗРАБОТКИ НАГОРНЫХ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающий формирование временно нерабочего борта при экскаваторной обработке добычного фронта, отличающийся тем, что, с целью сокращения объема горно-капитальной и текущей вскрыши первого периода эксплуатации и уменьшения протяженности первоочередных транспортных коммуникаций, смещают по высоте склона рабочие зоны для обеспечения одновременного проведения горных работ, которые отделяют одну от другой участками нерабочего борта, при этом подготовку добычного фронта в вышерасположенных зонах проводят по мере его выбытия в нижних.

Номер патента: 1513817

Опубликовано: 30.11.1994

Авторы: Арсеньев, Боганов, Болотин, Вильцен, Елисеев, Зайцев, Карасик, Попов, Руденко, Туроверов

МПК: C03B 20/00, C03B 5/02

Метки: кристобалита, особо, чистого

1. УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ОСОБО ЧИСТОГО КРИСТОБАЛИТА, включающая укрепленную на раме водоохлаждаемую рабочую камеру с системой нагревателей и закрепленным в ней контейнером из кварцевого стекла с шейками на концах с приводом вращения и колебательного движения, соединенные с шейками устройства подвода и отвода реагентов с вставками загрузки и выгрузки продукта, отличающаяся тем, что, с целью повышения срока службы контейнера и чистоты целевого продукта, рабочая камера снабжена дополнительными нагревателями, расположенными внутри камеры вдоль шеек, вставка подвода реагентов выполнена с капилляром на конце, а вставка отвода реагентов - с лабиринтным элементом и фильтром.2. Установка по п.1, отличающаяся тем, что устройство подвода и...

Номер патента: 1570311

Опубликовано: 15.03.1994

Авторы: Арсеньев, Иванов, Катков, Колодезный, Литвинов, Мичурин, Панин, Петровский, Юдин

МПК: C21D 9/00

Метки: камерами, металла, нагрева, окончательного, отопления, печи, печь, предварительного

1. Способ отопления печи с камерами предварительного и окончательного нагрева металла, включающий подачу воздуха и топлива с последующим неполным сжиганием его над подиной камеры окончательного нагрева, подачу вторичного воздуха для полного дожигания продуктов неполного сгорания над подиной камеры предварительного нагрева и под подиной камеры окончательного нагрева и подогрев воздуха, отличающийся тем, что, с целью повышения качества металла, производительности и КПД печи, под подиной камеры окончательного нагрева дожигают весь объем продуктов неполного сгорания, подачу первичного воздуха осуществляют с коэффициентами расхода 0,8 - 0,9, а подачу вторичного воздуха - с коэффициентами расхода не менее 0,1 - 0,2 при пуске печи, при достижении...

Номер патента: 1837894

Опубликовано: 30.08.1993

Авторы: Арсеньев, Евдокимов, Малето, Никулин

МПК: A61L 27/00

Метки: гидроксилапатита, имплантат, керамический, металлический, нанесения, покрытия

...Охлаждение имплантанта до ной температуры.Реализация описанного способа иллюстрируется на следующих примерах.1, На Т пластину 50 - 100 мм ВЧ магнетронным распылением (О - 1500 В, 1- 0,4 А)1837894 Составитель П.АрсеньевТехред М.Моргентал Корректор М Керецман Редактор Заказ 2880 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 мишени Са 1 о (РО 4)в (ОН)2 в ургоновой плазме при давлении (1-2) 10 торр нанесена пленка Са 1 о(Р 04 в (ОН)2 толщиной 5 мкм. Температура подложки поддерживалась в. диапазоне (450-500) С. В зону осаждения 5 подавался влажный кислород с точкой росы 22-25 ОС до...

Номер патента: 1823096

Опубликовано: 23.06.1993

Автор: Арсеньев

МПК: H02K 41/00, H02K 41/06

Метки: линейный, электродвигатель

...хватает, то двигательное устройство можно удлинять путем, например, последовательного соединения червей - двигателей 11 и 12 через их унифицированные торцевые разъемы. Это показано на фиг, 8.Помимо самостоятельных передвигающихся устройств, черви - двигатели описанных конструкций можно применять и в двигательном аппарате различных, роботов и манипуляторов, эти варианты показаны на фиг. 9 - 12.Так, если требуется реализовать возвратно - поступательную кинематическую пару робота, то можно применить вариант по фиг. 9. В этом случае (фиг. 9) берется скелет кинематической пары, состоящий из звена 17 и звена 18, и на данный скелет надевается двигательный аппарат. выполненный на чераях-электродвигателях 11 и 12 и дополнительных трубах. Левые...

Номер патента: 1815536

Опубликовано: 15.05.1993

Автор: Арсеньев

МПК: F25B 1/00

Метки: парокомпрессионная, холодильная

...компрессором, в качестве жидкости которого используется жи за хладагента, при этом компрес ключен по входу - к выходу первого а по выходу - к входу второго вент Образующиеся в испарителе 1 насы- у) щенные пары хладагента по линии 2 поступают во всасывающий патрубок жидкостнокольцевого компрессора 3, Ввиду того, что компрессор данного типа допускает сжатие насыщенного пара процесс сжатия может быть реализован по линии а (а-в) в , р-диаграмме, которая в теоретиче р ском цикле является адиабатой, После сжа-д тия в компрессоре пары хладагента у конденсируются в конденсаторе 4 (линия ц в-с) и жидкий хладагент дросселируется в первом дроссельном вентиле 5 до состоя- А ния насыщенного пара б, при промежуточ" ном давлении Рпр и по линии 6...

Номер патента: 1807271

Опубликовано: 07.04.1993

Автор: Арсеньев

МПК: F16H 1/00

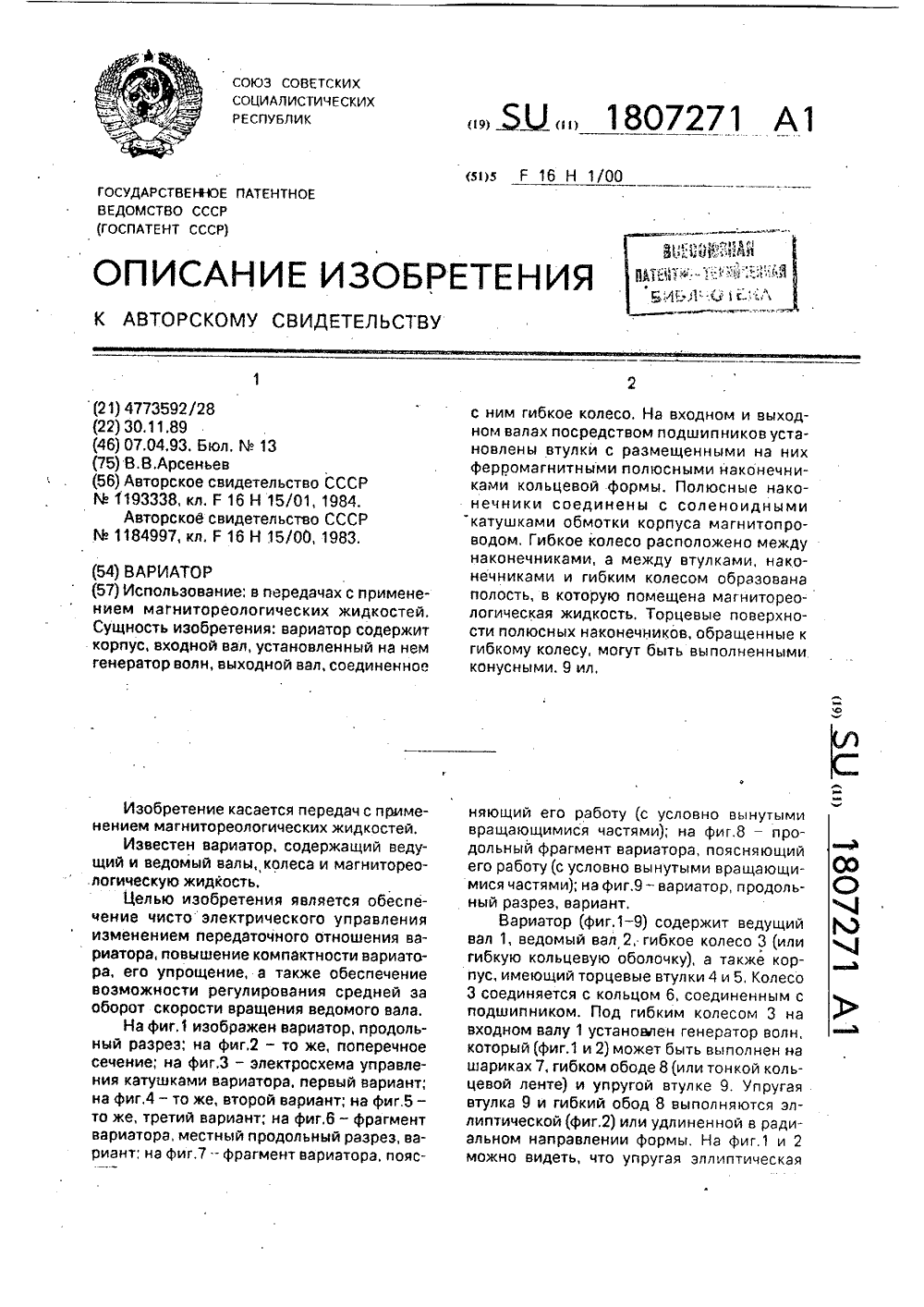

Метки: вариатор

...14 вариатора регулируется с помощью простого переменногорезистора 18. На схеме фиг.5 регулированиетока в катушках 13 и 14 вариатора осуществляется с помощью усилителя 20, цифроана 15 логового преобразователя 21 и цифрового,задающего устройства 22 (например, о видекомпьютера или кнопочной цифровой пайели). Выход цифрового задающего устройства 22 (Фиг.5) подключается к входу20 цифроаналогового преобразователя 21, авыход цифроаналогового преобразователя21 подключается к входу электрическогоусилителя 20, с выхода которого питаютсякатушки 13 и 14. Таким образом схема фиг.Б25 предполагает цифровое управление силойтока в катушках 13 и 14 от цифрового задающего устройства 22, Как нетрудно видеть,схемы фиг.3-5 управления очень просты ине требуют...

Номер патента: 1803650

Опубликовано: 23.03.1993

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...(или коммутатора).Второй вариант (фиг,2, 4) коробки передач строится на базе первого варианта (фиг.1, 3), он.имеет теже элементы и узлы, что и у первого варианта, которые на фиг,2, 4 обозначены теми же цифровыми позиционными обозначениями, что для фиг,1, 3, В частности, во втором варианте (фиг.2, 4) имеются те же конусовидные передающие элементы 1, 2, валы 3, 4 и пакет секций магнитопроводов 10 (с катушками 12), что были описаны ранее.Особенностью второго варианта коробки (фиг.2, 4) является то, что в коробку передач введен третий конусообразный передающий элемент 19, выполненный полым, вал 20, соединенный с конусом-элементом 19, а также дополнительный пакет секций магнитопроводов с катушками.Конус-элемент 19 выполнен аналогично ранее...

Номер патента: 1802193

Опубликовано: 15.03.1993

Авторы: Арсеньев, Добромиров, Жебраускас, Лощаков, Широков

МПК: F02G 1/00

Метки: двигателя, работы, теплового

...с КПД,Целью изобретени нив КПД.,На фиг. 1 предста вого двигателя, с помо эувтся заявляем осуществлением изот соемещенного с охлаж ла; на фиг. 2 - вид инди в Р/ координатах; на ф телестроение, в вки и двигатели, азах, Существо ы включает сжаго тела, подвод авлении, расшисжатия и после- отвода теплоты ирение рабочего ески, а процесс адии, иэотермииэ которых изосовмещают с о приводит к по 1802193стью. Рабочее тело с температурой Ть - Т перетекает из полости цилиндра двигателя 1 через холодильник 12 в полость, освобождаемую поршнем 9, затем обратно. Клапан 5 при этом открыт, остальные закрыты. В момент положения поршня 2, когда объем над ним равен Чз (начало второй стадии сжатия). Поршень 9 должен быть вновь в ВМТ, Клапан 5 при этом...

Номер патента: 1791629

Опубликовано: 30.01.1993

Авторы: Арсеньев, Кесарийский, Николюк

МПК: F16B 31/00, G03H 1/18

Метки: группового, диагностики, резьбового, соединения

...исходного состоя- нарядус осевыми;ния ГФС изготавливают диапозитивную в) возможности диагностики"по наибокопию;интерферрграммы например, фото- лее информационно-емкому показателю . графированием голограммы при освещении 10 изменения технического состояния группо- по схемке, аналогичноМ схеме регистрацйи."його резьбового соедйнения, интегрально2, В текущем состоянии соединения (по- характеризующему его напряжен йо-десле хранения, транспортировки, испыта- Формированное состояние. Узлы интерний, эксплуатации и т. и.): получают ференцибнйыхполос соответствуют интерферограммутехнического состояния в 15 положению вершин двухполостных гиперпорядке и условиях, аналогичных указан- болоидов,формукоторМхприйимаетсопрянь м в и, 1, и диапозитивную...

Номер патента: 1789440

Опубликовано: 23.01.1993

Авторы: Арсеньев, Васильев, Жучков

МПК: B65D 85/32

Метки: лоток, яиц

...для контакта с донышками ячеек нижерасположенного в пакете лотка, и снабженный средством для взаимной фиксации лотков в пакете. последнее состоит из взаимодействующих между собой стержневых фиксаторов, установленных с внешней стороны донышек, и отверстий, выполненных в ограничительных упорах, при этом количество взаимодействующих с отверстиями стержневых фиксаторов составляет не менее двух и они размещены в вершинах равных прямоугольников, развернутых один относительно другого на 90 и расположенных так, что их диагонали взаимно перпендикулярны.Указанные свойства лотка для яиц, обусловленные технологическими признаками заявляемого технического решения, не обнаружены в известных конструкциях, что позволяет сделать вывод о соответствии его...

Номер патента: 1773729

Опубликовано: 07.11.1992

Авторы: Арсеньев, Гольдштадт, Зириков, Кузьмин, Марищенко, Розанов, Сайфутдинов, Финогеев, Холодов, Шорохов

МПК: B30B 15/00

Метки: гидравлического, деформированных, опорной, плите, плиты, пресса, разъединения, расположенными, секций, штангами

...плиты с противоположной стороны относительно технологических опор, а разрезание штанг производят рабочим ходом пресса при одновременном пластическом деформировании демпферных прокладок, при этом давление в рабочие цилиндры подают ступенчато, начиная с минимзл ьнагаНа фиг.1 схематично изображен пресс; на фиг,2 - блок опорных плит, закрепленных к подвижной траверсе; ца фиг.3 -. - установка специальной монтажной опоры; на фиг.4 - установка демонтированного блока опорных плит на специальной монтажной опоре и установка монтажных плит; на фиг.5 - начало процесса разьединения деформированных опорных плит от недефармированных опорных плит; на фиг.б - окончание процесса разьединения дефорРлираванных опорных плит от недеформированных...

Номер патента: 1770025

Опубликовано: 23.10.1992

Авторы: Арсеньев, Кашкин, Левин, Озеров, Уваров, Юревич

МПК: B22C 5/04

Метки: барботажной

...газораспределительные трубы и создания высокоэффективных мельчайших пузырей по всемобьеме связующего или суспензии,Подтекания не происходит даже при прекращении барботирования вследствие того, что проколы в шлангах сжимаются, когда на них не действует давление, достаточное, чтобы раздуть армированный шланг, отверстие прокола не совпадают с отверстием в перфорированной трубе, т.е, с внутренней стороны прокол в шланге перекрыт стенкой трубы, из-за высокой плотности и упругости армированного шланга в газораспределительных трубах поддерживается избыточное давление газа. Наличие тонких проколов позволяет получать мелкие пузыри газа размером 0,5- 1,5 мм, которые насыщают суспензию. Расстояние между проколами в 15 - 50 мм не позволяет мелкими...

Номер патента: 1765486

Опубликовано: 30.09.1992

Автор: Арсеньев

МПК: F03C 2/00

Метки: электрогидродвигатель

...вращение от маломощного электродвигателя 9, 35При отходе и приближении радиальныхстержней вертушки электрода 4 относительно неподвижного электрода 5 между электродами 4 и 5 образуются электрическиеразряды, которые приводят к образованию 40волн или импульсов давления, которые направляются воронкой камеры 7 на лопатки3 ротора 2, Ротор 2 начинает вращаться ивращает основную нагрузку, закрепленнуюна валу ротора 2. 45Вследствие расположения вращающегося электрода 4 (или вертушки) на отдельном валу 8 электродвигателя 9 частота и др.параметры разрядов, приводящих к электрогидравлическому эффекту, не зависят от 50 параметров нагрузки на валу ротора 2, Это позволяет пускать и регулировать параметры и частоту разрядов двигателя при практически...

Номер патента: 1765415

Опубликовано: 30.09.1992

Авторы: Арсеньев, Линев, Рубинштейн, Эпштейн

МПК: E21C 41/26

Метки: ископаемых, месторождений, открытой, полезных, разработки

...блока горизонтов, линиями 8 и 9 третьего блока. Рабочие горизонты вскрываются дву 1765415мя. системами спирально-поступательныхсьездов - 10 и 11. Штриховкой откоса бортапоказаны временно нерабочие участки 12, атонкими параллельными линиями - рабочиеучастки 13, Всего на представленном на 5фиг. 1 плане горных работ сформированошесть временно нерабочих участков (по дваучастка в каждом блоке горизонтов) и шестьрабочих участков,Реализация предлагаемого способа заключается в следующем,Системой съездов 11, размещенной навременно нерабочем участке первого блокагоризонтов в 1-й зоне. вскрываются горизонты рабочего участка этого же блока, расположенного во 11-й зоне. системой сьездов11, раэмещейной на временно нерабочемучастке второго блока...

Номер патента: 1754580

Опубликовано: 15.08.1992

Авторы: Арсеньев, Епифанова, Жевелюк, Курносов, Породников

МПК: B63H 23/00, B63H 23/34

Метки: валопровод, судовой

...к поломке внутреннего гребноговала. Цель изобретения - возможность практическойреализации схемы валопровода с соосными гребными винтами, обеспечение удобного монтажа, демонтажа, повышение надежности, уменьшение материалоемкости и габаритов судового валопровода Указанная цель достигается тем, что наружный промежуточный вал выполнен из двух продольных частей, снабженных боковыми фланцевыми отбортовками для их соединения между собой, а в наружном 25 30 гребном валу выполнены радиальные отверстия для подачи воды к опорным подшипникам внутреннего гребного вала, расположенные в корме за дейдвудным сальником наружного гребного вала,На фиг. 1 изображена схема судового валопровода; на фиг. 2 - узелна фиг. 1 (сечение по дейдвудным...

Номер патента: 1753107

Опубликовано: 07.08.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...10, располо- нения двух коробок 21, 22 (фиг.4), управляйженных последовательно на конусе элемен мых всего двадцатью ключами 171-17 и24 - 24 (фиг.5), можно получить не менее стаЭлектрическая замена значений пере- разных значений общего передаточного отдаточного отношения является одним из ос- ношения. При этом все сто значений общего новных положительных качеств коробки передаточного отношения меняются чисто передач, При этом следует заметить, что 40 электрически, с помощью управляющего усреализация сцепления посредством элек- тройства 20(фиг.5) или компьютера.тричества от множества разных колец-элек- Следующим вариантом предлагаемого тродов 10, 13 и электрореологической устройства является вариант по фиг.7, кожидкости 16...

Номер патента: 1750686

Опубликовано: 30.07.1992

Авторы: Арсеньев, Бибиков, Блохин, Кесарийский, Николюк, Подгайный

МПК: A61K 35/78, C11B 1/10

Метки: масла, облепихового

...наклонным участком; в качестве средства интенсификацииприменен ультразвуковой излучатель; ультразвуковой излучатель установлен на наклонном участке днища; перфорированныйперемешивающий элемент выполнен лопастным; перемешивающий элемент имеетпривод вращательного движения и укреплен на уровне ультразвукового излучателя;сетчатая решетка примыкает к наклонномуучастку днища.На чертеже изображена схема устройства для осуществления способа,Устройство содержит вертикальный цилиндрический корпус 1 с рубашкой обогрева 2 и патрубками подвода пара 3 и отводаконденсата 4. На съемной крышке 5 размещен привод вращательного движения 6 перфорированного лопастного перемешивающего элемента 7. На наклонном участкеднища 8 установлен ультразвуковой...

Номер патента: 1748218

Опубликовано: 15.07.1992

Автор: Арсеньев

МПК: H02K 37/00

Метки: шаговый, электродвигатель

...ротор 3 к расточке статора 1,электродвигатель работает следующим образом.При отсутствии питания на обмотке 2 статора 1 рОтор 3 двигателя смещен в крайнее радиальное положение, обусловленное подвижным соединением ротора 3 с выходным валом 4 вдоль оси 5 и зубья статора входят в зацепление с зубьями ротора, обеспечивая фиксацию ротора 3 и выходного вала 4 (фиг, 1-3). Подачей управляющего импульса на соответствующую фазу обмотки 2 статора 1 обеспечивают создание усилия Г, фиксирующего ротор 3 в исходном положении (фиг. 4), для совершения шага питание подается на фазу двигателя, которая находится диаметрально противоположно фазе предшествующего включения со смещением на величину шага, при зтом возникает сила Р 2. Под действием силы Г...

Номер патента: 1739243

Опубликовано: 07.06.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: механизм, передающий

...в прежнее (правое на фиг.З и 5) положение, а контакт ключа 23 переводят тоже в правое (по фиг.З и 5) положение. От этого напряжение источника 24 прикладывается к емкостной цепи от электрода 9 до электрода 20 (фиг.З и 5). Между рабочими электродами 11 и 13 образуется разность потенциалов, которая действует на электрореологическую , жидкость 21 (фиг.1 и 4), Жидкость 21 повышает свою вязкость, твердеет и колесо 2 сцепляется с колесом 3 у данных запитывающих электродов 11 и 13 (фиг.1 и 4), Вращение вала 5 передается на вал 4 через внутреннее сцепление колеса 3 с колесом 2.Передаточное отношение передачи при этом определяется соотношением диаметров сцепленных колес 3 и 2. В силу внутреннего сцепления колеса 3 с колесом 2 вал 4,...

Номер патента: 1735631

Опубликовано: 23.05.1992

Авторы: Арсеньев, Кесарийский, Малин, Николюк

МПК: F16B 31/00

Метки: группового, резьбового, сборки, соединения

...осуществления способа.На виброзащитную платформу 1 с оснасткой 2 устанавливают сосуд с фланцем 3 и крышкой 4, которые соединяют с помощью крепежных элементов 5. Голограмму детали 4 получают с использованием голографической установки, состоящей из лазера 6. затвора 7, светоделителя 8, зеркал 9 и 10, микрообъективов 11 и 12, рамки 13 для размещения фотопластинки 14 и окуляра 15,При затяжке группового резьбового соединения (ГРС) производят стыковку соединяемых деталей, а именно крышки 4 с фланцем 3, установку крепежных элементов может быть ис единений тяж ций. Цель иЗ равномерност ментов путем их затяжки пр ствляют следу крепежных эл лограммы одн и затяжку до заданного чис лос в зонах элементов, 1 ние сосуда на виброзащит так, что крышка...

Номер патента: 1733772

Опубликовано: 15.05.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: коробка, передач

...определяется передачей: колеса 4 - колеса 7 - вал 2 - колеса 8 - колеса 13.Далее, если скоммутировать (включить) тот же ключ 26 в сочетании с другим ключом, например ключом 30 (фиг,2), то будут запитаны катушки 18 и 22 (фиг,1 и 2). От этого передача от ведущего вала 1 на вал 3 будет производится через пары колес 4,7,10,14. При этом передаточное отношение коробки будет иметь уже другое значение, определяемое соотношениями радиусов колес 4,7,1 0,14.Если же коммутировать ключ 26 в сочетании с ключом 31, т.е. запитывать одновременно катушки 18, 23, то в коробке выставится третье значение передаточного отношения, которое определяется соотношениями сцепленных в данное время колес 4,7,12,1 5.Таким образом, коммутируя ключ 26 в...

Номер патента: 1733771

Опубликовано: 15.05.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...данная разность моментов регулируется чисто электрически путем пере 30 распределения токов в катушках 10 и 11,Управление перераспределением моментов на выходные валы 2 и 3 электрическимпутем и является основным положительнымэффектом передачи, Это упрощает ее уст 35 ройство и расширяет функциональные возможности,Ести требуется передать больший момент на вал 3, то скользящий контакт резистора 18 (фиг. 5 и 6) смещают (от середины)40 в другую сторону. Это вызывает увеличениетока в катушке 11 (по сравнению с токомкатушки 10), отчего сцепление элементов 6и 4 усиливается, На вал 3 (от элемента 6)передается больший вращающий момент.Электрическое управление передачей45 позволяет использовать (в качестве управляющего устройства) не только...

Номер патента: 1710820

Опубликовано: 07.02.1992

Автор: Арсеньев

МПК: F03C 2/00

Метки: двигатель, электрогидравлический

...5 и 7 соседних роторов 4 и 6 развернуты в разные торцовые стороны,От источника напряжения на пары неподвижных электродов 2 и 3 подаются импульсы напряжения, Между электродами 2 и 3 возникают электрические разряды, от чего в жидкости, в свою очередь, возникают импульсы давления или волны, Данные волны или импульсы давления, действуя на косо развернутые лопатки 5 и 7, заставляют роторы 4 и 6 вращаться. Вращение роторов 4 и 6 снимается с выходного вала 8.Для гашения порций отработавших волю давление в торцах корпуса 1 можно устанавливать гасящие прокладки 1 О.Вариант по фиг. 4 и 5 является ревер- сивным. Для этого на валу 8 добавляется ротор 11 с косыми лопатками 12, развернутыми в сторону, противоположную развороту лопаток 7 ротора б,...

Номер патента: 1710762

Опубликовано: 07.02.1992

Авторы: Арсеньев, Климов, Пономарев, Савенков, Соколов, Шешин

МПК: E21C 49/00

Метки: залежи, разработки, торфяной

...равна ширине срезаемых полос, При этом сухой торф 3 на ширине каждой последующей канавки предварительно собирают и помещают в канавку, образованную при предыдущем срезании (фиг.1 в и 1 г). Всего выполнено 4 канавки.Способ разработки торфяной залежи реализуется устройством, содержащим тягач 8, секции ротационных дисков 9 и механизм 10 измельчения торфяной массы, связанных с шарнирной рамой 11, опирающейся на два катка 12,Ротационные диски 9 имеют сферическую поверхность с режущейкромкой по наружному диаметру.Механизм 10 измельчения торфяной массы представляет собой секции, составленные из полых пассивных барабанов 13, имеющих радиально-расположенные лопасти 14 по цилиндрической образующей (фиг.З), При этом каждый полый пассивный...

Номер патента: 1709525

Опубликовано: 30.01.1992

Авторы: Арсеньев, Великсон, Смирнов

МПК: H03M 1/64

Метки: вала, код, поворота, угла

...изменения выходного кода регистра 11 последовательных приближений его выходной код и выходной код определителя 4 квадрантов записывается а выходной регистр 12. Повышение точности преобразователя достигается при соответствующем выборе зависимости выходных кодов 01 и О коммутаторов 20 и 21 от выходного кода Орегистра 11 последовательных приближений, При этом должно осуществляться приближение0/ 01 +6 К (1)Однозначное функциональное формирование кодов 01 и 6 осуществляется в нечетных актантах, а в четных октантах осуществляется коммутация кодов 01 и Ж коммутаторами 0 и 21 по сигналу старшего разряда регистра 11, который также используется для смены нарастания - убывания младших и средних разрядов выходного кода О на выходах блоков 15 и...

Номер патента: 1709472

Опубликовано: 30.01.1992

Автор: Арсеньев

МПК: H02K 41/06

Метки: электродвигатель

...полостимежду гибкой оболочкой 3 и сердечником 6 обусловленное редукцией на поверхностях обкатывзния, образованнцх гибкой оболочкой 3 и поверхностью расточки статора, Одновременно вращающееся магнитное поле обмотки 2 статора 1 воздействует на сердечник 6, вызывая его вращение в направлении вращения поля. При этом вал 4 вращается с относительно низкой частотой против направления вращения поля, а вал 5 - с отно-. сительно высокой частотой в направлении вращения роля. 3 з.п.ф-лц, 4 ил,со вставками 8, а результате которого в полости - в зоне полюсов сердечника 6 - . образуются пучности, заполненныеФеррожидкостью 7. В этой зоне происходитдеФормация гибкой оболочки 3, котораявходит в контакт с расточкой статора 1. Привращении магнитного поля...

Номер патента: 1704900

Опубликовано: 15.01.1992

Авторы: Арсеньев, Вавинская, Земсков, Кашихина, Кузьмичев, Рыбакова, Сметанин, Ширипов, Шухатович

МПК: B22C 1/18, B22C 3/00

Метки: выплавляемым, моделям, полученных, суспензия, форм

...водный раствор триполифосфата натрия 20-28,3; поверхностно-активное вещество 0,1-0,3; пеногаситель 0,2-0,6; ,огнеупорный наполнитель остальное, Каждыйслойукаэамнойсуспенэии,нанесенный нэ блок моделей, обрабатывают в кислом растворе состава. мас. : бормая кислота 2-4; хлористый кальциЯ 10-30; вода остальное. Обработку оболочки упрочняющим раствором производят путем опускания блока в этот ржтвор на 10-15 мин. Прочность оболочковых форм составляет, МПа: в "сырому состоянии 12-16,8; после прокаливания 12,8-19,1. Трещины в форме отсутствуют. а щ удельнэе площадь разрываемой поверхностиформы составляет до 0,11 см / см 2. 2 с,п. ф-лы, 4 табл. Водный раствор тринатрийфосфата натрия 20,0-28,3 Поверхностно-акти вмоееещеетво О, 1-0,3...
