Номер патента: 1633507

Опубликовано: 07.03.1991

Авторы: Бедалис, Кацман, Каяцкас

МПК: H04L 7/10

Метки: выделения, обнаружением, ошибок, рекуррентного, синхросигнала

...1 и нулевое сстянис и низки м лровне ч с прялГО выход вторГО с - григерауссдпзнлиидется сцстный режим счетчику ), кгрыи полс итпдст гакгы. Если в сучлдорс 6 подрял зафиксированы г совпадающих элементов, на выходе счетчика 10 появляется импульс переполнения, который постусает на управляющий вход переключателя 1 режимов работы и устанав.ивает первый триггер 9 в единичное состояние, который отключает первый информационный вход переключателя 1 от его выхолд и по,1 ключает второй информационный вход на выход переключателя 1, дмыкся тем самым обратную связь для 10 блокд 2, и переиодиг последний в режимавтономного генерирования рекуррентной последовательности согласно многочлену г(х).Входы сумматора 6 соединяются, это ознацдет, что на его...

Номер патента: 1587638

Опубликовано: 23.08.1990

Авторы: Кацман, Каяцкас, Юшка

МПК: H03M 5/14

Метки: кодирующее

...появлению фронта сигнала на соответствующем выходе делителя 2. На первом - пятом выходах преобразователябудут сигналы, приведенные на фиг.5 в - ж. Инверсный сигнал .на выходе пятого разряда преобразователя 1 (фиг.5 з) перепишется сигналом фазы Я на выход шестого разряда греобразователя 1 (фиг.5 и ). Тактовые сигналы с частотой 1,2 Е с выхода формирователя 6 тактовых импульсов (фиг.5 к) поступают на вход формирователя .4, выходные сигналы которого (на выходах 14,1-14.3,фиг.З) показаны на фиг.5 л - н. При этом на выходах формирователя 4 последовательно.по тактамустанавливаются коды 010, 110, 011, 111, 001, 101, 010. что соответствует последовательности натуральных чисел 2,3,6,7, 4,5,2 Эта последовательно.ть опре- деляет порядок...

Номер патента: 1555886

Опубликовано: 07.04.1990

Авторы: Гвергждис, Исаков, Каяцкас, Чинчикас

МПК: H04J 3/02

Метки: асинхронных, многоканальное, передачи, приема, сигналов, цифровых

...Он является общимузлом для всех каналов. После обна 10 15 20 25 30 35 40 45 50 ружения флагов определитель 19 выдает на формирователь 23 всех блоков 122 разрешающий сигнал Формирования структуры конвертов отдельно для каждого асинхронного цифрового потока. Определитель 19 осуществляет также и контроль правильности принимаемых конвертов путем обнаружения флагов. Принято, что Флаг обнаружен правильно при трехкратном последовательном его повторении. Потеря флага считается при двухкратном последовательном его необнаружении.-С выходов опрецелителя 19 управляется работа приемников 24 и блоков 25.Согласно структуре конверта в приемнике 24 осуществляется определение и анализ команд стаффинга. Соответствующая команда...

Номер патента: 1531080

Опубликовано: 23.12.1989

Авторы: Власкин, Дворецкий, Кацман, Каяцкас

МПК: G06F 1/02

Метки: генератор, импульсов, кодовых, последовательностей

...длительность которого равна периоду тактовой частоты. На первый вход сумматора 1 О по модулю два поступает М-последовательность (сигнал а), на выходекоторого Формируется сигнал С С = дауд,когда д = ОС=а,когда д = 1С=а,т,е. происходит инвертированиевходной информации - вводится ошибкав структуру генерируемой последовательности, Ввод ошибки осуществляется по заранее заданной программе иможет быть задан программным путемс учетом особенностей объекта измерений.Формирователь 5 синхроимпульса(Фиг.4) предназначен для выдачи одного импульса эа период следованиягенерируемой последовательности.На вход установки режима счетчикапоступают сигналы 11-последовательности, программируя счетчик на реверсивный счет, Из структурных...

Номер патента: 1518905

Опубликовано: 30.10.1989

Авторы: Бедалис, Кацман, Каяцкас

МПК: H04L 7/10

Метки: выделения, обнаружением, ошибок, рекуррентного, синхросигнала

...элемента И 7, а поступает в БРП 6 и устанавливает,триггер20 и 2 К-разрядный регистр сдвига 18в нулевое состояние, подготанлиная ихк приему следующего сегмента синхросигнала иэ 2 К элементов, И так до тех 25пор, пока 2 К элементов не будут приняты правильно,В блоке 12 осуществляется контроль действительно ли от момента времени после правильного приема 2 К элементов в БРП 6 до момента достижения селектируемой К-значной комбинации в селекторе 3, после чего производится но-. вый прием и проверка принимаемой рекурЗ 5 рентной последовательности в БРП 6 по выше описанному алгоритму, генерируемая рекуррентная последовательность блоком 2 совпадает и в какой-то степени с принимаемам синхросигнапом,До появления на выходе третьегоэлемента И 7...

Номер патента: 1478306

Опубликовано: 07.05.1989

Авторы: Кацман, Каяцкас

МПК: H03K 3/84

Метки: м-последовательности, синхронизации

...выход которого объединен с выходом элемента ИЛИ-НЕ 15 и соединен с информационным входом регистра 16 сдвига, соответствующие выходы которого соединены с входами сумматора 17 по модулю два,первый выход которого соединен с первым входом элемента ИЛИ-НЕ 15, второй вход которого является вторым входом генератора 13 эталонной последовательности, первый выход которого соединен,с соответствующим выходом регистра 16 сдвига, вход синхронизации которого является первым входом генератора 13 эталонной последовательности, третий вход которого соединен с вторым входом элемента ИЛИ-НЕ 14. Второй выход сумматора 17 по модулю два является вторым выходом генератора 13 эталонной последовательности.Устройство работает следующим образом.При подаче на вход...

Номер патента: 1432781

Опубликовано: 23.10.1988

Авторы: Зенкус, Кацман, Каяцкас

МПК: H03M 13/03, H03M 5/12

Метки: декодирующее

...первых импульсов (Фиг,2 и) поступает на информационный вход первого регистра 4 сдвигаСигнал с инверсного выхода четвертого разряда регистра 4. сдвига, проходя элемент ИЛИ-НЕ 12, идентифицирует состояние ВОО. Состояние ООЧ идентифицируется элементом ИЛИ 9. На выходе элемента ИЛИ-НЕ 12 (фиг, 2 м) будут сформированы импульсы, соответствующие импульсам Ч в моде ВООЧ, а на выходе элемента ИЛИ-НЕ 13 - ВОООЧ. Сигнал с выхода второго разряда третьего регистра 6, проходя через элемент ИЛИ-НЕ 13, идентифицирует состояние 1000 (ВООО).Состояние триггера 3 (фиг.2 н) изменяется с приходом каждого В (В )импульса, а каждый Ч-импульс с выхода элементов ИЛИ-НЕ 12, 13 переводит триггер 3 в единичное состояние (фиг.2 о), обеспечивая...

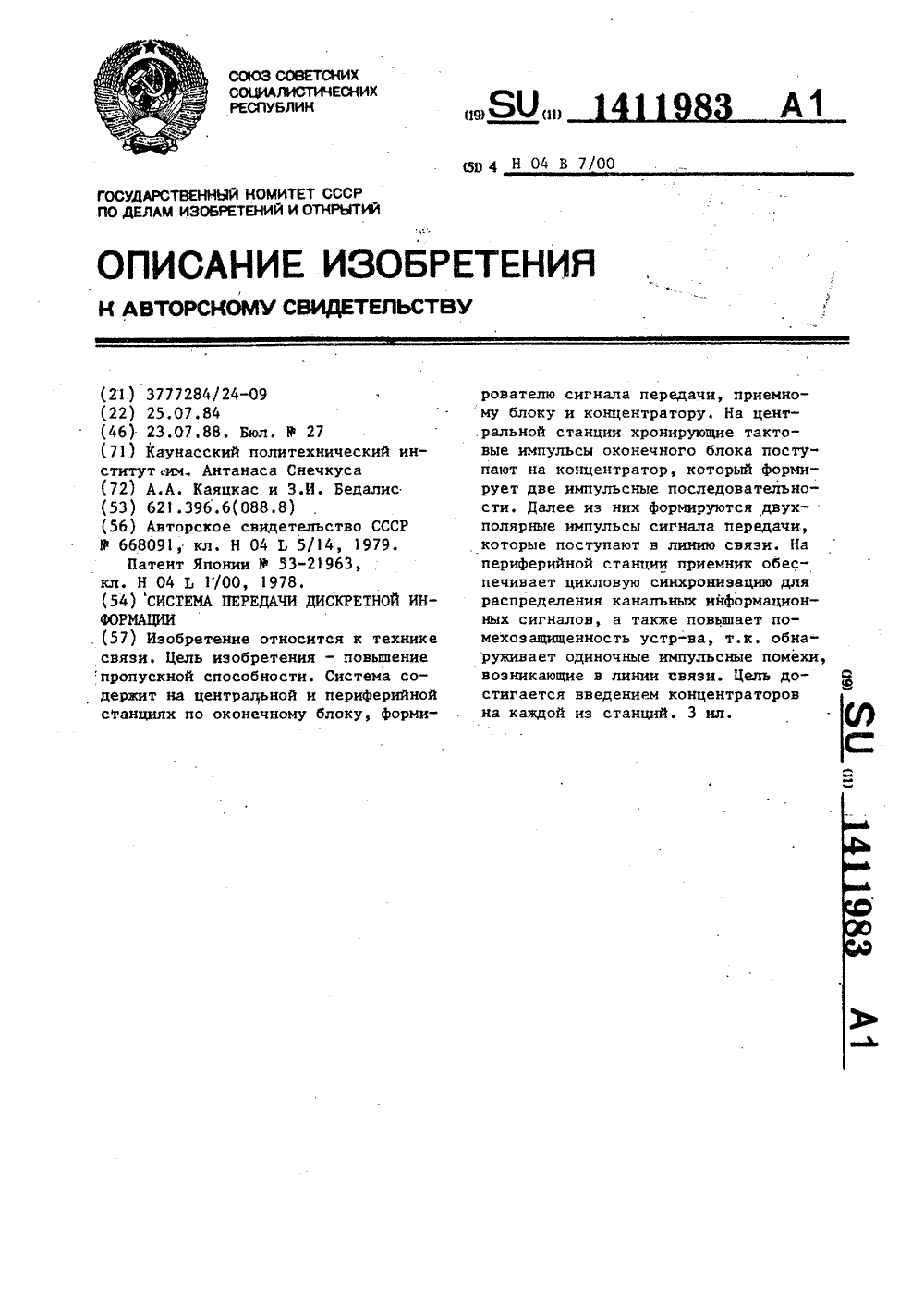

Номер патента: 1411983

Опубликовано: 23.07.1988

Авторы: Бедалис, Каяцкас

МПК: H04B 7/00

Метки: дискретной, информации, передачи

...памяти, поступившие с выхода регистра 25, Мультивибратор 29, который запускается тактовыми импульсами, пред" назначен для опрокидывания триггера 27 в исходное состояние в там случае, если за определенный интервал Т=1/2 Р поступило менее и линейных импульсов. Приемник 18 позволяет обеспечить цикловую синхронизацию для распределения канальных инФормационных сигналов, а также. повышает помехозащищенность устройства, поскольку обнаруживаются одиночные импульсные помехи, возникшие в линии связи. Ф о р м у л а и з обретенияСистема передачи дискретной информации, содержащая на центральной станции оконечный блок, формирователь сигнала передачи, приемный блок, выход которого соединен с входом оконечного блокй, а на периферийной станции -...

Номер патента: 1352625

Опубликовано: 15.11.1987

Авторы: Власкин, Кацман, Каяцкас

МПК: H03K 3/84

Метки: генератор, м-последовательности

...сдвига состоит из группы 11 из (1-1) триггеров, группы 12 из (к-1) триггеров и П-триггера 13. Тактовый вход регистра 1 сдвига че реэ блок 6 регулируемой задержки соединен с шиной 7 тактовых импульсов, Выходы -го и 1-го разрядов регистра 1 соединены с входами сумматора 5 по модулю два, выход которого подключен . к входу первого разряда регистра 1. Выход 1-го разряда регистра 1 подключен к четвертому входу коммутатора 2, выход которого соединен с (1+1)-м входом регистра 1. Первый, второй и35 третий входы коммутатора 2 подключенык шинам 8, 9 и 10.Генератор М-последовательностиработает следующим образом.На шине 10 устанавливают запрещен-, 40ный уровень, например, логическойединицы, а на шине 8 - уровень логического нуля, Информационные...

Номер патента: 1339894

Опубликовано: 23.09.1987

Авторы: Кацман, Каяцкас

МПК: H03M 5/14

Метки: декодирующее

...сброса с выхода анализатора 15. Если они не коррелированы стактовыми сигналами, то можно считать, что при достаточно большом числе сигналов сброса, которые формируются в процессе поиска первого символа входной моды Б , фаза выходногосигнала принимает равновероятно триразличных значения относительно фазысигнала на входах регистров 3 и 4сдвига, что соответствует Ъ=0,2,4в выражении (3). Сигналом с выходаделителя 5 (фиг.4 ь) осуществляютсяперезапись мод Б в буферный регистр7 для управления блоком 10 и тактироНомер такта1 2 3 4 5 6 7 8 9 10 26 0 1 0 1 00 0 1 0 1 0 27 0 0 0 0 1 0 0 0 0 1 Каждые первые два такта формируют укороченную моду, а следующиетри - удлиненную, Этим обеспечиваетсявывод информации на выход мультиплексора 13 с...

Номер патента: 1332554

Опубликовано: 23.08.1987

Авторы: Гвергждис, Каяцкас, Ярутис

МПК: H04L 7/02

Метки: генераторов, синхронизации, тактовых

...первых делителей 3.После установки первых делителей 3 в исходное состояние на их входы поступают тактовые сигналы с выходов входных ключей 2. После делителей 3 сигналы подаются на первые входы фазовых дискриминаторов 4, на другие входы которых поступает сигнал второго делителя 14. Фазовые дискриминаторы 4 вьщают фаэоразностные сигналы между тактовыми колебаниями управляемого генератора 13 и колебаниями выделенных синхросигналов. Эти сигналы усиливаются в усилителях 5, суммируются в сумматоре 6 и поступают на фильтр 11 нижних частот и первыйи второй 8 компараторы.На вход сумматора 6 подается и опорное напряжение с выхода опорного генератора 15. С выходы фильтра 11 нижних частот сигнал подается на входФормула изобретения Устройство...

Номер патента: 1322429

Опубликовано: 07.07.1987

Авторы: Кацман, Каяцкас, Стасюкинас

МПК: H03K 3/84

Метки: м-последовательности, синхронизации

...сумматора 20 по модулю два, выход которого является вторым выходом генератора 4. Устройство работает следующим образом.По шине 28 на Р-входы триггеров 1 и 21 поступает последовательность, представленная на фиг. 2, а на тактовые входы григгеров 1, 21 - последовательности, показанные на фиг. 2 б, в. На прямых выходах триггеров 1 и 21 формируются сигналы согласно фиг. 2, г, д, а на выходе триггера 22 - согласно фиг. 2, е после поступления сигналов с выхода блока 2 регулируемой задержки и Р-триггера 21. При нахождении регистров 15 и 16 генератора 14 в исходном положении в состоянии 000 00 сигнал по шине 32 Пуск (фиг. 2, ж), поступающий с входной шины на КЬ-триггер 3 (фиг. 2, з), выдает нулевой уровень разрешения записи информационного...

Номер патента: 1311000

Опубликовано: 15.05.1987

Авторы: Кацман, Каяцкас

МПК: H03K 3/84

Метки: последовательности, синхронизации

...на и тактов,показаны на фиг.2 д, Сигналы с инверсного выхода триггера 1 поступаютна вход элемента ИХИ-НЕ 14 генератора3, а с прямого выхода - на вход блока 6 задержки. Сигнал "Пуск" (см,фиг.2 ж) положительной полярности поступает на К-входы триггеров 8, 9 и через элемент ИЛИ 5 на К-входы счетчика 3 и триггера 7.Если на выходе блока 12 (фиг.2 з) будет единичный сигнал, то пришедший сигнал "Пуск". подтвердит единичное состояние на выходе элемента ИЛИ 5. Сигнал "Пуск" обнуляет счетчик 3 и триггеры 7, 8 и 9, разрешая прохождение информации через элемент ИЛИ-НЕ 14, и она записывается по так. товым интервалам в регистр 16. На входы блока 12, предсталвяющего собой сумматор по модулю два, поступает информация с выхода блока 6 задержки и выхода...

Номер патента: 1305868

Опубликовано: 23.04.1987

Авторы: Кацман, Каяцкас, Тимофеева

МПК: H03M 7/00

Метки: анализатор, импульсов, кодовых, последовательностей

...последовательностиЬ С,где Ь- длительнэсть строб"импульса,и за "время Ьамплитуда исследуеМого сигнала постоянна и равна Б( ),а строб-импульс аналитически можетбыть аппроксимирован1305 6Единичные импульсы разбалансас выхода компаратора 32 устанавливают БСР-триггер 33 в единичное состояние (фиг. 6 2 )С приходом наС-вход тактового сигнала триггер 33переводится в нулевое состояние(Фиг, 6 2 ). Последовательность импульсов с выхода триггера 33 поступает на триггер 34, где каждый единич.10 ный импульс расширяется по длительности, равной Т, и выдается на выделитель 7 ошибок (Фиг. 6),Триггер 35 предназначен для определения наличия сигнала на выходе15 триггера 33 в прсцессе адаптации ипроизводит альтернативную оценку,есть или нет сигнал на...

Номер патента: 1295525

Опубликовано: 07.03.1987

Авторы: Кацман, Каяцкас

МПК: H03M 5/00, H03M 5/14

Метки: декодирующее

...О,) показаны сигналы на инверсных выходах этих триггеров. Сигналы Б(1) и Б(Т) поступают на нулевой и единичный входы КБ-триггера5, на выходе которого формируется пбследовательность импульсов (фиг.2 и),которая задерживается на один тактпри помощи четвертого РС-триггера 4,на выходах которого формируются последовательности 8(С) и 8(С) (фиг.2 м,Н). В результате суммирования сигналов при помощи элементов ИЛИ-НЕ 7 и8 на общем выходе формируется сигналошибки (фиг,2 о),свидетельствующий онарушении алгоритма кодирования, чтопозволяет производить анализ качества передачи случайного сигнала.Подключение входов КБ-триггера 5может быть обратным, при этом к Пвходу четвертого триггера 4 нужноподключить его инверсный выход,Использование наряду с...

Номер патента: 1195270

Опубликовано: 30.11.1985

Авторы: Каяцкас, Рагаускас, Эймантас

МПК: G01R 23/00

Метки: временной, генератора, зависимости, цифрового, частоты, эталонного

...с последукщим аналого-цифровым преобразованием и суммированием результата цифрового счета количества периодов измеряемой частоты, в течение интервалавремени Т с цифровой величинойточной поправки. С выхода сумматора12 первого измерительного канала дискретную последовательность цифровыхвеличин с периодом Г с помощью за.держки 1 задерживают на ЬГ и выходную цифровую последовательность вумножителе 7 умножают на постоянныйкоэффициент, равный 1С выхода сумматора 13 второго измерительного канала дискретную последовательностьцифровых величин с периодом Т 2 в умножителе 8 умножают на постоянныймарйую последовательность выходныхцифровых величин в умножителе 10 умножают на постоянный коэффициент К 1величину которого устанавливают поусловию...

Номер патента: 1173439

Опубликовано: 15.08.1985

Авторы: Каяцкас, Кирмонас

МПК: G11B 5/09

Метки: воспроизведения, записи, импульсномодулированной, магнитной, широтно

...цель достигается тем, 45 что в устройство для воспроизведения широтно-импульсцомодулированной магнитной записи, содержащее последовательно соединенные головку воспроизведения и усилитель воспроизведения 50 подключенный выходом к первомувходу первого элемента И непосредственно, к входу первого элемента НЕ и к первому входу второго элемента И через блок интегрирования, а к входу 55 второго элемента НЕ и к второму входу первого элемента И - через блокди 4 фереццирования, а также первый и второй формирователи импульсов,подсоединенные входами к выходам перного и второго элементов И, а выходами через последовательно соединенныетриггер и фильтр низкой частоты - квыходной гане, при этом первый элемент И соединен третьим входом...

Номер патента: 858090

Опубликовано: 23.08.1981

Авторы: Каяцкас, Толочка, Улдукис

МПК: G11B 15/46

Метки: движения, ленты, магнитной, скорости, частотно-фазового

...электро двигателя 3 понижалась, а при отставании по Фазе и по частоте скорость электродвигатели 3 повышалась, что позволяет поддерживать постоянную скорость движения магнитной ленты 2. ЗООднако точность стабилизации скорости движения магннтцой ленты 2, обеспечиваемая сигналами управления, вырабатываемьпчи частотным детектором 23 и первым низкочастотным детекто- м ром 11, достаточна только для обеспечения с приемлемой точностью средней скорости движения магнитной ленты 2 и це позволяет получить требуемого значения временной ошибки вос О производимого сигнала информации, особенно ца частотах, значительно превцшаюших частоту сравнения первого низкочастотного Фазового детектора 11, так как величина временной ошиб ки в значительной степени...

Номер патента: 788412

Опубликовано: 15.12.1980

Авторы: Каяцкас, Чинчикас

МПК: H04L 7/08

Метки: генераторов, коммутации, синхронизации, тактовых, узлов, цифровой

...комитета СССР по делам изобретений и от крытий3035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ти фазы на выходе фазового детектора 4 изменяется в зависимости от частоты тактовых сигналов, величины допплеровского сдвига и кратковременных нестабильностей линии, Фазы тактовых сигналов измеряются через интервалы времени, задаваемые источником 8. После установки начального отсчета полученная информации о разности фаз записывается в блок 5 памяти и хранится там. После первого интервала измерения полученная информация о разности фаз тактовых сигналов подается на первый вход блока 6 вычисления, на второй вход которого подается информация о разности фаз после начального отсчета. В блоке 6...

Номер патента: 773946

Опубликовано: 23.10.1980

Авторы: Гвергждис, Каяцкас

МПК: H04L 7/08

Метки: синхронизации

...опроса с выхода формиронателя 17 принимает соответствующее решение. Если измеренная нестабильность входного синхросигнала за стандартный про межуток времени находится в априори допустимых пределах, то решающий блок 19 не выдает никакой. команды управления, в противном случае на выходе решающего блока 19 появляется управляющая команда, которая через соответствующий выход второго коммутатора 12 поступает на входной ключ 1 соответствующего канала синхронизации и отключает этот синхросигнал от входа, Работа первого коммутатора 10 и второго коммутатора 12 управляется блоком 14, который каждый раэ после окончания цикла работы переключает первый и второй коммутаторы 10 и 12 на другой канал. Таким образом повышается надежность синхронизации...

Номер патента: 773945

Опубликовано: 23.10.1980

Авторы: Валенис, Гвергждис, Каяцкас

МПК: H04L 7/08

Метки: взаимной, генераторов, связи, сети, синхронизации, тактовых

...узлов. Эти сигналы поступают на одни входы модуляторов 5, на другие входы которых подается местная тактовая частота с выхода управляемо го генератора 14, В модуляторе 5 преобразованный фазоразностный сигнал фазовых дискриминаторов 4 в импульсный сигнал поступает в счетчики 6, а затем на одни входы ключей 8. На другие входы ключей 8 подается управляющий сигнал перезаписи результата первого измерения с выхода Формирователя 7, в результате чего состояние счетчика 6 после пеРвого измерения переносится вблок 9 и там хранится все время работы устройства. Выходы блоков 9и счетчиков б подключены к однимвходам блоков 10, на другие входыкоторых подается сигнал опроса состояния с выхода формирователя 12,который вырабатывает импульсы опроса...

Номер патента: 731467

Опубликовано: 30.04.1980

Авторы: Каяцкас, Талочка, Улдукис

МПК: G11B 15/46

Метки: движения, ленты, магнитной, скорости, средней, частотно-фазового

...рассматриваемой части устройства при пропадании контрольного сигнала, поступающего с магнитной ленты. Сигнал с ограничителя 21 через первый согласующий узел 22, формирующий на выходе уровень логического нуля, поступает на четвертый вход 28 схемы 2 Х 2 И - ИЛИ - НЕ 24 и запрещает проход сигналов с частотного таходатчика 16, поступающих через согласующее устройство 37 на третий вход схемы 2 Х 2 И - ИЛИ - НЕ 24.В то ке время уровень логического нуля с выхода первого согласующего узла 22 поступает на вход первого инвертора 23, формирующего сигнал с уровнем логической единицы, который подается на первый вход схемы 2 х 2 И - ИЛИ - НЕ 24 и разрешает проход контрольных сигналов, поступающих с выхода второго инвертора 36 на второй вход 26...

Номер патента: 696620

Опубликовано: 05.11.1979

Авторы: Гвергждис, Каяцкас, Ярутис

МПК: H04L 7/02

Метки: генераторов, синхронизации, тактовых

...4, и усилителей 5, сумматор 6, фильтр 7 нижних частот, управляемыйгенератор 8, второй делитель 9 частоты, опорныйгенератор 10, пороговый блок 11,Устройство синхронизации тактовых генераторов работает следующим образом,На первый вход входных ключей 2 подаетсясигнал тактовой частоты, который выделяетсяиз поступающих импульсных потоков интеграль.ной сети связи. Эти тактовые сигналы также подаются на один из входов блоков 1 управления.На другой вход входных ключей 2 подается управляющий сигнал с одного нз выходов блоков1, через другие входы которых подаются соответствующие сигналы начальной установки дели.телей 3, чтобы избежать неопределенности состояния в начальный момент времени.После установки, делителей 3 в исходное состояние на...
