Преобразователь перемещения в код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1267617
Автор: Вохмянин
Текст

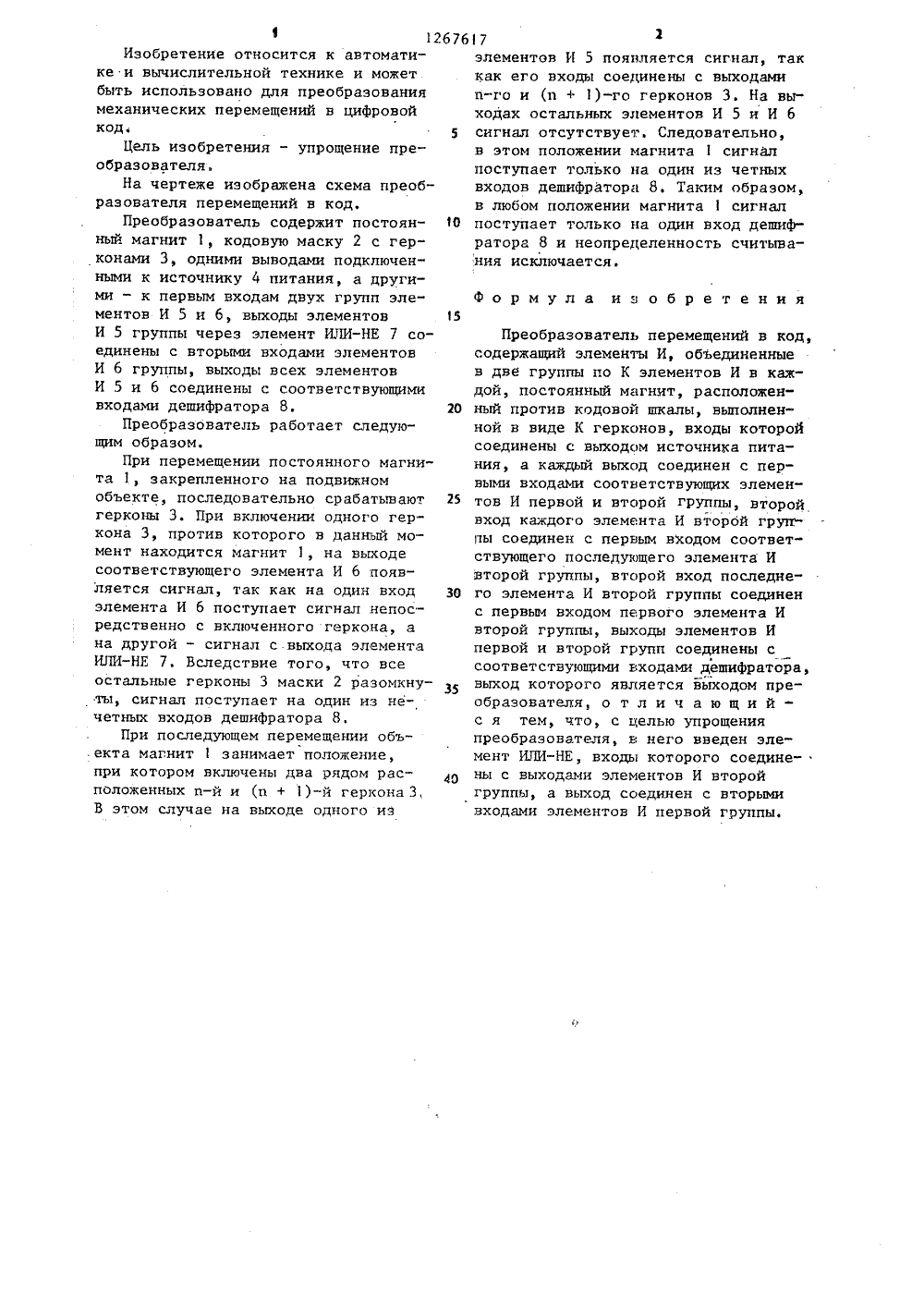

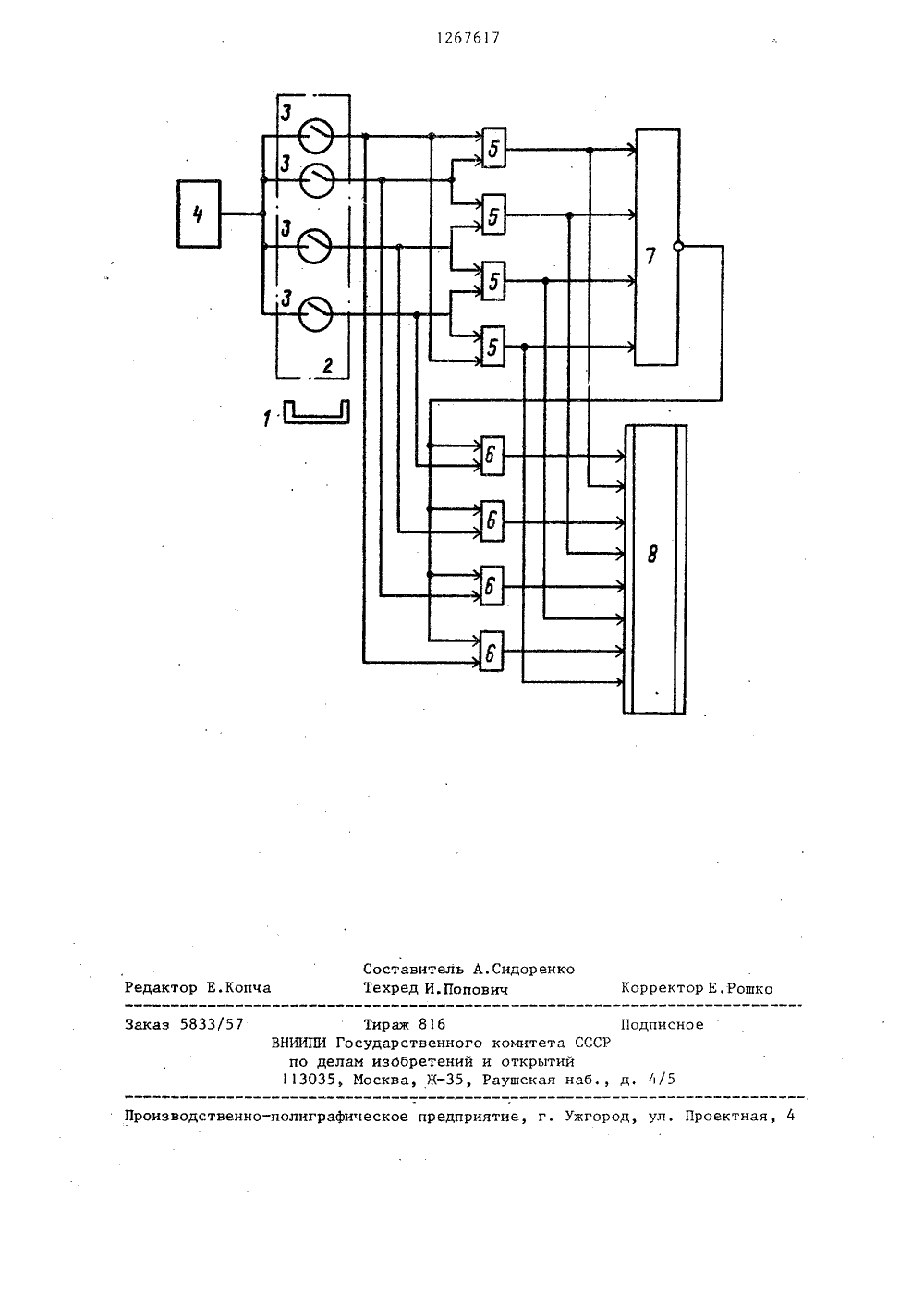

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 617 3 М 1/28 УДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ЗОБРЕТЕНИЯ ЛЬСТВУ 4 етельство СССРС 9/00, 1974.ельство СССРС 9/00, 1979.Ь ПЕРЕМЕЩЕНИЙ В КОД(54) ПРЕОБРАЗОВАТЕЛ жет быть использовано для преобразования механических перемещений в цифровой код. Целью изобретения является упрощение преобразователя. Дляэтого в преобразователь, содержащий,источник питания, кодовую шкалу, выполненную в виде К герконов, двегруппы элементов И по К элементов Ив каждой и дешифратор, введен элемент ИЛИ-НЕ. Цель изобретения достигается за счет оптимального распределения выполняемых функций между групами элементов И.ил.1 12676Изобретение относится к автоматике и вычислительной технике и может быть использовано для преобразования механических перемещений в цифровой код. 5Цель изобретения - упрощение преобразователя.На чертеже изображена схема преобразователя перемещений в код.Преобразователь содержит постоян- О ный магнит 1, кодовую маску 2 с герконами 3, одними выводами подключенными к источнику 4 питания, а другими - к первым входам двух групп эле" ментов И 5 и б, выходы элементов 5 И 5 группы через элемент ИЛИ-НЕ 7 соединены с вторыми входами элементов И б группы, выходы всех элементов И 5 и б соединены с соответствующими входами дешифратора 8. 20Преобразователь работает следующим образом.При перемещении постоянного магнита 1, закрепленного на поцвижном объекте, последовательно срабатывают 25 герконы 3. При включении одного геркона 3, против которого в данный момент находится магнит 1, на выходе соответствующего элемента И б появляется сигнал, так как на один вход 30 элемента И б поступает сигнал непосредственно с включенного геркона, а на другой - сигнал с.выхоца элемента ИЛИ-НЕ 7. Вследствие того, что все остальные герконы 3 маски 2 разомкнуты, сигнал поступает на один из нечетных входов дещифратора 8.При последующем перемещении объ.екта магнит 1 занимает положение, при котором включены два рядом расположенных п-й и (и + 1)-й геркона 3, В этом случае на выходе одного из 72элементов И 5 появляется сигнал, таккак его входы соединены с выходамии-го и (и + 1)-го герконов 3, На выходах остальных элементов И 5 и И бсигнал отсутствует. Следовательно,в этом положении магнита 1 сигналпоступает только на один из четныхвходов дешифратора 8, Таким образом,в любом положении магнита 1 сигналпоступает только на один вход дешифратора 8 и неопределенность считывания исключается,Формула из обретенияПреобразователь перемещений в код, содержащий элемеиты И, объединенные в две группы по К элементов И в каждой, постоянный магнит, расположенный против кодовой шкалы, выполненной в виде К герконов, входы которой соединены с выходом источника питания, а каждый выход соединен с первыми входами соответствующих элемен" тов И первой и второй группы, второй вход каждого элемента И вторбй груп пы соединен с первым входом соответствующего последующего элемента И второй группы, второй вход последнего элемента И второй группы соединен с первым входом первого элемента И второй группы, выходы элементов И первой и второй групп соединены с соответствующими входами дешифратора, выход которого является выходом преобразователя, о т л и ч а ю щ и й - с я тем, что, с целью упрощения преобразователя, в него введен элемент ИЛИ-НЕ, входы которого соединены с выходами элементов И второй группы, а выход соединен с вторыми входами элементов И первой группы,12 б 7617 оставитель А, Сидоренкоехред И.Попович орректор Е.Рошк Е.Коп а Подписно каз 5833 5 л. Проектная, 4 Производственно-полиграфическое предприятие, г. Ужго Тираж НИИПИ Государс по делам изоб 113035, Москвавенного комитета СССРетений и открытийЖ, Раушская наб.,
СмотретьЗаявка
3905338, 30.05.1985
ВОХМЯНИН ВЛАДИСЛАВ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H03M 1/28
Метки: код, перемещения
Опубликовано: 30.10.1986
Код ссылки
