Келтуяла
Преобразователь частотно-модулированного кода
Номер патента: 1809538
Опубликовано: 15.04.1993
Авторы: Келтуяла, Смирнов
МПК: H03M 5/12
Метки: кода, частотно-модулированного
...срезу инвертированного нулевого битанизкого уровня входной информации, тактирующему инвертированный нулевой бит низкого уровня задержанной информации, формируется передний срез паузы, а ее задний фронт формируется по срезу инвертированного нулевого бита .низкого уровня задержанной информации, на который реагирует установочный вход триггера 5. Пауза в сигналах, поступающих на входы элемента 7 И, порождены нулевыми битами ЧМ-кода высокого и низкого уровня соответственно, Элемент 7 И осуществляет логическое умножение поступающих на него сигналов, формируя сигнал, каждая пауза в котором соответствует нулевому биту, но имеет длительность меньше такта. Расширитель 8 импульсов уширяет паузы до длительности такта, в результате чего формируется...
Преобразователь частотно-модулированного кода
Номер патента: 1809537
Опубликовано: 15.04.1993
Авторы: Келтуяла, Смирнов
МПК: H03M 5/12
Метки: кода, частотно-модулированного
...7 импульсов уширяет импульсы с длительностью в половину тактаподлительности полного такта, в результатечего формируется код 68 Н.8 предлагаемом преобразователе импульсы сигналов, подаваемых на входытриггеров, не короче половины такта входной ЧМ-информации, поэтому он способенпреобразовывать ЧМ-информацию, имеющую длительность полутакта, равную минимальной рабочей длительности входных импульсов триггеров, Тем самым предлагаемый преобразователь характеризуется более высоким быстродействием по сравнению с преобразователем-прототипом.Следует подчеркнуть, что предлагаемый преобразователь осуществляет преобразование ЧМ-кода в код БВН, не обязательно требуя для этого выделения тактовых импульсов. В тех случаях, когда для функционирования...

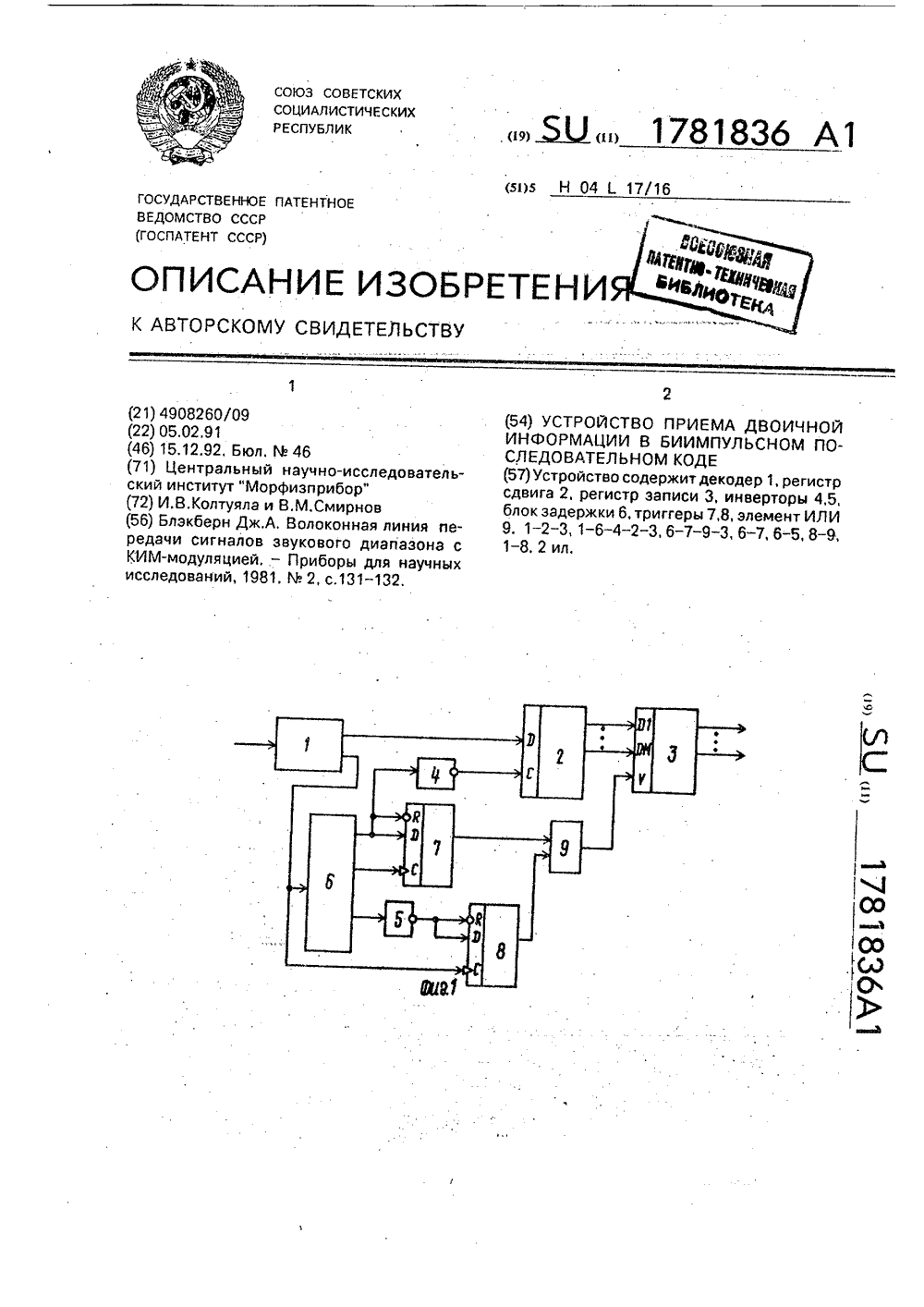

Устройство приема двоичной информации в биимпульсном последовательном коде
Номер патента: 1781836
Опубликовано: 15.12.1992
Авторы: Келтуяла, Смирнов
МПК: H04L 17/16
Метки: биимпульсном, двоичной, информации, коде, последовательном, приема
...изобретения заключается вет импульсы с частотой в 20 раз большей 50 декодировании входных данных и выделетактовой частоты. Эти импульсы считаются нии из них тактовых импульсов, последуюв триггере и первом счетчике, Первый эле- щем сдвиге декодированных данных имент И, перемножая импульсы с вь 1 ходом перезаписи их по сигналу, полученному впервого счетчика и триггера, вырабатывает результате сложения тактовых импульсов,тактовые импульсы, расположенные в сере протактированных задерканными тактовь 1 динетактовогоинтервала. Этими импульса- ми импульсами, с задержэннь 1 м сигналом,ми входные данные сдвигаются сдвиговым являющимся результатом тактирования инрегистром. Каждое слово данных содержит вертированных тактовых импульсов задер 3...
Устройство приема двоичной информации в последовательном коде
Номер патента: 1771075
Опубликовано: 23.10.1992
Авторы: Келтуяла, Смирнов
МПК: H04L 17/16
Метки: двоичной, информации, коде, последовательном, приема
...подформировывает импульсы входного сигнала для их записи в регистр сдвига. Счетчик считает тактовые импульсы и вырабатывает импульс переноса через число тактов, равное числу разрядов в слове, По этому импульсу происходит перезапись информации из регистра сдвига в регистр записи. Регистр сдвига сдвигает последовательный код, а регистр записи хранит параллельный код до поступления следующего слова. Для надежного восстановления синхронизации при поступлении первого же синхроимпульса в данном устройстве пауза должна иметь длительность не менее длительности слов данных, поскольку в противном случае ее нельзя гарантированно отличить от информационного слова. Таким образом, например, для передачи М=15 информационных разрядов требуется 2 М+2=32...
Селектор групп мод волоконного световода
Номер патента: 1675818
Опубликовано: 07.09.1991
Авторы: Егоров, Келтуяла, Смирнов
МПК: G02B 6/28
Метки: волоконного, групп, мод, световода, селектор
...работзом,Оптический пучоного световода 2 полинзу 1, коллимируетельно отражаетсямощью набора часотражателей. Путемопереженные оптиче1-го отражателя посволоконный световоградиентной линзойоптических пучков. Пстий в отражателях 4 4ает следующим обра- у к от входного волокон й ступает в градиентную тся и затем последоваи винтетируется с потично пропускающих наклона отражателей а ские пучки от каждого тупают в 1-й выходной д за счет фокусировки отраженных обратно ри этом радиусы отверопределя ют соотноше)пс Составитель А,ШмалькоРедактор Н.Бобкова Техред М,Моргентал Корректор Т,Малец Подписноеитета по изобретениям и открытиям при ГКНТ СССРва, Ж, Раушская наб., 4/5 каз 3000 ВНИИПИ Госуда Гираж рственного ком 113035, Моск...
Преобразователь кода миллера
Номер патента: 1510092
Опубликовано: 23.09.1989
Авторы: Исаев, Келтуяла, Пономарев
МПК: H03M 5/12
...своих входах (фиг,2 с, т, у) .Одновибратор 14 по задним фронтам импульсов вырабатывает импульсы низкого уровня длительностью в один тактовый интервал (фиг2 ф), Мультиплексор 15 по комбинации сигналов на своих адресных входах пропускают сигналы с соответствующего входа на выход: при комбинации 00 - с первого входа, 01 - второго, 10 - третьего и 11 - четвертого.Таким образом, на выходе мультиплексора 15 формируются тактовые импульсы (фиг.2 р).Изобретение позволяет повысить быстродействие преобразователя кода Миллера за счет запоминания логических состояний входного сигнала, следующих за перепадом входного сигнала и совпадающих со значениями входного сигнала, задержанных на четверть тактового периода, и стробирования полученными импульсами...
Преобразователь кода
Номер патента: 1372624
Опубликовано: 07.02.1988
Авторы: Исаев, Келтуяла
МПК: H03M 5/12
Метки: кода
...3 и второй 4 элементы ИСКШОЧАЮЩЕЕ ИЛИ.Задержка элемента 1 по первому 15 выходу лежит в пределах от суммы задержек в триггере 2 и первом элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 3 до этой же суммы плюс тактовый интервал . Задержка элемента 1 по второму выходу может 20 лежать в пределах от величины задержки в элементе 3 плюс половина тактового интервала до величины задержки в элементе плюс тактовый интервал .Преобразователь кода работает следующим образом.На вход 5 преобразователя поступают данные о коде Манчестер 11.г (фиг,2 а), соответствующие логической информации (фиг.2 б). Элемент 1 за держки задерживает входные данные (фиг.2 в). Элемент ИСКЛЮЧАКЗЦЕЕ ИЛИ 3 суммирует по модулю два сигналы на своих входах (фиг.2 г). Триггер 2 тактирует этим сигналом...
Преобразователь кода
Номер патента: 1363476
Опубликовано: 30.12.1987
Авторы: Исаев, Келтуяла
МПК: H03M 5/12
Метки: кода
...1 задержки в преобразователе по Фиг,2 выбирается таким,чтобы задержка по его второму выходу была больше, чем 1/2 тактовогоинтервала плюс задержка в двух триггерах минус задержка по первому выходу этого элемента 11,и меньше, чем тактовый интервал плюс задержка в двух триггерах минус задержка по его первому выходу. При этом .в триггере 2 (фиг,2) входные сигналы (Фиг.За) тактируются задержанными данными (Фиг.Зв) и устанавливают по переднему Фронту задержанных данных на выходе триггера 2 высокий уровень, когда во входных данных высокий уровень (фиг.Зз). В триггере 3 входные данные (Фиг.За) тактируются проинвертированными задержанными данными и устанавливают по заднему фронту задержанных данных на, инверсном выходе триггера 3...
Преобразователь кода
Номер патента: 1332536
Опубликовано: 23.08.1987
Автор: Келтуяла
МПК: H03M 5/12
Метки: кода
...кода; на фиг.2- временные диаграммы его работы.Преобразователь кода содержит ге нератор 1 импульсов, триггер 2, элемент НЕ 3, первый 4 и второй 5 элементы И. Кроме того, преобразователь имеет вход 6 и вьжод 7.Преобразователь кода работает сле б дующим образом.Генератор 1 импульсов вырабатывает тактовые импульсы (фиг.2 а) с периодом следования, равным тактовому периоду входных данных (фиг.25), и 20 скважностью, равной двум. Элемент НЕ 3 инвертирует входные данные, Полученный в результате этого сигнал тактирует триггер 2 по передним фронтам инвертированных и задержанных на время, большее времени задержки сигнала в элементе И, тактовых импульсов. Элемент И 4 пропускает на Я-вход триггера 2 тактовые импульсы при наличии высокого...
Преобразователь кода
Номер патента: 1325707
Опубликовано: 23.07.1987
Авторы: Исаев, Келтуяла
МПК: H03M 5/12
Метки: кода
...выходу от 1/2 тактового интервала минус задержка в элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 2 до тактового интервала минус задержка в элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 2, а по второму - от нуля до времени задержки по первому входу. Преобразователь кода работает сле дующим образом.На вход 5 преобразователя поступают данные в коде Манчестер-П (фиг.2 а), содержащие логическую информацию(фиг.2 б). Элемент 1 задержки задержи-,вает входные данные (фиг.2 в), Результирующий сигнал с выхода элементаИСКЛЮЧАЮЩЕЕ ИЛИ 2 (фиг,2 г) представляет собой задержанные данные, если на выходе 6 преобразователя низкий уровень, и инвертированные задержан 15 ные данные, если на выходе 6 преобразователя высокий уровень. Этим сигнаналом тактируются входные данные в триггере 4. Таким...
Преобразователь кода
Номер патента: 1290533
Опубликовано: 15.02.1987
Авторы: Исаев, Келтуяла
МПК: H03M 5/12
Метки: кода
...когда сигнал в коде БВНимеет высокий уровень и инвертированные импульсы,. когда сигнал в коде БВН имеет низкий уровень,. т,е: навыходе преобразователя формируется сигнал в коде "Манчестер 11фиг,2 е,ж). Если элементы И-НЕ 3 и 4 реализованы на раз,яичных элементных базах, то возможно такое положение, при котором эти элементы имеют настолько разные характеристики, что при изменении внешних условий (например, температуры или напряжения питания) возникает ситуация, когда время задержки сигнала в элементе И-НЕ 4 при установлении высокого уровня на его выходе меньше времени задержки в элементе И-НЕ 3 при установлении на его выходе низкого уровня. В этом случае в выходном сигнале могут появиться ложные импульсы с длительностью...
Преобразователь кода
