Преобразователь импульсно-кодомодулированных сигналов в дельта-модулированные сигналы

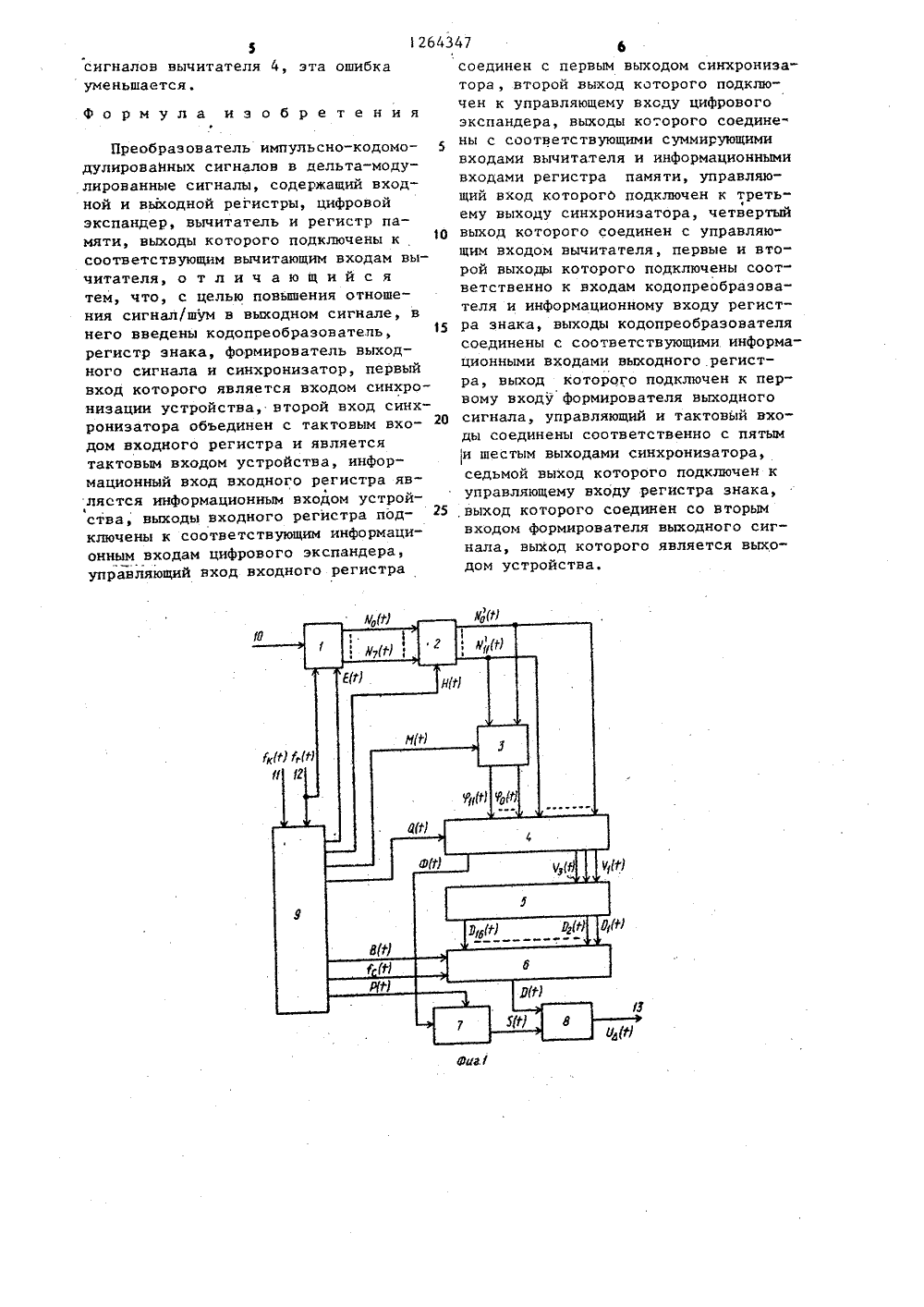

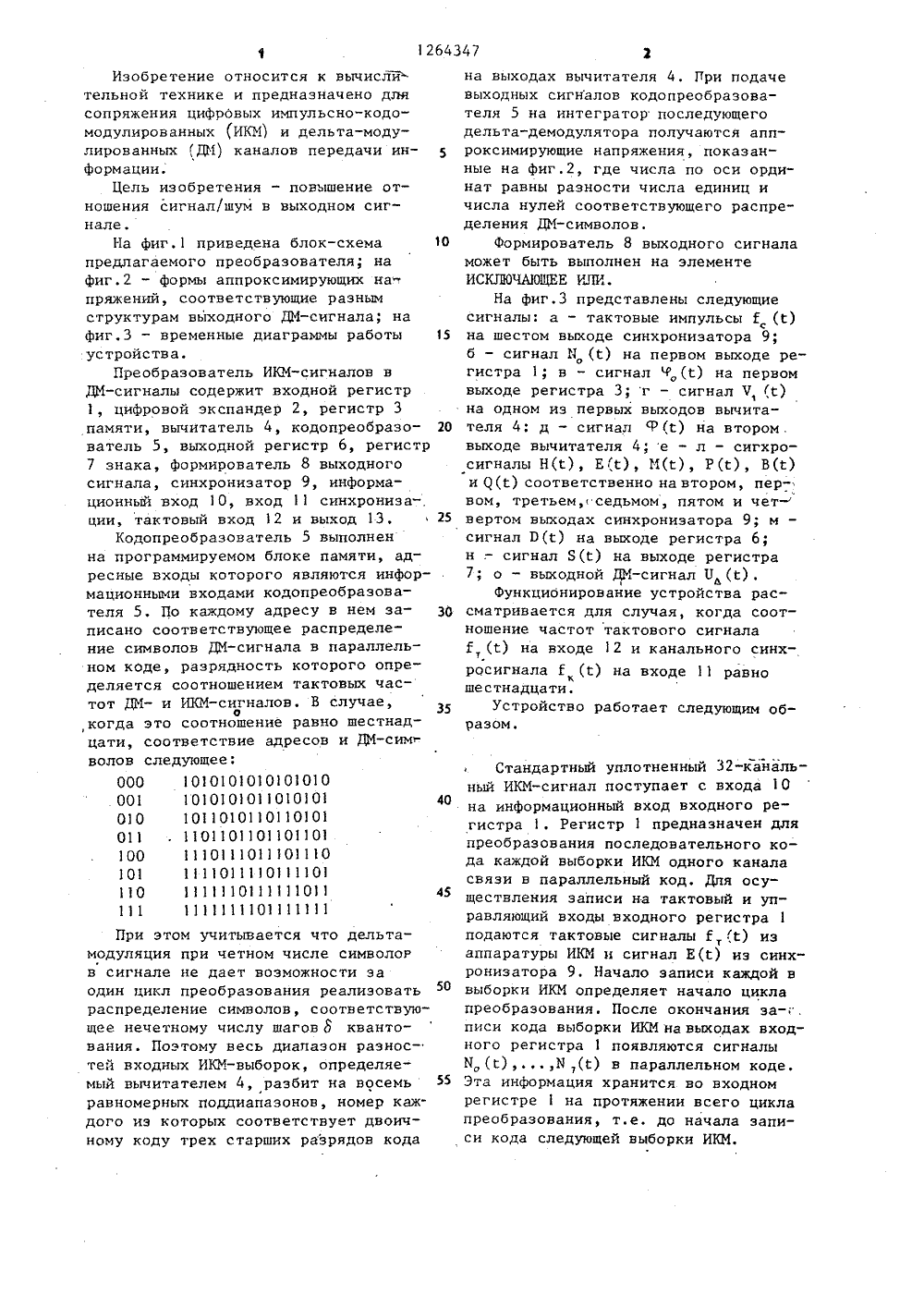

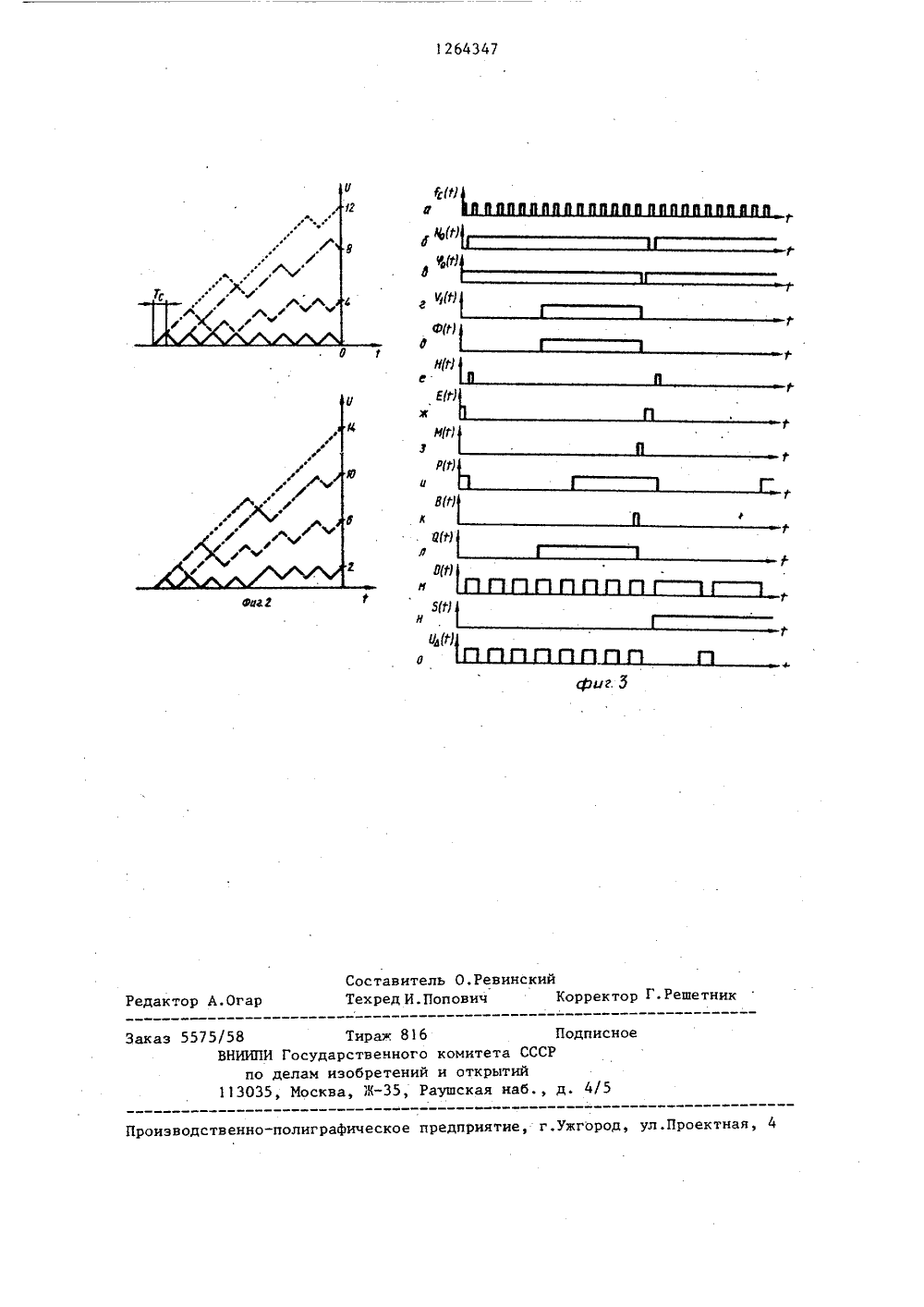

ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ ИОТКРЫТИЙ ТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Рижский ордго Знамени политим. А,Я.Пельше(57) Изобретение относится к вычислительной технике, Его использование для сопряжения цифровых импульсно-кодомодулированных и дельта-модулированных каналов передачи информации позволяет повысить отношениесигнал/шум в выходном сигнале Преобразователь содержит входной и выходной регистры, цифровой экспандер,регистр памяти и вычислйтель. Введение синхронизатора, регистра знака,кодопреобразователя и формирователявыходного сигнала обеспечивает уменьшение ошибки аппроксимации линейноизменяющегося сигнала. 3 ил, 126434740 45 50 55 Изобретение относится к вычислительной технике и предназначено длясопряжения цифровых импульсно-кодомодулированных (ИКМ 1 и дельта-модулированных (Д 33) каналов передачи информации,Цель изобретения - повышение отношения сигнал/шум в выходном сигнале.На фиг.1 приведена блок-схемапредлагаемого преобразователя; нафиг.2 - формы аппроксимирующих напряжений, соответствующие разнымструктурам выходного ДМ-сигнала; нафиг.3 - временные диаграммы работыустройства.Преобразователь ИКМ-сигналов вДМ-сигналы содержит входной регистр1, цифровой экспандер 2, регистр 3памяти, вычитатель 4, кодопреобразователь 5, выходной регистр 6, регистр7 знака, формирователь 8 выходногосигнала, синхронизатор 9, информационный вход 10, вход 11 синхронизации, тактовый вход 12 и выход 13.Кодопреобразователь 5 выполненна программируемом блоке памяти, адресные входы которого являются информационными входами кодопреобразователя 5. По каждому адресу в нем записано соответствующее распределение символов ДМ-сигнала в параллельном коде, разрядность которого определяется соотношением тактовых частот ДМ- и ИКМ-сигналов. В случае,,когда это соотношение равно шестнадцати, соответствие адресов и ДИ-символов следующее:000 1010101010101010001 1010103011010101010 1011010110110101011 , 1101101101101101100 1110111011103110101 111101111011101110 1311310111111031111 1111111101311111 При этом учитывается что дельта- модуляция при четном числе символов в сигнале не дает возможности за один цикл преобразования реализовать распределение символов, соответствующее нечетному числу шагов о квантования. Поэтому весь диапазон разностей входных ИКМ-выборок, определяемый вычитателем 4, разбит на восемь равномерных поддиапазонов, номер каждого из которых соответствует двоичному ходу трех старших разрядов кода 5 10 15 20 25 30 35 на выходах вычитателя 4. Зари подачевыходных сигналов кодопреобразователя 5 на интегратор последующегодельта-демодулятора получаются аппроксимирующие напряжения, показанные на фиг.2, где числа по оси ординат равны разности числа единиц ичисла нулей соответствующего распределения ДМ-символов.Формирователь 8 выходного сигналаможет быть выполнен на элементеИСКЛЮЧА 303 ЦЕЕ ИЛИ.На фиг.З представлены следующиесигналы: а - тактовые импульсы Е (1)сна шестом выходе синхронизатора 9;б - сигнал 31,(г.) на первом выходе регистра 1; в - сигнал ,(с) на первомвыходе регистра 3; г - сигнал Ч, (С)на одном из первых выходов вычитателя 4: д - сигнал Р(с) на втором.выходе вычитателя 4; е - л - сигхросигналы Н Е,е) М(е), Р(с), Ви Я(г.) соответственно на втором, первом, третьем, седьмом, пятом и чет-вертом выходах синхронизатора 9; мсигнал П(С) на выходе регистра б;н . - сигнал Б(С) на выходе регистра7; о - выходной ДМ-сигнал 33 (1),Функционирование устройства рассматривается для случая, когда соотношение частот тактового сигналаГ,(Т) на входе 12 и канального синхросигнала й (е) на входе 11 равношестнадцати,Устройство работает следующим образом. Стандартный уплотненный 32-кайальный ИКМ-сигнал поступает с входа 1 0на информационный вход входного регистра 1. Регистр 1 предназначен дляпреобразования последовательного кода каждой выборки ИКМ одного каналасвязи в параллельный код. Для осуществления записи на тактовый и управляющий входы входного регистра 1подаются тактовые сигналы Е, ,С) изаппаратуры ИКМ и сигнал Е(й) иэ синхронизатора 9. Начало записи каждой в выборки ИКМ определяет начало цикла преобразования. После окончания за-. писи кода выборки ИКМ на выходах входного регистра 1 появляются сигналы ИИ, в параллельном коде. Эта информация хранится во входном регистре 1 на протяжении всего цикла преобразования, т.е. до начала записи кода следующей выборки ИКИ.264 3сигналов вычитателя 4, эта ошибкауменьшается. Ф о р м у л а изобретения Преобразователь импульсно-кодомо дулированных сигналов в дельта-модулированные сигналы, содержащий входной и выходной регистры, цифровой экспандер, вычитатель и регистр памяти, выходы которого подключены к соответствующим вычитающим входам вычитателя, о т л и ч а ю щ и й с я тем, что, с целью повышения отношения сигнал/шум в выходном сигнале, в него введены кодопреобразователь, регистр знака, формирователь выходного сигнала и синхронизатор, первый вход которого является входом синхронизации устройства, второй вход синхронизатора объединен с тактовым входом входного регистра и является тактовым входом устройства, информационный вход входного регистра являстся информационным входом устройства, выходы входного регистра подключены к соответствующим информационным входам цифрового экспандера, управляющий вход входного регистра 347соединен с первым выходом синхронизатора, второй выход которого подключен к управляющему входу цифровогоэкспандера, выходы которого соединены с соответствующими суммирующимивходами вычитателя и информационнымивходами регистра памяти, управляющий вход которогО подключен к третьему выходу синхронизатора, четвертыйвыход которого соединен с управляющим входом вычитателя, первые и второй выходы которого подключены соот"ветственно к входам кодопреобразователя и информационному входу регистра знака, выходы кодопреобразователясоединены с соответствующими информационными входами выходного регистра, выход которого подключен к первому входу Формирователя выходногосигнала, управляющий и тактовый входы соединены соответственно с пятыми шестым выходами синхронизатора,седьмой выход которого подключен куправляющему входу регистра знака,,выход которого соединен со вторымвходом Формирователя выходного сигнала, выход которого является выходом устройства,Государственного коделам изобретений и Москва, Ж, Рауш тета СС крытий ая наб.
