Микропрограммное устройство управления

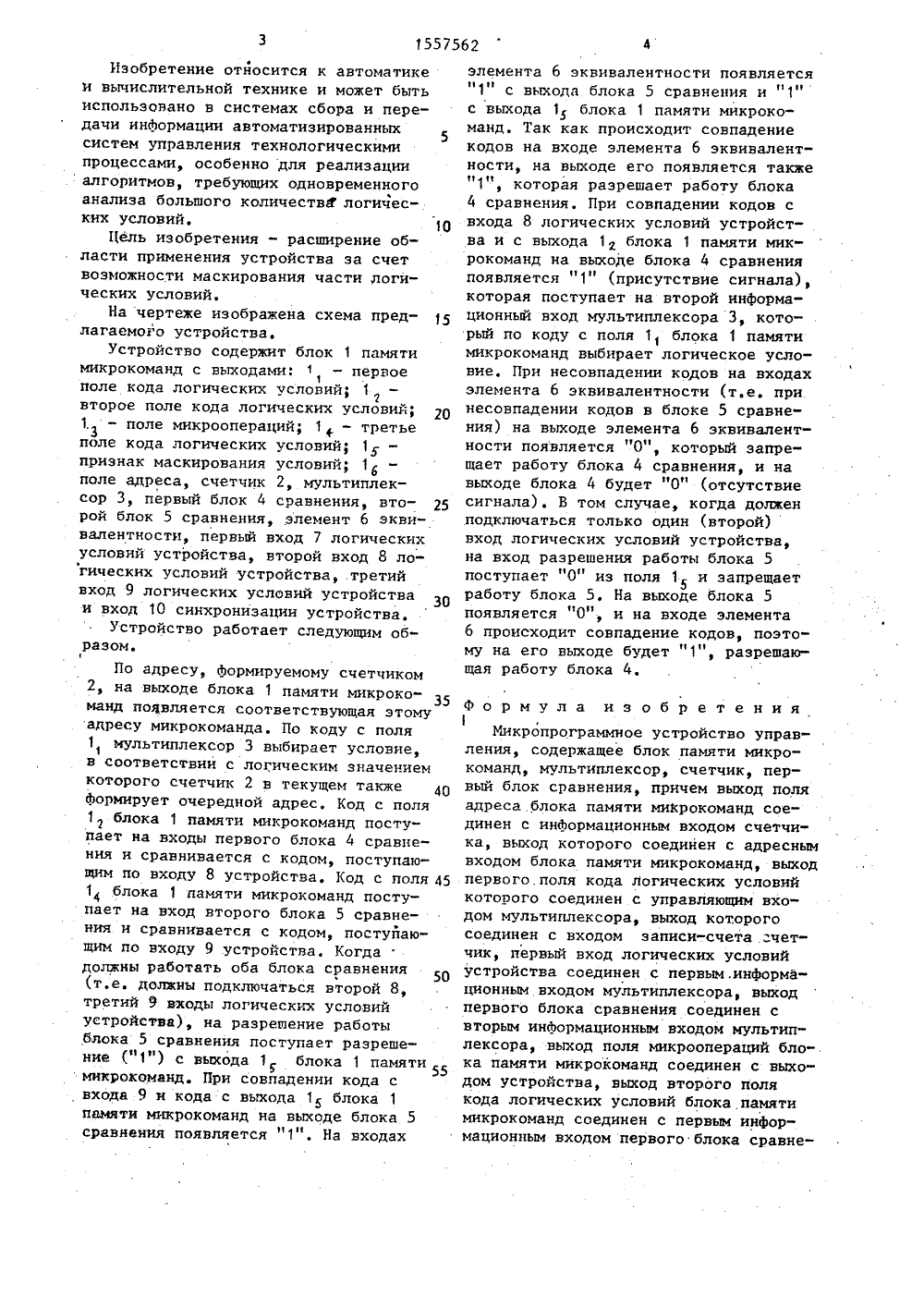

(51) 5 С Об Р 922 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ПНТ СССР ИЗОБРЕТЕН 0 5563/2401.8604 90 истемахавтомат вано Форм зирлоги В 14но-иссле ния тех собенно и есоюзный научпроектно-конгеофизическихиспытаний идочных скважМ,Власова1.3 (088,8) и и трукторск методов онтроля н нг т ко из с ре с н ие обл зора а счет возмеских условилакпамят ирова(57) Изобтике и выч ОЕ УСТРОЙСТВО ьтиплексор ия, элемент ение отн Цел остигаетсяовокупности пвеуказа омат хнике сли(21) 4 (22) 0 (46) 1 (71) В ва ватель- че й ин- ли сследо- вр Йтега- ва ть использ передачи и нных систе скими проц зации алго еменнога а ссами, оитмов, трализа болусловий ости мас Устройс крокома первый б эквива. омощью вь изнаковво сод, счблокентно ененияя логиржитчик 2,Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах сбора и передачи информации автоматизированных систем управления технологическими процессами, особенно для реализации алгоритмов, требующих одновременного анализа большого количествФ логичес-. ких условий, 10Цель изобретения - расширение области применения устройства за счет возможности маскирования части логических условий.На чертеже изображена схема предлагаемого устройства.Устройство содержит блок 1 памяти микрокоманд с выходами: 1 - первое поле кода логических условий; 1 второе поле кода логических условий;1, - поле микроопераций; 1 - третье поле кода логических условий; 1 - признак маскирования условий; 1 поле адреса, счетчик 2, мультиплексор 3, первый блок 4 сравнения, вто рой блок 5 сравнения, элемент 6 эквивалентности, первый вход 7 логических условий устройства, второй вход 8 ло- Вгических условий устройства, .третий вход 9 логических условий устройства и вход 10 синхронизации устройства,Устройство работает следующим образом.По адресу, формируемому счетчиком2, на выходе блока 1 памяти микроко 35манд появляется соответствующая этомуадресу микрокоманда. По коду с поля1, мультиплексор 3 выбирает условие,в соответствии с логическим значениемкоторого счетчик 2 в текущем также 4 Оформирует очередной адрес, Код с поля1 блока 1 памяти микрокоманд поступает на входы первого блока 4 сравнения и сравнивается с кодом, поступающим по входу 8 устройства, Код с поля 4514 .блока 1 памяти микрокоманд поступает на вход второго блока 5 сравнения и сравнивается с кодом, постуйающим по входу 9 устройства. Когдадолжны работать оба блока сравнения(т,е. должны подключаться второй 8,третий 9 входы логических условийустройства), на разрешение работыблока 5 сравнения поступает разрешение ("1") с выхода 1 блока 1 памяти55микрокоманд. При совйадении кода свхода 9 и кода с выхода 1 блока 1 памяти микрокоманд на выходе блока 5 сравнения появляется "1". На входах элемента 6 эквивалентности появляется"1" с выхода блока 5 сравнения и " 1"с выхода 1 блока 1 памяти микрокоманд, Так как происходит совпадениекодов на входе элемента 6 эквивалентности, на выходе его появляется также"1", которая разрешает работу блока4 сравнения. При совпадении кодов свхода 8 логических условий устройства и с выхода 1 блока 1 памяти микрокоманд на выходе блока 4 сравненияпоявляется " 1" (присутствие сигнала),которая поступает на второй информационный вход мультиплексора 3, который о коду с поля 11 блока 1 памятимикрокоманд выбирает логическое условие, При несовпадении кодов на входахэлемента 6 эквивалентности (т.е. принесовпадении кодов в блоке 5 сравнения) на выходе элемента 6 эквивалентности появляется "О", который запрещает работу блока 4 сравнения, и навыходе блока 4 будет "О" (отсутствиесигнала). В том случае, когда долженподключаться только один (второй)вход логических условий устройства,на вход разрешения работы блока 5поступает "О" из поля 1 и запрещаетработу блока 5. На выходе блока 5появляется "О", и на входе элемента6 происходит совпадение кодов, поэтому на его выходе будет " 1", разрешающая работу блока 4,Формула изобретения 1Микропрограммное устройство управления, содержащее блок памяти микро- команд, мультиплексор, счетчик, первый блок сравнения, причем выход поля адреса блока памяти микрокоманд соединен с информационным входом счетчика, выход которого соединен с адресным входом блока памяти микрокоманд, выход первого. поля кода логических условий которого соединен с управляющим входом мультиплексора, выход которого соединен с входом записи-.счета .:четчик, нервый вход логических условий устройства соединен с первым,информационным входом мультиплексора, выход первого блока сравнения соединен с вторым информационным входом мультиплексора, выход поля микроопераций бло-. ка памяти микрокоманд соединен с выходом устройства, выход второго поля кода логических условий блока памяти микрокоманд соединен с первым информационным входом первого блока сравне7562 Корректор А,ОбручарПодписное Тираж 565 Заказ 718 ВНИИПИ Государственного комитета по изобретениям н открытиям прн ГКНТ СССР 113035, Москва, Ж, Раущская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 5 155 ния, второй вход логических условий устройства соединен с вторым информационным входом первого блока сравнения, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения за счет возможности маскирования части логических условий, оно содержит второй блок сравнения и элемент эквивалентности, причем третий вход логических условий устройства соединен с первым информационным входом второго блока сравнения, выход Редактор Т,Парфенова Техред Л.Олийнык которого соединен с первым входомэлемента эквивалентности, выход которого соединен с входом разрешенияработы первого блока сравнения, выхоДтретьего поля кода логических условийблока памяти вкрокоманд соединен свторым информационным входом второгоблока аравнения, выход признака маскирования условий блока памяти микрокоманд соединен с входом разрешения работы второго блока сравнения и с вторым входом элемента эквивалентности.
