Ульянцев

Номер патента: 1692548

Опубликовано: 23.11.1991

Авторы: Альбер, Беседина, Воронов, Дмитриева, Макарычаев, Мамедов, Пашина, Подолько, Пронин, Ульянцев, Фудин, Яковлев

МПК: A61B 5/02

Метки: состоянием, функциональным, человека

...функционального состояния организма во времени, 30Для оценки функционального состояния организма разработаны критериальныепоказатели функционального состояниячеловека. Так, критериальная оценка функционального состояния сердечной деятельности производится по коэффициентуК 1, определяемому отношением общей систолы к длительности кардиоцикла В-В:Р О+ОТВ - В 40где РО и ОТ - интервалы электрокардиограммы,Если значения К 1 выходят эа пределы0,655 - 0,580, то судят о физиологически значимых изменениях сердечной деятельности,Критериальная оценка кардиореспираторной функции производится по коэффициенту К 2 пропорциональности отнощениякардиоцикла В-В к длительности пневмоцикла (вдоха-выдоха):В - В 60 (ЧД + (В - В) где ЧД - частота дыхания в...

Номер патента: 1636587

Опубликовано: 23.03.1991

Авторы: Белышев, Пархоменко, Ульянцев

МПК: F02M 59/20

Метки: внутреннего, впрыска, двигателя, муфта, опережения, сгорания, топлива, центробежная

...трущймся поверхностям МОВТ.ЖК приводной шестерне 6 через уппотнение 15 прекреплен чашеобразщ 4 й кожух 16, который вместе со ступицей шестерни 17, ннутренней понерхностью18 фланца ведомой полумуфты 4 образует маслосборную полость 19, которая заполняется поступакщим из маслоуловителей и маслонакопителей маслом. Во фланце ведущей полумуфты 5 выполнены каналы 20, сообщакщие маслосборную полость 19 с внутренней полостью МОВТ.При работе двигателя приводная шестерня 6 вращает ведущую 5 и ведомую 4 полумуфты, а также связанные с ними грузы 10. Под действием центробежной силы грузы 10 расходятся и посредствомштифтов 11 поворачивают эксцентрики 7 вокруг своих осей и штифтов 9, которые запрессованы в ведущую полумуфту 5, при этом происходит...

Номер патента: 1553980

Опубликовано: 30.03.1990

Авторы: Плутов, Ульянцев, Чеберкус, Шуть

МПК: G06F 11/26

Метки: блоков, логических

...на вход управления сдвигом регистра 17 настройки. Таким образом, инФормация в регистре 17 остается неизменной во время прохождения теста.Логическая единица с прямого выхода триггера 44 поступает на второй вход элемента ИЛИ 48, единица с выхода которого сбрасывает счетчик 33 тактов. Во время прохождения теста информация в сцетцике 33 и на его выходе переноса, а также в регистре 34 количества входов не изменяется. Информация с выхода регистра 34 поступает на выход 24 блока 8 управления и далее на вход 27 блока индикации (см. Фиг.1) для индикации числа входов контролируемого блока 2.Логическая единица с прямого выхода триггера 44 поступает на первый вход элемента И 46 и разрешает прохождение тактовых импульсов на выход 20 блока 8...

Номер патента: 1455158

Опубликовано: 30.01.1989

Авторы: Андросов, Крючков, Лунев, Раяк, Ульянцев

МПК: F24F 3/147

Метки: рекуперативно-рециркуляционное

...приточного канала 7 - ниже подогревателя рециркуляционного канала иимеет большую, чем у подогревателя12, поверхность теплообмена.Подогреватели 12 и 13 выполненыв виде теплообменников 14 и 15 спромежуточным теплоносителем и сообщены между собой при помощи вертикальных подающего и возвратного коллекторов 16 и 17, первый из которых снабжен установленным в его нижней частинагревателем 18, при этом коллекторы16 и 17 могут быть заполнены маслом.В нижней части корпуса 1 расположен поддон 19.Рекуперативно-рециркуляционноеустройство работает следующим образом.Наружный воздух через верхнюючасть воздуховода 5 опускается в егонижнюю часть и поступает в приточньщканал 3, Одновременно через рециркуляционное отверстие 4 из помещенияв рециркуляционный...

Номер патента: 1372327

Опубликовано: 07.02.1988

Авторы: Папшев, Ульянцев, Чеберкус, Шуть, Ярмолик

МПК: G06F 11/26

Метки: воздействий, тестовых, формирования

...3, информация с выхода которого по заднему фронту импульсов, поступающих с триггера 5, переписывается в триггер 6, с выхода которого заносится в нулевой разряд 11-го разрядного сдвигающего регистра 2 (, = 1 И).Режим 2, При поступлении отрицательного импульса на шину "Реж 2" триггер 7 устанавливается в единицу, а триггер 8 - в нуль. По его заднему фронту генератор 11 одиночных импульсов вырабатывает импульс, по переднему Фронту которого в И-й разряд 1-го разрядного сдвигающего регистра 2 записывается единица, а в остальные разряды - нуль. По заднему фронтч триггер 9 устанавливается в нуль, обеспечивая тем самым И-му разрядному сдвигающему регистру режим работы "Сдвиг".При включении генератора начинают вырабатываться импульсы, первым из...

Номер патента: 1078185

Опубликовано: 07.03.1984

Авторы: Бабский, Быков, Варварский, Лунев, Собичевский, Турков, Ульянцев, Умеркин, Усов, Чебышев, Шумков

МПК: F16L 59/10, F16L 59/14

Метки: теплопровода

...слой.б 5 уплотненным наружным слоем и плотНа чертеже представлен схема реализации способа.Сырьевую композицию полимера сдобавкой химического газообразователя или беэ нее загружают в воронку5 1 и плавят в цилиндре 2 зкструдера.В случае Применения физическогогазообраэователя, например, фреона,последний насосом 3 вводят в зонуплавления полимера. Плавление осуще 10 ствляют электронагревателями 4.Расплавленный и насыщенный газомполимер с помощью вращающегосячервяка (винта) 5 подают под давлением, например 8-20 МПа (80200 кгс/см) в экструзионную головку б и далее в кольцевой зазор 7,откуда расплав полимера выдавливаютв виде вспенивающейся при перепадедавлений оболочки 8, которую одевают на трубу 9, покрытую теплоизоляционным слоем 10. Покрытая...

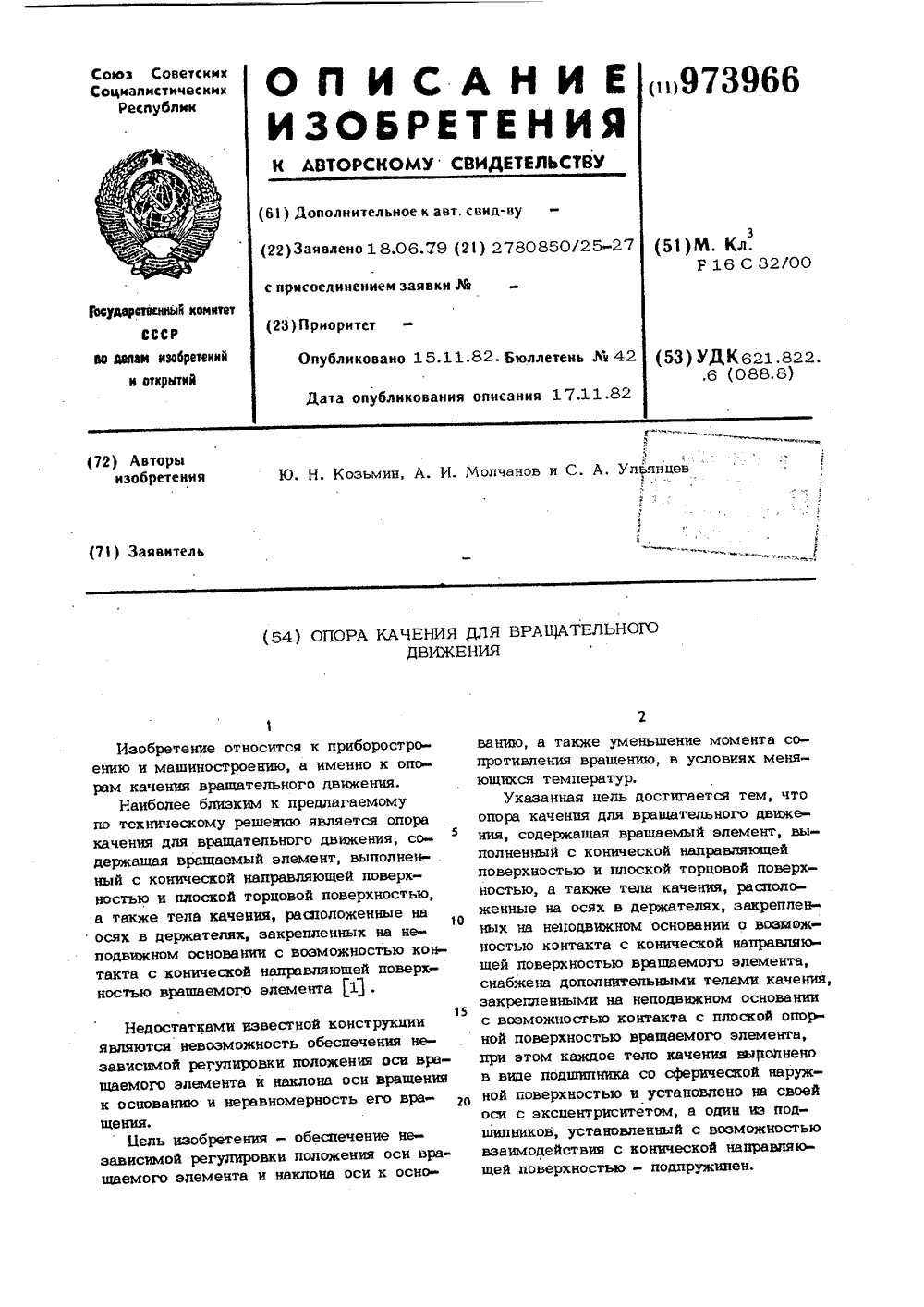

Номер патента: 973966

Опубликовано: 15.11.1982

Авторы: Козьмин, Молчанов, Ульянцев

МПК: F16C 32/00

Метки: вращательного, движения, качения, опора

...позволяет обьспечить независимую регулировку положения оси вращения элемента и наклона оси к основанию, а также равномерность его вращения в условиях меняющихся тем ператур, путем уменьшения момента сопротивления вращению.На фиг, 1 схематически изображена предлагаемая опора,разрез; на фиг, 2 - вид сверху; на фиг. 3 - узел опоры с 10 подпружиненным подшипником.Опора качения для вращательного движения имеет вращаемый элемент 1, выполненный с конической направляющей поверх - костью 2 и плоской торцовой поверхнос тью 3, а также тела 4 каченю, расположенные на осях 5 в держателях 6, закрепленных на неподвижном основании 7 с возможностью контакта с конической направляющей поверхностью 2 вращаемого 2 а элемента, и снабжена дополнительными...

Номер патента: 920371

Опубликовано: 15.04.1982

Автор: Ульянцев

МПК: G01B 11/26

Метки: трехкоординатное, углоизмерительное

...интервал от момента появленияодного опорного импульса на фотоприемнике4 до середины импульса, получаем сигнал, дли.телъность которого определяется угловым пово.ротом объекта (на чертеже не показан) отно.сительно устройства,Таким образом, точность измерения не зави.96 сит от угла и обеспечивается в пределах по.ворота объекта 0-360,Э 9. покрытием на усеченной грани, жестко скрепляемым с объектом (на чертеже не показан),растровую решетку 3, установленную междуобъективом 1 и отражателем 2 с возможностьювращения вокруг оси, совпадающей с оптичес.кой осью объектива 1, фоторегнстрирующийблок, состоящий из фотоприемника 4, сумматоров 5 и 6 и блока 7 временной селекции.Устройство работает следующим образом.Часть коллимированного пучка,...

Номер патента: 823100

Опубликовано: 23.04.1981

Авторы: Гоголев, Ляшевский, Молчановский, Ульянцев, Шиндер-Лернер, Явор

МПК: B24B 51/00

Метки: переключения, подачу, рабочую, реализации, ускоренногоподвода, устройстводля

...9, на котором закреплен шлифовальный круг 3, расположенный в защитном кожухе 10 станка на расстоянии 6 от обрабатываемого изделия 5 установленного на столе 11 станка. На боковых Стенках защитного кожуха Ю, с одной стороны, закреплены сопло 12, к которому подведена магистраль13 сжатого воздуха, а с другой - датчик 14, например, типа БИК, и заслонка15, расположенная на расстоянии 16 отдатчика 14, которая крепится к стенкезащитного кожуха 10 на упругой пластине 17,Устройство работает следующим образом,При вращении щлифовального круга 3,закрепленного на шпинделе 9 шлифовальиого станка и расположенного в защитном кожухе 3.0, уего поверхностиобразуется кольцевой поток воздуха,увлекаемый кругом 3, отклоняющий струюнапример воздуха, направленную...

Номер патента: 783579

Опубликовано: 30.11.1980

Автор: Ульянцев

МПК: G01B 11/00

Метки: объектов, положения, углового

...фиг. 13 783579не показаны) Оси ХУЕ (фиг. 1) образуют вра.щающуюся систему координат, причем ось ОХсовмещена с осью ОО, ось Е направлена по оп 1тичгской оси коллимированного пучка, а ось Улежит в плоскости наклонного зеркала 11, Ди.5афрагма 5 (см. фиг, 2) содержит ряд параллельных цгнтральных щелей б, причем центрсимметрии совмещен с осью Х, а удлиненнаясторона направлена,вддль оси Е, и приемныещели 7,параллельные центральным, Вдоль осиУ распределение центральных и приемных щелей оси одинаково и подчиняется числовойпоследовательности псевдослучайного кода,Работает предложенное устройство следующимобразом,15Лучистый поток источника 2 излучения, сформированный конденсорнои линзой 3, с помощьюповоротной призмы 4 с посеребренной наклонной...

Номер патента: 712658

Опубликовано: 30.01.1980

Авторы: Нестерова, Ульянцев

МПК: G01B 11/26

Метки: взаимного, объектов, положения, углового

...с различным заклоном к плоскости сканирования.Устройство работает следующим образом.Свет от осветителя 5 через призму 6 и объектив автоколл им атора направляется на отражатели 12, 13. В обратном ходе световой пучок от отражателя 12 вновь придет в центральное отверстие 7, а пучок от отражателя 13 придет в некоторую точку, расположенную в стороне центрального отверстия 7. При вращении автоколлиматора пучки от отражателя 12 пробегают по траектории 0,0 пересекая приемную щель 8 на расстоянии г от центрального отверстия , т. е. точки этого пересечения расположатся на712658 а,фин Тираж 8 НПО Поиск Заказ 2777/8 Изд.1 одписное Типография, пр. Сапунова,окружности радиуса г, где г - расстояниеот центрального отверстия 7 до приемнойщели...

Номер патента: 679791

Опубликовано: 15.08.1979

Авторы: Авербах, Берлин, Нестерова, Ульянцев, Чернышев

МПК: G01B 11/26

Метки: взаимного, объектов, положения, углового

...в состав фотоэлектрического датчика 15 угла с устройствами считывания информации, содержащими осветители и Фотоприемники (на фиг. 1 не показаны).Оси ХУЕ (фиг. 2) образуют вращающуюся систему координат, причем осьох совмещена с осью 00, ось 2 направлена по оптической оси коллимированного пучка, а ось У лежит в плоскости наклонного зеркала 11.На Фиг. 2 указано направление вращения трубы 8 и углы 9 и Ч;+, обраэованные проекциями нормалей к отражателям на плоскости, в которой вращается ось 02.Центр симметрии центральной щелиб диафрагмы 5 совмещен с осью Х, а 55удлиненная сторона щели б направлена вдоль оси 2., приемная щель 7 параллельна центральной.Предлагаемое устройство работаетследующим образом,Лучистый поток источника 2 излучения,...

Номер патента: 672066

Опубликовано: 05.07.1979

Авторы: Гудковский, Кофанов, Ульянцев

МПК: B43L 13/00

Метки: выполнения, прибор, топографических, чертежей

...шкалы 3 топографических параметров и прямоугольной линейки 4, соединеннойс пластиной Номограммы поперечногомасштаба 5 и кнопок б для перемешенияприбора на плане. С прибором работают следуюшим образом.В заданном квадрате плана, где необходимо найести искомые точки (координаты которых предварительно. найдены при полевых работах), располагают прибор на плане и движением вверх внизпо оцифровке двух вертикальных шкал 3 соответствуюшегомасштаба.и значению координаты пункта Х устанавливают прибор, затем по эна" чению координаты пункта У по верхней дкале 2, намечают наносимый пункт на плане, учитывая зону обработкн (если в западной зоне то употребляют цифры в скобках в восточной - без скобок). Истиниые размеРы между нанесенньпя точками на...

Номер патента: 650932

Опубликовано: 05.03.1979

Авторы: Алексер, Балашов, Гольцман, Губанов, Дубровкин, Дуплищев, Ечкин, Туленинов, Ульянцев

МПК: B65H 75/24

Метки: барабан, наматывания, трубопроводов

...4 в пазу Б подвижно установлен ложемент 1 О с приспособлением для крепления на нем конца наматываемого на барабан трубопровода, который на фиг. 4 - 7 показан тонкими линиями. 101520 Приспособление для крепления трубопровода выполнено из П-образной скобы 11. Внутренняя поверхность скобы выполнена в виде сегмента. Скоба, охватывающая ложсмепт и стенку трубопровода, снабжена зажимным винтом 12, проходящим сквозь один из концов скобы, Кроме зажима на указанном конце скобы, в ее пазу В, подвижно закреплен установочный винт 3.С целью измерения расстояния перемещения гаек 6, на направляющих 8 жестко установлены мерные линейки 14. Скоба 11 снабжена эластичной накладкой 5.Работа на барабане производится следующим образом,Конец наматываемого на...

Номер патента: 518625

Опубликовано: 25.06.1976

Авторы: Гусев, Ульянцев

МПК: G01C 9/06

Метки: горизонта, индикатор

...подавления .:фф механических колебаний воздействует иа по- кювету на частоте Й , большей собственной частоты колебаний жидкости может бытьоценена по Формуле 3 и, определяя положение местного горизонтта, одновременно является демпфером механических колебаний.На чертеже иэобран,ено предлагаемое устройс тво,Здесь приняты следующие обозначения:1 и 2 зеркальные стенки емкости; 3 - .прозрачная стенка; 4 - автокоддиматор; Х,Уортогонадьные оси; ,Я - углы поворота зеркадьных стенок емкости; 00 - оптическая. ось автокодпиматора.Емкость содержит две зеркальные стенки 1 и 2, причем их плоскости расположены строго перпендикулярно. Третьей, наклонной стенкой емкости сдужит прозрачнаястенка 3, в совокупности с зеркадьнв 1 ми 1и 2 образующая...
