G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1305660

Опубликовано: 23.04.1987

Авторы: Буткин, Забелло, Маханек, Ярусов

МПК: G06F 7/06

Метки: локальных, функции, экстремумов

...локального максимума 13 и минимума 14.Устройство работает следующим об разом.Последовательные значения функции, сопровождаемые тактовыми импульсами, поступающими по входу 12, поступают в последовательном коде старшими раз рядами вперед по информационному входу 11 и записываются в регистр 1 следующего значения . Одновременно старший разряд из этого регистра переписывается в регистр 1 текущего 30 состояния, а старший разряд из этого регистра - в регистр 4 локального экстремума, При этом текущее а, и спедующее а+ значения функции сравниваются с помощью элементов И 51 и 5 и элементов ИЛИ-НЕ б, 6 , б, Если а ) а, , триггер 7 устанавливается в единичное состояние, если а, 4 а,+, в единичное состояние - триггер 7. Если а = а , оба триг1+ ф...

Номер патента: 1305661

Опубликовано: 23.04.1987

Авторы: Запольский, Костинский, Орлова, Подгорнов, Шугаев

МПК: G06F 7/38

Метки: информации, сдвига

...модификациясодержимого первого счетчика 3. Элемент ИЛИ 27 через элемент И 37 иэлементы ИЛИ 38 и 39 для первогосдвигового регистра 1 задает режимсдвига влево, а для второго сдвигового регистра 2 - режим занесения.Через элемент И 30 и элемент ИЛИ26 по очередному синхроимпульсу формируется строб первого сдвиговогорегистра 1 и через элемент 34 задержки и элемент ИЛИ 29 - строб второго сдвигового регистра 2. По этимстробам осуществляется в первомрегистре сдвиг на "4" разряда влево,а во втором регистре - перезапоминание сдвинутой информации. Одновременно модифицируется на "-1" содержимоевторого счетчика 4,Следующие три синхроимпульса осуществляют оставшиеся сдвиги влево на четыре. разряда, по окончании последнего из них в первом и втором...

Номер патента: 1305662

Опубликовано: 23.04.1987

Автор: Козлов

МПК: G06F 7/38

Метки: арифметическое

...= 2п+1) сумматоров 14 подключены соответственно к первой и второйгруппам выходов преобразователя 8.Устройство функционирует под действием управляющих сигналов (не показаны), В качестве операндов используются двоичные числа с фиксированнойзапятой в дополнительном коде.При выполнении операций сложенияи умножения работа устройства не отличается от известного устройства.Перед началом сложения в регистры1 и 6 записываются слагаемые. Еслизнаковые разряды регистров 1 и 6 совпадают, триггер 13 устанавливается внулевое, иначе - в единичное состояниеСодержание триггера 13 инвертируется,если при сложении возникает переносиз старшего разряда сумматора 7.При этом знаковый разряд регистра брезультата и содержимое триггера .13не совпадают, что...

Номер патента: 1305663

Опубликовано: 23.04.1987

Авторы: Рощинский, Титов, Титова

МПК: G06F 7/49

Метки: коэффициенты, умножения

...вычисления на установочный вход 20 устройства поступает импульс, который производит обнуление последовательного сумматора-вычитателя 1, счетчика 10 и первого, второго и третьего сдвиговых регистров 2-4, Этим импульсом производится запись множимого с шины 15 множимого в регистр 5 множимого, первый и второй частей преобразованного коэффициента соответственно с первой и второй шин 16 и 17 коэффициента соответственно в первый и второй регистры 6 и 7 коэффициента, знаков множимого и коэффициента соответственно с шин 18 и 19 знаков множимого и коэффициента, соответственно в регистры 11 и 12 знака и коэффициента, При этом в старшем знаковом разряде регистра 5 множимого всегда записан уровень "Лог, 0". Затем на тактовый вход 21 устройства...

Номер патента: 1305664

Опубликовано: 23.04.1987

Авторы: Гыскэ, Ротарь

МПК: G06F 7/50

Метки: двоично-десятичный, сумматор

...операнда равна -1, на выходе элемен та ИЛИ 17 находится 1. Однако десятичный перенос должен быть равен нулю, так как промежуточная сумма не может быть больше 8. Поэтому выход элемента ИЛИ 17 соединен с первым входом элемента И 16, другой вход которого подключен к выходу элемента И-НЕ 18, входы которого соединены с двумя старшими разрядами входа второго операнда. В случае, когда цифра второго операнда равна -1, обеспечивается равенство нулю десятичного переноса.В сумматорах 5-8 промежуточная сум ма корректируется кодом 0110, если Окончательная сумма получается на выходах сумматоров 5-8,которые образуют ее четырехзарядный код. Вход и выход десятичного переносов используются для связи между разрядами при организации многоразрядного...

Номер патента: 1305665

Опубликовано: 23.04.1987

Авторы: Богославец, Гондарев, Мирвода, Федоренко

МПК: G06F 7/50

Метки: сложения, чисел

...в код количества единиц возбуждается выход счетчика-дешифратора (шифратор), кодируется как 1000 (восемь). Младший разряд шифратора ис" пользуется как готовый результат младшего разряда. Остальные три разряда шифратора поступают соответст 5 10 15 20 25 Зо венно на второй, третий и четвертый разряды.Во втором столбце подсчитываются восемь единиц восьми слагаемых и один ноль переноса с первого столбца. Сумма в столбце восемь. Он также закодируется шифратором (1000). Младший разряд шифратора используется как готовый результат второго разряда. Остальные три разряда поступают соответственно на третий, четвертый и пятый разряды. В третьем столбце подсчитывается количество единиц восьми слагаемых и два нуля переноса с первого и второго...

Номер патента: 1305666

Опубликовано: 23.04.1987

Автор: Фролов

МПК: G06F 7/52

Метки: умножения

...щего с сумматора 3 по модулю два, вУстройство содержит блоки 1 и 2 10 произведение чисел А и В, представ- памяти, сумматор 3 по модулю два, ленное, как и сами числа, в дополни- комбинационный сумматор 4 и блок 5 тельном двоичном кодепамяти. При реализации 16-разрядного устВычисление модуля произведения ройства умножения на элементах памяти двух чисел А и В производится в уст типа ТЕМП-ПЗУМ, сумматорах типа ройстве на основании соотношения 533 ИМ 6 и сумматоре по модулю два533 ЛП 5 необходимо 11 элементов,1 Ац В СЕ.а,1 д Е ,8 Формула изобретения где А и В " числа в дополнительномкоде;С - основание логарифма, выбираемое из условия 1 о,2"= 2 памяти. Составитель В. БерезкинРедактор Н. Рогулич Техред Л.Олейник Корректор Е. Рошко Заказ...

Номер патента: 1305667

Опубликовано: 23.04.1987

Авторы: Кургаев, Опанасенко

МПК: G06F 7/52

Метки: умножения

...7 частичных произведений р-х сомножителей, запись результата суммирования с выходов сумматора 7 через группу элементов И 1 О в буферный регистр 15, начиная с третьегоцикла, запись младшего р-го разрядас выходов сумматора 7 в регистр 3 произведения через демультиплексор 11 водин из младших р-х разрядов. Число тактов в цикле зависит от числа с 1 умножителей и разрядности ш сомножителей. Такт представляет собой формирование частичного произведения р-х сомножителей. Результатом работы одного цикла является формирование суммы частичных произведений, имеющих одинаковые веса. Начиная с третьего цикла, в последнем такте цикла младший р-й разряд с выхода сумматора 7 через демультиплексор 11 под управлением сигнала 22 записывается в...

Номер патента: 1305668

Опубликовано: 23.04.1987

Авторы: Воробель, Гапонюк

МПК: G06F 7/52

Метки: деления

...И должно удовлетоворять равенству где Ь, И , И - значения переменных"а гох, И, Иг в исходныймомент времени.В момент начала преобразования на информационные входы 8 и 9 устройства начинают поступать приращения ду и дх функций у и х соответственно,В счетчике 1 формируется кодИ=И + сну:= с 1 У=И+у."аооНа третий вход блока 7 поступают приращения Дх, на первый и второй вховходы - приращения Ой и дй, а на выходе формируются приращения г функции И, которая формируется в счетчике 2 2 ЕИ=И + дг= г.с0 -820. Приращения с 1 г = ЫИ являются результатом операций, выполняемых сумматором"вычитателем 7Сумматор-вычитатель 7 содержит пер. вый, второй и третий входы 11-13, выход 14, триггер 15, первый и второй элементы 16 и 17 задержки, элемент И 18 и...

Номер патента: 1305669

Опубликовано: 23.04.1987

Авторы: Воробель, Гапонюк

МПК: G06F 7/544

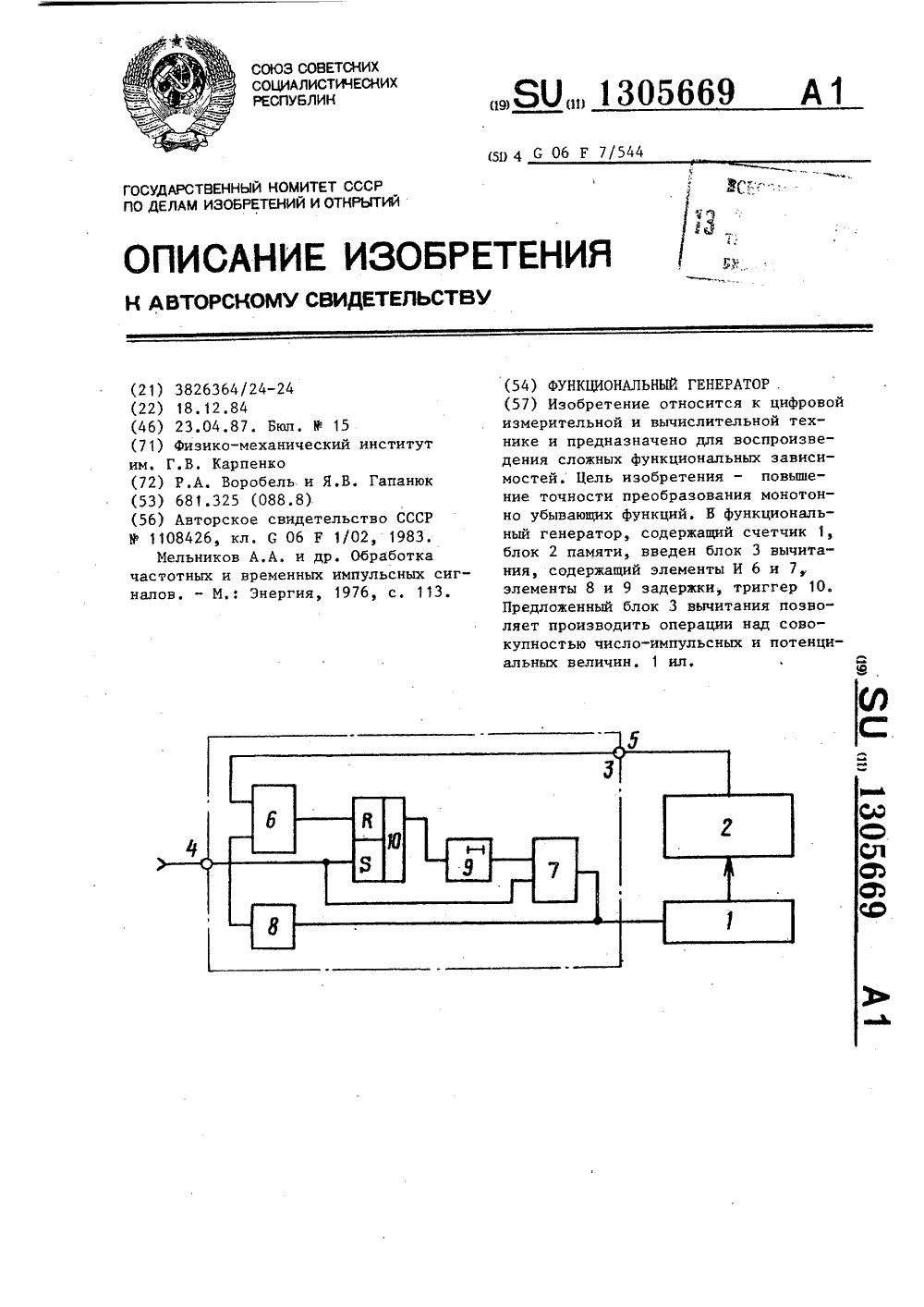

Метки: генератор, функциональный

...генератора, ЮФункциональный генератор содержитсчетчик 1, блок 2 памяти, блок 3 вычитания с входами 4 и 5. Блок 3 вычитания содержит элементы И 6 и 7, элементы 8 и 9 задержки, триггер 10, 15Генератор работает следующим образом.В начальный момент времени счетчик 1 обнулен, Импульсные приращенияДх числа х с входа устройства поступают на вход 4 .блока 3. На вход 5блока 3 поступает напряжение логического "0" или "1", задаваемое блоком 2памяти, из которого формируются приращения обратной связи ду, Приращения 25Зу вычитаются из приращения дх и подаются на счетный вход счетчика 1,который выполняет операцию интегрирования. Код результата е, формируемыйв счетчике 1, поступает на информационные входы блока 2 памяти и вызываетизменение...

Номер патента: 1305670

Опубликовано: 23.04.1987

Авторы: Дрозд, Парасочкин, Полин, Ткаченко

МПК: G06F 7/544

Метки: вычисления, ой, полинома, степени

...соответственно в первый 16 и второй 17 регистры. В последующих так" тах результаты, снимаемые с выходов3 13056первого 16 и второго 17 регистров,домножаются на величину (Х 1) и складываются с очередными считанными коэффициентами аналогично описанному.Порядок считывания коэффициентов изблоков памяти определяется счетчиком8, с выхода которого код состоянияпоступает на управляющие входы блоковпамяти. При достижении счетчиком 8нулевого состояния и с приходом заднего фронта СИ разряд заема на выходе счетчика 8 принимает нулевое значение и запрещает дальнейшее поступление синхросигналов на счетный входсчетчика 8. Инверсное значение разряда заема передним фронтом устанавливает третий триггер 3 в единичное состояние в момент времени сС...

Номер патента: 1305671

Опубликовано: 23.04.1987

Авторы: Гнилицкий, Горькуша, Коржук

МПК: G06F 7/544

Метки: вычисления, функции

...агсоз(1-2 ), еслиху (О,Устройство работает следующим образом. Входные числаи у, поступающие по входам 1 и 2, заносятся соответственно в первый 3 и второй 4 регистры по сигналам тактового входа 5 устройства. Число у с выхода первого регистра 3 поступает на:вход первого 7 сдвигателя, а число у с выхода второго регистра 4" на вход второго сдвигателя 8. Старшие разряды числа х поступают на вход шифратора б, на выходе которого образуется двоичный параллельный код номера старшего значащего разряда числа управляющий работой сдвигателей 7 и 8.Количество 1 старших разрядов числа у, поступающих на вход приоритетного шифратора, выбирается из соотно- шения 11=ис+1, (7)13056 где и - разрядность числа;1 - минимальное количество значащих разрядов...

Номер патента: 1305672

Опубликовано: 23.04.1987

Авторы: Галамай, Древняк, Дудыкевич, Мороз

МПК: G06F 7/548

Метки: вычисления, обратных, тригонометрических, функций

...умножителя 6,с.2х с1 ш Ргде х - число в счетчике 8,Коэффициент умножителя 7 определяется числом К переполнений счетчика,Приращение импульсов 6 г на вьдхо"де умножнтеля 7 равно с г = . К с у (5)Приращение сг импульсной последовательности г, поступающей на тактовый вход вычитающего счетчика 1, с выхода элемента ИЛИ 10, определяется суммой приращений й г и сг1 сс 2(6) 2 2Иэ уравнений (2)-(6) легко получить следующие зависимостиггс у = -схш(7) г Ф г хЫг = -( - К Ых+ -- -с(х), (8) шЗ шд Величина К ш+ х численно равна величине х, соответствующей числу импульсов, поступивших на вход устрой- ства Хх = сх = Кш+х, (10)оС учетом выражения (10) уравнениеПриращение су импульсной после-довательности ус с выхода умножителя 4 поступает на тактовый вход...

Номер патента: 1305673

Опубликовано: 23.04.1987

Автор: Журкин

МПК: G06F 7/552

Метки: инжекционных, интегральных, квадратор, логических, четырехзначных, элементах

...первый и второй выходы шестого токового повторителя соединены с выходами девятого и десятого источников эталонного тока с весами три и "один" соответственно и с входами третьего и четвертого пороговых элеентов соответственно, первый выход етвертого порогового элемента подлючен к выходу одиннадцатого источика эталонного тока с весом один"к входу пятого порогового элемента, ервый выход которого соединен с выодом шестого порогового элемента ивыходом двенадцатого источника этаонного тока с весом два", вход шесого порогового элемента соединен с выходом четырнадцатого источника эталонного тока с весом один", входы восьмого и седьмого токовых повторителей соединены с выходами тринадцатого и пятнадцатого источников эталонного тока с весами...

Номер патента: 1305674

Опубликовано: 23.04.1987

Автор: Козлов

МПК: G06F 7/552

Метки: вычисления, комплексного, модуля, числа

...модульного значения сигнала1 130567Изобретение относится к вычислительной технике и может быть использовано в быстродействующих специализированных вычислителях.Цель изобретения - повышение быст родействия.Преобразователь многорядного кода содержит и+1 одноразрядных трехвходовых сумматоров, входы которых соединены с шинами разрядов соответст- Ю вующего веса первого, второго и третьего входов преобразователя, а выходы сумм и переносов - с шинами соответствующего веса первой и второй групп выходов преобразователя соот ветственно.На фиг.1 представлена структурная схема предлагаемого устройства; на фиг,2 - структурная схема блока одноразрядных сумматоров для случая п=З; 20 на фиг,З - процесс преобразования кодовой матрицы (КМ),Устройство...

Номер патента: 1305675

Опубликовано: 23.04.1987

Авторы: Литвин, Хохлов, Циделко, Шантырь

МПК: G06F 7/556

Метки: вычисления, двоичной, функции, экспоненты

...точного результата преобразования на интервалех Е Г 1/г, 1).(х) = 3 13056Записывают уравнения для аппроксимирующих и корректирующих функций: ду (х)2 -(х+1), х е 0, 1); (3)(ду 2(х) - Ч,(1-х), хе 1/2, 1); 10 М 2(1-х) = д у 2 (1-х), х Е Г 1/2, 1); (б) дуЗ(х)= д у 2(х) - ду (1-х), хам/2, 1).15 Анализ функции ц 2 х и дуЗ х пока зывает, что42 сС 2 и д У 3 мокс с 26Таким образом, объемы блоков памя 20 ти, необходимых для запоминания корректирующих функций М (х) и ду 3(х), равныи-Я, = й дУ,(х) = (и) 2(и - 5) 2, бит; (9)30 Дополнительное умножение на два в выражениях (8) и (9) учитывает двузначность (в математическом смысле) функций с (х) и дуз(х),Итоговое уравнение преобразования 35 можно записать следующим образом: ин- тервал х б 0, 1/2):...

Номер патента: 1305676

Опубликовано: 23.04.1987

Авторы: Бурба, Васильев, Опарышев

МПК: G06F 7/58

Метки: датчик, случайных, управляемый, чисел

...дискретизацию непрерывнойФункции распределения с вычисленныминтервалом и выдает дискретные значения заданной Функции распределения 30на первые входы блока 2 параллельного сравнения чисел и значения аргументов узловых точек - на вторые входы выходного блока 12. В тактовые моменты времени с генератора 9 равномерно распределенных случайных чисел 35 поступают случайные числа на вторыевходы блока 2 параллельного сравнения чисел,В результате сравнения случайного 4 О числа с числами, снимаемыми с блокаввода, только часть выходных шин блока 2 возбуждена. Причем вследствиемонотонности возрастания Функции рас 3 13056 пределения между возбужденной и не- возбужденной частями выходов блока 2 существует единственная граница, которая определяется...

Номер патента: 1305677

Опубликовано: 23.04.1987

Авторы: Петров, Сафьянников

МПК: G06F 7/68

Метки: множительно-делительное

...приближения, причем сигнал, поступающий на его вход синхро низации С, приводит к начальной установке регистра 13. Последняя характеризуется сбросом старшего разряда регистра и установкой в единичное состояние остальных разрядов. С при ходом переднего фронта очередного ШИМ-сигнала на вход синхронизации С блока 14 управления его формирователь 23 обеспечивает кратковременный импульс, инициирующий сброс счетчика 1, 30 и установку по его заднему фронту триггеров 17 и 18 в "1", Под воздействием кода масштаба и кода регистра 13 на суммирующий и вычитающий входы счетчика 1 начинают поступать импульсы в течение времени наличия ШИМ-сигналов. При этом знак разности средних эа период Т поступления ШИМ-сигналов частот соответствует...

Номер патента: 1305678

Опубликовано: 23.04.1987

Автор: Коляда

МПК: G06F 7/72

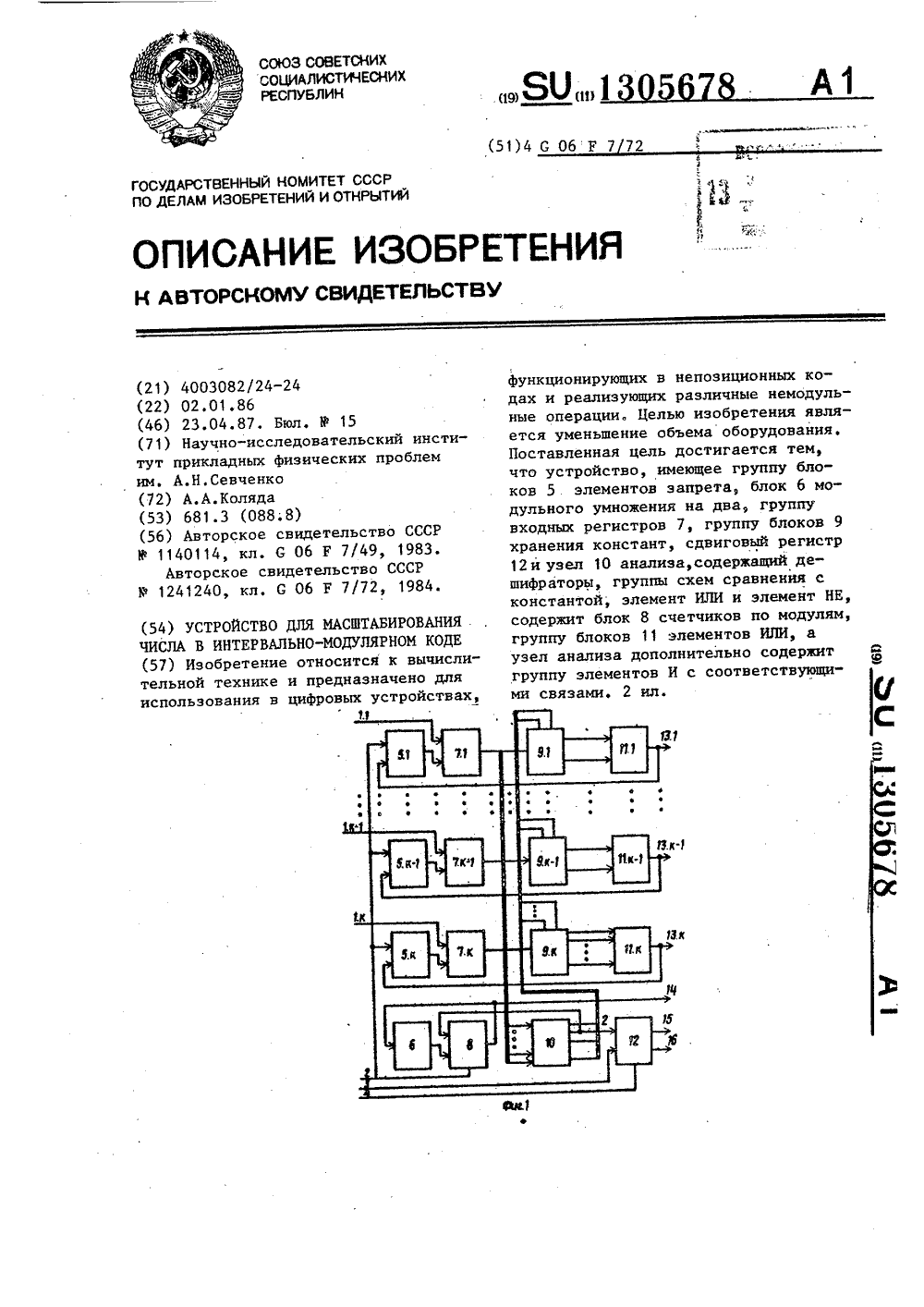

Метки: интервально, коде, масштабирования, модулярном, числа

...поступает на входные регистры 7.1-7.К, на управляющих входах элементов запрета в данный момент единичный сигнал отсутствует,Сигнал четностис второго выхода узла 10 анализа передается в младший разряд сдвигового регистра 12 и подается на счетные входы модульных счетчиков блока 8, приводя к увеличению их содержимых на единицу в случае нечетного А. В результате в блоке 8 и в младшем разряде регистра 12 формируется соответственно модулярный и двоичный коды числаА( .На последующих Етактах описанные пействия повторяются. По истечении 1-го такта на выходах группы блоков элементов ИЛИ 11.1-11.К получают интервально-модулярный код результата операции масштабирования а в счетчиках блока 8 и в 1 младших разрядах сдвигового регистра 12...

Номер патента: 1305679

Опубликовано: 23.04.1987

Авторы: Остроумов, Самарский, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...условия. На вход 23 устройства поступает значение проверяемого логического условия. В мультиплексоре 4 в зависимости от значений логических условий происходит модификация значения младшего разряда кода адре 2 Ь 0(1 с н) "1+ "ЬЬц 1 50 младший разряд(модифицируемый)кода ад 0 еса;значения логических условий;конъюнкция значений разрядов ну.левого кода логде аУ 1 У У 1,Д,= х хх хса.Особенностью модификаций младшего 40 разряда кода адреса является то, что модификация адреса не происходит при нулевом коде номеров логических условий и при коде, которым отмечены все начальные микрокоманды микропро граммы. Поэтому логическая функция, реализуемая мультиплексором 4, имеет видХв ХХ Х гических условий;конъюнкция значений разрядов кодов,...

Номер патента: 1305680

Опубликовано: 23.04.1987

Авторы: Гаврилов, Колесников, Федосов

МПК: G06F 9/48

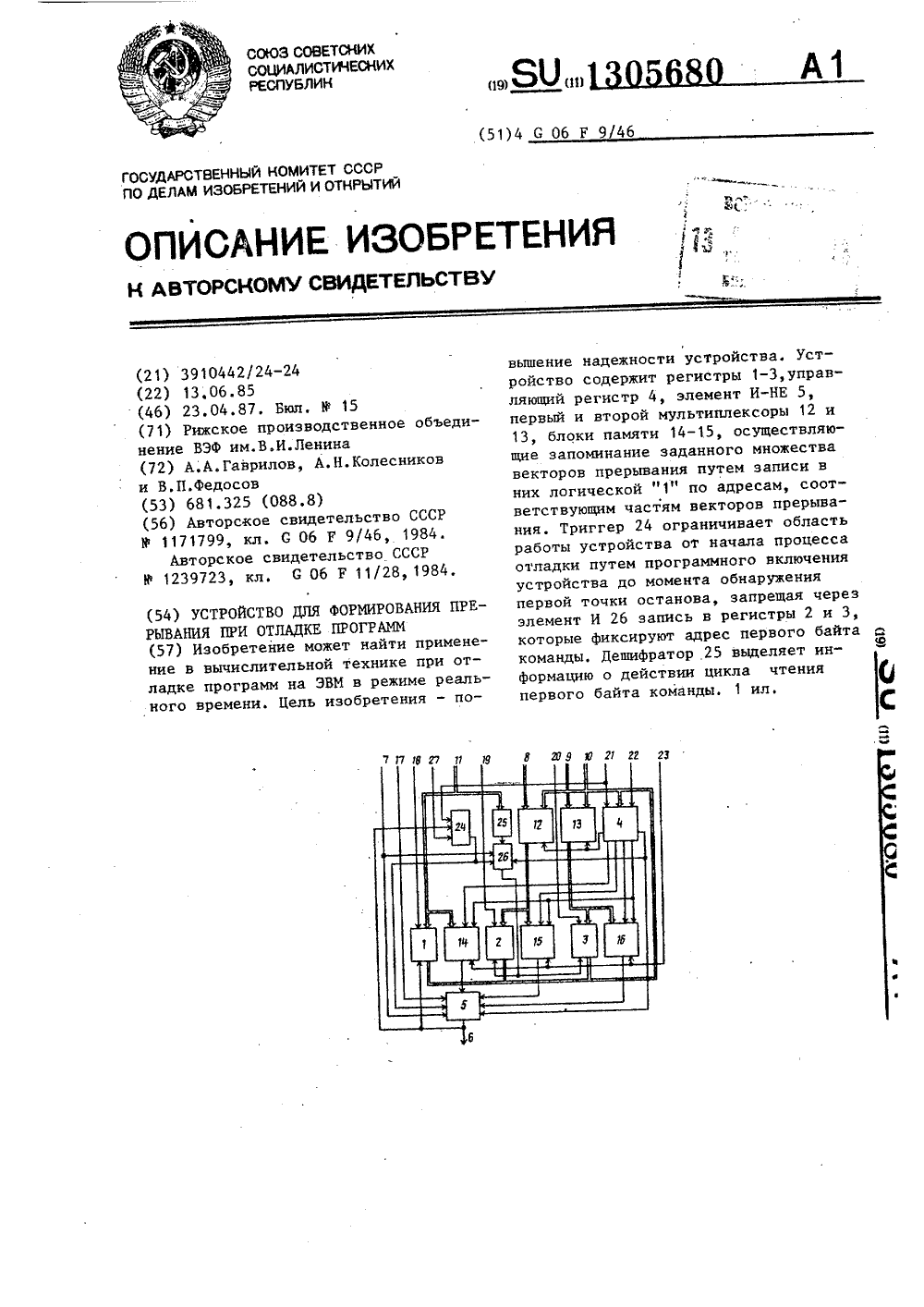

Метки: отладке, прерывания, программ, формирования

...памяти - по адресу 78 Н. Для этого в регистр 4 записывается управляющее слово, соответствующее режиму загрузки. блоков 14 и 15 или 16 памяти и посылается команда записи по входу 23. В каждом случае загрузки выбран только один блок памяти, а остальные два находятся в невыбранном состоянии, что предотвращает изменение их состояния После загрузки всех заданных векторов прерывания устройство переключается в режим слежения путем записи в ре 80 4гистр 4 соответствующего управляющего слова,Входы регистра 46 5 4 3 2 10 0 0 О 0 0 - начальное состояние(после сброса);0 0 0 1 1 1 - режим очистки блоков14 - 16 памяти;0 1 0 0 0 1 - режим загрузки блока14 памяти;0 1 0 0 1 0 - режим загрузки блока15 памяти;0 1 0 1 0 0 - режим загрузки блока16 памяти;1...

Номер патента: 1305682

Опубликовано: 23.04.1987

Авторы: Буянов, Лупачева, Потехина

МПК: G06F 11/14

Метки: сбоев, фиксации, эвм

...фиксации всех сбоев,и в режиме выделения первого сбояважно знать достоверность информации,30считанной с выхода 30 устройства. Втом случае, если в регистре 1 сбоевимеются неисправные разряды, эта информация может затруднить операторуили ЭВМ поиск неисправности. 35Для того, чтобы быть уверенным всчитанной информации о сбое, в устройстве после каждого считывания информации с регистра 1 сбоев можноорганизовать его проверку двумя контрольными константами,Контрольные константы хранятся надвух регистрах 10 и 11 (выполнениеРегистров может быть любым: на тумблерах, на триггерах и т.д.). 45 682416 устанавливается в единичное состо-. яние,Кроме того, сигнал включения контроля устанавливает в нулевое состояние триггер 15, чтобы не пропускатьво...

Номер патента: 1305683

Опубликовано: 23.04.1987

Авторы: Зайко, Монахов, Новиков, Щербакова

МПК: G06F 11/07

Метки: восстановления, вычислительных, информации, многоканальных, системах

...управляющие входы 16 группы и управляющие входы 23 группы первого и второго выходных мультиплексоров 3 и 7 блокируются "1" и "0" сигналами соответственно, на выходах 17 и 24 первого и второго выходных мультиплексоров 3 и 7 формируются одинаковые сигналы "1" или "0" в зависимости от входных информационных сигналов, на выходе элемента 8 формируется сигнал "0";2,2) при наличии многократных ошибок (неисправностей) (фиг. 3,У 10); на соответствующих выходах 13 группы блока 1 появляются "1 сигналы несравнения, на соответствующих выходах 20 группы блока 5 появляются "0" сигналы сравнения, КБ-триггера группы находятся в "О" состоянии, на управляющие входы 16 группы и управляющие входы 23 группы первого и второго выходных мультиплексоров 3 и 7...

Номер патента: 1305684

Опубликовано: 23.04.1987

Автор: Черкасский

МПК: G06F 11/08

Метки: модулю, остатков, формирования

...разрядного сумматора %=1-р),входы (р+1)-го и (я+1)-го элементов И груп- р пы соединены соответственно с первым соединен с вторыми ов И группы, выходы (р+1)-го, соединены с слагаемых соответствуных сумматоров группы, элемента И группы соевторого слагаемого зрядного сумматора1305684 группы, выход переноса р-го одноразрядного сумматора группы соединен с Изобретение относится к вычислительной технике и предназначено дляформирования остатков по модулям чисел Мерсенна, которые имеют вид МРР2 -1, где р - простое число и используются при цифровой обработкесигналов.Целью изобретения является расширение области применения за счет формирования остатков по модулю чиселМерсенна,На фиг, 1 представлена схема устройства для формирования остатков...

Номер патента: 1305685

Опубликовано: 23.04.1987

Автор: Черкасский

МПК: G06F 11/08

Метки: модулю, остатков, формирования

...входами элементаИСКЛЮЧАЮЩЕЕ ИЛИ, выход которого ипервые входы элементов И, кроме(р+1)-го и (з+1)-го,группы соединенысоответственно с входами элемента И,1Изобретение относится к вычислительной технике и предназначено для формирования остатков по модулям чисел Мерсенна, которые имеют вид М2 -1, где р - простое число, и используются при цифровой обработке сигналов.Целью изобретения является расширение области применения за счет формирования остатков по модулю чисел10 Мерсенна.На фиг, 1 представлена схема устройства для формирования остатков по модулю; на фиг. 2 представлена схема блока свертки. 15Устройство для формирования остатков по модулю (фиг. 1) содержит одноразрядные сумматоры 1.1-1.р, объединенные в группы 2.1-2(1-1), блок 3...

Номер патента: 1305686

Опубликовано: 23.04.1987

Автор: Зуб

МПК: G06F 11/10

Метки: двоичного, кода, параллельного, четность

...ошибок при передаче информации в параллельном двоичном коде. 5Целью изобретения является повышение быстродействия,На чертеже изображено предлагаемоеустройство.Устройство содержит регистр 1, дешифратор 2, шифратор 3, группу 4 элементов И, элемент ИЛИ 5, входы 6 информационные, вход 7 стробирующий,выход 8 устройства.Устройство работает следующим образом,В исходном состоянии регистр 1 находится в нулевом состоянии.После записи кода с информационныхвходов 6 устройства в регистр 1 навход 7 устройства подается импульс,поступающий на стробирующий вход дешифратора 2,и разрешает этим модификацию входного кода.Модифицированный код содержит количество нулей и единиц, равное количеству нулей и единиц входного кода,причем нули сгруппированы...

Номер патента: 1305687

Опубликовано: 23.04.1987

Авторы: Гальцов, Гринкевич, Рогальский, Суходольский

МПК: G06F 11/26

Метки: блоков, логических

...счетчик 52 орга= 11 2 5 7 5первой тестовой комбинации, По второму синхроимпульсу на входе 21 логическая единица присутствует на четвертом, пятом и шестом разрядных выходах счетчика, обеспечивая тем самым контроль логических блоков 4 - 6 в партии по тестовой комбинации. Аналогично производится контроль всех М узлов. Коэффициент пересчета счетчика 52 равен М/3, Следует отметить, что 10 число контролируемых блоков М не обязательно должно быть кратно трем. В этом случае коэффициент пересчета счетчика 52 округляется до ближайшего целого в большую сторону, а конт роль остающегося одного (в данном случае М-го) или двухМ)-го и М- го) блока производится соответственно с двумя или с одним наиболее близким к началу партии годным логичес О ким...

Номер патента: 1305688

Опубликовано: 23.04.1987

Авторы: Ламанов, Лосенко

МПК: G01R 31/317, G06F 11/26

Метки: блоков, цифровых

...15 и элементы индикации блока 17 индикации,которые в этом случае сигнализируютнеисправности проверяемого блока посоответствующим выходам.Во время проверки обрыв или закорачивание входной/выходной цепи может восприниматься проверяемым блоком и/или контролирующим устройством,как логический сигнал. В этом случаепроверка фактически неисправного бло ка может дать положительный результат.Кроме того, из-за отсутствия надежного контакта во входных цепях в проверяемом блоке могут возникнуть релаксационные явления, которые в режимах 45быстропротекающих тестов могут даватьнеустойчивые результаты, ухудшающиедостоверность проверки. При гарантированном контактировании всех контактов проверяемого блока эти явления 50исключаются,Таким образом, прежде...

Номер патента: 1305689

Опубликовано: 23.04.1987

Авторы: Ильин, Ляпунов

МПК: G06F 11/28

Метки: данных, системы

...обеспечивает передачу адреса из регистра 25 текущего адреса ведомого на общей шине на вход 63 адреса блока5 1305610 памяти, При выполнении обмена пообщей шине обеспечивается следующаяпоследовательность переключения адресов блока 10 памяти:адрес из регистра 22;адрес из регистра 26 фиксированных5адресов определяющий операционныйрегистр, содержащий адрес ведомогоустройства;адрес из регистра 26 фиксированных 10адресов, определяющий операционныйрегистр для чтения/записи данных ведомого устройства.Адрес из регистра 25 используетсяпри операции копирования и имитациивыдачи данных выбранного устройства,так как в него всегда заносятся младшие разряды адреса ведомого по сигналу 67 признак адреса. Адрес из регистра 22 - при чтении/записи...

Номер патента: 1305690

Опубликовано: 23.04.1987

Автор: Новокрещенов

МПК: G06F 11/28

Метки: микропрограммы, хода

...50 И 6. Если ход микропрограммы не нарушен, т.е. не пропущена ни одна микро- команда, не выполнено ни одной лишней микрокоманды и правильно осуществлены условные переходы при ветвле ниях в микропрограмме, то все выходы регистра 4 должны находиться в единичном состоянии, а единичный выход триггера 8 - в нулевом состоянии. С 90 4выхода элемента И-НЕ 5 на первый входэлемента И 6 поступает нулевой сигнал, на его выходе единичный сигналотсутствует. Если при выполнении микропрограммы пропущена хотя бы однамикрокоманда или после выполнениямикрокоманды условного перехода понулевому значению сигнала условногоперехода, сформированного в машине ипоступающего на вход 12 устройства, происходит ошибочная передача управления на микрокоманду, на...
